01673 ошибка фольксваген туарег

Очень печально это читать ..Особенно это :

И это говорит ОД . проблема с датчиком хода мембраны началась со времени выпуска первых Туров , стоит он достаточно неприятно и все-же износ колодок (по кругу) и вентиляция картерных газов совсем НЕ связана с твоей проблемой . hi:

По поводу замены по кругу дисков и колодок я не парился. Пробег авто 170 тыр. км. Выработка на дисках была большая, поэтому заменил. Про датчик вентиляция картерных газов тоже где то натыкался на форуме, народ рекомендовал менять, так что тоже не заморачивался.
Вообщем все заменено результат по ошибке нулевой. ОД как всегда . (пи-пи-пи) лишний раз убедился в недостаточной компетентности 🙁 обидно.

Так что с вакуумником — диагноз замена. или что. датчик отдельно меняется.
Своими руками сделаю? тормозную жидкость сливать придется. Есть инструкция из ELSA.

Добавлено через 2 часа 34 минуты 32 секунды
неужели никто не сталкивался с данной проблемой.
Как лечили. Коллеги, помогайте.

Внимательно посмотри картинку из ЕТКИ ,датчик позиционируется отдельно , но замена его не простая ,часто «что-бы не парится» его меняли вместе с вакуумником ,но можно поменять и отдельно . Если не работал с Туром в моторном отсеке лучше доверь эту работу сервису .:hi:

Благодарствую за ответ:drinks:
непростая замена связана с неудобным доступом к вакуумнику. или в снятии датчика с усилителя и установкой на место нового. (например требуется спецключ)

Источник

Снятие и установка потенциометра хода мембраны усилителя тормозов G420
Шасси. Тормозная система. Фольксваген Туарег 1

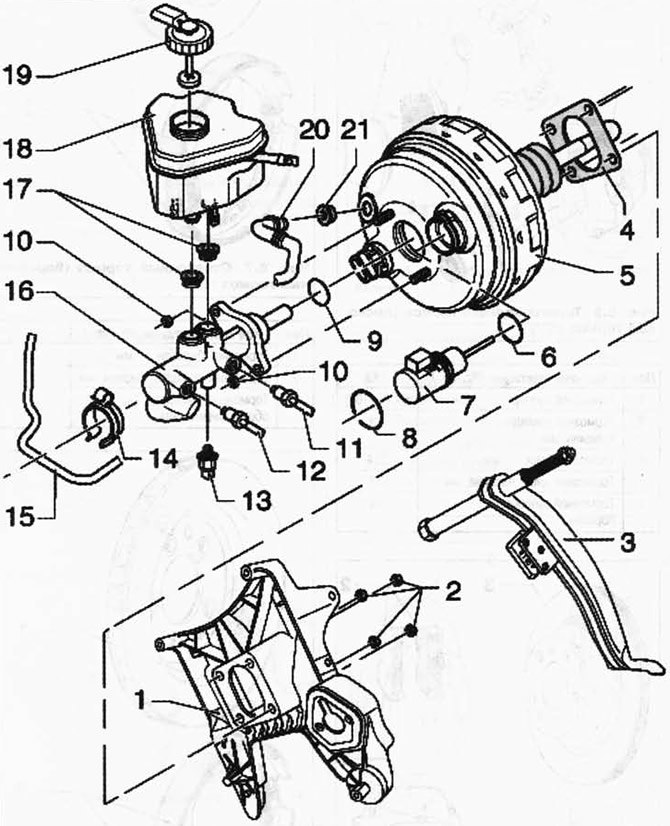

Рис. 6.9. Усилитель тормозного привода/главный тормозной цилиндр:
1 — опорный кронштейн педального узла; 2 — шестигранная гайка, самоконтрящаяся, 25 Нм; 3 — педаль тормоза; 4 — уплотнение; 5 — усилитель тормозов тандемного типа; 6 — уплотнительное кольцо; 7 — потенциометр хода мембраны усилителя тормозов; 8 — пружинное стопорное кольцо; 9 — уплотнительное кольцо; 10 — шестигранная гайка, самоконтрящаяся, 25 Нм; 11 — тормозной трубопровод, 14 Нм; 12 — тормозной трубопровод, 14 Нм; 13 — датчик давления тормозной системы; 14 — кронштейн; 15 — тормозной трубопровод; 16 — главный тормозной цилиндр; 17 — уплотнительная пробка; 18 — бачок с тормозной жидкостью; 19 — крышка; 20 — вакуумный шланг; 21 — уплотнительная пробка.

ПРИМЕЧАНИЕ: Используйте только новую тормозную жидкость. Соблюдайте указания, приведенные на упаковке с тормозной жидкостью.

Снятие

Снимите обшивку водоотводящего короба.

Отсоедините штекер от потенциометра хода пружины.

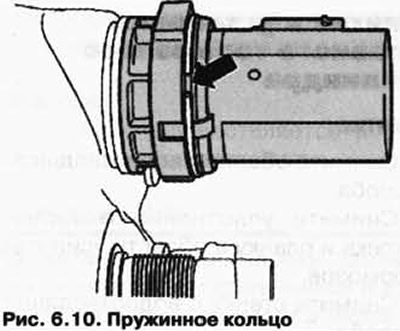

Извлеките пружинное стопорное кольцо из канавки и потенциометр хода мембраны из усилителя тормозов (рис. 6.10).

Установка

Установка осуществляется в обратной последовательности.

Источник

01673 потенциометр настройки хода мембраны усилителя тормозов

Leone, а чем Вам не нравится то что я выше написал? Взята эта инфа из Эльзы.

Timm, потенциометр хода мембраны тоже в 2008 году уже не устанавливался на вакуумный усилитель. Это тоже написано в Эльзе.

Похоже все же не там копаем. Может кто подскажет где стоит концевик на тормоза?

это продвинутый концевик определяющий не только факт нажатия на педаль тормоза, ..но и величину и скорость этого нажатия.

другого концевика в туре — нет.

Добавлено через 3 минуты 17 секунд
З.Ы. ..считайте ВСЕ ошибки .
З.З.Ы. ..проверьте нештатную сигналку ..

Добавлено через 7 минут 46 секунд
..а как блокируется АКПП ?? в «аварию» падает . или ручка не двигается?? 😉

Leone, а чем Вам не нравится то что я выше написал? Взята эта инфа из Эльзы.

Timm, потенциометр хода мембраны тоже в 2008 году уже не устанавливался на вакуумный усилитель. Это тоже написано в Эльзе.

Да влага замерзшая есть, надо проверять провода.

Добавлено через 3 минуты 3 секунды
..это он и есть.

это продвинутый концевик определяющий не только факт нажатия на педаль тормоза, ..но и величину и скорость этого нажатия.

Добавлено через 3 минуты 17 секунд
З.Ы. ..считайте ВСЕ ошибки .
З.З.Ы. ..проверьте нештатную сигналку ..

Добавлено через 7 минут 46 секунд
..а как блокируется АКПП ?? в «аварию» падает . или ручка не двигается?? 😉

Он и есть, тот концевик, который на моем фото выше? С ним могут быть проблемы?
Блокирует АКПП, заводится, не горят стопы. Горят ошибки, сообщения на красном фоне. Что бы разблокировать нажималась кнопка красная внутри АКПП, отверткой. Едешь на 2 скорости вроде получается, но спидометр не работает. Сигнализация только штатная.

на приборку выводится не конкретная информация про ошибки ..а просто предупреждение для водителя что они есть.

первое что у Вас сфотано- предупреждение о том что не горит подсветка номерного знака, второе и третье — о том что нужно обратится в сервис. чтобы получить конкретную информацию по проблемам которые зафиксировала электроника — подключайте вагком или подобное обоудование или ищите у кого он есть.

про «красную кнопку в АКПП» — вообще не понял, не знаю где это . может всетаки речь про красный фиксатор блокировки ручки АКПП.

да. на фото 1, на вакуумнике — тот самый потенциометр.

на приборку выводится не конкретная информация про ошибки ..а просто предупреждение для водителя что они есть.

первое что у Вас сфотано- предупреждение о том что не горит подсветка номерного знака, второе и третье — о том что нужно обратится в сервис. чтобы получить конкретную информацию по проблемам которые зафиксировала электроника — подключайте вагком или подобное обоудование или ищите у кого он есть.

про «красную кнопку в АКПП» — вообще не понял, не знаю где это . может всетаки речь про красный фиксатор блокировки ручки АКПП.

да. на фото 1, на вакуумнике — тот самый потенциометр.

Спасибо. Ну да скорее фиксатор, неточно написал.
ROTEX пишет что потенциометры не устанавливаются для 2008 г.? Он ли это тогда? Как его проверить можно?

Как он проверяется — на память — не знаю ..пока не встречался с тем чтобы они у кого-то ломались. не удивлюсь если он цифровой ..
..но вам все-же не в слепую надо искать «непонятно какой дефект»..а ошибки считать ..
..блокиратор ручки и еще гроздь ошибок. — это в 3/4 случаев — гнилые скрутки под ковром ..

Добавлено через 41 минуту 18 секунд
.
ROTEX пишет что потенциометры не устанавливаются для 2008 г.? Он ли это тогда? Как его проверить можно?

комрад ROTEX — выше видимо конкретно не ваш вопрос про «датчик давления» отвечает ..это другой узел абсолютно ..
а про потенциометр — он видимо всетаки ошибся — у меня 10года машын — установлен потенциометр, в прошлом годе я помогал гтц менять на 09 года машине — тоже стоял потенциометр .
вечером гляну в эльзу-этку ..

Вот что пишет ЭЛЬЗА
Обратите особое внимание на описание позиций 7 и 13.
В электрических схемах датчик давления G201 (поз.13) стоит в блоке ABS.
Обзор монтажа: усилитель тормозного привода/главный тормозной цилиндр

1 — Опорный кронштейн педального узла
2 — Шестигранная гайка, самоконтрящаяся, 25 Нм
q заменять после каждого снятия
3 — Педаль тормоза
4 — Уплотнение
q Для усилителя тормозов
5 — Усилитель тормозов тандемного типа
q вкл. выключатель катушки электромагнита регулятора тормозного давления -F84- и катушку электромагнита регулятора тормозного давления -N247- (замена невозможна).
q на бензиновых двигателях необходимое разрежение подводится от впускного коллектора
q В автомобилях с бензиновым двигателем и автоматической коробкой передач установлен вакуумный насос для тормозов.
q У дизельных двигателей для создания разреженного воздуха установлен вакуумный насос.
q проверка работоспособности:
– При неработающем двигателе несколько раз сильно выжать педаль тормоза (это позволит сбросить остаточное разрежение в усилителе).
– нажать на педаль тормоза с средней силой и удерживать ее. Запустить двигатель. При исправной работе усилителя тормозов педаль тормоза при нажатии начнет ощутимо легче утапливаться (действие усилителя становится хорошо ощутимым).
q при проявлении неисправности заменяется целиком (предварительно проверить все вакуумные трубопроводы).
q снятие и установка → Глава
6 — Уплотнительное кольцо
7 — Потенциометр хода мембраны усилителя тормозов -G420-
q снятие и установка → Глава
q с календарной недели 48/06 отсутствует
8 — Пружинное стопорное кольцо
9 — Уплотнительное кольцо
10 — Шестигранная гайка, самоконтрящаяся, 25 Нм
q заменять после каждого снятия
11 — Тормозной трубопровод, 14 Нм
q Главный тормозной цилиндр/контур цилиндра толкателя к гидравлического блоку
q Маркировка на гидравлическом блоке-DK-
12 — Тормозной трубопровод, 14 Нм
q Главный тормозной цилиндр/контур плавающего цилиндра к гидравлического блоку
q Маркировка на гидравлическом блоке-SK-
13 — Датчик давления тормозной системы -G201-
q снятие и установка → Глава
q с календарной недели 48/06 в блоке ESP.
14 — Кронштейн
15 — Тормозной трубопровод
q К переднему левому тормозному суппорту
16 — Главный тормозной цилиндр
q ремонту не подлежит При появлении какой-либо неисправности заменяется целиком.
q снятие и установка → Глава
17 — Уплотнительная пробка
q смазать тормозной жидкостью и установить бачок для тормозной жидкости
18 — Бачок с тормозной жидкостью
19 — Крышка
20 — Вакуумный шланг
q Вставляется в усилитель тормозов
21 — Уплотнительная пробка
q гнездо для штуцера вакуумного шланга

комрад ROTEX — выше видимо конкретно не ваш вопрос про «датчик давления» отвечает ..это другой узел абсолютно ..
а про потенциометр — он видимо всетаки ошибся — у меня 10года машын — установлен потенциометр, в прошлом годе я помогал гтц менять на 09 года машине — тоже стоял потенциометр .
вечером гляну в эльзу-этку ..

Ну да что то подзапутался)
А уже есть инфа, спасибо)
Надо посмотреть так ли там. И что тогда стоит на вакууме на фото выше?

Источник

ошибки 16683, 16610, 00777, 01673, 01049, и другие (После покупки куча ошибок и вопросов в туареге)

cannabis318

Мастер советчик

Помогите разобраться с ошибками?
какие критичны, какие нет.
и по возможности как устранить.
Авто VW touareg 2.5tdi 2004г.

̶1̶)̶ ̶1̶6̶6̶8̶3̶ ̶р̶е̶г̶у̶л̶я̶т̶о̶р̶ ̶д̶а̶в̶л̶е̶н̶и̶е̶ ̶н̶а̶д̶д̶у̶в̶а̶ ̶,̶ ̶в̶ы̶х̶о̶д̶ ̶и̶з̶ ̶д̶и̶а̶п̶а̶з̶о̶н̶а̶ ̶р̶е̶г̶у̶л̶и̶р̶о̶в̶а̶н̶и̶я̶ ̶(̶м̶е̶н̶ь̶ш̶е̶ ̶н̶и̶ж̶н̶е̶г̶о̶ ̶п̶р̶и̶д̶е̶л̶а̶ ̶)̶ ̶Р̶0̶2̶9̶9̶-̶0̶0̶0̶ ̶ ̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶

̶2̶)̶ ̶1̶6̶6̶1̶0̶ ̶д̶а̶т̶ч̶и̶к̶ ̶1̶/̶2̶ ̶п̶о̶л̶о̶ж̶е̶н̶и̶е̶ ̶п̶е̶д̶а̶л̶и̶ ̶а̶к̶с̶е̶л̶е̶р̶о̶м̶е̶т̶р̶а̶ ̶-̶G̶7̶9̶+̶G̶1̶8̶5̶:̶н̶е̶д̶о̶с̶т̶о̶в̶е̶р̶н̶ы̶й̶ ̶с̶и̶г̶н̶а̶л̶ ̶Р̶0̶2̶2̶6̶-̶0̶0̶0̶ ̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶̶

̶3̶)̶ ̶0̶0̶7̶7̶7̶-̶ ̶д̶а̶т̶ч̶и̶к̶ ̶п̶о̶л̶о̶ж̶е̶н̶и̶я̶ ̶п̶е̶д̶а̶л̶и̶ ̶а̶к̶с̶е̶л̶е̶р̶о̶м̶е̶т̶р̶а̶ ̶G̶7̶9̶
̶0̶0̶4̶-̶ ̶н̶е̶т̶ ̶с̶и̶г̶н̶а̶л̶а̶ ̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶̶

̶4̶)̶ ̶0̶1̶6̶7̶3̶-̶ ̶П̶о̶т̶е̶н̶ц̶и̶о̶м̶е̶т̶р̶ ̶н̶а̶с̶т̶р̶о̶й̶к̶и̶ ̶х̶о̶д̶а̶ ̶м̶е̶м̶б̶р̶а̶н̶ы̶ ̶у̶с̶и̶л̶и̶т̶е̶л̶я̶ ̶т̶о̶р̶м̶о̶з̶о̶в̶ ̶
̶0̶1̶2̶-̶ ̶э̶л̶е̶к̶т̶р̶и̶ч̶е̶с̶к̶а̶я̶ ̶о̶ш̶и̶б̶к̶а̶ ̶в̶ ̶с̶х̶е̶м̶е̶ ̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶̶

̶5̶)̶ ̶0̶1̶0̶4̶9̶-̶ ̶Н̶а̶п̶р̶я̶ж̶е̶н̶и̶е̶ ̶б̶о̶р̶т̶о̶в̶о̶й̶ ̶с̶е̶т̶и̶ ̶,̶ ̶к̶л̶е̶м̶м̶а̶ ̶5̶0̶
̶0̶0̶9̶-̶ ̶о̶б̶р̶ы̶в̶ ̶и̶л̶и̶ ̶к̶.̶з̶.̶ ̶н̶а̶ ̶м̶а̶с̶с̶у̶-̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶
̶
̶6̶)̶ ̶0̶0̶6̶6̶8̶ ̶-̶ ̶Н̶а̶п̶р̶я̶ж̶е̶н̶и̶е̶ ̶б̶о̶р̶т̶о̶в̶о̶й̶ ̶с̶е̶т̶и̶ ̶,̶ ̶к̶л̶е̶м̶м̶а̶ ̶3̶0̶
̶0̶0̶2̶-̶п̶р̶е̶в̶ы̶ш̶е̶н̶ ̶н̶и̶ж̶н̶и̶й̶ ̶п̶р̶е̶д̶е̶л̶ ̶-̶ ̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶

7) 01218- пиропатрон боковой подушки безопасности переднего пассажира-N200
001-превышен верхний придел.

̶8̶)̶ ̶0̶1̶4̶0̶7̶-̶ ̶з̶а̶т̶у̶х̶а̶н̶и̶е̶ ̶п̶л̶а̶м̶е̶н̶и̶ ̶
̶0̶0̶0̶-̶ ̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶

9)01126-сигнал частоты вращения коленвала
008-неправдоподобный сигнал-спорадическая.

̶1̶0̶)̶ ̶0̶1̶3̶3̶6̶-̶ш̶и̶н̶а̶ ̶д̶а̶н̶н̶ы̶х̶-̶к̶о̶м̶ф̶о̶р̶т̶а̶ ̶(̶д̶л̶я̶ ̶в̶с̶е̶г̶о̶ ̶к̶о̶н̶ц̶е̶р̶н̶а̶)̶ ̶
̶0̶0̶4̶-̶н̶е̶т̶ ̶с̶и̶г̶н̶а̶л̶а̶̶

̶1̶1̶)̶ ̶0̶1̶3̶1̶7̶-̶ ̶б̶л̶о̶к̶ ̶у̶п̶р̶а̶в̶л̶е̶н̶и̶я̶ ̶в̶ ̶к̶о̶м̶б̶и̶н̶а̶ц̶и̶и̶ ̶п̶р̶и̶б̶о̶р̶о̶в̶ ̶-̶J̶2̶8̶5̶
̶0̶0̶4̶-̶н̶е̶т̶ ̶с̶и̶г̶н̶а̶л̶а̶̶

12) 01539- фары не отрегулированы
005- невыполнена или неправильная базовая установка / адаптация.

13) 00776- передний левый датчик дорожного просвета G78
008- неправдоподобный Сигнал

14) 00774- задний левый датчик дорожного просвета G76
008- неправдоподобный Сигнал

15) 01134- Звуковой сигнал охраной сигнализации -Н12
000—

16) 01503-Лампа верхнего стоп-сигнала М25
009- обрыв или к.з. на массу

17) 00933- электродвигатель стеклоподъемника на стороне переднего пассажира V148
005- невыполнена или неправильная базовая установка / адаптация. (двигатель гудит но окно не опускает)

̶1̶8̶)̶ ̶0̶0̶1̶3̶2̶-̶ ̶п̶о̶д̶с̶в̶е̶т̶к̶а̶ ̶н̶а̶р̶у̶ж̶н̶о̶й̶ ̶р̶у̶ч̶к̶и̶ ̶д̶в̶е̶р̶и̶ ̶/̶ ̶л̶а̶м̶п̶а̶ ̶п̶о̶д̶с̶в̶е̶т̶к̶и̶ ̶з̶е̶р̶к̶а̶л̶ ̶н̶а̶ ̶с̶т̶о̶р̶о̶н̶е̶ ̶п̶а̶с̶с̶а̶ж̶и̶р̶а̶ ̶
̶0̶1̶2̶-̶ ̶э̶л̶е̶к̶т̶р̶и̶ч̶е̶с̶к̶а̶я̶ ̶о̶ш̶и̶б̶к̶а̶ ̶в̶ ̶с̶х̶е̶м̶е̶
̶
̶1̶9̶)̶ ̶0̶0̶8̶5̶7̶-̶ ̶C̶D̶-̶ ̶ч̶е̶й̶н̶д̶ж̶е̶р̶ ̶R̶4̶1̶
̶0̶0̶3̶-̶м̶е̶х̶а̶н̶и̶ч̶е̶с̶к̶а̶я̶ ̶н̶е̶и̶с̶п̶р̶а̶в̶н̶о̶с̶т̶ь̶.̶ ̶(̶с̶ ̶у̶т̶р̶а̶ ̶п̶о̶к̶а̶ ̶х̶о̶л̶о̶д̶н̶о̶ ̶н̶е̶ ̶р̶а̶б̶о̶т̶а̶е̶т̶ ̶,̶ ̶п̶о̶т̶о̶м̶ ̶в̶р̶о̶д̶е̶ ̶н̶о̶р̶м̶)̶
̶̶

Источник

Диагностические коды ошибок группы VAG (1600-1800)

Коды ошибок / описания ошибок —D— V07.01.00

Сигнал к дроссельной заслонке от блока управления двигателя

Датчик положения ротора электродвигателя

Тяговый двигатель электропривода-V141

Статический преобразователь частоты-C21

Потенциометр 1 для определения передачи-G239

Потенциометр 2 для определения передачи-G240

Сигнал контроля аккумуляторной батареи.

Автоматическое выключение тока при перегрузке

Проверка контрольных ламп

Вентилятор на блоке управления

Переключатель вида привода-E228

Установить переключатель типа привода в положение ЭЛЕКТРИЧЕСКИЙ

Клапан привода сцепления-N255

Реле насоса системы охлаждения топлива-J445

Потеря емкости аккумуляторной батареи

Выключатель дистанционного отпирания лючка бензобака-E204

Сигнальный провод системы охраны салона

Опросить память неисправностей системы охраны салона

Клапан автоматической складной крыши-N272

Электродвигатели задних вещевых ящиков

Клавиша управления складной крышей-E137

Сетевой разъем не вставлен в держатель

Преобразователь напряжения (264В/12В)-A13

Сигнал зарядки генератора

Переключатель вида привода-E228, задатчик пуска

Предупреждающий зуммер парковочного ассистента, передний-H22

Передний правый датчик парковочного ассистента-G252

Датчик парковочного ассистента, передний центральный правый-G253

Датчик парковочного ассистента, передний центральный левый-G254

Датчик парковочного ассистента, передний левый-G255

Пиропатрон подушки безопасности в стойке В со стороны водителя-N277

Пиропатрон подушки безопасности в стойке В со стороны переднего пассажира- N278

Уменьшение способности отдачи больших токов

Отказ системы терморегулирования

Пиропатрон отключения аккумуляторной батареи, отключен

Сохранены данные об ударе для пиропатрона отключения аккумуляторной батареи

Пиропатрон преднатяжителя ремня заднего сиденья со стороны водителя-N196

Пиропатрон преднатяжителя ремня заднего сиденья со стороны переднего пассажира-N198

Датчик удара задней боковой подушки безопасности со стороны водителя-G256

Датчик удара задней боковой подушки безопасности со стороны переднего пассажира-G257

Выключатель замка заднего ремня безопасности со стороны водителя-E258

Выключатель замка заднего ремня безопасности со стороны переднего пассажира- E259

Датчик занятости заднего сиденья на стороне водителя-G177

Датчик занятости заднего сиденья на стороне переднего пассажира-G178

Отключена задняя боковая подушка безопасности на стороне водителя

Отключена задняя боковая подушка безопасности на стороне переднего пассажира

Отключена верхняя подушка безопасности водителя

Отключена верхняя подушка безопасности переднего пассажира

Отключен натяжитель ремня заднего сиденья на стороне водителя

Отключен натяжитель ремня заднего сиденья на стороне переднего пассажира

Блокированы данные об ударе для задней боковой подушки безопасности на стороне водителя

Блокированы данные об ударе для задней боковой подушки безопасности на стороне переднего пассажира

Переключатель подушки безопасности водителя

Предупредительная лампа отключения подушки безопасности водителя

Сигнальная лампа пристегивания ремней безопасности

Выключатель детского сиденья

Датчик распознавания детского сиденья, левый-F263

Датчик распознавания детского сиденья, правый-F264

Превышен порог срабатывания натяжителей ремней

Превышен порог срабатывания подушки безопасности по стандарту США

Превышен порог срабатывания подушки безопасности RDW

Выключатель внутренней блокировки дверей, со стороны переднего пассажира- E198,LOCK

Выключатель внутренней блокировки дверей, со стороны переднего пассажира- E198,UNLOCK

Выключатель внутренней блокировки задней левой двери-E273,LOCK

Выключатель внутренней блокировки задней левой двери-E273,UNLOCK

Выключатель внутренней блокировки задней правой двери-E274, LOCK

Выключатель внутренней блокировки задней правой двери-E274,UNLOCK

Клавиша регулировок для водителя 4/сиденье с функцией памяти-E282

Клавиша для водительского сиденья с функцией памяти-E283

Сигнальный провод от блока управления открыванием ворот гаража-E284

Датчик адаптивного круиз-контроля, левый-G258

Датчик адаптивного круиз-контроля, правый-G259

Потенциометр настройки хода мембраны усилителя тормозов

Выключатель ADR на усилителе тормозного привода

Выключатель ADR/потенциометр хода мембраны

Выключатель ADR/давление в усилителе тормозов

Клапан вмешательства ADR при торможении

Переключатель выбора дистанции системы ADR-E260

Сигнал частоты вращения от датчика ABS для переднего левого колеса

Сигнал частоты вращения от датчика ABS для переднего правого колеса

Сигнал частоты вращения от датчика ABS для заднего левого колеса

Сигнал частоты вращения от датчика ABS для заднего правого колеса

Сигналы частоты вращения колес/скорости

Блок управления 2 системы непосредственного впрыска дизельного топлива-J494

Блок управления задержкой выключения вентиляторов радиатора-J138

Электромагнитный клапан 2 ограничения давления наддува-N274

Электромагнитные клапаны управления демпферами подвески КП

Датчик давления топлива-G247

Регулятор давления топлива-N276

Реле дополнительного насоса системы охлаждения-J496

Клапан управления дроссельной заслонкой-N211

Сигнальный провод от подушки безопасности

Датчик 2 температуры топлива-G248

Лампа подсветки пространства для ног, задняя левая-W45

Лампа подсветки пространства для ног, задняя правая-W46

Сигнал разблокирования стеклоподъемников

Электродвигатель центрального замка в крышке багажного отсека-V53

Звуковой сигнал противоугонной системы-H8

Лампа подсветки пространства для ног, левая-W9

Лампа подсветки пространства для ног, правая-W10

Контакт 58 (Регулирование яркости освещения)

Переключатель наружных зеркал-E48

Кнопка регулятора положения наружных зеркал-E43

Концевой выключатель двери со стороны переднего пассажира-F3

Концевой выключатель задней левой двери-F10

Концевой выключатель задней правой двери-F11

Электродвигатели центрального замка на стороне водителя

Электродвигатели центрального замка на стороне переднего пассажира

Электродвигатели центрального замка задней левой двери

Электродвигатели центрального замка задней правой двери

Телефон, голосовая функция

Подача управляющего сигнала в систему круиз-контроля — возврат к сохраненной скорости/разгон

Подача управляющего сигнала в систему круиз-контроля — сохранить/уменьшить

Подача сигнала управления в систему круиз-контроля — выключить

Датчик регулировки продольного положения сиденья переднего пассажира-G278

Датчик регулировки положения спинки сиденья переднего пассажира-G279

Датчик регулировки высоты задней части подушки сиденья переднего пассажира- G280

Датчик регулировки высоты передней части подушки сиденья переднего пассажира- G281

Датчик регулировки высоты подголовника сиденья переднего пассажира-G282

Выключатель регулировки продольного положения сиденья переднего пассажира- E64, вперед

Выключатель регулировки продольного положения сиденья переднего пассажира- E64, назад

Клавиша регулировки наклона спинки переднего пассажира-E98, вперед

Клавиша регулировки наклона спинки переднего пассажира-E98, назад

Выключатель регулировки высоты задней части подушки сиденья переднего пассажира-E66, вверх

Выключатель регулировки высоты задней части подушки сиденья переднего пассажира-E66, вниз

Выключатель регулировки высоты передней части подушки сиденья переднего пассажира-E65, вверх

Выключатель регулировки высоты передней части подушки сиденья переднего пассажира-E65, вниз

Выключатель регулировки положения подголовника сиденья переднего пассажира- E170, вверх

Выключатель регулировки положения подголовника сиденья переднего пассажира- E170, вниз

Потенциометр настройки положения наружного зеркала на стороне водителя по горизонтали

Потенциометр настройки положения наружного зеркала на стороне переднего пассажира по горизонтали

Потенциометр настройки положения наружного зеркала на стороне водителя по вертикали

Потенциометр настройки положения наружного зеркала на стороне переднего пассажира по вертикали

Датчик удара фронтальной подушки безопасности водителя-G283

Датчик удара фронтальной подушки безопасности переднего пассажира-G284

Пиропатрон преднатяжителя ремня 2 со стороны водителя-N297

Пиропатрон преднатяжителя ремня 2 со стороны переднего пассажира-N298

Пиропатрон подушки безопасности для ног водителя-N295

Пиропатрон подушки безопасности для ног переднего пассажира-N296

Выключатель зажигания и стартера-D (Контакт Р)

Выключатель противоугонной сигнализации-E75

Датчик нагревательного элемента рулевого колеса-Z36

Переключатель Tiptronic на рулевом колесе — повышение передачи-E438

Переключатель Tiptronic на рулевом колесе — понижение передачи-E439

Многофункциональные клавиши на рулевом колесе слева-E440

Многофункциональные клавиши на рулевом колесе справа-E441

нагревательный элемент рулевого колеса-Z36

Электродвигатель стеклоочистителя-V, режим 1

Электродвигатель стеклоочистителя-V, режим 2

Переключатель освещения, стояночные огни

Выключатель противотуманных фар и противотуманного фонаря-E23,

Электродвигатель насоса омывателя фар-V11

Реле двухтонового звукового сигнала

Блок управления усилителя рулевого управления-J500 — отсутствует коммуникация с блоком управления двигателя

Электромагнит дуги безопасности со стороны водителя-N309

Электромагнит дуги безопасности со стороны переднего пассажира-N310

Дуга безопасности — слишком много срабатываний.

Внимание: Складная крыша должна быть опущена. Выдвигается дуга безопасности.

Блок управления двигателя — диапазон регулирования

Блок управления тормозами — диапазон регулирования

Левые датчики дорожного просвета-напряжение питания

Правые датчики дорожного просвета-напряжение питания

Передний правый датчик дорожного просвета-G289

Датчик температуры компрессора регулятора дорожного просвета-G290

Блок управления корректора фар-J431

Сигнальный провод от датчика давления регулятора дорожного просвета-G291

Клапан ресивера регулятора дорожного просвета-N311

Блок управления корректора фар-J431, напряжение питания

Сигнальный провод к блоку управления корректора фар-J431

Панель управления для регулирования дорожного просвета-E281

Резервный путь сигнала от панели управления дорожным просветом-E281

Сигнал противоугонной сигнализации: включена система охраны салона

Датчики дорожного просвета

экстремальный наклон автомобиля

Устанавливается нормальный дорожный просвет

Подача сигнала управления на светодиоды на панели управления регулятора дорожного просвета

Опускается передняя левая часть автомобиля

Опускается передняя правая часть автомобиля

Опускается задняя левая часть автомобиля

Опускается задняя правая часть автомобиля

Производится наполнение и опорожнение ресивера

Вакуумный насос-V22, подача управляющего сигнала на плюс

Вакуумный насос-V22, подача управляющего сигнала на минус

Неправильно введен номер шасси в блок управления

Вакуумная система тормозов

SIM-карта системы Telematik

Гидравлический клапан усилителя рулевого управления-N315

Выключатель внутренней блокировки задней центральной двери-E286, LOCK

Выключатель внутренней блокировки задней центральной двери-E286, UNLOCK

Источник

cannabis318

Мастер советчик

• #1

Помогите разобраться с ошибками?
какие критичны, какие нет….
и по возможности как устранить…
Авто VW touareg 2.5tdi 2004г.

̶1̶)̶ ̶1̶6̶6̶8̶3̶ ̶р̶е̶г̶у̶л̶я̶т̶о̶р̶ ̶д̶а̶в̶л̶е̶н̶и̶е̶ ̶н̶а̶д̶д̶у̶в̶а̶ ̶,̶ ̶в̶ы̶х̶о̶д̶ ̶и̶з̶ ̶д̶и̶а̶п̶а̶з̶о̶н̶а̶ ̶р̶е̶г̶у̶л̶и̶р̶о̶в̶а̶н̶и̶я̶ ̶(̶м̶е̶н̶ь̶ш̶е̶ ̶н̶и̶ж̶н̶е̶г̶о̶ ̶п̶р̶и̶д̶е̶л̶а̶ ̶)̶ ̶Р̶0̶2̶9̶9̶-̶0̶0̶0̶ ̶ ̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶

̶2̶)̶ ̶1̶6̶6̶1̶0̶ ̶д̶а̶т̶ч̶и̶к̶ ̶1̶/̶2̶ ̶п̶о̶л̶о̶ж̶е̶н̶и̶е̶ ̶п̶е̶д̶а̶л̶и̶ ̶а̶к̶с̶е̶л̶е̶р̶о̶м̶е̶т̶р̶а̶ ̶-̶G̶7̶9̶+̶G̶1̶8̶5̶:̶н̶е̶д̶о̶с̶т̶о̶в̶е̶р̶н̶ы̶й̶ ̶с̶и̶г̶н̶а̶л̶ ̶Р̶0̶2̶2̶6̶-̶0̶0̶0̶ ̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶̶

̶3̶)̶ ̶0̶0̶7̶7̶7̶-̶ ̶д̶а̶т̶ч̶и̶к̶ ̶п̶о̶л̶о̶ж̶е̶н̶и̶я̶ ̶п̶е̶д̶а̶л̶и̶ ̶а̶к̶с̶е̶л̶е̶р̶о̶м̶е̶т̶р̶а̶ ̶G̶7̶9̶
̶0̶0̶4̶-̶ ̶н̶е̶т̶ ̶с̶и̶г̶н̶а̶л̶а̶ ̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶̶

̶4̶)̶ ̶0̶1̶6̶7̶3̶-̶ ̶П̶о̶т̶е̶н̶ц̶и̶о̶м̶е̶т̶р̶ ̶н̶а̶с̶т̶р̶о̶й̶к̶и̶ ̶х̶о̶д̶а̶ ̶м̶е̶м̶б̶р̶а̶н̶ы̶ ̶у̶с̶и̶л̶и̶т̶е̶л̶я̶ ̶т̶о̶р̶м̶о̶з̶о̶в̶ ̶
̶0̶1̶2̶-̶ ̶э̶л̶е̶к̶т̶р̶и̶ч̶е̶с̶к̶а̶я̶ ̶о̶ш̶и̶б̶к̶а̶ ̶в̶ ̶с̶х̶е̶м̶е̶ ̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶̶

̶5̶)̶ ̶0̶1̶0̶4̶9̶-̶ ̶Н̶а̶п̶р̶я̶ж̶е̶н̶и̶е̶ ̶б̶о̶р̶т̶о̶в̶о̶й̶ ̶с̶е̶т̶и̶ ̶,̶ ̶к̶л̶е̶м̶м̶а̶ ̶5̶0̶
̶0̶0̶9̶-̶ ̶о̶б̶р̶ы̶в̶ ̶и̶л̶и̶ ̶к̶.̶з̶.̶ ̶н̶а̶ ̶м̶а̶с̶с̶у̶-̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶
̶
̶6̶)̶ ̶0̶0̶6̶6̶8̶ ̶-̶ ̶Н̶а̶п̶р̶я̶ж̶е̶н̶и̶е̶ ̶б̶о̶р̶т̶о̶в̶о̶й̶ ̶с̶е̶т̶и̶ ̶,̶ ̶к̶л̶е̶м̶м̶а̶ ̶3̶0̶
̶0̶0̶2̶-̶п̶р̶е̶в̶ы̶ш̶е̶н̶ ̶н̶и̶ж̶н̶и̶й̶ ̶п̶р̶е̶д̶е̶л̶ ̶-̶ ̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶

7) 01218- пиропатрон боковой подушки безопасности переднего пассажира-N200
001-превышен верхний придел.

̶8̶)̶ ̶0̶1̶4̶0̶7̶-̶ ̶з̶а̶т̶у̶х̶а̶н̶и̶е̶ ̶п̶л̶а̶м̶е̶н̶и̶ ̶
̶0̶0̶0̶-̶ ̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶

9)01126-сигнал частоты вращения коленвала
008-неправдоподобный сигнал-спорадическая.

̶1̶0̶)̶ ̶0̶1̶3̶3̶6̶-̶ш̶и̶н̶а̶ ̶д̶а̶н̶н̶ы̶х̶-̶к̶о̶м̶ф̶о̶р̶т̶а̶ ̶(̶д̶л̶я̶ ̶в̶с̶е̶г̶о̶ ̶к̶о̶н̶ц̶е̶р̶н̶а̶)̶ ̶
̶0̶0̶4̶-̶н̶е̶т̶ ̶с̶и̶г̶н̶а̶л̶а̶̶

̶1̶1̶)̶ ̶0̶1̶3̶1̶7̶-̶ ̶б̶л̶о̶к̶ ̶у̶п̶р̶а̶в̶л̶е̶н̶и̶я̶ ̶в̶ ̶к̶о̶м̶б̶и̶н̶а̶ц̶и̶и̶ ̶п̶р̶и̶б̶о̶р̶о̶в̶ ̶-̶J̶2̶8̶5̶
̶0̶0̶4̶-̶н̶е̶т̶ ̶с̶и̶г̶н̶а̶л̶а̶̶

12) 01539- фары не отрегулированы
005- невыполнена или неправильная базовая установка / адаптация.

13) 00776- передний левый датчик дорожного просвета G78
008- неправдоподобный Сигнал

14) 00774- задний левый датчик дорожного просвета G76
008- неправдоподобный Сигнал

15) 01134- Звуковой сигнал охраной сигнализации -Н12
000—

16) 01503-Лампа верхнего стоп-сигнала М25
009- обрыв или к.з. на массу

17) 00933- электродвигатель стеклоподъемника на стороне переднего пассажира V148
005- невыполнена или неправильная базовая установка / адаптация. (двигатель гудит но окно не опускает)

̶1̶8̶)̶ ̶0̶0̶1̶3̶2̶-̶ ̶п̶о̶д̶с̶в̶е̶т̶к̶а̶ ̶н̶а̶р̶у̶ж̶н̶о̶й̶ ̶р̶у̶ч̶к̶и̶ ̶д̶в̶е̶р̶и̶ ̶/̶ ̶л̶а̶м̶п̶а̶ ̶п̶о̶д̶с̶в̶е̶т̶к̶и̶ ̶з̶е̶р̶к̶а̶л̶ ̶н̶а̶ ̶с̶т̶о̶р̶о̶н̶е̶ ̶п̶а̶с̶с̶а̶ж̶и̶р̶а̶ ̶
̶0̶1̶2̶-̶ ̶э̶л̶е̶к̶т̶р̶и̶ч̶е̶с̶к̶а̶я̶ ̶о̶ш̶и̶б̶к̶а̶ ̶в̶ ̶с̶х̶е̶м̶е̶
̶
̶1̶9̶)̶ ̶0̶0̶8̶5̶7̶-̶ ̶C̶D̶-̶ ̶ч̶е̶й̶н̶д̶ж̶е̶р̶ ̶R̶4̶1̶
̶0̶0̶3̶-̶м̶е̶х̶а̶н̶и̶ч̶е̶с̶к̶а̶я̶ ̶н̶е̶и̶с̶п̶р̶а̶в̶н̶о̶с̶т̶ь̶.̶ ̶(̶с̶ ̶у̶т̶р̶а̶ ̶п̶о̶к̶а̶ ̶х̶о̶л̶о̶д̶н̶о̶ ̶н̶е̶ ̶р̶а̶б̶о̶т̶а̶е̶т̶ ̶,̶ ̶п̶о̶т̶о̶м̶ ̶в̶р̶о̶д̶е̶ ̶н̶о̶р̶м̶)̶
̶̶

спасибо…

WRH2E

Деспот форума, лепший сябр Феи

• #2

А выложить в удобном печатном виде, как все тут делают, что мешает,нежелание ?

vw-vod

Мастер советчик

• #3

Проблемы с проводкой. Проблемное место у ног водителя, часто встречается.

cannabis318

Мастер советчик

• #4

WRH2E написал(а):

А выложить в удобном печатном виде, как все тут делают, что мешает,нежелание ?

я думал по фото более понятно будет…

cannabis318

Мастер советчик

• #5

vw-vod написал(а):

Проблемы с проводкой. Проблемное место у ног водителя, часто встречается.

все эти ошибки из за проводки?

vw-vod

Мастер советчик

• #6

Начинать с проверки напряжения аккумулятора и зарядки. Удалить ошибки, через время посмотреть, что появится по-новой.
лучше выкладывать автоскан с стоп-кадрами, в каких блоках и условия появления ошибок

cannabis318

Мастер советчик

• #7

vw-vod написал(а):

Начинать с проверки напряжения аккумулятора и зарядки. Удалить ошибки, через время посмотреть, что появится по-новой.
лучше выкладывать автоскан с стоп-кадрами, в каких блоках и условия появления ошибок

аккумулятор в мае куплен новый…. зарядку выдает 14v…
попробую автоскан с стоп-кадрами….

cannabis318

Мастер советчик

• #8

vw-vod написал(а):

Начинать с проверки напряжения аккумулятора и зарядки. Удалить ошибки, через время посмотреть, что появится по-новой.
лучше выкладывать автоскан с стоп-кадрами, в каких блоках и условия появления ошибок

автоскан понятно… А вот стоп-кадры не могу понять где и как их сделать?
стоит VAG COM 311.2
Если не трудно подскажите…

Dima012

Любитель Гольфиков

• #9

Это написано красным жирным вверху любой страницы каждой темы этого раздела.
Диагностика и неисправности
Правила раздела: В данном разделе форума обсуждаются проблемы связанные ТОЛЬКО с диагностикой систем впрыска двигателей, все остальные вопросы просьба обсуждать в соответствующих разделах. Темы с безсодержательным заголовком или без указания в заголовке кода ошибки или блинк-кода, будут без предупреждения перенесены в раздел «Оперативные вопросы». В заголовке темы пишите плз. полный (5-значный) код ошибки или 4-х значный блинк-код.

Читать правила https://vwts.ru/forum/faq/boardrules/
Читать Самые частые ошибки новичков https://vwts.ru/forum/topic/200350/
пункт два

Исправил. В последний раз.

cannabis318

Мастер советчик

• #10

вот что осталось после того как сбросил ошибки и пару дней покатался.
Адрес 15 ——————————————————-
Контроллер: 3D0 909 601 E
Компонент: 0B Airbag 8.4E+ H10 0951
Кодирование: 0012354
Код Сервиса: WSC 31414
1 Неисправности:
01218 — Пиропатрон боковой подушки безопасности переднего пассажира-N200
001 — Превышен верхний предел

Адрес 18 ——————————————————-
Контроллер: 7L6 815 071 C
Компонент: Standheizung E1MAC
Кодирование: 0000000
Код Сервиса: WSC 31414
1 Неисправности:
01126 — Сигнал частоты вращения коленвала
008 — Неправдоподобный Сигнал
Адрес 39 ——————————————————-
Контроллер: 3D0 909 158
Компонент: EVG GDL+AutoLWR® 0001
Кодирование: 0000002
Код Сервиса: WSC 31414
3 Найдены неисправности:
01539 — Фары не отрегулированы
005 — Невыполнена или Непправильная Базовая установка / Адаптация
00776 — Передний левый датчик дорожного просвета-G78
008 — Неправдоподобный Сигнал
00774 — Задний левый датчик дорожного просвета-G76
008 — Неправдоподобный Сигнал
Адрес 46 ——————————————————-
Контроллер: 7L0 959 933 E
Компонент: GB HSG 0201
Кодирование: 0000065
Код Сервиса: WSC 00621
3 Найдены неисправности:
01134 — Звуковой сигнал охранной сигнализации-H12
000 — —
01503 — Лампа верхнего стоп-сигнала-M25
009 — Обрыв или к.з. на массу
00933 — Электродвигатель стеклоподъемника на стороне переднего пассажира-V148
005 — Невыполнена или Непправильная Базовая установка / Адаптация( с этим понятно)

Кто может подсказать, что с этим делать?

MrDiagnozer

Диагност

• #11

Диагностировать и менять соответствующие детали.

cannabis318

Мастер советчик

• #12

а как можно обмануть вот эту ошибку: 01218 — Пиропатрон боковой подушки безопасности переднего пассажира-N200
001 — Превышен верхний предел
что бы глаза не мозолила?
И подскажите можно ли проверить свечи накала при помощи VAG COM ?

MrDiagnozer

Диагност

• #13

Зачем что-то обманывать? Причина возникновения ошибки какая? Сработала подушка или проблема в проводке?
Свечи накала можно только активировать через ваг-ком, необходимо токоизмерительными клещаеми мерить ток на проводах к свечам. Каждая исправная свеча ест порядка 16А на прогреве (при нормальном акб).

cannabis318

Мастер советчик

• #14

DRIFTKING написал(а):

Зачем что-то обманывать? Причина возникновения ошибки какая? Сработала подушка или проблема в проводке?
Свечи накала можно только активировать через ваг-ком, необходимо токоизмерительными клещаеми мерить ток на проводах к свечам. Каждая исправная свеча ест порядка 16А на прогреве (при нормальном акб).

буду смотреть…

01673 потенциометр настройки хода мембраны усилителя тормозов

Очень печально это читать ..Особенно это :

И это говорит ОД . проблема с датчиком хода мембраны началась со времени выпуска первых Туров , стоит он достаточно неприятно и все-же износ колодок (по кругу) и вентиляция картерных газов совсем НЕ связана с твоей проблемой . hi:

По поводу замены по кругу дисков и колодок я не парился. Пробег авто 170 тыр. км. Выработка на дисках была большая, поэтому заменил. Про датчик вентиляция картерных газов тоже где то натыкался на форуме, народ рекомендовал менять, так что тоже не заморачивался.
Вообщем все заменено результат по ошибке нулевой. ОД как всегда . (пи-пи-пи) лишний раз убедился в недостаточной компетентности 🙁 обидно.

Так что с вакуумником — диагноз замена. или что. датчик отдельно меняется.
Своими руками сделаю? тормозную жидкость сливать придется. Есть инструкция из ELSA.

Добавлено через 2 часа 34 минуты 32 секунды
неужели никто не сталкивался с данной проблемой.
Как лечили. Коллеги, помогайте.

Внимательно посмотри картинку из ЕТКИ ,датчик позиционируется отдельно , но замена его не простая ,часто «что-бы не парится» его меняли вместе с вакуумником ,но можно поменять и отдельно . Если не работал с Туром в моторном отсеке лучше доверь эту работу сервису .:hi:

Благодарствую за ответ:drinks:
непростая замена связана с неудобным доступом к вакуумнику. или в снятии датчика с усилителя и установкой на место нового. (например требуется спецключ)

Источник

Снятие и установка потенциометра хода мембраны усилителя тормозов G420
Шасси. Тормозная система. Фольксваген Туарег 1

Рис. 6.9. Усилитель тормозного привода/главный тормозной цилиндр:
1 — опорный кронштейн педального узла; 2 — шестигранная гайка, самоконтрящаяся, 25 Нм; 3 — педаль тормоза; 4 — уплотнение; 5 — усилитель тормозов тандемного типа; 6 — уплотнительное кольцо; 7 — потенциометр хода мембраны усилителя тормозов; 8 — пружинное стопорное кольцо; 9 — уплотнительное кольцо; 10 — шестигранная гайка, самоконтрящаяся, 25 Нм; 11 — тормозной трубопровод, 14 Нм; 12 — тормозной трубопровод, 14 Нм; 13 — датчик давления тормозной системы; 14 — кронштейн; 15 — тормозной трубопровод; 16 — главный тормозной цилиндр; 17 — уплотнительная пробка; 18 — бачок с тормозной жидкостью; 19 — крышка; 20 — вакуумный шланг; 21 — уплотнительная пробка.

ПРИМЕЧАНИЕ: Используйте только новую тормозную жидкость. Соблюдайте указания, приведенные на упаковке с тормозной жидкостью.

Снятие

Снимите обшивку водоотводящего короба.

Отсоедините штекер от потенциометра хода пружины.

Извлеките пружинное стопорное кольцо из канавки и потенциометр хода мембраны из усилителя тормозов (рис. 6.10).

Установка

Установка осуществляется в обратной последовательности.

Источник

01673 потенциометр настройки хода мембраны усилителя тормозов

Leone, а чем Вам не нравится то что я выше написал? Взята эта инфа из Эльзы.

Timm, потенциометр хода мембраны тоже в 2008 году уже не устанавливался на вакуумный усилитель. Это тоже написано в Эльзе.

Похоже все же не там копаем. Может кто подскажет где стоит концевик на тормоза?

это продвинутый концевик определяющий не только факт нажатия на педаль тормоза, ..но и величину и скорость этого нажатия.

другого концевика в туре — нет.

Добавлено через 3 минуты 17 секунд
З.Ы. ..считайте ВСЕ ошибки .
З.З.Ы. ..проверьте нештатную сигналку ..

Добавлено через 7 минут 46 секунд
..а как блокируется АКПП ?? в «аварию» падает . или ручка не двигается?? 😉

Leone, а чем Вам не нравится то что я выше написал? Взята эта инфа из Эльзы.

Timm, потенциометр хода мембраны тоже в 2008 году уже не устанавливался на вакуумный усилитель. Это тоже написано в Эльзе.

Да влага замерзшая есть, надо проверять провода.

Добавлено через 3 минуты 3 секунды
..это он и есть.

это продвинутый концевик определяющий не только факт нажатия на педаль тормоза, ..но и величину и скорость этого нажатия.

Добавлено через 3 минуты 17 секунд
З.Ы. ..считайте ВСЕ ошибки .
З.З.Ы. ..проверьте нештатную сигналку ..

Добавлено через 7 минут 46 секунд
..а как блокируется АКПП ?? в «аварию» падает . или ручка не двигается?? 😉

Он и есть, тот концевик, который на моем фото выше? С ним могут быть проблемы?
Блокирует АКПП, заводится, не горят стопы. Горят ошибки, сообщения на красном фоне. Что бы разблокировать нажималась кнопка красная внутри АКПП, отверткой. Едешь на 2 скорости вроде получается, но спидометр не работает. Сигнализация только штатная.

на приборку выводится не конкретная информация про ошибки ..а просто предупреждение для водителя что они есть.

первое что у Вас сфотано- предупреждение о том что не горит подсветка номерного знака, второе и третье — о том что нужно обратится в сервис. чтобы получить конкретную информацию по проблемам которые зафиксировала электроника — подключайте вагком или подобное обоудование или ищите у кого он есть.

про «красную кнопку в АКПП» — вообще не понял, не знаю где это . может всетаки речь про красный фиксатор блокировки ручки АКПП.

да. на фото 1, на вакуумнике — тот самый потенциометр.

на приборку выводится не конкретная информация про ошибки ..а просто предупреждение для водителя что они есть.

первое что у Вас сфотано- предупреждение о том что не горит подсветка номерного знака, второе и третье — о том что нужно обратится в сервис. чтобы получить конкретную информацию по проблемам которые зафиксировала электроника — подключайте вагком или подобное обоудование или ищите у кого он есть.

про «красную кнопку в АКПП» — вообще не понял, не знаю где это . может всетаки речь про красный фиксатор блокировки ручки АКПП.

да. на фото 1, на вакуумнике — тот самый потенциометр.

Спасибо. Ну да скорее фиксатор, неточно написал.
ROTEX пишет что потенциометры не устанавливаются для 2008 г.? Он ли это тогда? Как его проверить можно?

Как он проверяется — на память — не знаю ..пока не встречался с тем чтобы они у кого-то ломались. не удивлюсь если он цифровой ..
..но вам все-же не в слепую надо искать «непонятно какой дефект»..а ошибки считать ..
..блокиратор ручки и еще гроздь ошибок. — это в 3/4 случаев — гнилые скрутки под ковром ..

Добавлено через 41 минуту 18 секунд
.
ROTEX пишет что потенциометры не устанавливаются для 2008 г.? Он ли это тогда? Как его проверить можно?

комрад ROTEX — выше видимо конкретно не ваш вопрос про «датчик давления» отвечает ..это другой узел абсолютно ..
а про потенциометр — он видимо всетаки ошибся — у меня 10года машын — установлен потенциометр, в прошлом годе я помогал гтц менять на 09 года машине — тоже стоял потенциометр .
вечером гляну в эльзу-этку ..

Вот что пишет ЭЛЬЗА
Обратите особое внимание на описание позиций 7 и 13.
В электрических схемах датчик давления G201 (поз.13) стоит в блоке ABS.
Обзор монтажа: усилитель тормозного привода/главный тормозной цилиндр

1 — Опорный кронштейн педального узла
2 — Шестигранная гайка, самоконтрящаяся, 25 Нм
q заменять после каждого снятия
3 — Педаль тормоза
4 — Уплотнение
q Для усилителя тормозов
5 — Усилитель тормозов тандемного типа
q вкл. выключатель катушки электромагнита регулятора тормозного давления -F84- и катушку электромагнита регулятора тормозного давления -N247- (замена невозможна).
q на бензиновых двигателях необходимое разрежение подводится от впускного коллектора
q В автомобилях с бензиновым двигателем и автоматической коробкой передач установлен вакуумный насос для тормозов.
q У дизельных двигателей для создания разреженного воздуха установлен вакуумный насос.
q проверка работоспособности:
– При неработающем двигателе несколько раз сильно выжать педаль тормоза (это позволит сбросить остаточное разрежение в усилителе).
– нажать на педаль тормоза с средней силой и удерживать ее. Запустить двигатель. При исправной работе усилителя тормозов педаль тормоза при нажатии начнет ощутимо легче утапливаться (действие усилителя становится хорошо ощутимым).
q при проявлении неисправности заменяется целиком (предварительно проверить все вакуумные трубопроводы).
q снятие и установка → Глава
6 — Уплотнительное кольцо
7 — Потенциометр хода мембраны усилителя тормозов -G420-
q снятие и установка → Глава
q с календарной недели 48/06 отсутствует
8 — Пружинное стопорное кольцо
9 — Уплотнительное кольцо
10 — Шестигранная гайка, самоконтрящаяся, 25 Нм
q заменять после каждого снятия
11 — Тормозной трубопровод, 14 Нм
q Главный тормозной цилиндр/контур цилиндра толкателя к гидравлического блоку
q Маркировка на гидравлическом блоке-DK-
12 — Тормозной трубопровод, 14 Нм
q Главный тормозной цилиндр/контур плавающего цилиндра к гидравлического блоку
q Маркировка на гидравлическом блоке-SK-
13 — Датчик давления тормозной системы -G201-
q снятие и установка → Глава
q с календарной недели 48/06 в блоке ESP.
14 — Кронштейн
15 — Тормозной трубопровод
q К переднему левому тормозному суппорту
16 — Главный тормозной цилиндр
q ремонту не подлежит При появлении какой-либо неисправности заменяется целиком.
q снятие и установка → Глава
17 — Уплотнительная пробка
q смазать тормозной жидкостью и установить бачок для тормозной жидкости
18 — Бачок с тормозной жидкостью
19 — Крышка
20 — Вакуумный шланг
q Вставляется в усилитель тормозов
21 — Уплотнительная пробка
q гнездо для штуцера вакуумного шланга

комрад ROTEX — выше видимо конкретно не ваш вопрос про «датчик давления» отвечает ..это другой узел абсолютно ..
а про потенциометр — он видимо всетаки ошибся — у меня 10года машын — установлен потенциометр, в прошлом годе я помогал гтц менять на 09 года машине — тоже стоял потенциометр .
вечером гляну в эльзу-этку ..

Ну да что то подзапутался)
А уже есть инфа, спасибо)
Надо посмотреть так ли там. И что тогда стоит на вакууме на фото выше?

Источник

ошибки 16683, 16610, 00777, 01673, 01049, и другие (После покупки куча ошибок и вопросов в туареге)

cannabis318

Мастер советчик

Помогите разобраться с ошибками?
какие критичны, какие нет.
и по возможности как устранить.
Авто VW touareg 2.5tdi 2004г.

̶1̶)̶ ̶1̶6̶6̶8̶3̶ ̶р̶е̶г̶у̶л̶я̶т̶о̶р̶ ̶д̶а̶в̶л̶е̶н̶и̶е̶ ̶н̶а̶д̶д̶у̶в̶а̶ ̶,̶ ̶в̶ы̶х̶о̶д̶ ̶и̶з̶ ̶д̶и̶а̶п̶а̶з̶о̶н̶а̶ ̶р̶е̶г̶у̶л̶и̶р̶о̶в̶а̶н̶и̶я̶ ̶(̶м̶е̶н̶ь̶ш̶е̶ ̶н̶и̶ж̶н̶е̶г̶о̶ ̶п̶р̶и̶д̶е̶л̶а̶ ̶)̶ ̶Р̶0̶2̶9̶9̶-̶0̶0̶0̶ ̶ ̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶

̶2̶)̶ ̶1̶6̶6̶1̶0̶ ̶д̶а̶т̶ч̶и̶к̶ ̶1̶/̶2̶ ̶п̶о̶л̶о̶ж̶е̶н̶и̶е̶ ̶п̶е̶д̶а̶л̶и̶ ̶а̶к̶с̶е̶л̶е̶р̶о̶м̶е̶т̶р̶а̶ ̶-̶G̶7̶9̶+̶G̶1̶8̶5̶:̶н̶е̶д̶о̶с̶т̶о̶в̶е̶р̶н̶ы̶й̶ ̶с̶и̶г̶н̶а̶л̶ ̶Р̶0̶2̶2̶6̶-̶0̶0̶0̶ ̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶̶

̶3̶)̶ ̶0̶0̶7̶7̶7̶-̶ ̶д̶а̶т̶ч̶и̶к̶ ̶п̶о̶л̶о̶ж̶е̶н̶и̶я̶ ̶п̶е̶д̶а̶л̶и̶ ̶а̶к̶с̶е̶л̶е̶р̶о̶м̶е̶т̶р̶а̶ ̶G̶7̶9̶
̶0̶0̶4̶-̶ ̶н̶е̶т̶ ̶с̶и̶г̶н̶а̶л̶а̶ ̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶̶

̶4̶)̶ ̶0̶1̶6̶7̶3̶-̶ ̶П̶о̶т̶е̶н̶ц̶и̶о̶м̶е̶т̶р̶ ̶н̶а̶с̶т̶р̶о̶й̶к̶и̶ ̶х̶о̶д̶а̶ ̶м̶е̶м̶б̶р̶а̶н̶ы̶ ̶у̶с̶и̶л̶и̶т̶е̶л̶я̶ ̶т̶о̶р̶м̶о̶з̶о̶в̶ ̶
̶0̶1̶2̶-̶ ̶э̶л̶е̶к̶т̶р̶и̶ч̶е̶с̶к̶а̶я̶ ̶о̶ш̶и̶б̶к̶а̶ ̶в̶ ̶с̶х̶е̶м̶е̶ ̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶̶

̶5̶)̶ ̶0̶1̶0̶4̶9̶-̶ ̶Н̶а̶п̶р̶я̶ж̶е̶н̶и̶е̶ ̶б̶о̶р̶т̶о̶в̶о̶й̶ ̶с̶е̶т̶и̶ ̶,̶ ̶к̶л̶е̶м̶м̶а̶ ̶5̶0̶
̶0̶0̶9̶-̶ ̶о̶б̶р̶ы̶в̶ ̶и̶л̶и̶ ̶к̶.̶з̶.̶ ̶н̶а̶ ̶м̶а̶с̶с̶у̶-̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶
̶
̶6̶)̶ ̶0̶0̶6̶6̶8̶ ̶-̶ ̶Н̶а̶п̶р̶я̶ж̶е̶н̶и̶е̶ ̶б̶о̶р̶т̶о̶в̶о̶й̶ ̶с̶е̶т̶и̶ ̶,̶ ̶к̶л̶е̶м̶м̶а̶ ̶3̶0̶
̶0̶0̶2̶-̶п̶р̶е̶в̶ы̶ш̶е̶н̶ ̶н̶и̶ж̶н̶и̶й̶ ̶п̶р̶е̶д̶е̶л̶ ̶-̶ ̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶

7) 01218- пиропатрон боковой подушки безопасности переднего пассажира-N200
001-превышен верхний придел.

̶8̶)̶ ̶0̶1̶4̶0̶7̶-̶ ̶з̶а̶т̶у̶х̶а̶н̶и̶е̶ ̶п̶л̶а̶м̶е̶н̶и̶ ̶
̶0̶0̶0̶-̶ ̶с̶п̶о̶р̶а̶д̶и̶ч̶е̶с̶к̶а̶я̶.̶

9)01126-сигнал частоты вращения коленвала
008-неправдоподобный сигнал-спорадическая.

̶1̶0̶)̶ ̶0̶1̶3̶3̶6̶-̶ш̶и̶н̶а̶ ̶д̶а̶н̶н̶ы̶х̶-̶к̶о̶м̶ф̶о̶р̶т̶а̶ ̶(̶д̶л̶я̶ ̶в̶с̶е̶г̶о̶ ̶к̶о̶н̶ц̶е̶р̶н̶а̶)̶ ̶
̶0̶0̶4̶-̶н̶е̶т̶ ̶с̶и̶г̶н̶а̶л̶а̶̶

̶1̶1̶)̶ ̶0̶1̶3̶1̶7̶-̶ ̶б̶л̶о̶к̶ ̶у̶п̶р̶а̶в̶л̶е̶н̶и̶я̶ ̶в̶ ̶к̶о̶м̶б̶и̶н̶а̶ц̶и̶и̶ ̶п̶р̶и̶б̶о̶р̶о̶в̶ ̶-̶J̶2̶8̶5̶
̶0̶0̶4̶-̶н̶е̶т̶ ̶с̶и̶г̶н̶а̶л̶а̶̶

12) 01539- фары не отрегулированы
005- невыполнена или неправильная базовая установка / адаптация.

13) 00776- передний левый датчик дорожного просвета G78
008- неправдоподобный Сигнал

14) 00774- задний левый датчик дорожного просвета G76
008- неправдоподобный Сигнал

15) 01134- Звуковой сигнал охраной сигнализации -Н12
000—

16) 01503-Лампа верхнего стоп-сигнала М25
009- обрыв или к.з. на массу

17) 00933- электродвигатель стеклоподъемника на стороне переднего пассажира V148
005- невыполнена или неправильная базовая установка / адаптация. (двигатель гудит но окно не опускает)

̶1̶8̶)̶ ̶0̶0̶1̶3̶2̶-̶ ̶п̶о̶д̶с̶в̶е̶т̶к̶а̶ ̶н̶а̶р̶у̶ж̶н̶о̶й̶ ̶р̶у̶ч̶к̶и̶ ̶д̶в̶е̶р̶и̶ ̶/̶ ̶л̶а̶м̶п̶а̶ ̶п̶о̶д̶с̶в̶е̶т̶к̶и̶ ̶з̶е̶р̶к̶а̶л̶ ̶н̶а̶ ̶с̶т̶о̶р̶о̶н̶е̶ ̶п̶а̶с̶с̶а̶ж̶и̶р̶а̶ ̶
̶0̶1̶2̶-̶ ̶э̶л̶е̶к̶т̶р̶и̶ч̶е̶с̶к̶а̶я̶ ̶о̶ш̶и̶б̶к̶а̶ ̶в̶ ̶с̶х̶е̶м̶е̶
̶
̶1̶9̶)̶ ̶0̶0̶8̶5̶7̶-̶ ̶C̶D̶-̶ ̶ч̶е̶й̶н̶д̶ж̶е̶р̶ ̶R̶4̶1̶
̶0̶0̶3̶-̶м̶е̶х̶а̶н̶и̶ч̶е̶с̶к̶а̶я̶ ̶н̶е̶и̶с̶п̶р̶а̶в̶н̶о̶с̶т̶ь̶.̶ ̶(̶с̶ ̶у̶т̶р̶а̶ ̶п̶о̶к̶а̶ ̶х̶о̶л̶о̶д̶н̶о̶ ̶н̶е̶ ̶р̶а̶б̶о̶т̶а̶е̶т̶ ̶,̶ ̶п̶о̶т̶о̶м̶ ̶в̶р̶о̶д̶е̶ ̶н̶о̶р̶м̶)̶
̶̶

Источник

Диагностические коды ошибок группы VAG (1600-1800)

Коды ошибок / описания ошибок —D— V07.01.00

Сигнал к дроссельной заслонке от блока управления двигателя

Датчик положения ротора электродвигателя

Тяговый двигатель электропривода-V141

Статический преобразователь частоты-C21

Потенциометр 1 для определения передачи-G239

Потенциометр 2 для определения передачи-G240

Сигнал контроля аккумуляторной батареи.

Автоматическое выключение тока при перегрузке

Проверка контрольных ламп

Вентилятор на блоке управления

Переключатель вида привода-E228

Установить переключатель типа привода в положение ЭЛЕКТРИЧЕСКИЙ

Клапан привода сцепления-N255

Реле насоса системы охлаждения топлива-J445

Потеря емкости аккумуляторной батареи

Выключатель дистанционного отпирания лючка бензобака-E204

Сигнальный провод системы охраны салона

Опросить память неисправностей системы охраны салона

Клапан автоматической складной крыши-N272

Электродвигатели задних вещевых ящиков

Клавиша управления складной крышей-E137

Сетевой разъем не вставлен в держатель

Преобразователь напряжения (264В/12В)-A13

Сигнал зарядки генератора

Переключатель вида привода-E228, задатчик пуска

Предупреждающий зуммер парковочного ассистента, передний-H22

Передний правый датчик парковочного ассистента-G252

Датчик парковочного ассистента, передний центральный правый-G253

Датчик парковочного ассистента, передний центральный левый-G254

Датчик парковочного ассистента, передний левый-G255

Пиропатрон подушки безопасности в стойке В со стороны водителя-N277

Пиропатрон подушки безопасности в стойке В со стороны переднего пассажира- N278

Уменьшение способности отдачи больших токов

Отказ системы терморегулирования

Пиропатрон отключения аккумуляторной батареи, отключен

Сохранены данные об ударе для пиропатрона отключения аккумуляторной батареи

Пиропатрон преднатяжителя ремня заднего сиденья со стороны водителя-N196

Пиропатрон преднатяжителя ремня заднего сиденья со стороны переднего пассажира-N198

Датчик удара задней боковой подушки безопасности со стороны водителя-G256

Датчик удара задней боковой подушки безопасности со стороны переднего пассажира-G257

Выключатель замка заднего ремня безопасности со стороны водителя-E258

Выключатель замка заднего ремня безопасности со стороны переднего пассажира- E259

Датчик занятости заднего сиденья на стороне водителя-G177

Датчик занятости заднего сиденья на стороне переднего пассажира-G178

Отключена задняя боковая подушка безопасности на стороне водителя

Отключена задняя боковая подушка безопасности на стороне переднего пассажира

Отключена верхняя подушка безопасности водителя

Отключена верхняя подушка безопасности переднего пассажира

Отключен натяжитель ремня заднего сиденья на стороне водителя

Отключен натяжитель ремня заднего сиденья на стороне переднего пассажира

Блокированы данные об ударе для задней боковой подушки безопасности на стороне водителя

Блокированы данные об ударе для задней боковой подушки безопасности на стороне переднего пассажира

Переключатель подушки безопасности водителя

Предупредительная лампа отключения подушки безопасности водителя

Сигнальная лампа пристегивания ремней безопасности

Выключатель детского сиденья

Датчик распознавания детского сиденья, левый-F263

Датчик распознавания детского сиденья, правый-F264

Превышен порог срабатывания натяжителей ремней

Превышен порог срабатывания подушки безопасности по стандарту США

Превышен порог срабатывания подушки безопасности RDW

Выключатель внутренней блокировки дверей, со стороны переднего пассажира- E198,LOCK

Выключатель внутренней блокировки дверей, со стороны переднего пассажира- E198,UNLOCK

Выключатель внутренней блокировки задней левой двери-E273,LOCK

Выключатель внутренней блокировки задней левой двери-E273,UNLOCK

Выключатель внутренней блокировки задней правой двери-E274, LOCK

Выключатель внутренней блокировки задней правой двери-E274,UNLOCK

Клавиша регулировок для водителя 4/сиденье с функцией памяти-E282

Клавиша для водительского сиденья с функцией памяти-E283

Сигнальный провод от блока управления открыванием ворот гаража-E284

Датчик адаптивного круиз-контроля, левый-G258

Датчик адаптивного круиз-контроля, правый-G259

Потенциометр настройки хода мембраны усилителя тормозов

Выключатель ADR на усилителе тормозного привода

Выключатель ADR/потенциометр хода мембраны

Выключатель ADR/давление в усилителе тормозов

Клапан вмешательства ADR при торможении

Переключатель выбора дистанции системы ADR-E260

Сигнал частоты вращения от датчика ABS для переднего левого колеса

Сигнал частоты вращения от датчика ABS для переднего правого колеса

Сигнал частоты вращения от датчика ABS для заднего левого колеса

Сигнал частоты вращения от датчика ABS для заднего правого колеса

Сигналы частоты вращения колес/скорости

Блок управления 2 системы непосредственного впрыска дизельного топлива-J494

Блок управления задержкой выключения вентиляторов радиатора-J138

Электромагнитный клапан 2 ограничения давления наддува-N274

Электромагнитные клапаны управления демпферами подвески КП

Датчик давления топлива-G247

Регулятор давления топлива-N276

Реле дополнительного насоса системы охлаждения-J496

Клапан управления дроссельной заслонкой-N211

Сигнальный провод от подушки безопасности

Датчик 2 температуры топлива-G248

Лампа подсветки пространства для ног, задняя левая-W45

Лампа подсветки пространства для ног, задняя правая-W46

Сигнал разблокирования стеклоподъемников

Электродвигатель центрального замка в крышке багажного отсека-V53

Звуковой сигнал противоугонной системы-H8

Лампа подсветки пространства для ног, левая-W9

Лампа подсветки пространства для ног, правая-W10

Контакт 58 (Регулирование яркости освещения)

Переключатель наружных зеркал-E48

Кнопка регулятора положения наружных зеркал-E43

Концевой выключатель двери со стороны переднего пассажира-F3

Концевой выключатель задней левой двери-F10

Концевой выключатель задней правой двери-F11

Электродвигатели центрального замка на стороне водителя

Электродвигатели центрального замка на стороне переднего пассажира

Электродвигатели центрального замка задней левой двери

Электродвигатели центрального замка задней правой двери

Телефон, голосовая функция

Подача управляющего сигнала в систему круиз-контроля — возврат к сохраненной скорости/разгон

Подача управляющего сигнала в систему круиз-контроля — сохранить/уменьшить

Подача сигнала управления в систему круиз-контроля — выключить

Датчик регулировки продольного положения сиденья переднего пассажира-G278

Датчик регулировки положения спинки сиденья переднего пассажира-G279

Датчик регулировки высоты задней части подушки сиденья переднего пассажира- G280

Датчик регулировки высоты передней части подушки сиденья переднего пассажира- G281

Датчик регулировки высоты подголовника сиденья переднего пассажира-G282

Выключатель регулировки продольного положения сиденья переднего пассажира- E64, вперед

Выключатель регулировки продольного положения сиденья переднего пассажира- E64, назад

Клавиша регулировки наклона спинки переднего пассажира-E98, вперед

Клавиша регулировки наклона спинки переднего пассажира-E98, назад

Выключатель регулировки высоты задней части подушки сиденья переднего пассажира-E66, вверх

Выключатель регулировки высоты задней части подушки сиденья переднего пассажира-E66, вниз

Выключатель регулировки высоты передней части подушки сиденья переднего пассажира-E65, вверх

Выключатель регулировки высоты передней части подушки сиденья переднего пассажира-E65, вниз

Выключатель регулировки положения подголовника сиденья переднего пассажира- E170, вверх

Выключатель регулировки положения подголовника сиденья переднего пассажира- E170, вниз

Потенциометр настройки положения наружного зеркала на стороне водителя по горизонтали

Потенциометр настройки положения наружного зеркала на стороне переднего пассажира по горизонтали

Потенциометр настройки положения наружного зеркала на стороне водителя по вертикали

Потенциометр настройки положения наружного зеркала на стороне переднего пассажира по вертикали

Датчик удара фронтальной подушки безопасности водителя-G283

Датчик удара фронтальной подушки безопасности переднего пассажира-G284

Пиропатрон преднатяжителя ремня 2 со стороны водителя-N297

Пиропатрон преднатяжителя ремня 2 со стороны переднего пассажира-N298

Пиропатрон подушки безопасности для ног водителя-N295

Пиропатрон подушки безопасности для ног переднего пассажира-N296

Выключатель зажигания и стартера-D (Контакт Р)

Выключатель противоугонной сигнализации-E75

Датчик нагревательного элемента рулевого колеса-Z36

Переключатель Tiptronic на рулевом колесе — повышение передачи-E438

Переключатель Tiptronic на рулевом колесе — понижение передачи-E439

Многофункциональные клавиши на рулевом колесе слева-E440

Многофункциональные клавиши на рулевом колесе справа-E441

нагревательный элемент рулевого колеса-Z36

Электродвигатель стеклоочистителя-V, режим 1

Электродвигатель стеклоочистителя-V, режим 2

Переключатель освещения, стояночные огни

Выключатель противотуманных фар и противотуманного фонаря-E23,

Электродвигатель насоса омывателя фар-V11

Реле двухтонового звукового сигнала

Блок управления усилителя рулевого управления-J500 — отсутствует коммуникация с блоком управления двигателя

Электромагнит дуги безопасности со стороны водителя-N309

Электромагнит дуги безопасности со стороны переднего пассажира-N310

Дуга безопасности — слишком много срабатываний.

Внимание: Складная крыша должна быть опущена. Выдвигается дуга безопасности.

Блок управления двигателя — диапазон регулирования

Блок управления тормозами — диапазон регулирования

Левые датчики дорожного просвета-напряжение питания

Правые датчики дорожного просвета-напряжение питания

Передний правый датчик дорожного просвета-G289

Датчик температуры компрессора регулятора дорожного просвета-G290

Блок управления корректора фар-J431

Сигнальный провод от датчика давления регулятора дорожного просвета-G291

Клапан ресивера регулятора дорожного просвета-N311

Блок управления корректора фар-J431, напряжение питания

Сигнальный провод к блоку управления корректора фар-J431

Панель управления для регулирования дорожного просвета-E281

Резервный путь сигнала от панели управления дорожным просветом-E281

Сигнал противоугонной сигнализации: включена система охраны салона

Датчики дорожного просвета

экстремальный наклон автомобиля

Устанавливается нормальный дорожный просвет

Подача сигнала управления на светодиоды на панели управления регулятора дорожного просвета

Опускается передняя левая часть автомобиля

Опускается передняя правая часть автомобиля

Опускается задняя левая часть автомобиля

Опускается задняя правая часть автомобиля

Производится наполнение и опорожнение ресивера

Вакуумный насос-V22, подача управляющего сигнала на плюс

Вакуумный насос-V22, подача управляющего сигнала на минус

Неправильно введен номер шасси в блок управления

Вакуумная система тормозов

SIM-карта системы Telematik

Гидравлический клапан усилителя рулевого управления-N315

Выключатель внутренней блокировки задней центральной двери-E286, LOCK

Выключатель внутренней блокировки задней центральной двери-E286, UNLOCK

Источник

Каталог руководств по обслуживанию и ремонту автомобилей самых популярных марок

© 2022 manuals4car.ru Все права защищены.
При упоминании использовании материалов активная ссылка на manuals4car.ru обязательна.

Ошибка	Код	SAE	Коды ошибок / описания ошибок —D— V07.01.00
01600	0640		Сигнал к дроссельной заслонке от блока управления двигателя
01601	0641		Датчик положения ротора электродвигателя
01602	0642		Тяговый двигатель электропривода-V141
01603	0643		Статический преобразователь частоты-C21
01604	0644		Потенциометр 1 для определения передачи-G239
01605	0645		Потенциометр 2 для определения передачи-G240
01606	0646		Сигнал контроля аккумуляторной батареи.
01607	0647		Автоматическое выключение тока при перегрузке
01608	0648		Проверка контрольных ламп
01609	0649		Вентилятор на блоке управления
01610	064A		Переключатель вида привода-E228
01611	064B		Установить переключатель типа привода в положение ЭЛЕКТРИЧЕСКИЙ
01612	064C		Клапан привода сцепления-N255
01613	064D		Реле насоса системы охлаждения топлива-J445
01614	064E		Потеря емкости аккумуляторной батареи
01615	064F		Выключатель дистанционного отпирания лючка бензобака-E204
01616	0650		Сигнальный провод системы охраны салона
01617	0651		Опросить память неисправностей системы охраны салона

01764	06E4		Внимание: Складная крыша должна быть опущена. Выдвигается дуга безопасности.
01765	06E5		Блок управления двигателя — диапазон регулирования
01766	06E6		Блок управления тормозами — диапазон регулирования
01767	06E7		Левые датчики дорожного просвета-напряжение питания
01768	06E8		Правые датчики дорожного просвета-напряжение питания
01769	06E9		Передний правый датчик дорожного просвета-G289
01770	06EA		Датчик температуры компрессора регулятора дорожного просвета-G290
01771	06EB		Блок управления корректора фар-J431
01772	06EC		Сигнальный провод от датчика давления регулятора дорожного просвета-G291
01773	06ED		Клапан ресивера регулятора дорожного просвета-N311
01774	06EE		Блок управления корректора фар-J431, напряжение питания
01775	06EF		Сигнальный провод к блоку управления корректора фар-J431
01776	06F0		Панель управления для регулирования дорожного просвета-E281
01777	06F1		Резервный путь сигнала от панели управления дорожным просветом-E281
01778	06F2		Сигнал прицепа
01779	06F3		Сигнал противоугонной сигнализации: включена система охраны салона
01780	06F4		Датчики дорожного просвета
01781	06F5		экстремальный наклон автомобиля
01782	06F6		Устанавливается нормальный дорожный просвет
01783	06F7		Подача сигнала управления на светодиоды на панели управления регулятора дорожного просвета
01784	06F8		Опускается передняя левая часть автомобиля
01785	06F9		Опускается передняя правая часть автомобиля
01786	06FA		Опускается задняя левая часть автомобиля
01787	06FB		Опускается задняя правая часть автомобиля
01788	06FC		Производится наполнение и опорожнение ресивера
01789	06FD		Тест: в норме
01790	06FE		Тест: не в норме
01791	06FF		Вакуумный насос-V22
01792	0700		Вакуумный насос-V22, подача управляющего сигнала на плюс
01793	0701		Вакуумный насос-V22, подача управляющего сигнала на минус
01794	0702		Неправильно введен номер шасси в блок управления
01795	0703		Вакуумная система тормозов
01796	0704		SIM-карта системы Telematik
01797	0705		Гидравлический клапан усилителя рулевого управления-N315
01798	0706		Выключатель внутренней блокировки задней центральной двери-E286, LOCK
01799	0707		Выключатель внутренней блокировки задней центральной двери-E286, UNLOCK
01800	0708		Переключатель освещения-E1
