B1002 код ошибки

AIRBAG СНПБ

система надувных подушек безопасности

коды неисправностей

принципиальная схема

назначение контактов



B1001 B1002 B1003

B1004 B1040 B1042

B1044 B10C0 — B10CE B1081 — B1084

B10B1 — B10BE B109A — B109C

Принципиальная схема СНПБ автомобилей семейств LADA KALINA, LADA PRIORA.

НПБ — надувная подушка безопасности; РБ — ремень безопасности;

БУСНПБ — блок управления системы надувных подушек безопасности;

МНПБВ — модуль надувной подушки безопасности водителя;

МНПБП — модуль надувной подушки безопасности пассажира;



Назначение контактов CНПБ автомобилей семейств LADA KALINA, LADA PRIORA:

Контакт №1 — НПБ водителя, контакт «-«

Контакт №2 — НПБ водителя, контакт «+»

Контакт №3 — НПБ пассажира, контакт «-«

Контакт №4 — НПБ пассажира, контакт «+»

Контакт №7 — Преднатяжитель РБ пассажира, контакт «-«

Контакт №8 — Преднатяжитель РБ водителя, контакт «+»

Контакт №9 — Преднатяжитель РБ водителя, контакт «-«

Контакт №10 — Сигнализатор диагностики в комбинации приборов

Контакт №11 — Общий провод (масса)

Контакт №25 — К клемме «15» выключателя зажигания

Контакт №30 — Преднатяжитель РБ пассажира, контакт «+»

Контакт №46 — Контакт «М» диагностической колодки (К-линия)

Коды неисправностей АВС ВАЗ

B1001

Утечка на плюс контакта 30 «+» РБ пассажира

Утечка на минус контакта 7 «-» РБ пассажира

Высокое сопротивление контактов 7 и 30 РБ пассажира

— надёжность присоединения колодки жгута панели приборов к БУСНПБ;

— надёжность присоединения колодки к РБ

— электрическую цепь к БУСНПБ на обрыв(перед проверкой цепи

обязательно отсоеденить колодки от БУСНПБ и РБ

Низкое сопротивление контактов 7 и 30 РБ пассажира

— полноту и надёжность фиксации колодки в разъёме РБ

(причиной возникновения данной неисправности может быть

не зафиксированная колодка в разъёме ремня безопасности);

— электрическую цепь к БУСНПБ на замыкание между контактами

(перед проверкой цепи обязательно отсоеденить колодки от БУСНПБ и РБ.

B1002

Утечка на плюс контакта 8 «+» РБ водителя

Утечка на минус контакта 9 «-» РБ водителя

Высокое сопротивление контактов 8 и 9 РБ водителя

— надёжность присоединения колодки жгута панели приборов к БУСНПБ;

— надёжность присоединения колодки к РБ

— электрическую цепь к БУСНПБ на обрыв(перед проверкой цепи

обязательно отсоеденить колодки от БУСНПБ и РБ

Низкое сопротивление контактов 8 и 9 РБ водителя

— полноту и надёжность фиксации колодки в разъёме РБ

(причиной возникновения данной неисправности может быть

не зафиксированная колодка в разъёме ремня безопасности);

— электрическую цепь к БУСНПБ на замыкание между контактами

(перед проверкой цепи обязательно отсоеденить колодки от БУСНПБ и РБ.

B1003

Утечка на плюс контакта 2 «+» ПБ водителя

Утечка на минус контакта 1 «-» ПБ водителя

Высокое сопротивление контактов 1 и 2 ПБ водителя

— надёжность присоединения колодки жгута панели приборов к БУСНПБ;

— надёжность присоединения колодки к МНПБВ

— электрическую цепь к БУСНПБ на обрыв(перед проверкой цепи

обязательно отсоеденить колодки от БУСНПБ и МНПБВ

Низкое сопротивление контактов 1 и 2 ПБ водителя

— полноту и надёжность фиксации колодки в разъёме МРПБВ

(причиной возникновения данной неисправности может быть

не установленный фиксатор в Г -образной колодке к МНПБВ);

— электрическую цепь к БУСНПБ на замыкание между контактами

(перед проверкой цепи обязательно отсоеденить колодки от БУСНПБ и МНПБВ.

B1004

Утечка на плюс контакта 4 «+» ПБ пассажира

Утечка на минус контакта 3 «-» ПБ пассажира

Высокое сопротивление контактов 3 и 4 ПБ пассажира

— надёжность присоединения колодки жгута панели приборов к БУСНПБ;

— надёжность присоединения колодки к МНПБП

— электрическую цепь к БУСНПБ на обрыв(перед проверкой цепи

обязательно отсоеденить колодки от БУСНПБ и МНПБП

Низкое сопротивление контактов 3 и 4 ПБ пассажира

— полноту и надёжность фиксации колодки в разъёме МРПБП

(причиной возникновения данной неисправности может быть

не установленный фиксатор в Г -образной колодке к МНПБП);

— электрическую цепь к БУСНПБ на замыкание между контактами

(перед проверкой цепи обязательно отсоеденить колодки от БУСНПБ и МНПБП.

B1040

Утечка на плюс контакта 10 сигнализатора диагностики

Утечка на минус контакта 10 сигнализатора диагностики

B1042

Напряжение питания вне рабочего диапазона(>= 16,5B или <= 10,0В)

Низкое напряжение питания из-за дребезга контактов АКБ

B1044

Неправильное подключение линий запала

B10С0 — В10СЕ

Внутренняя неисправность блока управления СНПБ

— заменить БУСНПБ

B1081 — В1084

Внутренняя неисправность блока управления СНПБ

— заменить БУСНПБ

B10В1 — В10ВЕ

Внутренняя неисправность блока управления СНПБ

— заменить БУСНПБ

B109А — В109С

Внутренняя неисправность блока управления СНПБ

— заменить БУСНПБ

На нашем ресурсе имеется возможность задавать вопросы и делиться собственным опытом по устренению неисправностей связанных с ошибкой B1002. Задав вопрос в течении нескольких дней Вы сможете найти ответ на него.

Принимая во внимание тот факт, что OBD2 ошибки работы двигателя или других электронных систем автомобиля не всегда на прямую указывают на неработающий элемент, и то что разных марках и моделях автомобилей одна и таже ошибка может возникать как следствие неисправности абсолютно разных элементов электронной системы мы создали этот алгоритм помощи и обмена полезной информацией.

Мы надеемся, с Вашей помощью, сформировать причино-следственную связь возникновения той или иной OBD2 ошибки у конкретного автомобиля (марка и модель). Как показал опыт если рассматривать определенную марка-модель автомобиля, то в подавляющем большинстве случаев причина ошибки одна и таже.

Если ошибка указывает на неверные параметры (высокие или низкие значения) какого нибудь из датчиков или анализаторов, то вероятней всего этот элемент исправен, а проблему надо искать так сказать «выше по течению», в элементах работу которых анализирует датчик или зонд.

Если ошибка указывает на постоянно открытый или закрытый клапан, то тут надо подойти к решению вопроса с умом, а не менять бездумно этот элемент.  Причин может быть несколько: клапан засорен, клапан заклинил, на клапан приходит неверный сигнал от других неисправных узлов.

Ошибки работы двигателя OBD2 и других систем автомобиля (ELM327) не всегда на прямую указывают на неработающий элемент. Сама по себе ошибка является косвенными данными о неисправности в системе, в некотором смысле подсказкой, и только в редких случаях прямым указанием на неисправный элемент, датчик или деталь. Ошибки (коды ошибок) полученные от  прибора, сканера требуют правильной интерпретации  информации, дабы не тратить время и деньги на замену работающих элементов автомобиля. Проблема зачастую кроется намного глубже чем кажется на первый взгляд. Это вызвано теми обстоятельствами, что информационные сообщения содержат, как было выше сказано, косвенную информацию о шарушении работы системы.

Вот пару общих примеров. Если ошибка указывает на неверные параметры (высокие или низкие значения) какого нибудь из датчиков или анализаторов, то вероятней всего этот элемент исправен, так как он анализирует (выдает некие параметры или значения), а проблему надо искать так сказать «выше по течению», в элементах работу которых анализирует датчик или зонд.

Если ошибка указывает на постоянно открытый или закрытый клапан, то тут надо подойти к решению вопроса с умом, а не менять бездумно этот элемент.  Причин может быть несколько: клапан засорен, клапан заклинил, на клапан приходит неверный сигнал от других неисправных узлов.

Еще один момент который хотелось бы отметить — это специфика той или иной марки и модели. Поэтому узнав ошибку работы двигателя или дрогой системы Вашего автомобиля не спешите делать поспешных решений, а подойдите к вопросу комплексно.

Наш форум создан для всех пользователей, от простых автолюбителей до профессиональных автоэлектриков. По капле от каждого и всем будет полезно.

Коды неисправностей системы надувных подушек безопасности (СНПБ) LADA PRIORA.

• Система надувных подушек безопасности (СНПБ) автомобилей семейства LADA PRIORA – снятие, установка, обслуживание.

Коды неисправностей системы надувных подушек безопасности LADA PRIORA.

Код	Описание кода
B1001	Утечка на плюс контакта 30 “+” РБ пассажира
Утечка на минус контакта 7 “-” РБ пассажира
Высокое сопротивление контактов 7 и 30 РБ пассажира
Низкое сопротивление контактов 7 и 30 РБ пассажира
B1002	Утечка на плюс контакта 8 “+” РБ водителя
Утечка на минус контакта 9 “-” РБ водителя
Высокое сопротивление контактов 8 и 9 РБ водителя
Низкое сопротивление контактов 8 и 9 РБ водителя
B1003	Утечка на плюс контакта 2 “+” ПБ водителя
Утечка на минус контакта 1 “-” ПБ водителя
Высокое сопротивление контактов 1 и 2 ПБ водителя
Низкое сопротивление контактов 1 и 2 ПБ водителя
B1004	Утечка на плюс контакта 4 “+” ПБ пассажира
Утечка на минус контакта 3 “-” ПБ пассажира
Высокое сопротивление контактов 3 и 4 ПБ пассажира
Низкое сопротивление контактов 3 и 4 ПБ пассажира
B1040	Утечка на плюс контакта 10 сигнализатора диагностики
Утечка на минус контакта 10 сигнализатора диагностики
B1042	Напряжение питания вне рабочего диапазона (≥ 16,5 В или ≤ 10,0 В)
Низкое напряжение питания из-за дребезга контактов АКБ
B1044	Неправильное подключение линий запала
B10C0 – B10CE, B1081 – B1084, B10B1 – B10BE, B109A – B109C	Внутренняя неисправность блока управления СНПБ

Поделиться ссылкой:

Приобрел авто уже с ошибкой. С начало думали что шлейф перетерся т.к. сигнал тоже перестал работать. Сканера не было, а шлей запасной был. Заказал простой блютуз обд с Китая и в один из вечеров снял руль и добрался до шлейфа. Он был в порядке, прозвонил. Сигнал не работал банально — сгорел клаксон, а вот ошибка подушки меня уже раздражала…

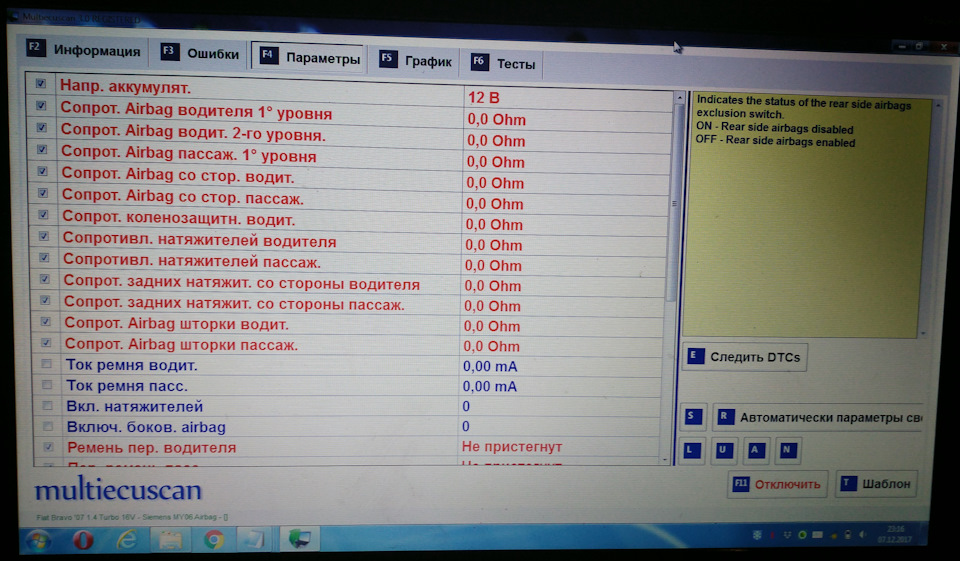

Через пару недель приехал обд, Скан показал 2 ошибки — b1001 неисправность блока и b1002 высокий показатель напряжения. В параметрах сопротивление подушек везде стоит 0 Ом. Стереть ошибки не получилось.

Запчасти на фото: B1001

Запчасти на фото: B1002

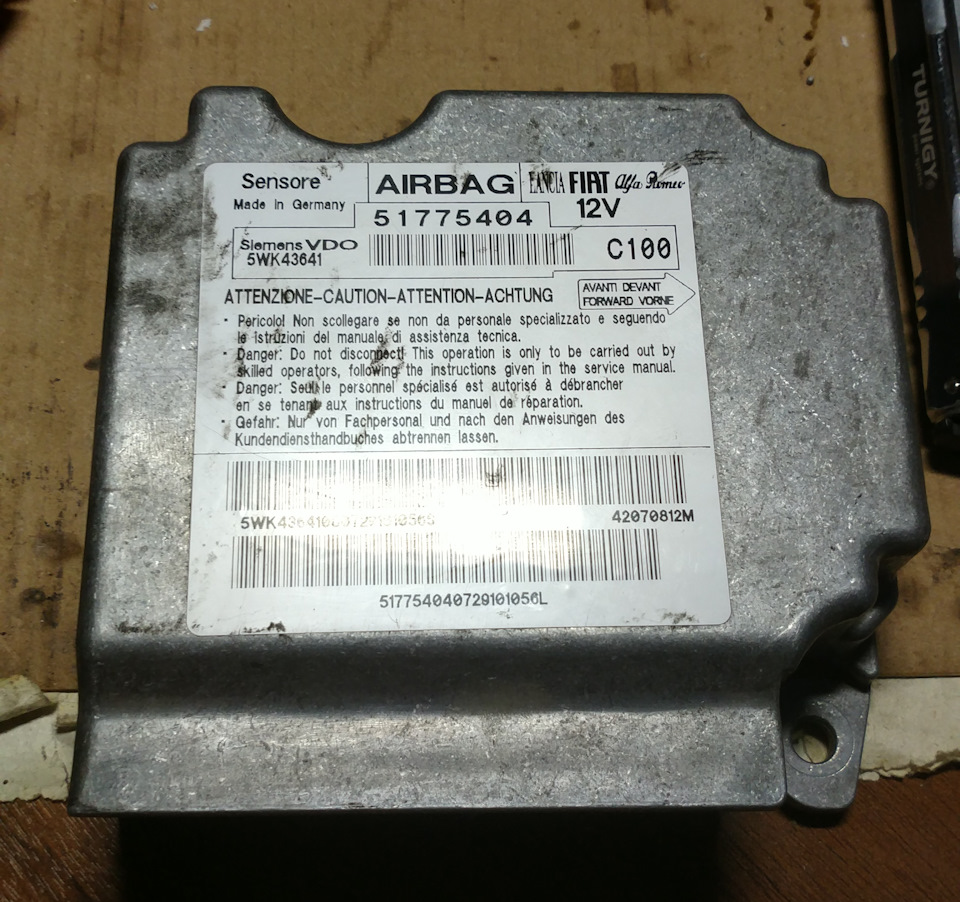

И так… Для начала отсоединил два разъема от блока и проверил низковольтным тестером все подушки и датчики — все ОК. Нужно снимать блок и править дамп.

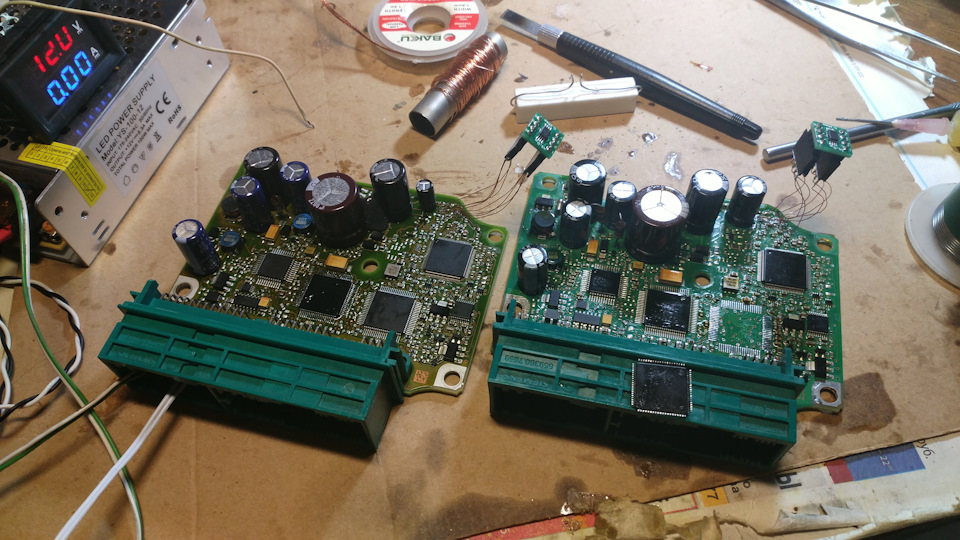

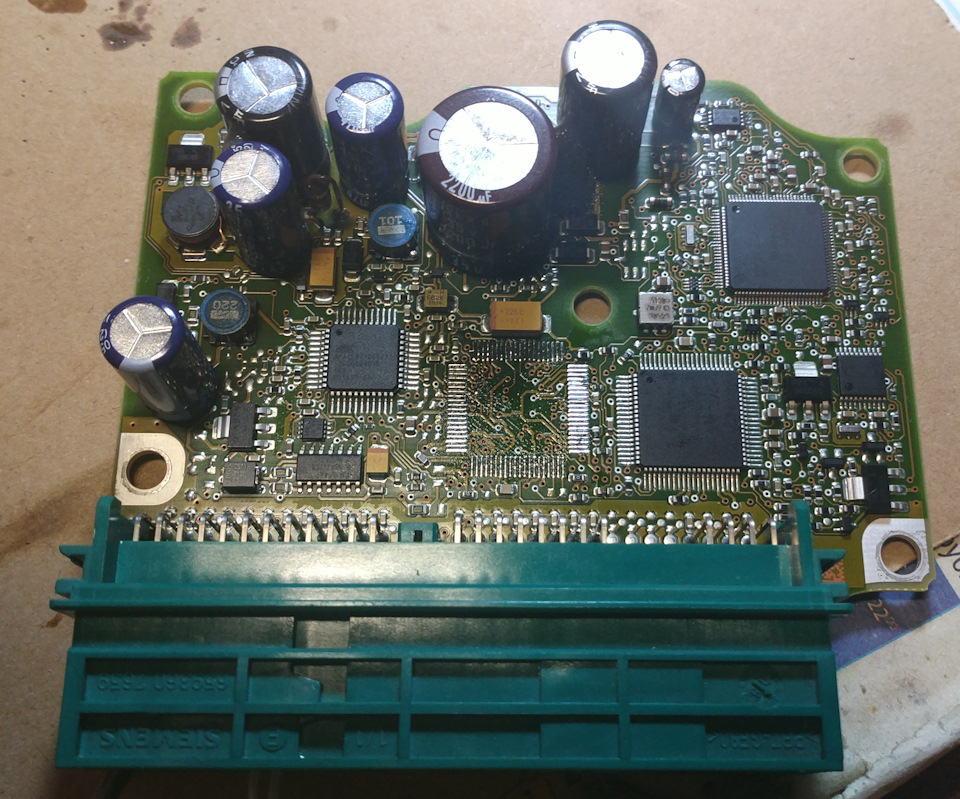

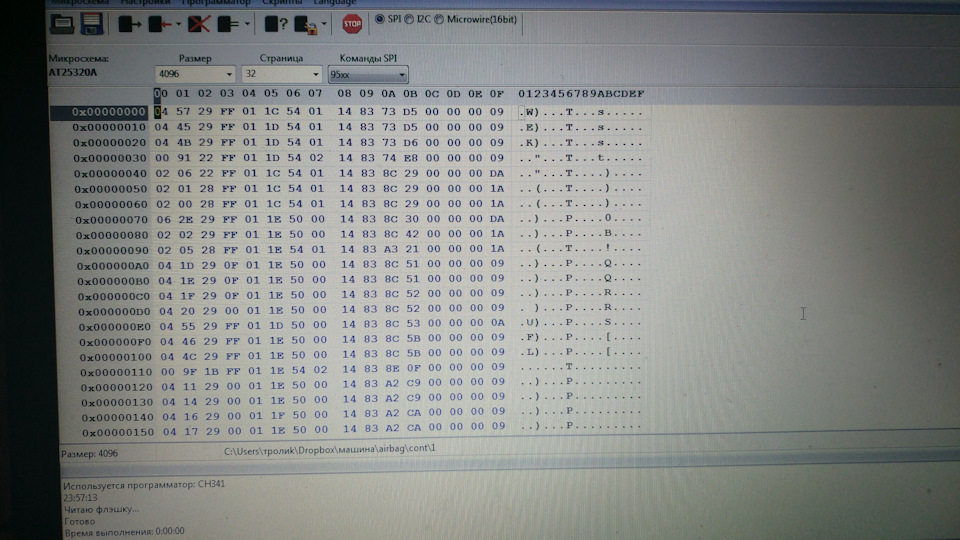

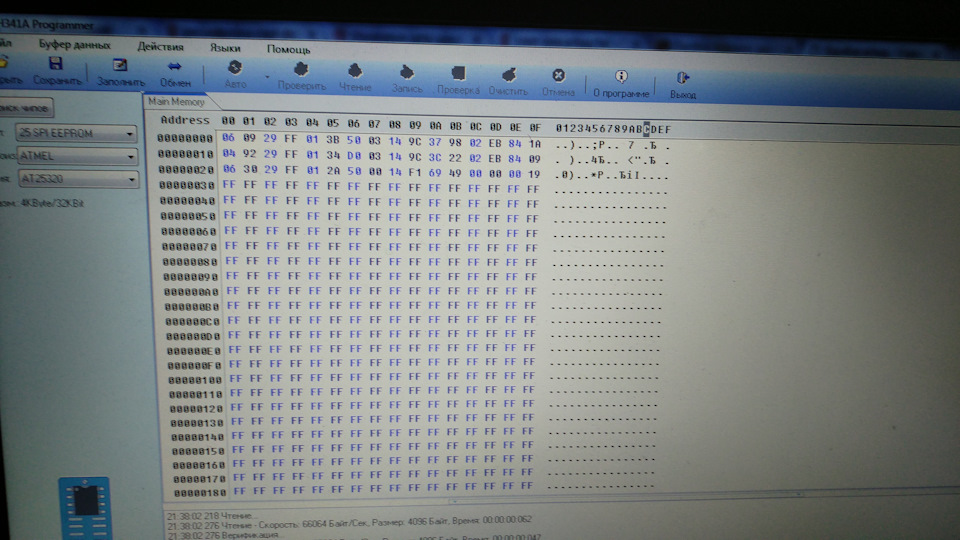

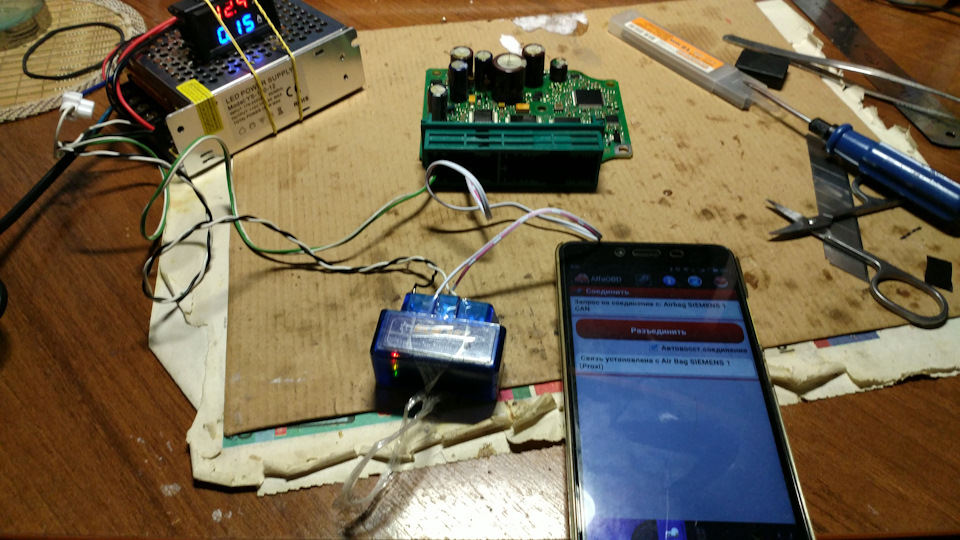

Снял блок, вскрыл, отпаял память и прочитал дамп. В нем действительно были ошибки, много разных. Затер и припаял обратно, но не ставил на авто, запустил дома от блока питания и подключил к обд. Программа увидела его, все хорошо, но ошибка b1002 появляется примерно через 30-40 сек. и я ожидал увидеть ошибки отсутствия подушек, но они так и не появились. Стало понятно, что блок не может пройти диагностику, или микруха какая-то сдохла, или еще что-то по плате… Примерно неделю вечерами ругал его паяльником, он оказался непослушным и я забил на это дело.

Прошло больше месяца, решил снова попробовать. Спасибо Диме, приобрел у него блок Континенталь после ДТП. Получил на почте и сразу дома подключил к блоку и обд, как ни странно он не заработал, а только не сильно грелся. Нужно вскрывать и смотреть.

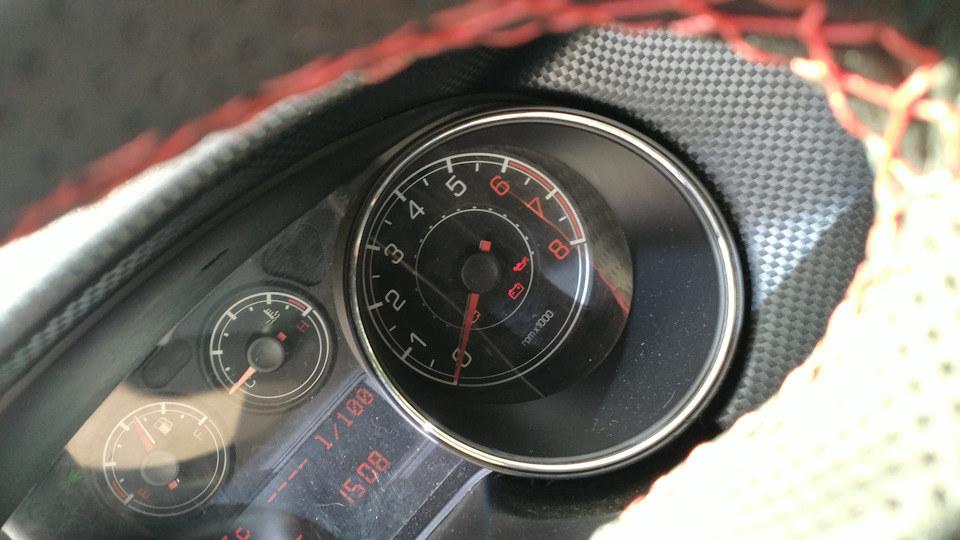

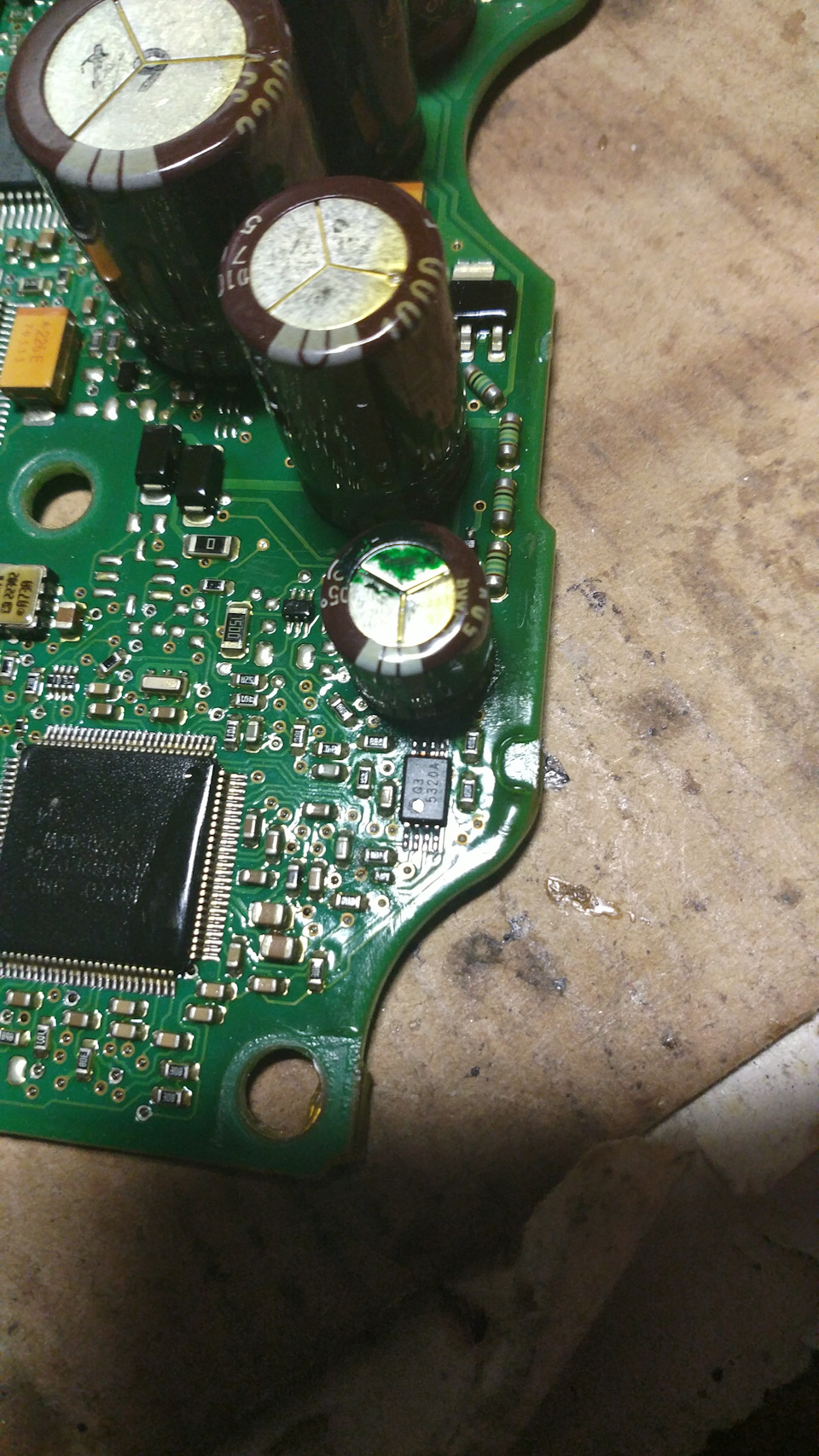

Сгорел драйвер, я поставил со своего донора и потер сразу все ошибки из памяти. И…о чудо, все работает и ошибок нет, только отсутствие подушек и т.д. Но я решил проверить его, сам процесс не получилось заснять, но расскажу. Вместо подушек припаял резисторы 2,2кОм последовательно через мелкую лампу (как в подсветке приборов). Долго мучился с имитацией ДТП, но все же как-то получилось два раза, лампы как и ожидалось загорелись и сгорели. Довольный результатом опять влил дамп и собрал все до кучи. Поставил на авто и вот результат, ошибки нет =)

Доволен как слон. Но осталась другая проблема, мигает пробег и это уже другая история… о ней есть на форуме
