B102a ошибка srs

AIRBAG СНПБ

система надувных подушек безопасности

коды неисправностей

принципиальная схема

назначение контактов



B1001 B1002 B1003

B1004 B1040 B1042

B1044 B10C0 — B10CE B1081 — B1084

B10B1 — B10BE B109A — B109C

Принципиальная схема СНПБ автомобилей семейств LADA KALINA, LADA PRIORA.

НПБ — надувная подушка безопасности; РБ — ремень безопасности;

БУСНПБ — блок управления системы надувных подушек безопасности;

МНПБВ — модуль надувной подушки безопасности водителя;

МНПБП — модуль надувной подушки безопасности пассажира;



Назначение контактов CНПБ автомобилей семейств LADA KALINA, LADA PRIORA:

Контакт №1 — НПБ водителя, контакт «-«

Контакт №2 — НПБ водителя, контакт «+»

Контакт №3 — НПБ пассажира, контакт «-«

Контакт №4 — НПБ пассажира, контакт «+»

Контакт №7 — Преднатяжитель РБ пассажира, контакт «-«

Контакт №8 — Преднатяжитель РБ водителя, контакт «+»

Контакт №9 — Преднатяжитель РБ водителя, контакт «-«

Контакт №10 — Сигнализатор диагностики в комбинации приборов

Контакт №11 — Общий провод (масса)

Контакт №25 — К клемме «15» выключателя зажигания

Контакт №30 — Преднатяжитель РБ пассажира, контакт «+»

Контакт №46 — Контакт «М» диагностической колодки (К-линия)

Коды неисправностей АВС ВАЗ

B1001

Утечка на плюс контакта 30 «+» РБ пассажира

Утечка на минус контакта 7 «-» РБ пассажира

Высокое сопротивление контактов 7 и 30 РБ пассажира

— надёжность присоединения колодки жгута панели приборов к БУСНПБ;

— надёжность присоединения колодки к РБ

— электрическую цепь к БУСНПБ на обрыв(перед проверкой цепи

обязательно отсоеденить колодки от БУСНПБ и РБ

Низкое сопротивление контактов 7 и 30 РБ пассажира

— полноту и надёжность фиксации колодки в разъёме РБ

(причиной возникновения данной неисправности может быть

не зафиксированная колодка в разъёме ремня безопасности);

— электрическую цепь к БУСНПБ на замыкание между контактами

(перед проверкой цепи обязательно отсоеденить колодки от БУСНПБ и РБ.

B1002

Утечка на плюс контакта 8 «+» РБ водителя

Утечка на минус контакта 9 «-» РБ водителя

Высокое сопротивление контактов 8 и 9 РБ водителя

— надёжность присоединения колодки жгута панели приборов к БУСНПБ;

— надёжность присоединения колодки к РБ

— электрическую цепь к БУСНПБ на обрыв(перед проверкой цепи

обязательно отсоеденить колодки от БУСНПБ и РБ

Низкое сопротивление контактов 8 и 9 РБ водителя

— полноту и надёжность фиксации колодки в разъёме РБ

(причиной возникновения данной неисправности может быть

не зафиксированная колодка в разъёме ремня безопасности);

— электрическую цепь к БУСНПБ на замыкание между контактами

(перед проверкой цепи обязательно отсоеденить колодки от БУСНПБ и РБ.

B1003

Утечка на плюс контакта 2 «+» ПБ водителя

Утечка на минус контакта 1 «-» ПБ водителя

Высокое сопротивление контактов 1 и 2 ПБ водителя

— надёжность присоединения колодки жгута панели приборов к БУСНПБ;

— надёжность присоединения колодки к МНПБВ

— электрическую цепь к БУСНПБ на обрыв(перед проверкой цепи

обязательно отсоеденить колодки от БУСНПБ и МНПБВ

Низкое сопротивление контактов 1 и 2 ПБ водителя

— полноту и надёжность фиксации колодки в разъёме МРПБВ

(причиной возникновения данной неисправности может быть

не установленный фиксатор в Г -образной колодке к МНПБВ);

— электрическую цепь к БУСНПБ на замыкание между контактами

(перед проверкой цепи обязательно отсоеденить колодки от БУСНПБ и МНПБВ.

B1004

Утечка на плюс контакта 4 «+» ПБ пассажира

Утечка на минус контакта 3 «-» ПБ пассажира

Высокое сопротивление контактов 3 и 4 ПБ пассажира

— надёжность присоединения колодки жгута панели приборов к БУСНПБ;

— надёжность присоединения колодки к МНПБП

— электрическую цепь к БУСНПБ на обрыв(перед проверкой цепи

обязательно отсоеденить колодки от БУСНПБ и МНПБП

Низкое сопротивление контактов 3 и 4 ПБ пассажира

— полноту и надёжность фиксации колодки в разъёме МРПБП

(причиной возникновения данной неисправности может быть

не установленный фиксатор в Г -образной колодке к МНПБП);

— электрическую цепь к БУСНПБ на замыкание между контактами

(перед проверкой цепи обязательно отсоеденить колодки от БУСНПБ и МНПБП.

B1040

Утечка на плюс контакта 10 сигнализатора диагностики

Утечка на минус контакта 10 сигнализатора диагностики

B1042

Напряжение питания вне рабочего диапазона(>= 16,5B или <= 10,0В)

Низкое напряжение питания из-за дребезга контактов АКБ

B1044

Неправильное подключение линий запала

B10С0 — В10СЕ

Внутренняя неисправность блока управления СНПБ

— заменить БУСНПБ

B1081 — В1084

Внутренняя неисправность блока управления СНПБ

— заменить БУСНПБ

B10В1 — В10ВЕ

Внутренняя неисправность блока управления СНПБ

— заменить БУСНПБ

B109А — В109С

Внутренняя неисправность блока управления СНПБ

— заменить БУСНПБ

Принесли после чужих рук и получилось более менее разобраться со второго захода. Изначально был переполнен счетчик ошибок, после очистки чужими руками = вывалилась ошибка о калибровке — error 9448518 она же error B102C — калибровка не выполнена.

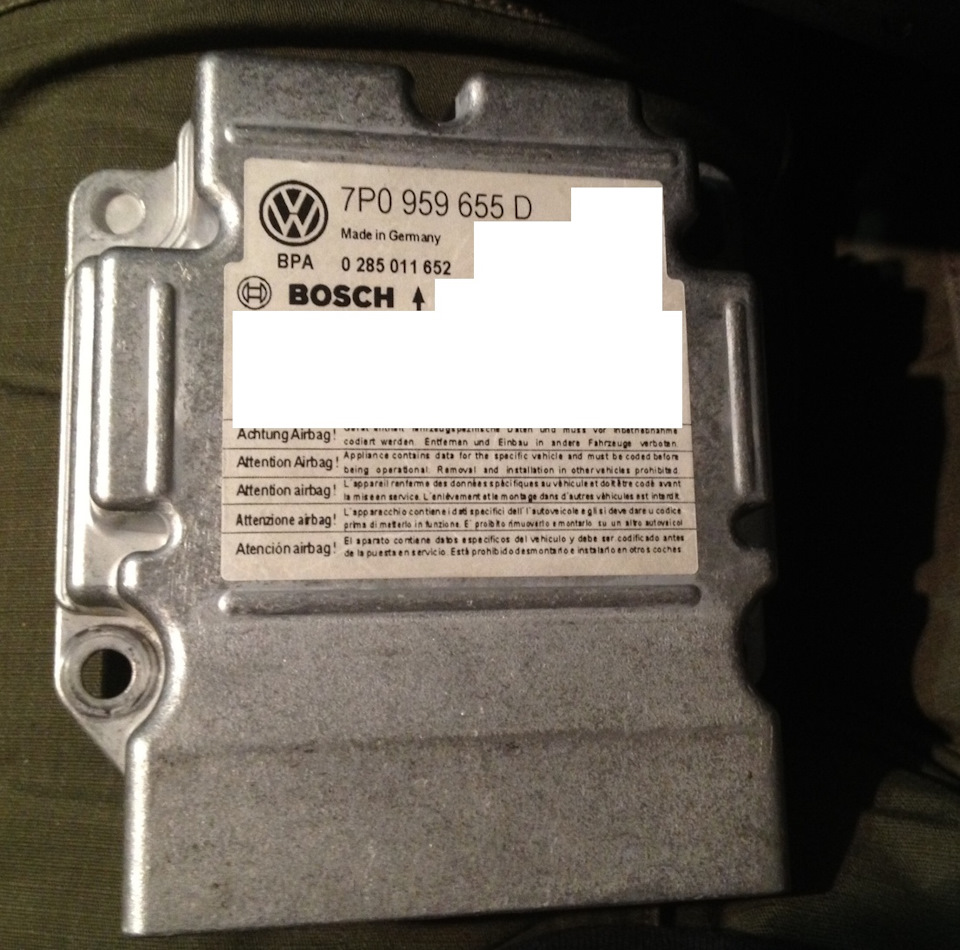

Блок выглядит так:

Ставились и на Туарег NF и на Порш Кайен.

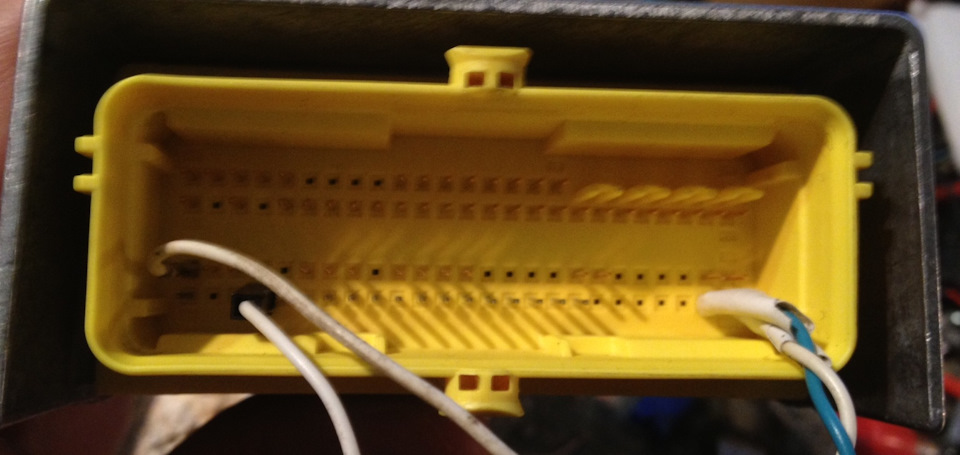

Включил блок на столе — ошибка о калибровке есть. Из подключения — земля, питание да кан. Кан повертрейн — можно подключать к диагностике без гейтвея.

Блок собран классически для боша — SPI eeprom 95640, ARM процессор TMS470 серии и все остальное в виде источника вторичного питания, драйверов подушек, аналоговых(!) акселерометров и прочего.

В первый заход нашел кусок области еепрома и подставил в этот еепром от донора. Ошибка о адаптации ушла — но поменялась комплектация блока — появились подушки которых нет в машине и изменились данные о защите компонентов (те данные что не дают ставить беу детали на более менее свежие машины концерна VAG).

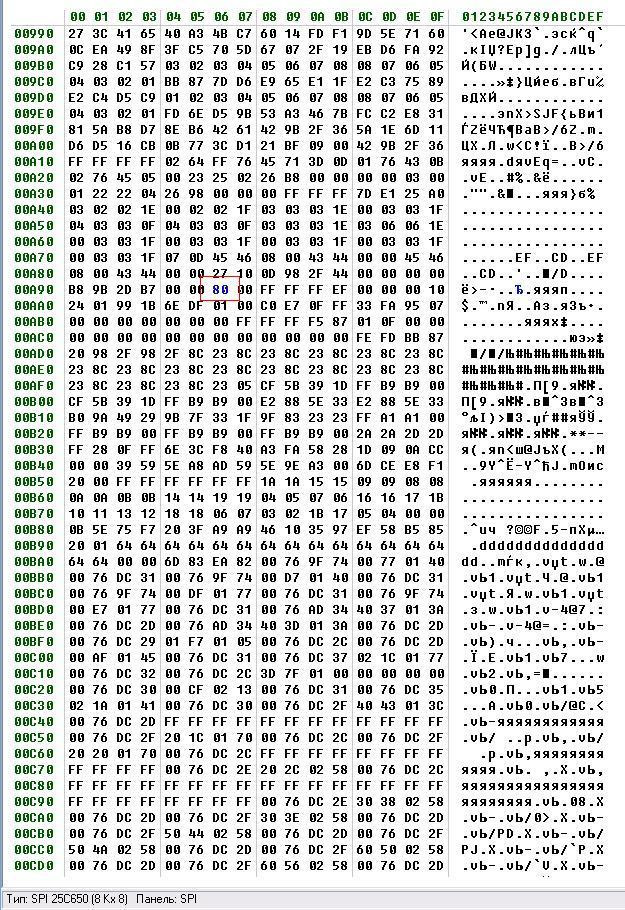

Во второй заход в еепроме локализовал флаг о этой невыполненной адаптации:

Но его изменение с 0х80 на положенные 0х00 приводили к новой ошибке о неправильной CRC (контрольной сумме) и блок впадал в ступор — ошибки не удаляются и прочие неприятности. Пришлось поковыряться.

Тут сделаю небольшое отступление: — Весь еепром разбит на блоки, каждый блок закрыт контрольной суммой. Некоторые блоки дублируются, некоторые нет.

И как оказалось = контрольную сумму на флаг искал зря — так как был неверен совершенно другой блок закрытый контрольной суммой, а область флага адаптации контрольной суммы не имеет вообще. И когда скидывал флаг о невыполненой адаптации, блок обращал внимание на контрольные суммы по еепрому в целом. Покурил с донорскими еепромами — и расписал еепром в виде блоков и контролек. В одном из блоков еепрома этого блока CRC не сошлась относительно доноров.

Дальше дело было за калькуляцией контрольной суммы и восстановления данных в этом блоке еепром.

Все Морально удовлетворен.

p.s. Вопрос был чисто теоретический — был интерес решить проблему и понять из за чего она.

Система SRS

Индикатором ошибки системы SRS(подушки безопасности) является лампа «SRS»(она же «подушка безопасности», «Air Bag»), которая постоянно горит или мигает.

Для считывания ошибок SRS нужно выполнить следующее:

Убедится, что АКБ заряжена.

Включить зажигание (замок в положение «ON», двигатель не запускать)

Система в пользовательском режиме. Наблюдаем за лампой «SRS»:

непрерывно горит 7 секунд и гаснет — ошибок нет, действий не требуется!

непрерывно горит 7 секунд, после чего начинает мигать с интервалом в пол секунды — система неисправна, переходим к п.4

непрерывно горит и не гаснет — имеются сработавшие подушки(преднатяжители ремней) или неисправность электрических цепей, переходим к п.4

не горит совсем — неисправность приборной панели или электрических цепей

Переходим из пользовательского режима в диагностический:

Для машин до 2000г.в.:

Выключаем зажигание, затем снова включаем и в течение 7 секунд пять раз нажимаем «концевик» водительской двери. При наличии ошибок система перейдет в диагностический режим и лампа «SRS» начнет мигать, указывая код неисправности.

Для машин после 2000г.в.:

Выключаем зажигание и включаем снова.

После того, как лампа «SRS» отгорит положенные 7 секунд и погаснет сразу же выключаем зажигание и ждем пять секунд. Повторяем п.1 и 2 ещё два раза.

Включаем зажигание. При наличии ошибок система перейдет в диагностический режим и по истечении 7-и секунд лампа «SRS» начнет мигать, указывая код неисправности.

Коды показываются как наборы, каждый из которых начинается со стартовой последовательности: для передних подушек и блока диагностики — одна вспышка длительностью 3 секунды, для боковых подушек(в спинках сидений) — две вспышки, длительностью 1,5 секунды с паузой 0,5 секунды. За стартовой последовательностью следует пауза длительностью 2 секунды и серия коротких вспышек, обозначающих код неисправности (см. ниже).

В диагностическом режиме система останется даже после выключения зажигания. Если на момент перехода в диагностический режим неисправность была устранена, то данной операцией производится стирание из памяти кода неисправности системы SRS.

Для возврата из диагностического режима в пользовательский после устранения неисправности нужно выключить и включить зажигание в течении 1 секунды. Если требуется перейти в пользовательский режим до устранения неисправности нужно повторить те же действия, которые выполнялись для входа в диагностический режим.

Коды неисправностей SRS:

Передние подушки и блок диагностики:

0(нет кода, повторяется только 3-х секундный стартовый сигнал) — имеется ошибка, которая ранее не была стерта после устранения неисправности или возникала «плавающая» неисправность

1 — неисправность цепи преднатяжителя ремня сиденья пассажира

2 — неисправность цепи подушки водителя, в т.ч. шлейфа рулевой колонки

3 — неисправность цепи преднатяжителя ремня сиденья водителя

7 — неисправность блока диагностики

8 — неисправность цепи подушки пассажира

Боковые подушки:

1 — неисправность цепи правой подушки

2 — неисправность цепи левой подушки

3 — неисправность правого датчика удара(satellite sensor)

4 — неисправность левого датчика удара(satellite sensor)

Процедура диагностики

Неисправность SRS часто возникает из-за случайного или неслучайного отсоединения разъема под водительским или пассажирским сиденьем с последующим включением зажигания, поэтому в случае неожиданного возникновения неисправности первым делом нужно проверить разъемы яркого желтого цвета под сидениями.

В случае необходимости демонтажа сидений, во избежание появления ошибки SRS первым делом нужно выключить зажигание и не включать его до тех пор, пока желтые разъемы не будут подключены. Аналогичным образом нужно поступать при демонтаже рулевого колеса и пассажирского модуля подушки безопасности.

Ошибка подушки безопасности

Как узнать проблему, не обращаясь в сервис

Начнем с того, что индикатор подушек умеет показывать ошибку. При включении зажигания, он загорается, затем гаснет, отмаргивает дважды код неисправности и загорается вновь.

Код отмаргивается так:

• Мигает количество раз, равное первой цифре кода
• Коротка пауза
• Мигает количество раз, равное второй цифре кода
• Длинная пауза
• Мигает количество раз, равное первой цифре кода
• Коротка пауза
• Мигает количество раз, равное второй цифре кода
• Очень длинная пауза
• Загорается постоянно

Расшифровка кодов для машин, изготовленных после ноября 2004г.

• 0-0 — /B1317/ — Высокое напряжение аккумулятора


  Лампа горит постоянно. Проблема в системе зарядки
  ПРОВЕРЬТЕ систему зарядки

• 0-0 — /B1318/ — Низкое напряжение аккумулятора


  Лампа горит постоянно. Проблема в системе зарядки
  ПРОВЕРЬТЕ систему зарядки

• 1-2 — /B1342/ — Модуль управления подушками безопасности неисправен.


  УСТАНОВИТЕ новый модуль управления подушками безопасности

• 1-3 — /B1231/ — Превышено пороговое значение продольного ускорения


  Полная загрузка памяти данных о столкновении
  Память данных о столкновении можно очищать максимум пять раз.
  *Очистите память данных о столкновении с помощью диагностического прибора, одобренного компанией Ford. Повторите самопроверку, СОТРИТЕ коды DTC.

• 1-9 — Проблема с подушкой безопасности водителя


  /B1916/ — Короткое замыкание на + аккумулятора электрической цепи подушки безопасности водителя
  /B1932/ — Разрыв электрической цепи подушки безопасности водителя
  /B1934/ — Низкое сопротивление электрической цепи подушки безопасности водителя
  /B1936/ — Короткое замыкание на массу электрической цепи подушки безопасности водителя

• 2-1 — Проблема с подушкой безопасности пассажира


  /B1925/ — Короткое замыкание на + аккумулятора электрической цепи подушки безопасности пассажира
  /B1933/ — Разрыв электрической цепи подушки безопасности пассажира
  /B1935/ — Низкое сопротивление электрической цепи подушки безопасности пассажира
  /B1938/ — Короткое замыкание на массу электрической цепи подушки безопасности пассажира

• 2-2 — Проблема с боковой подушкой безопасности водителя


  /B1992/ — Короткое замыкание на + аккумулятора электрической цепи боковой подушки безопасности водителя
  /B1993/ — Короткое замыкание на массу электрической цепи боковой подушки безопасности водителя
  /B1994/ — Разрыв электрической цепи боковой подушки безопасности водителя
  /B1995/ — Низкое сопротивление электрической цепи воспламенителя боковой подушки безопасности водителя

• 2-3 — Проблема с боковой подушкой безопасности пассажира


  /B1996/ — Короткое замыкание на + аккумулятора электрической цепи боковой подушки безопасности пассажира
  /B1997/ — Короткое замыкание на массу электрической цепи боковой подушки безопасности пассажира
  /B1998/ — Разрыв электрической цепи боковой подушки безопасности пассажира
  /B1999/ — Низкое сопротивление электрической цепи воспламенителя боковой подушки безопасности пассажира

• 2-4 — Проблема со шторкой безопасности со стороны водителя


  /B2773/ — Низкое сопротивление электрической цепи воспламенителя верхней боковой подушки безопасности со стороны водителя
  /B2774/ — Разрыв электрической цепи верхней боковой подушки безопасности со стороны водителя
  /B2775/ — Короткое замыкание на массу электрической цепи верхней боковой подушки безопасности со стороны водителя
  /B2776/ — Короткое замыкание на + аккумулятора электрической цепи верхней боковой подушки безопасности со стороны водителя

• 2-5 — Проблема со шторкой безопасности со стороны пассажира


  /B2777/ — Низкое сопротивление электрической цепи воспламенителя верхней боковой подушки безопасности со стороны пассажира
  /B2778/ — Разрыв электрической цепи верхней боковой подушки безопасности со стороны пассажира
  /B2779/ — Короткое замыкание на массу электрической цепи верхней боковой подушки безопасности со стороны пассажира
  /B2780/ — Короткое замыкание на + аккумулятора электрической цепи верхней боковой подушки безопасности со стороны пассажира

• 3-3 — Проблема с преднатяжителем ремня водителя


  /B1877/ — Разрыв электрической цепи преднатяжителя ремня безопасности водителя.
  /B1878/ — Короткое замыкание на + аккумулятора электрической цепи преднатяжителя ремня безопасности водителя
  /B1879/ — Короткое замыкание на массу электрической цепи преднатяжителя ремня безопасности водителя
  /B1885/ — Низкое сопротивление электрической цепи преднатяжителя ремня безопасности водителя

• 3-4 — Проблема с преднатяжителем ремня пассажира


  /B1881/ — Разрыв электрической цепи преднатяжителя ремня безопасности пассажира.
  /B1882/ — Короткое замыкание на + аккумулятора электрической цепи преднатяжителя ремня безопасности пассажира
  /B1883/ — Короткое замыкание на массу электрической цепи преднатяжителя ремня безопасности пассажира
  /B1886/ — Низкое сопротивление электрической цепи преднатяжителя ремня безопасности пассажира

• 4-3 — /B2444/ — Внутренняя неисправность датчика бокового удара со стороны водителя


  УСТАНОВИТЕ новый датчик бокового удара со стороны водителя.

• 4-3 — /U2017/ — Сбой передачи данных датчика бокового удара со стороны водителя


  ПРОВЕРЬТЕ калибровку датчика бокового удара со стороны водителя.

• 4-4 — /B2445/ — Внутренняя неисправность датчика бокового удара со стороны пассажира


  УСТАНОВИТЕ новый датчик бокового удара со стороны пассажира

• 4-4 — /U2017/ — Сбой передачи данных датчика бокового удара со стороны пассажира


  ПРОВЕРЬТЕ калибровку датчика бокового удара со стороны пассажира.

• 5-4 — /B2477/ — Сбой конфигурации модуля управления подушками безопасности


  НАСТРОЙТЕ конфигурацию модуля управления подушками безопасности

• 5-6 — Проблема с переключателем отключения передней подушки безопасности


  /B2791/ — Характеристики переключателя отключения подушки безопасности вне допустимого диапазона
  /B2791/ — Переключатель отключения подушки безопасности в среднем положении

Лампа горит постоянно (вообще постоянно):

• Модуль управления подушками безопасности отсоединен или неисправен.
• B1869: Разрыв или короткое замыкание на массу электрической цепи контрольной лампы подушек безопасности.

Лампа не горит или горит постоянно (в зависимости от случая):

• B1868: Электрическая цепь контрольной лампы подушек безопасности. Общая электрическая неисправность.

Лампа НЕ ГОРИТ вообще:

• B1870: Короткое замыкание на + аккумулятора электрической цепи контрольной лампы подушек безопасности

Расшифровка кодов для машин, изготовленных до ноября 2004г.

• 1-3 — /B1231/ Превышено пороговое значение продольного ускорения


  Очистите память данных о столкновении с помощью WDS.
  Повторите самопроверку, СОТРИТЕ коды DTC.
  Память данных о столкновении можно очищать максимум пять раз.

• 1-2 — Модуль управления подушками безопасности неисправен


  УСТАНОВИТЕ новый модуль управления подушками безопасности

• 1-4 — /B1921/ — Разрыв электрической цепи заземления функции мониторинга подушек безопасности.


  УСТАНОВИТЕ новый модуль управления подушками безопасности.

• 1-5 — /С1414/ — Неправильный вариант модуля.


  УСТАНОВИТЕ новый модуль управления подушками безопасности.

• 1-9 — Проблема с подушкой безопасности водителя


  /B1916/ — Короткое замыкание на + аккумулятора электрической цепи подушки безопасности водителя
  /B1916/ — Короткое замыкание на + аккумулятора электрической цепи первой ступени подушки безопасности водителя.
  /B1932/ — Разрыв электрической цепи подушки безопасности водителя
  /B1934/ — Низкое сопротивление электрической цепи подушки безопасности водителя
  /B1936/ — Короткое замыкание на массу электрической цепи подушки безопасности водителя
  /B2228/ Короткое замыкание на массу электрической цепи второй ступени подушки безопасности водителя.
  /B2229/ Короткое замыкание на массу электрической цепи второй ступени подушки безопасности пассажира.
  /B2231/ Короткое замыкание на + аккумулятора электрической цепи второй ступени подушки безопасности пассажира.
  /B2233/ Разрыв электрической цепи второй ступени подушки безопасности пассажира.
  /B2235/ Низкое сопротивление электрической цепи воспламенителя второй ступени подушки безопасности пассажира.

• 2-1 — Проблема с подушками безопасности пассажира


  /B1925/ — Короткое замыкание на + аккумулятора электрической цепи подушки безопасности пассажира
  /B1933/ — Разрыв электрической цепи подушки безопасности пассажира
  /B1935/ — Низкое сопротивление электрической цепи подушки безопасности пассажира
  /B1938/ — Короткое замыкание на массу электрической цепи подушки безопасности пассажира /B1996/ — Короткое замыкание на + аккумулятора электрической цепи боковой подушки безопасности пассажира
  /B1997/ — Короткое замыкание на массу электрической цепи боковой подушки безопасности пассажира
  /B1998/ — Разрыв электрической цепи боковой подушки безопасности пассажира
  /B1999/ — Низкое сопротивление электрической цепи воспламенителя боковой подушки безопасности пассажира
  /B2229/ Короткое замыкание на массу электрической цепи второй ступени подушки безопасности пассажира.
  /B2231/ Короткое замыкание на + аккумулятора электрической цепи второй ступени подушки безопасности пассажира.
  /B2233/ Разрыв электрической цепи второй ступени подушки безопасности пассажира.
  /B2235/ Низкое сопротивление электрической цепи воспламенителя второй ступени подушки безопасности пассажира.

• 2-2 — Проблема с боковой подушкой безопасности водителя


  /B1992/ — Короткое замыкание на + аккумулятора электрической цепи боковой подушки безопасности водителя
  /B1993/ — Короткое замыкание на массу электрической цепи боковой подушки безопасности водителя
  /B1994/ — Разрыв электрической цепи боковой подушки безопасности водителя
  /B1995/ — Низкое сопротивление электрической цепи воспламенителя боковой подушки безопасности водителя

• 2-4 — Проблема со шторкой безопасности со стороны водителя


  /B2773/ — Низкое сопротивление электрической цепи воспламенителя верхней боковой подушки безопасности со стороны водителя
  /B2774/ — Разрыв электрической цепи верхней боковой подушки безопасности со стороны водителя
  /B2775/ — Короткое замыкание на массу электрической цепи верхней боковой подушки безопасности со стороны водителя
  /B2776/ — Короткое замыкание на + аккумулятора электрической цепи верхней боковой подушки безопасности со стороны водителя

• 2-5 — Проблема со шторкой безопасности со стороны пассажира


  /B2777/ — Низкое сопротивление электрической цепи воспламенителя верхней боковой подушки безопасности со стороны пассажира
  /B2778/ — Разрыв электрической цепи верхней боковой подушки безопасности со стороны пассажира
  /B2779/ — Короткое замыкание на массу электрической цепи верхней боковой подушки безопасности со стороны пассажира
  /B2780/ — Короткое замыкание на + аккумулятора электрической цепи верхней боковой подушки безопасности со стороны пассажира

• 3-3 — Проблема с преднатяжителем ремня водителя


  /B1877/ — Разрыв электрической цепи преднатяжителя ремня безопасности водителя.
  /B1878/ — Короткое замыкание на + аккумулятора электрической цепи преднатяжителя ремня безопасности водителя
  /B1879/ — Короткое замыкание на массу электрической цепи преднатяжителя ремня безопасности водителя
  /B1885/ — Низкое сопротивление электрической цепи преднатяжителя ремня безопасности водителя

• 3-4 — Проблема с преднатяжителем ремня пассажира


  /B1881/ — Разрыв электрической цепи преднатяжителя ремня безопасности пассажира.
  /B1882/ — Короткое замыкание на + аккумулятора электрической цепи преднатяжителя ремня безопасности пассажира
  /B1883/ — Короткое замыкание на массу электрической цепи преднатяжителя ремня безопасности пассажира
  /B1886/ — Низкое сопротивление электрической цепи преднатяжителя ремня безопасности пассажира

• 4-2 — Проблема с датчиком переднего удара


  /B2226/ — Внутренняя неисправность датчика переднего удара. (Замена датчика)
  /B2227/ — Неисправность линии передачи данных датчика переднего удара.

• 4-3 — /B2444/ — Внутренняя неисправность датчика бокового удара со стороны водителя.


  УСТАНОВИТЕ новый датчик бокового удара со стороны водителя.

• 4-3 — /U2017/ — Сбой передачи данных датчика бокового удара со стороны водителя


  ПРОВЕРЬТЕ калибровку датчика бокового удара со стороны водителя.

• 4-4 — /U2017/ — Сбой передачи данных датчика бокового удара со стороны пассажира


  ПРОВЕРЬТЕ калибровку датчика бокового удара со стороны пассажира.

• 4-4 — /B2445/ — Внутренняя неисправность датчика бокового удара со стороны пассажира.


  УСТАНОВИТЕ новый датчик бокового удара со стороны пассажира.

• 5-4 — /B2477/ — Неправильная конфигурация модуля управления подушками безопасности.


  НАСТРОЙТЕ конфигурацию модуля управления подушками безопасности.

• 5-6 — Проблема с переключателем отключения передней подушки безопасности


  /B2791/ — Характеристики переключателя отключения подушки безопасности вне допустимого диапазона
  /B2791/ — Переключатель отключения подушки безопасности в среднем положении

Лампа горит постоянно (вообще постоянно):

• Модуль управления подушками безопасности отсоединен или неисправен.
• B1869: Разрыв или короткое замыкание на массу электрической цепи контрольной лампы подушек безопасности.

Лампа не горит или горит постоянно (в зависимости от случая):

• B1868: Электрическая цепь контрольной лампы подушек безопасности. Общая электрическая неисправность.

Лампа НЕ ГОРИТ вообще:

• B1870: Короткое замыкание на + аккумулятора электрической цепи контрольной лампы подушек безопасности

Предупреждения при работе с системой пассивной безопасности

ВНИМАНИЕ! Настоятельно не рекомендуется заниматься ремонтом пассивной системы безопасности самостоятельно!
ВНИМАНИЕ! Перед любыми действиями с пассивной системой безопаности, в обязательном порядке отключите АКБ и выждите не менее 1 минуты.
ВНИМАНИЕ! Категорически запрещается прозвонка тестером подушек безопасности и преднатяжителей ремней. Для проверки кабеля отключите от него подушку или преднатяжитель.

_{Источник.}

Код неисправности	Описание кода неисправности для послепродажного обслуживания
7150	Ошибка информации о скорости автомобиля : Не характеризуется
71AD	Наличие неисправности в компьютере выявления наезда на пешехода : Не характеризуется
7362	Неисправность сигнализатора выключателя подушки безопасности переднего пассажира : Не характеризуется
7363	Неисправность общего сигнализатора : Не характеризуется
7364	Ошибка в распознавании пассажира на сиденье : Не характеризуется
7365	Ошибка концевого выключателя определения непристегнутого ремня безопасности водителя : Не характеризуется
7366	Неисправность контактора непристегнутого ремня переднего пассажира : Не характеризуется
7C57	Ошибка в распознавании пассажира на сиденье : Не характеризуется
7CC0	Ошибка датчика ремня безопасности водителя : Не характеризуется
7CC2	Ошибка датчика ремня безопасности пассажира : Не характеризуется
8610	Дефект: отсутствие связи с левым боковым передним сателлитом : Отсутствие сигнала
8611	Ошибка: отсутствие связи с передним правым датчиком бокового удара : Отсутствие сигнала
8612	Отсутствие связи с задним левым датчиком бокового удара : Отсутствие сигнала
8613	Отсутствие связи с задним правым датчиком бокового удара : Отсутствие сигнала
8614	Ошибка переднего периферийного датчика с левой стороны : Отсутствие сигнала
8615	Неисправность фронтального правого сателлита : Отсутствие сигнала
8616	Ошибка сателлита передней левой двери (дополнительного) : Отсутствие сигнала
8617	Ошибка сателлита передней правой двери (дополнительного) : Отсутствие сигнала
9601	Неисправность подушки безопасности водителя (уровень 1) присутствует, но не определена : Ошибка соответствия
9602	Неисправность подушки безопасности водителя (уровень 2) присутствует, но не определена : Ошибка соответствия
9603	Неисправность подушки безопасности 1 имеется, но не определена : Ошибка соответствия
9604	Неисправность подушки безопасности 2 имеется, но не определена : Ошибка соответствия
9605	Преднатяжитель ремня безопасности водителя имеется, но отсутствует его конфигурация : Ошибка соответствия
9606	Преднатяжитель ремня безопасности пассажира имеется, но отсутствует его конфигурация : Ошибка соответствия
9607	Ошибка: левая передняя боковая подушка безопасности имеется, но не конфигурирована : Ошибка соответствия
9608	Ошибка: правая передняя боковая подушка безопасности имеется, но не конфигурирована : Ошибка соответствия
9609	Неисправность боковой подушки безопасности, расположенной сзади слева, присутствует, но не определена : Ошибка соответствия
960A	Неисправность боковой подушки безопасности, расположенной сзади справа, присутствует, но не определена : Ошибка соответствия
960B	Неисправность боковой левой подушки безопасности шторного типа присутствует, но не определена : Ошибка соответствия
960C	Неисправность боковой правой подушки безопасности шторного типа присутствует, но не определена : Ошибка соответствия
960D	Неисправность подушки безопасности для защиты коленей водителя присутствует, но не определена : Ошибка соответствия
960E	Неисправность подушки безопасности для защиты коленей пассажира присутствует, но не определена : Ошибка соответствия
9610	Неисправность переднего левого датчика бокового удара присутствует, но не определена : Ошибка соответствия
9611	Неисправность переднего правого датчика бокового удара присутствует, но не определена : Ошибка соответствия
9612	Задний левый датчик бокового удара имеется, но отсутствует его конфигурация : Ошибка соответствия
9613	Задний правый датчик бокового удара имеется, но отсутствует его конфигурация : Ошибка соответствия
9614	Ошибка переднего периферийного датчика с левой стороны : Ошибка соответствия
9615	Неисправность фронтального правого сателлита : Ошибка соответствия
9616	Ошибка сателлита передней левой двери (дополнительного) : Ошибка соответствия
9617	Ошибка сателлита передней правой двери (дополнительного) : Ошибка соответствия
9650	Ошибка напряжения питания : Ошибка соответствия
9651	Ошибка напряжения питания : Ошибка соответствия
9660	Ошибка выключателя подушки безопасности пассажира : Ошибка соответствия
9665	Неисправность датчика положения сиденья водителя : Ошибка соответствия
9666	Неисправность датчика положения сиденья переднего пассажира : Ошибка соответствия
9670	Ошибка: подушка безопасности, предотвращающая подныривание водителя, имеется, но не конфигурирована : Ошибка соответствия
9671	Ошибка: подушка безопасности, предотвращающая подныривание пассажира, имеется, но не конфигурирована : Ошибка соответствия
9675	Ошибка: левые боковые передняя и задняя подушки безопасности имеются, но не конфигурированы : Ошибка соответствия
9676	Ошибка: правые боковые передняя и задняя подушки безопасности имеются, но не конфигурированы : Ошибка соответствия
9677	Неисправность преднатяжителя обратной ветви ремня безопасности водителя присутствует, но не определена : Ошибка соответствия
9677	Дефект: преднатяжитель возврата переднего правого ремня имеется, но не конфигурирован : Ошибка соответствия
9690	Ошибка: левые боковые подушки и шторка безопасности имеются, но не конфигурированы : Ошибка соответствия
9691	Ошибка: правые боковые подушки и шторка безопасности имеются, но не конфигурированы : Ошибка соответствия
9692	Неисправность левых преднатяжителей (ряд 1 и 2), устанавливаемых серийно, присутствует, но не определена : Ошибка соответствия
9693	Неисправность правых преднатяжителей (ряд 1 и 2), устанавливаемых серийно, присутствует, но не определена : Ошибка соответствия
9694	Неисправность левых преднатяжителей (ряд 2 и 3), устанавливаемых серийно, присутствует, но не определена : Ошибка соответствия
9695	Неисправность правых преднатяжителей (ряд 2 и 3), устанавливаемых серийно, присутствует, но не определена : Ошибка соответствия
9696	Неисправность центрального преднатяжителя (ряд 2) присутствует, но не определена : Ошибка соответствия
9697	Неисправность центрального преднатяжителя (ряд 3) присутствует, но не определена : Ошибка соответствия
9698	Неисправность преднатяжителей ремней безопасности водителя и пассажира, устанавливаемых серийно, присутствует, но не определена : Ошибка соответствия
9699	Неисправность левого и правого преднатяжителей (ряд 2), устанавливаемых серийно, присутствует, но не определена : Ошибка соответствия
969A	Неисправность левого и правого преднатяжителей (ряд 3), устанавливаемых серийно, присутствует, но не определена : Ошибка соответствия
969B	Неисправность преднатяжителя обратной ветви ремня безопасности пассажира присутствует, но не определена : Ошибка соответствия
969B	Дефект: преднатяжитель возврата переднего правого ремня имеется, но не конфигурирован : Ошибка соответствия
969C	Неисправность задней левой дуги безопасности : Ошибка соответствия
969D	Неисправность задней правой дуги безопасности : Ошибка соответствия
969F	Неисправность центрального преднатяжителя (ряд 1) присутствует, но не определена : Ошибка соответствия
A601	Ошибка срабатывания воспламенителя газогенератора подушки безопасности со стороны водителя (уровень 1) : Короткое замыкание на плюс
A602	Ошибка срабатывания воспламенителя газогенератора подушки безопасности со стороны водителя (уровень 2) : Короткое замыкание на плюс
A603	Ошибка срабатывания воспламенителя газогенератора подушки безопасности со стороны пассажира (уровень 1) : Короткое замыкание на плюс
A604	Ошибка срабатывания воспламенителя газогенератора подушки безопасности со стороны пассажира (уровень 2) : Короткое замыкание на плюс
A605	Ошибка преднатяжителя ремня безопасности водителя : Короткое замыкание на плюс
A606	Ошибка преднатяжителя ремня безопасности пассажира : Короткое замыкание на плюс
A607	Неисправность детонатора левой передней боковой подушки безопасности : Короткое замыкание на плюс
A608	Неисправность детонатора правой передней боковой подушки безопасности : Короткое замыкание на плюс
A609	Неисправность детонатора боковой подушки безопасности, расположенной сзади слева : Короткое замыкание на плюс
A60A	Неисправность детонатора боковой подушки безопасности, расположенной сзади справа : Короткое замыкание на плюс
A60B	Неисправность воспламенителя модуля левой оконной подушки безопасности : Короткое замыкание на плюс
A60C	Ошибка срабатывания воспламенителя газогенератора правой шторки безопасности : Короткое замыкание на плюс
A60D	Ошибка электродетонатора коленной подушки безопасности водителя : Короткое замыкание на плюс
A60E	Неисправность детонатора коленной подушки безопасности пассажира : Короткое замыкание на плюс
A610	Неисправность переднего левого сателлита : Короткое замыкание на плюс
A611	Неисправность переднего правого сателлита : Короткое замыкание на плюс
A612	Неисправность заднего левого сателлита : Короткое замыкание на плюс
A613	Неисправность заднего правого сателлита : Короткое замыкание на плюс
A614	Ошибка переднего периферийного датчика с левой стороны : Короткое замыкание на плюс
A615	Неисправность фронтального правого сателлита : Короткое замыкание на плюс
A616	Ошибка сателлита передней левой двери (дополнительного) : Короткое замыкание на плюс
A617	Ошибка сателлита передней правой двери (дополнительного) : Короткое замыкание на плюс
A660	Ошибка выключателя подушки безопасности пассажира : Короткое замыкание на плюс
A665	Неисправность датчика положения сиденья водителя : Короткое замыкание на плюс
A666	Неисправность датчика положения сиденья переднего пассажира : Короткое замыкание на плюс
A670	Неисправность подушки безопасности, предотвращающей подныривание водителя : Короткое замыкание на плюс
A671	Неисправность подушки безопасности, предотвращающей подныривание пассажира : Короткое замыкание на плюс
A675	Неисправность детонаторов левых передней и задней боковых подушек безопасности, соединенных последовательно : Короткое замыкание на плюс
A676	Неисправность детонаторов правых передней и задней боковых подушек безопасности, соединенных последовательно : Короткое замыкание на плюс
A677	Ошибка натяжного устройства возврата ремня безопасности водителя : Короткое замыкание на плюс
A677	Дефект преднаятжителя возврата переднего левого ремня : Короткое замыкание на плюс
A690	Неисправность детонаторов боковой левой подушки безопасности и боковой левой подушки безопасности шторного типа, устанавливаемых серийно : Короткое замыкание на плюс
A691	Неисправность детонаторов боковой правой подушки безопасности и боковой правой подушки безопасности шторного типа, устанавливаемых серийно : Короткое замыкание на плюс
A692	Неисправность последовательно соединенных левых преднятяжителей рядов 1 и 2 : Короткое замыкание на плюс
A693	Неисправность последовательно соединенных правых преднятяжителей рядов 1 и 2 : Короткое замыкание на плюс
A694	Неисправность последовательно соединенных левых преднятяжителей рядов 2 и 3 : Короткое замыкание на плюс
A695	Неисправность последовательно соединенных правых преднятяжителей рядов 2 и 3 : Короткое замыкание на плюс
A696	Ошибка преднатяжителя ремня безопасности центрального ряда 2 : Короткое замыкание на плюс
A697	Ошибка преднатяжителя ремня безопасности центрального ряда 3 : Короткое замыкание на плюс
A698	Неисправность преднатяжителей ремней безопасности водителя и пассажира, устанавливаемых серийно : Короткое замыкание на плюс
A699	Неисправность левого и правого преднатяжителей (ряд 2), устанавливаемых серийно : Короткое замыкание на плюс
A69A	Неисправность левого и правого преднатяжителей (ряд 3), устанавливаемых серийно : Короткое замыкание на плюс
A69B	Ошибка натяжного устройства возврата ремня безопасности пассажира : Короткое замыкание на плюс
A69B	Дефект преднатяжителя возврата переднего правого ремня : Короткое замыкание на плюс
A69C	Неисправность задней левой дуги безопасности : Короткое замыкание на плюс
A69D	Неисправность задней правой дуги безопасности : Короткое замыкание на плюс
A69F	Ошибка преднатяжителя ремня безопасности центрального ряда 1 : Короткое замыкание на плюс
B601	Ошибка срабатывания воспламенителя газогенератора подушки безопасности со стороны водителя (уровень 1) : Короткое замыкание на «массу»
B602	Ошибка срабатывания воспламенителя газогенератора подушки безопасности со стороны водителя (уровень 2) : Короткое замыкание на «массу»
B603	Ошибка срабатывания воспламенителя газогенератора подушки безопасности со стороны пассажира (уровень 1) : Короткое замыкание на «массу»
B604	Ошибка срабатывания воспламенителя газогенератора подушки безопасности со стороны пассажира (уровень 2) : Короткое замыкание на «массу»
B605	Ошибка преднатяжителя ремня безопасности водителя : Короткое замыкание на «массу»
B606	Ошибка преднатяжителя ремня безопасности пассажира : Короткое замыкание на «массу»
B607	Неисправность детонатора левой передней боковой подушки безопасности : Короткое замыкание на «массу»
B608	Неисправность детонатора правой передней боковой подушки безопасности : Короткое замыкание на «массу»
B609	Неисправность детонатора боковой подушки безопасности, расположенной сзади слева : Короткое замыкание на «массу»
B60A	Неисправность детонатора боковой подушки безопасности, расположенной сзади справа : Короткое замыкание на «массу»
B60B	Ошибка электродетонатора левой надувной шторки безопасности : Короткое замыкание на «массу»
B60C	Ошибка срабатывания воспламенителя газогенератора правой шторки безопасности : Короткое замыкание на «массу»
B60D	Ошибка воспламенителя подушки безопасности защиты колен со стороны водителя : Короткое замыкание на «массу»
B60E	Неисправность детонатора коленной подушки безопасности пассажира : Короткое замыкание на «массу»
B610	Неисправность переднего левого сателлита : Короткое замыкание на «массу»
B611	Неисправность переднего правого сателлита : Короткое замыкание на «массу»
B612	Неисправность заднего левого сателлита : Короткое замыкание на «массу»
B613	Неисправность заднего правого сателлита : Короткое замыкание на «массу»
B660	Ошибка выключателя подушки безопасности пассажира : Короткое замыкание на «массу»
B665	Неисправность датчика положения сиденья водителя : Короткое замыкание на «массу»
B666	Неисправность датчика положения сиденья переднего пассажира : Короткое замыкание на «массу»
B670	Неисправность подушки безопасности, предотвращающей подныривание водителя : Короткое замыкание на «массу»
B671	Неисправность подушки безопасности, предотвращающей подныривание пассажира : Короткое замыкание на «массу»
B675	Неисправность детонаторов левых передней и задней боковых подушек безопасности, соединенных последовательно : Короткое замыкание на «массу»
B676	Неисправность детонаторов правых передней и задней боковых подушек безопасности, соединенных последовательно : Короткое замыкание на «массу»
B677	Ошибка натяжного устройства возврата ремня безопасности водителя : Короткое замыкание на «массу»
B677	Дефект преднаятжителя возврата переднего левого ремня : Короткое замыкание на «массу»
B690	Неисправность детонаторов боковой левой подушки безопасности и боковой левой подушки безопасности шторного типа, устанавливаемых серийно : Короткое замыкание на «массу»
B691	Неисправность детонаторов боковой правой подушки безопасности и боковой правой подушки безопасности шторного типа, устанавливаемых серийно : Короткое замыкание на «массу»
B692	Неисправность последовательно соединенных левых преднятяжителей рядов 1 и 2 : Короткое замыкание на «массу»
B693	Неисправность последовательно соединенных правых преднятяжителей рядов 1 и 2 : Короткое замыкание на «массу»
B694	Неисправность последовательно соединенных левых преднятяжителей рядов 2 и 3 : Короткое замыкание на «массу»
B695	Неисправность последовательно соединенных правых преднятяжителей рядов 2 и 3 : Короткое замыкание на «массу»
B696	Ошибка преднатяжителя ремня безопасности центрального ряда 2 : Короткое замыкание на «массу»
B697	Ошибка преднатяжителя ремня безопасности центрального ряда 3 : Короткое замыкание на «массу»
B698	Неисправность преднатяжителей ремней безопасности водителя и пассажира, устанавливаемых серийно : Короткое замыкание на «массу»
B699	Неисправность левого и правого преднатяжителей (ряд 2), устанавливаемых серийно : Короткое замыкание на «массу»
B69A	Неисправность левого и правого преднатяжителей (ряд 3), устанавливаемых серийно : Короткое замыкание на «массу»
B69B	Ошибка натяжного устройства возврата ремня безопасности пассажира : Короткое замыкание на «массу»
B69B	Дефект преднатяжителя возврата переднего правого ремня : Короткое замыкание на «массу»
B69C	Неисправность задней левой дуги безопасности : Короткое замыкание на «массу»
B69D	Неисправность задней правой дуги безопасности : Короткое замыкание на «массу»
B69F	Ошибка преднатяжителя ремня безопасности центрального ряда 1 : Короткое замыкание на «массу»
C601	Ошибка срабатывания воспламенителя газогенератора подушки безопасности со стороны водителя (уровень 1) : Разрыв цепи
C602	Ошибка срабатывания воспламенителя газогенератора подушки безопасности со стороны водителя (уровень 2) : Разрыв цепи
C603	Ошибка срабатывания воспламенителя газогенератора подушки безопасности со стороны пассажира (уровень 1) : Разрыв цепи
C604	Ошибка срабатывания воспламенителя газогенератора подушки безопасности со стороны пассажира (уровень 2) : Разрыв цепи
C605	Ошибка преднатяжителя ремня безопасности водителя : Разрыв цепи
C606	Ошибка преднатяжителя ремня безопасности пассажира : Разрыв цепи
C607	Неисправность детонатора левой передней боковой подушки безопасности : Разрыв цепи
C608	Неисправность детонатора правой передней боковой подушки безопасности : Разрыв цепи
C609	Неисправность детонатора боковой подушки безопасности, расположенной сзади слева : Разрыв цепи
C60A	Неисправность детонатора боковой подушки безопасности, расположенной сзади справа : Разрыв цепи
C60B	Ошибка электродетонатора левой надувной шторки безопасности : Разрыв цепи
C60C	Ошибка срабатывания воспламенителя газогенератора правой шторки безопасности : Разрыв цепи
C60D	Ошибка воспламенителя подушки безопасности защиты колен со стороны водителя : Разрыв цепи
C60E	Неисправность детонатора коленной подушки безопасности пассажира : Разрыв цепи
C610	Неисправность переднего левого сателлита : Разрыв цепи
C611	Неисправность переднего правого сателлита : Разрыв цепи
C612	Неисправность заднего левого сателлита : Разрыв цепи
C613	Неисправность заднего правого сателлита : Разрыв цепи
C614	Ошибка переднего периферийного датчика с левой стороны : Разрыв цепи
C615	Неисправность фронтального правого сателлита : Разрыв цепи
C616	Ошибка сателлита передней левой двери (дополнительного) : Разрыв цепи
C617	Ошибка сателлита передней правой двери (дополнительного) : Разрыв цепи
C660	Ошибка выключателя подушки безопасности пассажира : Разрыв цепи
C665	Неисправность датчика положения сиденья водителя : Разрыв цепи
C666	Неисправность датчика положения сиденья переднего пассажира : Разрыв цепи
C670	Неисправность подушки безопасности, предотвращающей подныривание водителя : Разрыв цепи
C671	Неисправность подушки безопасности, предотвращающей подныривание пассажира : Разрыв цепи
C675	Неисправность детонаторов левых передней и задней боковых подушек безопасности, соединенных последовательно : Разрыв цепи
C676	Неисправность детонаторов правых передней и задней боковых подушек безопасности, соединенных последовательно : Разрыв цепи
C677	Ошибка натяжного устройства возврата ремня безопасности водителя : Разрыв цепи
C677	Дефект преднаятжителя возврата переднего левого ремня : Разрыв цепи
C690	Неисправность детонаторов боковой левой подушки безопасности и боковой левой подушки безопасности шторного типа, устанавливаемых серийно : Разрыв цепи
C691	Неисправность детонаторов боковой правой подушки безопасности и боковой правой подушки безопасности шторного типа, устанавливаемых серийно : Разрыв цепи
C692	Неисправность последовательно соединенных левых преднятяжителей рядов 1 и 2 : Разрыв цепи
C693	Неисправность последовательно соединенных правых преднятяжителей рядов 1 и 2 : Разрыв цепи
C694	Неисправность последовательно соединенных левых преднятяжителей рядов 2 и 3 : Разрыв цепи
C695	Неисправность последовательно соединенных правых преднятяжителей рядов 2 и 3 : Разрыв цепи
C696	Ошибка преднатяжителя ремня безопасности центрального ряда 2 : Разрыв цепи
C697	Ошибка преднатяжителя ремня безопасности центрального ряда 3 : Разрыв цепи
C698	Неисправность преднатяжителей ремней безопасности водителя и пассажира, устанавливаемых серийно : Разрыв цепи
C699	Неисправность левого и правого преднатяжителей (ряд 2), устанавливаемых серийно : Разрыв цепи
C69A	Неисправность левого и правого преднатяжителей (ряд 3), устанавливаемых серийно : Разрыв цепи
C69B	Ошибка натяжного устройства возврата ремня безопасности пассажира : Разрыв цепи
C69B	Дефект преднатяжителя возврата переднего правого ремня : Разрыв цепи
C69C	Неисправность задней левой дуги безопасности : Разрыв цепи
C69D	Неисправность задней правой дуги безопасности : Разрыв цепи
C69F	Ошибка преднатяжителя ремня безопасности центрального ряда 1 : Разрыв цепи
D601	Ошибка срабатывания воспламенителя газогенератора подушки безопасности со стороны водителя (уровень 1) : Короткое замыкание
D602	Ошибка срабатывания воспламенителя газогенератора подушки безопасности со стороны водителя (уровень 2) : Короткое замыкание
D603	Ошибка срабатывания воспламенителя газогенератора подушки безопасности со стороны пассажира (уровень 1) : Короткое замыкание
D604	Ошибка срабатывания воспламенителя газогенератора подушки безопасности со стороны пассажира (уровень 2) : Короткое замыкание
D605	Ошибка преднатяжителя ремня безопасности водителя : Короткое замыкание
D606	Ошибка преднатяжителя ремня безопасности пассажира : Короткое замыкание
D607	Неисправность детонатора левой передней боковой подушки безопасности : Короткое замыкание
D608	Неисправность детонатора правой передней боковой подушки безопасности : Короткое замыкание
D609	Неисправность детонатора боковой подушки безопасности, расположенной сзади слева : Короткое замыкание
D60A	Неисправность детонатора боковой подушки безопасности, расположенной сзади справа : Короткое замыкание
D60B	Ошибка электродетонатора левой надувной шторки безопасности : Короткое замыкание
D60C	Ошибка срабатывания воспламенителя газогенератора правой шторки безопасности : Короткое замыкание
D60D	Ошибка воспламенителя подушки безопасности защиты колен со стороны водителя : Короткое замыкание
D60E	Неисправность детонатора коленной подушки безопасности пассажира : Короткое замыкание
D650	Ошибка напряжения питания : Короткое замыкание
D651	Ошибка напряжения питания : Короткое замыкание
D660	Ошибка выключателя подушки безопасности пассажира : Короткое замыкание
D665	Неисправность датчика положения сиденья водителя : Короткое замыкание
D666	Неисправность датчика положения сиденья переднего пассажира : Короткое замыкание
D670	Неисправность подушки безопасности, предотвращающей подныривание водителя : Короткое замыкание
D671	Неисправность подушки безопасности, предотвращающей подныривание пассажира : Короткое замыкание
D675	Неисправность детонаторов левых передней и задней боковых подушек безопасности, соединенных последовательно : Короткое замыкание
D676	Неисправность детонаторов правых передней и задней боковых подушек безопасности, соединенных последовательно : Короткое замыкание
D677	Ошибка натяжного устройства возврата ремня безопасности водителя : Короткое замыкание
D677	Дефект преднаятжителя возврата переднего левого ремня : Короткое замыкание
D690	Неисправность детонаторов боковой левой подушки безопасности и боковой левой подушки безопасности шторного типа, устанавливаемых серийно : Короткое замыкание
D691	Неисправность детонаторов боковой правой подушки безопасности и боковой правой подушки безопасности шторного типа, устанавливаемых серийно : Короткое замыкание
D692	Неисправность последовательно соединенных левых преднятяжителей рядов 1 и 2 : Короткое замыкание
D693	Неисправность последовательно соединенных правых преднятяжителей рядов 1 и 2 : Короткое замыкание
D694	Неисправность последовательно соединенных левых преднятяжителей рядов 2 и 3 : Короткое замыкание
D695	Неисправность последовательно соединенных правых преднятяжителей рядов 2 и 3 : Короткое замыкание
D696	Ошибка преднатяжителя ремня безопасности центрального ряда 2 : Короткое замыкание
D697	Ошибка преднатяжителя ремня безопасности центрального ряда 3 : Короткое замыкание
D698	Неисправность преднатяжителей ремней безопасности водителя и пассажира, устанавливаемых серийно : Короткое замыкание
D699	Неисправность левого и правого преднатяжителей (ряд 2), устанавливаемых серийно : Короткое замыкание
D69A	Неисправность левого и правого преднатяжителей (ряд 3), устанавливаемых серийно : Короткое замыкание
D69B	Ошибка натяжного устройства возврата ремня безопасности пассажира : Короткое замыкание
D69B	Дефект преднаятжителя возврата переднего левого ремня : Короткое замыкание
D69F	Ошибка преднатяжителя ремня безопасности центрального ряда 1 : Короткое замыкание
E601	Ошибка срабатывания воспламенителя газогенератора подушки безопасности со стороны водителя (уровень 1) : Разрыв цепи
E602	Ошибка срабатывания воспламенителя газогенератора подушки безопасности со стороны водителя (уровень 2) : Разрыв цепи
E603	Ошибка срабатывания воспламенителя газогенератора подушки безопасности со стороны пассажира (уровень 1) : Разрыв цепи
E604	Ошибка срабатывания воспламенителя газогенератора подушки безопасности со стороны пассажира (уровень 2) : Разрыв цепи
E605	Ошибка преднатяжителя ремня безопасности водителя : Разрыв цепи
E606	Ошибка преднатяжителя ремня безопасности пассажира : Разрыв цепи
E607	Неисправность детонатора левой передней боковой подушки безопасности : Разрыв цепи
E608	Неисправность детонатора правой передней боковой подушки безопасности : Разрыв цепи
E609	Неисправность детонатора боковой подушки безопасности, расположенной сзади слева : Разрыв цепи
E60A	Неисправность детонатора боковой подушки безопасности, расположенной сзади справа : Разрыв цепи
E60B	Ошибка электродетонатора левой надувной шторки безопасности : Разрыв цепи
E60C	Ошибка срабатывания воспламенителя газогенератора правой шторки безопасности : Разрыв цепи
E60D	Ошибка воспламенителя подушки безопасности защиты колен со стороны водителя : Разрыв цепи
E60E	Неисправность детонатора коленной подушки безопасности пассажира : Разрыв цепи
E650	Ошибка напряжения питания : Напряжение слишком высоко
E651	Ошибка напряжения питания : Напряжение слишком высоко
E660	Ошибка выключателя подушки безопасности пассажира : Разрыв цепи
E665	Неисправность датчика положения сиденья водителя : Разрыв цепи
E666	Неисправность датчика положения сиденья переднего пассажира : Разрыв цепи
E670	Неисправность подушки безопасности, предотвращающей подныривание водителя : Разрыв цепи
E671	Неисправность подушки безопасности, предотвращающей подныривание пассажира : Разрыв цепи
E675	Неисправность детонаторов левых передней и задней боковых подушек безопасности, соединенных последовательно : Разрыв цепи
E676	Неисправность детонаторов правых передней и задней боковых подушек безопасности, соединенных последовательно : Разрыв цепи
E677	Ошибка натяжного устройства возврата ремня безопасности водителя : Разрыв цепи
E677	Дефект преднаятжителя возврата переднего левого ремня : Разрыв цепи
E690	Неисправность детонаторов боковой левой подушки безопасности и боковой левой подушки безопасности шторного типа, устанавливаемых серийно : Разрыв цепи
E691	Неисправность детонаторов боковой правой подушки безопасности и боковой правой подушки безопасности шторного типа, устанавливаемых серийно : Разрыв цепи
E692	Неисправность последовательно соединенных левых преднятяжителей рядов 1 и 2 : Разрыв цепи
E693	Неисправность последовательно соединенных правых преднятяжителей рядов 1 и 2 : Разрыв цепи
E694	Неисправность последовательно соединенных левых преднятяжителей рядов 2 и 3 : Разрыв цепи
E695	Неисправность последовательно соединенных правых преднятяжителей рядов 2 и 3 : Разрыв цепи
E696	Ошибка преднатяжителя ремня безопасности центрального ряда 2 : Разрыв цепи
E697	Ошибка преднатяжителя ремня безопасности центрального ряда 3 : Разрыв цепи
E698	Неисправность преднатяжителей ремней безопасности водителя и пассажира, устанавливаемых серийно : Разрыв цепи
E699	Неисправность левого и правого преднатяжителей (ряд 2), устанавливаемых серийно : Разрыв цепи
E69A	Неисправность левого и правого преднатяжителей (ряд 3), устанавливаемых серийно : Разрыв цепи
E69B	Ошибка натяжного устройства возврата ремня безопасности пассажира : Разрыв цепи
E69B	Дефект преднатяжителя возврата переднего правого ремня : Разрыв цепи
E69F	Ошибка преднатяжителя ремня безопасности центрального ряда 1 : Разрыв цепи
F003	Отсутствие связи с интеллектуальным коммутационным блоком : Не характеризуется
F00A	Неисправность сети CAN : Не характеризуется
F00F	Неисправность: компьютер подушек безопасности не отвечает в сети CAN : Не характеризуется
F300	Ошибка телезагрузки  калибровки : Не характеризуется
F610	Неисправность переднего левого сателлита : Не характеризуется
F611	Неисправность переднего правого сателлита : Не характеризуется
F612	Неисправность заднего левого сателлита : Не характеризуется
F613	Неисправность заднего правого сателлита : Не характеризуется
F620	Внутренняя неисправность/сбой компьютера : Не характеризуется
F621	Внутренняя неисправность/сбой компьютера : Не характеризуется
F622	Внутренняя неисправность компьютера (запас энергии) : Не характеризуется
F623	Внутренняя неисправность компьютера (датчик безопасности) : Не характеризуется
F624	Внутренняя неисправность компьютера (датчик безопасности) : Не характеризуется
F625	Внутренняя неисправность/сбой компьютера : Не характеризуется
F626	Внутренняя неисправность/сбой компьютера : Не характеризуется
F627	Ошибка программирования компьютера : Не характеризуется
F630	Неисправность: попытка воспламенения заряда неподтверждена датчиком безопасности : Не характеризуется
F631	Внутренняя неисправность компьютера (система поджига подушки безопасности водителя уровня 1) : Не характеризуется
F632	Внутренняя неисправность компьютера (система поджига подушки безопасности водителя уровня 2) : Не характеризуется
F633	Внутренняя неисправность компьютера (система поджига подушки безопасности пассажира уровня 1) : Не характеризуется
F634	Внутренняя неисправность компьютера (система поджига подушки безопасности пассажира уровня 2) : Не характеризуется
F635	Внутренняя неисправность компьютера (система поджига преднатяжителя водителя) : Не характеризуется
F636	Внутренняя неисправность компьютера (система поджига преднатяжителя пассажира) : Не характеризуется
F637	Внутренняя неисправность компьютера (система поджига передней левой боковой подушки безопасности) : Не характеризуется
F638	Внутренняя неисправность компьютера (система поджига передней правой боковой подушки безопасности) : Не характеризуется
F639	Внутренняя неисправность компьютера (система поджига задней левой боковой подушки безопасности) : Не характеризуется
F63A	Внутренняя неисправность компьютера (система поджига задней правой боковой подушки безопасности) : Не характеризуется
F63B	Внутренняя неисправность/сбой компьютера (Система поджига боковой левой шторы безопасности) : Не характеризуется
F63C	Внутренняя неисправность/сбой компьютера (Система поджига боковой правой шторы безопасности) : Не характеризуется
F63D	Внутренняя неисправность компьютера (система поджига подушки безопасности коленей водителя) : Не характеризуется
F63E	Внутренняя неисправность компьютера (система поджига подушки безопасности коленей пассажира) : Не характеризуется
F640	Внутренняя неисправность компьютера (система поджига передних левых боковой подушки и шторки безопасности, соединенных последовательно) : Не характеризуется
F641	Внутренняя неисправность компьютера (система поджига передних правых боковой подушки и шторки безопасности, соединенных последовательно) : Не характеризуется
F642	Внутренняя неисправность компьютера (система поджига левых преднатяжителей ряда 1 и ряда 2, соединенных последовательно) : Не характеризуется
F643	Внутренняя неисправность компьютера (система поджига правых преднатяжителей ряда 1 и ряда 2, соединенных последовательно) : Не характеризуется
F644	Внутренняя неисправность компьютера (система поджига левых преднатяжителей ряда 2 и ряда 3, соединенных последовательно) : Не характеризуется
F645	Внутренняя неисправность компьютера (система поджига правых преднатяжителей ряда 2 и ряда 3, соединенных последовательно) : Не характеризуется
F646	Внутренняя неисправность компьютера (система поджига центрального преднатяжителя ряда 2) : Не характеризуется
F647	Внутренняя неисправность компьютера (система поджига центрального преднатяжителя ряда 3) : Не характеризуется
F648	Внутренняя неисправность компьютера (система поджига преднатяжителей водителя и пассажира, соединенных последовательно) : Не характеризуется
F649	Внутренняя неисправность компьютера (система поджига левого и правого преднатяжителей ряда 2, соединенных последовательно) : Не характеризуется
F64A	Внутренняя неисправность/сбой компьютера (Интерфейс CAN) : Не определяется
F64B	Внутренняя неисправность компьютера (система поджига преднатяжителя возврата ремня водителя) : Не характеризуется
F64B	Внутренняя неисправность компьютера (система поджига переднего левого преднатяжителя)
F65A	Дефект проводной связи для передачи информации об ударе : Не характеризуется
F660	Ошибка выключателя подушки безопасности пассажира : Не характеризуется
F665	Неисправность датчика положения сиденья водителя : Не характеризуется
F666	Неисправность датчика положения сиденья переднего пассажира : Не характеризуется
F671	Ошибка системы, препятствующей «подныриванию «пассажира : Не характеризуется
F680	Внутренняя неисправность компьютера (система поджига подушки безопасности, предотвращающей подныривание водителя) : Не характеризуется
F681	Внутренняя неисправность компьютера (система поджига подушки безопасности, предотвращающей подныривание пассажира) : Не характеризуется
F685	Внутренняя неисправность компьютера (система поджига левого и правого преднатяжителей ряда 3, соединенных последовательно) : Не характеризуется
F686	Внутренняя ошибка компьютера (Система детонатора задней левой арки безопасности) : Не характеризуется
F687	Внутренняя ошибка компьютера (Система детонатора задней правой арки безопасности) : Не характеризуется
F688	Внутренняя неисправность компьютера (система поджига передней и задней левых боковых подушек безопасности) : Не характеризуется
F689	Внутренняя неисправность компьютера (система поджига передней и задней правых боковых подушек безопасности) : Не характеризуется
F68A	Внутренняя неисправность компьютера (система поджига преднатяжителя возврата ремня пассажира) : Не характеризуется
F68A	Внутренняя неисправность компьютера (система поджига переднего правого преднатяжителя) : Не характеризуется
F68C	Внутренняя неисправность компьютера (система поджига центрального преднатяжителя ряда 1) : Не характеризуется
F698	Ошибка преднатяжителей ремней безопасности 1 ряда сидений (водителя и пассажира), соединенных последовательно : Не характеризуется
F699	Ошибка преднатяжителей ремней безопасности ряда сидений 2, соединенных последовательно (левого и правого) : Не характеризуется
F69B	Неисправность преднатяжителя переднего пассажира : Не характеризуется
F69F	Ошибка центрального преднатяжителя ремня безопасности 1 ряда сидений : Не характеризуется
F6A0	Ошибка: срабатывание преднатяжителей : Не характеризуется
F6A1	Неисправность воспламенения заряда подушек безопасности, предотвращающих «подныривание» человека под ремень безопасности : Не характеризуется
F6A2	Неисправность воспламенения заряда преднатяжителей обратной ветви ремня безопасности пассажира : Не характеризуется
F6A3	Неисправность воспламенения заряда подушек безопасности для защиты коленей : Не характеризуется
F6B0	Неисправность воспламенения заряда фронтальных подушек безопасности : Не характеризуется
F6B1	Неисправность воспламенения заряда подушки безопасности водителя : Не характеризуется
F6C0	Неисправность воспламенения заряда боковых левых подушек безопасности : Не характеризуется
F6C1	Ошибка: срабатывание правых боковых подушек безопасности : Не характеризуется
F6C2	Неисправность воспламенения заряда боковой левой подушки безопасности шторного типа : Не характеризуется
F6C3	Неисправность воспламенения заряда боковой правой подушки безопасности шторного типа : Не характеризуется
F6C4	Срабатывание задней дуги безопасности : Не характеризуется
F6E0	Неисправность определения удара сзади автомобиля : Не характеризуется

Таблица: Коды неисправностей системы SRS.

Код	Код SAE	Диагностируемая неисправность	Место неисправности
11	В0102	Замыкание на массу в цепи электровоспламенителя подушки безопасности водителя	Электровоспламенитель подушки безопасности водителя Спиральный провод Блок управления системы SRS Жгуты проводов
12	В0103	Замыкание на питание в цепи электровоспламенителя подушки безопасности водителя	Электровоспламенитель подушки безопасности водителя Спиральный провод Блок управления системы SRS Жгуты проводов
13	В0100	Короткое замыкание в цепи электровоспламенителя подушки безопасности водителя	Электровоспламенитель подушки безопасности водителя Спиральный провод Блок управления системы SRS Жгуты проводов
14	В0101	Обрыв в цепи электровоспламенителя подушки безопасности водителя	Электровоспламенитель подушки безопасности водителя Спиральный провод Блок управления системы SRS Жгуты проводов
53	В0105	Короткое замыкание в цепи электровоспламенителя подушки безопасности пассажира	Электровоспламенитель подушки безопасности пассажира Блок управления системы SRS Жгуты проводов
54	В0106	Обрыв в цепи электровоспламенителя подушки безопасности пассажира	Электровоспламенитель подушки безопасности пассажира Блок управления системы SRS Жгуты проводов
51	В0107	Замыкание на массу в цепи электровоспла­менителя подушки безопасности пассажира	Электровоспламенитель подушки безопасности пассажира Блок управления системы SRS, жгуты проводов
52	В0108	Замыкание на питание в цепи электровоспла­менителя подушки безопасности пассажира	Электровоспламенитель подушки безопасности пассажира Блок управления системы SRS, жгуты проводов
43	В0110	Короткое замыкание в цепи электровоспламенителя правой боковой подушки безопасности	Электровоспламенитель правой боковой подушки безопасности Центральный датчик системы SRS Жгуты проводов
44	В0111	Обрыв в цепи электровоспламенителя пра-вой боковой подушки безопасности	Электровоспламенитель правой боковой подушки безопасности Центральный датчик системы SRS Жгуты проводов
41	В0112	Замыкание на массу в цепи электровоспламенителя правой боковой подушки безопасности	Электровоспламенитель правой боковой подушки безопасности Центральный датчик системы SRS Жгуты проводов
42	В0113	Замыкание на питание в цепи электровоспламенителя правой боковой подушки безопасности	Электровоспламенитель правой боковой подушки безопасности Центральный датчик системы SRS Жгуты проводов
47	В0115	Короткое замыкание в цепи электровоспламенителя левой боковой по­душки безопасности	Электровоспламенитель левой боковой подушки безопасности Центральный датчик системы SRS Жгуты проводов
48	В0116	Обрыв в цепи электровоспламенителя левой боковой подушки безопасности	Электровоспламенитель левой боковой подушки безопасности Центральный датчик системы SRS Жгуты проводов
45	В0117	Замыкание на массу в цепи электровоспламенителя левой боковой по­душки безопасности	Электровоспламенитель левой боковой подушки безопасности Центральный датчик системы SRS Жгуты проводов
46	В0118	Замыкание на питание в цепи электровоспламенителя левой боковой по­душки безопасности	Электровоспламенитель левой боковой подушки безопасности Центральный датчик системы SRS Жгуты проводов
15	В1156	Замыкание на питание правого переднего датчика SRS	Правый передний датчик SRS, жгуты проводов
15	В1157	Замыкание на массу правого переднего датчика SRS	Правый передний датчик SRS, жгуты проводов
16	В1158	Замыкание на питание левого переднего датчика SRS	Левый передний датчик SRS, жгуты проводов
16	В1159	Замыкание на массу левого переднего дат­чика SRS	Левый передний датчик SRS, жгуты проводов
63	В0130	Короткое замыкание в цепи электровоспламенителя преднатяжителя правого ремня безопасности	Электровоспламенитель преднатяжителя правого ремня безопасности Блок управления системы SRS, жгуты проводов
64	В0131	Обрыв в цепи электровоспламенителя преднатяжителя правого ремня безопасности	Электровоспламенитель преднатяжителя правого ремня безопасности Блок управления системы SRS, жгуты проводов
61	В0132	Замыкание на массу в цепи электровоспламенителя преднатяжителя правого безопасности	Электровоспламенитель преднатяжителя правого ремня безопасности Блок управления системы SRS, жгуты проводов
62	В0133	Замыкание на питание в цепи электровоспламенителя преднатяжителя правого ремня безопасности	Электровоспламенитель преднатяжителя правого ремня безопасности Блок управления системы SRS, жгуты проводов
73	В0135	Короткое замыкание в цепи электровоспламенителя преднатяжителя левого ремня безопасности	Электровоспламенитель преднатяжителя левого ремня безопасности Блок управления системы SRS, жгуты проводов
74	В0136	Обрыв в цепи электровоспламенителя преднатяжителя левого ремня безопасности	Электровоспламенитель преднатяжителя левого ремня безопасности Блок управления системы SRS, жгуты проводов
71	В0137	Замыкание на массу в цепи электровоспламенителя преднатяжителя левого ремня безопасности	Электровоспламенитель преднатяжителя левого ремня безопасности Блок управления системы SRS, жгуты проводов
72	В0138	Замыкание на питание в цепи электровоспламенителя преднатяжителя левого ремня безопасности	Электровоспламенитель преднатяжителя левого ремня безопасности Блок управления системы SRS, жгуты проводов
31	В1100	Неисправность блока управления SRS	Блок управления системы SRS
32	В1140	Неисправность правого бокового датчика SRS	Правый боковой датчик SRS Жгуты проводов
33	В1141	Неисправность левого бокового датчика SRS	Левый боковой датчик SRS Жгуты проводов
24	В1135	Неисправность разъемов блока управления SRS	Разъемы блока управления SRS Блок управления системы SRS

Примечание:

– Если индикатор продолжает гореть после вывода кода нормального состояния системы, это означает па­дение напряжения питания.

– При наличии двух или более кодов неисправностей, они выводятся, начиная с меньшего номера,

– Если выводится код, не указанный в таблице, неисправен блок управления SRS.

Привет драйвовчане!
С момента покупки хотел разобраться с горящей лампой AirBag.
В очередной раз копаясь в подрулевой проводке наткнулся на диагностический разъем.

Не смог в официальных руководствах найти схему и распиновку этого разъема.
Благо на просторах распиновка нашлась, схему набросал ниже:

1. —
2. Вывод для чтения кодов неисправностей AirBag (SRS)
3. Вывод для стирания кодов неисправностей AirBag (SRS)
4. Вывод для чтения кодов неисправностей ЭБУ двигателя
5. —
6. Цепь индикатора системы AirBag (SRS)
7. 12V
8. GRD
9. На вывод 12 диагностического разъёма OBD2
10. На вывод 13 диагностического разъёма OBD2
11. —
12. К-линия диагностики ЭБУ двигателя, АКПП и других блоков
13. —
14. —

Порядок проведения диагностики:

0. Найдите диагностический разъем, убедитесь что он похож на фото/схему см. выше

1. Отсоедините два чёрно-жёлтых провода (массы) от жгута проводов диагностического разъёма.
Я не смог найти эти два провода, возможно у Вас они тоже отсутствуют.
Поэтому, после небольшой консультации у Denkj, я взял массу с 8 пина.

2. Поверните ключ зажигания в положение ON — Зажигание включено.

3. Подключите клемму одного из минусовых проводов, к контакту 2 диагностического разъёма.
Или соедините 8 и 2 контакты между собой, как это сделал я

4. Прочитайте коды неисправностей исходя из того, как мигает предупреждающий световой сигнал подушки безопасности.
Длинный участок (горение в течение 1.2 сек) указывает «десятки», а короткий участок (горение в течение 0.3 сек) указывает «единицы».
Примеры ниже.

Имхо, удобней записать мигание лампочки на видео, и потом спокойно сидеть считать коды ошибок.

5. Поверните зажигание в положение OFF и отсоедините клемму заземления от диагностического разъема.

Если я правильно все сосчитал — у меня в системе 3 ошибки: 41, 42, 25

В мануалах для SF описание ошибок не нашел — там сразу идет описание что делать, куда смотреть и что проверять. Но мне это и не понадобилось 😎

По необъяснимой причине (я никак не восстанавливал систему SRS, не делал сброс ошибок) после чтения ошибок лампочка AirBag перестала гореть.
Т.е. она, конечно горит в течение около 8 секунд, и потом гаснет как и положено.
Прошло уже больше недели, ошибок никаких не появлялось.

Порядок сброса ошибок:
Шаги 0-3 аналогичны порядку чтения ошибок
4. Как только сигнальная лампа AirBag начнёт мигать, подключите второй минусовой провод к контакту 3 диагностического 14-pin разъёма.
5. После того, как коды неисправностей удаляться из памяти ЭБУ подушек безопасности, сигнальная лампа AirBag начнёт мигать с интервалом 1 раз в 0,6 сек. Если этого не произошло, то заново считайте коды неисправностей и устраните их.

6. Поверните зажигание в положение OFF и отсоедините клемму заземления от диагностического разъема.

В мануале для SG нашел следующее описание ошибок, может кому пригодится
Думаю по большей части они подходят, но лучше сразу смотреть мануал

Код ошибки 11
• Цепь главной проводки подушки открыта, замкнута или замкнута на землю.
• Цепь проводки модуля подушки (водителя) открыта, замкнута или замкнута на землю.
• Цепь поворотного соединителя открыта, замкнута или замкнута на землю.
• Неисправен модуль управления подушками.
• Неисправен модуль подушки водителя.

Код ошибки 12
• Цепь главной проводки подушки открыта, замкнута или замкнута на землю.
• Цепь проводки модуля подушки (пассажира) открыта, замкнута или замкнута на землю.
• Неисправен модуль управления подушками.
• Неисправен модуль подушки пассажира.

Код ошибки 15
• Цепь главной проводки подушки (водителя) замкнута на питание.
• Проводка модуля подушки (водителя) замкнута на питание.
• Поворотный соединитель замкнут на питание.
• Неисправен модуль управления подушками.
• Неисправен модуль подушки водителя.

Код ошибки 16
• Цепь главной проводки подушки (пассажира) замкнута на питание.
• Проводка модуля подушки (пассажира) замкнута на питание.
• Неисправен модуль управления подушками.
• Неисправен модуль подушки пассажира.

Код ошибки 21
• Неисправен модуль управления подушками.

Код ошибки 22
• Надулся модуль передней подушки и пред натяжитель ремня (LН/ RH).

Код ошибки 23
• (АВЗ), (АВ7) и (АВ8) не подсоединены к модулю управления подушками должным образом.

Код ошибки 24
• Неисправен модуль управления подушками.
• Цепь главной проводки подушки открыта.
• Предохранитель № 11 (в соединительной коробке) сгорел.
• Цепь проводки кузова открыта.

Код ошибки 25
• Неисправен модуль управления подушками.
• Цепь главной проводки подушки открыта.
• Предохранитель № 6 (в соединительной коробке) сгорел.
• Цепь проводки кузова открыта.

Код ошибки 31
• Цепь проводки переднего вспомогательного датчиками) замкнута, открыта или замкнута на питание.
• Цепь главной проводки подушек замкнута, открыта или замкнута на питание. Неисправен передний вспомогательный датчик (RH).
• Неисправен модуль управления подушками.

Код ошибки 32
• Цепь проводки переднего вспомогательного датчика (LH) замкнута, открыта или замкнута на питание.
• Цепь главной проводки подушек замкнута, открыта или замкнута на питание.
• Неисправен передний вспомогательный датчик (LH).
• Неисправен модуль управления подушками.

Код ошибки 41
• Неисправна проводка боковой подушки (RH).
• Неисправен модуль боковой подушки (RH).
• Неисправен модуль управления подушками.

Код ошибки 42
• Неисправна проводка боковой подушки (LH).
• Неисправен модуль боковой подушки (LH).
• Неисправен модуль управления подушками.

Код ошибки 45
• Проводка боковой подушки (RH) замкнута на питание.
• Неисправен модуль боковой подушки (RH).
• Неисправен модуль управления подушками.

Код ошибки 46
• Проводка боковой подушки (LH) замкнута на питание.
• Неисправен модуль боковой подушки (LH).
• Неисправен модуль управления подушками.

Код ошибки 51
• Неисправен датчик боковой подушки (RH).
• Неисправна проводка боковой подушки (RH).
• Неисправен модуль управления подушками.

Код ошибки 52
• Неисправен датчик боковой подушки (RH).
• Неисправна проводка боковой подушки (RH).
• Неисправен модуль управления подушками.

Код ошибки 53
• Неисправен датчик боковой подушки (RH).

Код ошибки 54
• Неисправен датчик боковой подушки (LH).

Код ошибки 55
• Модуль боковой подушки надулся.

Код ошибки 61
• Цепь пред натяжителя ремня (RH) открыта, замкнута или замкнута на землю.
• Неисправен модуль управления подушками.
• Неисправен пред натяжитель.
• Неисправна проводка пред натяжителя.

Код ошибки 62
• Цепь пред натяжителя ремня (RH) открыта, замкнута или замкнута на землю.
• Неисправен модуль управления подушками.
• Неисправен пред натяжитель.
• Неисправна проводка пред натяжителя.

Код ошибки 65
• Цепь пред натяжителя ремня (RH) замкнута на питание.
• Неисправен пред натяжитель.
• Неисправна проводка пред натяжителя.
• Неисправен модуль управления подушками.

Код ошибки 66
• Цепь пред натяжителя ремня (LH) замкнута на питание.
• Неисправен пред натяжитель.
• Неисправна проводка пред натяжителя.
• Неисправен модуль управления подушками.

Код ошибки 72
• Цепь главной проводки подушки открыта, замкнута или замкнута на землю.
• Цепь проводки модуля подушки (пассажира) открыта, замкнута или замкнута на землю.
• Неисправен модуль управления подушками.
• Неисправен модуль подушки пассажира.

Код ошибки 76
• Цепь главной проводки подушки (пассажира) замкнута или замкнута на питание.
• Цепь проводки модуля подушки (пассажира) замкнута на питание.
• Неисправен модуль управления подушками.
• Неисправен модуль подушки пассажира.

Код ошибки 81
• Цепь пред натяжителя поясного ремня (RH) открыта, замкнута или замкнута на землю.
• Неисправен поясной пред натяжитель.
• Неисправна проводка поясного преднатяжителя.
• Неисправен модуль управления подушками.

Код ошибки 85
• Цепь преднатяжителя поясного ремня (RH) замкнута на питание.
• Неисправен поясной пред натяжитель.
• Неисправна проводка поясного преднатяжителя.
• Неисправен модуль управления подушками.

• #1

WDC1569051J282253
Ошибка горит airbag : СПЕРЕДИ СЛЕВА НЕИСПРАВНОСТЬ.
Просканировал своим сканером и вот 2 ошибки:
1. B000213
2. B000113
SRS AIRBAG
Думаю что проблема в кабеле или штекере на подушку в руле. Перед тем как вылезла ошибка, заметил что при повороте руля тихо скрепит кабель под обшивкой руля. Может где крепление соскочило и кабель протёрся ? Пожалуйста дайте ссылку, инфо, мануал по ремонту x156. Как снять кожух под рулём ? Посмотреть кабеля к подушке безопасности.
Скиньте ссылку на коды ошибок.
Спасибо !

•


  272,6 КБ

  · Просмотры: 646

•


  26 КБ

  · Просмотры: 504

•


  30,1 КБ

  · Просмотры: 493

Последнее редактирование модератором: 14 Апр 2021

• #2

Ошибка горит airbag : СПЕРЕДИ СЛЕВА НЕИСПРАВНОСТЬ.
Просканировал своим сканером и вот 2 ошибки:
1. B000213
2. B000113
SRS AIRBAG
Думаю что проблема в кабеле или штекере на подушку в руле. Перед тем как вылезла ошибка, заметил что при повороте руля тихо скрепит кабель под обшивкой руля. Может где крепление соскочило и кабель протёрся ? Пожалуйста дайте ссылку, инфо, мануал по ремонту x156. Как снять кожух под рулём ? Посмотреть кабеля к подушке безопасности.
Скиньте ссылку на коды ошибок.
Спасибо !

Привет) проблема может быть в спирале блока MRM (скрученном шлейфе) передающем сигналы в рулевой колонке

• #3

Привет) проблема может быть в спирале блока MRM (скрученном шлейфе) передающем сигналы в рулевой колонке

Дайте пожалуйста инфо,ссылку, видео как заменить срученный шлейф руля.
Ему точно писец, скрежет в руле. Спасибо !

• #4

Проблема может быть в чем угодно, надо сделать диагностику профильным оборудованием, а потом уже разговаривать. Решение проблемы наугад может обойтись куда дороже

• #5

Как заменить срученный шлейф руля? Буду благодарен за любое инфо ! Спасибо!

• #6

Как заменить срученный шлейф руля? Буду благодарен за любое инфо ! Спасибо!

• WDC1569051J282253.pdf

  332,2 КБ

  · Просмотры: 462

• #7

Привет) проблема может быть в спирале блока MRM (скрученном шлейфе) передающем сигналы в рулевой колонке

Ты был прав❗Проблема была в шлейфе руля, он был порван. Поэтому и был скрип в руле, и я также это предполагал. На мою модель мерса отдельно шлейф руля не продаётся у официалов, только в комплекте с модулем рулевой колонки. Б/У шлейф руля не нашёл, купил у официалов модуль в комлекте. Поставил, просканировал и стёр ошибки. Всё ОК, ошибки все пропали. Внизу скину пару фото шлейфа и модуля(модуль со шлейфом и без него). Благодарю всех за помощь, всем удачи !

•


  281,2 КБ

  · Просмотры: 413

•


  246 КБ

  · Просмотры: 405

•


  683,5 КБ

  · Просмотры: 351

•


  853,1 КБ

  · Просмотры: 358

•


  111,2 КБ

  · Просмотры: 350

•


  118,8 КБ

  · Просмотры: 348

If your Volvo vehicle was involved in an accident/collision, or you are a dealer or a body shop that is rebuilding a vehicle that you have purchased at an auction such as Copart or IAAI (Insurance Auto Auction), then you will love MyAirbags. We are here to save you hundreds of dollars resetting your airbag control module and rebuilding your seat belts.

SRS Airbag DTC Codes

Even after a minor accident the airbag may not deploy but the seat belts will lock and airbag module will need to be reset because of crash data and crash codes that are stored in the airbag module. MyAirbags will reset your airbag control module back to its original manufacturer state clear of all codes, both soft and hard codes. Typically, these codes will indicate that there is crash data stored, airbags deployed, communication failure, a full memory, or other airbag, seat belt related issues. Regardless of which issue these codes are indicating, they require to be sent to MyAirbags for reset because of the crash history and hard codes that are stored in the airbag control module. These codes and crash data will not clear with a diagnostic scanner. Below you will find common airbag codes that can be stored in your airbag control module after your vehicle was in an accident.

Airbag Module Reset (plug-n-play)

The best part of having your Volvo’s original airbag module reset by MyAirbags is that when you get your airbag control module back and it goes back into the same vehicle that it came out of then it will be plug-n-play. No additional programming of the VIN is required. This is an alternative to purchasing a new or used airbag module that will need to be taken to the dealership to have the new or used airbag control module programmed to your vehicle. Send your airbag control module to MyAirbags and save time, money and not having to deal with a dealership!

Seat Belt Repair

During an accident, seat belt retractors and tensioners are deployed and will lock up by their gas charges, similarly to how airbags are deployed in a collision. After an accident or collision, the seat belts will be locked or will no longer work properly. Your seat belts will lock and will not work pull out or retract back in. MyAirbags can rebuild your seat belt and will save you hundreds of dollars on each seat belt. Seat belts usually cost between $200-$350 per seat belt, MyAirbags can rebuild the at a fraction of that cost. MyAirbags is certified and uses all OEM parts to rebuild seat belts. So, how do you know that your seat belts are malfunctioning or damaged after a collision? A few common symptoms include:

• Locked seat belts
• Seat belts not retracting
• Slow seat belts
• Seat belts that are tight
• Compressed seat belt buckles
• Airbag code: pretensioner resistance too low
• Airbag code: pretensioner resistance too high
• Seat belts making rattling noise

Ready to Order?

Our services are easy to use and will save you hundreds!

MyAirbags is proud to offer SRS Airbag Module Reset and Seat Belt Repair services to get your Volvo back on the road again safely. Avoid the unnecessary expensive dealership prices and trust in MyAirbags to repair and return your airbag module and your seat belts within 24 hours of receiving it, 100% guaranteed or money back!

Click here to start your order!

Questions? Call us at 888-779-9029 M-F 9-5 EST

Volvo DTC Trouble Codes

DTC	Description
0251	OWS
0259	Occupant weight sensor. Signal missing
0261	Occupant weight sensor. Signal missing
B102796	Driver Bobbin Rotation Sensor
BCM-0052	BCM Control module. Internal fault
BCM-0095	Communication between control unit Communication problems with DEM – DTC is found active
CEM-1A5F	Communication with ABS control module Signal missing
DDM-0049	DDM Control module. Internal fault
DEM-0006	ABS Pump Faulty signal – DTC is found active.
DEM-0007	ABS Hydraulic pressure Faulty value
ECM-510F	ABS Speed signal
ECM-9400	Accelerator pedal (AP) position sensor analog signal. Faulty signal
SRS-0001	Control module
SRS-0001	SRS indicator lamp
SRS-0002	SRS indicator lamp
SRS-0003	PAD lamp
SRS-0004	PAD lamp
SRS-0005	Power supply from the battery
SRS-0006	Power supply from the battery
SRS-0010	Driver air bag, stage 1
SRS-0011	Driver air bag, stage 1
SRS-0012	Driver air bag, stage 1
SRS-0013	Driver air bag, stage 1
SRS-0014	Driver air bag stage 1
SRS-0015	Driver air bag, stage 1
SRS-0016	Driver airbag stage 2
SRS-0016	Driver air bag, stage 1
SRS-0017	Driver airbag stage 2
SRS-0018	Driver airbag stage 2
SRS-0019	Driver airbag stage 2
SRS-001A	Driver airbag stage 2
SRS-001B	Driver’s airbag stage 2
SRS-001C	Driver’s airbag, stage 2
SRS-001C	Driver’s seat belt tensioner
SRS-001D	Driver’s airbag, stage 2
SRS-001D	Driver’s seat belt tensioner
SRS-001E	Driver’s airbag stage 2
SRS-001E	Driver’s seat belt tensioner
SRS-001F	Driver’s seat belt tensioner
SRS-0020	Driver’s seat belt tensioner
SRS-0020	Passenger air bag, stage 1
SRS-0021	Driver’s seat belt tensioner
SRS-0021	Passenger air bag, stage 1
SRS-0022	Passenger air bag, stage 1
SRS-0022	Driver’s lap belt tensioner
SRS-0023	Passenger air bag, stage 1
SRS-0023	Driver’s lap belt tensioner
SRS-0024	Passenger air bag, stage 1
SRS-0024	Driver’s lap belt tensioner
SRS-0025	Passenger air bag, stage 1
SRS-0025	Driver’s lap belt tensioner
SRS-0026	Passenger airbag, stage 1
SRS-0026	Configuration fault
SRS-0026	Driver’s lap belt tensioner
SRS-0027	Driver’s lap belt tensioner
SRS-0028	Driver’s seat belt force limiter
SRS-0028	Passenger air bag, stage 2
SRS-0029	Driver’s seat belt force limiter
SRS-0029	Passenger air bag, stage 2
SRS-002A	Driver’s seat belt force limiter
SRS-002A	Passenger air bag, stage 2
SRS-002B	Driver’s seat belt force limiter
SRS-002B	Passenger air bag, stage 2
SRS-002C	Driver’s seat belt force limiter
SRS-002C	Passenger air bag, stage 2
SRS-002D	Driver’s seat belt force limiter
SRS-002D	Passenger air bag, stage 2
SRS-002E	Configuration fault
SRS-002E	Passenger airbag, stage 2
SRS-002E	Adaptive steering column
SRS-002F	Adaptive steering column
SRS-0030	Adaptive steering column
SRS-0030	Front left side air bag
SRS-0031	Adaptive steering column
SRS-0031	Front left side air bag
SRS-0032	Adaptive steering column
SRS-0032	Front left side air bag
SRS-0033	Adaptive steering column
SRS-0033	Front left side air bag
SRS-0034	Front left side air bag
SRS-0034	Passenger airbag stage 1
SRS-0035	Front left side air bag
SRS-0035	Passenger airbag stage 1
SRS-0036	Passenger airbag stage 1
SRS-0036	Left front SIPS bag
SRS-0036	Configuration fault
SRS-0037	Passenger airbag stage 1
SRS-0038	Left inflatable curtain
SRS-0038	Passenger airbag stage 1
SRS-0039	Left inflatable curtain
SRS-0039	Passenger airbag stage 1
SRS-003A	Left inflatable curtain
SRS-003A	Passenger airbag stage 2
SRS-003B	Left inflatable curtain
SRS-003B	Passenger airbag stage 2
SRS-003C	Left inflatable curtain
SRS-003C	Passenger airbag stage 2
SRS-003D	Left inflatable curtain
SRS-003D	Passenger airbag stage 2
SRS-003E	Left inflatable curtain
SRS-003E	Passenger airbag stage 2
SRS-003F	Passenger airbag stage 2
SRS-0040	Passenger seat belt tensioner
SRS-0040	Front right side air bag
SRS-0041	Front right side air bag
SRS-0041	Passenger seat belt tensioner
SRS-0042	Passenger seat belt tensioner
SRS-0042	Front right side air bag
SRS-0043	Passenger seat belt tensioner
SRS-0043	Front right side air bag
SRS-0044	Passenger seat belt tensioner
SRS-0044	Front right side air bag
SRS-0045	Passenger seat belt tensioner
SRS-0045	Front right side air bag
SRS-0046	Right front SIPS bag
SRS-0048	Right inflatable curtain
SRS-0049	Right inflatable curtain
SRS-004A	Passenger lap belt tensioner
SRS-004A	Right inflatable curtain
SRS-004B	Right inflatable curtain
SRS-004B	Passenger lap belt tensioner
SRS-004C	Right inflatable curtain
SRS-004C	Passenger seat belt force limiter
SRS-004D	Passenger seat belt force limiter
SRS-004D	Right inflatable curtain
SRS-004E	Passenger seat belt force limiter
SRS-004E	Right inflatable curtain
SRS-004F	Passenger seat belt force limiter
SRS-0050	Passenger seat belt force limiter
SRS-0050	Passenger airbag stage 3
SRS-0051	Passenger airbag, stage 3
SRS-0051	Passenger seat belt force limiter
SRS-0052	Passenger airbag, stage 3
SRS-0052	Front left SIPS bag
SRS-0053	Front left SIPS bag
SRS-0053	Passenger airbag, stage 3
SRS-0054	Front left SIPS bag
SRS-0054	Passenger airbag, stage 3
SRS-0055	Passenger airbag, stage 3
SRS-0055	Front left SIPS bag
SRS-0056	Front left SIPS bag
SRS-0056	Passenger airbag, stage 3
SRS-0056	Front left seat belt tensioner
SRS-0057	Front left SIPS bag
SRS-0058	Driver airbag, stage 3
SRS-0058	Front right SIPS bag
SRS-0059	Driver airbag, stage 3
SRS-0059	Front right-hand SIPS bag
SRS-005A	Driver’s airbag, stage 3
SRS-005A	Front right-hand SIPS bag
SRS-005B	Driver’s airbag, stage 3
SRS-005B	Front right-hand SIPS bag
SRS-005C	Driver’s airbag, stage 3
SRS-005C	Front right-hand SIPS bag
SRS-005D	Driver’s airbag, stage 3
SRS-005D	Front right-hand SIPS bag
SRS-005E	Left-hand inflatable curtain
SRS-005E	Front right seat belt tensioner
SRS-005E	Driver’s airbag stage 3
SRS-005F	Left-hand inflatable curtain
SRS-0060	Left-hand inflatable curtain
SRS-0060	Front left seat belt tensioner
SRS-0061	Left-hand inflatable curtain
SRS-0061	Front left seat belt tensioner
SRS-0062	Front left seat belt tensioner
SRS-0062	Left-hand inflatable curtain
SRS-0063	Front left seat belt tensioner
SRS-0063	Left-hand inflatable curtain
SRS-0064	Front left seat belt tensioner
SRS-0064	Right-hand inflatable curtain
SRS-0065	Right-hand inflatable curtain
SRS-0065	SRS indicator lamp
SRS-0065	Front left seat belt tensioner
SRS-0066	SRS indicator lamp
SRS-0066	Right-hand inflatable curtain
SRS-0066	Front left seat belt tensioner
SRS-0067	Right-hand inflatable curtain
SRS-0067	Battery voltage
SRS-0068	Right-hand inflatable curtain
SRS-0068	Front right seat belt tensioner
SRS-0068	Driver Airbag
SRS-0069	Front right seat belt tensioner
SRS-0069	Driver Airbag
SRS-0069	Right-hand inflatable curtain
SRS-006A	Driver’s seat belt tensioner
SRS-006A	Front right seat belt tensioner
SRS-006A	Rear left-hand seat belt tensioner
SRS-006B	Rear left-hand seat belt tensioner
SRS-006B	Front right seat belt tensioner
SRS-006B	Driver’s seat belt tensioner
SRS-006C	Front right seat belt tensioner
SRS-006C	Passenger seat belt tensioner
SRS-006C	Rear left-hand seat belt tensioner
SRS-006D	Front right seat belt tensioner
SRS-006D	Rear left-hand seat belt tensioner
SRS-006D	Passenger seat belt tensioner
SRS-006E	Front right seat belt tensioner
SRS-006E	Passenger airbag
SRS-006E	Rear left-hand seat belt tensioner
SRS-006F	Passenger airbag
SRS-006F	Rear left-hand seat belt tensioner
SRS-0070	Rear left seat belt tensioner
SRS-0071	Rear left seat belt tensioner
SRS-0072	Rear left seat belt tensioner
SRS-0073	Rear left seat belt tensioner
SRS-0074	Left SIPS bag
SRS-0074	Rear left seat belt tensioner
SRS-0075	Rear left seat belt tensioner
SRS-0075	Left SIPS bag
SRS-0076	Right SIPS bag
SRS-0076	Rear right-hand seat belt tensioner
SRS-0076	Rear left seat belt tensioner
SRS-0077	Right SIPS bag
SRS-0077	Rear right-hand seat belt tensioner
SRS-0078	Rear center seat belt tensioner
SRS-0078	Driver Airbag
SRS-0078	Rear right-hand seat belt tensioner
SRS-0079	Driver Airbag
SRS-0079	Rear right-hand seat belt tensioner
SRS-0079	Rear center seat belt tensioner
SRS-007A	Driver’s seat belt tensioner
SRS-007A	Rear center seat belt tensioner
SRS-007A	Rear right-hand seat belt tensioner
SRS-007B	Rear right-hand seat belt tensioner
SRS-007B	Driver’s seat belt tensioner
SRS-007B	Rear center seat belt tensioner
SRS-007C	Rear center seat belt tensioner
SRS-007C	Passenger seat belt tensioner
SRS-007D	Rear center seat belt tensioner
SRS-007D	Passenger seat belt tensioner
SRS-007E	Rear center seat belt tensioner
SRS-007E	Passenger airbag
SRS-007F	Passenger airbag
SRS-0080	Rear right seat belt tensioner
SRS-0081	Rear right seat belt tensioner
SRS-0082	Rear right seat belt tensioner
SRS-0083	Rear right seat belt tensioner
SRS-0084	Left SIPS bag
SRS-0084	Rear right seat belt tensioner
SRS-0085	Rear right seat belt tensioner
SRS-0085	Left SIPS bag
SRS-0086	Right SIPS bag
SRS-0086	Rear right seat belt tensioner
SRS-0087	Right SIPS bag
SRS-0088	Driver’s airbag
SRS-0089	Driver’s seat belt tensioner
SRS-008A	Passenger seat belt tensioner
SRS-008B	Passenger airbag
SRS-008E	Left SIPS airbag
SRS-0090	Seat belt tensioner 3rd row left
SRS-0090	Driver’s seat belt buckle
SRS-0091	Seat belt tensioner 3rd row left
SRS-0091	Driver’s seat belt buckle
SRS-0092	Driver’s seat belt buckle
SRS-0092	Seat belt tensioner 3rd row left
SRS-0093	Driver’s seat belt buckle
SRS-0093	Passenger seat belt buckle
SRS-0093	Seat belt tensioner 3rd row left
SRS-0094	Seat belt tensioner 3rd row left
SRS-0094	Passenger seat belt buckle
SRS-0095	Passenger seat belt buckle
SRS-0095	Seat belt tensioner 3rd row left
SRS-0096	Seat belt tensioner 3rd row left
SRS-0096	Passenger seat belt buckle
SRS-0096	Driver’s seat belt buckle
SRS-0097	Passenger seat belt buckle
SRS-0098	Seat belt tensioner 3rd row right
SRS-0099	Seat belt tensioner 3rd row right
SRS-009A	Seat belt tensioner 3rd row right
SRS-009A	Rear seat belt buckle
SRS-009B	Rear seat belt buckles
SRS-009B	Seat belt tensioner 3rd row right
SRS-009C	Driver’s seat position sensor
SRS-009C	Seat belt tensioner 3rd row right
SRS-009D	Driver’s seat position sensor
SRS-009D	Seat belt tensioner 3rd row right
SRS-009E	Driver’s seat position sensor
SRS-009E	Seat belt tensioner 3rd row right
SRS-009F	Driver’s seat position sensor
SRS-00A0	Left side impact sensor
SRS-00A0	Passenger seat position sensor
SRS-00A0	Left rear inflatable curtain
SRS-00A1	Left side impact sensor
SRS-00A1	Passenger seat position sensor
SRS-00A1	Left rear inflatable curtain
SRS-00A2	Left rear inflatable curtain
SRS-00A2	Passenger seat position sensor
SRS-00A2	Right side impact sensor
SRS-00A3	Left rear inflatable curtain
SRS-00A3	Passenger seat position sensor
SRS-00A3	Right side impact sensor
SRS-00A4	Switch for airbag in On position
SRS-00A4	Left side impact sensor
SRS-00A4	Left rear inflatable curtain
SRS-00A5	Right side impact sensor
SRS-00A5	Switch for airbag in On position
SRS-00A5	Left rear inflatable curtain
SRS-00A6	Left rear inflatable curtain
SRS-00A6	Switch for airbag in On position
SRS-00A7	Switch for airbag in On/Off position
SRS-00A8	Right rear inflatable curtain
SRS-00A8	Switch for airbag in Off position
SRS-00A9	Right rear inflatable curtain
SRS-00A9	Switch for airbag in Off position
SRS-00AA	Switch for airbag in Off position
SRS-00AA	Right rear inflatable curtain
SRS-00AB	Right rear inflatable curtain
SRS-00AB	Switch for passenger airbag
SRS-00AC	Right rear inflatable curtain
SRS-00AD	Right rear inflatable curtain
SRS-00AE	Right rear inflatable curtain
SRS-00B0	Front left side impact sensor
SRS-00B1	Front left side impact sensor
SRS-00B2	Front left side impact sensor
SRS-00B3	Front left side impact sensor
SRS-00B4	Front left side impact sensor
SRS-00B5	Front left side impact sensor
SRS-00B5	Front right side impact sensor
SRS-00B6	Front right side impact sensor
SRS-00B7	Front right side impact sensor
SRS-00B8	Front right side impact sensor
SRS-00B9	Front right side impact sensor
SRS-00B9	Rear left side impact sensor
SRS-00BA	Rear left side impact sensor
SRS-00BB	Rear left side impact sensor
SRS-00BC	Rear left side impact sensor
SRS-00BD	Rear left side impact sensor
SRS-00BE	Rear left side impact sensor
SRS-00BF	Rear right side impact sensor
SRS-00C0	Rear right side impact sensor
SRS-00C1	Rear right side impact sensor
SRS-00C2	Rear right side impact sensor
SRS-00C2	Front right side impact sensor
SRS-00C3	Front right side impact sensor
SRS-00C3	Rear right side impact sensor
SRS-00C4	Front left side impact sensor
SRS-00C4	Front right side impact sensor
SRS-00C5	Front right side impact sensor
SRS-00C6	Front right side impact sensor
SRS-00C6	Rear left side impact sensor
SRS-00C7	Control module
SRS-00C7	Front right side impact sensor
SRS-00C7	Rear right side impact sensor
SRS-00CB	Rear right side impact sensor
SRS-00CC	Rear right side impact sensor
SRS-00CD	Rear right side impact sensor
SRS-00CE	Rear right side impact sensor
SRS-00CF	Rear right side impact sensor
SRS-00D0	Driver’s seat belt buckle
SRS-00D0	Rear right side impact sensor
SRS-00D1	Passenger seat belt buckle
SRS-00D3	Collision signal
SRS-00D4	Front left front impact sensor
SRS-00D4	SRS indicator lamp
SRS-00D5	Front left front impact sensor
SRS-00D5	SRS indicator lamp
SRS-00D6	Front left front impact sensor
SRS-00D6	Front seat belt buckle
SRS-00D7	Front left front impact sensor
SRS-00D7	Collision signal
SRS-00D8	Control
SRS-00D8	Front left front impact sensor
SRS-00D9	Front left front impact sensor
SRS-00D9	Occupant weight sensor
SRS-00D9	Switch. Faulty function
SRS-00DA	Model. Faulty signal
SRS-00DB	Passenger airbag
SRS-00DC	Number of seats
SRS-00DD	CAN signal
SRS-00DD	Front right front impact sensor
SRS-00DE	Front right front impact sensor
SRS-00DF	Front right front impact sensor
SRS-00E0	Front right front impact sensor
SRS-00E1	Front right front impact sensor
SRS-00E2	Front right front impact sensor
SRS-00E2	CAN signal
SRS-00E3	CAN signal
SRS-00E4	CAN signal
SRS-00E5	CAN signal
SRS-00E6	CAN signal
SRS-00E6	Driver’s seat belt (inertia) reel sensor
SRS-00E7	CAN signal
SRS-00E7	Driver’s seat belt (inertia) reel sensor
SRS-00E8	Driver’s seat belt (inertia) reel sensor
SRS-00E8	Steering column
SRS-00E9	Steering column
SRS-00E9	Driver’s seat belt (inertia) reel sensor
SRS-00EA	Driver’s seat belt (inertia) reel sensor
SRS-00EA	Steering column
SRS-00EB	Driver’s seat belt (inertia) reel sensor
SRS-00EB	Steering column
SRS-00EC	Driver’s seat belt (inertia) reel sensor
SRS-00EC	Steering column
SRS-00ED	Driver’s seat belt (inertia) reel sensor
SRS-00ED	Steering column
SRS-00EE	Steering column
SRS-00EF	Passenger seat belt (inertia) reel sensor
SRS-00F0	Front left seat belt buckle
SRS-00F0	Passenger seat belt (inertia) reel sensor
SRS-00F1	Passenger seat belt (inertia) reel sensor
SRS-00F1	Front left seat belt buckle
SRS-00F2	Passenger seat belt (inertia) reel sensor
SRS-00F2	Front left seat belt buckle
SRS-00F3	Front right seat belt buckle
SRS-00F3	Passenger seat belt (inertia) reel sensor
SRS-00F4	Front right seat belt buckle
SRS-00F4	Passenger seat belt (inertia) reel sensor
SRS-00F5	Front right seat belt buckle
SRS-00F5	Passenger seat belt (inertia) reel sensor
SRS-00F6	Front seat belt buckle
SRS-00F6	Passenger seat belt (inertia) reel sensor
SRS-00F7	Front seat belt buckle
SRS-00F8	Rear right seat belt buckle
SRS-00F9	Rear center seat belt buckle
SRS-00FA	Rear left seat belt buckle
SRS-00FB	Rear seat belt buckle
SRS-00FC	Seat belt buckle 3rd row, left
SRS-00FD	Seat belt buckle 3rd row right
SRS-0101	Control module
SRS-0101	SRS indicator lamp
SRS-0102	Control module
SRS-0102	SRS indicator lamp
SRS-0103	Battery voltage
SRS-0103	Control modul
SRS-0104	Control module
SRS-0104	Driver airbag, stage 1
SRS-0105	Driver airbag, stage 1
SRS-0105	Control module
SRS-0106	Driver airbag, stage 1
SRS-0106	Control module
SRS-0107	Control module
SRS-0107	Driver airbag, stage 1
SRS-0108	Control module
SRS-0108	Driver airbag, stage 1
SRS-0109	Control module
SRS-0109	Driver airbag, stage 1
SRS-010A	Control module
SRS-010A	Driver’s side seat belt tensioner
SRS-010B	Control module
SRS-010B	Driver’s side seat belt tensioner
SRS-010C	Control module
SRS-010C	Driver’s side seat belt tensioner
SRS-010D	Driver’s side seat belt tensioner
SRS-010D	Control module
SRS-010E	Control module
SRS-010E	Driver’s side seat belt tensioner
SRS-010F	Driver’s side seat belt tensioner
SRS-010F	Control module
SRS-0110	Passenger seat belt tensioner
SRS-0110	Occupant weight sensor (OWS)
SRS-0110	Control module
SRS-0111	Passenger seat belt tensioner
SRS-0111	Occupant weight sensor (OWS)
SRS-0111	Control module
SRS-0112	Passenger seat belt tensioner
SRS-0112	Occupant weight sensor (OWS)
SRS-0112	Control module
SRS-0113	Control module
SRS-0113	Occupant weight sensor (OWS)
SRS-0113	Passenger seat belt tensioner
SRS-0114	Control module
SRS-0114	Occupant weight sensor (OWS)
SRS-0114	Passenger seat belt tensioner
SRS-0115	Airbag Control module
SRS-0116	Control unit
SRS-0116	Passenger airbag, stage 1
SRS-0117	Passenger airbag, stage 1
SRS-0117	Control unit
SRS-0118	Control unit
SRS-0118	Passenger airbag, stage 1
SRS-0119	Control unit
SRS-0119	Passenger airbag, stage 1
SRS-011A	Control module
SRS-011A	Passenger airbag, stage 1
SRS-011B	Control module
SRS-011B	Passenger airbag, stage 1
SRS-011C	Control module
SRS-011C	Driver airbag, stage 2
SRS-011D	Control module
SRS-011D	Driver airbag, stage 2
SRS-011E	Control module
SRS-011E	Driver airbag, stage 2
SRS-011F	Control module
SRS-011F	Driver airbag, stage 2
SRS-0120	Control module
SRS-0120	Driver airbag, stage 2
SRS-0120	Local CAN network, SRS
SRS-0121	Control module
SRS-0121	Driver airbag, stage 2
SRS-0122	Control module
SRS-0122	Left inflatable curtain
SRS-0123	Control module
SRS-0123	Left inflatable curtain
SRS-0124	Control module
SRS-0124	Left inflatable curtain
SRS-0125	Left inflatable curtain
SRS-0125	Control module
SRS-0126	Control module
SRS-0126	Left inflatable curtain
SRS-0126	Local CAN network, SRS
SRS-0127	Control module
SRS-0127	Left inflatable curtain
SRS-0128	CAN signal
SRS-0128	Control module
SRS-0128	Right inflatable curtain
SRS-0129	Right inflatable curtain
SRS-0129	Control module
SRS-0129	CAN signal
SRS-012A	Control unit
SRS-012A	Right inflatable curtain
SRS-012A	CAN signal
SRS-012B	CAN signal
SRS-012B	Control module
SRS-012B	Right inflatable curtain
SRS-012C	CAN signal
SRS-012C	Control module
SRS-012C	Right inflatable curtain
SRS-012D	Right inflatable curtain
SRS-012E	Passenger airbag, stage 2
SRS-012F	Passenger airbag, stage 2
SRS-0130	Control module
SRS-0130	Passenger airbag, stage 2
SRS-0131	Control module
SRS-0131	Passenger airbag, stage 2
SRS-0132	Control module
SRS-0132	Passenger airbag, stage 2
SRS-0133	Control module
SRS-0133	Passenger airbag, stage 2
SRS-0134	Right SIPS bag
SRS-0135	Control module
SRS-0135	Right SIPS bag.
SRS-0136	Right SIPS bag
SRS-0136	Control module
SRS-0137	Right SIPS bag
SRS-0137	Control module
SRS-0138	Control module
SRS-0138	Right SIPS bag
SRS-0139	Control module
SRS-0139	Right SIPS bag
SRS-013A	Collision signal
SRS-013A	Control module
SRS-013A	Left SIPS bag
SRS-013B	Control module
SRS-013B	Left SIPS bag
SRS-013C	Left SIPS bag
SRS-013D	Left SIPS bag
SRS-013E	Left SIPS bag
SRS-013F	Left SIPS bag
SRS-014A	Weight sensor/Passenger airbag switch
SRS-014B	Force limiter/lap tensioner
SRS-0154	Driver’s seat belt buckle
SRS-0155	Driver’s seat belt buckle
SRS-0156	Driver’s seat belt buckle
SRS-0157	Driver’s seat belt buckle
SRS-0158	Passenger seat belt buckle
SRS-0159	Passenger seat belt buckle
SRS-015A	Passenger seat belt buckle
SRS-015B	Passenger seat belt buckle
SRS-015C	Left front side impact sensor
SRS-015D	Left front side impact sensor
SRS-015E	Left front side impact sensor
SRS-015F	Left front side impact sensor
SRS-0160	Right front side impact sensor
SRS-0161	Right front side impact sensor
SRS-0162	Right front side impact sensor
SRS-0163	Right front side impact sensor
SRS-0164	Rear left side impact sensor
SRS-0165	Rear left side impact sensor
SRS-0166	Rear left side impact sensor
SRS-0167	Rear left side impact sensor
SRS-0168	Right rear side impact sensor
SRS-0169	Right rear side impact sensor
SRS-016A	Right rear side impact sensor
SRS-016B	Right rear side impact sensor
SRS-017A	Seat belt reminder
SRS-017C	Central locking
SRS-017D	Seat belt reminder
SRS-017E	Control module
SRS-020C	AOS
SRS-0210	Front right front impact sensor
SRS-0211	Front right front impact sensor
SRS-0212	Front right front impact sensor
SRS-0213	Front right front impact sensor
SRS-0214	Front right front impact sensor
SRS-0215	Front right front impact sensor
SRS-0218	Front left front impact sensor
SRS-0219	Front left front impact sensor
SRS-021A	Front left front impact sensor
SRS-021B	Front left front impact sensor
SRS-021C	Front left front impact sensor
SRS-021D	Front left front impact sensor
SRS-0220	CAN signal
SRS-0221	CAN signal
SRS-0222	CAN signal
SRS-0223	CAN signal
SRS-0224	CAN signal
SRS-0225	CAN signal
SRS-0228	Control module
SRS-0230	Switch for the passenger airbag
SRS-0231	Switch for the passenger airbag
SRS-0232	Switch for the passenger airbag
SRS-0233	Switch for the passenger airbag
SRS-0234	Switch for the passenger airbag
SRS-0235	Switch for the passenger airbag
SRS-0236	Switch for the passenger airbag
SRS-0237	Switch for the passenger airbag
SRS-0238	Switch for the passenger airbag
SRS-0239	Switch for the passenger airbag
SRS-023A	Switch for the passenger airbag
SRS-0240	Passenger airbag
SRS-0241	Passenger airbag
SRS-0250	Occupant weight sensor (OWS)
SRS-0251	Occupant weight sensor (OWS)
SRS-0252	Occupant weight sensor (OWS)
SRS-0253	Occupant weight sensor (OWS)
SRS-0254	Occupant weight sensor (OWS)
SRS-0256	Occupant weight sensor (OWS)
SRS-0258	Occupant weight sensor (OWS)
SRS-0259	Occupant weight sensor. Signal missing
SRS-025A	Occupant weight sensor (OWS)
SRS-025B	Occupant weight sensor (OWS)
SRS-025C	Occupant weight sensor (OWS)
SRS-025D	Occupant weight sensor (OWS)
SRS-025E	Occupant weight sensor (OWS)
SRS-025F	Occupant weight sensor (OWS)
SRS-0260	Occupant weight sensor (OWS)
SRS-0261	Occupant weight sensor. Signal missing
SRS-0262	Occupant weight sensor (OWS)
SRS-B000111	Driver Frontal Stage 1 Deployment Control. General Electrical Failures. Circuit short to ground
SRS-B000112	Driver Frontal Stage 1 Deployment Control. General Electrical Failures. Circuit short to battery
SRS-B00011A	Driver Frontal Stage 1 Deployment Control. General Electrical Failures. Circuit resistance below threshold
SRS-B00011B	Driver Frontal Stage 1 Deployment Control. General Electrical Failures. Circuit resistance above threshold
SRS-B000164	Driver Frontal Stage 1 Deployment Control. Algorithm Based Failures. Signal plausibility failure
SRS-B000195	Driver Frontal Stage 1 Deployment Control. Component Failures. Incorrect assembly
SRS-B000211	Driver Frontal Stage 2 Deployment Control. General Electrical Failures. Circuit short to ground
SRS-B000212	Driver Frontal Stage 2 Deployment Control. General Electrical Failures. Circuit short to battery
SRS-B00021A	Driver Frontal Stage 2 Deployment Control. General Electrical Failures. Circuit resistance below threshold
SRS-B00021B	Driver Frontal Stage 2 Deployment Control. General Electrical Failures. Circuit resistance above threshold
SRS-B000264	Driver Frontal Stage 2 Deployment Control. Algorithm Based Failures. Signal plausibility failure
SRS-B000295	Driver Frontal Stage 2 Deployment Control. Component Failures. Incorrect assembly
SRS-B000511	Collapsible Steering Column Deployment Control. General Electrical Failures. Circuit short to ground
SRS-B000512	Collapsible Steering Column Deployment Control. General Electrical Failures. Circuit short to battery
SRS-B00051A	Collapsible Steering Column Deployment Control. General Electrical Failures. Circuit resistance below threshold
SRS-B00051B	Collapsible Steering Column Deployment Control. General Electrical Failures. Circuit resistance above threshold
SRS-B000564	Collapsible Steering Column Deployment Control. Algorithm Based Failures. Signal plausibility failure
SRS-B000595	Collapsible Steering Column Deployment Control. Component Failures. Incorrect assembly
SRS-B001011	Passenger Frontal Stage 1 Deployment Control. General Electrical Failures. Circuit short to ground
SRS-B001012	Passenger Frontal Stage 1 Deployment Control. General Electrical Failures. Circuit short to battery
SRS-B00101A	Passenger Frontal Stage 1 Deployment Control. General Electrical Failures. Circuit resistance below threshold
SRS-B00101B	Passenger Frontal Stage 1 Deployment Control. General Electrical Failures. Circuit resistance above threshold
SRS-B001064	Passenger Frontal Stage 1 Deployment Control. Algorithm Based Failures. Signal plausibility failure
SRS-B001095	Passenger Frontal Stage 1 Deployment Control. Component Failures. Incorrect assembly
SRS-B001111	Passenger Frontal Stage 2 Deployment Control. General Electrical Failures. Circuit short to ground
SRS-B001112	Passenger Frontal Stage 2 Deployment Control. General Electrical Failures. Circuit short to battery
SRS-B00111A	Passenger Frontal Stage 2 Deployment Control. General Electrical Failures. Circuit resistance below threshold
SRS-B00111B	Passenger Frontal Stage 2 Deployment Control. General Electrical Failures. Circuit resistance above threshold
SRS-B001164	Passenger Frontal Stage 2 Deployment Control. Algorithm Based Failures. Signal plausibility failure
SRS-B001195	Passenger Frontal Stage 2 Deployment Control. Component Failures. Incorrect assembly
SRS-B001211	Passenger Frontal Stage 3 Deployment Control. General Electrical Failures. Circuit short to ground
SRS-B001212	Passenger Frontal Stage 3 Deployment Control. General Electrical Failures. Circuit short to battery
SRS-B00121A	Passenger Frontal Stage 3 Deployment Control. General Electrical Failures. Circuit resistance below threshold
SRS-B00121B	Passenger Frontal Stage 3 Deployment Control. General Electrical Failures. Circuit resistance above threshold
SRS-B001264	Passenger Frontal Stage 3 Deployment Control. Algorithm Based Failures. Signal plausibility failure
SRS-B001295	Passenger Frontal Stage 3 Deployment Control. Component Failures. Incorrect assembly
SRS-B002011	Left Side Airbag Deployment Control. General Electrical Failures. Circuit short to ground
SRS-B002012	Left Side Airbag Deployment Control. General Electrical Failures. Circuit short to battery
SRS-B00201A	Left Side Airbag Deployment Control. General Electrical Failures. Circuit resistance below threshold
SRS-B00201B	Left Side Airbag Deployment Control. General Electrical Failures. Circuit resistance above threshold
SRS-B002064	Left Side Airbag Deployment Control. Algorithm Based Failures. Signal plausibility failure
SRS-B002095	Left Side Airbag Deployment Control. Component Failures. Incorrect assembly
SRS-B002111	Left Curtain Deployment Control 1. General Electrical Failures. Circuit short to ground
SRS-B002112	Left Curtain Deployment Control 1. General Electrical Failures. Circuit short to battery
SRS-B00211A	Left Curtain Deployment Control 1. General Electrical Failures. Circuit resistance below threshold
SRS-B00211B	Left Curtain Deployment Control 1. General Electrical Failures. Circuit resistance above threshold
SRS-B002164	Left Curtain Deployment Control 1. Algorithm Based Failures. Signal plausibility failure
SRS-B002195	Left Curtain Deployment Control 1. Component Failures. Incorrect assembly
SRS-B002811	Right Side Airbag Deployment Control. General Electrical Failures. Circuit short to ground
SRS-B002812	Right Side Airbag Deployment Control. General Electrical Failures. Circuit short to battery
SRS-B00281A	Right Side Airbag Deployment Control. General Electrical Failures. Circuit resistance below threshold
SRS-B00281B	Right Side Airbag Deployment Control. General Electrical Failures. Circuit resistance above threshold
SRS-B002864	Right Side Airbag Deployment Control. Algorithm Based Failures. Signal plausibility failure
SRS-B002895	Right Side Airbag Deployment Control. Component Failures. Incorrect assembly
SRS-B002911	Right Curtain Deployment Control 1. General Electrical Failures. Circuit short to ground
SRS-B002912	Right Curtain Deployment Control 1. General Electrical Failures. Circuit short to battery
SRS-B00291A	Right Curtain Deployment Control 1. General Electrical Failures. Circuit resistance below threshold
SRS-B00291B	Right Curtain Deployment Control 1. General Electrical Failures. Circuit resistance above threshold
SRS-B002964	Right Curtain Deployment Control 1. Algorithm Based Failures. Signal plausibility failure
SRS-B002995	Right Curtain Deployment Control 1. Component Failures. Incorrect assembly
SRS-B005011	Driver Seatbelt Sensor. General Electrical Failures. Circuit short to ground
SRS-B005015	Driver Seatbelt Sensor. General Electrical Failures. Circuit short to battery or open
SRS-B00501D	Driver Seatbelt Sensor. General Electrical Failures. Circuit current out of range
SRS-B005064	Driver Seatbelt Sensor. Algorithm Based Failures. Signal plausibility failure
SRS-B005095	Driver Seatbelt Sensor. Component Failures. Incorrect assembly
SRS-B005211	Passenger Seatbelt Sensor. General Electrical Failures. Circuit short to ground
SRS-B005215	Passenger Seatbelt Sensor. General Electrical Failures. Circuit short to battery or open
SRS-B00521D	Passenger Seatbelt Sensor. General Electrical Failures. Circuit current out of range
SRS-B005264	Passenger Seatbelt Sensor. Algorithm Based Failures. Signal plausibility failure
SRS-B005295	Passenger Seatbelt Sensor. Component Failures. Incorrect assembly
SRS-B005311	Second Row Left Seatbelt Sensor. General Electrical Failures. Circuit short to ground
SRS-B005315	Second Row Left Seatbelt Sensor. General Electrical Failures. Circuit short to battery or open
SRS-B00531D	Second Row Left Seatbelt Sensor. General Electrical Failures. Circuit current out of range
SRS-B005364	Second Row Left Seatbelt Sensor. Algorithm Based Failures. Signal plausibility failure
SRS-B005395	Second Row Left Seatbelt Sensor. Component Failures. Incorrect assembly
SRS-B005411	Second Row Center Seatbelt Sensor. General Electrical Failures. Circuit short to ground
SRS-B005415	Second Row Center Seatbelt Sensor. General Electrical Failures. Circuit short to battery or open
SRS-B00541D	Second Row Center Seatbelt Sensor. General Electrical Failures. Circuit current out of range
SRS-B005464	Second Row Center Seatbelt Sensor. Algorithm Based Failures. Signal plausibility failure
SRS-B005495	Second Row Center Seatbelt Sensor. Component Failures. Incorrect assembly
SRS-B005511	Second Row Right Seatbelt Sensor. General Electrical Failures. Circuit short to ground
SRS-B005515	Second Row Right Seatbelt Sensor. General Electrical Failures. Circuit short to battery or open
SRS-B00551D	Second Row Right Seatbelt Sensor. General Electrical Failures. Circuit current out of range
SRS-B005564	Second Row Right Seatbelt Sensor. Algorithm Based Failures. Signal plausibility failure
SRS-B005595	Second Row Right Seatbelt Sensor. Component Failures. Incorrect assembly
SRS-B007011	Driver Seatbelt Pretensioner “A” Deployment Control (Subfault). General Electrical Failures. Circuit short to ground
SRS-B007012	Driver Seatbelt Pretensioner “A” Deployment Control (Subfault). General Electrical Failures. Circuit short to battery
SRS-B00701A	Driver Seatbelt Pretensioner “A” Deployment Control (Subfault). General Electrical Failures. Circuit resistance below threshold
SRS-B00701B	Driver Seatbelt Pretensioner “A” Deployment Control (Subfault). General Electrical Failures. Circuit resistance above threshold
SRS-B007064	Driver Seatbelt Pretensioner “A” Deployment Control (Subfault). Algorithm Based Failures. Signal plausibility failure
SRS-B007095	Driver Seatbelt Pretensioner “A” Deployment Control (Subfault). Component Failures. Incorrect assembly
SRS-B007211	Passenger Seatbelt Pretensioner “A” Deployment Control (Subfault). General Electrical Failures. Circuit short to ground
SRS-B007212	Passenger Seatbelt Pretensioner “A” Deployment Control (Subfault). General Electrical Failures. Circuit short to battery
SRS-B00721A	Passenger Seatbelt Pretensioner “A” Deployment Control (Subfault). General Electrical Failures. Circuit resistance below threshold
SRS-B00721B	Passenger Seatbelt Pretensioner “A” Deployment Control (Subfault). General Electrical Failures. Circuit resistance above threshold
SRS-B007264	Passenger Seatbelt Pretensioner “A” Deployment Control (Subfault). Algorithm Based Failures. Signal plausibility failure
SRS-B007295	Passenger Seatbelt Pretensioner “A” Deployment Control (Subfault). Component Failures. Incorrect assembly
SRS-B007311	Second Row Left Seatbelt Pretensioner Deployment Control. General Electrical Failures. Circuit short to ground
SRS-B007312	Second Row Left Seatbelt Pretensioner Deployment Control. General Electrical Failures. Circuit short to battery
SRS-B00731A	Second Row Left Seatbelt Pretensioner Deployment Control. General Electrical Failures. Circuit resistance below threshold
SRS-B00731B	Second Row Left Seatbelt Pretensioner Deployment Control. General Electrical Failures. Circuit resistance above threshold
SRS-B007364	Second Row Left Seatbelt Pretensioner Deployment Control. Algorithm Based Failures. Signal plausibility failure
SRS-B007395	Second Row Left Seatbelt Pretensioner Deployment Control. Component Failures. Incorrect assembly
SRS-B007411	Second Row Center Seatbelt Pretensioner Deployment Control. General Electrical Failures. Circuit short to ground
SRS-B007412	Second Row Center Seatbelt Pretensioner Deployment Control. General Electrical Failures. Circuit short to battery
SRS-B00741A	Second Row Center Seatbelt Pretensioner Deployment Control. General Electrical Failures. Circuit resistance below threshold
SRS-B00741B	Second Row Center Seatbelt Pretensioner Deployment Control. General Electrical Failures. Circuit resistance above threshold
SRS-B007464	Second Row Center Seatbelt Pretensioner Deployment Control. Algorithm Based Failures. Signal plausibility failure
SRS-B007495	Second Row Center Seatbelt Pretensioner Deployment Control. Component Failures. Incorrect assembly
SRS-B007511	Second Row Right Seatbelt Pretensioner Deployment Control. General Electrical Failures. Circuit short to ground
SRS-B007512	Second Row Right Seatbelt Pretensioner Deployment Control. General Electrical Failures. Circuit short to battery
SRS-B00751A	Second Row Right Seatbelt Pretensioner Deployment Control. General Electrical Failures. Circuit resistance below threshold
SRS-B00751B	Second Row Right Seatbelt Pretensioner Deployment Control. General Electrical Failures. Circuit resistance above threshold
SRS-B007564	Second Row Right Seatbelt Pretensioner Deployment Control. Algorithm Based Failures. Signal plausibility failure
SRS-B007595	Second Row Right Seatbelt Pretensioner Deployment Control. Component Failures. Incorrect assembly
SRS-B007911	Driver Seatbelt Pretensioner “B” Deployment Control (Subfault). General Electrical Failures. Circuit short to ground
SRS-B007912	Driver Seatbelt Pretensioner “B” Deployment Control (Subfault). General Electrical Failures. Circuit short to battery
SRS-B00791A	Driver Seatbelt Pretensioner “B” Deployment Control (Subfault). General Electrical Failures. Circuit resistance below threshold
SRS-B00791B	Driver Seatbelt Pretensioner “B” Deployment Control (Subfault). General Electrical Failures. Circuit resistance above threshold
SRS-B007964	Driver Seatbelt Pretensioner “B” Deployment Control (Subfault). Algorithm Based Failures. Signal plausibility failure
SRS-B007995	Driver Seatbelt Pretensioner “B” Deployment Control (Subfault). Component Failures. Incorrect assembly
SRS-B008011	Driver Seatbelt Load Limiter Deployment Control. General Electrical Failures. Circuit short to ground
SRS-B008012	Driver Seatbelt Load Limiter Deployment Control. General Electrical Failures. Circuit short to battery
SRS-B00801A	Driver Seatbelt Load Limiter Deployment Control. General Electrical Failures. Circuit resistance below threshold
SRS-B00801B	Driver Seatbelt Load Limiter Deployment Control. General Electrical Failures. Circuit resistance above threshold
SRS-B008064	Driver Seatbelt Load Limiter Deployment Control. Algorithm Based Failures. Signal plausibility failure
SRS-B008095	Driver Seatbelt Load Limiter Deployment Control. Component Failures. Incorrect assembly
SRS-B008211	Passenger Seatbelt Load Limiter Deployment Control. General Electrical Failures. Circuit short to ground
SRS-B008212	Passenger Seatbelt Load Limiter Deployment Control. General Electrical Failures. Circuit short to battery
SRS-B00821A	Passenger Seatbelt Load Limiter Deployment Control. General Electrical Failures. Circuit resistance below threshold
SRS-B00821B	Passenger Seatbelt Load Limiter Deployment Control. General Electrical Failures. Circuit resistance above threshold
SRS-B008264	Passenger Seatbelt Load Limiter Deployment Control. Algorithm Based Failures. Signal plausibility failure
SRS-B008295	Passenger Seatbelt Load Limiter Deployment Control. Component Failures. Incorrect assembly
SRS-B009011	Left Frontal Restraints Sensor. General Electrical Failures. Circuit short to ground
SRS-B009012	Left Frontal Restraints Sensor. General Electrical Failures. Circuit short to battery
SRS-B009064	Left Frontal Restraints Sensor. Algorithm Based Failures. Signal plausibility failure
SRS-B009081	Left Frontal Restraints Sensor. Bus Signal/Message Failures. Invalid serial data received
SRS-B009092	Left Frontal Restraints Sensor. Component Failures. Performance or incorrect operation
SRS-B009096	Left Frontal Restraints Sensor. Component Failures. Component internal failure
SRS-B009211	Left Side Restraints Sensor 2. General Electrical Failures. Circuit short to ground
SRS-B009212	Left Side Restraints Sensor 2. General Electrical Failures. Circuit short to battery
SRS-B009264	Left Side Restraints Sensor 2. Algorithm Based Failures. Signal plausibility failure
SRS-B009281	Left Side Restraints Sensor 2. Bus Signal/Message Failures. Invalid serial data received
SRS-B009292	Left Side Restraints Sensor 2. Component Failures. Performance or incorrect operation
SRS-B009296	Left Side Restraints Sensor 2. Component Failures. Component internal failure
SRS-B009311	Left Side Restraints Sensor 3. General Electrical Failures. Circuit short to ground
SRS-B009312	Left Side Restraints Sensor 3. General Electrical Failures. Circuit short to battery
SRS-B009364	Left Side Restraints Sensor 3. Algorithm Based Failures. Signal plausibility failure
SRS-B009381	Left Side Restraints Sensor 3. Bus Signal/Message Failures. Invalid serial data received
SRS-B009392	Left Side Restraints Sensor 3. Component Failures. Performance or incorrect operation
SRS-B009396	Left Side Restraints Sensor 3. Component Failures. Component internal failure
SRS-B009511	Right Frontal Restraints Sensor. General Electrical Failures. Circuit short to ground
SRS-B009512	Right Frontal Restraints Sensor. General Electrical Failures. Circuit short to battery
SRS-B009564	Right Frontal Restraints Sensor. Algorithm Based Failures. Signal plausibility failure
SRS-B009581	Right Frontal Restraints Sensor. Bus Signal/Message Failures. Invalid serial data received
SRS-B009592	Right Frontal Restraints Sensor. Component Failures. Performance or incorrect operation
SRS-B009596	Right Frontal Restraints Sensor. Component Failures. Component internal failure
SRS-B009711	Right Side Restraints Sensor 2. General Electrical Failures. Circuit short to ground
SRS-B009712	Right Side Restraints Sensor 2. General Electrical Failures. Circuit short to battery
SRS-B009764	Right Side Restraints Sensor 2. Algorithm Based Failures. Signal plausibility failure
SRS-B009781	Right Side Restraints Sensor 2. Bus Signal/Message Failures. Invalid serial data received
SRS-B009792	Right Side Restraints Sensor 2. Component Failures. Performance or incorrect operation
SRS-B009796	Right Side Restraints Sensor 2. Component Failures. Component internal failure
SRS-B009811	Right Side Restraints Sensor 3. General Electrical Failures. Circuit short to ground
SRS-B009812	Right Side Restraints Sensor 3. General Electrical Failures. Circuit short to battery
SRS-B009864	Right Side Restraints Sensor 3. Algorithm Based Failures. Signal plausibility failure
SRS-B009881	Right Side Restraints Sensor 3. Bus Signal/Message Failures. Invalid serial data received
SRS-B009892	Right Side Restraints Sensor 3. Component Failures. Performance or incorrect operation
SRS-B009896	Right Side Restraints Sensor 3. Component Failures. Component internal failure
SRS-B00A049	Occupant Classification System. System Internal Failures. Internal electronic failure
SRS-B00A04A	Occupant Classification System. Component Failures. Incorrect component installed
SRS-B00A054	Occupant Classification System. System Programming Failures. Missing calibration
SRS-B00A062	Occupant Classification System. Algorithm Based Failures. Signal compare failure
SRS-B00A064	Occupant Classification System. Algorithm Based Failures. Signal plausibility failure
SRS-B00A086	Occupant Classification System. Bus Signal/Message Failures. Signal invalid
SRS-B00A088	Occupant Classification System. Bus Signal/Message Failures. Bus off
SRS-B00B511	Driver Seat Track Position Restraints Sensor. General Electrical Failures. Circuit short to ground
SRS-B00B515	Driver Seat Track Position Restraints Sensor. General Electrical Failures. Circuit short to battery or open
SRS-B00B51D	Driver Seat Track Position Restraints Sensor. General Electrical Failures. Circuit current out of range
SRS-B00B564	Driver Seat Track Position Restraints Sensor. Algorithm Based Failures. Signal plausibility failure
SRS-B00B595	Driver Seat Track Position Restraints Sensor. Component Failures. Incorrect assembly
SRS-B00C096	Passenger Seat Occupant Classification Sensor “A”. Component Failures. Component internal failure
SRS-B00C196	Passenger Seat Occupant Classification Sensor “B”. Component Failures. Component internal failure
SRS-B00C511	Passenger Seat Track Position Restraints Sensor. General Electrical Failures. Circuit short to ground
SRS-B00C515	Passenger Seat Track Position Restraints Sensor. General Electrical Failures. Circuit short to battery or open
SRS-B00C51D	Passenger Seat Track Position Restraints Sensor. General Electrical Failures. Circuit current out of range
SRS-B00C564	Passenger Seat Track Position Restraints Sensor. Algorithm Based Failures. Signal plausibility failure
SRS-B00C595	Passenger Seat Track Position Restraints Sensor. Component Failures. Incorrect assembly
SRS-B00D213	Restraint System Malfunction Indicator 1. General Electrical Failures. Circuit open
SRS-B00D287	Restraint System Malfunction Indicator 1. Bus Signal/Message Failures. Missing message
SRS-B00D511	Restraint System Passenger Disable Indicator. General Electrical Failures. Circuit short to ground
SRS-B00D515	Restraint System Passenger Disable Indicator. General Electrical Failures. Circuit short to battery or open
SRS-B00DF1D	Passenger Restraints Disable Switch. General Electrical Failures. Circuit current out of range
SRS-B00DF64	Passenger Restraints Disable Switch. Algorithm Based Failures. Signal plausibility failure
SRS-B102711	Driver Bobbin Rotation Sensor. General Electrical Failures. Circuit short to ground
SRS-B102712	Driver Bobbin Rotation Sensor. General Electrical Failures. Circuit short to battery
SRS-B102749	Driver Bobbin Rotation Sensor. System Internal Failures. Internal electronic failure
SRS-B102764	Driver Bobbin Rotation Sensor. Algorithm Based Failures. Signal plausibility failure
SRS-B102781	Driver Bobbin Rotation Sensor. Bus Signal/Message Failures. Invalid serial data received
SRS-B102791	Driver Bobbin Rotation Sensor. Component Failures. Parametric
SRS-B102792	Driver Bobbin Rotation Sensor. Component Failures. Performance or incorrect operation
SRS-B102796	Driver Bobbin Rotation Sensor. Component Failures. Component internal failure
SRS-B102811	Passenger Bobbin Rotation Sensor. General Electrical Failures. Circuit short to ground
SRS-B102812	Passenger Bobbin Rotation Sensor. General Electrical Failures. Circuit short to battery
SRS-B102849	Passenger Bobbin Rotation Sensor. System Internal Failures. Internal electronic failure
SRS-B102864	Passenger Bobbin Rotation Sensor. Algorithm Based Failures. Signal plausibility failure
SRS-B102881	Passenger Bobbin Rotation Sensor. Bus Signal/Message Failures. Invalid serial data received
SRS-B102891	Passenger Bobbin Rotation Sensor. Component Failures. Parametric
SRS-B102892	Passenger Bobbin Rotation Sensor. Component Failures. Performance or incorrect operation
SRS-B102896	Passenger Bobbin Rotation Sensor. Component Failures. Component internal failure
SRS-B11A011	Left side restraints pressure sensor. General Electrical Failures. Circuit short to ground
SRS-B11A012	Left side restraints pressure sensor. General Electrical Failures. Circuit short to battery
SRS-B11A064	Left side restraints pressure sensor. Algorithm Based Failures. Signal plausibility failure
SRS-B11A081	Left side restraints pressure sensor. Bus Signal/Message Failures. Invalid serial data received
SRS-B11A092	Left side restraints pressure sensor. Component Failures. Performance or incorrect operation
SRS-B11A096	Left side restraints pressure sensor. Component Failures. Component internal failure
SRS-B11A111	Right side restraints pressure sensor. General Electrical Failures. Circuit short to ground
SRS-B11A112	Right side restraints pressure sensor. General Electrical Failures. Circuit short to battery
SRS-B11A164	Right side restraints pressure sensor. Algorithm Based Failures. Signal plausibility failure
SRS-B11A181	Right side restraints pressure sensor. Bus Signal/Message Failures. Invalid serial data received
SRS-B11A192	Right side restraints pressure sensor. Component Failures. Performance or incorrect operation
SRS-B11A196	Right side restraints pressure sensor. Component Failures. Component internal failure
SRS-B120211	Restraint System Passenger Enable Indicator. General Electrical Failures. Circuit short to ground
SRS-B120215	Restraint System Passenger Enable Indicator. General Electrical Failures. Circuit short to battery or open
SRS-B1A5514	Crash record output. General Electrical Failures. Circuit short to ground or open
SRS-B1A5568	Crash record output. Algorithm Based Failures. Event information
SRS-B1A5587	Crash record output. Bus Signal/Message Failures. Missing message
SRS-B1D7411	Passenger Airbag Cutoff Enable Switch. General Electrical Failures. Circuit short to ground
SRS-B1D7415	Passenger Airbag Cutoff Enable Switch. General Electrical Failures. Circuit short to battery or open
SRS-B1D741D	Passenger Airbag Cutoff Enable Switch. General Electrical Failures. Circuit current out of range
SRS-B1D7495	Passenger Airbag Cutoff Enable Switch. Component Failures. Incorrect assembly
SRS-B1D7511	Passenger Airbag Cutoff Disable Switch. General Electrical Failures. Circuit short to ground
SRS-B1D7515	Passenger Airbag Cutoff Disable Switch. General Electrical Failures. Circuit short to battery or open
SRS-B1D751D	Passenger Airbag Cutoff Disable Switch. General Electrical Failures. Circuit current out of range
SRS-B1D7595	Passenger Airbag Cutoff Disable Switch. Component Failures. Incorrect assembly
SRS-CFFF	Control module
SRS-DD00	Control module communication
SRS-DD01	Communication control module
SRS-DD02	Communication control module
SRS-DD10	Communication control module
SRS-E001	Control module communication
SRS-E003	Configuration fault
SRS-E010	Power supply
SRS-U001000	Medium Speed CAN Communication Bus. General Failure Information. No sub type information
SRS-U014000	Lost Communication With Central electronic module. General Failure Information. No sub type information
SRS-U015500	Lost Communication With Driver information module. General Failure Information. No sub type information
SRS-U030000	Internal Control Module Software Incompatibility. General Failure Information. No sub type information
SRS-U1A0064	Private Bus Circuit. Algorithm Based Failures. Signal plausibility failure
SRS-U1A0083	Private Bus Circuit. Bus Signal/Message Failures. Value of signal protection calculation incorrect
SRS-U1A1455	CAN Initialization Failure. System Programming Failures. Not configured
SRS-U1A3744	Crash Status Telegram. System Internal Failures. Data memory failure
SRS-U201664	Control Module Main Software. Algorithm Based Failures. Signal plausibility failure
SRS-U201702	Control Module Software #2. General Failure Information. General signal failure
SRS-U201764	Control Module Software #2. Algorithm Based Failures. Signal plausibility failure
SRS-U201802	Control Module Software #3. General Failure Information. General signal failure
SRS-U201864	Control Module Software #3. Algorithm Based Failures. Signal plausibility failure
SRS-U210000	Control Module Not Configured. General Failure Information. No sub type information
SRS-U210100	Control Module Configuration Incompatible. General Failure Information. No sub type information
SRS-U300000	Control Module. General Failure Information. No sub type information
SRS-U300316	Battery Voltage. General Electrical Failures. Circuit voltage below threshold
SRS-U300317	Battery Voltage. General Electrical Failures. Circuit voltage above threshold
SRS-U300362	Battery Voltage. Algorithm Based Failures. Signal compare failure

Common Volvo- Airbag Control Module Part Numbers

We reset all modules year 1997 and up. Below is a sample list of Volvo Airbag Module Part Numbers. If your part number is not on this list, no worries we still reset it as long as your vehicle is year 1997 and up.

To search this list, you can press Ctrl+F and use the search option

P8645271	8645271	9171881D
9452751	P31406637	30724652
9472939	P31387523	8696027
P30737504	P31334278	P30724152
P30658913	P31295741	P30782386
P30658912	P31451752	P31334542
P30667469	P31658440	P31340796
P31264931	P31318792	P30798509
P31295241	P31681525	9171883D
8646434	P31476103	P31334279
30613049A	30773786	P31451730
30724427	P31295112	P32221372
30773401	30612702D	0285001254
8622314A	P31423599	P31658130
8697679	P31406631	P31451568
8651523	P31406630	8622187
P8651523	P31318619	P31387019
8676733A	P30737501	P31313827

0285001254	P30782386	P31406637
0285001654	P30798509	P31423599
30612702D	P31264931	P31451568
30613049A	P31295112	P31451730
30724652	P31295741	P31451752
30773786	P31313827	P31476103
31295109	P31318619	P31658130
31295241	P31318792	P31658440
8622187	P31334278	P31681525
8645271	P31334279	P32221372
8646434	P31334542	P8645271
9472939	P31340796	P8651523
P30658912	P31387019	P31406630
P30658913	P31387523	P31406631
P30737501	P30737504
