Что означает
Ошибка B1932 в автомобилях Mazda указывает на проблему с подушкой безопасности водителя. Она возникает, когда электроцепь подушки безопасности разрывается или повреждается.
Симптомы
Одним из главных симптомов ошибки B1932 является горящая на приборной панели лампа SRS (Supplemental Restraint System), которая свидетельствует о неисправности подушки безопасности. Кроме того, может не работать система подушек безопасности водителя, что может привести к серьезным последствиям в случае аварии.
Причины
Ошибка B1932 может быть вызвана различными причинами. Одна из самых распространенных — это повреждение электроцепи подушки безопасности в результате аварии или механического воздействия. Также проблема может возникнуть из-за коррозии контактов, неисправности проводов или коннекторов, а также из-за неисправности самой подушки безопасности.
Как механик диагностирует ошибку
Для диагностики ошибки B1932 механик должен использовать специальный сканер, который позволяет считывать коды ошибок автомобиля. После того, как код ошибки был считан, механик может проверить электроцепь подушки безопасности, провести визуальный осмотр и проверить состояние проводов и коннекторов.
Насколько это серьезно
Ошибка B1932 может быть очень серьезной, поскольку неработающая подушка безопасности водителя может привести к серьезным травмам или даже смерти в случае аварии. Поэтому необходимо немедленно устранять эту проблему и восстанавливать работоспособность подушки безопасности.
Как устранять
Устранение ошибки B1932 может потребовать замены поврежденных проводов, коннекторов или самой подушки безопасности. Для этого необходимо обратиться к специалисту, который проведет диагностику и ремонт. Важно помнить, что самостоятельный ремонт может привести к еще большим проблемам и опасностям.
Коды, связанные с этой ошибкой
Код ошибки B1932 связан с подушкой безопасности водителя и может быть связан с другими кодами ошибок, такими как B1933, B1934, B1935, B1936 и B1937. Каждый из этих кодов указывает на определенную проблему с подушкой безопасности и требует немедленного ремонта.
Неожиданно выскочила ошибка, на приборке моргал ( пузатый мужик) была сделана диагостка с Ноутбука, ( с телефона ошибка не читалась)

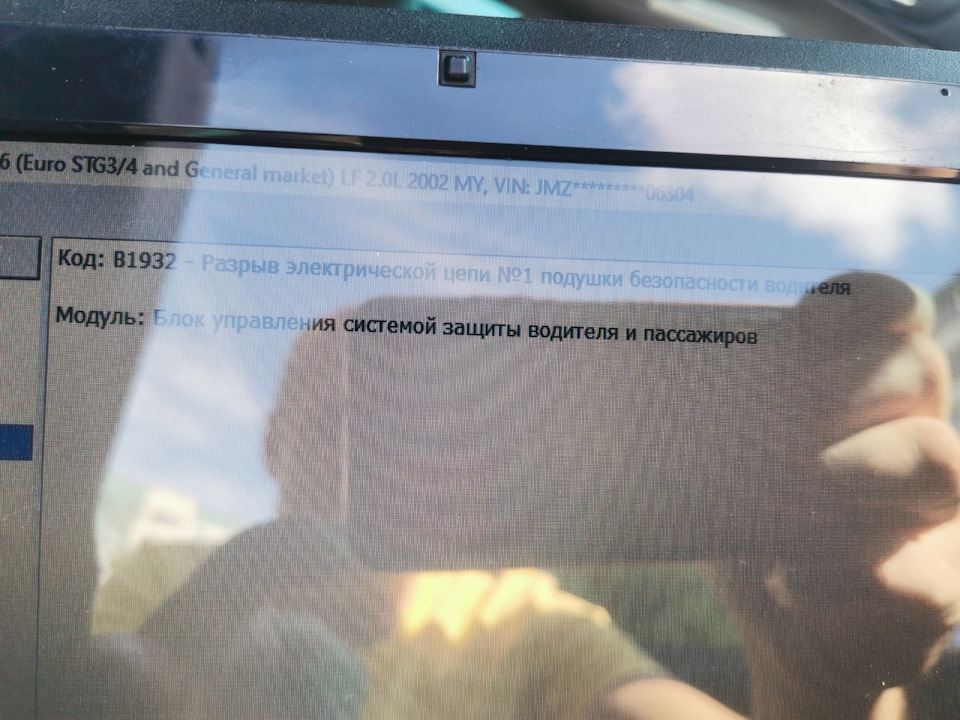

ошибка B1932 — Разрыв электро цепи подушки безопасности водителя.

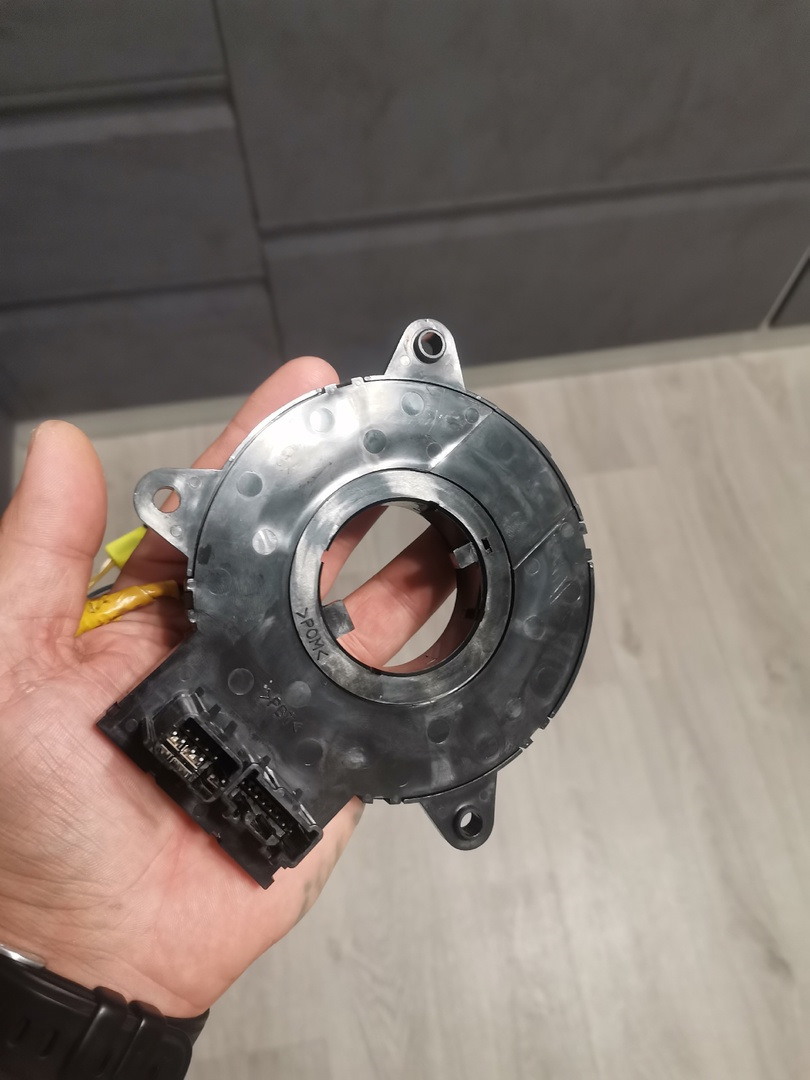

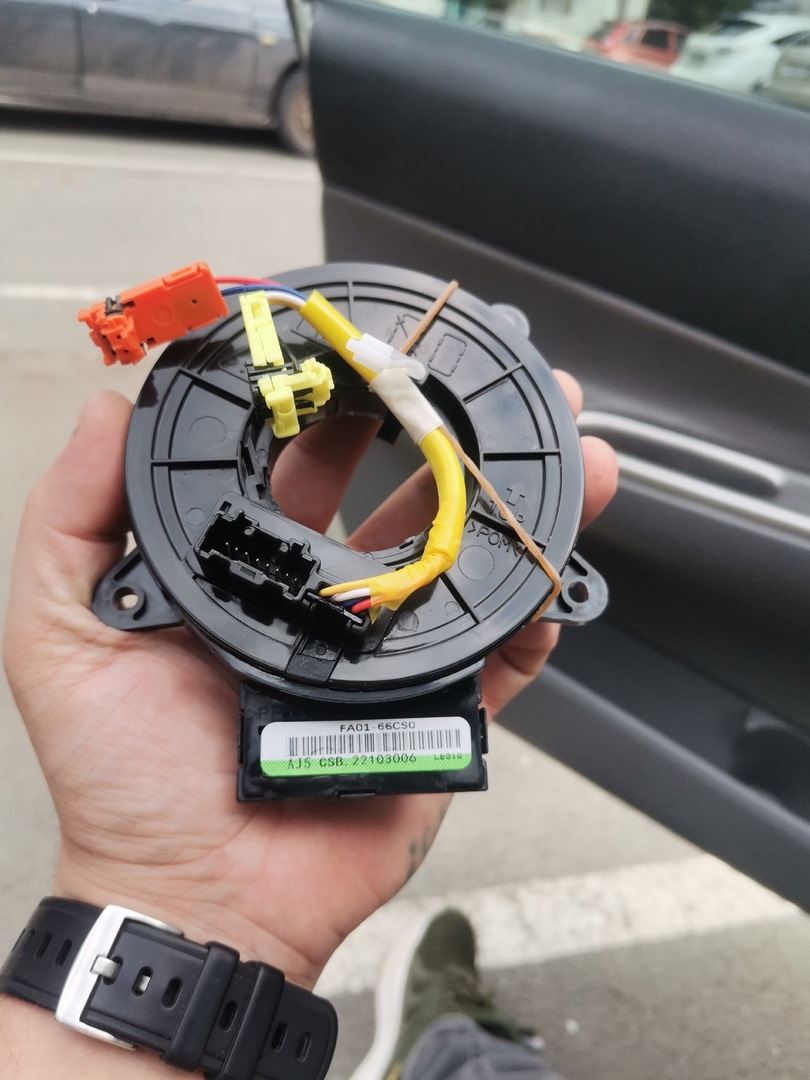

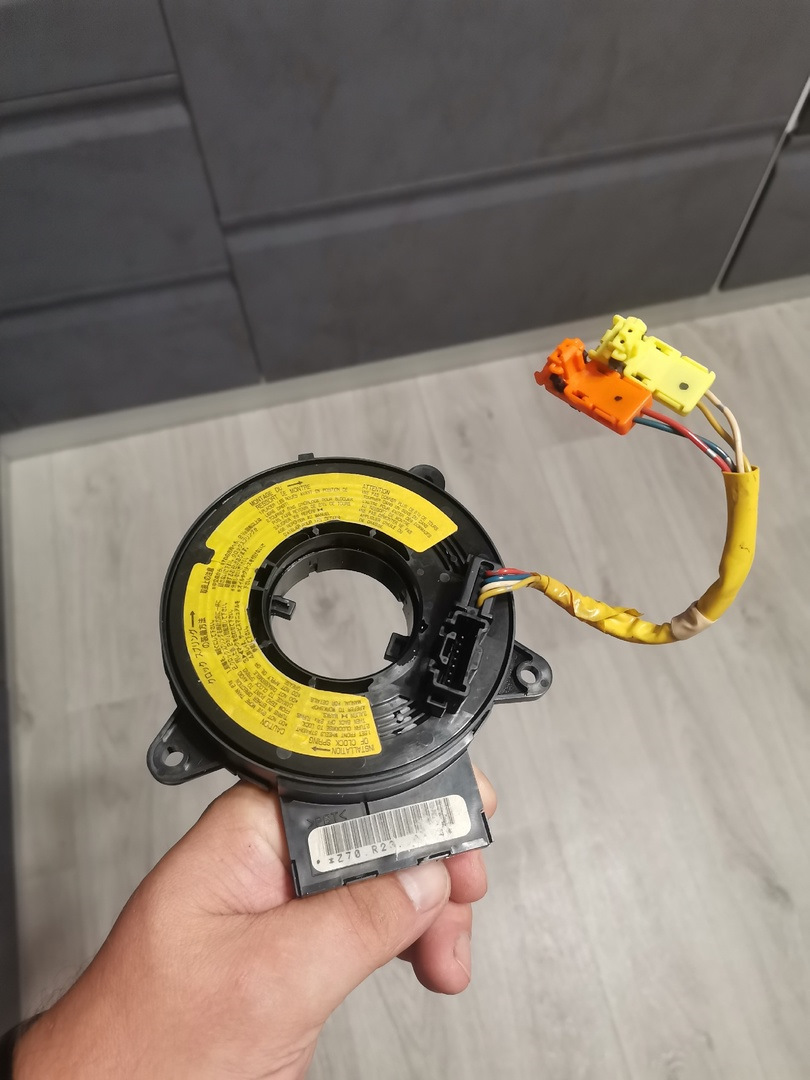

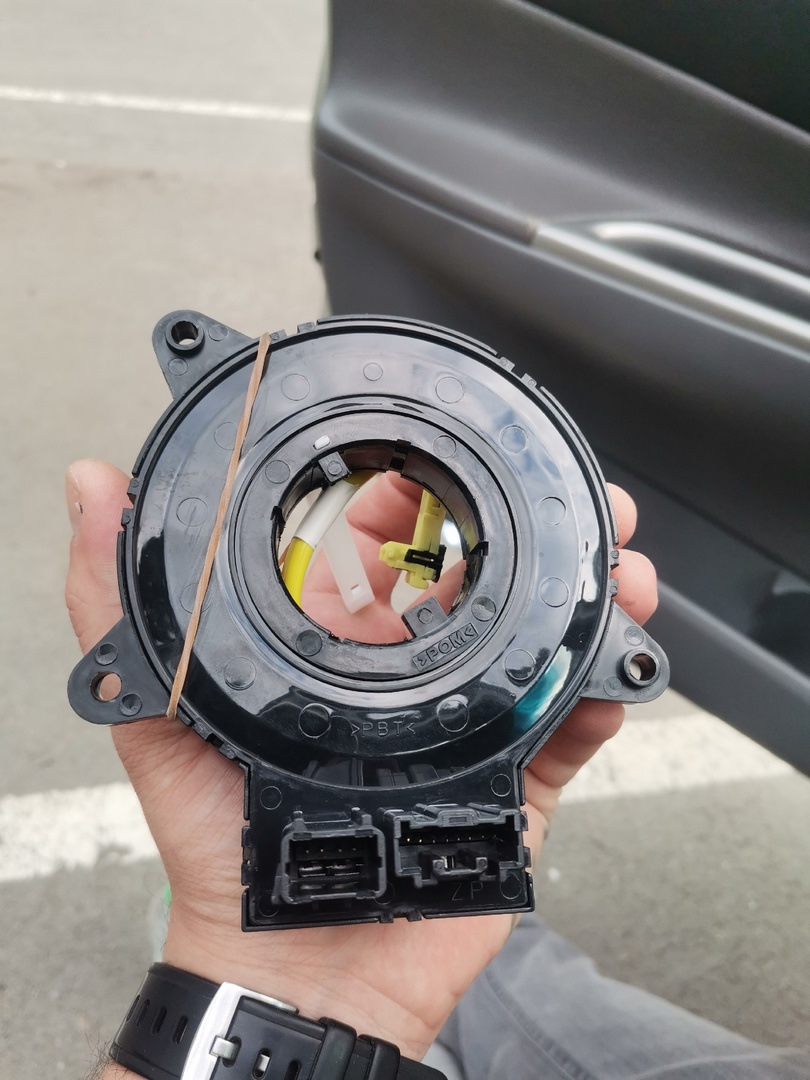

Подрулевой шлей под замену!

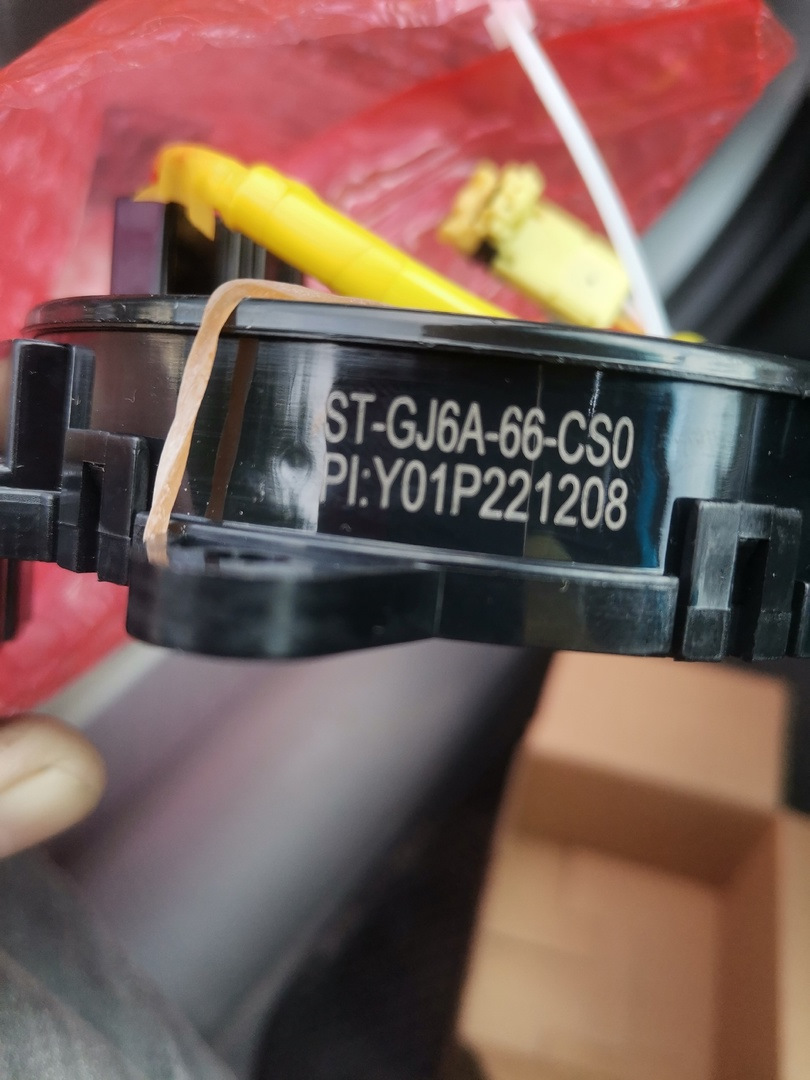

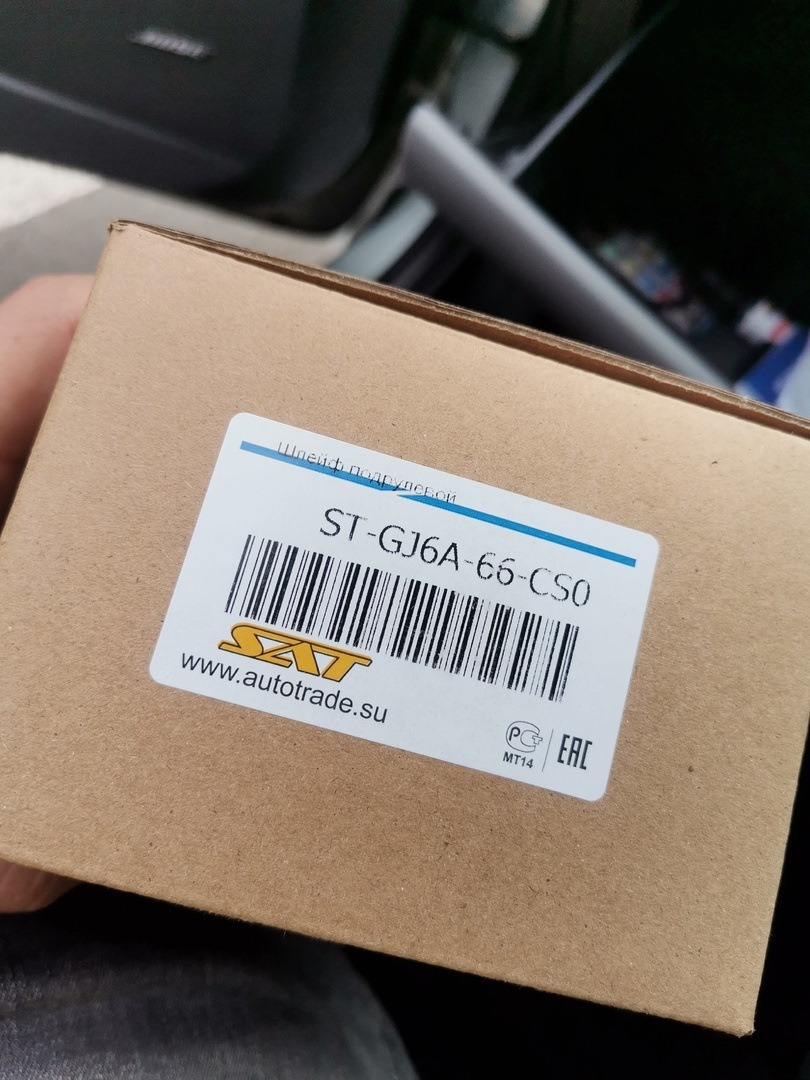

Искал что взять, выбор пал на новый в Автотрейде, цена 990р. (контракт 1100р) взял новый.
как менял фото не делал, меняется легко.
Что нужно:
— головка на 10
— головка на 21
— крестовая отвертка
Разбираем:
— Отключаем АКБ
— Откручиваем и снимаем с руля подушку
— Откручиваем чехол на рулевой колонке
— Откручиваем руль( заранее пометив как стоял)
— Откручиваем шлей ленту и меняем
Сборка в обратной последовательности.
Машину завел ошибка ушла)))
Таблица кодов ошибок DTC системы подушек безопасности Mazda CX-7 (ER)
Таблица кодов ошибок DTC системы подушек безопасности Mazda CX-7 (ER)|
DTC |
Число вспышек |
Неисправность |
|
B1013 |
16
|
Сиденье пассажира: ошибка калибровки датчика веса |
|
B1017 |
59 |
Развертывание подушек запрещено, поскольку конфигурация не задана |
|
B1144 |
45 |
Внутренняя цепь датчика боковой подушки безопасности водителя № 2 отключена |
|
B1145 |
45 |
Датчик боковой подушки безопасности со стороны водителя № 2, коммуникационная ошибка |
|
B1146 |
46 |
Внутренняя цепь датчика боковой подушки безопасности пассажира № 2 отключена |
|
B1147 |
Датчик боковой подушки безопасности со стороны пассажира № 2, коммуникационная ошибка |
|
|
B1231 |
13 |
Блокировка управления активацией (развертыванием) модуля управления SAS (Модуль управления SAS определил столкновение и срабатывание системы) |
|
B1317 |
Горит |
Напряжение питания модуля управления SAS 16,1 В или более |
|
B1318 |
Горит |
Модуль управления SAS, напряжение питания менее 8 В |
|
B1342 |
12 |
Модуль управления SAS (внутренняя цепь ненормальная) |
|
Горит |
Модуль управления SAS (неисправность цепи обнаружения DTC 12) |
|
|
B1868 |
Горит |
Неисправность сигнальной лампы системы подушек безопасности |
|
B1871 |
56 |
Цепь выключателя деактивации подушки безопасности пассажира (PAD) отключена |
|
B1877 |
38 |
Высокое сопротивление цепи преднатяжителя ремня безопасности со стороны водителя |
|
B1878 |
Цепь преднатяжителя ремня безопасности со стороны водителя, короткое замыкание на источник питания |
|
|
B1879 |
Цеп преднатяжителя ремня безопасности со стороны водителя, короткое замыкание на массу |
|
|
B1881 |
39 |
Высокое сопротивление цепи преднатяжителя ремня безопасности ремня безопасности со стороны пассажира |
|
B1882 |
Преднатяжитель ремня безопасности со стороны пассажира, короткое замыкание на источник питания |
|
|
B1883 |
Цепь преднатяжителя ремня безопасности со стороны пассажира, короткое замыкание на массу |
|
|
B1884 |
18 |
Обрыв цепи индикатора отключения подушки безопасности пассажира (PAD) или короткое замыкание на массу |
|
B1885 |
38 |
Низкое сопротивление цепи ремня безопасности преднатяжителя со стороны водителя |
|
B1886 |
39 |
Низкое сопротивление цепи ремня безопасности преднатяжителя ремня безопасности со стороны пассажира |
|
B1890 |
18 |
Цепь индикатора отключения подушки безопасности пассажира (PAD): короткое замыкание на источник питания |
|
B1913 |
19 |
Цепь модуля подушки безопасности со стороны водителя (инфлятор № 1): короткое замыкание на массу |
|
21 |
Электрическая цепь модуля подушки безопасности пассажира (инфлятор № 1): короткое замыкание на массу |
|
|
B1916 |
19 |
Модуль подушки безопасности со стороны водителя (инфлятор № 1): короткое замыкание на источник питания |
|
B1925 |
21 |
Модуль подушки безопасности пассажира (инфлятор № 1): короткое замыкание на источник питания |
|
B1932 |
19 |
Модуль подушки безопасности водителя (инфлятор № 1) высокое сопротивление цепи |
|
B1933 |
21 |
Модуль подушки безопасности пассажира (инфлятор № 1) высокое сопротивление цепи |
|
B1934 |
19 |
Модуль подушки безопасности водителя (инфлятор № 1) низкое сопротивление цепи |
|
B1935 |
21 |
Модуль подушки безопасности пассажира (инфлятор № 1) низкое сопротивление цепи |
|
B1992 |
22 |
Цепь модуля боковой подушки безопасности со стороны водителя, короткое замыкание на источник питания |
|
B1993 |
Цепь модуля боковой подушки безопасности со стороны водителя: короткое замыкание на массу |
|
|
B1994 |
Высокое сопротивление цепи модуля боковой подушки безопасности на стороне водителя |
|
|
B1995 |
Низкое сопротивление цепи модуля боковой подушки безопасности на стороне водителя |
|
|
B1996 |
23 |
Цепь модуля боковой подушки безопасности со стороны пассажира: короткое замыкание на источник питания |
|
B1997 |
Цепь модуля боковой подушки безопасности со стороны пассажира: короткое замыкание на массу |
|
|
B1998 |
Высокое сопротивление цепи модуля боковой подушки безопасности со стороны пассажира |
|
|
B1999 |
Низкое сопротивление цепи модуля боковой подушки безопасности со стороны пассажира |
|
|
B2228 |
19 |
Цепь модуля подушки безопасности водителя (инфлятор № 2): короткое замыкание на массу |
|
B2229 |
21 |
Модуль подушки безопасности пассажира (инфлятор №o 2): короткое замыкание на массу |
|
B2230 |
19 |
Модуль подушки безопасности водителя (инфлятор № 2): короткое замыкание на источник питания |
|
B2231 |
21 |
Модуль подушки безопасности пассажира (инфлятор № 2): короткое замыкание на источник питания |
|
B2232 |
19 |
Модуль подушки безопасности водителя (инфлятор № 2) высокое сопротивление цепи |
|
B2233 |
21 |
Модуль подушки безопасности пассажира (инфлятор № 2) высокое сопротивление цепи |
|
B2234 |
19 |
Модуль подушки безопасности водителя (инфлятор № 2) низкое сопротивление цепи |
|
B2235 |
21 |
Модуль подушки безопасности пассажира (инфлятор № 2) низкое сопротивление цепи |
|
B2290 |
16 |
Неисправность сигнала датчика веса |
|
B2296 |
42 |
Датчик зоны столкновения (ошибка связи, неисправность внутренней цепи) |
|
B2444 |
43 |
Датчик боковой подушки безопасности со стороны водителя (неисправность внутренней цепи) |
|
B2445 |
44 |
Датчик боковой подушки безопасности со стороны пассажира (неисправность внутренней цепи) |
|
B2477 |
54 |
Ошибка конфигурации |
|
B2773 |
24 |
Низкое сопротивление цепи модуля шторной подушки безопасности со стороны водителя |
|
B2774 |
Сопротивление цепи модуля шторной подушки безопасности со стороны водителя высокое |
|
|
B2775 |
Цепь модуля шторной подушки безопасности со стороны водителя: короткое замыкание на массу |
|
|
B2776 |
Цепь модуля шторной подушки безопасности со стороны водителя: короткое замыкание на источник питания |
|
|
B2777 |
25 |
Низкое сопротивление цепи модуля шторной подушки безопасности со стороны пассажира |
|
B2778 |
Высокое сопротивление цепи модуля шторной подушки безопасности со стороны пассажира |
|
|
B2779 |
Цепь модуля шторной подушки безопасности со стороны пассажира: короткое замыкание на массу |
|
|
B2780 |
Цепь модуля шторной подушки безопасности со стороны пассажира: короткое замыкание на источник питания |
|
|
B2867 |
58 |
Плохое соединение любых разъемов модуля управления SAS |
|
C1947 |
49 |
Цепь датчика положения сиденья, короткое замыкание на массу |
|
C1948 |
Сопротивление цепи датчика положения сиденья не в пределах спецификации |
|
|
C1981 |
Цепь датчика положения сиденья: обрыв или короткое замыкание на источник питания |
|
|
U2017 |
43 |
Датчик боковой подушки безопасности со стороны водителя (ошибка связи) |
|
U2018 |
44 |
Датчик боковой подушки безопасности пассажира (ошибка связи) |
|
U0073 |
14 |
Ошибка связи системы CAN |
|
U0151 |
Ошибка связи с модулем управления SAS |
|
|
U0155 |
Ошибка связи с комбинацией приборов |
Основные параметры компонентов системы AIR BAG PID/DATA Мазда СХ-7 (ER)
- AB_D (сопротивление модуля подушки безопасности водителя (инфлятор №1)) при любых условиях: 1,5—4,4 Ом.
- RES_AB_P (сопротивление модуля боковой подушки безопасности пассажира (инфлятор №1)) при любых условиях: 1,5— 3,6Ом.
- RES_AB2_D (сопротивление модуля боковой подушки безопасности водителя (инфлятор №2)) при любых условиях: 1,5—4,4 Ом.
- RES_AB2_P (сопротивление модуля боковой подушки безопасности пассажира (инфлятор №2)) при любых условиях: 1,5—3,6 Ом.
- RES_CAB_D (сопротивление модуля шторной подушки безопасности со стороны водителя) при любых условиях: 1,5—3,9 Ом.
- RES_CAB_P (сопротивление модуля шторной подушки безопасности пассажира) при любых условиях: 1,5— 3,9 Ом.
- RES_PT_D (сопротивление ремня безопасности преднатяжителя со стороны водителя) при любых условиях: 1,5—3,7 Ом.
- RES_PT_P (сопротивление ремня безопасности преднатяжителя со стороны пассажира) при любых условиях: 1,5—3,7 Ом.
- RES_SAB_D (сопротивление модуля боковой подушки безопасности водителя) при любых условиях: 1,5—3,9 Ом.
- RES_SAB_P (сопротивление модуля боковой подушки безопасности пассажира) при любых условиях: 1,5—3,9 Ом.
Все приходит с опытом)
Теперь то знаю, что перед тем, как сниматьменять подушки, нужно акб скидывать.
Впрочем, после замены руля, вылез мигающий мужик на приборке. Напрягает чтото лишнее на приборной.
Выбило 3 ошибки по RCM: B1932, B2234, B2232
EML с телефона не видит этого модуля, с ПК только увидел, ну или чтото типа Лаунча нужно.
Вообще связка ELM + FORScan полная версия решает вопросы по сбросу таких проблем.
На днях еще специально сниму, сделаю ошибку и проверю.
Кстати, можно обратить внимание на крепление разьемов у подушки руля. Там есть специальные фиксаторы разьема. Ничего примичательного, но., без него будет ошибка B2234, B2232, что означает низкое сопротивление газогенератора соответсвенно первого или второго, где не будет фиксатора.
Специально не ставил, проверить сбросы. Хотя перед НГ особо и некогда было)
Думаю, все логично и понятно, фиксатор не просто кластик, а еще аля кнопка)
Все работает.
Ну и напоследок, снимать подушкуруль желательно после 5-10 мин простоя, чтоб ошибки не было. Хотя, пару кликов и ее нет…
Всем удачи)
Цена вопроса: 0 грн
Пробег: 0 км
Таблица кодов ошибок DTC системы подушек безопасности Mazda3 (BL)
|
DTC |
Число |
Неисправность |
|
B1046 |
24
|
Короткое замыкание на цепь модуля шторки безопасности со стороны водителя других цепей модуля подушки безопасности |
|
B1047 |
22 |
Короткое замыкание на цепь модуля боковой подушки безопасности водителя других цепей модуля подушки безопасности |
|
B1048 |
21 |
Короткое замыкание на цепь модуля подушки безопасности пассажира других цепей модуля подушки безопасности |
|
B1049 |
34 |
Короткое замыкание на цепь преднатяжителя ремня безопасности со стороны пассажира других цепей модуля подушки безопасности |
|
B104B |
43 |
Короткое замыкание на цепь датчика боковой подушки безопасности водителя других цепей датчика |
|
B104C |
44 |
Короткое замыкание на цепь датчика боковой подушки безопасности пассажира других цепей датчика |
|
B104D |
42 |
Короткое замыкание на цепи датчика зоны столкновения других цепей датчика |
|
B104E |
43 |
Цепь датчика боковой подушки безопасности со стороны водителя: короткое замыкание на источник питания или массу кузова |
|
B104F |
44 |
Внутренняя неисправность датчика боковой подушки безопасности со стороны пассажира |
|
B1050 |
Цепь датчика боковой подушки безопасности со стороны пассажира: короткое замыкание на источник питания или массу |
|
|
B1051 |
43 |
Внутренняя неисправность датчика боковой подушки безопасности со стороны водителя |
|
B1054 |
33 |
Короткое замыкание на цепь преднатяжителя ремня безопасности со стороны водителя других цепей модуля подушки безопасности |
|
B1055 |
23 |
Короткое замыкание на цепь модуля боковой подушки безопасности пассажира других цепей модуля подушки безопасности |
|
B1056 |
25 |
Короткое замыкание на цепь модуля шторки безопасности пассажира других цепей модуля подушки безопасности |
|
B1057 |
19 |
Короткое замыкание на цепь модуля подушки безопасности со стороны водителя других цепей модуля подушки безопасности |
|
B10A6 |
35 |
Обрыв цепи преднатяжителя поясного ремня безопасности или высокое сопротивление |
|
B10A7 |
Цепь преднатяжителя поясного ремня безопасности закорочена на источник питания |
|
|
B10A8 |
Цепь предварительного натяжителя поясного ремня безопасности закорочена на массу |
|
|
B10A9 |
Низкое сопротивление предварительного натяжителя поясного цепи ремня безопасности |
|
|
B10AA |
Короткое замыкание на цепь преднатяжителя поясного ремня безопасности других цепей модуля подушки безопасности |
|
|
B1231 |
13 |
Блок управления активацией (развертыванием) модуля управления SAS заблокирован (зафиксировано столкновение) |
|
B1317 |
― |
Высокое напряжения питания модуля управления SAS (16 В и более) |
|
B1318 |
Низкое напряжение питания модуля управления SAS (8 В или меньше) |
|
|
B1342 |
12 |
Внутренняя неисправность модуля управления SAS |
|
― |
||
|
B1868 |
― |
Неисправность сигнальной лампы системы подушек безопасности |
|
B1871 |
56 |
Цепь системы переключателя PAD отключена |
|
B1877 |
33 |
Обрыв цепи преднатяжителя ремня безопасности со стороны водителя или высокое сопротивление |
|
B1878 |
Цепь преднатяжителя ремня безопасности со стороны водителя замыкает на источник питания |
|
|
B1879 |
Цепь преднатяжителя ремня безопасности со стороны водителя замыкает на массу |
|
|
B1881 |
34 |
Обрыв цепи преднатяжителя ремня безопасности со стороны пассажира или высокое сопротивление |
|
B1882 |
Цепь преднатяжителя ремня безопасности со стороны пассажира закорочена на источник питания |
|
|
B1883 |
Цепь преднатяжителя ремня безопасности со стороны пассажира замыкает на массу |
|
|
B1884 |
18 |
Цепь индикатора деактивации подушки безопасности пассажира (PAD) обрыв или короткое замыкание на массу |
|
B1885 |
33 |
Низкое сопротивление цепи преднатяжителя ремня безопасности со стороны водителя |
|
B1886 |
34 |
Низкое сопротивление цепи преднатяжителя ремня безопасности со стороны пассажира |
|
B1890 |
18 |
Цепь индикатора деактивации подушки безопасности пассажира (PAD) короткое замыкание на источник питания |
|
B1916 |
19 |
Цепь модуля подушки безопасности со стороны водителя: короткое замыкание на источник питания |
|
B1925 |
21 |
Цепь модуля подушки безопасности пассажира: короткое замыкание на источник питания |
|
B1932 |
19 |
Цепь модуля подушки безопасности со стороны водителя обрыв цепи или высокое сопротивление |
|
B1933 |
21 |
Цепь модуля подушки безопасности со стороны пассажира: обрыв цепи или высокое сопротивление |
|
B1934 |
19 |
Низкое сопротивление цепи модуля подушки безопасности со стороны водителя |
|
B1935 |
21 |
Низкое сопротивление цепи модуля подушки безопасности со стороны пассажира |
|
B1936 |
19 |
Цепь модуля подушки безопасности со стороны водителя: короткое замыкание на массу |
|
B1938 |
21 |
Цепь модуля подушки безопасности пассажира: короткое замыкание на массу |
|
B1992 |
22 |
Цепь модуля боковой подушки безопасности водителя: короткое замыкание на источник питания |
|
B1993 |
Цепь модуля боковой подушки безопасности со стороны водителя, короткое замыкание на массу кузова |
|
|
B1994 |
Цепь модуля боковой подушки безопасности со стороны водителя разомкнута или высокое сопротивление |
|
|
B1995 |
Низкое сопротивление цепи модуля боковой подушки безопасности со стороны водителя |
|
|
B1996 |
23 |
Цепь модуля боковой подушки безопасности пассажира: короткое замыкание на источник питания |
|
B1997 |
Цепь модуля боковой подушки безопасности пассажира закорочена на массу |
|
|
B1998 |
Цепь модуля боковой подушки безопасности со стороны пассажира разомкнута или высокое сопротивление |
|
|
B1999 |
Низкое сопротивление цепи модуля боковой подушки безопасности со стороны пассажира |
|
|
B2226 |
42 |
Внутренняя неисправность датчика зоны столкновения |
|
B2227 |
Датчик зоны столкновения (ошибка связи) |
|
|
B2477 |
― |
Нет конфигурации |
|
54 |
Ошибка конфигурации |
|
|
B2773 |
24 |
Низкое сопротивление цепи модуля шторки безопасности со стороны водителя |
|
B2774 |
Цепь модуля шторки безопасности со стороны водителя разомкнута или имеет высокое сопротивление |
|
|
B2775 |
Цепь модуля шторной подушки безопасности со стороны водителя, короткое замыкание на массу кузова |
|
|
B2776 |
Цепь модуля шторки безопасности водителя со стороны короткого замыкания на источник питания |
|
|
B2777 |
25 |
Низкое сопротивление цепи модуля шторки безопасности со стороны пассажира |
|
B2778 |
Обрыв цепи модуля шторки безопасности со стороны пассажира или высокое сопротивление |
|
|
B2779 |
Замыкание цепи модуля подушки безопасности пассажира на массу |
|
|
B2780 |
Замыкание цепи модуля шторки безопасности пассажира на источник питания |
|
|
B2855 |
42 |
Цепь датчика зоны столкновение: короткое замыкание на источник питания или массу кузова |
|
B2856 |
Несоответствие идентификатора датчика зоны столкновения |
|
|
B2886 |
44 |
Несоответствие идентификатора датчика боковой подушки безопасности пассажира |
|
B2887 |
43 |
Несоответствие идентификатора датчика боковой подушки безопасности водителя |
|
B2BCD |
― |
Плохо подсоединены разъемы модуля управления SAS |
|
C1280* |
― |
Ошибка сигнала датчика скорости рыскания в модуле управления SAS. |
|
C1282* |
Датчик Low-G (XY) (боковой перегрузки) в модуле управления SAS — ошибка сигнала |
|
|
C2770* |
Датчик Low-G (XY) (продольной перегрузки) в модуле управления SAS — ошибка сигнала |
|
|
U0073 |
― |
Ошибка связи CAN |
|
U0155 |
Ошибка связи с комбинацией приборов |
|
|
U2017 |
43 |
Датчик боковой подушки безопасности со стороны водителя (ошибка связи) |
|
U2018 |
44 |
Датчик боковой подушки безопасности пассажира (ошибка связи) |
|
U2527* |
― |
Ошибка связи DSC HU/CM |
* :Только автомобили с DSC
Основные параметры компонентов системы AIR BAG PID/DATA
|
Название PID |
Размерность/операция |
Статус/значение |
|
|
BUCKLE_D (Состояние переключателя ремня безопасности со стороны водителя) |
Не пристегнут/ |
• Передний ремень безопасности со стороны водителя пристегнут (переключатель пряжки со стороны водителя выключен): пристегнут |
|
|
BUCKLE_P (Состояние переключателя ремня безопасности со стороны пассажира) |
Не пристегнут/пристегнут |
Пассажир, сидящий на переднем сиденье со стороны пассажира: вкл. |
• Передний ремень безопасности со стороны пассажира пристегнут (выключатель пряжки со стороны пассажира): пристегнут |
|
CCNT_RCM (Количество кодов неисправности непрерывной памяти) |
― |
• Обнаружены коды неисправности: 1—255 |
|
|
I_PAD_SW (Состояние переключателя PAD) |
Off/On |
• Переключатель PAD находится в положении PASS AIRBAG OFF: Выкл |
|
|
IGN_V (Напряжение зажигения) |
V |
Выключатель зажигания в положении ON: напряжение батареи |
|
|
PSAB_DepSt (Состояние срабатывания модуля подушки безопасности пассажира) |
Inactive/Active |
• Состояние работоспособности (развертывания) модуля подушки безопасности пассажира: неактивно |
|
|
RES_AB_D (Номинальное сопротивление подушки безопасности водителя) |
ohm |
Постоянно: 1.61–5.77 Ом |
|
|
RES_AB_P (Номинальное сопротивление модуля подушки безопасности пассажира) |
ohm |
Постоянно: 1.10–5.77 Ом |
|
|
RES_CAB_D (Номинальное сопротивление модуля шторки безопасности водителя) |
ohm |
Постоянно: 1.10–9.64 Ом |
|
|
RES_CAB_P (Номинальное сопротивление модуля шторки безопасности со стороны пассажира) |
ohm |
Постоянно: 1.10–9.64 Ом |
|
|
RES_LPT_D (Номинальное сопротивление поясного преднатяжителя ремня безопасности) |
ohm |
Постоянно: 1.10–5.77 Ом |
|
|
RES_PT_D (Номинальное сопротивление преднатяжителя ремня безопасности со стороны водителя) |
ohm |
Постоянно: 1.10–5.77 Ом |
|
|
RES_PT_P (Номинальное сопротивление преднатяжителя ремня безопасности со стороны пассажира) |
ohm |
Постоянно: 1.10–5.77 Ом |
|
|
RES_SAB_D (Номинальное сопротивление модуля боковой подушки безопасности водителя) |
ohm |
Постоянно: 1.10–9.64 Ом |
|
|
RES_SAB_P (Номинальное сопротивление модуля боковой подушки безопасности пассажира) |
ohm |
Постоянно: 1.10–9.64 Ом |
Описание B1932 ошибки автомобиля Mazda. В нашем справочнике имеется следующая информация:
На русском языке:
Обрыв цепи привода подушек безопасности
На английском языке:
Air Bag Driver Circuit Open
Выберите модель для возможности более детального просмотра информации по этой ошибке:
Найти причину >>>
Принимая во внимание тот факт, что OBD2 ошибки работы электронных систем автомобиля не всегда на прямую указывают на неработающий элемент, а чаще дают всего лишь общую информацию о неисправности, мы пришли к следующему выводу:
В разных марках и моделях автомобилей одна и также ошибка может возникать как следствие неисправности абсолютно разных элементов.
Стало понятно, что просто необходим ресурс в котором можно найти не только общую информацию об OBD2 ошибке, а практические данные по конкретному автомобилю.
Опыт автоэлектриков показал, что если рассматривать определенную марка-модель автомобиля, то в подавляющем большинстве случаев причина возникновения какой либо ошибки одна и также.
Мы создаем, не без вашей помощи, справочник причинно-следственной связи возникновения той или иной OBD2 ошибки у конкретного автомобиля (марка и модель). Если на Ваш автомобиль не найдено описание (причинно-следственной связи) ошибки, то не стесняйтесь задавайте вопрос.
Если у вас есть опыт в устранении той или иной ошибки — делитесь опытом с другими пользователями. Так мы сможем сформировать полезный ресурс. По капле от каждого и всем будет полезно.
Возможно будет интересно:
Если ошибка указывает на неверные параметры (высокие или низкие значения) какого нибудь из датчиков или анализаторов, то вероятней всего этот элемент исправен, а проблему надо искать так сказать «выше по течению», в элементах работу которых анализирует датчик или зонд.
Если ошибка указывает на постоянно открытый или закрытый клапан, то тут надо подойти к решению вопроса с умом, а не менять бездумно этот элемент. Причин может быть несколько: клапан засорен, клапан заклинил, на клапан приходит неверный сигнал от других неисправных узлов.
Автомобили с каждым днем становятся все более сложными, но и более диагностируемыми. Наш форум создан для всех, от простых автолюбителей до профессиональных автоэлектриков.
Примечание:
1. Для поиска других кодов неисправностей воспользуйтесь поисковой строкой. Введите свой код неисправности в поле поиска и отправьте поиск.
2. Информация, содержащаяся на этом сайте, представлена исключительно в информационных целях. Мы не несем ответственности за любые действия, предпринятые вами в отношении вашего автомобиля. Если у вас есть какие-либо сомнения относительно ремонта вашего автомобиля, обратитесь к своему техническому специалисту.
Поиск всех кодов ошибок на одном сайте. Расшифровка Кодов ошибок obd2 по маркам автомобилей.
Знайдено кодов ошибок: 1
Код ошибки:
Значение ошибки
Похожие причины кодов
Коды ошибок по маркам автомобилей
Примечание:
1. Для поиска других кодов неисправностей воспользуйтесь поисковой строкой. Введите свой код неисправности в поле поиска и отправьте поиск.
2. Информация, содержащаяся на этом сайте, представлена исключительно в информационных целях. Мы не несем ответственности за любые действия, предпринятые вами в отношении вашего автомобиля. Если у вас есть какие-либо сомнения относительно ремонта вашего автомобиля, обратитесь к своему техническому специалисту.
Copyright © 2021. Коды ошибок OBD-II с расшифровкой на русском языке — возможные причины, описание и варианты по устранению ошибок.
Приветствую, у меня на mazda 3 BL 2012 г.в. загорелся значок подушек безопасности, сделал диагностику: ошибка b2bcd. Что это за ошибка? диагност отправил к ОД. Подушки не стреляли, все на месте. Тьфу-тьфу-тьфу.
УРА!!! Разобрался, напишу в чем была проблема и расшифровку ошибки B2BCD, а то ни где толком не написано об этой ошибке.
ОШИБКА B2BCD:
2012 — Mazda3 — Restraints
DTC B2BCD [СТАНДАРТ СИСТЕМА УПРАВЛЕНИЯ ДИСЛОКАЦИЯ]
Система Неисправность Расположение
• SAS разъемы модуля управления слабо связаны
Условие обнаружения
ПРЕДУПРЕЖДЕНИЕ:
• условия обнаружения для понимания кода неисправности контура перед выполнением проверки. Выполнение проверки в соответствии с только условия обнаружения может привести ктравмам из — за операционной ошибки или повредить систему. При выполнении проверки, всегда следуйте процедуре проверки.
• Отсутствие преемственности между слабо связаны детектором стержневых клеммы модуля управления SAS
Возможные причины
• SAS разъемы модуля управления не плохо подключены
• SAS модуля управления неисправность разъема
• управления SAS модуля неисправности
В общем блок управления SRS находится в центральной консоли под подстаканниками, снимается пластик просто, тянуть вверх с небольшим усилием и доступ к SRS открыт.
Снимаем клеммы с АКБ, простым движением руки пошевелил разъемы, засунул их по сильнее. Набросил клеммы, завожу и что я вижу:) ошибка пропала:).
Вот так.
Таблица кодов ошибок DTC системы подушек безопасности Mazda3 (BL)
|
DTC |
Число |
Неисправность |
|
B1046 |
24
|
Короткое замыкание на цепь модуля шторки безопасности со стороны водителя других цепей модуля подушки безопасности |
|
B1047 |
22 |
Короткое замыкание на цепь модуля боковой подушки безопасности водителя других цепей модуля подушки безопасности |
|
B1048 |
21 |
Короткое замыкание на цепь модуля подушки безопасности пассажира других цепей модуля подушки безопасности |
|
B1049 |
34 |
Короткое замыкание на цепь преднатяжителя ремня безопасности со стороны пассажира других цепей модуля подушки безопасности |
|
B104B |
43 |
Короткое замыкание на цепь датчика боковой подушки безопасности водителя других цепей датчика |
|
B104C |
44 |
Короткое замыкание на цепь датчика боковой подушки безопасности пассажира других цепей датчика |
|
B104D |
42 |
Короткое замыкание на цепи датчика зоны столкновения других цепей датчика |
|
B104E |
43 |
Цепь датчика боковой подушки безопасности со стороны водителя: короткое замыкание на источник питания или массу кузова |
|
B104F |
44 |
Внутренняя неисправность датчика боковой подушки безопасности со стороны пассажира |
|
B1050 |
Цепь датчика боковой подушки безопасности со стороны пассажира: короткое замыкание на источник питания или массу |
|
|
B1051 |
43 |
Внутренняя неисправность датчика боковой подушки безопасности со стороны водителя |
|
B1054 |
33 |
Короткое замыкание на цепь преднатяжителя ремня безопасности со стороны водителя других цепей модуля подушки безопасности |
|
B1055 |
23 |
Короткое замыкание на цепь модуля боковой подушки безопасности пассажира других цепей модуля подушки безопасности |
|
B1056 |
25 |
Короткое замыкание на цепь модуля шторки безопасности пассажира других цепей модуля подушки безопасности |
|
B1057 |
19 |
Короткое замыкание на цепь модуля подушки безопасности со стороны водителя других цепей модуля подушки безопасности |
|
B10A6 |
35 |
Обрыв цепи преднатяжителя поясного ремня безопасности или высокое сопротивление |
|
B10A7 |
Цепь преднатяжителя поясного ремня безопасности закорочена на источник питания |
|
|
B10A8 |
Цепь предварительного натяжителя поясного ремня безопасности закорочена на массу |
|
|
B10A9 |
Низкое сопротивление предварительного натяжителя поясного цепи ремня безопасности |
|
|
B10AA |
Короткое замыкание на цепь преднатяжителя поясного ремня безопасности других цепей модуля подушки безопасности |
|
|
B1231 |
13 |
Блок управления активацией (развертыванием) модуля управления SAS заблокирован (зафиксировано столкновение) |
|
B1317 |
― |
Высокое напряжения питания модуля управления SAS (16 В и более) |
|
B1318 |
Низкое напряжение питания модуля управления SAS (8 В или меньше) |
|
|
B1342 |
12 |
Внутренняя неисправность модуля управления SAS |
|
― |
||
|
B1868 |
― |
Неисправность сигнальной лампы системы подушек безопасности |
|
B1871 |
56 |
Цепь системы переключателя PAD отключена |
|
B1877 |
33 |
Обрыв цепи преднатяжителя ремня безопасности со стороны водителя или высокое сопротивление |
|
B1878 |
Цепь преднатяжителя ремня безопасности со стороны водителя замыкает на источник питания |
|
|
B1879 |
Цепь преднатяжителя ремня безопасности со стороны водителя замыкает на массу |
|
|
B1881 |
34 |
Обрыв цепи преднатяжителя ремня безопасности со стороны пассажира или высокое сопротивление |
|
B1882 |
Цепь преднатяжителя ремня безопасности со стороны пассажира закорочена на источник питания |
|
|
B1883 |
Цепь преднатяжителя ремня безопасности со стороны пассажира замыкает на массу |
|
|
B1884 |
18 |
Цепь индикатора деактивации подушки безопасности пассажира (PAD) обрыв или короткое замыкание на массу |
|
B1885 |
33 |
Низкое сопротивление цепи преднатяжителя ремня безопасности со стороны водителя |
|
B1886 |
34 |
Низкое сопротивление цепи преднатяжителя ремня безопасности со стороны пассажира |
|
B1890 |
18 |
Цепь индикатора деактивации подушки безопасности пассажира (PAD) короткое замыкание на источник питания |
|
B1916 |
19 |
Цепь модуля подушки безопасности со стороны водителя: короткое замыкание на источник питания |
|
B1925 |
21 |
Цепь модуля подушки безопасности пассажира: короткое замыкание на источник питания |
|
B1932 |
19 |
Цепь модуля подушки безопасности со стороны водителя обрыв цепи или высокое сопротивление |
|
B1933 |
21 |
Цепь модуля подушки безопасности со стороны пассажира: обрыв цепи или высокое сопротивление |
|
B1934 |
19 |
Низкое сопротивление цепи модуля подушки безопасности со стороны водителя |
|
B1935 |
21 |
Низкое сопротивление цепи модуля подушки безопасности со стороны пассажира |
|
B1936 |
19 |
Цепь модуля подушки безопасности со стороны водителя: короткое замыкание на массу |
|
B1938 |
21 |
Цепь модуля подушки безопасности пассажира: короткое замыкание на массу |
|
B1992 |
22 |
Цепь модуля боковой подушки безопасности водителя: короткое замыкание на источник питания |
|
B1993 |
Цепь модуля боковой подушки безопасности со стороны водителя, короткое замыкание на массу кузова |
|
|
B1994 |
Цепь модуля боковой подушки безопасности со стороны водителя разомкнута или высокое сопротивление |
|
|
B1995 |
Низкое сопротивление цепи модуля боковой подушки безопасности со стороны водителя |
|
|
B1996 |
23 |
Цепь модуля боковой подушки безопасности пассажира: короткое замыкание на источник питания |
|
B1997 |
Цепь модуля боковой подушки безопасности пассажира закорочена на массу |
|
|
B1998 |
Цепь модуля боковой подушки безопасности со стороны пассажира разомкнута или высокое сопротивление |
|
|
B1999 |
Низкое сопротивление цепи модуля боковой подушки безопасности со стороны пассажира |
|
|
B2226 |
42 |
Внутренняя неисправность датчика зоны столкновения |
|
B2227 |
Датчик зоны столкновения (ошибка связи) |
|
|
B2477 |
― |
Нет конфигурации |
|
54 |
Ошибка конфигурации |
|
|
B2773 |
24 |
Низкое сопротивление цепи модуля шторки безопасности со стороны водителя |
|
B2774 |
Цепь модуля шторки безопасности со стороны водителя разомкнута или имеет высокое сопротивление |
|
|
B2775 |
Цепь модуля шторной подушки безопасности со стороны водителя, короткое замыкание на массу кузова |
|
|
B2776 |
Цепь модуля шторки безопасности водителя со стороны короткого замыкания на источник питания |
|
|
B2777 |
25 |
Низкое сопротивление цепи модуля шторки безопасности со стороны пассажира |
|
B2778 |
Обрыв цепи модуля шторки безопасности со стороны пассажира или высокое сопротивление |
|
|
B2779 |
Замыкание цепи модуля подушки безопасности пассажира на массу |
|
|
B2780 |
Замыкание цепи модуля шторки безопасности пассажира на источник питания |
|
|
B2855 |
42 |
Цепь датчика зоны столкновение: короткое замыкание на источник питания или массу кузова |
|
B2856 |
Несоответствие идентификатора датчика зоны столкновения |
|
|
B2886 |
44 |
Несоответствие идентификатора датчика боковой подушки безопасности пассажира |
|
B2887 |
43 |
Несоответствие идентификатора датчика боковой подушки безопасности водителя |
|
B2BCD |
― |
Плохо подсоединены разъемы модуля управления SAS |
|
C1280* |
― |
Ошибка сигнала датчика скорости рыскания в модуле управления SAS. |
|
C1282* |
Датчик Low-G (XY) (боковой перегрузки) в модуле управления SAS — ошибка сигнала |
|
|
C2770* |
Датчик Low-G (XY) (продольной перегрузки) в модуле управления SAS — ошибка сигнала |
|
|
U0073 |
― |
Ошибка связи CAN |
|
U0155 |
Ошибка связи с комбинацией приборов |
|
|
U2017 |
43 |
Датчик боковой подушки безопасности со стороны водителя (ошибка связи) |
|
U2018 |
44 |
Датчик боковой подушки безопасности пассажира (ошибка связи) |
|
U2527* |
― |
Ошибка связи DSC HU/CM |
* :Только автомобили с DSC
Основные параметры компонентов системы AIR BAG PID/DATA
|
Название PID |
Размерность/операция |
Статус/значение |
|
|
BUCKLE_D (Состояние переключателя ремня безопасности со стороны водителя) |
Не пристегнут/ |
• Передний ремень безопасности со стороны водителя пристегнут (переключатель пряжки со стороны водителя выключен): пристегнут |
|
|
BUCKLE_P (Состояние переключателя ремня безопасности со стороны пассажира) |
Не пристегнут/пристегнут |
Пассажир, сидящий на переднем сиденье со стороны пассажира: вкл. |
• Передний ремень безопасности со стороны пассажира пристегнут (выключатель пряжки со стороны пассажира): пристегнут |
|
CCNT_RCM (Количество кодов неисправности непрерывной памяти) |
― |
• Обнаружены коды неисправности: 1—255 |
|
|
I_PAD_SW (Состояние переключателя PAD) |
Off/On |
• Переключатель PAD находится в положении PASS AIRBAG OFF: Выкл |
|
|
IGN_V (Напряжение зажигения) |
V |
Выключатель зажигания в положении ON: напряжение батареи |
|
|
PSAB_DepSt (Состояние срабатывания модуля подушки безопасности пассажира) |
Inactive/Active |
• Состояние работоспособности (развертывания) модуля подушки безопасности пассажира: неактивно |
|
|
RES_AB_D (Номинальное сопротивление подушки безопасности водителя) |
ohm |
Постоянно: 1.61–5.77 Ом |
|
|
RES_AB_P (Номинальное сопротивление модуля подушки безопасности пассажира) |
ohm |
Постоянно: 1.10–5.77 Ом |
|
|
RES_CAB_D (Номинальное сопротивление модуля шторки безопасности водителя) |
ohm |
Постоянно: 1.10–9.64 Ом |
|
|
RES_CAB_P (Номинальное сопротивление модуля шторки безопасности со стороны пассажира) |
ohm |
Постоянно: 1.10–9.64 Ом |
|
|
RES_LPT_D (Номинальное сопротивление поясного преднатяжителя ремня безопасности) |
ohm |
Постоянно: 1.10–5.77 Ом |
|
|
RES_PT_D (Номинальное сопротивление преднатяжителя ремня безопасности со стороны водителя) |
ohm |
Постоянно: 1.10–5.77 Ом |
|
|
RES_PT_P (Номинальное сопротивление преднатяжителя ремня безопасности со стороны пассажира) |
ohm |
Постоянно: 1.10–5.77 Ом |
|
|
RES_SAB_D (Номинальное сопротивление модуля боковой подушки безопасности водителя) |
ohm |
Постоянно: 1.10–9.64 Ом |
|
|
RES_SAB_P (Номинальное сопротивление модуля боковой подушки безопасности пассажира) |
ohm |
Постоянно: 1.10–9.64 Ом |
- Последние темы
- Последние сообщения
- Последние темы
- Последние сообщения
-
Войти
Забыли пароль?
Забыли логин?
Регистрация
-
Войти
Забыли пароль?
Забыли логин?
Регистрация
- Форум
- Технический раздел
- Мазда 3/323/Familia/Protege
- Ошибка P0660, B2bcd
- В начало
- Назад
- 1
- Вперед
- В конец
- 1
- BLADE
- Автор темы
-
Не в сети
- Пользователь
12 март 2014 16:02 #1
от BLADE
BLADE создал тему: Ошибка P0660, B2bcd
сделал компьютерную диагностику и выдал такие ошибки расшифровка P0660 — Неисправны цепи клапана регулировки впускного коллектора (мотор), а B2bcd написал обратиться к инструкции( модуль управления удерживающей системы RCM). Подскажите пожалуйста серьёзно это или нет, т.к. движок не троит, работает ровно…
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
- Okella
-
-
Не в сети
- Администратор
15 март 2014 13:24 #2
от Okella
Okella ответил в теме Ошибка P0660, B2bcd
А что за машина?
У вас жалуется на клапан SSV
вот примерно как выглядит эта цепь.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
- В начало
- Назад
- 1
- Вперед
- В конец
- 1
- Форум
- Технический раздел
- Мазда 3/323/Familia/Protege
- Ошибка P0660, B2bcd
Работает на Kunena форум
Описание B1932 ошибки автомобиля Mazda. В нашем справочнике имеется следующая информация:
На русском языке:
Обрыв цепи привода подушек безопасности
На английском языке:
Air Bag Driver Circuit Open
Выберите модель для возможности более детального просмотра информации по этой ошибке:
Ошибки работы кузовных систем B1932 автомобиля Mazda
В разных марках и моделях автомобилей одна и также ошибка может возникать как следствие неисправности абсолютно разных элементов.
Возможно будет интересно:
Если ошибка указывает на неверные параметры (высокие или низкие значения) какого нибудь из датчиков или анализаторов, то вероятней всего этот элемент исправен, а проблему надо искать так сказать «выше по течению», в элементах работу которых анализирует датчик или зонд.
Если ошибка указывает на постоянно открытый или закрытый клапан, то тут надо подойти к решению вопроса с умом, а не менять бездумно этот элемент.
Причин может быть несколько: клапан засорен, клапан заклинил, на клапан приходит неверный сигнал от других неисправных узлов.
