B2228 ошибка мазда

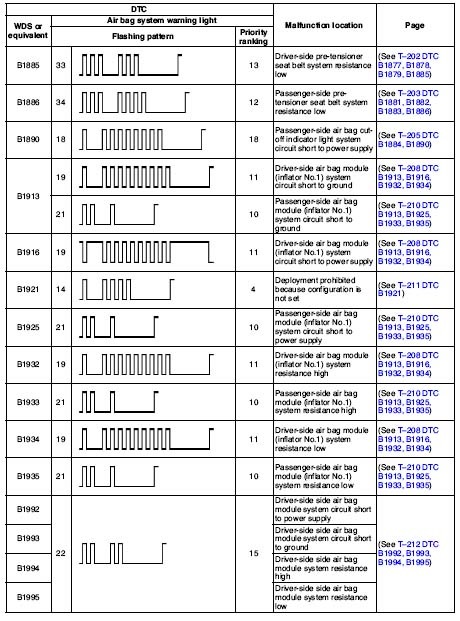

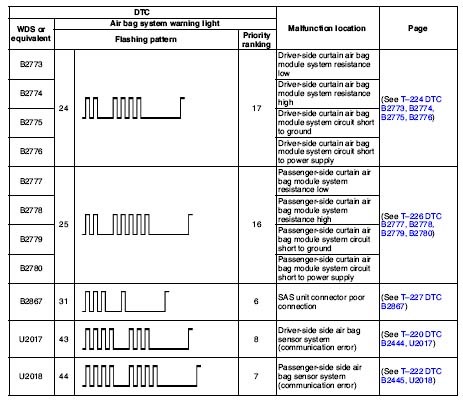

Привет всем.Когда покупал машку, а точнее ехав на ней с бывшим ее хозяином, увидел на табло, что мигает беременный мужик(SRS).Спросив его об этом я еле сдержал смех, говорит, а я просто не пристегнулся вот и мигает)))На следующий день я решил покопаться с этим, и нарыл вот такую инфу

посчитал свои, было 2 коротких, пауза, 3 коротких.Ошибка B1996, это желтый провод под передним пассажирским сидением.Отключил минусовую клемму и перещелкнул фишку.Все подключил, не гарит по сей день.

ниппонсервис.рф/content/view/121/65/

Код неисправности диагностики B2228 указывает на проблему с цепью заполнителя подушки безопасности пассажира. Эта проблема может привести к тому, что подушка безопасности не будет правильно развернута во время аварии, создавая серьезную опасность для безопасности. Причинами этого кода могут быть неисправный заполнитель подушки безопасности, датчик или поврежденная проводка. Если код B2228 остается без внимания, он может нанести дополнительный ущерб автомобилю и поставить под угрозу жизни пассажиров. Устранение этой проблемы требует немедленного вмешательства квалифицированного техника. Стоимость ремонта этой проблемы зависит от степени неисправности. Важно отметить, что только сброс кода может не устранить проблему. Поэтому необходимо провести комплексную диагностику, которая может включать замену деталей или ремонт поврежденной проводки. Осуществление регулярных проверок техники безопасности подушки воздушной системы может предотвратить повторение кода B2228. Наконец, важно, чтобы техник провел диагностическую проверку после ремонта, чтобы обеспечить полное решение проблемы.

 Типичные причины появления кода неисправности B2228:

• Определите неисправный датчик окружающей температуры с неточными показаниями.
• Осмотрите цепь датчика на расшатанные или оксидированные элементы.
• Проверьте калибровку датчика окружающей температуры, чтобы исключить неправильные показания.
• Исследуйте систему HVAC на возможные неисправности, вызывающие неравномерность температуры.

1. Определите систему, связанную с OBD-кодом B2228, изучив руководство владельца для конкретного транспортного средства.
2. Визуально осмотрите задействованную систему на наличие признаков износа или повреждений, включая порванные провода и сломанные компоненты.
3. Проверьте электрические соединения и проводку на наличие неисправностей, которые мешают правильной передаче сигнала.
4. Используйте диагностический сканер для получения дополнительной информации о причине кода, включая любые дополнительные коды ошибок или параметры состояния системы.
5. Очистите код с помощью сканера и наблюдайте за повторением во время нормальной работы транспортного средства.
6. Если код сохраняется, используйте диагностические процедуры производителя, чтобы установить корневую причину проблемы.
7. Пересмотрите систему и очистите код, чтобы обеспечить правильную работу.
8. Подтвердите, что проблема решена и код больше не появляется, выполнив тест-драйв.

ON-BOARD DIAGNOSTIC [AIR BAG SYSTEM]

T–215

T

DTC B2228, B2230, B2232, B2234

A6E817401046W17

Diagnostic procedure

DTC

B2228

Driver-side air bag module (inflator No.2) system circuit short to ground

B2230

Driver-side air bag module (inflator No.2) system circuit short to power supply

B2232

Driver-side air bag module (inflator No.2) system resistance high

B2234

Driver-side air bag module (inflator No.2) system resistance low

DETECTION

CONDITION

Warning
• Detection conditions are for understanding DTC outline before performing inspection.

Performing inspection with only detection conditions may cause injury due to operating error
or damage the system. When performing inspection, always follow inspection procedure.

• Abnormal resistance (other than 1.5—3.7 ohm) detected in driver-side air bag module (inflator No.2)

circuit

• Malfunction in wiring harness between driver-side air bag module (inflator No.2) and SAS unit

POSSIBLE

CAUSE

• Open or short circuit in wiring harness between clock spring and SAS unit

• Clock spring malfunction

• Driver-side air bag module (inflator No.2) malfunction

• SAS unit malfunction

STEP

INSPECTION

ACTION

1

INSPECT DRIVER-SIDE AIR BAG MODULE
(INFLATOR NO.2)

• Check following PID/DATA monitor, using

SST (WDS or equivalent).
(See

T–195 PID/DATA MONITOR TABLE

)

— D_ABAGR2

• Is resistant value of driver-side air bag

module normal?
— Resistance: 1.5—3.7 ohm

Yes

Present malfunction diagnosis:

• Replace SAS unit.

(See

T–124 SAS UNIT REMOVAL/INSTALLATION

)

Past malfunction diagnosis:

• Troubleshooting completed.

No

Go to next step.

2

INSPECT DRIVER-SIDE AIR BAG MODULE
CONNECTOR (CLOCK SPRING)

Warning
• Handling air bag system components

improperly can accidentally deploy air
bag modules and pre-tensioner seat
belts, which may seriously injure you.
Read AIR BAG SYSTEM SERVICE
WARNINGS before handling air bag
system components.
(See

T–117 SERVICE WARNINGS

)

• Turn ignition switch to LOCK position.

• Disconnect negative battery cable and wait

for more than 1 minute.

• Remove driver-side air bag module.

• Is there cracking or chipping in driver-side air

bag module connector?

Yes

Replace wiring harness.

No

Go to next step.

T–216

ON-BOARD DIAGNOSTIC [AIR BAG SYSTEM]

End Of Sie

3

VERIFY WHETHER MALFUNCTION IS IN
DRIVER-SIDE AIR BAG MODULE (INFLATOR
NO.2) OR RELATED WIRING HARNESS

• Connect leads of SST (Fuel and

thermometer checker) or apply 2 ohm
resistor to driver-side air bag module (inflator
No.1) connector terminal 3A and 3B, and
driver-side air bag module (inflator No.2)
connector terminal 4A and 4B.

• Set resistance of SST (Fuel and

thermometer checker) to 2 ohm.

• Connect negative battery cable.

• Turn ignition switch to ON position.

• Check following PID/DATA monitor, using

SST (WDS or equivalent).
(See

T–195 PID/DATA MONITOR TABLE

)

— OD_DAB2_ST

• Is related wiring harness normal?

Yes

Replace driver-side air bag module.
(See

T–120 DRIVER-SIDE AIR BAG MODULE REMOVAL/

INSTALLATION

)

No

Go to next step.

4

INSPECT CLOCK SPRING

• Inspect clock spring.

(See

T–126 CLOCK SPRING INSPECTION

)

• Is clock spring normal?

Yes

Go to next step.

No

Replace clock spring.
(See

T–125 CLOCK SPRING REMOVAL/INSTALLATION

)

5

INSPECT WIRING HARNESS BETWEEN
CLOCK SPRING AND SAS UNIT

• Turn ignition switch to LOCK position.

• Disconnect negative battery cable and wait

for more than 1 minute.

• Remove column cover.

• Disconnect clock spring connector.

• Remove glove compartment.

• Disconnect passenger-side air bag module

connector.

• Disconnect driver and passenger-side side

air bag module connectors. (Vehicle with
side air bag)

• Disconnect driver and passenger-side

curtain air bag module connectors. (Vehicle
with curtain air bag)

• Remove B-pillar lower trim. (Vehicle with pre-

tensioner seat belt)

• Disconnect driver and passenger-side pre-

tensioner seat belt connectors. (Vehicle with
pre-tensioner seat belt)

• Turn up floor covering.

• Disconnect all SAS unit connectors.

• Inspect following wiring harnesses between

SAS unit and clock spring terminals for short
to ground, short to power supply, and open
circuit:
— 1G—1B
— 1J—1A

• Is wiring harness okay?

Yes

Present malfunction diagnosis:

• Replace SAS unit.

(See

T–124 SAS UNIT REMOVAL/INSTALLATION

)

Past malfunction diagnosis:

• Troubleshooting completed.

No

Replace wiring harnesses.

STEP

INSPECTION

ACTION

ON-BOARD DIAGNOSTIC [AIR BAG SYSTEM]

T–217

T

DTC B2229, B2231, B2233, B2235

A6E817401046W18

Diagnostic procedure

DTC

B2229

Passenger-side air bag module (inflator No.2) system circuit short to ground

B2231

Passenger-side air bag module (inflator No.2) system circuit short to power supply

B2233

Passenger-side air bag module (inflator No.2) system resistance high

B2235

Passenger-side air bag module (inflator No.2) system resistance low

DETECTION

CONDITION

Warning
• Detection conditions are for understanding DTC outline before performing inspection.

Performing inspection with only detection conditions may cause injury due to operating error
or damage the system. When performing inspection, always follow inspection procedure.

• Abnormal resistance (other than 1.4—2.9 ohm) detected in passenger-side air bag module circuit

• Malfunction in wiring harness between passenger-side air bag module (inflator No.2) and SAS unit

POSSIBLE

CAUSE

• Open or short circuit in wiring harness between passenger-side air bag module (inflator No.2) and SAS

unit

• Passenger-side air bag module (inflator No.2) malfunction

• SAS unit malfunction

STEP

INSPECTION

ACTION

1

INSPECT PASSENGER-SIDE AIR BAG
MODULE (INFLATOR NO.2)

• Check following PID/DATA monitor, using

SST (WDS or equivalent).
(See

T–195 PID/DATA MONITOR TABLE

)

— P_ABAGR2

• Is resistant value of passenger-side air bag

module normal?
— Resistance: 1.4—2.9 ohm

Yes

Present malfunction diagnosis:

• Replace SAS unit.

(See

T–124 SAS UNIT REMOVAL/INSTALLATION

)

Past malfunction diagnosis:

• Troubleshooting completed.

No

Go to next step.

2

INSPECT PASSENGER-SIDE AIR BAG
MODULE (INFLATOR NO.2) CONNECTOR

Warning
• Handling air bag system components

improperly can accidentally deploy air
bag modules and pre-tensioner seat
belts, which may seriously injure you.
Read AIR BAG SYSTEM SERVICE
WARNINGS before handling air bag
system components.
(See

T–117 SERVICE WARNINGS

)

• Turn ignition switch to LOCK position.

• Disconnect negative battery cable and wait

for more than 1 minute.

• Remove glove compartment.

• Disconnect passenger-side air bag module

connector.

• Is there cracking or chipping in passenger-

side air bag module connector?

Yes

Replace wiring harness.

No

Go to next step.

T–218

ON-BOARD DIAGNOSTIC [AIR BAG SYSTEM]

End Of Sie

DTC B2296

A6E817401046W19

3

VERIFY WHETHER MALFUNCTION IS IN
PASSENGER-SIDE AIR BAG MODULE
(INFLATOR NO.2) OR RELATED WIRING
HARNESS

• Connect leads of SST (Fuel and

thermometer checker) or apply 2 ohm
resistor to passenger-side air bag module
(inflator No.1) connector terminal A and B,
and passenger-side air bag module (inflator
No.2) connector terminal A and B.

• Set resistance of SST (Fuel and

thermometer checker) to 2 ohm.

• Connect negative battery cable.

• Turn ignition switch to ON position.

• Check following PID/DATA monitor, using

SST (WDS or equivalent).
(See

T–195 PID/DATA MONITOR TABLE

)

— DO_PAB2ST

• Is related wiring harness normal?

Yes

Replace passenger-side air bag module.
(See

T–121 PASSENGER-SIDE AIR BAG MODULE

REMOVAL/INSTALLATION

)

No

Replace wiring harness, then go to next step.

4

INSPECT SAS UNIT

• Turn ignition switch to LOCK position.

• Disconnect negative battery cable and wait

for more than 1 minute.

• Connect passenger-side air bag module

connector.

• Are DTCs B2229, B2231, B2233 and/or

B2235 indicated?

Yes

Present malfunction diagnosis:

• Replace SAS unit.

(See

T–124 SAS UNIT REMOVAL/INSTALLATION

)

Past malfunction diagnosis:

• Troubleshooting completed.

No

Troubleshooting completed.

STEP

INSPECTION

ACTION

DTC B2296

Crash zone sensor system (communication error, sensor internal circuit abnormal)

DETECTION

CONDITION

Warning
• Detection conditions are for understanding DTC outline before performing inspection.

Performing inspection with only detection conditions may cause injury due to operating error
or damage the system. When performing inspection, always follow inspection procedure.

• Malfunction in wiring harness between crash zone sensor and SAS unit

• Malfunction in crash zone sensor circuit

POSSIBLE

CAUSE

• Open or short circuit in wiring harness between crash zone sensor and SAS unit

• SAS unit malfunction

• Crash zone sensor malfunction
