Когда купил автомобиль — сразу знал что поменяю линзы, и прошедшая осень/зима показали что делать это необходимо: очень плохо освещается правая обочина, а пешеходы у нас обожают в темноте выпрыгивать из-за кустов, сугробов и т.д., светоотражающие нашивки видимо стоят сильно дороже здоровья.
А вообще — после галогена на Паджеро2 штатный диодный свет просто шикарен конечно.
В общем, купить линзы не проблема, взял простенькие Aozoom A3MAX 2022г на озоне у criline.ru была акция и обошлись линзы почти на 4000р дешевле чем на сайте продавца.
Основное что волновало, 100% вероятность появления ошибок B2430, B2431.
Возникают они от того, что не задействован блок розжига штатных линз внутри фары. Кроме своих непосредственных обязанностей этот блок розжига шлёт подтверждающие сигналы в блоки комфорта, с частотой 5 гц. И обмануть этот сигнал обычным сопротивлением, или «замыканием на массу» — не получится.
Не нашел никакой внятной информации на наши машины как бороться с ними, все у кого спрашивал отвечают очень однообразно:
вариант 1: «поставили в конторе, вылезли ошибки, они чтото сделали и всё»
вариант 2 «езжу с ошибками не парюсь»
вариант 3 от установщиков «приезжай к нам в Москву, и за стотыщщмильёнов мы всё сделаем».
Итак, вот что получилось.
Краткий справочник для тех кто хочет самостоятельно поменять линзы на дорестайле
#1 Покупаем линзы. Какие — сами смотрите, ключевое 3″ размер, рекомендую при получении проверить размер сразу, чтобы не оказаться с разобранными зря фарами

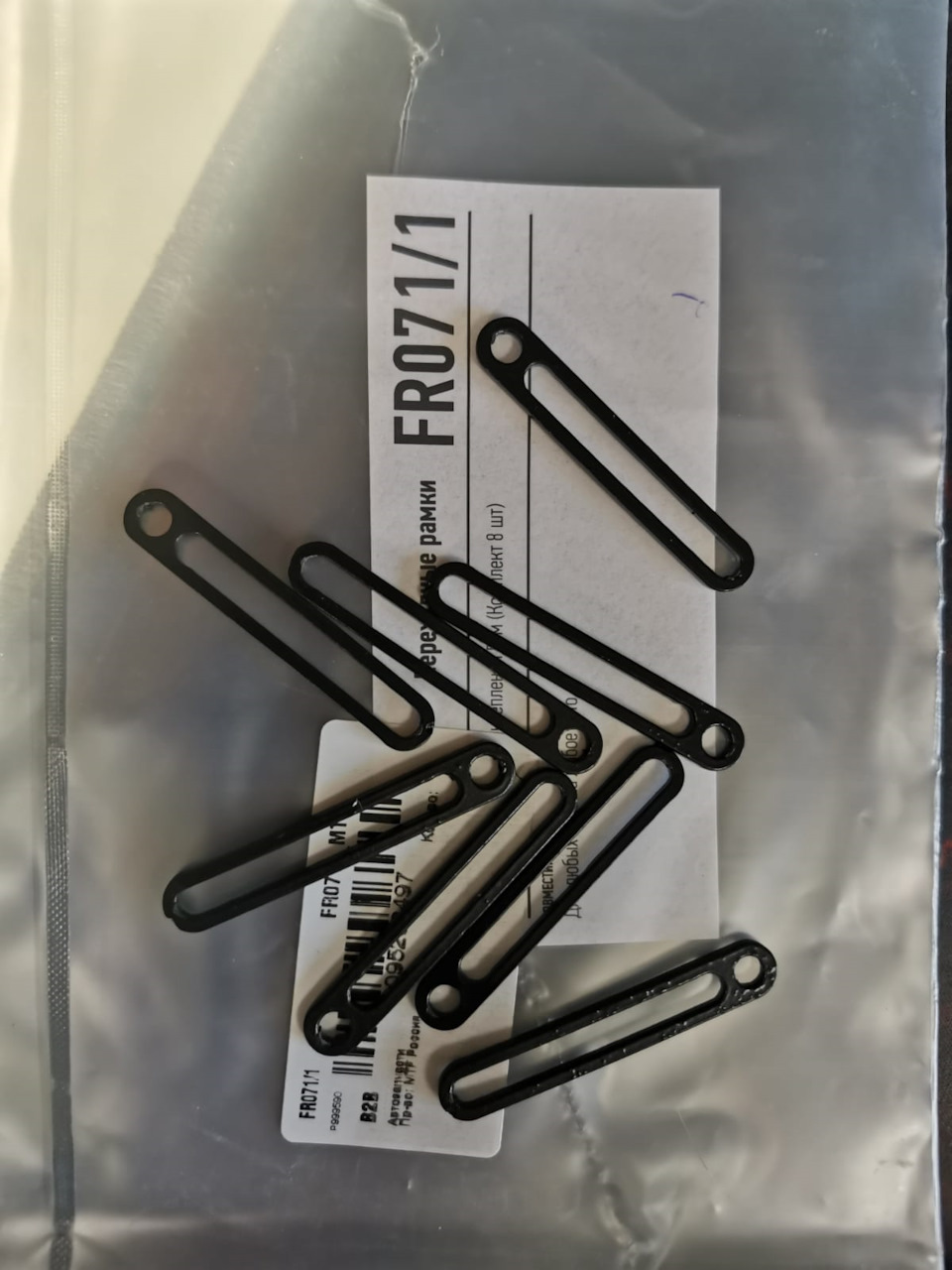

#2 Штатных переходных рамок нет. Нужен или магазин метизов под рукой, или берите универсальный монтажный комплект. Я брал от MTF, артикул FR0711
#3 Заказаны 2 эмулятора у человека по ссылке:
baza.drom.ru/ussuriisk/se…oyota-lexus-73355973.html
#4 Разбираем фары, снимаем штатные линзы, ставим нештатные, подключаем, настраиваем, собираем, ещё раз настраиваем )))
#5 Самое интересное, о чём дольше всего искалась информация: подключение эмуляторов. ставятся они в разрыв контрольного провода. И вот схему электропроводки на наши авто я не нашел от слова совсем.
Итак: на левой фаре, в большом штекере тонкий серый провод разрывается, питание берётся с красного провода (это + ближнего света), масса рядом белый с чёрным.
на правой фаре цвета проводов другие ))) но расположение проводков в штекере такое же: сигнальный желтый, плюс тёмно-зелёный, масса белый с чётным.
Итог: свет шикарный, ошибок нет (а они появляются — проверил). Бонус: четыре дальних ))
Цена вопроса: 6 500 ₽
Пробег: 139 500 км
Компания:
-
Выполняются все перечисленные ниже условия:
-
Двигатель работает
-
Фары ближнего света включены
Условие обнаружения:
-
Выполняется любое из следующих условий:
-
Неисправен ЭБУ управления освещением
-
Неисправен светодиодный блок левой фары в сборе
-
Сбой в цепи питания и недопустимый сигнал ЭБУ управления освещением
Состояние неисправности:
-
10 с или более
Продолжительность неисправности:
-
Светодиодный блок левой фары в сборе
-
Блок левой фары в сборе
-
ЭБУ управления освещением
-
Реле H-LP LH
-
Распределительный блок панели приборов в сборе
-
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
-
Жгут или разъем
-
Выполняются все перечисленные ниже условия:
-
Двигатель работает
-
Фары ближнего света включены
Условие обнаружения:
-
Выполняется любое из следующих условий:
-
Неисправен ЭБУ управления освещением
-
Неисправен светодиодный блок правой фары в сборе
-
Сбой в цепи питания и недопустимый сигнал ЭБУ управления освещением
Состояние неисправности:
-
10 с или более
Продолжительность неисправности:
-
Светодиодный блок правой фары в сборе
-
Блок правой фары в сборе
-
ЭБУ управления освещением
-
Реле H-LP RH
-
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
-
Жгут или разъем
При замене штатных фар на дубликаты многие сталкиваются с ошибками B2430, B2431 и надписью «Headlight System Malfunction Visit Your Dealer». Как на этом приусе.
Для устранения этой проблемы мы используем эмулятор LED фар Toyota. Устанавливаем эмулятор прямо под капотом, он полностью герметичен.
Эмулятор двухканальный и устраняет ошибки по обоим фарам сразу.
Купить эмулятор LED можно в интернет магазине.
Схема подключения на примере этого приуса, на других машинах схема будет похожей, красный — питание эмулятора +12, чёрный масса, зелёный и синий — сигнальные.
Объявления
| Toyota Highlander 2014, LED фары Ошибки B2430/B2431 |
|
|
|
Grekivan |
Сообщение
|
|
Группа: Пользователи Сообщений: 20
|
Здравствуйте! Парни подскажите у меня тойота хайлэндер 2014г. Ошибки B2430.B2431. Фары после дтп китай. Без схем к авто подрулевой прозвонил, выход с блока бсм на блок реле тоже. Ближний свет в обход бодика с подрулового включается. Ошибок нет. Проблема заключается в том что в авто есть режим «авто» он соответственно не работает. Не работает и режим автоматический дальний свет. Собственно вопрос кто может помочь со схемами освещения на данное авто и сработает ли схема с генерацией сигнала которую предложили на камри v70,в соседней теме? Нет желания городить колхоз. Но и оригинальные фары нет возможности поставить. Отредактированно Darck — 8.4.2019, 15:47 |
|
|
5.4.2019, 22:26
 |
|
Grekivan |
Сообщение
|
|
Группа: Пользователи Сообщений: 20
|
5TDDKRFH80S039445 вин |
|
|
|
ruslan303303 |
Сообщение
|
|
Группа: Real User Сообщений: 141
|
вот по ошибкам твоим , не могу врубиться почему по пол страницы показывает , посмотри вторую картинку Прикрепленные файлы
Кол-во скачиваний: 88 Отредактированно ruslan303303 — 5.4.2019, 23:20 Спасибо сказали: Saveliy, Rustam |
|
|
Спасибо |
TechDoc_B-2430.pdf ( 2.59 MB )|
Grekivan |
Сообщение
|
|
Группа: Пользователи Сообщений: 20
|
Спасибо, скачал посмотрю. А как же на счёт генератора сигнала на nec555 ? |
|
|
|
Grekivan |
Сообщение
|
|
Группа: Пользователи Сообщений: 20
|
Мануалы по ошибкам смотрел, но так как там китайские фары и блоков управления фарами led нет, то и соответсвенно они не применимы. Я ищу варианты обхода данных ошибок с сохранением функций автосвета, и автоматического отключения дальнего света. |
|
|
|
ruslan303303 |
Сообщение
|
|
Группа: Real User Сообщений: 141
|
С генератором не пробовал . принцип с Камри одинаков в той же ветке почитай. Пока я с базы не вышел смотри что еще нужно по техдоку Спасибо сказали: Grekivan |
|
|
Спасибо |
|
Saveliy |
Сообщение
|
|
Special Группа: Главные администраторы Сообщений: 13239
|
Grekivan, возьмите пожалуйста на заметку, спасибо нужно выражать специальной кнопочкой, а не только словом. Иначе в следующий раз помощники пройдут мимо. Спасибо сказали: Grekivan |
|
|
Спасибо |
|
Grekivan |
Сообщение
|
|
Группа: Пользователи Сообщений: 20
|
Благодарю , я все равно не рядом с машиной завтра буду экспериментировать с генератором и сравнивать ваши схемы. |
|
|
|
BadSecktor |
Сообщение
|
|
Группа: Участник Сообщений: 9
|
Вот схема, вроде всё такое же как и на остальных тойотах, принцип обманки надеюсь такой же. Прикрепленные файлы
Кол-во скачиваний: 171 Спасибо сказали: Saveliy, Yuriy30, krasvid, Grekivan, Rustam |
|
|
Спасибо |
|
ruslan303303 |
Сообщение
|
|
Группа: Real User Сообщений: 141
|
B2430, B2431 (201312-201611) А сами фары включаются? Это ошибки по связи при этом фары должны включаться |
|
|
|
BadSecktor |
Сообщение
|
|
Группа: Участник Сообщений: 9
|
Попадались разные машины, на одних всё работает и просто висят ошибки в бодике, а на других с теми же ошибками фары включаются и гаснут. |
|
|
|
ruslan303303 |
Сообщение
|
|
Группа: Real User Сообщений: 141
|
Включаются и гаснут если интегрированное реле видит не соответсвие сопротивления , гореть они должны |
|
|
|
Grekivan |
Сообщение
|
|
Группа: Пользователи Сообщений: 20
|
Фары ближнего света работают, только через 20сек включается предупреждение о неисправности ламп. Если принудительно включить дальний свет, то без регистрации работы ближнего тоже включается ошибка Отредактированно Grekivan — 6.4.2019, 14:09 |
|
|
|
Grekivan |
Сообщение
|
|
Группа: Пользователи Сообщений: 20
|
На 1 пине надо сгенерировать сигнал исправных блоков Прикрепленные файлы
Кол-во скачиваний: 293 Спасибо сказали: Saveliy, Rustam |
|
|
Спасибо |
BadSecktor |
Сообщение
|
|
Группа: Участник Сообщений: 9
|
Цитата (ruslan303303 @ 6 Apr 2019 — 14:01) Имелись в виду именно Led фары включаемые через реле, тут увы ни сопротивление ни ток не померяешь… |
|
|
|
BadSecktor |
Сообщение
|
|
Группа: Участник Сообщений: 9
|
я прямо на плате бодика генератор городил, места хватает и водой не зальёт |
|
|
| |
3 чел. читают эту тему (гостей: 3, скрытых пользователей: 0)
Пользователей: 0
Реклама и Новости
Some topics
Степень важности ремонта : 3
Степень сложности ремонта : 3
- Неисправность блока правой фары
- Обрыв или замыкание жгута проводов правого блока фары
- Неисправность электрического соединения правой цепи блока фары
- Неисправен ЭБУ управления светом правый
- Неисправность интеграционного реле
- Неисправен главный ЭБУ кузова (ЭБУ кузова с мультиплексной сетью).
Как исправить код b2431 toyota?
Начните с проверки ‘Возможных причин’, перечисленных выше. Визуально осмотрите жгут проводов и разъемы. Проверьте наличие поврежденных компонентов и поищите сломанные, погнутые, вытолкнутые или корродированные контакты разъема
Сколько стоит диагностика кода b2431 toyota?
Трудозатраты: 1. 0
Стоимость диагностики кода B2431 Toyota составляет 1,0 час труда. Время диагностики и трудозатраты автосервиса зависят от местоположения, марки и модели автомобиля и даже типа двигателя. Большинство авторемонтных мастерских берут от 75 до 150 долларов США в час
Каковы возможные симптомы кода b2431 toyota?
- Горит лампа двигателя (или предупреждающая лампа Service Engine Soon).
Что означает код b2431 toyota?
Диагностический код неисправности (DTC) сохраняется, когда фары ближнего света не загораются или обнаруживается неисправность в связи между блоком фар и главным ЭБУ кузова (мультиплексным сетевым ЭБУ кузова)
