Начну с того что еще при установке мультируля и КК я установил датчик поворота руля 6R0 959 654 и прокинул проводку к нему, но не подключал. После установки «белой» приборки и подключении датчика ОЖ, в гофру я вложил еще 2 провода(так на всякий случай). Впоследствии и задействовал один из них (провод, идущий на гидроблок от кнопки отключения ESP).
При установке пользовался отчетами firegrafik — ESP мне в Style! Часть 1. и ESP мне в Style! Часть 2. и Polonogii — Установка системы ESP
Сам гидроблок 6R0 614 517 BSBEF купил уKama-05. Кнопку 6R0 927 117 A вместе с разъемом 1J0 972 722 у spaider-fors.
Далее заказал следующие недостающие запчасти:
6R1 614 235 C — кронштейн блока ESP.
N 023 003 11 — гайка крепления кронштейна блока ESP.
А 018 545 86 26 — пин в разъем блока ESP.
50282021 — уплотнительная резинка в разъем блока ESP
B 000 750 M3 — тормозная жидкость 1литр
6RU 614 740 C— трубка тормозной системы к блоку ESP я купил 2 шт.( ниже напишу зачем 2 шт.)

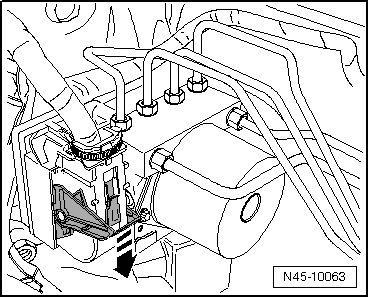

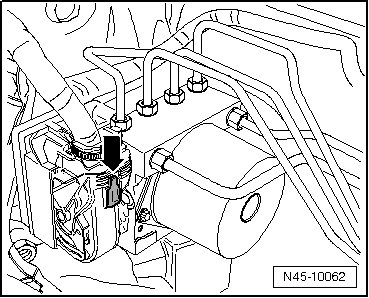

Установку начал с демонтажа старого гидроблока и монтажа нового. Отстегиваем разъем блока и демонтируем старый блок:

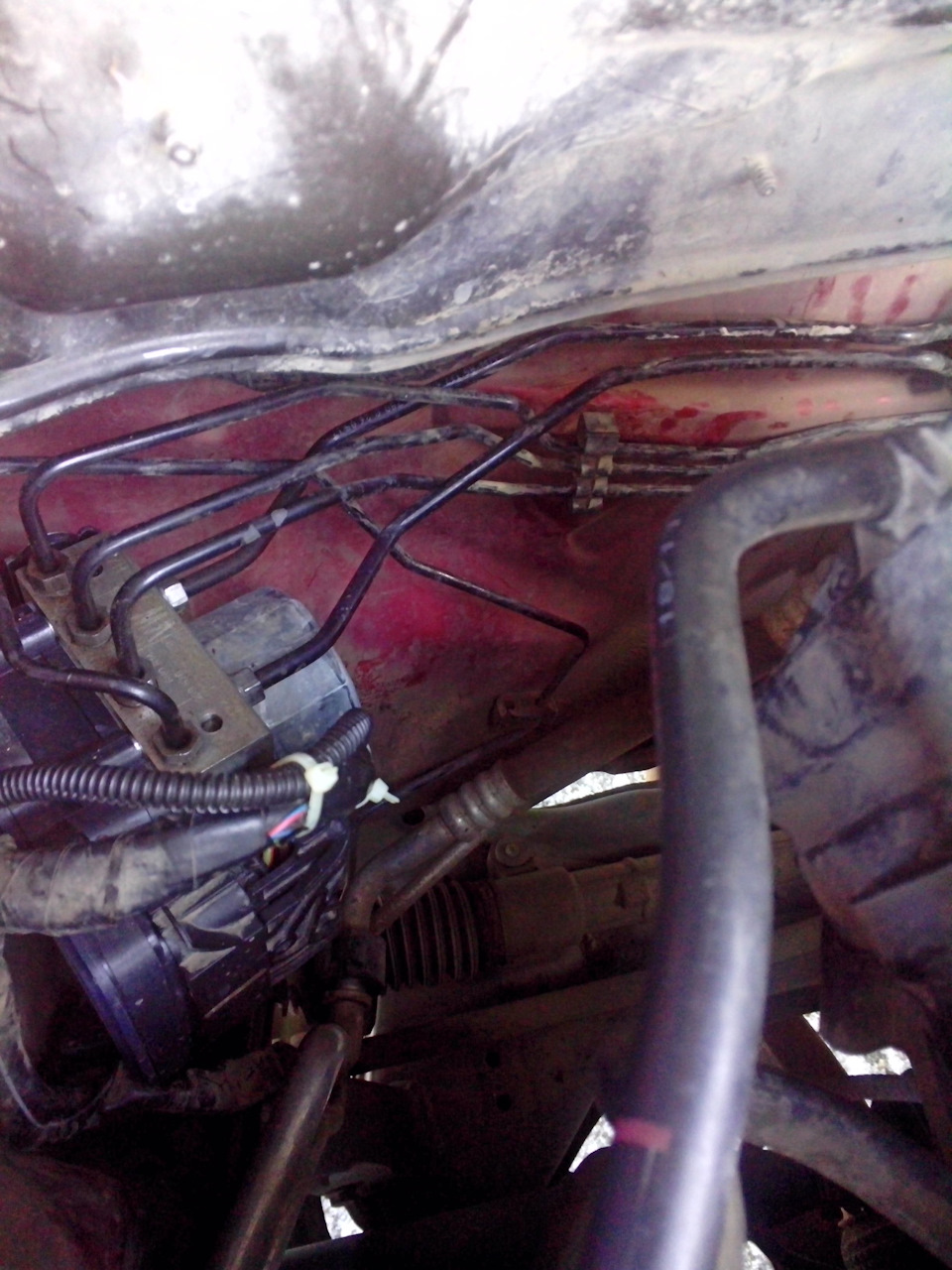

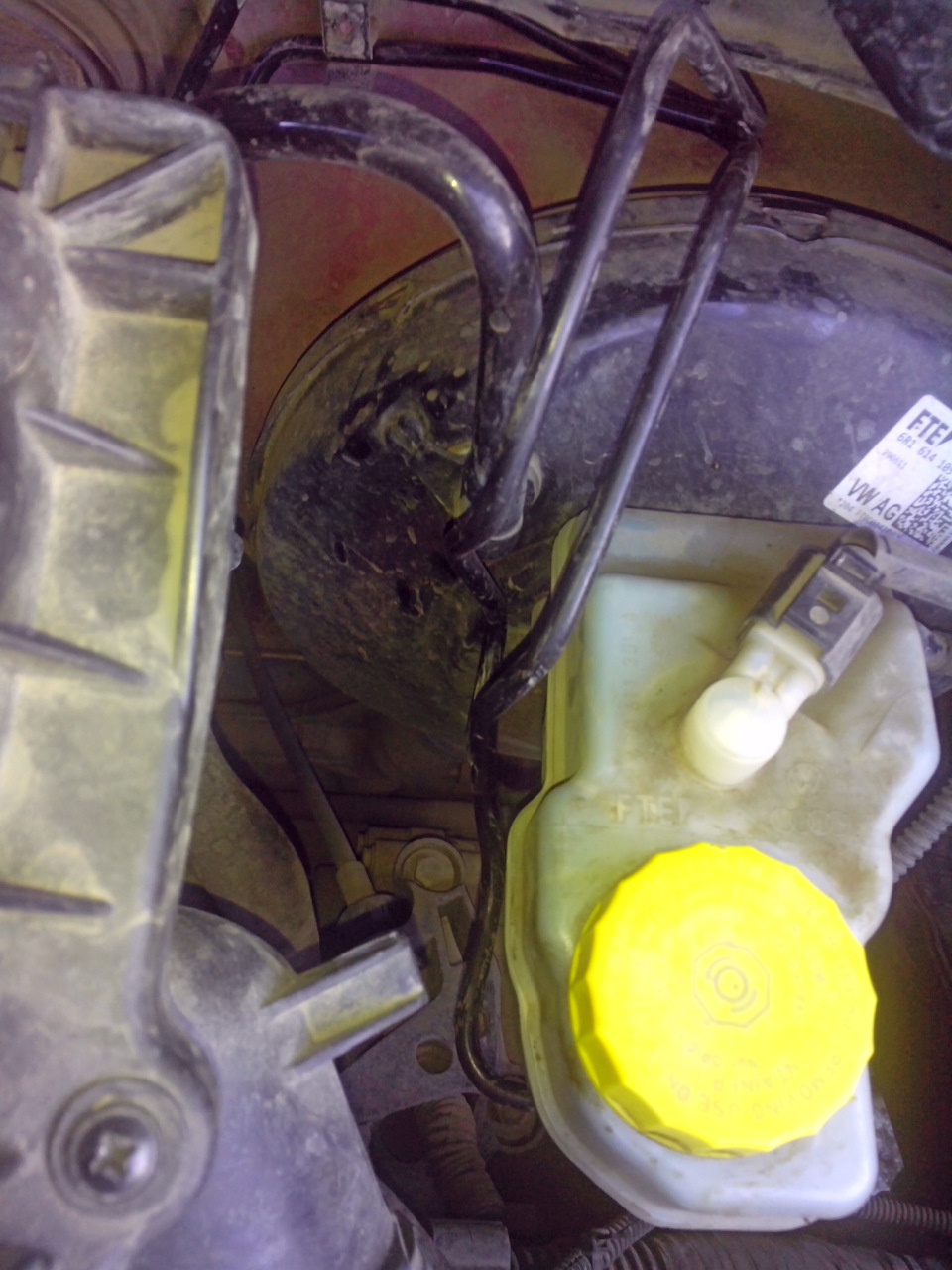

Устанавливаем новый блок и меняем трубки от ГТЦ к блоку ESP. Но т.к. я не смог найти нужную мне трубку 6RU 614 739 C (заказывал 3 раза, даже с большими сроками поставки и каждый раз получал отказ), то докупил еще одну трубку 6RU 614 740 C и немного подогнул ее (да и цена оказалась всего 153 р). Получилось так:
Далее все собрав, прокачал тормоза.
Прокачивал так:
Задний левый
Передний левый
Передний правый
Задний правый.

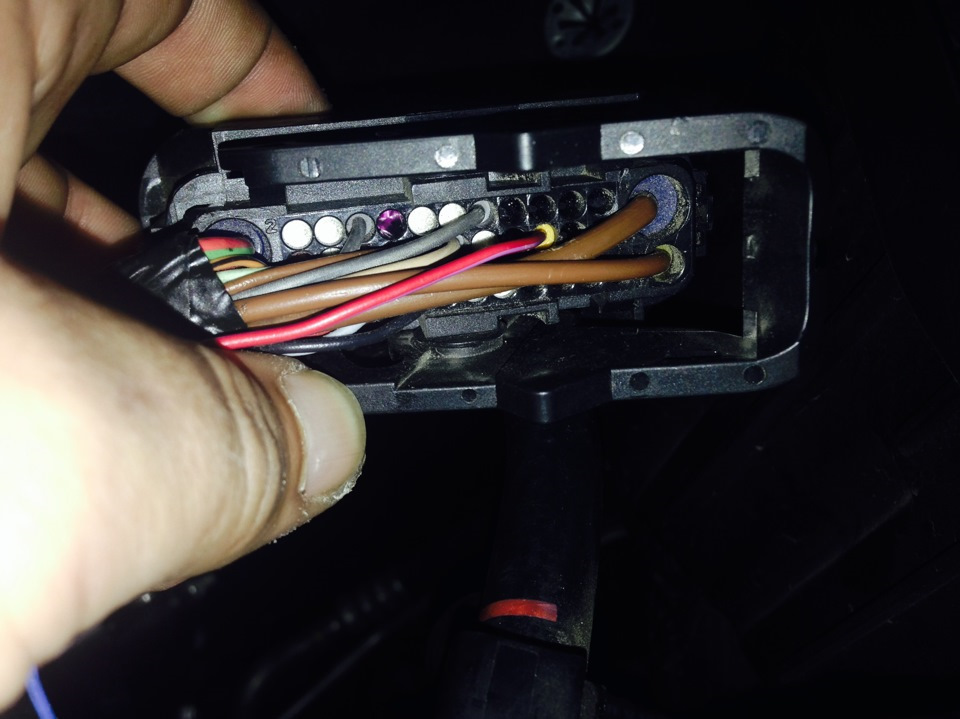

Далее необходимо было перепиновать разъем.

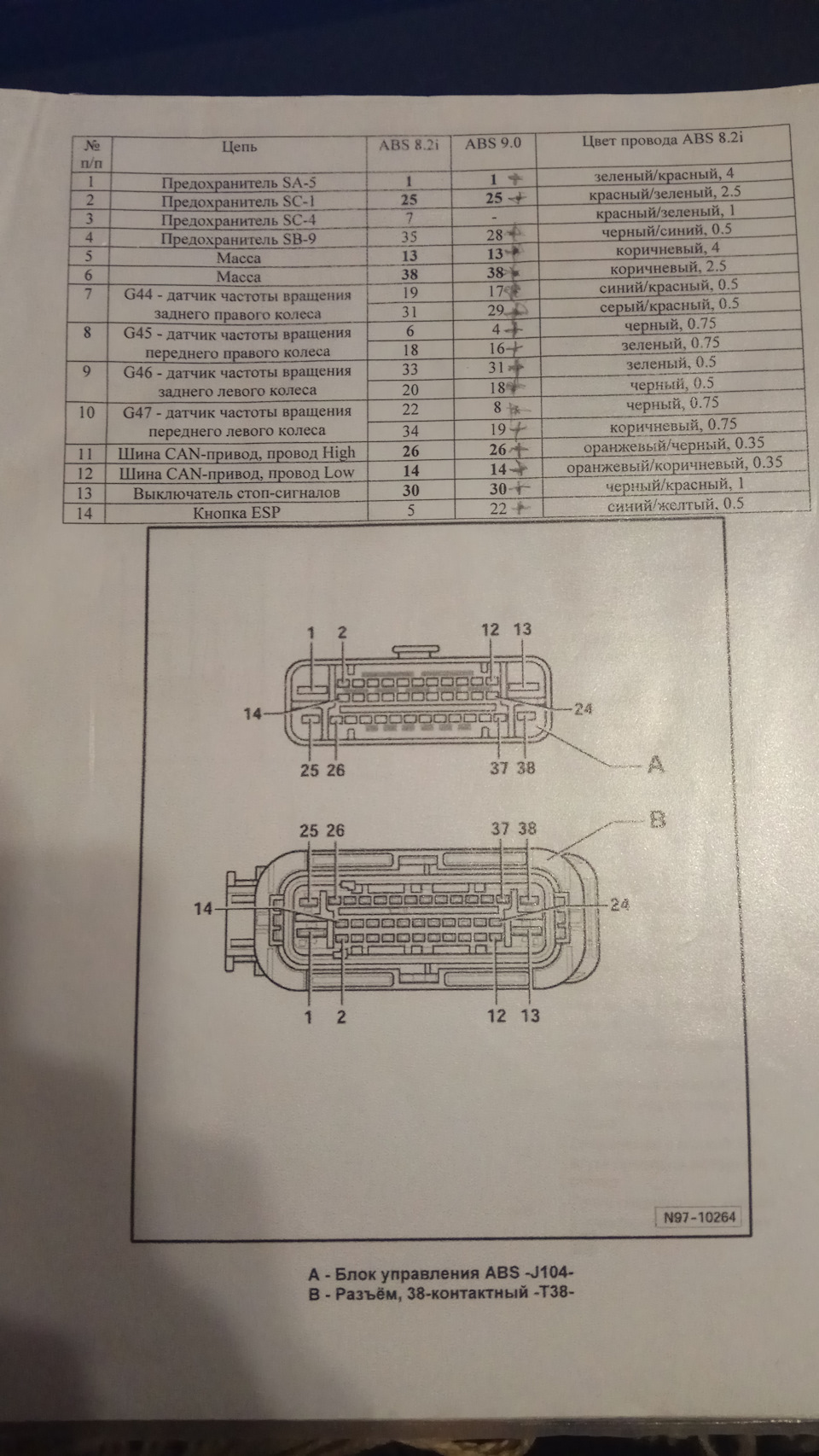

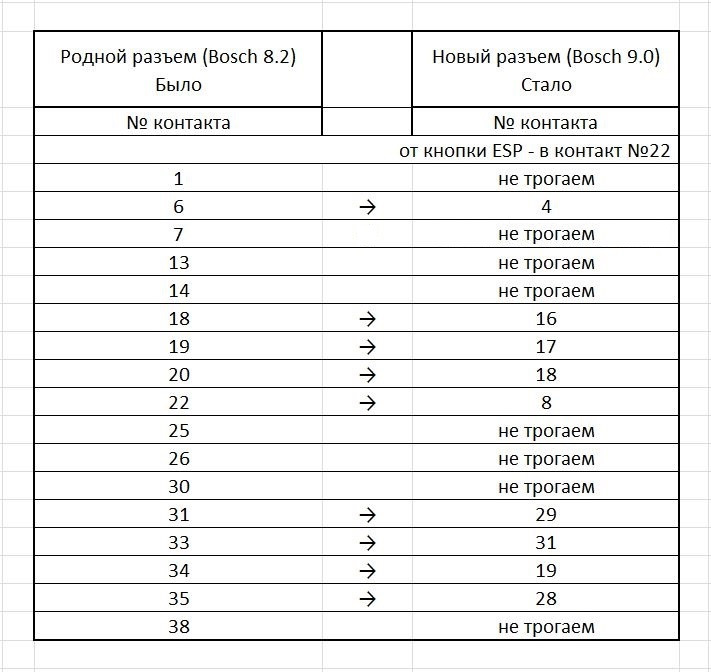

Делал согласно таблицы (позаимствовал уPolonogii), предварительно просверлив 4 заглушки в разъеме. Сверлил сверлом на 3 мм «полу сдохшим» шуруповертом.
После перепиновки разъема включил зажигание и увидел на приборке «новогоднюю гирлянду». Горело все что только возможно.

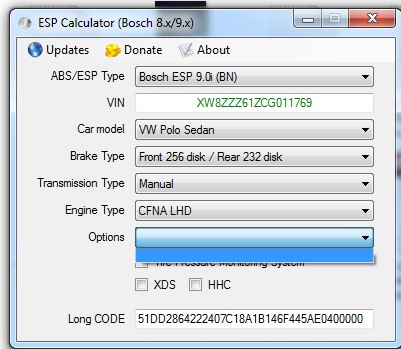

Кодировку, которую предложил ESPcalculator блок «съел».
Адаптация датчика поворота руля то же прошла, но базовая установка датчиков ESP не проходила. Скан на ошибки показал электрическую неисправность датчиков частоты вращения переднего левого и правого колес.
Адрес 03: Электроника тормозной системы Label: 6R0-907-37x-ESP90.clb
Номер блока управления: 6R0 907 379 BN HW: 6R0 907 379 AS
Компонент и/или версия: ESP9.0i front H03 0001
Кодировка: 51DD2864222407C18A1B146F445AE0400000
Код мастерской: WSC 12345 123 12345
ASAM Dataset: EV_Brake1ESP90iBOSCH 003031 (VW25)
ROD: EV_Brake1ESP90iBOSCH_003_VW21.rod
VCID: 0B1E5B35A26D8F1822-805E
Коды неисправностей были удалены
3 Найдены неисправности:
0354 — Датчик частоты вращения переднего левого колеса
C101A 01 [137] — электрическая неисправность
Индикатор неисправности ВКЛ — Подтверждено — протестировано после удаления записей
Стоп-кадр:
Статус неисправности: 00000001
Приоритет неисправности: 2
Частота появления ошибки: 1
Индекс забывания: 65
Пробег: 95945 km
Дата: 2014.05.14
Время: 00:05:46
0392 — Датчик частоты вращения переднего левого колеса
C101A 01 [129] — электрическая неисправность
Индикатор неисправности ВКЛ — Не подтверждено — протестировано после удаления записей
0393 — Датчик частоты вращения переднего правого колеса
C101B 01 [137] — электрическая неисправность
Индикатор неисправности ВКЛ — Подтверждено — протестировано после удаления записей
Стоп-кадр:
Статус неисправности: 00000001
Приоритет неисправности: 2
Частота появления ошибки: 1
Индекс забывания: 65
Пробег: 95945 km
Дата: 2014.05.14
Время: 00:05:46
На этом временно закончил и отогнал машину в гараж с неработающим спидометром и гирляндой на приборке. Обратился за помощью к Polonogii и SergeChu. Большое спасибо за помощь. Оба сошлись на том, что нужно проверять распиновку разъема, а SergeChu прислал еще и таблицу с цветами проводов и номерами пинов. За это ему отдельное спасибо.
Запчасти на фото: 332022, 143022
На следующий день начал проверять распиновку. Оказалось что вместо 8-го, я вставил в 6-ой контакт 22-й пин. Исправил свою ошибку ииии…ничего не изменилось.

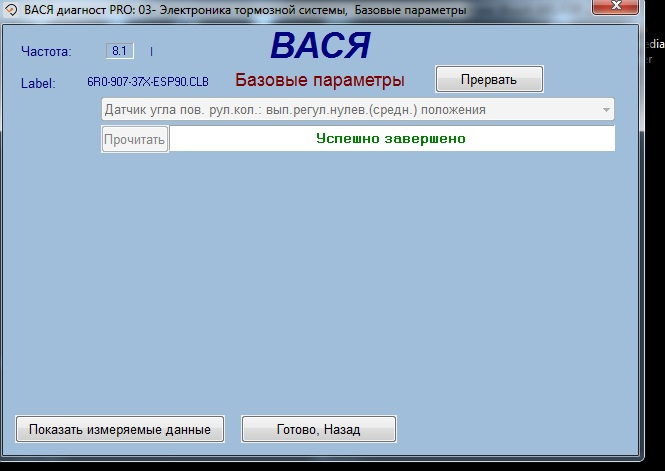

Висели те же ошибки и горели те же лампы. Но адаптация датчиков ESP прошла.
Раз 5 или 6 я проверял распиновку разъема, все провода были на своих местах. Так как некоторые пары проводов в разъеме были одного цвета, то решил поменять их местами. Начал с черных, это 4–й и 8 пин. Я не знаю как так получилось но, перепиновку мы начинали с 6-го в 4-й и оба это запомнили. + отмечали на листке. Да я ошибся, 22-й вставил 6-й вместо 8-го. потом нашел свою ошибку. Но как я мог перепутать 6-й и 8-й между собой этого я объяснить не могу наверно рукожоп. Чисто интуитивно решил поменять их местами т.к. они идут один на левый другой на правый датчик. И вся «гирлянда» на приборке потухла, все ошибки исчезли.

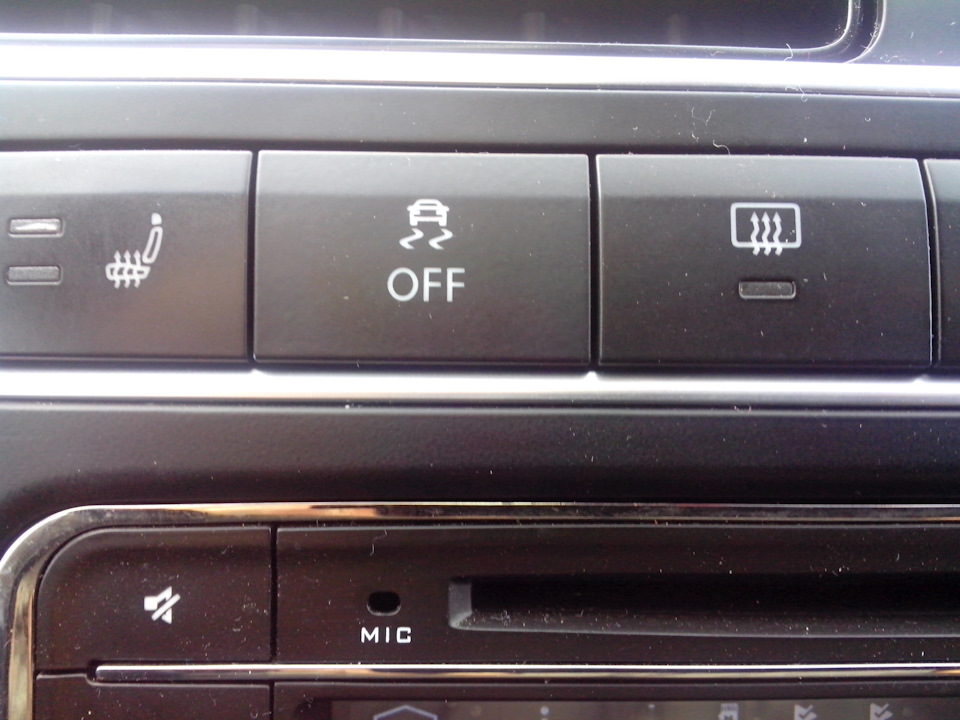

Вылез еще один момент. Не работала кнопка отключения ЕСП, вернее при ее нажатии не загоралась иконка ESP off. Опять проверил разъем, все верно 22 пин. Проверил тестером, 12В при нажатии кнопки на блок приходят. Далее началось курение интернета по информации о кнопке. Поиски не чего не дали. Обратился за помощью кfiregrafik.
Переслал ему свою кодировку блока, на что получил ответ: «Так у тебя и не закодирована реакция на кнопку». И что кодировка должна быть вот такой:
51DD2864222407C18A1B146F445AE040080C — ESP и XDS
51DD2864222407C18A1B146F445AE040090C — ESP и XDS и HHC
51DD2864222407C18A1B146F445AE0400808 — без XDS
Пробовал «вливать» эти кодировки, блок их принимал, но кнопка все равно не работала.

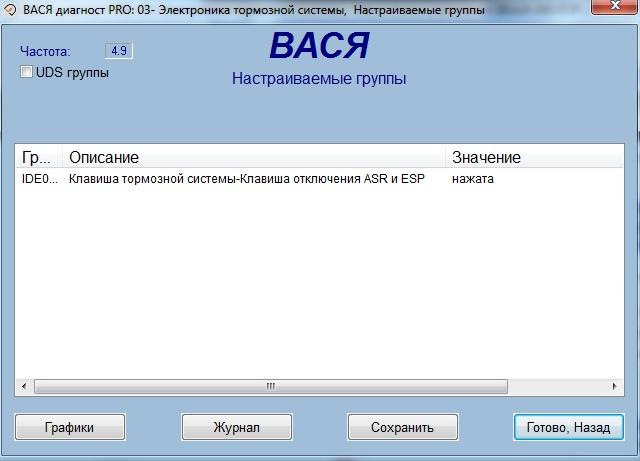

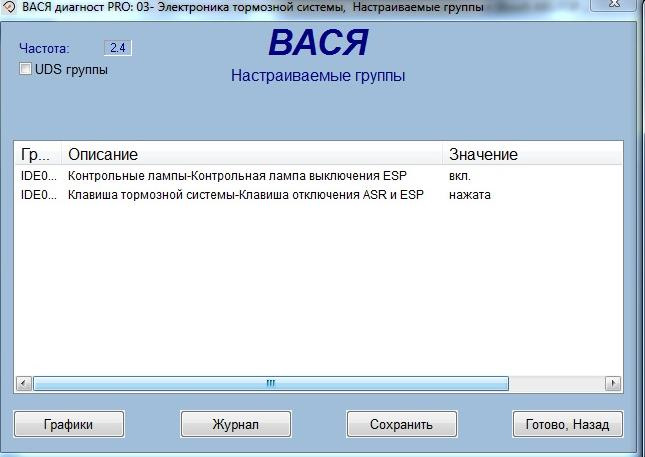

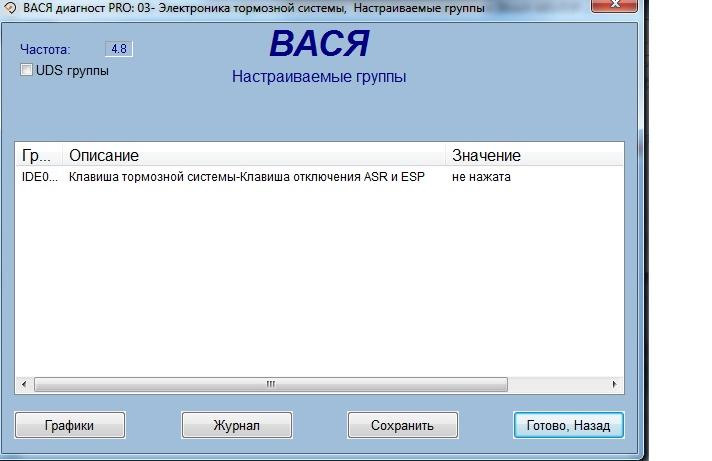

Далее он мне посоветовал проверить работу кнопки в измеряемых группах. Проверил, блок «видит» кнопку

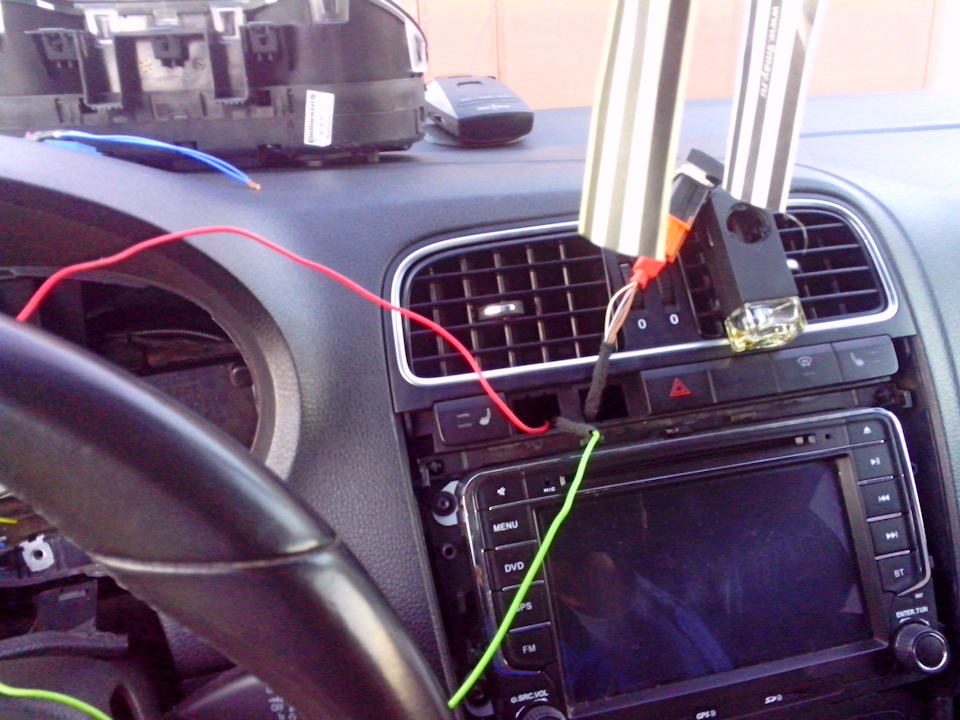

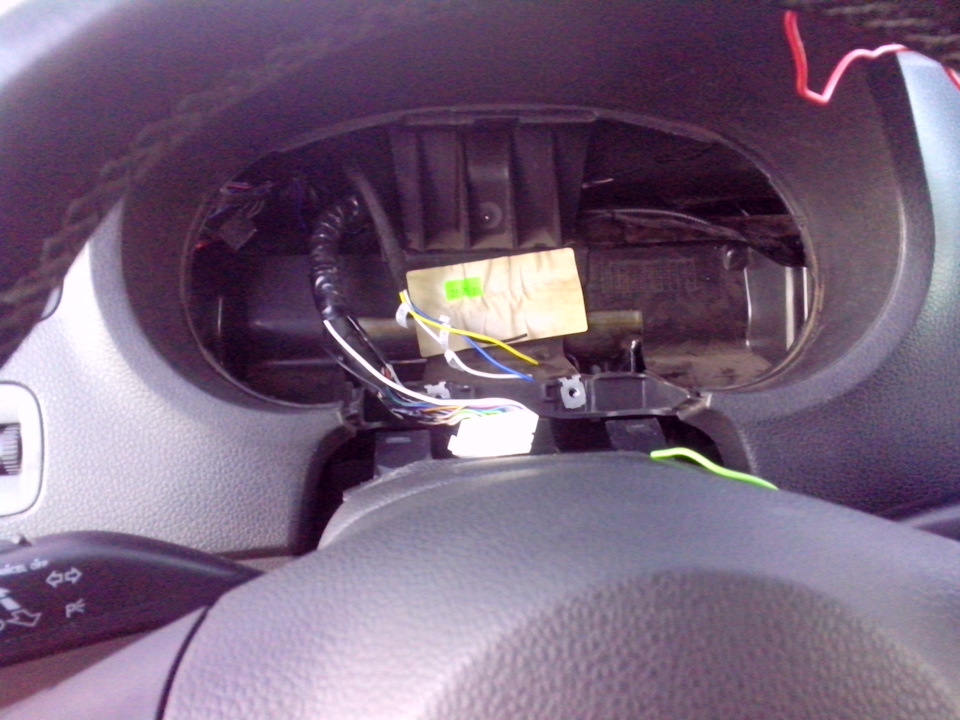

После всего этого возникла мысль, что может быть сам диод в приборке не работоспособный. Александр посоветовал мне зайти в в 17 блок в тест исполнительных элементов, найти и пробежаться по тестам всех лампочек.
Сделал.

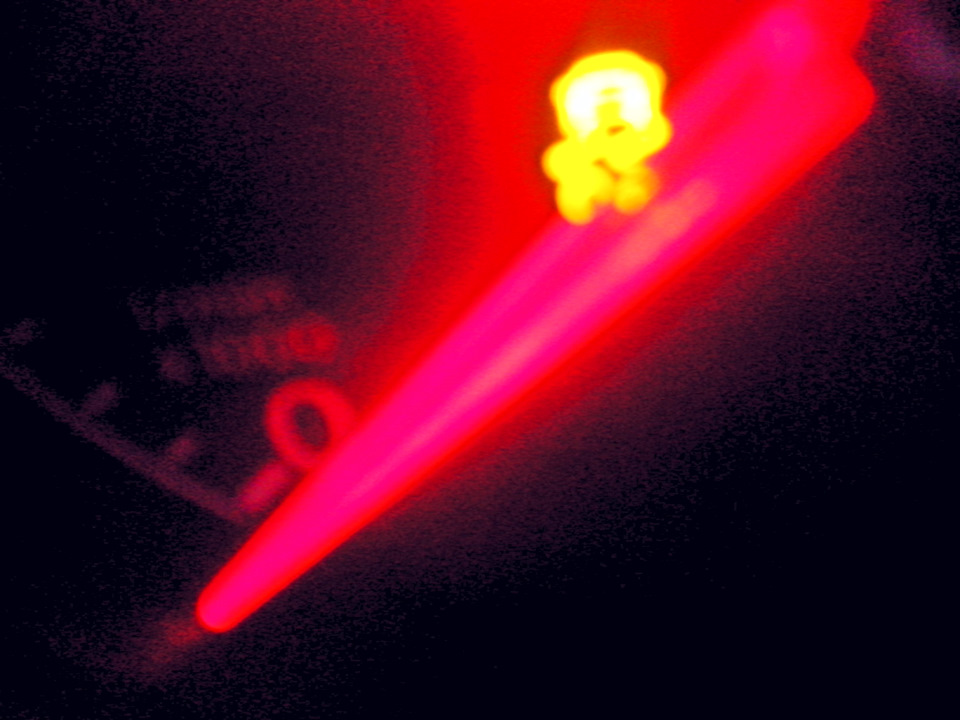

При тесте горит, зараза такая.
На этом решил, закончить с кнопкой и выносом мозга Александру(firegrafik). Ему отдельное БОЛЬШОЕ СПАСИБО за потраченное время на меня и мои дурацкие вопросы.

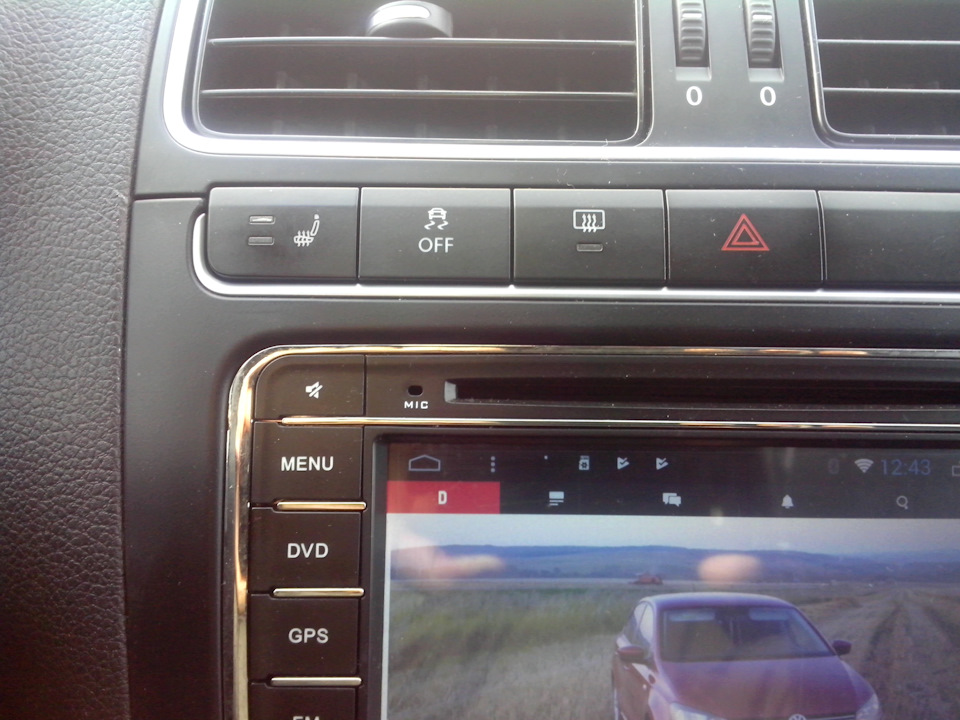

В понедельник ехал на работу и решил нажать кнопку отключения ЕСП еще раз. Каково было мое удивление, когда после нажатия загорелась заветная лампа ESPoff. С машиной не чего не делал, в выходные только подзарядил аккумулятор со снятием минусовой клеммы.
На данный момент кодировка блока такая:
51DD2864222407C18A1B146F445AE040090C
Всем ровных дорог и чтоб такие системы срабатывали как можно реже.

|
