ОСТОРОЖНО
Если в шине CAN есть какая-либо неисправность, может быть выдан неверный код диагностики. Прежде чем выполнять эту диагностику, следует продиагностировать шину CAN (54С, Анализ кодов диагностики неисправностей 54С-18).
РАБОТА
• Датчик скорости колеса является в некотором роде генератором импульсов. Он состоит из модуляторов (пластин, на которых попеременно расположены южные и северные полюса магнитов), которые определяют скорость вращения колеса, т.к. диск вращается с той же скоростью, что и колесо. Датчик генерирует частотный импульсный сигнал, пропорциональный частоте вращения колеса.
• Эти импульсные сигналы, создаваемые датчиками скорости колеса, поступают
в ABS-ECU. ABS-ECU по частоте импульсного сигнала определяет скорость вращения колеса.
УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ ДИАГНОСТИКИ
Во время движения транспортного средства ABS-ECU отслеживает сигналы от каждого датчика скорости колеса. Если в сигналах от этих датчиков выявлена любая из перечисленных ниже ошибок, ABS-ECU выдает соответствующий код диагностики.
• Отсутствие сигнала от датчика скорости колеса
• Показания датчика скорости колеса постоянно ниже сигналов от датчиков скорости других колес.
ВОЗМОЖНЫЕ ПРИЧИНЫ
Текущая неисправность
• Слишком большое расстояние между датчиком скорости колеса и задающим диском.
• Налипание инородных материалов на датчик скорости колеса
• Неисправность подшипника колеса
• Деформация задающего диска
• Налипание инородных материалов на задающий диск
• Неисправность датчика скорости колеса
• Ненадлежащая установка датчика скорости колеса
• Неисправность ABS-ECU
• Нарушение рисунка намагниченности задающего диска
• Изменилось количество полюсов (северных и южных) магнитного задающего диска.
Прошлая неисправность
• Если помимо этого также присутствует код С1020, следует выполнять диагностику, уделяя особое внимание неисправностям жгута электропроводки и разъемам на участке между ABS-ECU и датчиком скорости колеса. Процедура диагностики описана в разделе Что делать с прошлыми неисправностями (ГРУППА 00 — Использование точек выявления неисправностей/осмотра
• Если код диагностики С1020 не выявлен, могут присутствовать следующие условия:
• Вращаются правое или левое колеса.
• Неустойчивое положение транспортного средства
• Внешние шумовые помехи
• Машина двигалась при включенном стояночном тормозе.
ПРОЦЕДУРА ДИАГНОСТИКИ
ШАГ 1. Диагностика шины CAN с помощью M.U.T.-III
Диагностика шины CAN проводится с помощью M.U.T.-III.
Q: Является ли результат проверки нормальным?
ДА : Перейти к Шагу 3. НЕТ : Отремонтировать шину CAN (54С — Выявление неисправностей По завершении перейти к Шагу 2.
ШАГ 2. Повторная проверка кода диагностики после переустановки шины CAN
Q: Выдается ли код диагностики № С102А?
ДА : Перейти к Шагу 3. НЕТ: Диагностика завершена.
ШАГ 3. Код диагностики M.U.T.-III
Проверить, выдается ли также код диагностики № С1020?
Q: Выдается ли также код диагностики № С1020?
ДА : Провести диагностику по коду № С1020
НЕТ : Перейти к Шагу 4.

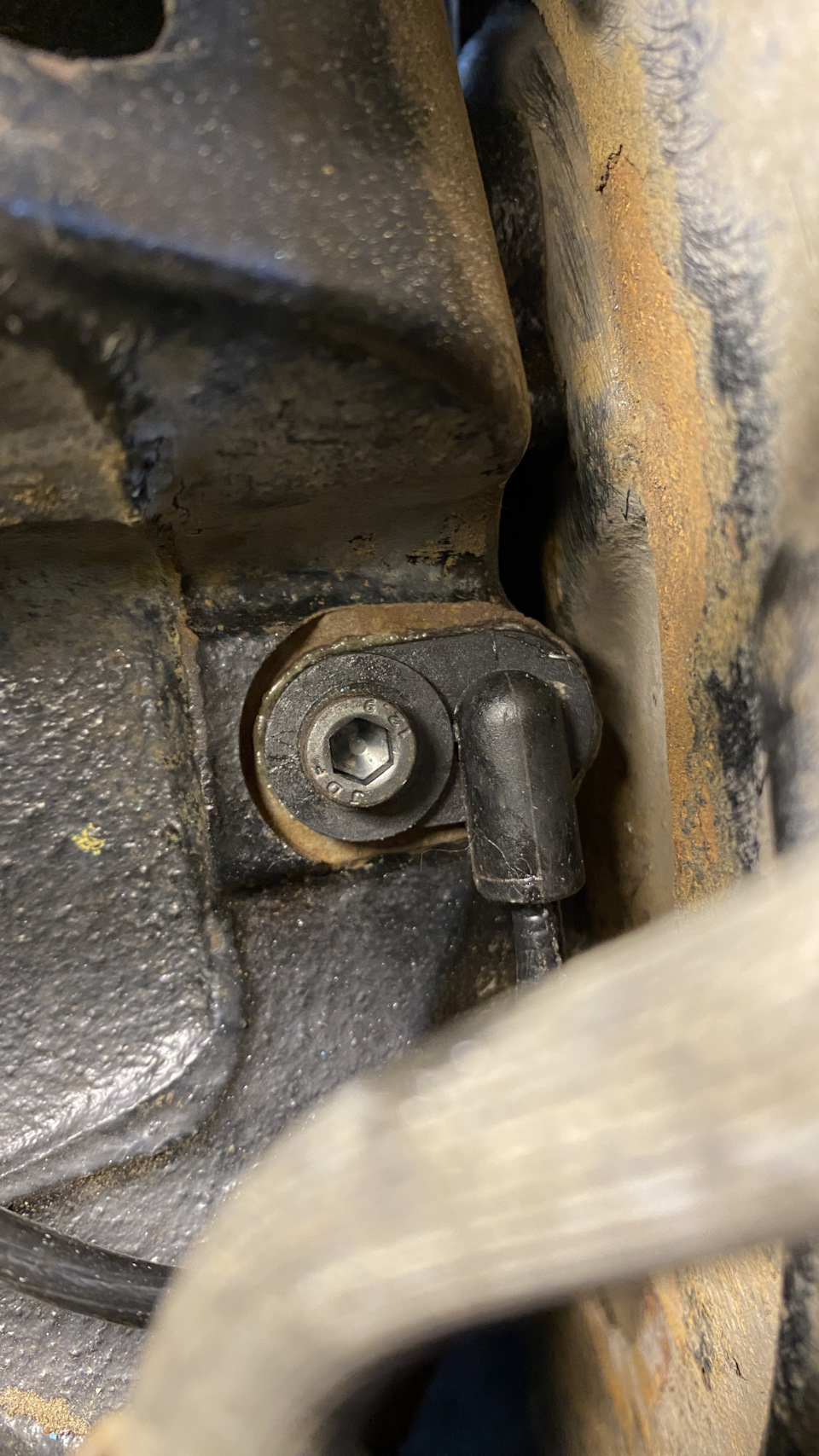

ШАГ 4. Проверка установки датчика скорости колеса
Проверить, как установлен датчик скорости <ЗЛ> колеса (датчик скорости колеса отсоединен, плохо закреплен крепежный болт и т.д.).
Q: Является ли результат проверки нормальным?
ДА : Перейти к Шагу 5. НЕТ : Установить датчик скорости колеса правильно.
ШАГ 5. Проверка датчика скорости колеса как единого узла
Q: Является ли результат проверки нормальным?
ДА : Перейти к Шагу 6.
НЕТ : Заменить датчик скорости колеса.
ШАГ 6. Проверка расшатанности подшипника колеса
ПРИМЕЧАНИЕ: Расшатанный подшипник колеса может привести к увеличению расстояния между датчиком скорости колеса и задающим диском. Проверить расшатанность подшипника <3J1> колеса (27 — Обслуживание на машине 27-2.)
Q: Является ли результат проверки нормальным?
ДА : Перейти к Шагу 7.
НЕТ : Заменить узел ступицы заднего колеса.
Проверить наличие налипания посторонних материалов на задающий диск и его деформации.
Q: Является ли результат проверки нормальным?
ДА : Перейти к Шагу 8.
НЕТ (налипание посторонних материалов):
Снять посторонние материалы и очистить задающий диск, стараясь не повредить магнит и не нарушить его магнитные свойства. НЕТ (Деформация): Заменить узел ступицы заднего колеса.
ШАГ 7. Проверка задающего диска
ШАГ 8. Проверка сброса кода диагностики.
(1) Стереть код диагностики.
(2) Развить на транспортном средстве скорость не менее 20 км/ч.
ПРИМЕЧАНИЕ: В некоторых случаях сигнальная лампа ABS не гаснет, пока не будет превышена скорость в 20 км/ч.
Q: Выдается ли код диагностики № С102А?
ДА: Заменить ABS-ECU. НЕТ: Периодическая неисправность (00 — Что делать с периодическими неисправностями
Цветовая кодировка проводов
В: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой BR: Коричневый О: Оранжевый GR: Серый R: Красный Р: Розовый V: Фиолетовый PU: Пурпурный SI: Серебристый
ОСТОРОЖНО
Если в шине CAN есть какая-либо неисправность, может быть выдан неверный код диагностики. Прежде чем выполнять эту диагностику, следует продиагностировать шину CAN (54С, Анализ кодов диагностики неисправностей 54С-18).
РАБОТА
• Датчик скорости колеса является в некотором роде генератором импульсов. Он состоит из модуляторов (пластин, на которых попеременно расположены южные и северные полюса магнитов), которые определяют скорость вращения колеса, т.к. диск вращается с той же скоростью, что и колесо. Датчик генерирует частотный импульсный сигнал, пропорциональный частоте вращения колеса.
• Эти импульсные сигналы, создаваемые датчиками скорости колеса, поступают в ABS-ECU. ABS-ECU по частоте импульсного сигнала определяет скорость вращения колеса.
УСЛОВИЯ ВОЗНИКНОВЕНИЯ КОДОВ ДИАГНОСТИКИ
ABS-ECU отмечает изменения напряжения сигналов, поступающих от каждого датчика скорости колеса. При выявлении обрыва или короткого замыкания в цепи, ABS-ECU выдает код диагностики.
ВОЗМОЖНЫЕ ПРИЧИНЫ
Текущая неисправность
• Поврежден жгут электропроводки или разъемы
• Неисправность датчика скорости колеса
Прошлая неисправность
• Выполнить диагностику, уделяя особое внимание неисправностям жгута электропроводки и разъемам на участке между ABS-ECU и датчиком скорости колеса. Процедура диагностики описана в разделе Что делать с прошлыми неисправностями (ГРУППА 00 — Использование точек выявления неисправностей/осмотра
ПРОЦЕДУРА ДИАГНОСТИКИ
ШАГ 1. Диагностика шины CAN с помощью M.U.T.-III
Диагностика шины CAN проводится с помощью M.U.T.-III.
Q: Является ли результат проверки нормальным?
ДА : Перейти к Шагу 3.
НЕТ : Отремонтировать шину CAN (54С — Выявление неисправностей По завершении перейти к Шагу 2.
ШАГ 2. Повторная проверка кода диагностики после переустановки шины CAN
Q: Выдается ли код диагностики № С102В?
ДА : Перейти к Шагу 3. НЕТ: Диагностика завершена.
ШАГ 3. Перечень данных M.U.T.-III
Проверить следующие эксплуатационные характеристики. • Наименование №04: Датчик скорости ЗП колеса
Q: Является ли результат проверки нормальным?
ДА : Периодическая неисправность (00 — Что делать с периодическими неисправностями НЕТ : Перейти к Шагу 4.
(1) Отсоединить разъем ABS-ECU и подсоединить специальный инструмент жгут проводов для проверки ABS (МВ991974), к разъему со стороны жгута, после чего измерить напряжение со стороны разъема специального инструмента.
ПРИМЕЧАНИЕ: Подсоединять специальный инструмент — жгут проводов для проверки ABS (МВ991974), к ABS-ECU запрещается.
(2) Перевести переключатель зажигания в положение ВКЛ.
(3) Измерить напряжение между клеммой питания датчика скорости колеса и (сигнальная клемма) №16 и «массой на кузове», а также между клеммой заземления датчика скорости колеса №15 и «массой на кузове».
НОРМА: 1 В или менее
Q: Является ли результат проверки нормальным?
ДА : Перейти к Шагу 5.
НЕТ (Результат измерений на клемме №16 или №15 не соответствует норме): Перейти к Шагу 6.
ШАГ 4. Измерение напряжения на разъеме ABS-ECU А-04
 |
AC606869CR
(1) Отсоединить разъем ABS-ECU и подсоединить специальный инструмент жгут проводов для проверки ABS (МВ991974), к разъему со стороны жгута, после чего измерить сопротивление со стороны разъема специального инструмента.
ПРИМЕЧАНИЕ: Подсоединять специальный инструмент — жгут проводов для проверки ABS (МВ991974), к ABS-ECU запрещается.
(2) Измерить сопротивление между клеммой питания датчика скорости колеса и (сигнальная клемма) №16 и «массой на кузове», а также между клеммой заземления №15 и «массой на кузове».
НОРМА: Прерывание
Q: Является ли результат проверки нормальным?
ДА : Перейти к Шагу 8.
ШАГ 5. Измерение сопротивления на разъеме ABS-ECU А-04
 |
AC606869CS
НЕТ (Результат измерений на клемме №16 или №15 не соответствует норме): Перейти к Шагу 6.
ШАГ 6. Проверка разъема: разъем ABS-ECU А-04, промежуточные разъёмы С-31 и D-12, разъем датчика скорости колеса F-04
ШАГ 7. Проверка жгута электропроводки между клеммой №16 разъема ABS-ECU А-04, и клеммой №1 разъема датчика скорости колеса F-04, а также между клеммой №15 разъема ABS-ECU А-04, и клеммой №2 разъема датчика скорости колеса F-04. • Проверить наличие короткого замыкания в цепи датчика скорости колеса.
Q: Является ли результат проверки нормальным?
ДА : Заменить датчик скорости колеса. НЕТ : Отремонтировать жгут электропроводки.
ШАГ 8. Измерение напряжения на разъеме ABS-ECU А-04
 |
(1) Отсоединить разъем ABS-ECU и подсоединить специальный инструмент жгут проводов для проверки ABS (МВ991974), к разъемам со стороны ABS-ECU и со стороны жгута, после чего измерить напряжение со стороны разъема специального инструмента.
(2) Перевести переключатель зажигания в положение ВКЛ.
(3) Измерить напряжение между между клеммой питания датчика скорости колеса и (сигнальная клемма) №16 и «массой на кузове».
НОРМА: Напряжение в системе
Q: Является ли результат проверки нормальным?
ДА : Перейти к Шагу 9.
НЕТ : Перейти к Шагу 11.
ШАГ 9. Проверка жгута электропроводки между клеммой №16 разъема ABS-ECU А-04, и клеммой №1 разъема датчика скорости колеса F-04, а также между клеммой №15 разъема ABS-ECU А-04, и клеммой №2 разъема датчика скорости колеса F-04. • Проверить наличие короткого замыкания в цепи датчика скорости колеса.
Q: Является ли результат проверки нормальным?
ДА: Перейти к Шагу 10.
НЕТ : Отремонтировать жгут электропроводки.
ШАГ 10. Проверка датчика скорости колеса как единого узла
Q: Является ли результат проверки нормальным?
ДА: Перейти к Шагу 11.
НЕТ : Заменить датчик скорости колеса.
ШАГ 11. Проверка разъема: Разъем ABS-ECU А-04
Q: Является ли результат проверки нормальным?
ДА : Перейти к Шагу 12.
НЕТ : Отремонтировать неисправный разъем.
ШАГ 12. Проверка сброса кода диагностики.
(1) Стереть код диагностики.
(2) Развить на транспортном средстве скорость не менее 20 км/ч.
ПРИМЕЧАНИЕ: В некоторых случаях сигнальная лампа ABS не гаснет, пока не будет превышена скорость в 20 км/ч.
Q: Выдается ли код диагностики № С102В?
ДА: Заменить ABS-ECU. НЕТ: Периодическая неисправность (00 — Что делать с периодическими неисправностями
Источник
Цепь датчика скорости переднего правого колеса
Цепь датчика скорости заднего левого колеса
Цепь датчика скорости заднего правого колеса
Сигнал датчика скорости переднего левого колеса
Сигнал датчика скорости переднего правого колеса
Сигнал датчика скорости заднего левого колеса
Сигнал датчика скорости заднего правого колеса
Работа датчика скорости переднего левого колеса
Работа датчика скорости переднего правого колеса
Работа датчика скорости заднего левого колеса
Работа датчика скорости заднего правого колеса
Нарушение сигнала датчика скорости переднего левого колеса
Нарушение сигнала датчика скорости переднего правого колеса
Нарушение сигнала датчика скорости заднего левого колеса
Нарушение сигнала датчика скорости заднего правого колеса
Фаза датчика скорости переднего левого колеса
Фаза датчика скорости переднего правого колеса
Фаза датчика скорости заднего левого колеса
Фаза датчика скорости заднего правого колеса
Диаг или C.35C-97
). Затем переходите к этапу 11.
НЕТ : Отремонтируйте разъем (разъемы) или жгут проводов. Затем переходите к этапу 11.
ЭТАП 7. Измерение сопротивления на разъеме блока управления системой ASC (контакты FL+, FL или C.35C-97
). Затем переходите к этапу 11.
ЭТАП 10. Проверьте, не появился ли вновь диагностический код. (1) Удалите диагностический код. (2) Двигайтесь на автомобиле со скоростью 20 км/ч или выше.
ПРИМЕЧАНИЕ: В некоторых случаях сигнализатор системы ABS не выключается, несмотря на то, что автомобиль движется со скоростью 20 км/ч или выше.
Q: Диагностические коды № C100A, 1015, 1020 или 102B записаны?
ДА : Замените гидравлический блок (объединен- ный с блоком управления системой ASC) (см.
C.35C-95). Затем переходите к этапу 11.
НЕТ : Периодически появляющаяся неисправ- ность (см. ГЛАВУ 00 — Как пользоваться раз- делом «Поиск неисправностей»/Как устранять периодически появляющиеся неисправности ).
ЭТАП 11. Проверьте, не появился ли вновь диагностический код. (1) Удалите диагностический код. (2) Двигайтесь на автомобиле со скоростью 20 км/ч или выше.
ПРИМЕЧАНИЕ: В некоторых случаях сигнализатор системы ABS не выключается, несмотря на то, что автомобиль движется со скоростью 20 км/ч или выше.
Q: Диагностические коды № C100A, 1015, 1020 или 102B записаны?
ДА : Возвращайтесь к выполнению этапа 1.
НЕТ : Процедура проверки закончена.
Код № C1011 Сигнал датчика скорости переднего левого колеса Код № C101C Сигнал датчика скорости переднего правого колеса Код № C1027 Сигнал датчика скорости заднего левого колеса
Код № C1032 Сигнал датчика скорости заднего правого колеса
• Если имеется проблема с шинами CAN, то может быть записан ошибочный диагности или ). Затем переходите к этапу 6.
ЭТАП 6. Проверка выходного тока датчика скорости вращения колеса
Q: В норме ли результаты проверки?
ДА : Переходите к этапу 7.
НЕТ : Замените датчик скорости вращения колеса (см. C.35C-97 или C.35C-97
). Затем переходите к этапу 10.
ЭТАП 7. Проверка люфта подшипника ступицы колеса
ПРИМЕЧАНИЕ: Люфт подшипника ступицы колеса может привести к увеличеню зазора между датчиком скорости вращения колеса и магнитным кодирую- щим устройством определения скорости вращения колеса. Проверка люфта подшипника ступицы колеса.
Q: В норме ли результаты проверки?
ДА : Переходите к этапу 8.
НЕТ : Замените подшипник ступицы колеса
или ступицу заднего колеса в сборе .
Затем переходите к этапу 11.
ЭТАП 8. Проверка кодирующего устройства определения скорости вращения колеса
Проверьте кодирующее устройство на наличие загрязнений или деформации.
Q: В норме ли результаты проверки?
ДА : Переходите к этапу 9.
НЕТ (Наличие загрязнений) : Удалите загрязне- ния и очистите кодирующее устройство так, чтобы не нарушить распределение намагни- ченности на нем, уделяя особое внимание магниту, магнитному материалу и магнит- ному притяжению. Затем переходите к этапу 11.
НЕТ (Деформация) : Замените подшипник сту- пицы колеса или сту- пицу заднего колеса в сборе . Затем переходите к этапу 11.
ЭТАП 9. Проверьте, не появился ли вновь диагностический код. (1) Удалите диагностический код. (2) Двигайтесь на автомобиле со скоростью 20 км/ч или выше.
ПРИМЕЧАНИЕ: В некоторых случаях сигнализатор системы ABS не выключается, несмотря на то, что автомобиль движется со скоростью 20 км/ч или выше.
Q: Записан ли диагностический код C1011, C101C, C1027 или C1032?
ДА : . Замените датчик скорости вращения колеса (см. C.35C-97 или C.35C-97
). Затем переходите к этапу 10.
НЕТ : . Периодически появляющаяся неисправ- ность (см. ГЛАВУ 00 — Как пользоваться раз- делом «Поиск неисправностей»/Как устранять периодически появляющиеся неисправности ).
ЭТАП 10. Проверьте, не появился ли вновь диагностический код. (1) Удалите диагностический код. (2) Двигайтесь на автомобиле со скоростью 20 км/ч или выше.
ПРИМЕЧАНИЕ: В некоторых случаях сигнализатор системы ABS не выключается, несмотря на то, что автомобиль движется со скоростью 20 км/ч или выше.
Q: Записан ли диагностический код C1011, C101C, C1027 или C1032?
ДА : . Замените гидравлический блок (объединенный с блоком управления системой ASC) (см. C.35C-95). Затем переходите к этапу 11.
НЕТ : . Процедура проверки закончена.
ЭТАП 11. Проверьте, не появился ли вновь диагностический код. (1) Удалите диагностический код. (2) Двигайтесь на автомобиле со скоростью 20 км/ч или выше.
ПРИМЕЧАНИЕ: В некоторых случаях сигнализатор системы ABS не выключается, несмотря на то, что автомобиль движется со скоростью 20 км/ч или выше.
Q: Записан ли диагностический код C1011, C101C, C1027 или C1032?
ДА : . Возвращайтесь к выполнению этапа 1.
НЕТ : . Процедура проверки закончена.
Код № C1014 Работа датчика скорости переднего левого колеса Код № C101F Работа датчика скорости переднего правого колеса Код № C102A Работа датчика скорости заднего левого колеса
Код № C1035 Работа датчика скорости заднего правого колеса
• Если имеется проблема с шинами CAN, то может быть записан ошибочный диагности или ). Затем переходите к этапу 6.
ЭТАП 6. Проверка выходного тока датчика скорости вращения колеса
Q: В норме ли результаты проверки?
ДА : Переходите к этапу 7.
НЕТ : Замените датчик скорости вращения колеса (см. C.35C-97 или C.35C-97
). Затем переходите к этапу 10.
ЭТАП 7. Проверка люфта подшипника ступицы колеса
ПРИМЕЧАНИЕ: Люфт подшипника ступицы колеса может привести к увеличеню зазора между датчиком скорости вращения колеса и магнитным кодирующим устройством определения скорости вращения колеса. Проверка люфта подшипника ступицы колеса.
Q: В норме ли результаты проверки?
ДА : Переходите к этапу 8.
НЕТ : Замените подшипник ступицы колеса
или ступицу заднего колеса в сборе .
Затем переходите к этапу 11.
ЭТАП 8. Проверка кодирующего устройства определения скорости вращения колеса
Проверьте кодирующее устройство на наличие загрязнений или деформации.
Q: В норме ли результаты проверки?
ДА : Переходите к этапу 9.
НЕТ (Наличие загрязнений) : Удалите загрязне- ния и очистите кодирующее устройство так, чтобы не нарушить распределение намагниченности на нем, уделяя особое внимание магниту, магнитному материалу и магнит- ному притяжению. Затем переходите к этапу 9.
НЕТ (Деформация) : Замените подшипник ступицы колеса или сту- пицу заднего колеса в сборе . Затем переходите к этапу 9.
ЭТАП 9. Проверьте, не появился ли вновь диагностический код. (1) Удалите диагностический код. (2) Двигайтесь на автомобиле со скоростью 20 км/ч или выше.
ПРИМЕЧАНИЕ: В некоторых случаях сигнализатор системы ABS не выключается, несмотря на то, что автомобиль движется со скоростью 20 км/ч или выше.
Q: Записан ли диагностический код C1014, C101F, C102A или C1035?
ДА : Замените датчик скорости вращения колеса (см. C.35C-97 или C.35C-97
). Затем переходите к этапу 10.
НЕТ : Периодически появляющаяся неисправность (см. ГЛАВУ 00 — Как пользоваться разделом «Поиск неисправностей»/Как устранять периодически появляющиеся неисправности ).
ЭТАП 10. Проверьте, не появился ли вновь диагностический код. (1) Удалите диагностический код. (2) Двигайтесь на автомобиле со скоростью 20 км/ч или выше.
ПРИМЕЧАНИЕ: В некоторых случаях сигнализатор системы ABS не выключается, несмотря на то, что автомобиль движется со скоростью 20 км/ч или выше.
Q: Записан ли диагностический код C1014, C101F, C102A или C1035?
ДА : . Замените гидравлический блок (объединенный с блоком управления системой ASC) (см. C.35C-95). Затем переходите к этапу 11.
НЕТ : . Процедура проверки закончена.
ЭТАП 11. Проверьте, не появился ли вновь диагностический код. (1) Удалите диагностический код. (2) Двигайтесь на автомобиле со скоростью 20 км/ч или выше.
ПРИМЕЧАНИЕ: В некоторых случаях сигнализатор системы ABS не выключается, несмотря на то, что автомобиль движется со скоростью 20 км/ч или выше.
Q: Записан ли диагностический код C1014, C101F, C102A или C1035?
ДА : . Возвращайтесь к выполнению этапа 1.
НЕТ : . Процедура проверки закончена.
Код № C1041 Нарушение сигнала датчика скорости переднего левого колеса Код № C1042 Нарушение сигнала датчика скорости переднего правого колеса Код № C1043 Нарушение сигнала датчика скорости заднего левого колеса
Код № C1044 Нарушение сигнала датчика скорости заднего правого колеса
• Если имеется проблема с шинами CAN, то может быть записан ошибочный диагности
Q: В норме ли результаты проверки?
ДА : Переходите к этапу 4.
НЕТ : Замените подшипник ступицы колеса
или ступицу заднего колеса в сборе . Затем переходите к этапу 6.
Проверьте кодирующее устройство на наличие загрязнений или деформации.
Q: В норме ли результаты проверки?
ДА : Переходите к этапу 5.
НЕТ (Наличие загрязнений) : Удалите загрязне- ния и очистите кодирующее устройство так, чтобы не нарушить распределение намагни- ченности на нем, уделяя особое внимание магниту, магнитному материалу и магнит- ному притяжению. Затем переходите к этапу 6.
НЕТ (Деформация) : Замените подшипник сту- пицы колеса или сту- пицу заднего колеса в сборе . Затем переходите к этапу 6.
ЭТАП 5. Проверьте, не появился ли вновь диагностический код. (1) Удалите диагностический код. (2) Двигайтесь на автомобиле со скоростью 20 км/ч или выше.
ПРИМЕЧАНИЕ: В некоторых случаях сигнализатор системы ABS не выключается, несмотря на то, что автомобиль движется со скоростью 20 км/ч или выше.
Q: Диагностические коды № C1041, 1042, 1043 или 1044 записаны?
ДА : Замените гидравлический блок (объединенный с блоком управления системой ASC) (см. C.35C-95). Затем переходите к этапу 6.
НЕТ : Процедура проверки закончена.
ЭТАП 6. Проверьте, не появился ли вновь диагностический код. (1) Удалите диагностический код. (2) Двигайтесь на автомобиле со скоростью 20 км/ч или выше.
ПРИМЕЧАНИЕ: В некоторых случаях сигнализатор системы ABS не выключается, несмотря на то, что автомобиль движется со скоростью 20 км/ч или выше.
Q: Диагностические коды № C1041, 1042, 1043 или 1044 записаны?
ДА : Возвращайтесь к выполнению этапа 1.
НЕТ : Процедура проверки закончена.
Код № C1046 Фаза датчика скорости переднего левого колеса Код № C1047 Фаза датчика скорости переднего правого колеса Код № C1048 Фаза датчика скорости заднего левого колеса
Код № C1049 Фаза датчика скорости заднего правого колеса
• Если имеется проблема с шинами CAN, то может быть записан ошибочный диагностический код. Прежде чем приступить к диагностике, проведите диагностику шин CAN (см. ГЛАВУ 54C — Таблица диагностики шин CAN ).
• Всякий раз при замене блока управления убедитесь в исправности шин CAN.
• Если заменен гидравлический блок (объединенный с блоком управления системой ASC), всегда проводите калибровку датчика угла поворота рулевого колеса, датчика ускорения и скорости поворота вокруг вертикальной оси и датчика давления тормозной жидкости (см. C.35C-93, C.35C-94 и C.35C-94).
• Датчик скорости колеса является импульсным генератором. Он предназначен для определения скорости вращения колеса, вращается с той же скоростью, что и колесо, и состоит из кодирующих устройств (пластина, на которой расположены магниты, попеременно направленные северным и южным полюсами) и датчиков скорости колеса. Такой датчик вырабатывает частотные импульсные сигналы, пропорциональные скорости вращения колеса.
• Импульсные сигналы, которые вырабатывает датчик скорости вращения колеса, передаются в блок управления системой ASC. На основе частоты импульсных сигналов блок управления системой ASC определяет скорость вращения колеса.
УСЛОВИЯ ЗАПИСИ ДИАГНОСТИЧЕСКОГО КОДА
Данный диагностический код записывается, если обнаруживается любая указанная ниже неисправность:
• Если давление тормозной жидкости снижено длительный период времени.
• Если давление тормозной жидкости удерживается длительный период времени.
• Повреждение жгута проводов и разъемов
• Сильные внешние помехи
• Неисправность датчика скорости вращения колеса
• Неисправность блока управления системой ASC
• Чрезмерный зазор между датчиком скорости вращения колеса и магнитным кодирующим устройством определения скорости вращения колеса
• Загрязнение рабочей поверхности датчика скорости вращения колеса
• Загрязнение рабочей поверхности магнитного кодирующего устройства определения скорости вращения колеса
• Неисправность подшипника колеса
• Неправильная установка датчика скорости вращения колеса
• Деформация и магнитного кодирующего устройства определения скорости вращения колеса
• Нарушение распределения намагниченности магнитного кодирующего устройства определения скорости вращения колеса
• Отсутствие выступов магнитного кодирующего устройства определения скорости вращения колеса
ЭТАП 1. Диагностика шины CAN с помощью прибора M.U.T. или ). Затем переходите к этапу 7.
ЭТАП 7. Проверка выходного тока датчика скорости вращения колеса
Q: В норме ли результаты проверки?
ДА : Переходите к этапу 8.
НЕТ : Замените датчик скорости вращения колеса (см. C.35C-97 или C.35C-97
Источник
➤ Adblock
detector
 |
Цветовая кодировка проводов
В: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой BR: Коричневый О: Оранжевый GR: Серый R: Красный Р: Розовый V: Фиолетовый PU: Пурпурный SI: Серебристый
ОСТОРОЖНО
Если в шине CAN есть какая-либо неисправность, может быть выдан неверный код диагностики. Прежде чем выполнять эту диагностику, следует продиагностировать шину CAN (54С, Анализ кодов диагностики неисправностей 54С-18).
РАБОТА
• Датчик скорости колеса является в некотором роде генератором импульсов. Он состоит из модуляторов (пластин, на которых попеременно расположены южные и северные полюса магнитов), которые определяют скорость вращения колеса, т.к. диск вращается с той же скоростью, что и колесо. Датчик генерирует частотный импульсный сигнал, пропорциональный частоте вращения колеса.
• Эти импульсные сигналы, создаваемые датчиками скорости колеса, поступают в ABS-ECU. ABS-ECU по частоте импульсного сигнала определяет скорость вращения колеса.
УСЛОВИЯ ВОЗНИКНОВЕНИЯ КОДОВ ДИАГНОСТИКИ
ABS-ECU отмечает изменения напряжения сигналов, поступающих от каждого датчика скорости колеса. При выявлении обрыва или короткого замыкания в цепи, ABS-ECU выдает код диагностики.
ВОЗМОЖНЫЕ ПРИЧИНЫ
Текущая неисправность
• Поврежден жгут электропроводки или разъемы
• Неисправность датчика скорости колеса
Прошлая неисправность
• Выполнить диагностику, уделяя особое внимание неисправностям жгута электропроводки и разъемам на участке между ABS-ECU и датчиком скорости колеса. Процедура диагностики описана в разделе Что делать с прошлыми неисправностями (ГРУППА 00 — Использование точек выявления неисправностей/осмотра
ПРОЦЕДУРА ДИАГНОСТИКИ
ШАГ 1. Диагностика шины CAN с помощью M.U.T.-III
Диагностика шины CAN проводится с помощью M.U.T.-III.
Q: Является ли результат проверки нормальным?
ДА : Перейти к Шагу 3.
НЕТ : Отремонтировать шину CAN (54С — Выявление неисправностей По завершении перейти к Шагу 2.
ШАГ 2. Повторная проверка кода диагностики после переустановки шины CAN
Q: Выдается ли код диагностики № С102В?
ДА : Перейти к Шагу 3. НЕТ: Диагностика завершена.
ШАГ 3. Перечень данных M.U.T.-III
Проверить следующие эксплуатационные характеристики. • Наименование №04: Датчик скорости ЗП колеса
Q: Является ли результат проверки нормальным?
ДА : Периодическая неисправность (00 — Что делать с периодическими неисправностями НЕТ : Перейти к Шагу 4.
(1) Отсоединить разъем ABS-ECU и подсоединить специальный инструмент жгут проводов для проверки ABS (МВ991974), к разъему со стороны жгута, после чего измерить напряжение со стороны разъема специального инструмента.
ПРИМЕЧАНИЕ: Подсоединять специальный инструмент — жгут проводов для проверки ABS (МВ991974), к ABS-ECU запрещается.
(2) Перевести переключатель зажигания в положение ВКЛ.
(3) Измерить напряжение между клеммой питания датчика скорости колеса и (сигнальная клемма) №16 и «массой на кузове», а также между клеммой заземления датчика скорости колеса №15 и «массой на кузове».
НОРМА: 1 В или менее
Q: Является ли результат проверки нормальным?
ДА : Перейти к Шагу 5.
НЕТ (Результат измерений на клемме №16 или №15 не соответствует норме): Перейти к Шагу 6.
ШАГ 4. Измерение напряжения на разъеме ABS-ECU А-04
|
AC606869CR
(1) Отсоединить разъем ABS-ECU и подсоединить специальный инструмент жгут проводов для проверки ABS (МВ991974), к разъему со стороны жгута, после чего измерить сопротивление со стороны разъема специального инструмента.
ПРИМЕЧАНИЕ: Подсоединять специальный инструмент — жгут проводов для проверки ABS (МВ991974), к ABS-ECU запрещается.
(2) Измерить сопротивление между клеммой питания датчика скорости колеса и (сигнальная клемма) №16 и «массой на кузове», а также между клеммой заземления №15 и «массой на кузове».
НОРМА: Прерывание
Q: Является ли результат проверки нормальным?
ДА : Перейти к Шагу 8.
ШАГ 5. Измерение сопротивления на разъеме ABS-ECU А-04
|
AC606869CS
НЕТ (Результат измерений на клемме №16 или №15 не соответствует норме): Перейти к Шагу 6.
ШАГ 6. Проверка разъема: разъем ABS-ECU А-04, промежуточные разъёмы С-31 и D-12, разъем датчика скорости колеса F-04
ШАГ 7. Проверка жгута электропроводки между клеммой №16 разъема ABS-ECU А-04, и клеммой №1 разъема датчика скорости колеса F-04, а также между клеммой №15 разъема ABS-ECU А-04, и клеммой №2 разъема датчика скорости колеса F-04. • Проверить наличие короткого замыкания в цепи датчика скорости колеса.
Q: Является ли результат проверки нормальным?
ДА : Заменить датчик скорости колеса. НЕТ : Отремонтировать жгут электропроводки.
ШАГ 8. Измерение напряжения на разъеме ABS-ECU А-04
|
(1) Отсоединить разъем ABS-ECU и подсоединить специальный инструмент жгут проводов для проверки ABS (МВ991974), к разъемам со стороны ABS-ECU и со стороны жгута, после чего измерить напряжение со стороны разъема специального инструмента.
(2) Перевести переключатель зажигания в положение ВКЛ.
(3) Измерить напряжение между между клеммой питания датчика скорости колеса и (сигнальная клемма) №16 и «массой на кузове».
НОРМА: Напряжение в системе
Q: Является ли результат проверки нормальным?
ДА : Перейти к Шагу 9.
НЕТ : Перейти к Шагу 11.
ШАГ 9. Проверка жгута электропроводки между клеммой №16 разъема ABS-ECU А-04, и клеммой №1 разъема датчика скорости колеса F-04, а также между клеммой №15 разъема ABS-ECU А-04, и клеммой №2 разъема датчика скорости колеса F-04. • Проверить наличие короткого замыкания в цепи датчика скорости колеса.
Q: Является ли результат проверки нормальным?
ДА: Перейти к Шагу 10.
НЕТ : Отремонтировать жгут электропроводки.
ШАГ 10. Проверка датчика скорости колеса как единого узла
Q: Является ли результат проверки нормальным?
ДА: Перейти к Шагу 11.
НЕТ : Заменить датчик скорости колеса.
ШАГ 11. Проверка разъема: Разъем ABS-ECU А-04
Q: Является ли результат проверки нормальным?
ДА : Перейти к Шагу 12.
НЕТ : Отремонтировать неисправный разъем.
ШАГ 12. Проверка сброса кода диагностики.
(1) Стереть код диагностики.
(2) Развить на транспортном средстве скорость не менее 20 км/ч.
ПРИМЕЧАНИЕ: В некоторых случаях сигнальная лампа ABS не гаснет, пока не будет превышена скорость в 20 км/ч.
Q: Выдается ли код диагностики № С102В?
ДА: Заменить ABS-ECU. НЕТ: Периодическая неисправность (00 — Что делать с периодическими неисправностями
Источник
Цепь датчика скорости переднего правого колеса
Цепь датчика скорости заднего левого колеса
Цепь датчика скорости заднего правого колеса
Сигнал датчика скорости переднего левого колеса
Сигнал датчика скорости переднего правого колеса
Сигнал датчика скорости заднего левого колеса
Сигнал датчика скорости заднего правого колеса
Работа датчика скорости переднего левого колеса
Работа датчика скорости переднего правого колеса
Работа датчика скорости заднего левого колеса
Работа датчика скорости заднего правого колеса
Нарушение сигнала датчика скорости переднего левого колеса
Нарушение сигнала датчика скорости переднего правого колеса
Нарушение сигнала датчика скорости заднего левого колеса
Нарушение сигнала датчика скорости заднего правого колеса
Фаза датчика скорости переднего левого колеса
Фаза датчика скорости переднего правого колеса
Фаза датчика скорости заднего левого колеса
Фаза датчика скорости заднего правого колеса
Диаг или C.35C-97
). Затем переходите к этапу 11.
НЕТ : Отремонтируйте разъем (разъемы) или жгут проводов. Затем переходите к этапу 11.
ЭТАП 7. Измерение сопротивления на разъеме блока управления системой ASC (контакты FL+, FL или C.35C-97
). Затем переходите к этапу 11.
ЭТАП 10. Проверьте, не появился ли вновь диагностический код. (1) Удалите диагностический код. (2) Двигайтесь на автомобиле со скоростью 20 км/ч или выше.
ПРИМЕЧАНИЕ: В некоторых случаях сигнализатор системы ABS не выключается, несмотря на то, что автомобиль движется со скоростью 20 км/ч или выше.
Q: Диагностические коды № C100A, 1015, 1020 или 102B записаны?
ДА : Замените гидравлический блок (объединен- ный с блоком управления системой ASC) (см.
C.35C-95). Затем переходите к этапу 11.
НЕТ : Периодически появляющаяся неисправ- ность (см. ГЛАВУ 00 — Как пользоваться раз- делом «Поиск неисправностей»/Как устранять периодически появляющиеся неисправности ).
ЭТАП 11. Проверьте, не появился ли вновь диагностический код. (1) Удалите диагностический код. (2) Двигайтесь на автомобиле со скоростью 20 км/ч или выше.
ПРИМЕЧАНИЕ: В некоторых случаях сигнализатор системы ABS не выключается, несмотря на то, что автомобиль движется со скоростью 20 км/ч или выше.
Q: Диагностические коды № C100A, 1015, 1020 или 102B записаны?
ДА : Возвращайтесь к выполнению этапа 1.
НЕТ : Процедура проверки закончена.
Код № C1011 Сигнал датчика скорости переднего левого колеса Код № C101C Сигнал датчика скорости переднего правого колеса Код № C1027 Сигнал датчика скорости заднего левого колеса
Код № C1032 Сигнал датчика скорости заднего правого колеса
• Если имеется проблема с шинами CAN, то может быть записан ошибочный диагности или ). Затем переходите к этапу 6.
ЭТАП 6. Проверка выходного тока датчика скорости вращения колеса
Q: В норме ли результаты проверки?
ДА : Переходите к этапу 7.
НЕТ : Замените датчик скорости вращения колеса (см. C.35C-97 или C.35C-97
). Затем переходите к этапу 10.
ЭТАП 7. Проверка люфта подшипника ступицы колеса
ПРИМЕЧАНИЕ: Люфт подшипника ступицы колеса может привести к увеличеню зазора между датчиком скорости вращения колеса и магнитным кодирую- щим устройством определения скорости вращения колеса. Проверка люфта подшипника ступицы колеса.
Q: В норме ли результаты проверки?
ДА : Переходите к этапу 8.
НЕТ : Замените подшипник ступицы колеса
или ступицу заднего колеса в сборе .
Затем переходите к этапу 11.
ЭТАП 8. Проверка кодирующего устройства определения скорости вращения колеса
Проверьте кодирующее устройство на наличие загрязнений или деформации.
Q: В норме ли результаты проверки?
ДА : Переходите к этапу 9.
НЕТ (Наличие загрязнений) : Удалите загрязне- ния и очистите кодирующее устройство так, чтобы не нарушить распределение намагни- ченности на нем, уделяя особое внимание магниту, магнитному материалу и магнит- ному притяжению. Затем переходите к этапу 11.
НЕТ (Деформация) : Замените подшипник сту- пицы колеса или сту- пицу заднего колеса в сборе . Затем переходите к этапу 11.
ЭТАП 9. Проверьте, не появился ли вновь диагностический код. (1) Удалите диагностический код. (2) Двигайтесь на автомобиле со скоростью 20 км/ч или выше.
ПРИМЕЧАНИЕ: В некоторых случаях сигнализатор системы ABS не выключается, несмотря на то, что автомобиль движется со скоростью 20 км/ч или выше.
Q: Записан ли диагностический код C1011, C101C, C1027 или C1032?
ДА : . Замените датчик скорости вращения колеса (см. C.35C-97 или C.35C-97
). Затем переходите к этапу 10.
НЕТ : . Периодически появляющаяся неисправ- ность (см. ГЛАВУ 00 — Как пользоваться раз- делом «Поиск неисправностей»/Как устранять периодически появляющиеся неисправности ).
ЭТАП 10. Проверьте, не появился ли вновь диагностический код. (1) Удалите диагностический код. (2) Двигайтесь на автомобиле со скоростью 20 км/ч или выше.
ПРИМЕЧАНИЕ: В некоторых случаях сигнализатор системы ABS не выключается, несмотря на то, что автомобиль движется со скоростью 20 км/ч или выше.
Q: Записан ли диагностический код C1011, C101C, C1027 или C1032?
ДА : . Замените гидравлический блок (объединенный с блоком управления системой ASC) (см. C.35C-95). Затем переходите к этапу 11.
НЕТ : . Процедура проверки закончена.
ЭТАП 11. Проверьте, не появился ли вновь диагностический код. (1) Удалите диагностический код. (2) Двигайтесь на автомобиле со скоростью 20 км/ч или выше.
ПРИМЕЧАНИЕ: В некоторых случаях сигнализатор системы ABS не выключается, несмотря на то, что автомобиль движется со скоростью 20 км/ч или выше.
Q: Записан ли диагностический код C1011, C101C, C1027 или C1032?
ДА : . Возвращайтесь к выполнению этапа 1.
НЕТ : . Процедура проверки закончена.
Код № C1014 Работа датчика скорости переднего левого колеса Код № C101F Работа датчика скорости переднего правого колеса Код № C102A Работа датчика скорости заднего левого колеса
Код № C1035 Работа датчика скорости заднего правого колеса
• Если имеется проблема с шинами CAN, то может быть записан ошибочный диагности или ). Затем переходите к этапу 6.
ЭТАП 6. Проверка выходного тока датчика скорости вращения колеса
Q: В норме ли результаты проверки?
ДА : Переходите к этапу 7.
НЕТ : Замените датчик скорости вращения колеса (см. C.35C-97 или C.35C-97
). Затем переходите к этапу 10.
ЭТАП 7. Проверка люфта подшипника ступицы колеса
ПРИМЕЧАНИЕ: Люфт подшипника ступицы колеса может привести к увеличеню зазора между датчиком скорости вращения колеса и магнитным кодирующим устройством определения скорости вращения колеса. Проверка люфта подшипника ступицы колеса.
Q: В норме ли результаты проверки?
ДА : Переходите к этапу 8.
НЕТ : Замените подшипник ступицы колеса
или ступицу заднего колеса в сборе .
Затем переходите к этапу 11.
ЭТАП 8. Проверка кодирующего устройства определения скорости вращения колеса
Проверьте кодирующее устройство на наличие загрязнений или деформации.
Q: В норме ли результаты проверки?
ДА : Переходите к этапу 9.
НЕТ (Наличие загрязнений) : Удалите загрязне- ния и очистите кодирующее устройство так, чтобы не нарушить распределение намагниченности на нем, уделяя особое внимание магниту, магнитному материалу и магнит- ному притяжению. Затем переходите к этапу 9.
НЕТ (Деформация) : Замените подшипник ступицы колеса или сту- пицу заднего колеса в сборе . Затем переходите к этапу 9.
ЭТАП 9. Проверьте, не появился ли вновь диагностический код. (1) Удалите диагностический код. (2) Двигайтесь на автомобиле со скоростью 20 км/ч или выше.
ПРИМЕЧАНИЕ: В некоторых случаях сигнализатор системы ABS не выключается, несмотря на то, что автомобиль движется со скоростью 20 км/ч или выше.
Q: Записан ли диагностический код C1014, C101F, C102A или C1035?
ДА : Замените датчик скорости вращения колеса (см. C.35C-97 или C.35C-97
). Затем переходите к этапу 10.
НЕТ : Периодически появляющаяся неисправность (см. ГЛАВУ 00 — Как пользоваться разделом «Поиск неисправностей»/Как устранять периодически появляющиеся неисправности ).
ЭТАП 10. Проверьте, не появился ли вновь диагностический код. (1) Удалите диагностический код. (2) Двигайтесь на автомобиле со скоростью 20 км/ч или выше.
ПРИМЕЧАНИЕ: В некоторых случаях сигнализатор системы ABS не выключается, несмотря на то, что автомобиль движется со скоростью 20 км/ч или выше.
Q: Записан ли диагностический код C1014, C101F, C102A или C1035?
ДА : . Замените гидравлический блок (объединенный с блоком управления системой ASC) (см. C.35C-95). Затем переходите к этапу 11.
НЕТ : . Процедура проверки закончена.
ЭТАП 11. Проверьте, не появился ли вновь диагностический код. (1) Удалите диагностический код. (2) Двигайтесь на автомобиле со скоростью 20 км/ч или выше.
ПРИМЕЧАНИЕ: В некоторых случаях сигнализатор системы ABS не выключается, несмотря на то, что автомобиль движется со скоростью 20 км/ч или выше.
Q: Записан ли диагностический код C1014, C101F, C102A или C1035?
ДА : . Возвращайтесь к выполнению этапа 1.
НЕТ : . Процедура проверки закончена.
Код № C1041 Нарушение сигнала датчика скорости переднего левого колеса Код № C1042 Нарушение сигнала датчика скорости переднего правого колеса Код № C1043 Нарушение сигнала датчика скорости заднего левого колеса
Код № C1044 Нарушение сигнала датчика скорости заднего правого колеса
• Если имеется проблема с шинами CAN, то может быть записан ошибочный диагности
Q: В норме ли результаты проверки?
ДА : Переходите к этапу 4.
НЕТ : Замените подшипник ступицы колеса
или ступицу заднего колеса в сборе . Затем переходите к этапу 6.
Проверьте кодирующее устройство на наличие загрязнений или деформации.
Q: В норме ли результаты проверки?
ДА : Переходите к этапу 5.
НЕТ (Наличие загрязнений) : Удалите загрязне- ния и очистите кодирующее устройство так, чтобы не нарушить распределение намагни- ченности на нем, уделяя особое внимание магниту, магнитному материалу и магнит- ному притяжению. Затем переходите к этапу 6.
НЕТ (Деформация) : Замените подшипник сту- пицы колеса или сту- пицу заднего колеса в сборе . Затем переходите к этапу 6.
ЭТАП 5. Проверьте, не появился ли вновь диагностический код. (1) Удалите диагностический код. (2) Двигайтесь на автомобиле со скоростью 20 км/ч или выше.
ПРИМЕЧАНИЕ: В некоторых случаях сигнализатор системы ABS не выключается, несмотря на то, что автомобиль движется со скоростью 20 км/ч или выше.
Q: Диагностические коды № C1041, 1042, 1043 или 1044 записаны?
ДА : Замените гидравлический блок (объединенный с блоком управления системой ASC) (см. C.35C-95). Затем переходите к этапу 6.
НЕТ : Процедура проверки закончена.
ЭТАП 6. Проверьте, не появился ли вновь диагностический код. (1) Удалите диагностический код. (2) Двигайтесь на автомобиле со скоростью 20 км/ч или выше.
ПРИМЕЧАНИЕ: В некоторых случаях сигнализатор системы ABS не выключается, несмотря на то, что автомобиль движется со скоростью 20 км/ч или выше.
Q: Диагностические коды № C1041, 1042, 1043 или 1044 записаны?
ДА : Возвращайтесь к выполнению этапа 1.
НЕТ : Процедура проверки закончена.
Код № C1046 Фаза датчика скорости переднего левого колеса Код № C1047 Фаза датчика скорости переднего правого колеса Код № C1048 Фаза датчика скорости заднего левого колеса
Код № C1049 Фаза датчика скорости заднего правого колеса
• Если имеется проблема с шинами CAN, то может быть записан ошибочный диагностический код. Прежде чем приступить к диагностике, проведите диагностику шин CAN (см. ГЛАВУ 54C — Таблица диагностики шин CAN ).
• Всякий раз при замене блока управления убедитесь в исправности шин CAN.
• Если заменен гидравлический блок (объединенный с блоком управления системой ASC), всегда проводите калибровку датчика угла поворота рулевого колеса, датчика ускорения и скорости поворота вокруг вертикальной оси и датчика давления тормозной жидкости (см. C.35C-93, C.35C-94 и C.35C-94).
• Датчик скорости колеса является импульсным генератором. Он предназначен для определения скорости вращения колеса, вращается с той же скоростью, что и колесо, и состоит из кодирующих устройств (пластина, на которой расположены магниты, попеременно направленные северным и южным полюсами) и датчиков скорости колеса. Такой датчик вырабатывает частотные импульсные сигналы, пропорциональные скорости вращения колеса.
• Импульсные сигналы, которые вырабатывает датчик скорости вращения колеса, передаются в блок управления системой ASC. На основе частоты импульсных сигналов блок управления системой ASC определяет скорость вращения колеса.
УСЛОВИЯ ЗАПИСИ ДИАГНОСТИЧЕСКОГО КОДА
Данный диагностический код записывается, если обнаруживается любая указанная ниже неисправность:
• Если давление тормозной жидкости снижено длительный период времени.
• Если давление тормозной жидкости удерживается длительный период времени.
• Повреждение жгута проводов и разъемов
• Сильные внешние помехи
• Неисправность датчика скорости вращения колеса
• Неисправность блока управления системой ASC
• Чрезмерный зазор между датчиком скорости вращения колеса и магнитным кодирующим устройством определения скорости вращения колеса
• Загрязнение рабочей поверхности датчика скорости вращения колеса
• Загрязнение рабочей поверхности магнитного кодирующего устройства определения скорости вращения колеса
• Неисправность подшипника колеса
• Неправильная установка датчика скорости вращения колеса
• Деформация и магнитного кодирующего устройства определения скорости вращения колеса
• Нарушение распределения намагниченности магнитного кодирующего устройства определения скорости вращения колеса
• Отсутствие выступов магнитного кодирующего устройства определения скорости вращения колеса
ЭТАП 1. Диагностика шины CAN с помощью прибора M.U.T. или ). Затем переходите к этапу 7.
ЭТАП 7. Проверка выходного тока датчика скорости вращения колеса
Q: В норме ли результаты проверки?
ДА : Переходите к этапу 8.
НЕТ : Замените датчик скорости вращения колеса (см. C.35C-97 или C.35C-97
Источник
➤ Adblock
detector
|
Автор:
Roger Morrison
Дата создания:
20 Сентябрь 2021
Дата обновления:
12 Сентябрь 2023
Содержание
- Возможные причины
- Возможные симптомы
- C102a Mitsubishi Описание
Возможные причины
Возможные симптомы
Импульсные сигналы, создаваемые датчиком скорости вращения колеса, отправляются в модуль антиблокировочной тормозной системы (ABS). ABS использует частоту импульсных сигналов для определения скорости вращения колеса.
Всем привет 🤝
Необходимо было заменить оба задних датчиков ABS. Одна замена плановая (задний правый), вторая замена вынужденная (задний левый). Вынужденная замена была из-за задней ступицы. Датчик невозможно было вытащить, болт сломался.
Пришлось выламывать датчик, иначе привод было не вытащить. Подробности тут: Сказ о задней ступице.

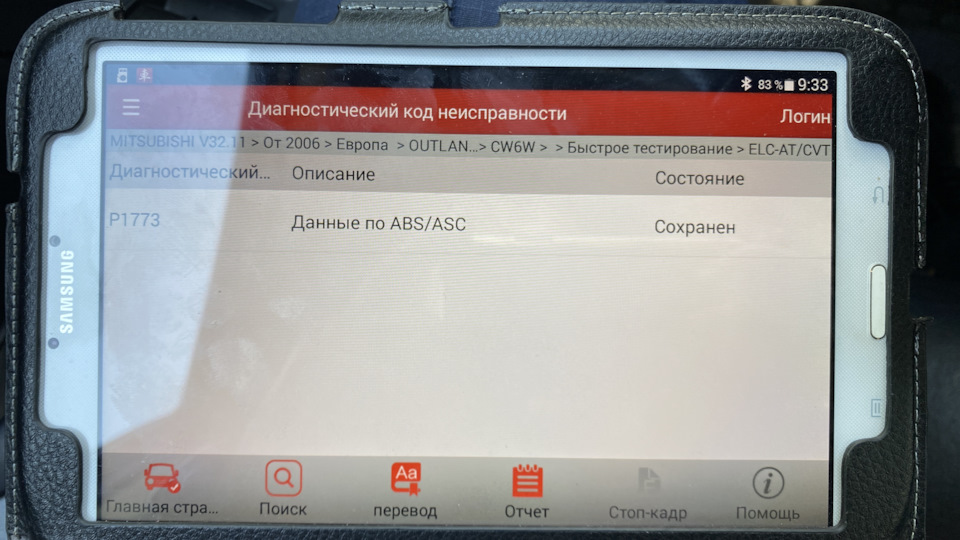

Плановая замена была из-за частичного выхода из строя датчика. Началось более года назад. При наезде на большие неровности выскакивала гирлянда, отключался ABS, ASC и полный привод. Ошибки были C102B (задний правый датчик) и P1773 (потеря связи по CAN шине). Потом как-то это всё прошло, ошибок не было, потом опять началось.

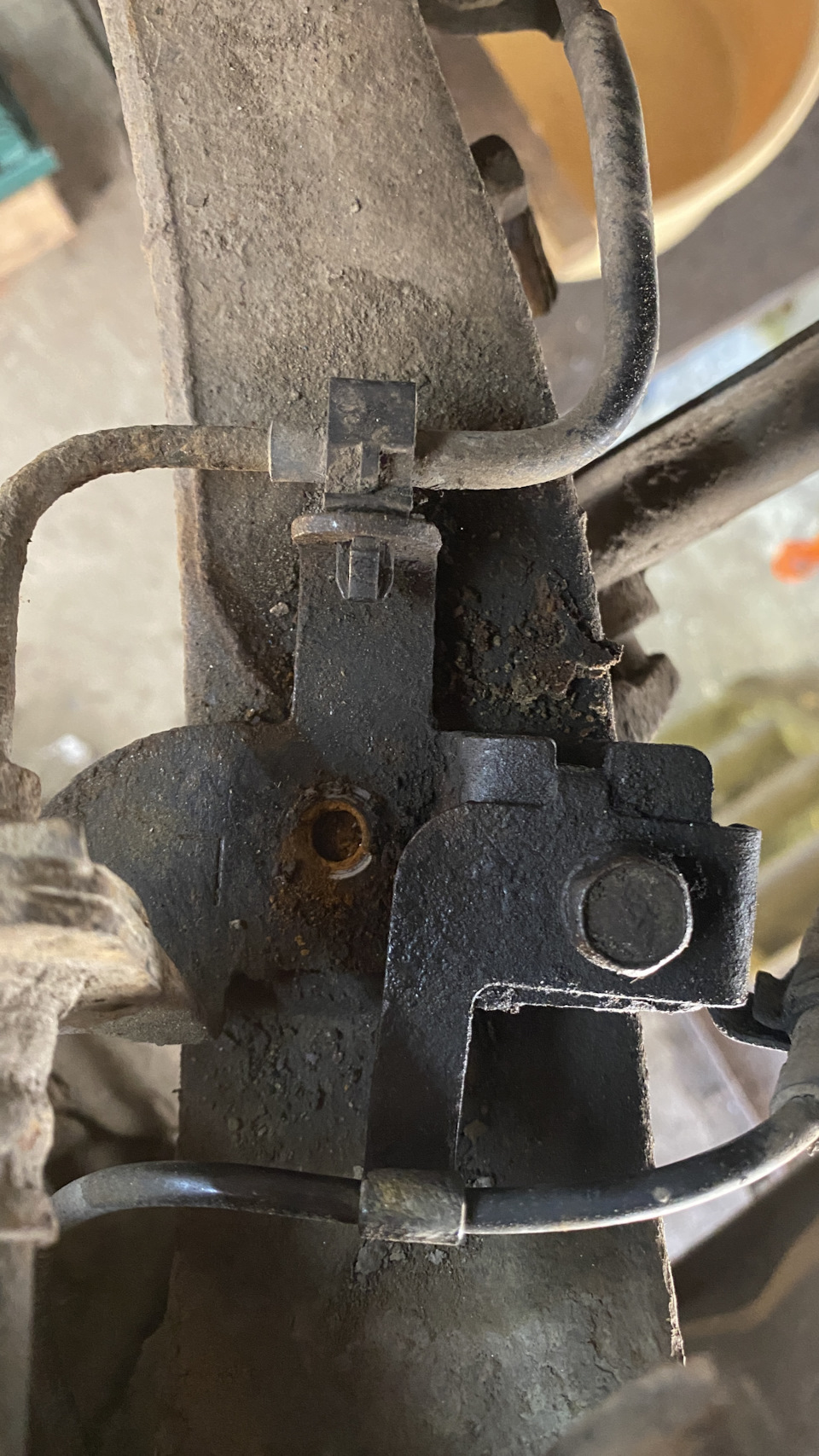

Открутить болты кронштейнов провода тоже было то ещё приключение. Первый болт крепления кронштейна датчика к кронштейну крепления тормозных трубок к рычагу тоже оторвал свою голову.
Последующие болты грел горелкой, выкручивались норм.
Болты в плачевном состоянии, купил новые М8х16 повышенной прочности.
Фишки датчиков находятся под обшивкой багажника. Чтобы их снять, надо отгинать обшивку. Внизу в районе арки выкручиваем два болта.

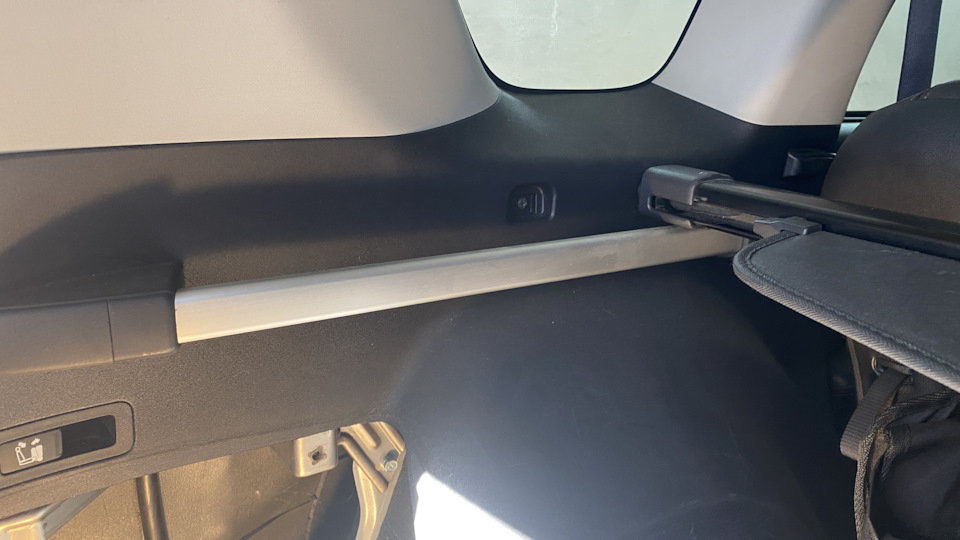

Выкручиваем болты поручней (ближние к сиденьям) и болты в выемке для шторки.

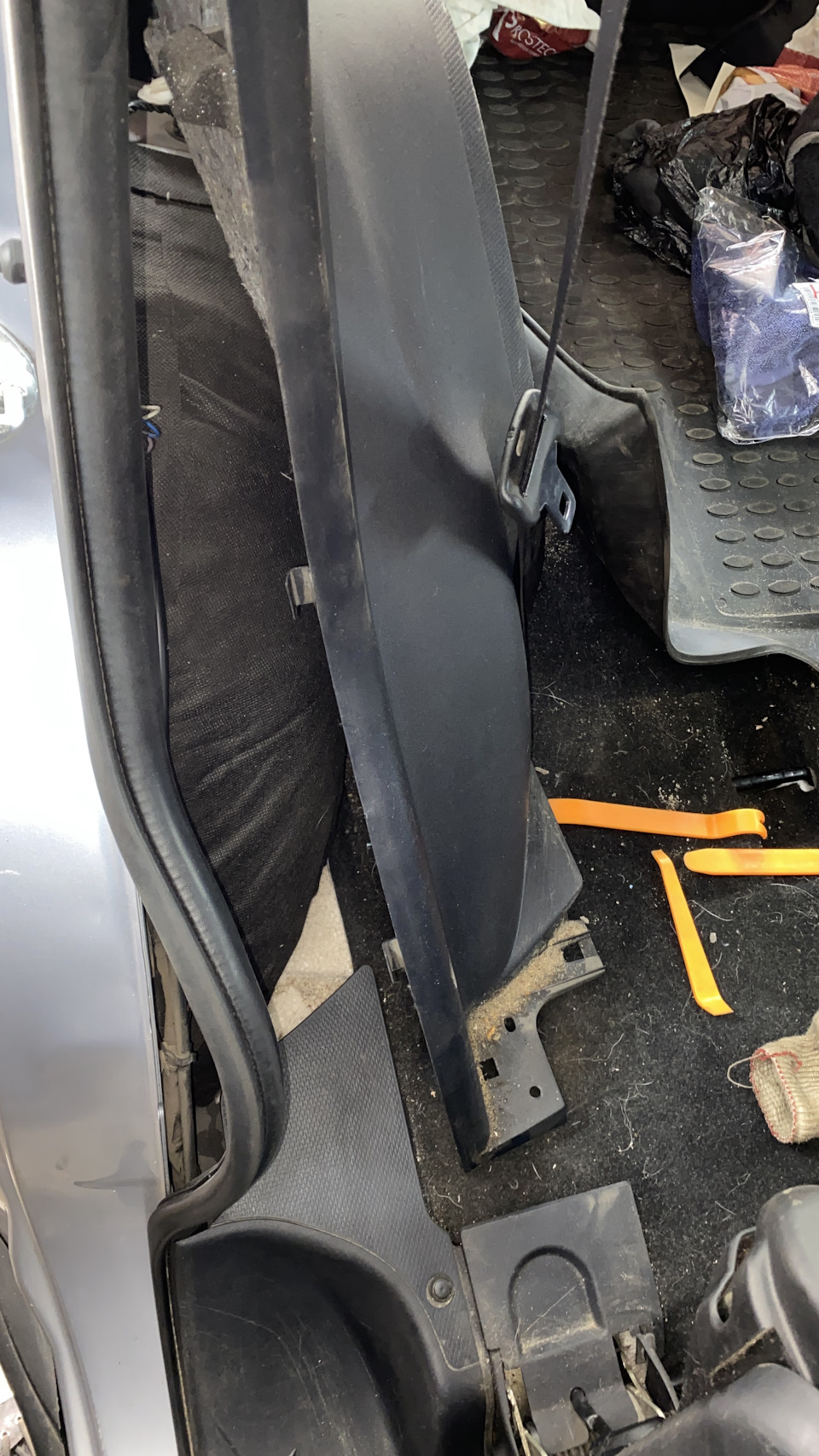

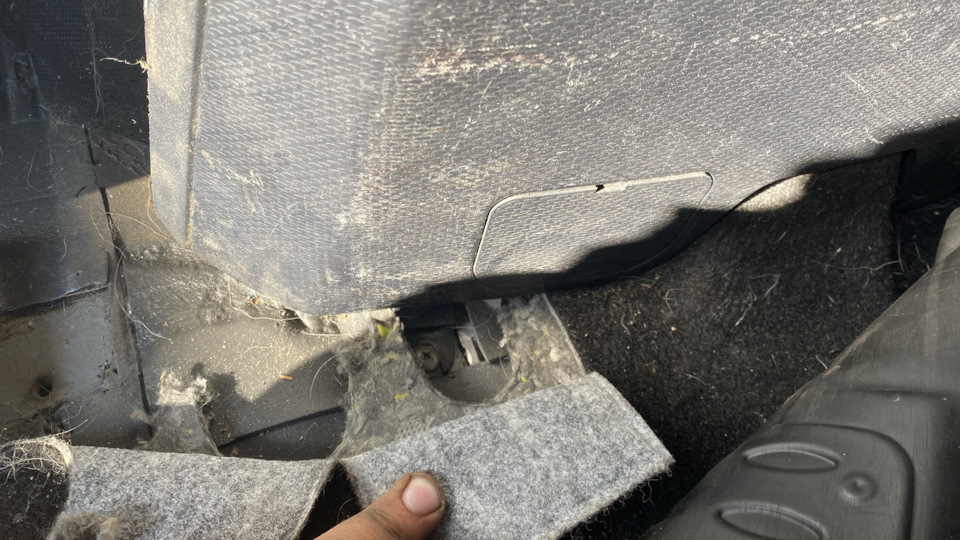

Отгинаем обшивку снизу, приподняв накладку порога.

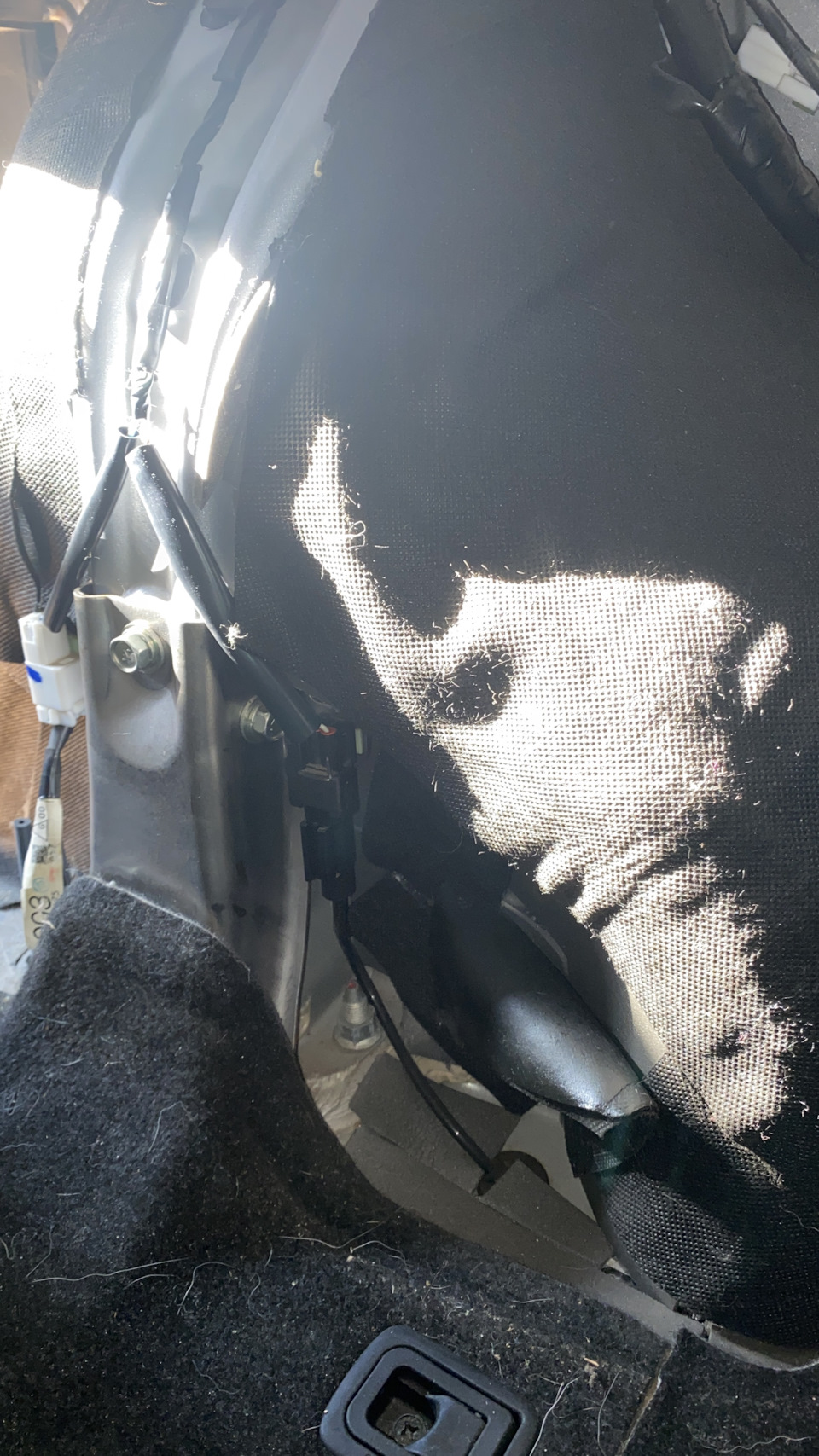

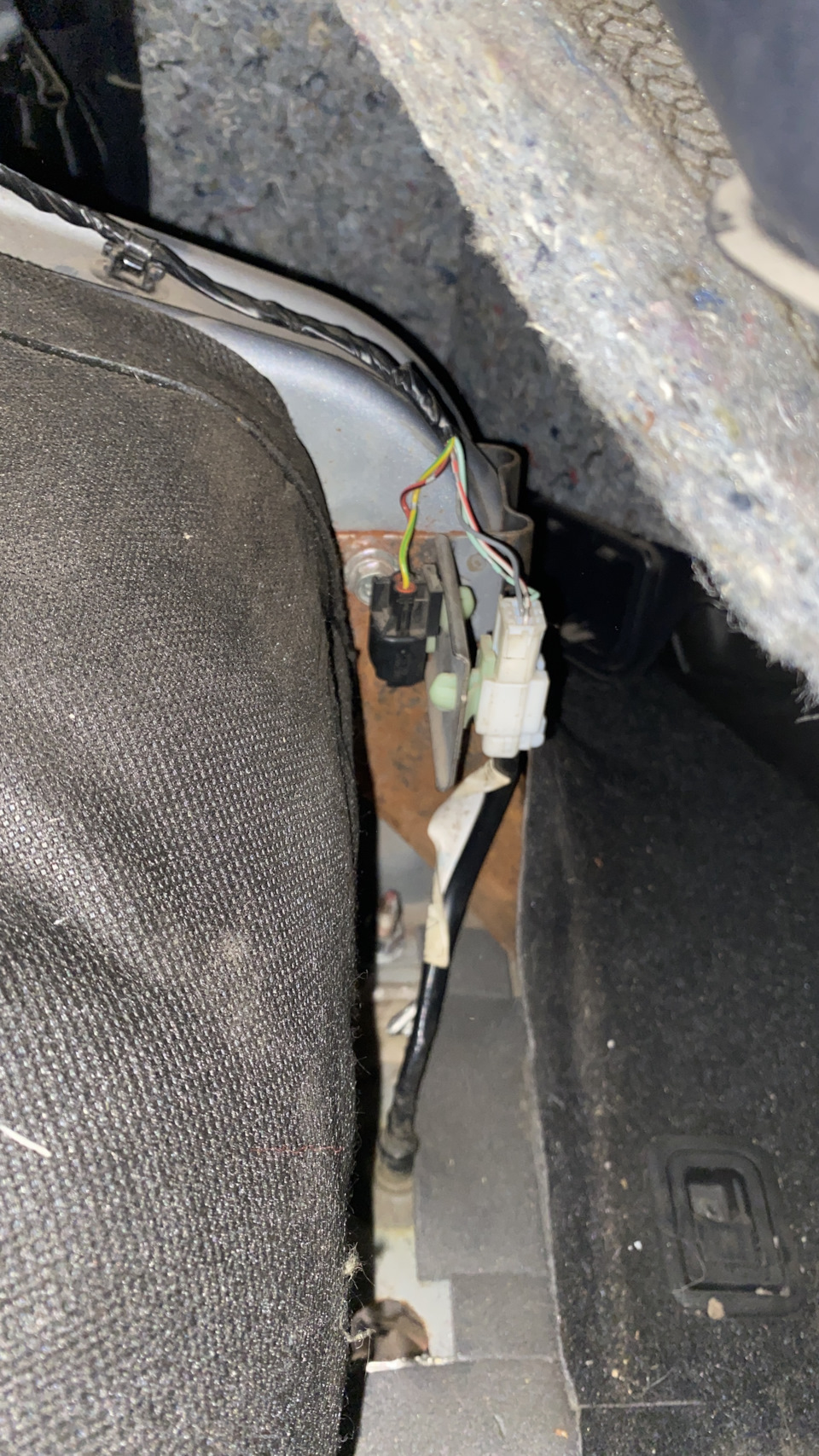

Выдим черные фишки.
Снимаем фишки датчика и вытягиваем провод через арку на волю.

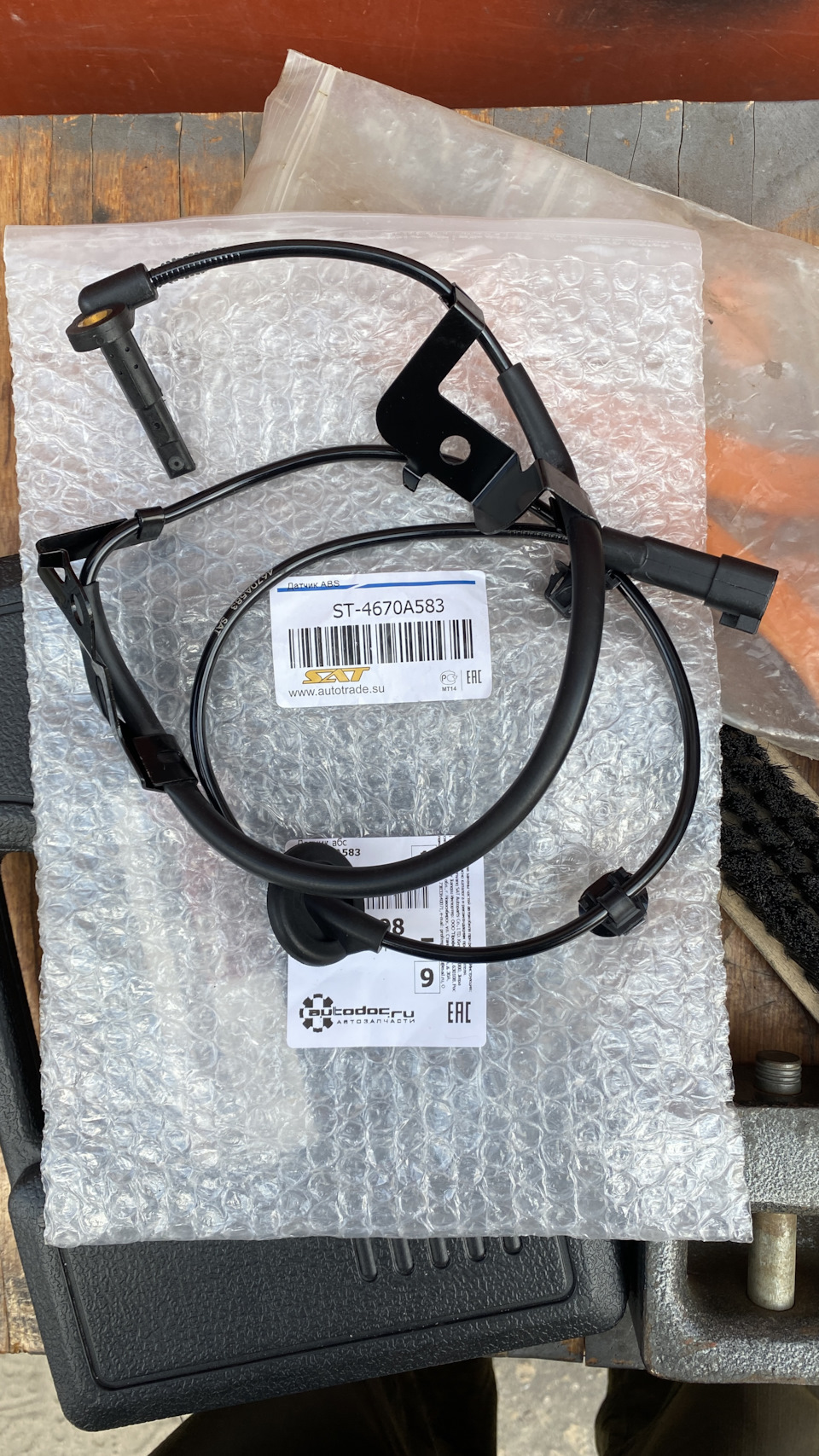

Выбор покупки датчиков пал на китайских производителей. На правый зад BREMI 50881, на левый зад SAT ST-4670A583
Запчасти на фото: ST4670A583

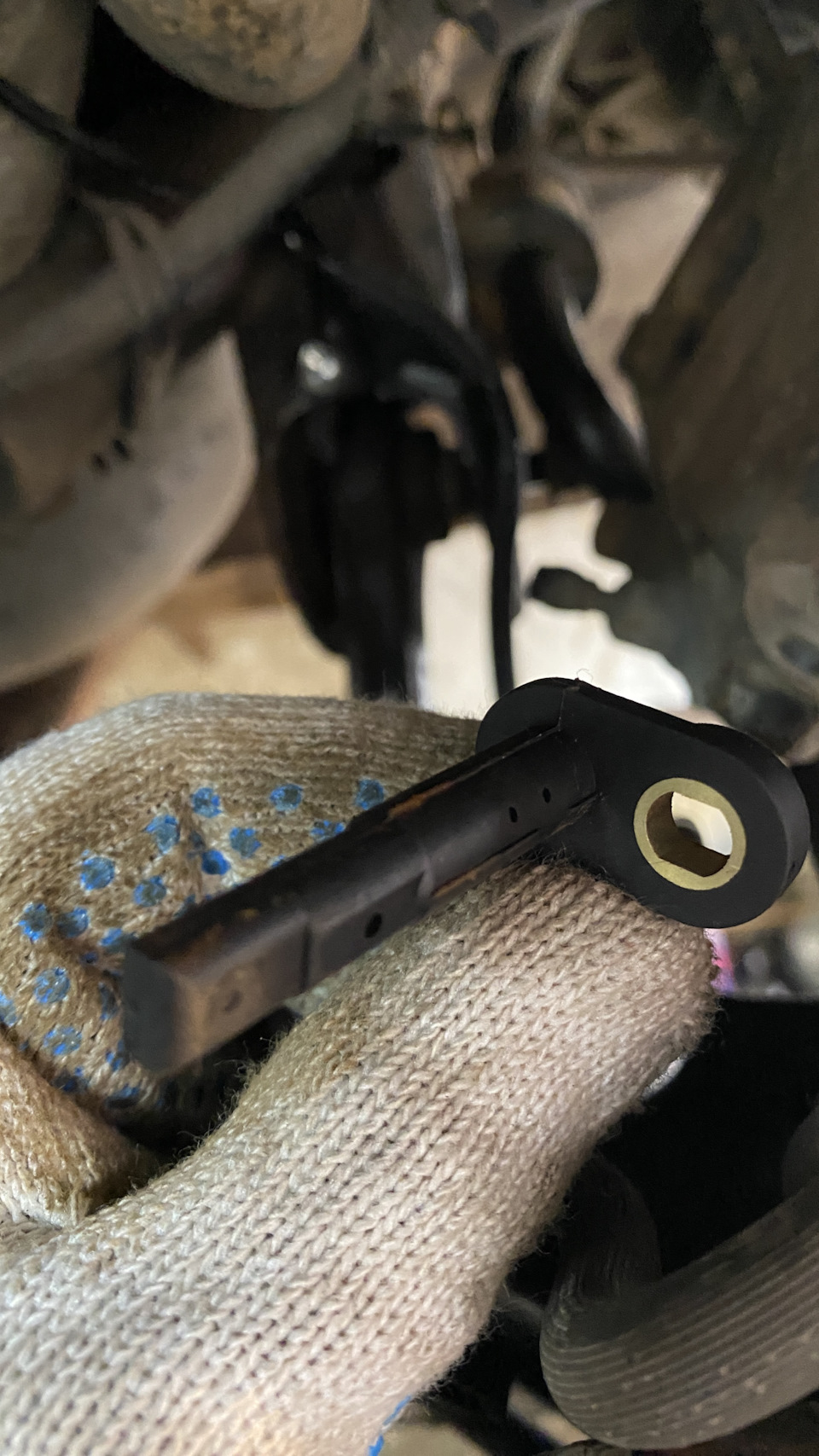

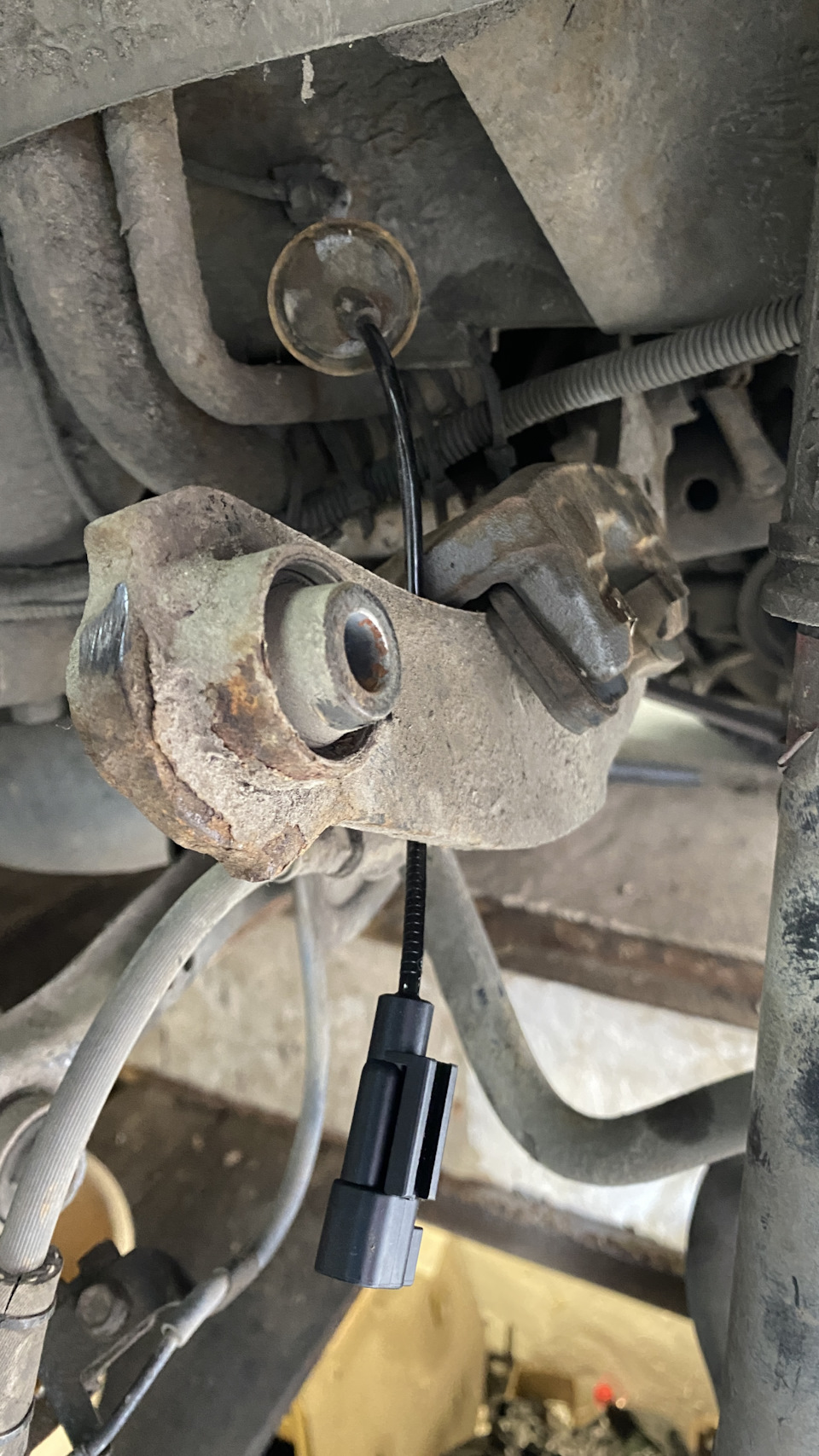

Чтобы исключить прикипания датчика в рычаге, надо сточить выступы на датчике.
Смазал корпус датчика смазкой ШРБ-4 и вкрутил новый болт М6х0.8 повышенной прочности, тоже смазав резьбу ШРБ-4.
Будем наблюдать сколько отъездят эти датчики. Встали нормально, чётко, система работает отлично, ошибок нет.
Всем добра!
|
|
#1 |
|
Вступаю в Клуб Имя: Григорий Авто: Outlander XL 3.0 Сообщений: 5 |
Всем привет! Ребята столкнулся с такой проблемой! Имею Аута xl 3.0. После замены задней левой ступицы загорелась ошибка ABS и CHEK. Сразу же приобрёл датчик бош и заменил его,но ошибка не пропала. Причём всё сделал правильно-площадку подточил на 2мм и провода перепаял.Клеммы аккума скидывал.толку ноль. Что делать ума не приложу. Может у кого есть мысли какие по этому поводу? |
|
|
|
|
#2 |
|
Житель Клуба Имя: Алексей Авто: Lancer X 2.0 (4B11T 240л.с.) 4WD МКПП MMCS Сообщений: 481 |
Смотреть ошибку сканером . Мут3 любой Мультимарочный |
|
|
|
|
|
#3 |
|
Вступаю в Клуб Имя: Григорий Авто: Outlander XL 3.0 Сообщений: 5 |
Цитата:
Сообщение от Lexa609 Смотреть ошибку сканером . Мут3 любой Мультимарочный Посмотрел сегодня ошибки номер C102A и C1020. Ошибки стёрли,но всё снова загорелось как только выехал из сервиса. Померял сопротивление датчика,оно равно 750 Ом. не мало ли? |
|
|
|
|
|
#4 |
|
Житель Клуба Имя: Алексей Авто: Lancer X 2.0 (4B11T 240л.с.) 4WD МКПП MMCS Сообщений: 481 |
Код № C102A: Общий контроль датчика скорости ЗЛ колеса •Перед заменой блока управления убедиться в том, что линии шины CAN в норме. РАБОТА •Датчик скорости колеса является в некотором роде генератором импульсов. Он состоит из модуляторов (пластин, на которых попеременно расположены южные и северные полюса магнитов), которые определяют скорость вращения колеса, т.к. диск вращается с той же скоростью, что и колесо. Датчик генерирует частотный импульсный сигнал, пропорциональный частоте вращения колеса. •Эти импульсные сигналы, создаваемые датчиками скорости колеса, поступают в ASC-ECU. ASC-ECU по частоте импульсного сигнала определяет скорость вращения колеса. УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ ДИАГНОСТИКИ Во время движения транспортного средства ASC-ECU отслеживает сигналы от каждого датчика скорости колеса. Если в сигналах от этих датчиков выявлена любая из перечисленных •Отсутствие сигнала от датчика скорости колеса •Значение сигнала датчика скорости колеса все время очень низкое. ВОЗМОЖНЫЕ ПРИЧИНЫ Текущая неисправность •Слишком большое расстояние между датчиком скорости колеса и задающим диском •Если код диагностики № C1020 не выявлен, могут присутствовать следующие условия: Смотрите сервис мануал все там написано . |
|
|
|
|
Пользователь сказал cпасибо: |
|
|
#5 |
|
Вступаю в Клуб Имя: Григорий Авто: Outlander XL 3.0 Сообщений: 5 |
Цитата:
Сообщение от Lexa609 Код № C102A: Общий контроль датчика скорости ЗЛ колеса •Перед заменой блока управления убедиться в том, что линии шины CAN в норме. РАБОТА •Датчик скорости колеса является в некотором роде генератором импульсов. Он состоит из модуляторов (пластин, на которых попеременно расположены южные и северные полюса магнитов), которые определяют скорость вращения колеса, т.к. диск вращается с той же скоростью, что и колесо. Датчик генерирует частотный импульсный сигнал, пропорциональный частоте вращения колеса. •Эти импульсные сигналы, создаваемые датчиками скорости колеса, поступают в ASC-ECU. ASC-ECU по частоте импульсного сигнала определяет скорость вращения колеса. УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ ДИАГНОСТИКИ Во время движения транспортного средства ASC-ECU отслеживает сигналы от каждого датчика скорости колеса. Если в сигналах от этих датчиков выявлена любая из перечисленных •Отсутствие сигнала от датчика скорости колеса •Значение сигнала датчика скорости колеса все время очень низкое. ВОЗМОЖНЫЕ ПРИЧИНЫ Текущая неисправность •Слишком большое расстояние между датчиком скорости колеса и задающим диском •Если код диагностики № C1020 не выявлен, могут присутствовать следующие условия: Смотрите сервис мануал все там написано . Спасибо! Добавлено через 19 часов 0 минут Цитата:
Сообщение от Ganzel Спасибо! Значится проверил я датчик и проводку,всё рабочее.Но на ленте магнитной что на ступице есть приличная выработка и поэтому думаю дело в ней.Кто менял подшипники ступицы на ауте xl отзовитесь. Интересует одинакового ли размера магнитные кольца на переднем подшипнике и заднем подшипнике ступицы? ! хочу снять её с переднего подшипника и запресовать в задний. |
|
|
|
|
|
#6 |
|
Опытный Имя: Александр Авто: Outlander XL 3.0 Сообщений: 80 |
Цитата:
Сообщение от Ganzel Причём всё сделал правильно-площадку подточил на 2мм и провода перепаял По моему этот способ человек описывал относительно передней ступицы. Задний датчик бош у меня заработал только после полного стачивания площадки на наждаке до диаметра тела, далее я брал родной сломанный датчик, отпиливал от него площадку, сверлил отверстие по диаметру провода от бошевского датчика и все собрал с герметиком. Второй год все работает. |
|
|
|
|
|
#7 |
|
Гуру раздела Первое поколение Outlander XL 2007-2010 г.
Авто: XL 3.0 S11 black Сообщений: 4,325 |
Цитата:
Сообщение от alex540 По моему этот способ человек описывал относительно передней ступицы. Ага! |
|
|
|
|
Пользователь сказал cпасибо: |
|
|
#8 |
|
Вступаю в Клуб Имя: Григорий Авто: Outlander XL 3.0 Сообщений: 5 |
Ок,буду пробывать Добавлено через 1 час 37 минут Цитата:
Сообщение от alex540 По моему этот способ человек описывал относительно передней ступицы. Задний датчик бош у меня заработал только после полного стачивания площадки на наждаке до диаметра тела, далее я брал родной сломанный датчик, отпиливал от него площадку, сверлил отверстие по диаметру провода от бошевского датчика и все собрал с герметиком. Второй год все работает. а скажи пжалуйста в результате длина тела до площадки сколько была? и нет у тебя фото случайно? |
|
|
|
|
|
#9 |
|
Вступаю в Клуб Имя: Григорий Авто: Outlander XL 3.0 Сообщений: 5 |
Короче сточил ещё больше всю площадку,поставил и нифига не заработало. Заказал датчик MBL46705833. Ничего подпиливать не надо |
|
|
|
|
|
#10 |
|
Вступаю в Клуб Имя: Виталий Авто: Outlander XL JFG 3.0 AT Сообщений: 17 |
Приветствую, я в прошлом году менял задние ступицы и датчики соответственно. Ступицы ставил финские, датчики китайские. Всё срослось без проблем. После замены необходимо отключить кнопку ASC, разогнаться и резко затормозить, после этого ABS погаснет и всё встанет в норму. У меня было так. До сих пор всё работает. По поводу разогнаться и затормозить это не я придумал, мне так делали в сервисе после замены передних ступичных подшипников. |
|
|
|
|
Быстрый переход |
Текущее время: 11:31. Часовой пояс GMT +3.
Powered by vBulletin® Version 3.8.10
Copyright ©2000 — 2023, vBulletin Solutions, Inc. Перевод: zCarot
Использование материалов сайта разрешается только при условии размещения активной ссылки на OUT-CLUB.RU
Copyright ©2006 — 2023, WWW.OUT-CLUB.RU
