Всем привет.
И у меня случись чудо.
Загорелась гирлянда из ошибок: абс, есп, ебл, усилитель руля и давление в шинах.
По первости было так:
Запускаешь машину-все ок. Пробуксовываешь колесами- ошибки. Глушишь-ошибок нет. То ошибки, то неделю катаешься все ок. Мыл диски, сушил и все ок.
Но недавно загорелись ошибки и не уходили после мойки.
Решил попробовать откалибровать клапана.
Разделительные клапана регулируются норм, но с выпускными калибровка не проходила. А так как калибровка была активна, теперь постоянно горело: ABS и ESP не активно, см. руководство
Снимал шлейф-нормальный.
Проверял ошибки по компу-внутренняя неисправность блока n30/4.
На сервисе приговорили к замене блока. Мол ему кирдык, ничего не поможет.
У разным электрикам катался, в основном говорили, что замена блока. перепайка это все херня и тд
По чистой случайности наткнулся на просторах Авито на электрика. Написал. Объяснил ситуацию. Говорит не проблема. Приезжай.
Как оказалось он еще мерседесовод, есть у него xentry.

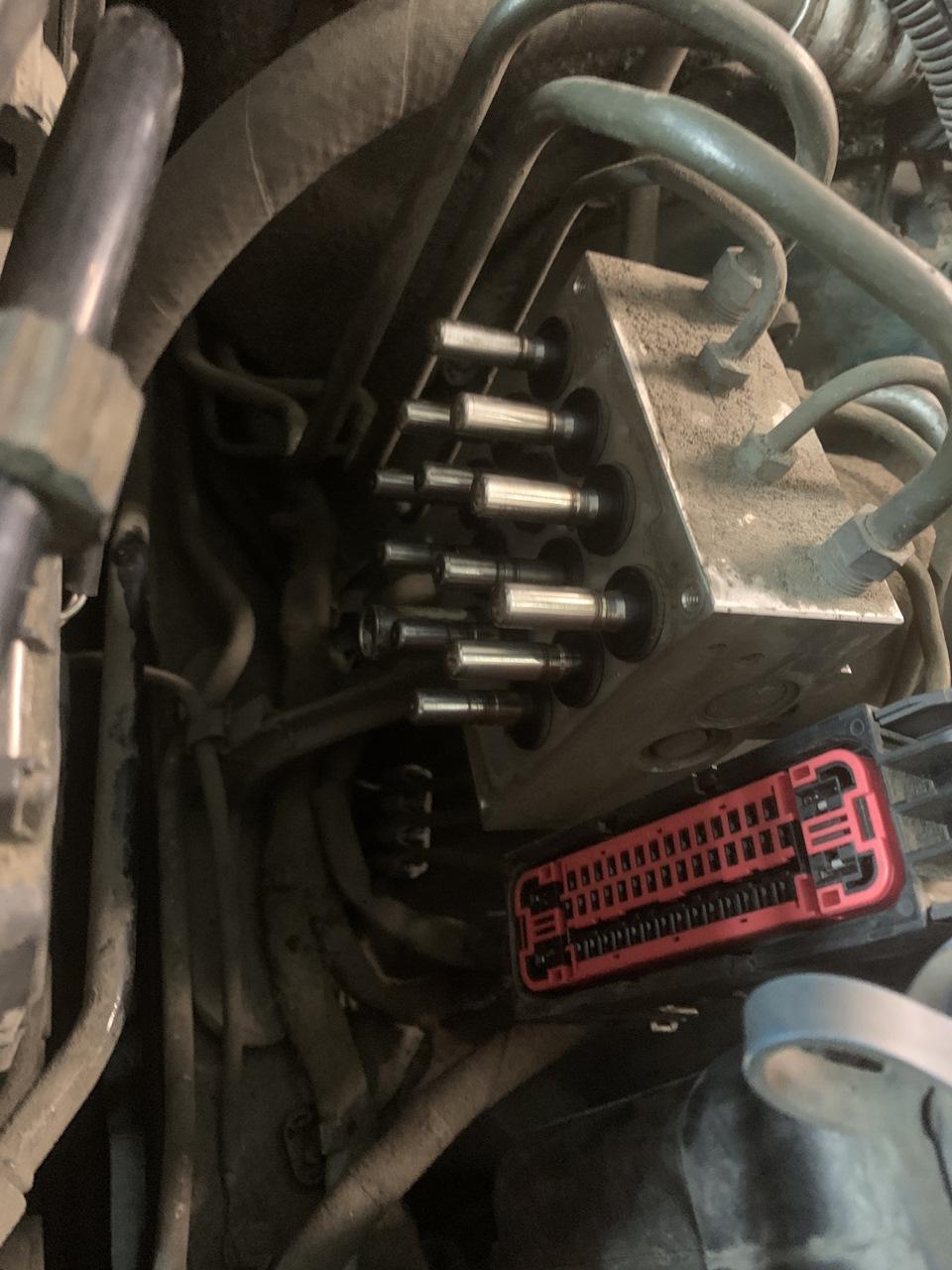

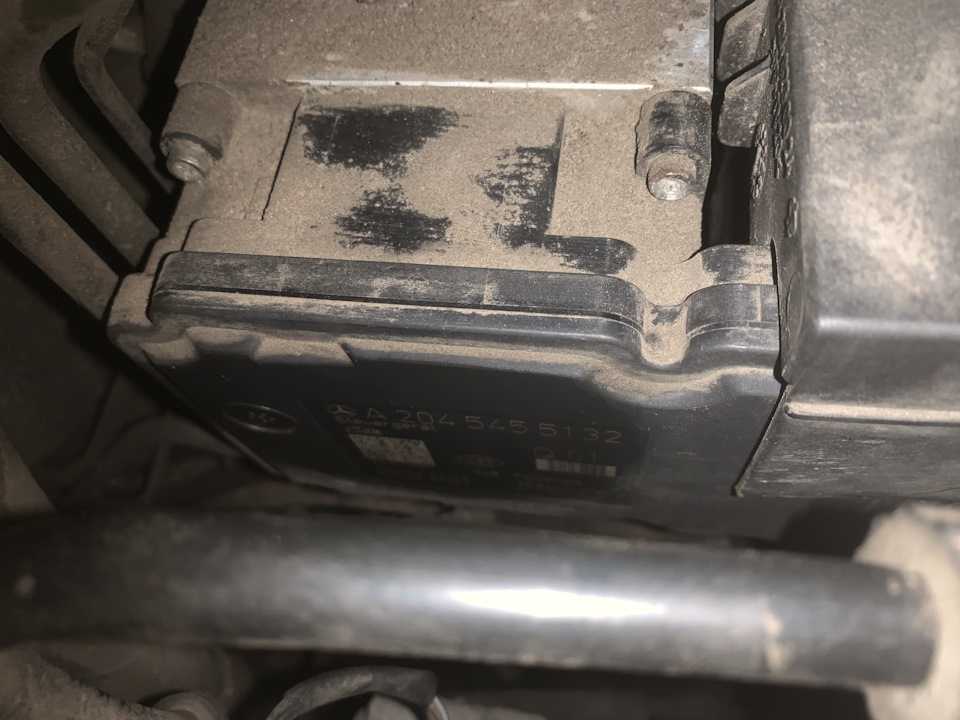

Прозвонили блок. Прочитали все. Сняли блок ESP. Разобрали, а если быть точнее распили.

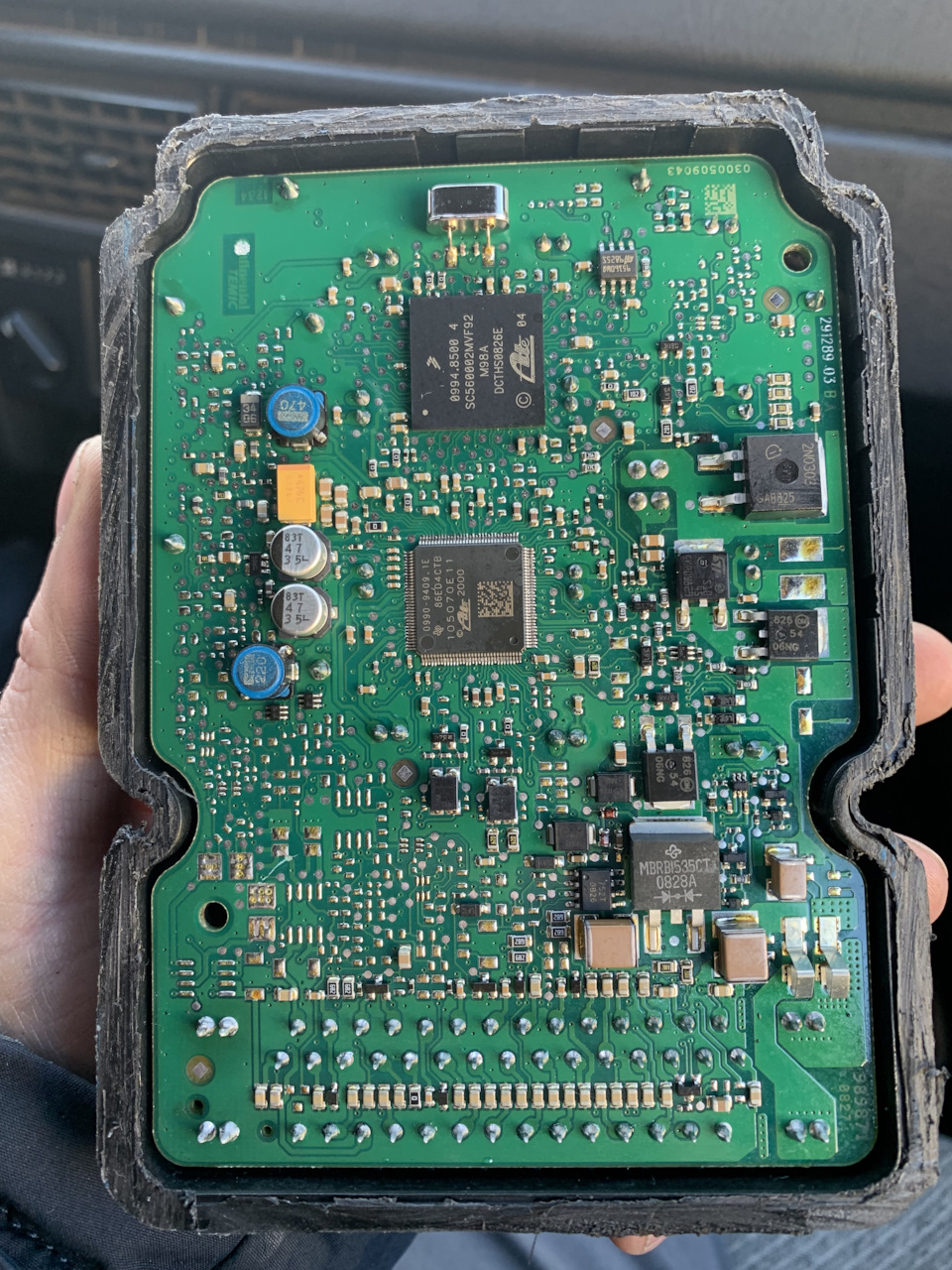

Смотрим. Плата как новая. Чешем репу. Посмотрели на плату через лупу-некоторые контакты недоконца прилагают. С завода они не припояны.
Съездил все припоял в мастерской. Взяли с меня 800 р. Цена огонь и по времени 10 минут.
Приехал. Поставил на авто. Калибровка сразу прошла.
И все ошибки пропали.
Цена вопроса: 2 300 ₽
Пробег: 251 300 км
- Shop: emulators, tools, accessories, programmers
- Support: downloads, user manuals
-
Master benz
- Posts: 355
- Joined: 13 Feb 2012, 10:47
- Location: Riga
- Has thanked: 387 times
- Been thanked: 340 times
w204 2012 steering angle sensor SCCM
Приветствую. Может у кого имеется full data на этот блок. Первоначально в действительных значения были ошибки. Попытался прошит ведиамо. Блок остался в BOOT режиме. При прошивке обрывается связь. Перед экспериментами не додумался слить содержимое процессора
CPU S912XEG128CAL 1N36H
You do not have the required permissions to view the files attached to this post.
-
efka
- Мудрый мастер
- Posts: 2438
- Joined: 25 Mar 2011, 18:49
- Location: Kaunas
- Has thanked: 1385 times
- Been thanked: 816 times
- Contact:
Re: w204 2012 steering angle sensor SCCM
Postby efka » 07 Apr 2019, 20:18
Проливал правильной прошывкой? Думаю что нет. Связь необрываетса — просто прошыва неподходит. Пробуй пока найдёш правильную.
Недоброе таится в мужчинах, избегающих вина, игр, общества прелестных женщин, застольной беседы. Такие люди или тяжко больны, или втайне ненавидят окружающих. (Михаил Афанасьевич Булгаков-Мастер и Маргарита)
-
efka
- Мудрый мастер
- Posts: 2438
- Joined: 25 Mar 2011, 18:49
- Location: Kaunas
- Has thanked: 1385 times
- Been thanked: 816 times
- Contact:
Re: w204 2012 steering angle sensor SCCM
Postby efka » 07 Apr 2019, 20:51
если бут н
еверю что правильную пользуеш хотя хз……
Недоброе таится в мужчинах, избегающих вина, игр, общества прелестных женщин, застольной беседы. Такие люди или тяжко больны, или втайне ненавидят окружающих. (Михаил Афанасьевич Булгаков-Мастер и Маргарита)
-
yur65
- Posts: 88
- Joined: 22 May 2012, 10:18
- Location: Иркутск
- Has thanked: 426 times
- Been thanked: 44 times
Re: w204 2012 steering angle sensor SCCM
Postby yur65 » 08 Apr 2019, 00:23
То же было такое, прошивал пропаивал, прошивал через программатор — итог один замена…
Описываю свой случай у вас может и прокатит..
-
antuk
- Posts: 436
- Joined: 06 May 2011, 07:57
- Location: Вильнюс
- Has thanked: 140 times
- Been thanked: 112 times
- Contact:
Re: w204 2012 steering angle sensor SCCM
Postby antuk » 02 Dec 2020, 11:43
Господа — может кто поделится прошивочкой ( фулл ) для сего пепелатца , для анализа ?
У мну правда 447 — 2465403245 , но я думаю сгодится и от 204
На борту ошибка : c220500
Помогаю настроить не настраиваемое ТуТ
-
Ashot2009
- Posts: 664
- Joined: 09 Mar 2012, 05:22
- Location: Краснодар
- Has thanked: 173 times
- Been thanked: 164 times
Re: w204 2012 steering angle sensor SCCM
Postby Ashot2009 » 02 Dec 2020, 19:33
Там пропаять все основательно, включая 9S08 проц и продуть от ферритовой пыли
-
Poma
- Posts: 950
- Joined: 27 Mar 2011, 13:40
- Location: Украина
- Has thanked: 9 times
- Been thanked: 184 times
- Contact:
Re: w204 2012 steering angle sensor SCCM
Postby Poma » 03 Dec 2020, 05:25
antuk wrote:Господа — может кто поделится прошивочкой ( фулл ) для сего пепелатца , для анализа ?
У мну правда 447 — 2465403245 , но я думаю сгодится и от 204На борту ошибка : c220500
Друже, с 447 есть немного, стукни в скайп накидаю
Если не стать хозяином собственного ума, вечные неприятности тебе обеспечены. Э. Гилберт.
-
antuk
- Posts: 436
- Joined: 06 May 2011, 07:57
- Location: Вильнюс
- Has thanked: 140 times
- Been thanked: 112 times
- Contact:
Re: w204 2012 steering angle sensor SCCM
Postby antuk » 03 Dec 2020, 12:56
Благодарочка уезжает в Краснодар !
Только пропаивать все муторно — пропаял из практики ( оптику и резаки ) — всё ок
Почистил !
Спасибо огромное за пенок .
P.S. А чего файлы зажали ?
Коммерческая тайна?
Кстати интересная разметка проца — только у меня?
You do not have the required permissions to view the files attached to this post.
Помогаю настроить не настраиваемое ТуТ
-
Master benz
- Posts: 355
- Joined: 13 Feb 2012, 10:47
- Location: Riga
- Has thanked: 387 times
- Been thanked: 340 times
Re: w204 2012 steering angle sensor SCCM
Postby Master benz » 03 Dec 2020, 13:46
Вот дампы. Что есть. Радоваться пропайке не стоит. Вернется назад)))
You do not have the required permissions to view the files attached to this post.
-
Ashot2009
- Posts: 664
- Joined: 09 Mar 2012, 05:22
- Location: Краснодар
- Has thanked: 173 times
- Been thanked: 164 times
Re: w204 2012 steering angle sensor SCCM
Postby Ashot2009 » 03 Dec 2020, 19:21
1. Разметка да, такая
2. Если все «правильно» пропаять и…, то у нас 90% не возвращаются
-
antuk
- Posts: 436
- Joined: 06 May 2011, 07:57
- Location: Вильнюс
- Has thanked: 140 times
- Been thanked: 112 times
- Contact:
Re: w204 2012 steering angle sensor SCCM
Postby antuk » 04 Dec 2020, 12:41
Тут написано много — для того что надо сделать !
Думается , для нормального шмастера — было бы достаточно — проблема в железе
Остальное — это опыт и практика
Спасибо огромное за подсказку !
Помогаю настроить не настраиваемое ТуТ
Return to “Кузов”
Who is online
Users browsing this forum: No registered users and 54 guests
Location Offline
Junior Member
Reputation:
2
Thanks Given: 77
Thanks Received: 11 (7 Posts)
Posts:
158
Threads:
58
Joined: Jul 2018
1
05-26-2023, 05:33 PM
Hello everyone
I have a Mercedes W204 with this error in MRM Steering Coulum C220500 (internal fault). Can anyone help me to repair D-Flash.
Attached Files
D-Flash ORG.rar
Thanks given by:
evisdaci
Location Offline
Junior Member
Reputation:
2
Thanks Given: 77
Thanks Received: 11 (7 Posts)
Posts:
158
Threads:
58
Joined: Jul 2018
2
05-27-2023, 01:38 AM
Any one who have experience with this error ?
Thanks given by:
-
26th May, 2023, 01:40 PM
#1
Mercedes W204 C220500 error
Hello
Please can anyone help me to clear this error C220500 from a Steering Column from Mercedes W204. I have read the MCU and post D-Flash.
Any Help
-
27th May, 2023, 05:30 AM
#2
Any help who have experience with this module to repair ?
-
5th September, 2023, 07:53 PM
#3
Member
Solved?
I have similar problem in w447.
-
5th September, 2023, 11:10 PM
#4
Member
Repair is not as easy as it seems.. You have only D-Flash. What about eeprom and P-Flash? And what about mainboard, are you sure that problem is not on her site?
Last edited by deville90; 5th September, 2023 at 11:13 PM.
Mercedes W204 C220500 error
Bookmarks
Bookmarks
Posting Permissions
- You may not post new threads
- You may not post replies
- You may not post attachments
- You may not edit your posts
- BB code is On
- Smilies are On
- [IMG] code is On
- [VIDEO] code is On
- HTML code is Off
Forum Rules
-
#101
У меня такое бывает когда низкий заряд АКБ.
А как ты определил, что у тебя низкий заряд АКБ?
-
#102
Доброго всем!
Машина W204 M272 2,5 WDD20405два1A135три19
Такая ситуация. Как то раз этой зимой, когда слегка буксовал на снежной кочке во дворе, вылезла ошибка на приборке «EBV, ABS, ESP не действуют, см. руководство!» На следующий день заехал на мойку, помыл машину и подкрылки, все прошло. Вот на днях опять вылезло. Снова помыл, не помогло.
Заехал к диагностам, считали ошибки:
ESP Electronic stability program
6265 Один или несколько отосланных блоком управления ДВС по шине CAN сигналов недостоверен.
5944 Имеется внутренняя неисправность в блоке управления N30/4 блок управления электронной системой стабилизации движения
7266 Неисправность следствие
5001 Имеется внутренняя неисправность в блоке управления N30/4 блок управления электронной системой стабилизации движения
5945 Имеется внутренняя неисправность в блоке управления N30/4 блок управления электронной системой стабилизации движенияКуда копать? Спасибо.
копать в сторону ремонта этого блока
стоимость ремонта составлять треть от стоимости нового
-
#103
С180 cgi, такая же байда с этими ошибками, вылезла ехал просто по городу 3 дня назад.
на заведеной машине стою они не появляются, только начинаю движение пояляется ошибка, после загулушения авто они естесвенно пропадают.
1)ABS,ESP 2)Асистент рул.упр. не исправность 3) сигнал падения давления воздуха в шинах не действует.
А)Также у друзей лачером делал диагностику показал ошибку 5001.
В)В штутберге диагносты сказали что типо прокатись мы ошибку скинули может не выскачет. Выехал 5 метров проехал по дороге выскочила опять все 3 ошибки. Электрик сного начал проверять авто, после мне сказал что нужно перебирать генератор что типо не выдает напругу родной.
Цэшкой я сам померял напряжение в сети:
На заведеном стою 13,7 V
На заведеном стою все эелетроприборы 13,7 V
Начинаю движение вперед напряжение падает до 12.5 V
Начинаю ехать назад вообще поскакивает до 14-14.4 V
Нормальные ли это показатели работы генератора, вот может быть из за него аварийной выключаются блоки АБС и усилитель руля.??
ЗА ЧТО МНЕ ТАКОЕ НАКАЗАНИЕ!((( покупал авто 2 недели назад, этих ошибок не было и в помине!
-
77,6 КБ
· Просмотры: 566
-
92,2 КБ
· Просмотры: 302
-
88,6 КБ
· Просмотры: 361
-
115,2 КБ
· Просмотры: 654
-
#104
Катнулся в сервисном режиме , проверял работу генератора, аккумулятора, что скажете??
Последнее редактирование:
-
#105
Недавно был у меня припадок с мом w204 2.2cdi 2007гв. На трассе при скорости более 100км/ч отключалась esp, не работал темпомат и мотор тупил по страшному. Как заглушу-все в норму приходит, а скорость набрал- такая же беда. Оказалось лопнул патрубок интеркуллера. ОД сделал диагностику, заменил патрубок и стало все ОК.
-
#106
В воскресенье зарядил акамулятор, зарежал долго 4 часа. Вот после этого проехдил целый день ошибка горела. А уже в середине дня понедельника все впорядке ничего, никакие ошибки не загораются во время начала движения. По сей сей день все впорядке езжу ошибки не выскакивают. Че дело в акуме что ли было
-
#107
хааа прикол, помыл сам на мойке самообслуживания авто , отъехал 5 метров, и опять ошибка ABS,ESP,BAS загорелась? ездил без ошибки ровно 2недели(( поеду к официалам на старухе делать диагностику, а че есть в Екатеринбурге кто со Star диагностикой?? че за хрень((
Последнее редактирование:
-
#108
Бывает еще такая шляпа что датчик абс засоряется и не считывает обороты и ком выдает ошибки на панель неработает абс и есп! Частенько это происходит зимой когда снегом там все забивается! Той зимой была такая шняга по весне все прошло этой та же хрень вот жду весны)))
-
#109
Если датчик абс не считывает обороты вращения колеса то и система стабилизации работать тоже не может! Я логично думаю? Если нет поправте!
-
#110
W204 c 280 vin WDD2040811F213135
Ребят выскачила ошибка абс, еспи, руль тугой, спидометр не работает! Помогите, старухой сканировали сказали замена блока, кто сталкивался , коды 5120, 5522, 5528, 5130, 5100, 5521, 7266, 5020, 5564
Последнее редактирование:
-
#111
W204 c 280 vin WDD2040811F213135
Ребят выскачила ошибка абс, еспи, руль тугой, спидометр не работает! Помогите, старухой сканировали сказали замена блока, кто сталкивался , коды 5120, 5522, 5528, 5130, 5100, 5521, 7266, 5020, 5564
Привет) нужно реактивировать блок ESP, сбой может быть и программного обеспечения
-
#112
Привет) нужно реактивировать блок ESP, сбой может быть и программного обеспечения
Ещё подключали старуху, она блок есп и абс не видит, сбрасывал фишку с блока есп, подключал обратно и только тогда увидил
-
#113
Привет, у кого нибудь есть блок ABS ESP неисправный. У моего нет крышки, разбита к сожалению, поэтому ищу донора или хотя бы крышку для ремонта своего. По хорошему и корпус нужен, но плату не извлечь из корпуса так просто. Кто занимается ремонтом наверняка есть убитые блоки или кому пришлось менять, выручайте.
