На рисунке ниже показанно 15 комбинаций, на которые которые показывают в каком состоянии находится оборудование. Для каждого цвета есть индикатор с постоянным свечением светодиодов и четыре комбинации с мигающими светодиодами. Если происходит ошибка оборудования, это будет выражено комбинацией включившихся светодиодов.
Красный светодиод — Поломка механизма купюроприемника. Требуется замена или ремонт одного компанента купюроприемника
Желтый светодиод — Программный отказ купюроприемника. Выключить и устранить неполадку (например замятие бумаги).
Зеленый светодиод — Устройство готово к работе .
При снятие частей купюроприемника, состояние отображения индикации меняется в течении 10 сек.
По всем вопросам и предложениям вы можете связаться с нами по электронной почте support@kompanion.su
Рубрика: Купюроприемники
Ошибки, неисправности, ремонт купюроприемников
Внимание! Информацию по ошибкам, неисправностям, ремонту купюроприемников также можно посмотреть и скачать в соответствующих разделах.
Перед ремонтом купюроприемника
Необходимо помнить, что очень многих неисправностей можно избежать, просто регулярно проводя чистку купюроприемников. Чистка должна быть обязательной перед ремонтом. Часто бывает, что весь ремонт заключается именно в чистке купюроприемника.
Ремонт купюроприемников, работающих по импульсу
Импульсный протокол — простейший из протоколов, его даже протоколом можно назвать с трудом. Более сложные протоколы также рассмотрены на IgroTechnics.
Когда купюроприемник работает по пульсу (pulse), каждый импульс с его выхода эквивалентен одной денежной единице. Отношение одного импульса к эквивалентному количеству рублей, засчитанных игровой платой, называется деноминацией. Например, если на 10 импульсов на счет игрока зачислено 100 руб., то деноминация равна 10, то есть на 1 импульс приходится 10 рублей. В таком случае вместо того, чтобы ремонтировать игровой автомат, достаточно уделить внимание купюроприемнику.
Импульсный режим передачи данных от купюроприемника к игровой плате можно сравнить с импульсным режимом при наборе номера на стационарном телефоне, когда каждой цифре соответствует своё число импульсов (деноминация = 1). Тональный режим в телефонии можно сравнить с передачей данных по протоколу, когда передача данных идет посредством кодов.
У импульсного режима одно достоинство — простота. Из недостатков можно выделить следующие.
1. Длительное время зачисления купюр больших номиналов. Например, если период повторения счетных импульсов равен 350 миллисекунд, а деноминация 1 импульс на 10 руб., то при приеме купюры достоинством 1000 руб. время полного зачисления будет равно 0,35 х 1000 / 10 = 35 секунд! Впрочем, это самый медленный вариант работы, обычно период равен 100-150 мс, но и этом случае купюра 1000 руб. будет засчитываться минимум 5 секунд. Плюс валидация (распознавание банкноты), плюс укладка (в зависимости от прошивки и конструкции купюроприемника).
2. Большой простор для махинаций со стороны злоумышленников. Достаточно просто добраться до провода, по которому передаются те самые информационные импульсы. Теперь его можно коротить на корпус аппарата — и на счет злоумышленника может поступить хорошая сумма. Поэтому владельцам игровых, развлекательных, вендинговых аппаратов с такими купюроприемниками надо особенно тщательно следить за сохранностью проводов, идущих к купюроприемнику — проверять укладку, целостность изоляции, щели к корпусе аппарата. Тем более, когда купюрник закреплен на двери аппарата — бывали случаи, когда из-за плохой изоляции при открывании двери зачислялось по нескольку десятков кредитов 🙂
3. Еще один недостаток — купюра «недосчитывается», то есть выдается меньшее количество импульсов, чем должно соответствовать принятой купюре. Тут могут быть две причины.
3.1. Возможно, это может быть кривая прошивка, когда из-за неверного распознавания выдается число импульсов, соответствующее другой купюре. Например, клиент вставил 100 рублей, а на счет поступило 50. Такая ситуация выгодна владельцу аппарата (точнее, человеку, делающему инкассацию). Может быть и обратная ситуация — вместо правильных 100 поступит 500 рублей. Соответственно, недостача при инкассации составит 400 руб. Такие ситуации встречались на старой прошивке купюроприемника Matrix фирмы VTI.
3.2 Если поступают жалобы со стороны клиентов на меньшее количество зачисленных денег, чем они вставляют, и вы выяснили, что дело не в прошивке (ошибки валидации), то остается вариант с распространенной болезнью «пульсовых» купюроприемников — недосчет импульсов. Часто это бывает из-за провала напряжения (высоты) импульсов, поступающих на игровую плату. Справедливости ради надо сказать, что мы случай с неисправностью выходных транзисторов и разъемов не рассматриваем, хотя такое тоже может случаться. Рассмотрим эту неисправность (ошибки в подсчете, недосчет импульсов) подробнее, так как она встречается сравнительно часто.
На рисунке изображены идеальные импульсы от купюроприемника, какие они должны быть (активный уровень — низкий):
Идеальные импульсы от купюроприемника
А вот такими эти импульсы могут быть при «недосчете»:
Штрихом показан уровень зачисления импульса
Из этого рисунка понятно, что во время укладки купюры некоторые импульсы не дотягивают до уровня срабатывания счетчика импульсов в игровой плате. В результате вместо трех засчитается один импульс, да и то не факт. Это происходит из-за того, что в большинстве «импульсных» купюроприемников, например ICT U70, программа прошивки работает так, что после успешной валидации сразу начинается укладка купюры вместе с выдачей импульсов на игровую плату. И питания может просто «не хватить».
Выход из этой ситуации — делать более качественным питание купюроприемника. А именно:
- поднять напряжение питания до разумных пределов — с 12,0 до 12,7…13,0 В;
- использовать более толстые и короткие провода для питания купюроприемника;
- исключить плохие контакты;
- применять только качественный блок питания с хорошим запасом мощности;
- если это не помогло — подключить электролитический конденсатор емкостью порядка 2200 мкФ в цепь питания параллельно купюроприемнику. Причем конденсатор необходимо подключать как можно ближе к купюроприемнику, если есть возможность — припаять на разъем или даже на плату самого купюроприемника.
После таких переделок обычно проблемы с «пропаданием» кредитов «пропадают».
Прошивка и калибровка купюроприемников
В ремонт купюроприемника также входит прошивка и калибровка.
Прошивка купюроприемника — это обновление программного обеспечения, которое хранится в его памяти (например, Flash или EEPROM). Прошивка — это микропрограмма, в которой хранятся последовательность действий при валидации (распознавании купюры), укладке, противодействию мошенникам. В ту же программу или в отдельную её часть входит валютная прошивка, в которой содержатся сведения о купюрах принимаемой валюты.
Существуют купюроприемники, в которых используется мультивалютная прошивка, которая позволяет одновременно принимать купюры 2-3 разных валют. Например, доллары и евро.
Калибровка купюроприемника — это технологическая процедура, при которой происходит настройка системы распознавания в приемном тракте, в которую входят различные оптические и магнитные датчики (сенсоры).
Калибровка может проводиться разными способами — с помощью специальной бумаги, программного обеспечения, автокалибровка с помощью эталонной купюры.
Процессы калибровки и прошивки подробно рассмотрены в инструкциях и мануалах к купюроприемникам.
Справочная таблица по индикации неисправностей банкнотоприемника MEI Cashflow
| Светодиодные индикаторы | Статус | Состояние | Действие |
| Зеленый (равномерный) | Нормальный | Нормальное включение питания | Нет |
| Зеленый (1 вспышка) | Отключен по 1 му интерфейсу | Игровой автомат (причина в состоянии другого устройства, например, пустого монетного хоппера) | Сбросьте состояние игрового автомата, которое вызвало отключение |
| Зеленый (2 вспышки) | Отсутствие соединения по2 му интерфейсу | Отключение на 10 секунд. Отсутствие соединения по 2 му интерфейсу (используется только со 2 м интерфейсом) | Проверьте кабельные соединения |
| Желтый (равномерный) | Стекер сдвинут с места /отсутствует | стекер отсутствует | Поправьте или вставьте стекер |
| Желтый (1 вспышка) | Затрудненная приемка | Требуется очистка | Очистите приемное устройство |
| Желтый (2 вспышки) | Затор на пути прохождения банкнот | Затор | Очистите затор и сбросьте счетчик заторов в системе |
| Желтый (3 вспышки) | Затор в стекере | Затор | Очистите стекер |
| Красный (равномерный) | Переполнение стекера | Переполнение стекера | Замените стекер |
| Красный (1 вспышка) | Ошибка оборудования (приемное устройство) | Автоматически обнаруживаемый сбой | Замените приемное устройство |
| Красный (2 вспышки) | Ошибка оборудования (соединения) | Автоматически обнаруживаемый сбой интерфейсной платы | Замените интерфейсную плату |
| Красный (4 вспышки) | Ошибка оборудования (память стекера) | Автоматическиобнаруживаемый сбой системы памяти стекера | Замените стекер |
| Зеленый Красный Желтый (равномерный) | Ошибка оборудования | Блок не запрограммирован | Обратитесь в компанию Mars. См. Руководство SC66 в разделе материалов поставщика |
| Зеленый и красный (мигание) | Режим калибровки | Калибровка банкнотоприемника | Обратитесь в компанию Mars. См. Руководство SC66 в разделе материалов поставщика |
JCM EB-100, EB-200
Коды ошибок. Число обозначает количество вспышек красного светодиода на передней панели.
1 Stacker Full Remove bills from stacker
2 Stacker Jam Check inside stacker. Check stacker sensor
3 Transport Path Jam Check near stacker lever
4 Transport Path Jam Check transport
5 Motor Speed Error Check for foreign substance on transport. Check operation of motor
6 Motor Stop Error Check for bills on transport. Check operation of motor
7 Reserved
8 Reserved
9 Reserved
10 Stacker Door Open Close stacker door
11 Reserved Reserved
12 Fraud Error Sensor timing error
JCM UBA
JCM UBA LED Status
Коды ошибок неисправностей
| Состояние светодиодов, количество вспышек | Ошибка | Ошибка (англ). | Неисправность, Причины, устранение неисправности | |
| Красный | Зеленый | |||
| х 1 | Вкл | Ошибка загрузочного ПЗУ | Boot ROM error | Смените плату ЦПУ. Смотрите «3-5. How То Remove Circuit Boards». |
| х 2 | Вкл | 1. Некорректное содержимое внешнего ПЗУ или пустая программа 2. Нет программы во внешнем ПЗУ (флэш-ПЗУ) | 1. Incorrect contents of external ROM or empty program 2. No program in external ROM(Flash ROM) | |
| х 3 | Вкл | Внутренняя ошибка ПЗУ | Internal ROM error | |
| х 4 | Вкл | Внешняя ошибка ПЗУ | External ROM error | |
| X 1 | Выкл | Переполнено устройство (ящик) для хранения принятых банкнот | Stacker Full | Возможно вышла из строя плата датчика положения укладчика. Проверьте все провода и соединения. Замените если необходимо плату датчика положения укладчика / плату ЦПУ. |
| х 2 | Выкл | Ошибка механизма устройства подачи укладчика Заклинивание в транспортном модуле (1) | Stacker pusher mechanism fault Transport Jam (1) | Возможно поврежден мотор укладчика. Если необходимо замените мотор. Возможно вышла из строя плата датчика положения укладчика. Проверьте все провода и соединения. Замените если необходимо плату датчика положения укладчика / плату ЦПУ. Возможно вышел из строя выходной датчик. Проверьте все провода и соединения и замените если необходимо выходной датчик / плату ЦПУ |
| х 3 | Выкл | Заклинивание в транспортном модуле (2) | Transport Jam (2) | Возможно вышел из строя выходной датчик. Проверьте все провода и соединения и замените если необходимо выходной датчик / плату ЦПУ |
| х 4 | Выкл | Неисправность датчика положения укладчика Заклинивание купюроприёмника | Stacker encoder signal fault Acceptor Jam | Возможно вышел из строя датчик положения укладчика. Проверьте призмы на наличие загрязнений или царапин. По чистке призм, смотрите «2-5. Preventive Maintenance». Возможно вышла из строя нижняя плата сенсоров. Для замены нижней платы сенсоров смотрите»3-5. How to Remove Circuit Boards». |
| х5 | Выкл | Ошибка скорости транспортного мотора | Transport motor speed error | He определяется состояние датчика положения транспортного мотора. Проверьте все провода и соединения. Возможна вышел из строя мотор/плата ЦПУ. Смените мотор/плату ЦПУ. Смотрите главу й3. Disassembly Instructions». |
| х б | Выкл | Ошибка транспортного мотора | Transport motor error | |
| х9 | Выкл | Ошибка модуля защиты против «фишинга» | РВ Unit Error | Возможно вышла из строя плата датчиков РВ/Нижняя плата. Проверьте все провода и соединения. Для смены плат смотрите «3-5. How to Remove Circuit Boards». |
| х 10 | Выкл | Ошибка укладчика | Stacker Error | Возможно вышла из строя плата датчиков ящика для денег. Проверьте все провода и соединения. Замените если необходимо плату датчиков ящика /плату ЦПУ. |
| х 11 | Выкл | Коммуникационная ошибка интеллектуального ящика для денег (Ошибка 02) | ICB BOX Communication Error (Failure 02) | Проверьте питание (ВКЛ.) платы интеллектуального ящика для денег. Проверьте датчики платы интеллектуального ящика на загрязнение или инородные предметы. |
| х 12 | Выкл | Мошенничество / Ошибка контрольной суммы интелектуального ящика (Ошибка 07) | Cheated / ICB BOX Check Sum Error (Failure 07) | При использовании интеллектуального ящика (ICB Box), произведите его инициализацию. Подробнее о инициализации ящика, смотрите в «ICB System’s Operation and Maintenance Manual». |
| х 13 | Выкл | Ошибка соленоида механизма центровки / ICB ящик установлен на другую машину (Ошибка 08) | Centering Mechanism Solenoid Error / ICB BOX installed in another machine (Failure 08) | Возможно вышел из строя соленоид/верхняя плата сенсоров. Проверьте все провода и соединения. Для смены верхней платы сенсоров, смотрите «3-5. How to Remove Circuit Boards». При использовании ICB ящика, установите ICB ящик в правильную машину или инициализируйте его. Для более детальной информации по инициализации ящика смотрите «ICB System’s Operation and Maintenance Manual». |
| х 14 | Выкл | Ошибка механизма центровки / снятие данных с ICB ящика без его инициализации (Ошибка 09) | Centering Mechanism Error/ ICB BOX data retrieved without initialization (Failure 09) | Возможно вышла из строя плата датчиков механизма центровки/плата ЦПУ. Проверьте все провода и соединения. Для замены платы датчиков центрирующего механизма/платы ЦПУ, смотрите «How to Remove Circuit Boards». При использовании ICB ящика, произведите его инициализацию. Для более детальной информации по инициализации ящика смотрите «ICB System’s Operation and Maintenance Manual». |
Коды ошибок приема купюры
| Выкл | х 1 | Ошибка вставления купюры (купюра вставлена с перекосом) | Slant insertion | Вставьте купюру прямо |
| Выкл | х 2 | Ошибка считывания данных магнитного датчика | Magnetic sensor pattern error | Проверьте все линзы на предмет загрязнения или царапин. Для чистки сенсоров смотрите «2-5.Preventive Maintenance». Возможно неисправна верхняя сенсорная плата. Проверьте все провода и соединения. По замене верхней сенсорной платы смотрите»3-5. How То Remove Circuit Boards». |
| Выкл | х 3 | При запуске внутри купюроприёмника обнаружена бумага | Paper detected inside acceptor at standby | Удалите бумагу из купюроприёмника и почистите линзы. Смотрите «2-5. Preventive Maintenance». |
| Выкл | х 4 | Ошибка оптического датчика | Optical sensor error 1 | Возможно неисправны верхняя/нижняя сенсорные платы. Проверьте все провода и соединения. Для замены верхней/нижней сенсорной платы смотрите «3-5. How То Remove Circuit Boards». |
| Выкл | х 5 | Ошибка транспортировки купюры | Bill feed error | Проверьте все линзы на предмет загрязнения или царапин. Для чистки сенсоров смотрите «2-5.Preventive Maintenance». |
| Выкл | х 5 | Ошибка транспортировки купюры | Bill feed error | Возможно неисправна верхняя сенсорная плата. Проверьте все провода и соединения. По замене верхней сенсорной платы смотрите»3-5. How То Remove Circuit Boards». |
| Выкл | х 6 | Ошибка определения номинала купюры | Bill identification error | Удалите бумагу из купюроприёмника и почистите линзы. Смотрите «2-5. Preventive |
| Выкл | х 7 | Ошибка распознавания купюры (ошибка появляется при грязных и сильно поношенных\помятых купюрах) | Optical sensor error 2 | Maintenance». Возможно неисправны верхняя/нижняя сенсорные платы. Проверьте все провода и соединения. Для замены верхней/нижней |
| Выкл | х 8 | Ошибка уровня оптического сигнала (иногда появляется в следствии сдвоенных или загрязненных купюр. | Optical sensor error 3 | сенсорной платы смотрите «3-5. How То Remove Circuit Boards». |
| Выкл | х 9 | Купюра запрещена к приёму | Inhibited Bill | Установите правильно ДИП переключатели. Смотрите «1-4. Component Names and Software Specifications» |
| Выкл | х 10 | Вернуть купюру | Return Bill | Получена команда возврата купюры с хост машины |
| Выкл | х 12 | Ошибка транспортировки купюры 2 | Bill Feed Error 2 | |
| Выкл | X 13 | Ошибка длины купюры | Bill length error | Проверьте все ремни и ролики в транспортном пути. По чистке ремней и роликов смотрите»2-5. Preventive Maintenance». По замене ремней и роликов смотрите главу «3. Disassembly Instructions». |
| Выкл | х 14 | Ошибка оптического датчика 4 | Optical sensor error 4 | Удалите бумагу из купюроприёмника и почистите линзы. Смотрите «2-5. Preventive Maintenance». Возможно неисправны верхняя/нижняя сенсорные платы. Проверьте все провода и соединения. Для замены верхней/нижней сенсорной платы смотрите «3-5. How То Remove Circuit Boards». |
| Выкл | х 15 | Ошибка оптического датчика 5 | Optical sensor error 5 |
Скачать информацию по ремонту купюроприемников:
• CashCode NET Cashcode Bill To Bill Error Codes Ccnetd6v2 4 Коды ошибок и устранение неисправностей купюроприемника Cashcode Bill To Bill. / pdf, размер: 151.54 kB/
• Diagnostika Oshibok Kupyuropriemnika CashCode Описание ошибок и неисправностей купюрника Кэш Код. / pdf, размер: 134.02 kB/
• Repair Memo 018 ESD Rules Рекомендации компании CashCode по ремонту и сервисному обслуживанию купюроприемников. / pdf, размер: 309.23 kB/
• Remont ICT-U70 Spasibo-Voroshilovu-S.A Инструкция по ремонту купюроприемников ICT U70. / rar, размер: 863.05 kB/
Пример страницы инструкции:
Cash Code Error Code — Пример страницы инструкции
Перейти на страницу закачек >>>
Как получить доступ к закрытым страницам >>
Загрузка…
Страница 1 из 1
DISCOVERY DSV- 52C mei cashflow scl8327r advanced индикация
Добавлено: 29 дек 2016, 06:26
Подскажите, при вставленной кассете мигает один раз зеленым, в инструкции написано «Недоступен интерфейс купюроприемника( проблемы с внутренним интерфейсом) чтобы это значило, через ATMchek все тесты проходит, а через ЕГПО Сбербанка не работает. Прошивки все накатывал.
Re: DISCOVERY DSV- 52C mei cashflow scl8327r advanced индика
Добавлено: 29 дек 2016, 16:11
central
Опердень открывали? — что пишет при этом?
Re: DISCOVERY DSV- 52C mei cashflow scl8327r advanced индика
Добавлено: 29 дек 2016, 22:46
Filimon
Дунуть надо.
Re: DISCOVERY DSV- 52C mei cashflow scl8327r advanced индика
Добавлено: 30 дек 2016, 04:09
serglock
День не открывается, ошибка стандартная 2195, сброс тоже не идет
Добавлено спустя 1 час 33 минуты 8 секунд:
Re: DISCOVERY DSV- 52C mei cashflow scl8327r advanced индикация
Вот что мне ответили в тех.поддержке ЗАО Новый Город
Добрый день.
Если он тесты проходит, то проверяйте настройки в конфигураторе, возможно не правильно выбран тип купюрника
или его порт. При запуске терминала статус купюроприемика должен быть ОК. И должен выполняться тестовый
прием купюр в режиме оператора.
Если настройки в конфигураторе выполнены верно, а после запуска ПО купюроприемник находится в ошибке,
в первую надо проверять плату COM-портов, затем кабель купюроприемника, и иногда бывают проблемы с интерфейсной платой MEI EBDSM.
Re: DISCOVERY DSV- 52C mei cashflow scl8327r advanced индика
Добавлено: 31 дек 2016, 02:40
Norman_krsk
Должен мигать зеленым не один раз, а постоянно мигать (с интервалом около 1 сек) при вставленной кассете.
Если да — с купюрником все в порядке, смотрите настройки или коммуникацию. Если нет — разбирайтесь с железом.
Re: DISCOVERY DSV- 52C mei cashflow scl8327r advanced индика
Добавлено: 31 дек 2016, 06:56
serglock
да, так и есть
Re: DISCOVERY DSV- 52C mei cashflow scl8327r advanced индика
Добавлено: 05 янв 2017, 07:24
serglock
Все решилось. Замена контроллера решила всю проблему, хотя огонек так и мигал. Спасибо всем за комменты и советы. С уважением Сергей.
- Manuals
- Brands
- MEI Manuals
- Bank Note Validator
- CASHFLOW 2612
- Engineers handbook
-
Contents
-
Table of Contents
-
Bookmarks
Quick Links
©

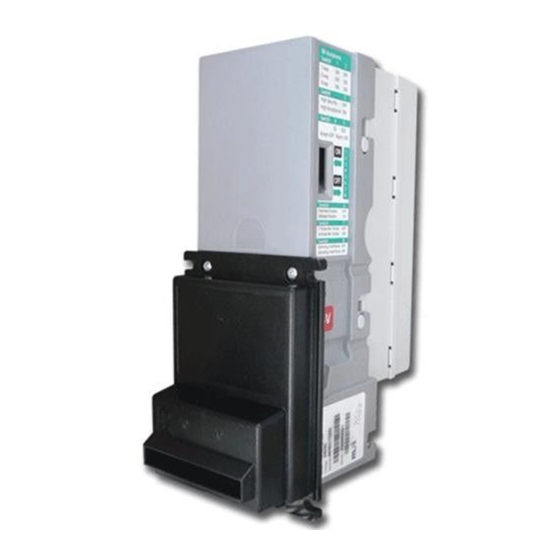

MEI CASHFLOW

2612
NOTE VALIDATOR
ENGINEERS HANDBOOK
Related Manuals for MEI CASHFLOW 2612
Summary of Contents for MEI CASHFLOW 2612
-
Page 1
© MEI CASHFLOW 2612 NOTE VALIDATOR ENGINEERS HANDBOOK… -
Page 2
MEI UK International Ltd©, MEI and the MEI device are registered trademarks. MEI reserves the right to change the product or the product specifications at any time. While every effort has been made to ensure that the information in this publication is accurate, MEI disclaims any liability for any direct or indirect losses (howsoever caused) arising out of use or reliance on this information. -
Page 3: Declaration Of Conformity
2612 Note Acceptors take currency at high acceptance rates and provide a superior level of resistance against specific cheats and frauds. To obtain the best performance from your MEI Note Acceptor, read this manual and the Installation Guide before installing and using the note acceptor Product Summary ©…
-
Page 4: Table Of Contents
……………………….. 30 XPLODED IEWS Chassis assembly …………………………. 31 LED Housing Assembly ……………………….32 Sensor assembly ………………………….. 33 Stacker/drive assembly ………………………… 34 Magazine Assembly …………………………35 Gearbox Assembly …………………………36 © MEI 2009 Page 4…
-
Page 5: General Information
2612 Note Acceptors take currency at high acceptance rates and provide a superior level of resistance against specific cheats and frauds. To obtain the best performance from your MEI Note Acceptor, read this manual and the Installation Guide before installing and using the note acceptor.
-
Page 6: Model Number Explanation
© Cashflow 2612 Engineers Handbook Model Number Explanation Example: © MEI 2009 Page 6…
-
Page 7: Serial Number Explanation
2000. i.e. 0988 = manufactured in Week 9 2008 0999 = manufactured in Week 9 2009 0908 = manufactured in Week 9 2000 0909 = manufactured in Week 9 2010 © MEI 2009 Page 7…
-
Page 8: Bezels
Bezel Kits are available to convert from one bezel style to another. Part numbers for the bezel conversion kits are as follows: Compact Bezel Kit Armored Bezel Kit Anti-Vandal Bezel Kit Part Nos: Part No: Part No: 250063179 – Euro 250065178 – Euro 250063174 250066181 – Saudi 250068180 – Russia © MEI 2009 Page 8…
-
Page 9: Magazines
25006 6186 25006 9017 250064187 700 Magazine (U7) 25006 8021 250062188 1000 Magazine (U10) 250060189 Locking Hasp A locking hasp kit is available that secures the side doors on the 500, 700 and 1000 note magazines. © MEI 2009 Page 9…
-
Page 10: Cables
MDB MASTER RECEIVE P3-4 BLACK P2-4 P1-14 P2-5 MDB MASTER TRANSMIT P3-5 P2-5 P1-28 GREEN P2-6 MDB COMMON GND P3-6 GREEN P2-6 P1-5 P1-2 DUMMY TERMINALS IN THESE CAVITIES P1-17 TO ENHANCE CONNECTOR RETENTION P1-15 P1-30 © MEI 2009 Page 10…
-
Page 11
P2-8 24v AC LIVE P1-7 GREEN P3-8 CREDIT 1 P1-10 BROWN P3-1 GROUND P1-20 GREY P2-7 24V AC NEUTRAL P1-24 ORANGE D1-1 INHIBIT 12V D1-2 ORANGE P2-6 P1-25 PURPLE P3-9 CREDIT 2 P1-5 P1-21 P3-7 © MEI 2009 Page 11… -
Page 12
P1-7 GREEN P2-5 CREDIT 1 P1-9 GREY P2-8 BUSY P1-16 BROWN P2-10 24v DC RETURN P1-23 P2-9 24v DC P1-24 ORANGE P2-3 ACCEPT ENABLE P1-25 PURPLE P2-6 CREDIT 2 P1-5 P1-21 P3-1 YELLOW P3-2 LINK © MEI 2009 Page 12… -
Page 13: Installation
Disconnect all power to the machine. Connect the interface harnesses from the machine to the unit. Wrap the tie-wrap around the interface harness. Secure the unit to the mounting studs with the appropriate hardware. (OEM Machine with fixing studs) © MEI 2009 Page 13…
-
Page 14: Fixing Bracket
© Cashflow 2612 Engineers Handbook (OEM Machine requiring bracket) Fixing Bracket Part Number 250067030 Kit Contains: • Mounting Bracket • 6 x NUT, HEX #8-32, LOCKING © MEI 2009 Page 14…
-
Page 15: Dimensions
© Cashflow 2612 Engineers Handbook Dimensions © MEI 2009 Page 15…
-
Page 16: Changer Configuration
Refer to these numbers when you contact an MEI Approved Service Center for service or information. The manufacturer’s warranty is based upon the date of manufacture. Parts and labour are included in Warranty repairs.
-
Page 17: Configuration
2612 is reprogrammed using a coupon with a different configuration, the new configuration will be the default. f any option switch is turned ON, the option switch settings will override the coupon setting. The coupon configuration will remain in memory. © MEI 2009 Page 17…
-
Page 18: Switch Settings
2612 allows configuration of interface options through option switch selection. The option switches are located on the right-hand side of the note acceptor. The following pages described how the option switches work for specific country variants. Option Swiches © MEI 2009 Page 18…
-
Page 19: Cashflow © 2612 Switch Settings
If you are connecting the unit to a Serial or MDB interface, turn switches 7 and 8 OFF before connecting the harness. Once power is applied, the unit will recognize the Serial or MDB interface and will ignore switches 7 and 8. © MEI 2009 Page 19…
-
Page 20
If you are connecting the unit to a Serial or MDB interface, turn switches 7 and 8 OFF before connecting the harness. Once power is applied, the unit will recognize the Serial or MDB interface and will ignore switches 7 and 8. © MEI 2009 Page 20… -
Page 21
If you are connecting the unit to a Serial or MDB interface, turn switches 7 and 8 OFF before connecting the harness. Once power is applied, the unit will recognize the Serial or MDB interface and will ignore switches 7 and 8. © MEI 2009 Page 21… -
Page 22
If you are connecting the unit to a Serial or MDB interface, turn switches 7 and 8 OFF before connecting the harness. Once power is applied, the unit will recognize the Serial or MDB interface and will ignore switches 7 and 8. © MEI 2009 Page 22… -
Page 23: Coupon Configuration
• Fill in the entire block • Do not mark the coupon outside the blocks or on the back of the coupon • Fill in ONE block for EVERY line ( Note: – Coupon not to scale ) © MEI 2009 Page 23…
-
Page 24
Select ON or Flashing for the bezel lights Section 5: (downward arrows). This section applies only to the Compact bezel style. Select Bezel Lights Flashing if the unit has a VFM Retrofit or a Flush Mount bezel style. © MEI 2009 Page 24… -
Page 25
LED will flash five times. Section numbers are located to the far right of each section on the coupon. If the configuration is rejected, check the coupon and repeat the process. © MEI 2009 Page 25… -
Page 26: Operation
© Cashflow 2612 Engineers Handbook OPERATION Functional Overview The acceptance of a note in a MEI Note Acceptor proceeds through the following steps: • Note Detection • Note Transport • Note Recognition • Note Validation • Credit or Return • Note Storage As a Note is inserted, the acceptor senses its presence and the drive motor is energized.
-
Page 27: Interfaces
All coin tubes are monitored for the presence of change in order to determine if an exact change condition exists. If an exact change condition exists, the exact change light will be turned ON after a note has been inserted. © MEI 2009 Page 27…
-
Page 28: Maintenance
Remove the LED Housing by holding the metal bar and pulling back on the LED Housing. Clean the note path with a soft cloth. You may use mild, non-abrasive, non-petroleum based cleaners if sprayed on the cloth. © MEI 2009 Page 28…
-
Page 29: Status Led
(the unit will not accept Reinstall the magazine. 5 Flashes without the magazine attached). Continuou Unit is defective. Replace the unit. Slow Continuou The magazine is full of Remove the money from the magazine. money. Fast © MEI 2009 Page 29…
-
Page 30: Exploded Views
© Cashflow 2612 Engineers Handbook Exploded Views © Cashflow 2612 Part Description Chassis Assembly LED Housing Assembly Sensor Assembly Stacker/Drive Assembly Magazine Assembly Gearbox Assembly © MEI 2009 Page 30…
-
Page 31: Chassis Assembly
PK1ASSY S2K 24V AE2800 CTL BD 250061193 Dip Switch Label — English 250051322P Dip Switch Label — Spanish 250053343P Dip Switch Label — Italian 250055342P Dip Switch Label — German 250057341P Dip Switch Label — French 250059340P © MEI 2009 Page 31…
-
Page 32: Led Housing Assembly
250015020P Pinch Roller 250029011P Loom Control PCA – LED PCA 250073003P Cover, LED Housing 250023031P Lens, LED – Euro 250028204P Lens, LED – Russia/Saudi 250029033P LED Housing – Russia/Saudi 250023195P TRI-LED Board — Russia 250062063 © MEI 2009 Page 32…
-
Page 33: Sensor Assembly
Qty per Qty per Part Description Part Number Assembly Pack Gasket, Sensor Housing 250065156P Sensor Board – Euro/Saudi 250063191 Sensor Board – Russia 250060047 Loom, Control PCA to Sensor PCA 250078053P Sensor Housing (Complete) 250027056P © MEI 2009 Page 33…
-
Page 34: Stacker/Drive Assembly
Assembly Pack Stacker/Drive Assembly Euro 250010195P Stacker/Drive Assembly Russia/Saudi 250016011P Tensioner Assembly 250064067 Spring, Tensioner 250045016P Pulley, Wheel 250021010P Timing Belt 143T 250028162P Pulley, Compound 250026009P Shaft, Pulley 250033002P Timing Belt 56T 250023014P Tire(ORC) 250025013P © MEI 2009 Page 34…
-
Page 35: Magazine Assembly
Qty per Part Description Part Number Assembly Pack Magazine Prism 250027176P Magazine Label — German 250050331P Magazine Label — Spanish 250052330P Magazine Label — French 250057329P Magazine Label — Italian 250058332P Magazine Label — English 250059328P © MEI 2009 Page 35…
-
Page 36: Gearbox Assembly
250020002P Compound Gear 38/48DP 250028003P Worm 32DPN/13T 250026004P Thrust Washer 250032011P Shaft Gear 250035001P Cover, Gearbox 250028020P Push Ring 250029016P Pusher Plate (Russia/Saudi) 250020024P Friction Pusher Plate (Euro) 250028221P Tach Disk 250020080P Helping you deliver © MEI 2009 Page 36…
-
Page 37
© Cashflow 2612 Engineers Handbook YOUR REPRESENTATIVE © MEI 2009 Page 37…
Таблица ошибок
| Коды ошибок Cashcode SM / Cashcode MFL | ||
| Число сигналов | Неисправность | Способ устранения неисправности |
| 1 | Отсутствует кассета в купюроприемнике | Проверить правильность установки кассеты |
| 2 | Неверный тип датчиков или нарушена связь с датчиками | Проверить надежность контактов с платой процессора |
| 3 | Кассета заполнена | Заменить кассету пустой |
| 4 | Заклинивание банкноты в кассете или сбой двигателя укладчика | 1. Снять кассету с валидатора и вынуть застрявшую банкноту 2. При включенном питании протестировать работу двигателя укладчика |
| 5 | Отказ емкостных датчиков | Обратиться в территориальную сервисную службу |
| 6 | Отказ оптических датчиков | Открыть направляющие и очистить оптические датчики. |
| 7 | Отказ индуктивных датчиков | Обратиться в территориальную сервисную службу |
| 8 | Отказ двигателя транспортирующего механизма | 1. Открыть направляющие и очистить приемный канал. 2. Снять кассету и открыть крышку. Проверить механические и электрические соединения |
| 11 | Приемный канал не свободен | Открыть направляющие и проверить состояние приемного канала |
| 12 | Заклинивание банкноты на входе в кассету. Нет условного кредитования. | Снять кассету и прочистить приемный |
Ошибки при загрузке обновлений Cashcode SM |
||
| Кол-во сигналов | Ошибка | Способ устранения ошибки |
| 1 Зелено—красный | Внешняя ошибка в ходе загрузки |
Проверьте правильно ли выбран тип программы для обновления. Повторите операцию. |
| 2 Зелено—красный | Ошибка CRC карточки памяти |
1. Выключите электропитание, выньте и снова вставьте карточку памяти, включите электропитание. 2. Замените карточку памяти новой. |
| 3 Зелено—красный | Ошибка данных в карточке памяти |
Проверьте, или программа карточки соответствует типу вашего купюроприемника. Вставьте нужную карточку. |
| 4 Зелено—красный | Карточка не вставлена | Вставьте карточку памяти надлежащим образом |
| 5 Зелено—красный | Неверный тип карточки памяти |
Вставьте правильный тип карточки памяти CashCode. |
| 6 Зелено—красный | Сбой в ходе загрузки | Выключите электропитание. Выньте и снова вставьте карточку памяти, а затем включите электропитание. Повторите операцию загрузки. |
| 7 Зелено—красный | Ошибка в месте соединения карточки памяти. | 1. Выключите электропитание, выньте и снова вставьте карточку памяти, включите электропитание. 2. Замените карточку памяти новой. |
| Таблица ошибок CUSTOM VKP80-2 | ||
| Постоянно горит зеленый | Принтер включен: ошибок нет | |
| Мигает зеленый | Число миганий | Описание |
| 1 | Прием данных | |
| 2 | Ошибка приема (parity, frame error, overrun error) | |
| 3 | Команда не распознана | |
| 4 | Истекло время на прием команды | |
| Мигает оранжевый | 2 | Перегрев печатающей термоголовки |
| 3 | Закончилась бумага | |
| 4 | Замятие бумаги | |
| 5 | Неверное напряжение блока питания | |
| 6 | Открыта крышка | |
| Мигает красный | 3 | Ошибка RAM |
| 4 | Ошибка EEPROM | |
| 5 | Ошибка автообрезчика |
| Таблица неисправностей Citizen PPU-700 | |||
| Таблица | Зеленый | Красный | Ззумер (звуковой сигнал) |
| Закончилась бумага | Горит | Горит | 3 коротких — 1 длинный — 3 коротких |
| Бумага заканчивается | Горит | Горит | Нет |
| Крышка открыта | Горит | Горит | 3 коротких — 1 длинный — 3 коротких |
| Заклинило автообрезчик | Горит | 2 коротких — 1 длинный | 2 коротких — 1 длинный |
| Перегрев термоголовки | Горит | 2 длинных | Нет |
| Ошибка проверки памяти | 4 коротких | Горит | Нет |
| Низкое напряжение | Горит | 3 коротких — 1 длинный | Нет |
| Высокое напряжение | Горит | 4 коротких — 1 длинный | Нет |
| Ошибка проверочной суммы | 4 коротких | 4 коротких — 1 длинный | Нет |
| Ошибка презентера | Горит | 2 коротких — 2 длинных | 2 коротких |
| Ошибка обнаружения черной метки | Горит | 2 длинных — 3 коротких | 2 коротких — 1 длинный |
| Ожидание общего исполнения | Горит | 1 длинный и 1 бесконечно длинный | Нет |
