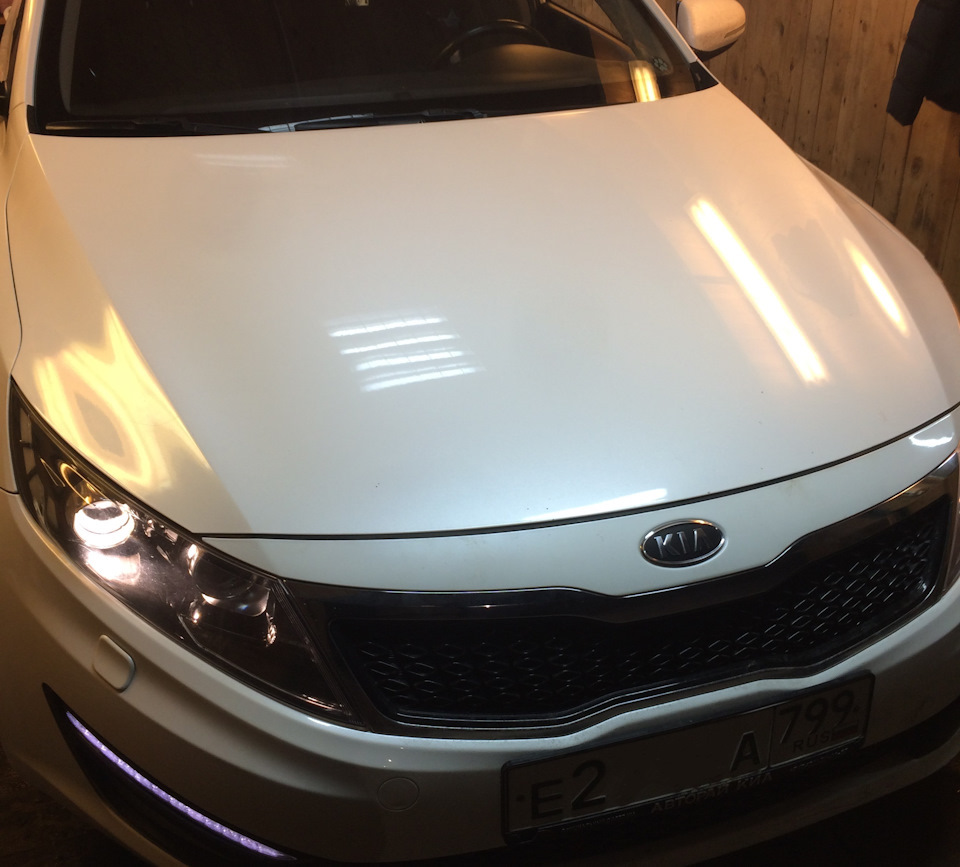

На диагностику приехала Киа Оптима 3

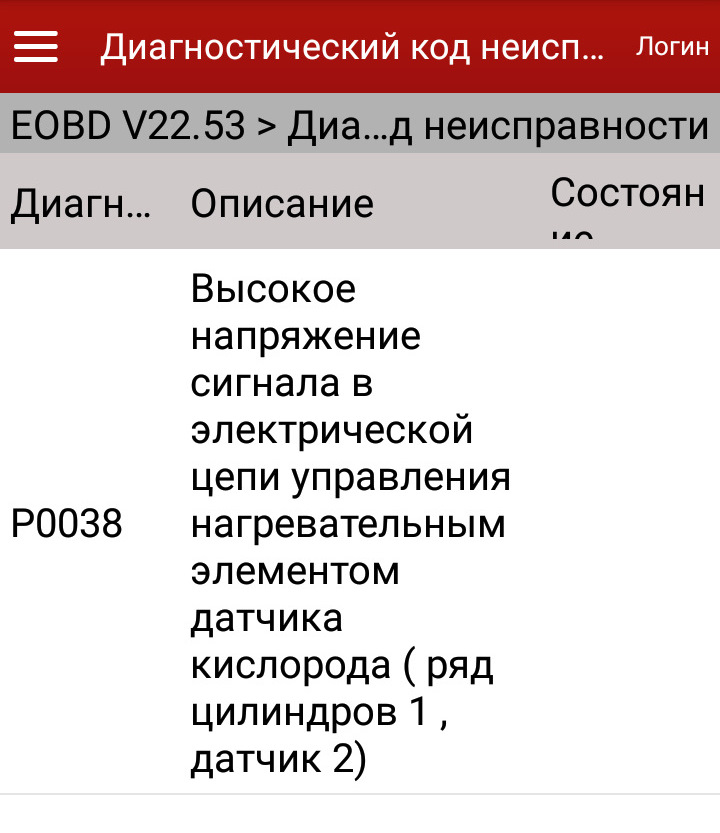

На щитке приборов горел ЧЕК, подключил сканер Launch и увидел ошибку в блоке двигателя Р0038 (Высокое напряжение сигнала в электрической цепи управления нагревательным элементом датчика кислорода Ряд цилиндров 1, Датчик 2). Лямбда после катализатора
Такая ошибка говорит о том что, либо сгорел нагревательный элемент в датчике, либо где-то обрыв провода.

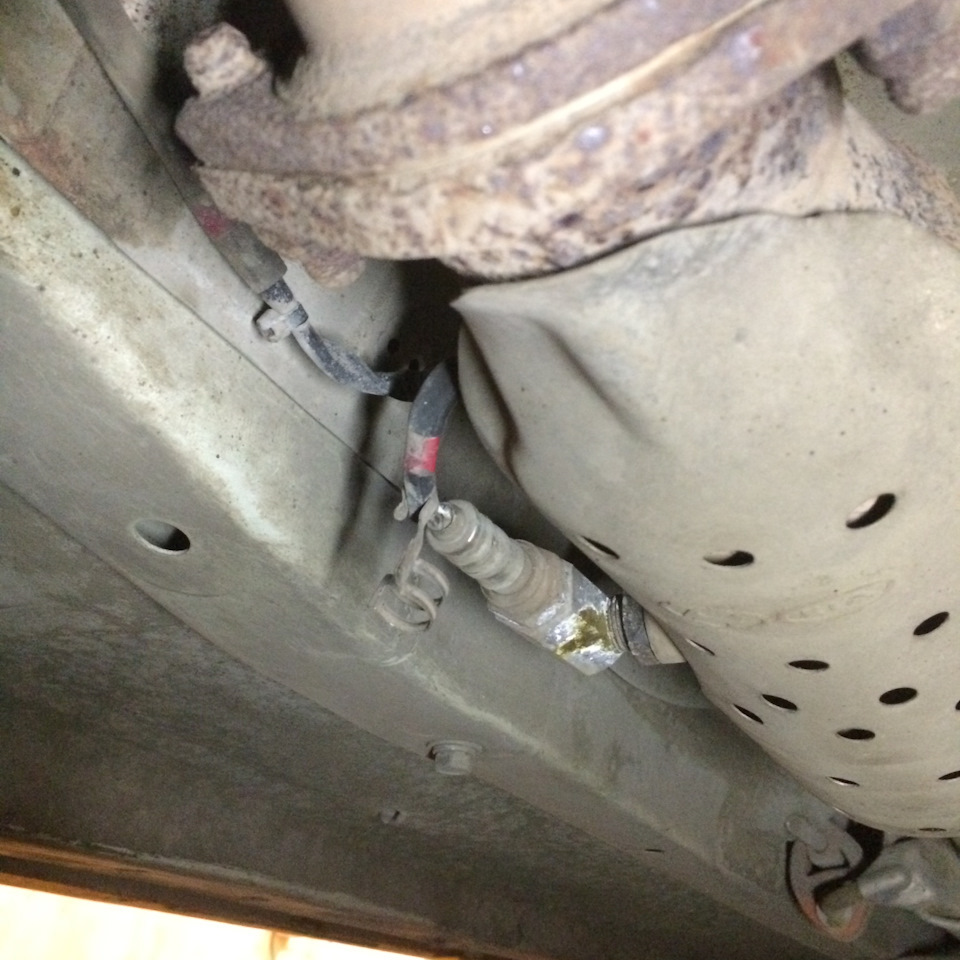

Идем под машину, находим датчик
Осматриваем провода и все становится ясно!
Провод сгнил прямо под корень датчика, поэтому соединять заново уже нечего, датчик под замену!
Нужна диагностика? Абращайся!
Телефон: +7 985 200-98-14
Адрес: г. Королев, мкр. Первомайский, ул. Советская, д.40
WhatsApp
Инстаграм
Мой блог
J H
Член КИА клуба
-
в клубе с 16.09.2010
-
сообщений: 7 071
-
1 678
-
#11
Рабочий диапазон подогреваемого датчика кислорода (HO2S) равен от 350 до 850°C(от 662 до 1562°F). Благодаря использованию подогревателя датчика HO2S значительно уменьшается время, необходимое для активации управления топливом. Регулирование тока через подогреватель осуществляется блоком PCM посредством цепи управления с широтно-импульсной модуляцией. Цепь холодного датчика HO2S имеет низкое сопротивление и по ней протекает сильный ток. С другой стороны, при повышении температуры резистора датчика ток постепенно снижается.
ОПИСАНИЕ ДИАГНОСТИЧЕСКОГО КОДА НЕИСПРАВНОСТИ
Если блок PCM определяет наличие обрыва или КЗ на АКБ в линии управления подогревателем заднего датчика кислорода, он регистрирует код неисправности P0038.
УСЛОВИЕ РЕГИСТРАЦИИ ДИАГНОСТИЧЕСКОГО КОДА НЕИСПРАВНОСТИ
| Позиция | Условие регистрации | Возможная причина | ||||||
| Cтратегия регистрации DTC |
|
|||||||
| Условия активации |
|
|||||||
| Пороговое значение |
|
|||||||
| Время диагностики | ||||||||
| Включенное состояние контрольной лампы неисправности |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Темп.(°F) | Темп.(°F) | Сопротивление нагревателя (Ом) |
| 18 ~ 20 | 64 ~ 82 | 3.3 ~ 4.1 |
ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ ЦЕПИ УПРАВЛЕНИЯ
| 2. | Отсоедините разъем датчика HO2S. |
| 3. | Ключ зажигания в положении «ON», двигатель не работает. |
| 4. | Измерьте напряжение между выводом управления в разъеме жгута подогревателя датчика кислорода и «массой» шасси.
[HR][/HR]Технические характеристики:Около 4,5 В |
| 5. | Отвечает ли напряжение требованиям?
|
Перейдите к следующему шагу, описанному ниже.
ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ КЛЕММ И РАЗЪЕМОВ
| 1. | Многие сбои в электрической системе бывают вызваны неисправностью жгутов проводов и клемм. Кроме того, причиной сбоев могут быть помехи со стороны других электрических систем, а также механические и химические повреждения. |
| 2. | Тщательно проверьте разъемы на предмет ослабленных или ненадежных соединений, а также наличия согнутых контактов, коррозии, загрязнения, износа или повреждения. |
| 3. | Проблема выявлена?
|
ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ КОМПОНЕНТОВ
| 2. | Измерьте сопротивление между выводами питания и управления в разъеме датчика (на стороне компонента). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
| 3. | Соответствует ли сопротивление спецификации?
|
175zil
Новичок
-
в клубе с 05.03.2012
-
сообщений: 20
-
#12
Кислородник
Прочитал номер Кисл.датчика(608-Н15 39210-20650) Кто ,что о нём знает ничего неизвестно
Таёжник
Член КИА клуба
-
в клубе с 14.01.2011
-
сообщений: 4 523
-
796
-
#13
И что даст информация о датчике?!
Нужно проверять цепь подогрева!
К диллеру решать вопрос!
На пальцах грубо:
У датчика четыре провода.
Два информационных.
Два на подогрев датчика (когда еще катализатор холодный нужен подогрев чтобы «правильную» инфу с датчика получать).
Так вот — ошибка по двум проводам подогрева. Слишком высокое сопротивление либо высокий уровень сигнала.
С данной ошибкой блок «уходит в аварию». Т.е. считает что от датчика нет нормальной инфы, следовательно за катализатором следить не реально и использует данные аварийного режима… грубо — душит двигатель, чтобы беречь экологию. Машина тупит и хавает топливо.
Замена самого датчика 90% не требуется.
175zil
Новичок
-
в клубе с 05.03.2012
-
сообщений: 20
-
#14
замена
Кто знает или встречался-кислородник(39210-2G650) можно-ли заменить на БОШЕВСКИЙ или другой?
Таёжник
Член КИА клуба
-
в клубе с 14.01.2011
-
сообщений: 4 523
-
796
-
#15
Корейцы ооочень не любят не родные кислородники.
Это так, к слову, из опыта.
Еще раз: Не спешите покупать новые кислородник! Проверьте проводку.
Десперадо
Член КИА клуба
-
в клубе с 27.05.2012
-
сообщений: 224
-
6
-
#16
После замены двух лямбда зондов первых, наконец сегодня поняли, что вышел из строя Эбу. После подключения к компу стало видно:
1) он получает данные от датчиков, но не отправляются импульсы от Эбу на подогрев датчиков.
Мастер тупо прозванивает разъем ипульса от ЭБу-итог не было 4 сигналов.
2) После нескольких перегазовок датчики ожили, стали приходить данные от датчиков, начались движения вверх вниз на экране. Но подогрев, как не шел на датчики так и не пошел
Десперадо
Член КИА клуба
-
в клубе с 27.05.2012
-
сообщений: 224
-
6
-
#17
Самое интересное, если раньше при провале и троении загорался чек энджин, то щас двиган может троить и глохнуть и чек не загорается. Мастер сказал, все хана ЭБУ. Непонимаю тогда как работает абс есп помощь и спуске с пригорка, если эбу хана?
GiperDrive
Член КИА клуба
-
в клубе с 26.09.2012
-
сообщений: 188
-
33
-
#18
Самое интересное, если раньше при провале и троении загорался чек энджин, то щас двиган может троить и глохнуть и чек не загорается. Мастер сказал, все хана ЭБУ. Непонимаю тогда как работает абс есп помощь и спуске с пригорка, если эбу хана?
потому как все что ты назвал завязано на блоке абс, эбу тут не причем.
AntFen
Член КИА клуба
-
в клубе с 17.11.2011
-
сообщений: 138
-
1
-
#19
потому как все что ты назвал завязано на блоке абс, эбу тут не причем.
ABS то тут причем?
Таёжник
Член КИА клуба
-
в клубе с 14.01.2011
-
сообщений: 4 523
-
796
-
#20
После замены двух лямбда зондов первых, наконец сегодня поняли, что вышел из строя Эбу. После подключения к компу стало видно:
1) он получает данные от датчиков, но не отправляются импульсы от Эбу на подогрев датчиков.
Мастер тупо прозванивает разъем ипульса от ЭБу-итог не было 4 сигналов.
2) После нескольких перегазовок датчики ожили, стали приходить данные от датчиков, начались движения вверх вниз на экране. Но подогрев, как не шел на датчики так и не пошел
Мда-сс… Подогрев импульсный?
К другому мастеру нужно ехать.
Нет подгрева на обе Ля — сразу ЭБУ виноват?
Температура выхлопа при замерах по сигналам Ля?!
05.08.2015 12:35
#1
Оптимизатор
(2339)
Ошибка — Р0038 Цепь управления нагревательным элементом датчика кислорода
Доброго дня, уважаемые, есть у нас технари или кто сталкивался с ней? ошибка Р0038 Цепь управления нагревательным элементом датчика кислорода (ряд 1/датчик 2), высокое напряжение. вопрос простой что делать менять датчик или ???
05.08.2015 17:34
#2
V.I.P.Optimaclub
(56452)
А она у тебя не переделка с газа?
06.08.2015 06:47
#3
Оптимизатор
(2339)
нет, бензин с рождения, ошибка сбрасывается адаптером, до нового завода двигателя не горит, на работу двигателя ни как не влияет ни по расходу ни по динамике ….
06.08.2015 20:25
#4
Местный
(2010)
Это подогрев, он работает только когда пихло холодное, щас не влияет потому как нейтрализатор нагревается быстро, а зимой в -30 может менять смесь на прогрев нейтрализатора.
Бывает такое дело когда нет контакта между транзистором в мозгах и спиралью накала в датчике. Бывает транзюк горит в мозгах.
Проверить можно — найдя распиновку на электросхеме и прозвонив проводку до мозга, или «обманув его».
Как вариант — судя по описанию это второй датчика нейтрализатора, поменяй местами их, если ошибка измениться в описании, т.е. будет такаяже но с другим номером датчика, то его датчик №2 — на замену.
Если ошибка остается — неизменной — обрыв проводки до мозга и проблема с транзюком.
Перед разборкой — проверить разъем на гниль и ржу, если у Вас 2,4 — там второй датчик аж под брюхом, и его поломать или обломить провод — как нех делать….
На 2,0 вроде датчик под пихлом у радиаторов.
Горящая ошибка — не зворово, за ней не заметите отказ других систем мотора, только давления масла….
3 пользователя(ей) сказали cпасибо:
4ervon116 (06.08.2015),RomzesLost (06.08.2015),STB (06.08.2015)
06.08.2015 22:19
#5
Tiempo y Silencio
(62115)
Сообщение от Aleks74
Доброго дня, уважаемые, есть у нас технари или кто сталкивался с ней? ошибка Р0038 Цепь управления нагревательным элементом датчика кислорода (ряд 1/датчик 2), высокое напряжение. вопрос простой что делать менять датчик или ???
http://optimaclub.ru/manual5/content.php?page=680
http://optimaclub.ru/manual5/content.php?page=681лечение
http://optimaclub.ru/manual5/content.php?page=682
http://optimaclub.ru/manual5/content.php?page=683из нашего раздела http://optimaclub.ru/manualobd2.php
Сообщение от Aleks74
3 пользователя(ей) сказали cпасибо:
4ervon116 (06.08.2015),Aleks74 (07.08.2015),N2O (07.08.2015)
17.09.2015 10:22
#6
Оптимизатор
(2339)
Закончилось все заменой датчика, но можно было отделаться «малой кровью» если бы был внимательнее, дело в том что провода фиксируются медной петлей чтоб не болтались так вот ей то изоляция одного провода и была перетерта и пробивала на массу, так что будете под машиной загляните и туда. Фото виновника торжества чуть похзже
На диагностику приехала Киа Оптима 3
На щитке приборов горел ЧЕК, подключил сканер Launch и увидел ошибку в блоке двигателя Р0038 (Высокое напряжение сигнала в электрической цепи управления нагревательным элементом датчика кислорода Ряд цилиндров 1, Датчик 2). Лямбда после катализатора
Такая ошибка говорит о том что, либо сгорел нагревательный элемент в датчике, либо где-то обрыв провода.
Идем под машину, находим датчик
Осматриваем провода и все становится ясно!
Один из проводов идущих на нагреватель просто сгнил
Провод сгнил прямо под корень датчика, поэтому соединять заново уже нечего, датчик под замену!
Нужна диагностика? Абращайся!
Телефон: +7 985 200-98-14
Адрес: г. Королев, мкр. Первомайский, ул. Советская, д.40
WhatsApp
Инстаграм
Мой блог
05.08.2015 12:35
#1
Оптимизатор
(2339)
Ошибка — Р0038 Цепь управления нагревательным элементом датчика кислорода
Доброго дня, уважаемые, есть у нас технари или кто сталкивался с ней? ошибка Р0038 Цепь управления нагревательным элементом датчика кислорода (ряд 1/датчик 2), высокое напряжение. вопрос простой что делать менять датчик или ???
05.08.2015 17:34
#2
V.I.P.Optimaclub
(55252)
А она у тебя не переделка с газа?
06.08.2015 06:47
#3
Оптимизатор
(2339)
нет, бензин с рождения, ошибка сбрасывается адаптером, до нового завода двигателя не горит, на работу двигателя ни как не влияет ни по расходу ни по динамике ….
06.08.2015 20:25
#4
Местный
(2010)
Это подогрев, он работает только когда пихло холодное, щас не влияет потому как нейтрализатор нагревается быстро, а зимой в -30 может менять смесь на прогрев нейтрализатора.
Бывает такое дело когда нет контакта между транзистором в мозгах и спиралью накала в датчике. Бывает транзюк горит в мозгах.
Проверить можно — найдя распиновку на электросхеме и прозвонив проводку до мозга, или «обманув его».
Как вариант — судя по описанию это второй датчика нейтрализатора, поменяй местами их, если ошибка измениться в описании, т.е. будет такаяже но с другим номером датчика, то его датчик №2 — на замену.
Если ошибка остается — неизменной — обрыв проводки до мозга и проблема с транзюком.
Перед разборкой — проверить разъем на гниль и ржу, если у Вас 2,4 — там второй датчик аж под брюхом, и его поломать или обломить провод — как нех делать….
На 2,0 вроде датчик под пихлом у радиаторов.
Горящая ошибка — не зворово, за ней не заметите отказ других систем мотора, только давления масла….
3 пользователя(ей) сказали cпасибо:
4ervon116 (06.08.2015),RomzesLost (06.08.2015),STB (06.08.2015)
06.08.2015 22:19
#5
Tiempo y Silencio
(62115)
Доброго дня, уважаемые, есть у нас технари или кто сталкивался с ней? ошибка Р0038 Цепь управления нагревательным элементом датчика кислорода (ряд 1/датчик 2), высокое напряжение. вопрос простой что делать менять датчик или ???
http://optimaclub.ru/manual5/content.php?page=680
http://optimaclub.ru/manual5/content.php?page=681лечение
http://optimaclub.ru/manual5/content.php?page=682
http://optimaclub.ru/manual5/content.php?page=683из нашего раздела http://optimaclub.ru/manualobd2.php
3 пользователя(ей) сказали cпасибо:
4ervon116 (06.08.2015),Aleks74 (07.08.2015),N2O (07.08.2015)
17.09.2015 10:22
#6
Оптимизатор
(2339)
Закончилось все заменой датчика, но можно было отделаться «малой кровью» если бы был внимательнее, дело в том что провода фиксируются медной петлей чтоб не болтались так вот ей то изоляция одного провода и была перетерта и пробивала на массу, так что будете под машиной загляните и туда. Фото виновника торжества чуть похзже
На чтение 5 мин Просмотров 5.6к.
Рассмотрим подробнее
- Техническое описание и расшифровка ошибки P0038
- Симптомы неисправности
- Причины возникновения ошибки
- Как устранить или сбросить код неисправности P0038
- Диагностика и решение проблем
- Проверка проводки
- Проверка датчика
- На каких автомобилях чаще встречается данная проблема
- Видео
Код ошибки P0038 звучит как «высокий уровень сигнала в цепи управления нагревателем датчика кислорода (Банк 1, Датчик 2)». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «HO2S Heater Oxygen Sensor Control Circuit High (Bank 1, Sensor 2)».
Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0038 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.
В автомобилях для определения содержания кислорода в выхлопной системе до и после каталитических нейтрализаторов используются подогреваемые кислородные датчики (HO₂S). Они используют обратную связь для регулировки топливной системы. Чтобы поддерживать оптимальное соотношение воздушно-топливной смеси 14,7:1.
В кислородных датчиках используется цепь нагрева датчика для более быстрой работы обратной связи с модулем управления. Датчик кислорода может использовать три или четыре провода в зависимости от автомобиля.
Два обычно используются для обратной связи с модулем управления трансмиссией (PCM). А другие провода предназначены для нагревателя и питания нагретой цепи. Трехпроводные датчики обычно заземляются через выхлопную систему. А четырехпроводные имеют отдельный провод заземления.
Код P0038 относится к датчику после каталитического нейтрализатора Банк 1, который находится на стороне двигателя с цилиндром №1. Ошибка означает, что проблема с нагревательным элементом датчика HO₂S не устранена. Этот код срабатывает, когда в цепи нагрева датчика кислорода обнаружен высокий уровень сигнала.
Симптомы неисправности
Основным симптомом появления ошибки P0038 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».
Также они могут проявляться как:
- Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
- В некоторых случаях, модуль управления двигателем (ECM) может перевести автомобиль в аварийный режим работы.
- Иногда симптомы могут отсутствовать, несмотря на сохраненный код неисправности.
При появлении кода неисправности P0038, автомобиль может продолжить движение, но проблему необходимо устранить как можно скорее. Чтобы предотвратить потенциальные проблемы, такие как отказ контура датчика и повышенный расход топлива. При долгом игнорировании проблемы, возможна неустойчивая работа двигателя, а также повреждение других компонентов.
Причины возникновения ошибки
Код P0038 может означать, что произошла одна или несколько следующих проблем:
- Обрыв провода питания, заземления или цепи нагревателя датчика O₂.
- Неисправный нагреватель датчика O₂.
- Повреждение или износ разъемов, идущих к датчику.
- Иногда причиной является неисправный модуль PCM.
Коды высокого входного сигнала цепи иногда являются результатом низкого напряжения батареи. А также плохих соединений между электрическими разъемами или ранее отремонтированной проводки. Также не исключена коррозия электрических разъемов.
Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0038:
- Очистите коды ошибок с памяти компьютера автомобиля.
- Проведите тест-драйва автомобиля, чтобы выяснить, появляется ли код P0038 снова.
- Выполните визуальный осмотр и при необходимости отремонтируйте или замените поврежденные электрические провода.
- Проверьте заземление, при необходимости устраните проблему.
- В случае проблемы с PCM, перепрограммируйте или замените модуль управления двигателем.
Диагностика и решение проблем
Неисправность P0038 может быть вызвана только цепью нагревателя кислородного датчика или самим датчиком. Диагностику обычно начинают с проверки проводки датчика. Обычно датчик кислорода с подогревом идет с четырьмя проводами.
Два провода идут прямо к цепи нагревателя, а два других для питания и заземления датчика. Вам может понадобиться электрическая схема вашего автомобиля. Чтобы быть уверенным, что вы проверяете правильный набор проводов.
Проверка проводки
Проверьте цепь нагревателя с помощью цифрового мультиметра или вольтомметра. Сверьтесь со схемой проводки автомобиля, чтобы определить точные контакты разъема, на котором установлено заземление.
Показания должны быть близки к напряжению батареи. Если это не так, то скорее всего существует проблема с питанием датчика.
Также необходимо проверить заземление. Для этого необходимо положительную клемму аккумулятора соединить с красным проводом мультиметра. А черный провод к заземлению, чтобы проверить заземление цепи. Результат должен быть 12 В, если нет, то это указывает на проблему заземления на датчике.
Проверка датчика
Если питание и заземление в порядке, то следующий вариант проверить нагревательный элемент датчика. Чтобы определить, есть ли у него обрыв цепи или высокое сопротивление.
Установите вольтомметр на шкале Ом, проверьте сопротивление цепи нагревателя, используя электрическую схему в качестве справки.
Убедитесь, что вы отключили кислородный датчик O₂. Цепь нагревателя внутри датчика должна иметь небольшое сопротивление. Превышение предельного значения указывает на обрыв в нагревательной части. Поэтому датчик кислорода придется заменить.
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P0038 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:
- Audi
- Chevrolet
- Chrysler (Крайслер Пацифика, ПТ Крузер, Себринг, Таун Кантри)
- Dodge (Додж Дарт, Калибр, Караван, Неон, Стратус)
- Ford
- Honda
- Hyundai (Хендай Санта фе, Соната, Туксон, Элантра, ix35)
- Jeep (Джип Вранглер, Либерти, Патриот)
- Kia (Киа Оптима, Рио, Сид, Соренто, Спортейдж)
- Lifan (Лифан Бриз)
- Mazda (Мазда 3, Мазда 6)
- Nissan
- Opel (Опель Корса)
- Subaru
- Toyota (Тойота Авенсис, Приус, Рав4)
- Volkswagen (Фольксваген Пассат)
- Vortex (Вортекс Тинго)
- Волга Сайбер
- Лада Калина, Нива
С кодом неисправности Р0038 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0031, P0032, P0036, P0037, P0052, P0058, P0138, P0170, P0420, P0447, P0501.
Видео
J H
Член КИА клуба
-
в клубе с 16.09.2010
-
сообщений: 7 071
-
1 678
-
#11
Рабочий диапазон подогреваемого датчика кислорода (HO2S) равен от 350 до 850°C(от 662 до 1562°F). Благодаря использованию подогревателя датчика HO2S значительно уменьшается время, необходимое для активации управления топливом. Регулирование тока через подогреватель осуществляется блоком PCM посредством цепи управления с широтно-импульсной модуляцией. Цепь холодного датчика HO2S имеет низкое сопротивление и по ней протекает сильный ток. С другой стороны, при повышении температуры резистора датчика ток постепенно снижается.
ОПИСАНИЕ ДИАГНОСТИЧЕСКОГО КОДА НЕИСПРАВНОСТИ
Если блок PCM определяет наличие обрыва или КЗ на АКБ в линии управления подогревателем заднего датчика кислорода, он регистрирует код неисправности P0038.
УСЛОВИЕ РЕГИСТРАЦИИ ДИАГНОСТИЧЕСКОГО КОДА НЕИСПРАВНОСТИ
| Позиция | Условие регистрации | Возможная причина | ||||||
| Cтратегия регистрации DTC |
|
|||||||
| Условия активации |
|
|||||||
| Пороговое значение |
|
|||||||
| Время диагностики | ||||||||
| Включенное состояние контрольной лампы неисправности |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Темп.(°F) | Темп.(°F) | Сопротивление нагревателя (Ом) |
| 18 ~ 20 | 64 ~ 82 | 3.3 ~ 4.1 |
ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ ЦЕПИ УПРАВЛЕНИЯ
| 2. | Отсоедините разъем датчика HO2S. |
| 3. | Ключ зажигания в положении «ON», двигатель не работает. |
| 4. | Измерьте напряжение между выводом управления в разъеме жгута подогревателя датчика кислорода и «массой» шасси.
[HR][/HR]Технические характеристики:Около 4,5 В |
| 5. | Отвечает ли напряжение требованиям?
|
ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ КЛЕММ И РАЗЪЕМОВ
| 1. | Многие сбои в электрической системе бывают вызваны неисправностью жгутов проводов и клемм. Кроме того, причиной сбоев могут быть помехи со стороны других электрических систем, а также механические и химические повреждения. |
| 2. | Тщательно проверьте разъемы на предмет ослабленных или ненадежных соединений, а также наличия согнутых контактов, коррозии, загрязнения, износа или повреждения. |
| 3. | Проблема выявлена?
|
ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ КОМПОНЕНТОВ
| 2. | Измерьте сопротивление между выводами питания и управления в разъеме датчика (на стороне компонента). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
| 3. | Соответствует ли сопротивление спецификации?
|
175zil
Новичок
-
в клубе с 05.03.2012
-
сообщений: 20
-
#12
Кислородник
Прочитал номер Кисл.датчика(608-Н15 39210-20650) Кто ,что о нём знает ничего неизвестно
Таёжник
Член КИА клуба
-
в клубе с 14.01.2011
-
сообщений: 4 523
-
796
-
#13
И что даст информация о датчике?!
Нужно проверять цепь подогрева!
К диллеру решать вопрос!
На пальцах грубо:
У датчика четыре провода.
Два информационных.
Два на подогрев датчика (когда еще катализатор холодный нужен подогрев чтобы «правильную» инфу с датчика получать).
Так вот — ошибка по двум проводам подогрева. Слишком высокое сопротивление либо высокий уровень сигнала.
С данной ошибкой блок «уходит в аварию». Т.е. считает что от датчика нет нормальной инфы, следовательно за катализатором следить не реально и использует данные аварийного режима… грубо — душит двигатель, чтобы беречь экологию. Машина тупит и хавает топливо.
Замена самого датчика 90% не требуется.
175zil
Новичок
-
в клубе с 05.03.2012
-
сообщений: 20
-
#14
замена
Кто знает или встречался-кислородник(39210-2G650) можно-ли заменить на БОШЕВСКИЙ или другой?
Таёжник
Член КИА клуба
-
в клубе с 14.01.2011
-
сообщений: 4 523
-
796
-
#15
Корейцы ооочень не любят не родные кислородники.
Это так, к слову, из опыта.
Еще раз: Не спешите покупать новые кислородник! Проверьте проводку.
Десперадо
Член КИА клуба
-
в клубе с 27.05.2012
-
сообщений: 224
-
6
-
#16
После замены двух лямбда зондов первых, наконец сегодня поняли, что вышел из строя Эбу. После подключения к компу стало видно:
1) он получает данные от датчиков, но не отправляются импульсы от Эбу на подогрев датчиков.
Мастер тупо прозванивает разъем ипульса от ЭБу-итог не было 4 сигналов.
2) После нескольких перегазовок датчики ожили, стали приходить данные от датчиков, начались движения вверх вниз на экране. Но подогрев, как не шел на датчики так и не пошел
Десперадо
Член КИА клуба
-
в клубе с 27.05.2012
-
сообщений: 224
-
6
-
#17
Самое интересное, если раньше при провале и троении загорался чек энджин, то щас двиган может троить и глохнуть и чек не загорается. Мастер сказал, все хана ЭБУ. Непонимаю тогда как работает абс есп помощь и спуске с пригорка, если эбу хана?
GiperDrive
Член КИА клуба
-
в клубе с 26.09.2012
-
сообщений: 188
-
33
-
#18
Самое интересное, если раньше при провале и троении загорался чек энджин, то щас двиган может троить и глохнуть и чек не загорается. Мастер сказал, все хана ЭБУ. Непонимаю тогда как работает абс есп помощь и спуске с пригорка, если эбу хана?
потому как все что ты назвал завязано на блоке абс, эбу тут не причем.
AntFen
Член КИА клуба
-
в клубе с 17.11.2011
-
сообщений: 138
-
1
-
#19
потому как все что ты назвал завязано на блоке абс, эбу тут не причем.
ABS то тут причем?
Таёжник
Член КИА клуба
-
в клубе с 14.01.2011
-
сообщений: 4 523
-
796
-
#20
После замены двух лямбда зондов первых, наконец сегодня поняли, что вышел из строя Эбу. После подключения к компу стало видно:
1) он получает данные от датчиков, но не отправляются импульсы от Эбу на подогрев датчиков.
Мастер тупо прозванивает разъем ипульса от ЭБу-итог не было 4 сигналов.
2) После нескольких перегазовок датчики ожили, стали приходить данные от датчиков, начались движения вверх вниз на экране. Но подогрев, как не шел на датчики так и не пошел
Мда-сс… Подогрев импульсный?
К другому мастеру нужно ехать.
Нет подгрева на обе Ля — сразу ЭБУ виноват?
Температура выхлопа при замерах по сигналам Ля?!
Ошибка P0038 — Нагреватель датчика кислорода 2, банк 1 — высокое напряжение цепи
Определение кода ошибки P0038
Ошибка P0038 указывает на высокое напряжение в цепи нагревателя датчика кислорода 2 (банк 1).
Что означает ошибка P0038
Ошибка P0038 является общим кодом ошибки, который указывает на то, что модуль управления двигателем (ECM) обнаружил слишком высокое напряжение в цепи нагревателя датчика кислорода 2 (банк 1). ECM автомобиля использует датчик кислорода для контроля содержания кислорода в выхлопных газах автомобиля. ECM использует сигнал, полученный от датчика кислорода, для регулирования соотношения топлива и воздуха в смеси двигателя. Самое оптимальное соотношение воздуха и топлива в смеси, подаваемой в цилиндры двигателя, составляет 14,7:1. Именно такое соотношение необходимо для достижения максимальной мощности двигателя и оптимального расхода топлива.
Нагреватель датчика кислорода используется для нагрева внутренних компонентов датчика кислорода для обеспечения более быстрой обратной связи с ECM автомобиля. Это необходимо для снижения выбросов вредных веществ с отработавшими газами автомобиля при запуске двигателя, особенно если двигатель запускается в холодном состоянии.
Причины возникновения ошибки P0038
Ошибка P0038 появится, если ECM автомобиля обнаружит слишком высокое (по сравнению со значением, указанным в технических условиях производителя) напряжение в цепи нагревателя датчика кислорода 2 (банк 1). Наиболее распространенными причинами возникновения данной ошибки являются неисправность подогреваемого датчика кислорода, а также повреждение соответствующих электрических проводов или разъема. В редких случаях проблема может заключаться в неисправности модуля управления двигателем (ECM).
Каковы симптомы ошибки P0038?
- При появлении данной ошибки на приборной панели автомобиля загорится индикатор Check Engine, указывающий на наличие неисправности.
- Если ECM автомобиля обнаружит высокое напряжение в цепи нагревателя датчика кислорода, он переведет двигатель в аварийный режим.
- Пребывание в аварийном режиме может привести к возникновению ряда проблем с управляемостью автомобиля, которые могут варьироваться в зависимости от марки и модели автомобиля.
- Автомобиль будет оставаться в аварийном режиме до тех пор, пока ошибка не будет устранена.
- Возможно падение мощности, неровный холостой ход, а также неустойчивая работа двигателя.
Как механик диагностирует ошибку P0038?
- Сначала механик считает все сохраненные данные и коды ошибок с помощью сканера OBD-II. Затем он очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли код P0038 снова.
- Если код ошибки появится снова, механик визуально осмотрит подогреваемый датчик кислорода на наличие повреждений, а также проверит заземление и измерит напряжение на датчике.
- После этого механик тщательно проверит соответствующие электрические провода, которые могли повредиться вследствие чрезмерного нагрева из-за высокой температуры выхлопных газов.
Частые ошибки при диагностировании кода P0038
- Поспешная замена подогреваемого датчика кислорода без предварительной проверки соответствующих электрических проводов
- Пренебрежение проверкой заземления, а также того, поступает ли напряжение (12 вольт) на датчик кислорода
- Пренебрежение проверкой разъема подогреваемого датчика кислорода
Насколько серьезной является ошибка P0038?
При появлении ошибки P0038 на приборной панели автомобиля загорится индикатор Check Engine, указывающий на наличие неисправности. Выход из строя подогреваемого датчика кислорода может привести к тому, что ECM автомобиля не сможет регулировать соотношение топлива и воздуха в смеси двигателя надлежащим образом Двигатель автомобиля может работать неустойчиво. Также возможно увеличение расхода топлива и повреждение других компонентов автомобиля. При обнаружении данного кода рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.
Часто если индикатор Check Engine загорается сразу после запуска двигателя, систему OBD-II можно перезапустить и автомобиль продолжит работать нормально.
Какой ремонт может исправить ошибку P0038?
Для устранения ошибки P0038 может потребоваться:
- Очистка кодов ошибок с памяти ECM и проведение тест-драйва автомобиля, чтобы выяснить, появляется ли код P0038 снова
- Замена подогреваемого датчика кислорода 2 (банк 1)
- Ремонт или замена электрических проводов или разъема подогреваемого датчика кислорода 2 (банк 1)
- Замена предохранителя в цепи нагревателя датчика кислорода 2 (банк 1)
- В редких случаях, замена модуля управления двигателем (ECM)
Дополнительные комментарии для устранения ошибки P0038
Многие автомобили с большим пробегом (как правило, более 150 000 километров) имеют кратковременные проблемы с датчиками, которые обычно возникают при запуске двигателя или длительной нагрузке на трансмиссию. Часто если загорается индикатор Check Engine, но автомобиль продолжает работать нормально, систему OBD-II можно перезапустить и проблема будет решена. Именно поэтому важно проверять наличие кода ошибки с помощью сканера и очищать код с памяти компьютера перед выполнением каких-либо ремонтных работ.
Нужна помощь с кодом ошибки P0038?
Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89
Похожие статьи
1 905
P0038 высокое напряжение цепи управления подогревателем датчика кислорода Bank 1, Sensor 2 автомобилей KIA
Возможные причины
- Неисправен подогреватель датчика кислорода Банк 1 Датчик 2
- Обрыв или короткое замыкание проводки подогревателя кислородного датчика Банк 1
- Сгорел предохранитель датчика кислорода Банк 1 Датчик 2
- Окисленный контакт в разъеме датчика кислорода Bank 1, Sensor 2
- Неисправный модуль управления двигателем (ECM) автомобиля КИА
Ошибка P0038 означает, что проблема находится в цепи управления подогревателем датчика кислорода. Влага может попасть в разъем датчика кислорода и привести к тому, что перегорает предохранитель датчика кислорода. Часто причиной ошибки является перегоревший предохранитель. Перед заменой датчика кислорода необходимо проверить состояние предохранителей и разъемов проводки кислородного датчика.
Ошибка P0038 фиксируется если блок управления двигателем определяет высокое напряжение в цепи управления подогревом датчика кислорода.
Возможные симптомы ошибки в КИА:
Горит предупреждение «Check Engine».
Описание ошибки P0038 KIA
Минимальная рабочая температура датчика кислорода – около 400 градусов. Чем быстрее датчик кислорода достигнет этой температуры, тем быстрее он начнет давать точные данные блоку управления двигателем (ECM).
Чтобы получить требуемую температуру, подогреватель встроен внутрь кислородного датчика. Блок управления двигателем корректирует нагреватель на основании информации поступаемой от датчика температуры охлаждающей жидкости и нагрузки двигателя. Кроме коррекции он контролирует уровень напряжения на нагревателе и определяет состояние цепи, сравнивая полученный сигнал с эталонным, запрограммированным на заводе.
Найдена следующая информация по ошибке P0038 для автомобиля KIA OPTIMA (2010-2015), TF:
На русском языке:
Подогреваемый кислородный датчик 2, банк 1, управление нагревателем — высокое напряжение цепи
На английском языке:
HO2S Heater Control Circuit High Bank 1 Sensor 2
Вы можете задать вопрос или поделиться опытом устранения ошибки P0038 на автомобиле KIA с другими пользователями.
Возможную причину возникновения и советы по устранению можно найти в каталоге причин и советов:
Найти причину >>>
Ошибки (коды ошибок) полученные от прибора, сканера требуют правильной интерпретации информации, дабы не тратить время и деньги на замену работающих элементов автомобиля.
Проблема зачастую кроется намного глубже чем кажется на первый взгляд. Это& вызвано теми обстоятельствами, что информационные сообщения содержат, как было выше сказано, косвенную информацию о нарушении работы системы.
Может быть полезным для решения вопроса по устранению неисправности у KIA Optima (TF):
P0038 устанавливается, когда контроллер ЭСУД обнаруживает чрезмерно высокое напряжение в цепи нагревателя датчика кислорода с подогревом.
Возможные причины возникновения ошибки P0038: Неисправный датчик кислорода с подогревом (H2OS), ряд 1, датчик 2; Датчик подогреваемого кислородного датчика (H2OS), ряд 1, предохранитель датчика 2; Нагреваемый датчик кислорода (H2OS), ряд 1, жгут проводов датчика 2 разомкнут или замкнут; Датчик кислорода с подогревом (H2OS), ряд 1, цепь датчика 2, плохое электрическое соединение; Неисправный модуль управления двигателем (ECM).
Датчики кислорода (O2S) или датчики кислорода с подогревом (HO2S) должны достигать минимальной рабочей температуры 750 градусов F для получения точного сигнала напряжения. Чем быстрее нагретый датчик кислорода достигает такой температуры, тем быстрее датчик начнет отправлять точный сигнал в модуль управления двигателем (ECM). Для достижения требуемой температуры внутри подогреваемого кислородного датчика включен нагревательный элемент. Контроллер ЭСУД управляет нагревательным нагревательным элементом кислородного датчика на основании сигналов температуры охлаждающей жидкости и нагрузки на двигатель. Контроллер ЭСУД управляет цепью нагревательного элемента, пропуская ток на землю. Контроллер ЭСУД контролирует сигнал напряжения, полученный через цепь нагревательного элемента, и определяет состояние цепи, сравнивая обнаруженное напряжение с заводскими характеристиками.
Причины возникновения ошибки P0038 на KIA
Найдено значений ошибки: 1
Повышенное напряжение, зарегистрированное на линии управления подогревателем кислородного регулятора. Надо тестировать целостность проводки датчика с маркировкой 2, установленного в первом ряду двигателя
Если при диагностике обнаружено несколько ошибок, то их следует устранять в порядке обнаружения сканером. После устранения причины воникновения ошибки произведите их чистку и выполните тест-драйв автомобиля.
Что означает ошибка P0038?
На некоторых моделях автомобилей значения кодов ошибок могут отличаться. В большинстве случаев ошибка P0038 означает следующее:
Ошибка P0038 является общим кодом ошибки, который указывает на то, что модуль управления двигателем (ECM) обнаружил слишком высокое напряжение в цепи нагревателя датчика кислорода 2 (банк 1). ECM автомобиля использует датчик кислорода для контроля содержания кислорода в выхлопных газах автомобиля. ECM использует сигнал, полученный от датчика кислорода, для регулирования соотношения топлива и воздуха в смеси двигателя. Самое оптимальное соотношение воздуха и топлива в смеси, подаваемой в цилиндры двигателя, составляет 14,7:1. Именно такое соотношение необходимо для достижения максимальной мощности двигателя и оптимального расхода топлива.
Нагреватель датчика кислорода используется для нагрева внутренних компонентов датчика кислорода для обеспечения более быстрой обратной связи с ECM автомобиля. Это необходимо для снижения выбросов вредных веществ с отработавшими газами автомобиля при запуске двигателя, особенно если двигатель запускается в холодном состоянии.
Частая причина возникновения ошибки P0038
Ошибка P0038 появится, если ECM автомобиля обнаружит слишком высокое (по сравнению со значением, указанным в технических условиях производителя) напряжение в цепи нагревателя датчика кислорода 2 (банк 1). Наиболее распространенными причинами возникновения данной ошибки являются неисправность подогреваемого датчика кислорода, а также повреждение соответствующих электрических проводов или разъема. В редких случаях проблема может заключаться в неисправности модуля управления двигателем (ECM).
Как можно исправить ошибку P0038?
- Очистка кодов ошибок с памяти ECM и проведение тест-драйва автомобиля, чтобы выяснить, появляется ли код P0038 снова;
- Замена подогреваемого датчика кислорода 2 (банк 1);
- Ремонт или замена электрических проводов или разъема подогреваемого датчика кислорода 2 (банк 1);
- Замена предохранителя в цепи нагревателя датчика кислорода 2 (банк 1);
- В редких случаях, замена модуля управления двигателем (ECM);
Ошибка P0038 найдена у автомобилей:
Другие ошибки возникающие на KIA
- U3FFF
- U1111
- U1112
- U0416
- U0155
- U0122
- U0106
- U0101
- U0019
- U0001
- P3000
- P2704
- P252F
- P250B
- P250F
- P242F
- P2264
- P2191
- P2192
- P2188
- P2159
- P2127
- P2119
- P2118
- P2110
- P2096
- P2020
- P1832
- P1830
- P1822
Нашли неточность или ошибку? Помогите нам улучшить материал!
Рекомендованные сообщения
2.0 Бензин G4GC. Появилась ошибка P0038(— Замыкание на источник питания нагревательного элемента кислородного датчика, плохой контакт в разъеме,- Кислородный датчик (S2), нагреватель,- Предохранитель SNSR,- Электронный блок управления двигателем.) Датчик был заменен на универсальный,цепи проверены,остался вопрос по взаимозаменяемости датчиков и исправности ECU.
Поделиться сообщением
Ссылка на сообщение
Поделиться на других сайтах
Это что за глупый вопрос????
Поделиться сообщением
Ссылка на сообщение
Поделиться на других сайтах
Хорошо. Сформулирую по другому. В каких пределах должен находится ток нагревательного элемента, чтобы ECU распознавал его исправным?
Поделиться сообщением
Ссылка на сообщение
Поделиться на других сайтах
перед тем как вы забраковали дк,вы проверили сопротивление нагревателя,приходит ли 12 вольт на нагреватель,и тогда вы бы ответили на свой вопрос.
Изменено 2 июля 2013 пользователем rav45
Поделиться сообщением
Ссылка на сообщение
Поделиться на других сайтах
все проверено на старом ДК обрыв накала(заменен) , питание приходит , на управляющем накалом выводе ЭБУ +14в. В текущих параметрах блока
указано время включения накала 130 мс,спустя несколько секунд 90 мс , потом 50мс. потом 0. потом появляется код ошибки.
Поделиться сообщением
Ссылка на сообщение
Поделиться на других сайтах
если это (S2) то сопротивление нагревателя дк должно быть от 13-18 ом
Поделиться сообщением
Ссылка на сообщение
Поделиться на других сайтах
1.Прозвони провод между 4 пином на ДК и 9 ЭБУ.
2.Заж. вкл. и проверить напругу с 4 пина ДК и массой
3 Если нормально, то ДК под замену. сейчас 90 % универсальных дерьмо. Лучше вазовскую приколхозить. По моему должна 133 подойти, надо пробовать).
Поделиться сообщением
Ссылка на сообщение
Поделиться на других сайтах
Вазовские (бошевские) датчики работают без всяких проблем на этих моделях. До ката и после него
Поделиться сообщением
Ссылка на сообщение
Поделиться на других сайтах
Перестаньте советовать ерунду!!!!!!!! Если бы было все так просто, на Лексусы тогда тоже ставили бы кислородники от ВАЗов. Вопрос, какой из универсальных Вы поставили? т.е №. Насколько я понял это БОШ.
Поделиться сообщением
Ссылка на сообщение
Поделиться на других сайтах
У нынешних датчиков кислорода переключающегося типа не столь
если это (S2) то сопротивление нагревателя дк должно быть от 13-18 ом
По моим данным 3-4 Ом при 20 град.
Изменено 5 июля 2013 пользователем ак58
Поделиться сообщением
Ссылка на сообщение
Поделиться на других сайтах
Создайте аккаунт или войдите в него для комментирования
Вы должны быть пользователем, чтобы оставить комментарий
Описание ошибки P0038
Для управления выбросами таких составляющих ОГ, как CO, HC и NOx, осуществляется контроль концентрации кислорода в ОГ с помощью подогреваемых датчиков кислорода (HO2S), устанавливаемых на передней и задней стороне каталитического нейтрализатора. Сигнал переднего датчика кислорода используется для управления отношением воздух/топливо (обратная связь управления топливом), сигнал заднего датчика используется для контроля правильности функционирования переднего датчика и нейтрализатора. Для обеспечения обратной связи в системе управления топливом и правильности функционирования этой системы температура датчика кислорода должна быть выше определенного минимального значения. В датчике кислорода имеется нагревательный элемент, благодаря которому удается уменьшить время прогрева датчика и обеспечить надежность его функционирования во всех режимах эксплуатации автомобиля. Управление этим нагревательным элементом осуществляется ЭБУД с помощью импульсного сигнала, модулируемого по коэффициенту заполнения. Питание на нагревательный элемент подается от главного реле, а его активация осуществляется ЭБУД путем подключения к цепи «массы». При обнаружении КЗ на питание в цепи управления нагревательным элементом ЭБУД регистрирует код P0038.
Возможная причина ошибки P0038
Плохой контакт
Короткое замыкание на массу в цепи управления
S2 задний датчик кислорода
На чтение 5 мин Просмотров 7.4к.
Рассмотрим подробнее
- Техническое описание и расшифровка ошибки P0038
- Симптомы неисправности
- Причины возникновения ошибки
- Как устранить или сбросить код неисправности P0038
- Диагностика и решение проблем
- Проверка проводки
- Проверка датчика
- На каких автомобилях чаще встречается данная проблема
- Видео
Код ошибки P0038 звучит как «высокий уровень сигнала в цепи управления нагревателем датчика кислорода (Банк 1, Датчик 2)». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «HO2S Heater Oxygen Sensor Control Circuit High (Bank 1, Sensor 2)».
Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0038 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.
В автомобилях для определения содержания кислорода в выхлопной системе до и после каталитических нейтрализаторов используются подогреваемые кислородные датчики (HO₂S). Они используют обратную связь для регулировки топливной системы. Чтобы поддерживать оптимальное соотношение воздушно-топливной смеси 14,7:1.
В кислородных датчиках используется цепь нагрева датчика для более быстрой работы обратной связи с модулем управления. Датчик кислорода может использовать три или четыре провода в зависимости от автомобиля.
Два обычно используются для обратной связи с модулем управления трансмиссией (PCM). А другие провода предназначены для нагревателя и питания нагретой цепи. Трехпроводные датчики обычно заземляются через выхлопную систему. А четырехпроводные имеют отдельный провод заземления.
Код P0038 относится к датчику после каталитического нейтрализатора Банк 1, который находится на стороне двигателя с цилиндром №1. Ошибка означает, что проблема с нагревательным элементом датчика HO₂S не устранена. Этот код срабатывает, когда в цепи нагрева датчика кислорода обнаружен высокий уровень сигнала.
Симптомы неисправности
Основным симптомом появления ошибки P0038 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».
Также они могут проявляться как:
- Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
- В некоторых случаях, модуль управления двигателем (ECM) может перевести автомобиль в аварийный режим работы.
- Иногда симптомы могут отсутствовать, несмотря на сохраненный код неисправности.
При появлении кода неисправности P0038, автомобиль может продолжить движение, но проблему необходимо устранить как можно скорее. Чтобы предотвратить потенциальные проблемы, такие как отказ контура датчика и повышенный расход топлива. При долгом игнорировании проблемы, возможна неустойчивая работа двигателя, а также повреждение других компонентов.
Причины возникновения ошибки
Код P0038 может означать, что произошла одна или несколько следующих проблем:
- Обрыв провода питания, заземления или цепи нагревателя датчика O₂.
- Неисправный нагреватель датчика O₂.
- Повреждение или износ разъемов, идущих к датчику.
- Иногда причиной является неисправный модуль PCM.
Коды высокого входного сигнала цепи иногда являются результатом низкого напряжения батареи. А также плохих соединений между электрическими разъемами или ранее отремонтированной проводки. Также не исключена коррозия электрических разъемов.
Как устранить или сбросить код неисправности P0038
Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0038:
- Очистите коды ошибок с памяти компьютера автомобиля.
- Проведите тест-драйва автомобиля, чтобы выяснить, появляется ли код P0038 снова.
- Выполните визуальный осмотр и при необходимости отремонтируйте или замените поврежденные электрические провода.
- Проверьте заземление, при необходимости устраните проблему.
- В случае проблемы с PCM, перепрограммируйте или замените модуль управления двигателем.
Диагностика и решение проблем
Неисправность P0038 может быть вызвана только цепью нагревателя кислородного датчика или самим датчиком. Диагностику обычно начинают с проверки проводки датчика. Обычно датчик кислорода с подогревом идет с четырьмя проводами.
Два провода идут прямо к цепи нагревателя, а два других для питания и заземления датчика. Вам может понадобиться электрическая схема вашего автомобиля. Чтобы быть уверенным, что вы проверяете правильный набор проводов.
Проверка проводки
Проверьте цепь нагревателя с помощью цифрового мультиметра или вольтомметра. Сверьтесь со схемой проводки автомобиля, чтобы определить точные контакты разъема, на котором установлено заземление.
Показания должны быть близки к напряжению батареи. Если это не так, то скорее всего существует проблема с питанием датчика.
Также необходимо проверить заземление. Для этого необходимо положительную клемму аккумулятора соединить с красным проводом мультиметра. А черный провод к заземлению, чтобы проверить заземление цепи. Результат должен быть 12 В, если нет, то это указывает на проблему заземления на датчике.
Проверка датчика
Если питание и заземление в порядке, то следующий вариант проверить нагревательный элемент датчика. Чтобы определить, есть ли у него обрыв цепи или высокое сопротивление.
Установите вольтомметр на шкале Ом, проверьте сопротивление цепи нагревателя, используя электрическую схему в качестве справки.
Убедитесь, что вы отключили кислородный датчик O₂. Цепь нагревателя внутри датчика должна иметь небольшое сопротивление. Превышение предельного значения указывает на обрыв в нагревательной части. Поэтому датчик кислорода придется заменить.
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P0038 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:
- Audi
- Chevrolet
- Chrysler (Крайслер Пацифика, ПТ Крузер, Себринг, Таун Кантри)
- Dodge (Додж Дарт, Калибр, Караван, Неон, Стратус)
- Ford
- Honda
- Hyundai (Хендай Санта фе, Соната, Туксон, Элантра, ix35)
- Jeep (Джип Вранглер, Либерти, Патриот)
- Kia (Киа Оптима, Рио, Сид, Соренто, Спортейдж)
- Lifan (Лифан Бриз)
- Mazda (Мазда 3, Мазда 6)
- Nissan
- Opel (Опель Корса)
- Subaru
- Toyota (Тойота Авенсис, Приус, Рав4)
- Volkswagen (Фольксваген Пассат)
- Vortex (Вортекс Тинго)
- Волга Сайбер
- Лада Калина, Нива
С кодом неисправности Р0038 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0031, P0032, P0036, P0037, P0052, P0058, P0138, P0170, P0420, P0447, P0501.
