Покапомню пост. Есть в машине 16й блок, который про подрулевую электронику. Самая жирная его версия для A6/7/8 в скане VCDS выглядит вот так вот:
Address 16: Steering wheel (J527) Labels:. 4H0-953-568.clb
Part No SW: 4H0 953 568 H HW: 4H0 953 568 H
Component: Lenks.Modul H03 0003
Revision: ——— Serial number: 90372JKA000Q8
Coding: 0004FD
А во плоти так:
Вещь очень нежная и при неумелом обращении можно порвать шлейф и/или сбить калибровку датчика G85(положения рулевого колеса). Причем ты как бы мог ничего криминального с блоком и не делать и на тебе. Со шлейфом все понятно — повреждение физическое, кнопки на руле не работают, подогрев не работает. Или перепаивать шлейф или искать живой. А с G85 какая то муть. В 16 блоке виснет статическая ошибка: 00778 — 014 или 00778 — 013: датчик угла поворота рулевого колеса g85 (Steering Angle Sensor G85 Defective). Odis предлагает сходить за новым в магазин. Есть люди, кто занимается этим на коммерческой основе. Чувствуете как часто уваливают этот блок, что люди прям заморочились и поставили это на коммерческую полу-автоматизированную основу?
Как можно увидеть вопрос решается при начинании прямых рук и программатора(например CH341A за 10$, лучше брать сразу с щипцами) по принципу похожему на сброс ошибок соседнего 15го блока Airbag. Посмотрев видео остается только один вопрос: «как именно поправить дамп, черт подери»?
К счастью набрел на пост про похожий блок от 4ки, имеющего такую же конструкцию www.drive2.ru/l/559532397478019228/
Попробовал сделать так же и взлетело )

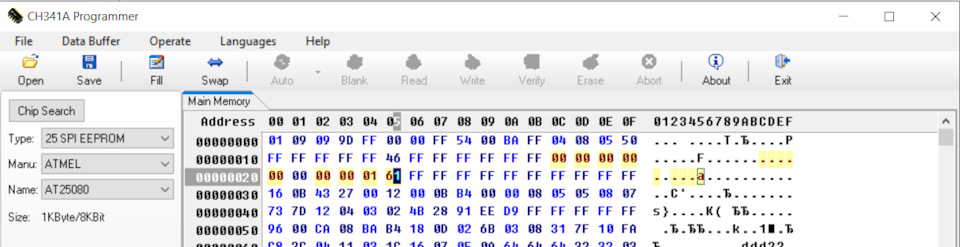

Было:

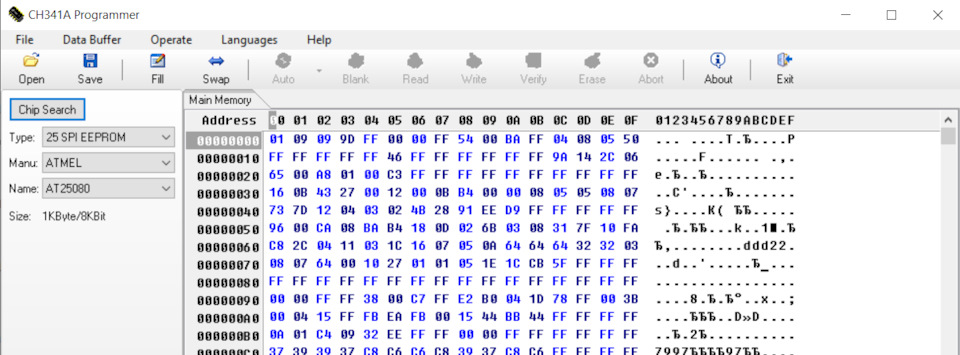

Стало:
После установки обратно на авто ошибку по дефектному датчику можно сбросить. Удивительно, но даже калибровка была в норме. Оставалось только адаптировать концевые упоры рейки.
зы. блок от Touareg NF (4H0 953 568 M) не смотря на электрическую совместимость и визуальную похожесть имеет другое внутреннее устройство.
И ещё отчет на ту же тематику www.drive2.ru/b/501612049072129205/
00778 — Steering Angle Sensor (G85)
00778 — Steering Angle Sensor (G85)
Possible Causes
- Steering Angle Sensor (G85) Basic Setting lost
Possible Solutions
- Perform Steering Angle Sensor (G85) Basic Setting
- See Vehicle specific Diagnostic Procedures for Details
Special Notes
- This Fault Code may also be stored even though the Steering Angle Sensor (G85) is properly calibrated (Basic Setting), though it may not be finally initialized yet. Check the Measuring Value Blocks (MVB) in the Steering Aid Control Module (J500 / #44) for details. The Initialization will usually take place during a test drive.
00778 — Steering Angle Sensor (G85): Faulty
00778 — Steering Angle Sensor (G85): Defective
Possible Causes
- Steering Angle Sensor (G85) faulty
Possible Solutions
- Check Steering Angle Sensor (G85)
Special Notes
- With steering wheel level, wheels pointing straight ahead, make sure G85 is reporting 0 degrees +/- 5 degrees. If a reading of +360 or — 360 degrees is found. Remove steering wheel and turn clock spring 1 turn in direction needed to fix. See repair manual.
00778 — Steering Angle Sensor (G85): Implausible Signal
Possible Causes
- Steering Angle Sensor (G85) Basic Setting lost
- Steering Angle Sensor (G85) Installation Position incorrect
- No Communication between Steering Angle Sensor (G85) and Brake Electronics (J104)
Possible Solutions
- Perform Steering Angle Sensor (G85) Basic Setting
- See Vehicle specific Diagnostic Procedures for Details
- Check Steering Angle Sensor (G85) Installation Position
- Check communication between Steering Angle Sensor (G85) and Brake Electronics (J104)
00778 — Steering Angle Sensor (G85): No or Incorrect Basic Setting / Adaptation
Possible Causes
- Steering Angle Sensor (G85) Basic Setting lost
Possible Solutions
- Perform Steering Angle Sensor (G85) Basic Setting
- See Vehicle specific Diagnostic Procedures for Details
Special Notes
- When this DTC will not clear in Mk70 and MK60 ESP equipped (1K) Golf models see the WSS (Wheel Speed Sensor) notes Here.
00778 — Steering Angle Sensor (G85): Not Matched
Possible Causes
- Steering Angle Sensor (G85) Basic Setting lost
Possible Solutions
- Perform Steering Angle Sensor (G85) Basic Setting
- See Vehicle specific Diagnostic Procedures for Details
Special Notes
- When found in VW Golf/Jetta/Bora (1K/5M) or similar: Steering Assist:
- The Basic Setting differs depending on which ABS System is installed.
- For Vehicles with Brake Electronics (MK60) (see Component Identification) use these Instructions.
- For Vehicles with Brake Electronics (MK70) (see Component Identification) use these Instructions.
- The Basic Setting differs depending on which ABS System is installed.
00778 — Steering Angle Sensor (G85): Mechanical Failure
Possible Causes
- Steering Angle Sensor (G85) Basic Setting lost
- Steering Angle Sensor (G85) Installation Position incorrect
- Suspension Geometry incorrect
Possible Solutions
- Perform Steering Angle Sensor (G85) Basic Setting
- See Vehicle specific Diagnostic Procedures for Details
- Check Steering Angle Sensor (G85) Installation Position
- Check Suspension Geometry
00778 — Steering Angle Sensor (G85): No Signal/Communication
Possible Causes
- Steering Angle Sensor (G85) faulty
- Steering Angle Sensor (G85) configured incorrectly due to replacement control modules or incorrect coding
- Buggy ABS controller software
Possible Solutions
- Check Steering Angle Sensor (G85)
- Check Steering Angle Sensor (G85) location and configuration on the vehicle in question
- Check ABS controller software per TPIs, TSBs and recall publications .
Special Notes
- When found in the VW Jetta, Beetle and Beetle Convertible with MK60EC1 ABS control modules numbers; 1K0 907 379 BM and 1K0 907 379 BS may have a flash update for model years 2014-2015. US Market RVU # 45D7 (TPMS/ESC Software (FED_EMS) includes the following DTCs: 00778 and 01325
- When found in a MLB based chassis vehicle with Address 16 both fault free and communicating make sure ALL fused powers to J527 are OK. The example here may be helpful: https://forums.ross-tech.com/showthread.php?22543-Audi-A4-B8-Steering-Angle-sensor-no-signal-(G85)
-
24.10.2010, 13:31
#1
Pointer
0 Не получается откалибровать датчик G85
Приветствую! И хочу обратиться за советом. После ремонта рулевой рейки отключилась ESP. Ошибка 00778 — датчик угла поворота рулевого колеса — неисправен. Кодировка блока не слетела. При выставленных прямо колесах показания датчика G85 -360град. При вращении руля датчик отзывается, влево — на уменьшение градусов, вправо — на увеличение. Попытки выставить на ноль по прописанной методике ни к чему не приводят:
1. Руль вправо — влево, потом прямо;
2. Ваг-ком — 03- ABS
3. 11 — Вход
4. Логин — 40168, выполнить. (принимает)
5. 04 -Базовые установки
6. Группа 001, запуск.
Да, уважаемые, это Ауди еще у меня, извините. Но ведь тоже самое, только в профиль. На аудюшном форуме тоска, а с вами давно уже, нравиться ваша эрудиция и отзывчивость. Нус начнем дискуссию:— Добавлено чуть позже —
Да, вот еще. При допросе с пристрастием ремонтников рейки последние констатируют: 1.руль не снимался, 2.Перед снятием рейки, рулевое колесо было в блокеровке (видите ли неотемлемое правило) и механический проворот не возможен. И еще говорят, если так, то давно оборвался бы шлейф подушки.
-
24.10.2010, 13:49
#2
Всем Перцам — Перец Клуба!
0
Сообщение от Денис из Самары
После ремонта рулевой рейки отключилась ESP. Ошибка 00778 — датчик угла поворота рулевого колеса — неисправен. Кодировка блока не слетела. При выставленных прямо колесах показания датчика G85 -360град.
что-то здесь не то, при установке руля желтое кольцо в датчике было видно, может поставили криво?
— Добавлено чуть позже —
Сообщение от Денис из Самары
Да, уважаемые, это Ауди еще у меня, извините.
какая, можно подробнее?
-
24.10.2010, 13:55
#3
Pointer
0
Божаться, что не снимали руль и колонка была заблокирована! Про ауди вот так: Audi A6,2003г. 2.4 л двига BDV, кватро, типтроник.
-
24.10.2010, 14:11
#4
Всем Перцам — Перец Клуба!
0
Сообщение от Денис из Самары
Божаться, что не снимали руль и колонка была заблокирована!
может и так, как вариант рейку при установке не вывели в центр, чего гадать теперь, снимай руль и смотри кольцо
-
24.10.2010, 14:17
#5
Pointer
0
Сообщение от terco
может и так, как вариант реку при установке не вывели в центр, чего гадать теперь, снимай руль и смотри кольцо
Вот, вот этой информации мне и не хватает. Будте любезны по подробней об этом. Куда смотреть, как поправить, что сделать чтобы не сломать ничего.
-
24.10.2010, 14:42
#6
Всем Перцам — Перец Клуба!
0
Денис из Самары,
как руль снять надеюсь знаешь?
дальше проверяешь что бы желтая точка была видна в отверстие стрелка 1 -, при этом маркировка -стрелки- должны быть выровнены
-
24.10.2010, 20:53
#7
Pointer
0
Спасибо, посмотрю, а там по месту вопросы.
-
26.10.2010, 13:43
#8
Pointer
0
terco, спасибо за совет. Вопрос решен. Действительно не было совпадений меток. Выставил и все встало на свои места. Как так вышло не знаю, ремонтники так и не здаются, говорят исключено. Но чудес не бывает. Еще раз спасибо.
-
26.10.2010, 14:33
#9
Всем Перцам — Перец Клуба!
0
В рейке снизу есть технологическая дырка для правильной установки рейки в положенгие прямо.
Правильная установка.
Рейка прямо (с помощью болта с конусом)
На рулевой колонке жолтое пятно в дырке датчика.
Колеса — прямо.(Делать на стенде сход-развал).B5.5, АWM,типтроник,вся фигня,пиндос,2002
, VAG COM
-
15.01.2011, 19:03
#10
-
15.01.2011, 20:27
#11
Всем Перцам — Перец Клуба!
0
Сообщение от КостянычЪ
По G85. Подскажите как вообще сея деталь обнаруживается в ETKA? Хоть тресни не нашёл я её там!
иллюстрация 959-00
Сообщение от КостянычЪ
В инете нашёл нечто весьма похожее, но оно зовётся «1J0 959 654 AG Кольцо сброса со скользящим кольцом и сенсором угла» и выглядит вот так:
это оно и есть
-
15.01.2011, 20:32
#12
Pointer
0
Сообщение от terco
иллюстрация 959-00
это оно и есть
Последние буквы «R»;»AG»;»AC»;»RS»;»М» … это принципиальные отличия для соответствия детали модели авто?
-
15.01.2011, 20:50
#13
Всем Перцам — Перец Клуба!
0
Сообщение от КостянычЪ
Последние буквы «R»;»AG»;»AC»;»RS»;»М» … это принципиальные отличия для соответствия детали модели авто?
понятия не имею, а что, сложно по твоему vin определить тот, который тебе нужен?
-
24.06.2011, 01:20
#14
Pointer
0
Добрался таки я до этой детали. Снял её и прозвонил шлейф. нету там обрывов (звонил в разных положениях кольца). Обнаружил непонятное отсутствие массы на рулевом штоке — где гайка руль крепит. Причём при шевелении штока проскакивает контакт на корпус замка зажигания — стрелка тестера дёркается хаотично.
С подушки идут два провода на массу (как я понял), один в квадратное отверстие на железке к которой гайка притягивается, а другой на клемму на рамке крепления самой подушки. Насчёт первого не ясно… Он нафига, если массы нету на руле? Эта зубчатая байда на которую руль надевается, даже с продолжающим её до крестовины валом не звонится! Она звонится на замок зажигания и то как-то слабенько.
Это нормальная фигня вообще?
-
24.06.2011, 05:07
#15
0
Сообщение от КостянычЪ
Добрался таки я до этой детали.
Для чего добирался? Не работает ESP или AIRBAG?
PASSAT B5+ 1.8Т Variant 2003г. AWT. ПРОДАН. Теперь на «GEELY EMGRAND FE-1».
-
24.06.2011, 09:21
#16
-
24.06.2011, 13:35
#17
0
КостянычЪ, там максимум 3,5 оборота. Что-то ты друг натворил.
PASSAT B5+ 1.8Т Variant 2003г. AWT. ПРОДАН. Теперь на «GEELY EMGRAND FE-1».
-
24.06.2011, 21:50
#18
Pointer
0
Сообщение от Сергей 29 регион
КостянычЪ, там максимум 3,5 оборота. Что-то ты друг натворил.
Это со шлейфом 3.5. А если шлейф отстегнуть то сам датчик, без кольца, крутится как хочешь.
Там пластина какая-то (между стрелками на рисунке выше), она не похожа на часть корпуса датчика и выступы какие-то в проёме где она стоит. На первой фоте к ей какая-то штуковина надета, дык у меня такой нету… у меня такая как на второй фоте…ЗЫ:
Сообщение от КостянычЪ
Эта зубчатая байда на которую руль надевается, даже с продолжающим её до крестовины валом не звонится! Она звонится на замок зажигания и то как-то слабенько.
насчёт массы может ответит кто?
-
24.06.2011, 22:30
#19
0
КостянычЪ, в это кольцо идет четыре провода. Два для звукового сигнала и два для подушек. Я это кольцо раз 5 снимал и прозванивал шлейф. Дело оказалось в другом.
PASSAT B5+ 1.8Т Variant 2003г. AWT. ПРОДАН. Теперь на «GEELY EMGRAND FE-1».
-
24.06.2011, 23:35
#20
Pointer
0
В чём — в другом, дело-то было?!
Не получается откалибровать датчик G85
Сообщение от Денис из Самары
Похожие темы
-
Ответов: 10
Последнее сообщение: 05.07.2009, 20:09
-
Ответов: 13
Последнее сообщение: 18.12.2004, 12:02
-
Ответов: 47
Последнее сообщение: 06.12.2004, 09:00
-
Ответов: 4
Последнее сообщение: 19.11.2004, 16:27
-
Ответов: 17
Последнее сообщение: 20.10.2004, 17:21
Ваши права
- Вы не можете создавать новые темы
- Вы не можете отвечать в темах
- Вы не можете прикреплять вложения
- Вы не можете редактировать свои сообщения
- BB коды Вкл.
- Смайлы Вкл.
- [IMG] код Вкл.
- [VIDEO] код Вкл.
- HTML код Выкл.
Правила форума
Ошибка: 00778 — Датчик угла поворота рулевого колеса — G85.
Наиболее частая причина — манипуляции с ABS ESP при включённом зажигании или обрыв рулетки, тогда её необходимо заменить и вернуть базовые настройки датчика угла поворота рулевого колеса — G85.
Если у Вас вместе с этой ошибкой есть ещё одна 01044 — Неправильно кодирован блок управления, то прежде чем адаптировать датчик, надо восстановить кодировку ABS.
Используется VCDS 15.7.0
Базовые настройки датчика угла поворота — G85
2. Заходим 08 — Meas.Back, группа 005, крутим рулём, смотрим значения — крайние левые, должны совпадать с крайними правыми (приблизительно), далее ставим руль в 0.0
3. Заходим — 11 — Логин ( Coding — 11)
4. Появляется окно для доступа к контроллеру, пишем — 40168
5. Do it! — 06 (выполнить)
6. Заходим 04 — Basic Settings, группа 001
8. Done, Go Back (выполнить)
9. Закрываем контроллер, Go Back — 06 (выполнить)
Проверяем на ошибки, их быть не должно, если есть — стираем пробуем выкл/вкл зажигание и опять проверить на ошибки
в 03 — ABS.
Однако можете появиться другая ошибка, она возникает после калибровки датчик угла поворота рулевого колеса-G85:
01486 — — System Function Test Active, this is normal (Запущена функциональная проверка системы).
Как закончить тест.
Вариант первый — официальный от ross-tech.com
Нажимайте на педаль тормоза до тех пор, пока не будет достигнуто определенное тормозное давление (обычно выше 30 бар).
Предупредительная лампа ASR / ESP (K155) выключится и загорится контрольная лампа ABS (K47).
Начните движение прямо с постоянной скоростью ~ 20 км / ч (~ 13 миль / ч).
Поверните руль влево или вправо между углом 90 ° (1/4 оборота) до 180 ° Угол (1/2 поворота) и держите его устойчивым.
Как только боковой датчик ускорения (G200) и датчик скорости вращения (G202) будут подтверждены, оставшиеся предупредительные световые сигналы тормозной системы выключаются.
Функциональный тест завершен.
Вариант второй — правильный, при помощи VCDS (опробован — работает).
1. Заходим в 03-й блок
2. Вводим код доступа 40168
3. Заходим в Базовые параметры — 04
4. Выбираем в Группа значение 103 Включить.
Тест закончится. 😀
Не так давно, мы рассказывали о ремонте датчика угла поворота рулевого колеса на автомобиле Subaru Legacy B4. Сегодня речь пойдёт об этом же датчике, но уже на автомобиле VAG-группы — Audi A4 (8E).
Автомобиль Audi A4 (8E), 2001 года выпуска, с турбодизелем 1.9L, заехал к нам починить ABS. На панели приборов горел индикатор присутствия неисправностей в блоке управления ABS/ESP.
Компьютерная диагностика системы ABS/ESP на автомобиле Audi A4
Подключаем диагностический прибор VAG-COM к автомобилю и заходим в блок 03 — Электроника тормозной системы.
Жмём кнопку Коды неисправностей — 02:
- Адрес 03: Электроника тормозной системы Label: 8E0-614-517.lbl
Номер блока управления: 8E0 614 517
Компонент и/или версия: ABS/ESP front D1320
Кодировка: 04155
Код мастерской: WSC 00011
VCID: 65C629BBFF726109FD9-5072 - 3 Найдены неисправности:
- 01206 — Сигнал интервала зажиг. выкл.
27-00 — Недостоверный сигнал - 00778 — Датчик угла поворота рулевого колеса (G85)
37-10 — Неиспр. — Непостоянно - 01826 — Датчик угла поворота рулевого колеса-G85, напр.питания на кл.30
35-00 — —
О чём говорят эти ошибки (возможные причины, устранение), можно посмотреть на сайте wiki.ross-tech.com, что и было сделано:
- 00778 — Steering Angle Sensor (G85)
37-10 — Faulty — Intermittent - Возможные причины:
Неисправен датчик угла поворота рулевого колеса G85 - http://wiki.ross-tech.com/wiki/index.php/00778
- 01826 — Sensor for Steering Angle (G85); Supply Voltage Terminal 30
35-00 — — - Возможные причины:
Временное прерывание напряжения питания
Неисправен датчик угла поворота рулевого колеса G85
Неисправен модуль управления рулевой колонки J527 - При обнаружении в Audi A4 / S4 / RS4 / Cabriolet (8E / 8H): Если «Базовая установка» (адаптация датчика) не работает или ошибка снова возникает после очистки.
- Примечание:
2001: Модуль рулевой колонки J527 был наиболее распространенной причиной возникновения ошибки
2002: Датчик углового положения G85 был наиболее распространенной причиной возникновения ошибки
2003/2004: Опыт показал, что датчик угла рулевого управления G85 был единственной причиной возникновения ошибки
2006/2007: Контрольный модуль рулевой колонки J527 был наиболее распространенной причиной возникновения ошибки - http://wiki.ross-tech.com/wiki/index.php/01826
Сразу обратили внимание на примечания ко второй ошибке. На всякий случай )) попробовали сделать адатпацию датчика G85 — не прошла. Стало понятно, что без ELSA (Electronic Service Information System) проблему не решить.
По VIN узнали необходимые нам данные автомобиля:
- Автомобиль: Audi A4 (8E) 1.9TDi
- Дата выпуска: 13.03.2001
- Двигатель: AWX
- Трансмиссия: FEC
И используя эти данные, зашли в раздел Руководство по ремонту, программы ELSA.
Подробно о датчике угла поворота рулевого колеса G85 и блоке управления рулевой колонки J527
Если заглянуть в электрические схемы…
… то видно, что контакты датчика угла поворота руля G85 заходят в блок управления рулевой колонки J527 и уже из него, по цифровой шине CAN (оранжево-чёрный — High и оранжево-коричневый — Low), сигнал идёт в блок управления тормозной системы ABS — J104. Не особо веря, что неисправен сам датчик G85, поскольку ломаться там особо нечему, решили проверить блок J527.
Блок управления рулевой колонки J527
Разъём A — Connector for cruise control system:
- 1 — Earth
- 2 — Fix
- 3 — Distance
- 4 — 12V voltage supply
- 5 — Activation/touch function «Off»
- 6 — Locked «Off»
Разъём B — Connector for turn signal:
- 1 — Earth
- 2 — Radio telephone (special-purpose vehicles)
- 3 — Alarm (special-purpose vehicles)
- 4 — Vacant
- 5 — Headlight flasher/light control
- 6 — Turn signal indicators
Разъём C — Connector for multi-function steering wheel / Tiptronic / Heated steering wheel
- 7 — Tiptronic «-«
- 8 — Multi-function steering wheel «+» voltage supply
- 9 — Multi-function steering wheel data
- 10 — Tiptronic «+»
- 11 — Multi-function steering wheel dimmer
- 12 — Tiptronic earth
- 13 — Heated steering wheel «+»
- 14 — Heated steering wheel «-«
Разъём D — Steering angle sensor
- 1 — Light barrier 5
- 2 — Light barrier 3
- 3 — Light barrier 1
- 4 — 12V vitage supply
- 5 — 5V voltage supply
- 6 — Light barrier 6
- 7 — Light barrier 4
- 8 — Light barrier 2
- 9 — Steering angle sensor earth
- 10 — Light barrier 7
Разъём E — Horn
- 1 — Horn earth
- 2 — Horn
Разъём F — Wiper system
- 1 — Earth
- 2 — Intermittent wipe potentiometer
- 3 — On-board computer
- 4 — Vacant
- 5 — Wash
- 6 — Wipe
Разъём с обратной стороны — Multi-pin connector
- 1 — Earth
- 2 — Terminal 30
- 3 — CAN drive Bus screen
- 4 — Vacant
- 5 — Cruise control locked Off
- 6 — Alarm (special-purpose vehicles)
- 7 — Radio telephone (special-purpose vehicles)
- 8 — Data Bus Low (convenience)
- 9 — Data Bus High (convenience)
- 10 — Data drive Bus (screened) High
- 11 — Data drive Bus (screened) Low
- 12 — Ignition lock terminal 75
- 13 — Ignition lock terminal 15
- 14 — Ignition lock S contact
- 15 — Ignition lock terminal 50
- 16 — Ignition lock terminal P
Измерили и «прозвонили» здесь всё что было можно и нужно — в пределах нормы. Единственное отклонение, Разъём D — pin 4, не было +12В. Но как выяснилось, этого питания не было, потому что блок рулевой колонки «видел» неисправность датчика и не подавал питание. То есть получается, что первична ошибка 00788, а как следствие, появляется 01826.
Датчик угла поворота руля G85
Датчик угла поворота рулевого колеса является частью подрулевого шлейфа.
Чтобы его снять, нужно разобрать пластиковый кожух рулевой колонки. Установить колёса в направлении прямолинейного движения и снять руль. После чего можно будет добраться и до шлейфа, с датчиком.
Так выглядит датчик угла поворота рулевого колеса. Семь оптопар и ещё кое-какие элементы на плате. На первый взгляд кажется, что ломаться здесь особо нечему…
… Приглядеться к этому поломанному устройству повнимательнее, нам захотелось после того, как мы узнали его цену в магазине.
Стоимость его составляет около 20-ти тысячь рублей! Конечно можно попытаться купить на авторазборе, но тут как повезёт. Наш, неисправный датчик, был именно оттуда.
Итак, после тщательного осмотра, простимулированного ценой датчика G85, была найдена причина ошибок 00778 и 01826 — грязь, забившаясь между светопередатчиком и фотоприёмником. Чистим, ставим на место и обучаем.
На всякий случай, вот оригинал и наш перевод, процедуры обучения датчика угла поворота рулевого колеса.
Оригинал:
Steering Angle Sensor (G85) Calibration
- Before starting the procedure turn the steering wheel at least 30 ° left and back straight ahead.
- [Meas. Blocks — 08]
Group 005 Field 1 (Steering Angle Sensor -G85-)
Specification: 0.0 °
Tolerance (when straight): ±5.0 °
[Done, Go Back]
[Login — 11]
Enter 40168
[Do It!]
[Basic Settings — 04]
Group 001
[Go!]
[Done, Go Back]
[Fault Codes — 02]
All fault codes should have disappeared.
[Done, Go Back] - Special Notes
Some of the Bosch 5.7 modules will not show live Steering Angle Sensor (G85) readings after the Login and Coding are performed. If this is the case -2.5 ° may be stuck in Measuring Block 005 and will not change when the wheel is turned. Make the wheels as straight as possible and continue with the Steering Angle Sensor (G85) Calibration. After doing the G85 Calibration, you may get a 01486 — System Function Test Active, this is normal. Please see 01486.
Свободный перевод:
Калибровка датчика угла поворота руля G85
- Перед началом процедуры поверните рулевое колесо на 30 градусов влево и вправо, от прямолинейного движения и установите руль прямо.
- Нажимаем кнопку [Вход — 11]
Вводим 40168
Нажимаем [Ввод]
Выбираем [Базов. параметры — 04]
Затем [Группа 001]
Нажимаем [Чтение]
И кнопку [Готово]
Заходим в [Коды неисправностей — 02] - Все коды неисправностей должны исчезнуть.
- Примечание:
После выполнения калибровки G85, может возникнуть неисправность 01486 — Тест системных функций активен, это нормально. Покатайтесь во дворе кругами и восьмёрками, ошибка уйдёт и индикатор неисправности погаснет.
Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
Ремонт
