Ошибка дпрв неверный сигнал

Ошибка P0340 автомобилей ВАЗ

Содержание

• 1 Принцип работы
• 2 Признаки ошибки
• 3 Причины сбоя
• 4 На каких двигателях р0340 выскакивает чаще
• 5 Замена ДПРВ
• 6 Заключение
• 7 Видео по теме

Владельцы 8–16-клапанных инжекторных автомобилей тольяттинского производства нередко сталкиваются со сбоями в работе двигателей. При этом часто загорается значок Check Engine. Среди массы возможных неисправностей, диагностика часто выявляет сбой в работе датчика положения распредвала (ДПРВ). Код ошибки Р0340 — это частая проблема на моделях ВАЗ. Далее расскажем, по какой причине появляется неполадка, какие признаки говорят о сбое ДПРВ и как его поменять.

Принцип работы

Сенсор ДПРВ работает по принципу Холла и способен максимально точно определить положение распределительного вала в разный период работы, считывая импульсы. Полученную информацию устройство передаёт на электронный блок управления (ЭБУ). После этого, главный контроллер настраивает впрыск топлива для каждой форсунки в определённое время. То есть, зная положения распредвала бортовой компьютер способен наладить фазированную подачу бензина в цилиндры.

Признаки ошибки

Для сбалансированной работы двигателя, ЭБУ собирает данные со всех датчиков. При отсутствии сигнала с одного из них или получив неправильные параметры, компьютер предупреждает об этом водителя. Для этого он зажигает на панели приборов значок Check Engine. При плохой связи с ДПРВ бортовой контроллер также сигнализирует о проблеме в системе. На диагностике сканер покажет ошибку Р0340 (довольно часто на ВАЗ 2114–2115). За долгие эксплуатации «четырок» и «пятнашек», владельцы научились распознавать признаки неисправности двигателя, которые непосредственно связаны с датчиком положения распредвала:

1. Мотор отказывается запускаться.
2. Машина заводится с большим трудом.
3. Двигатель глохнет на холостых оборотах.
4. Появляются провалы и теряется былая мощь.
5. Увеличивается расход топлива.
6. Мотор начинает троить.
7. Горит Check Engine.

Если перечисленных симптомов не наблюдается, а диагностический контроллер показывает ошибку Р0340, то скорее всего сбой произошёл в самом компьютере. На ВАЗ 2110, 2111, 2112, 21114, 21124 и другие модели, ставили ЭБУ Bosch M7.9.7 и Январь 7.2. Они могут «глючить» после бесплатных прошивок.

Причины сбоя

Довольно часто причиной ошибки Р0340 на моделях ВАЗ является сам датчик (ДПРВ). Со временем у него разрушаются внутренние контакты. Но иногда сбой возникает вследствие других причин, таких как:

1. Износ шкивов распредвала (появление люфтов).
2. Перескочил ремень ГРМ на 1–2 зуба.
3. Окислились провода на колодке питания.
4. Обрыв провода или замыкание в цепи.
5. Произвольно отсоединился штекер.

Очень часто ошибка Р0340 появляется на моделях ВАЗ Калина. Машина просто отказывается ехать без перегазовок. Здесь нередко виной выступает сам контроллер, расположенный под радиатором отопления, где его банально заливает охлаждающей жидкостью (тосолом, антифризом) при разгерметизации. Мастера уже знают: если «мозги» промыть и высушить, то неисправность пропадает и Калина снова поедет.

Согласно наблюдениям специалистов сервисных мастерских, сбой в работе ДПРВ возникает чаще на 16-и клапанных моторах. Но, двигатели с 8-ю клапанами тоже страдают от ошибки Р0340, особенно после установки газобаллонного оборудования (ГБО). Причём неисправность повторяется регулярно, поэтому мастерам приходится вновь и вновь настраивать ГБО на оптимальный режим подачи топлива. Как следствие, у таких автомобилей хронические проблемы с запуском двигателя и потерей мощности.

Замена ДПРВ

Если обрыва провода нет, а фишка питания стоит на месте, то вероятнее всего проблема в самом ДПРВ. Его необходимо поменять. Для работы вам понадобится торцовый ключ 10 мм (головка). Датчик расположен на видном месте, с правой стороны головки. Крепится всего на 2 болта. Но несмотря на близкое и удобное расположение, добраться до дальнего болта очень неудобно. Были случаи в практике, когда владельцы снимали впускной коллектор и рампу с форсунками. Другие собственники просто ломали корпус датчика, а затем выкручивали болт. В целом, процесс замены ДПРВ выглядит так:

1. Отключите от АКБ минусовую клемму.
2. Отсоедините штекер ДПРВ.
3. Выкрутите 2 болта крепления датчика.
4. Установите новый ДПРВ.
5. Подключите штекер электропитания.
6. Накиньте минусовую клемму на АКБ.

Заводить машину сразу не надо. Сначала включите и выключите зажигание 2-3 раза. Пусть ЭБУ увидит рабочий датчик. Затем можно завести автомобиль и проверить качество работы двигателя. Если значок Check Engine всё ещё будет гореть, то необходимо подключить контроллер и стереть ошибку Р0340.

Заключение

На моделях ВАЗ, семейства 2114–2115, 2110–2112, а также Калинах и Приорах, часто на диагностике выявляется ошибка Р0340. Это признак неисправности датчика положения распределительного вала. Если нет обрыва провода, а штекер питания на месте, то в большинстве случаев причиной сбоя в системе стал сам датчик (ДПРВ). Его необходимо заменить.

Видео по теме

Главная » Диагностика » Ошибка P0340 — что значит, симптомы, причины, диагностика, устранение

На чтение 5 мин Просмотров 37.8к. Опубликовано 30.12.2019
Обновлено 25.09.2021

Ошибка P0340 автомобилей ВАЗ

Владельцы 8–16-клапанных инжекторных автомобилей тольяттинского производства нередко сталкиваются со сбоями в работе двигателей. При этом часто загорается значок Check Engine. Среди массы возможных неисправностей, диагностика часто выявляет сбой в работе датчика положения распредвала (ДПРВ). Код ошибки Р0340 — это частая проблема на моделях ВАЗ. Далее расскажем, по какой причине появляется неполадка, какие признаки говорят о сбое ДПРВ и как его поменять.

Принцип работы

Сенсор ДПРВ работает по принципу Холла и способен максимально точно определить положение распределительного вала в разный период работы, считывая импульсы. Полученную информацию устройство передаёт на электронный блок управления (ЭБУ). После этого, главный контроллер настраивает впрыск топлива для каждой форсунки в определённое время. То есть, зная положения распредвала бортовой компьютер способен наладить фазированную подачу бензина в цилиндры.

Признаки ошибки

Для сбалансированной работы двигателя, ЭБУ собирает данные со всех датчиков. При отсутствии сигнала с одного из них или получив неправильные параметры, компьютер предупреждает об этом водителя. Для этого он зажигает на панели приборов значок Check Engine. При плохой связи с ДПРВ бортовой контроллер также сигнализирует о проблеме в системе. На диагностике сканер покажет ошибку Р0340 (довольно часто на ВАЗ 2114–2115). За долгие эксплуатации «четырок» и «пятнашек», владельцы научились распознавать признаки неисправности двигателя, которые непосредственно связаны с датчиком положения распредвала:

1. Мотор отказывается запускаться.
2. Машина заводится с большим трудом.
3. Двигатель глохнет на холостых оборотах.
4. Появляются провалы и теряется былая мощь.
5. Увеличивается расход топлива.
6. Мотор начинает троить.
7. Горит Check Engine.

Если перечисленных симптомов не наблюдается, а диагностический контроллер показывает ошибку Р0340, то скорее всего сбой произошёл в самом компьютере. На ВАЗ 2110, 2111, 2112, 21114, 21124 и другие модели, ставили ЭБУ Bosch M7.9.7 и Январь 7.2. Они могут «глючить» после бесплатных прошивок.

Причины сбоя

Довольно часто причиной ошибки Р0340 на моделях ВАЗ является сам датчик (ДПРВ). Со временем у него разрушаются внутренние контакты. Но иногда сбой возникает вследствие других причин, таких как:

1. Износ шкивов распредвала (появление люфтов).
2. Перескочил ремень ГРМ на 1–2 зуба.
3. Окислились провода на колодке питания.
4. Обрыв провода или замыкание в цепи.
5. Произвольно отсоединился штекер.

Очень часто ошибка Р0340 появляется на моделях ВАЗ Калина. Машина просто отказывается ехать без перегазовок. Здесь нередко виной выступает сам контроллер, расположенный под радиатором отопления, где его банально заливает охлаждающей жидкостью (тосолом, антифризом) при разгерметизации. Мастера уже знают: если «мозги» промыть и высушить, то неисправность пропадает и Калина снова поедет.

На каких двигателях р0340 выскакивает чаще

Согласно наблюдениям специалистов сервисных мастерских, сбой в работе ДПРВ возникает чаще на 16-и клапанных моторах. Но, двигатели с 8-ю клапанами тоже страдают от ошибки Р0340, особенно после установки газобаллонного оборудования (ГБО). Причём неисправность повторяется регулярно, поэтому мастерам приходится вновь и вновь настраивать ГБО на оптимальный режим подачи топлива. Как следствие, у таких автомобилей хронические проблемы с запуском двигателя и потерей мощности.

Замена ДПРВ

Если обрыва провода нет, а фишка питания стоит на месте, то вероятнее всего проблема в самом ДПРВ. Его необходимо поменять. Для работы вам понадобится торцовый ключ 10 мм (головка). Датчик расположен на видном месте, с правой стороны головки. Крепится всего на 2 болта. Но несмотря на близкое и удобное расположение, добраться до дальнего болта очень неудобно. Были случаи в практике, когда владельцы снимали впускной коллектор и рампу с форсунками. Другие собственники просто ломали корпус датчика, а затем выкручивали болт. В целом, процесс замены ДПРВ выглядит так:

1. Отключите от АКБ минусовую клемму.
2. Отсоедините штекер ДПРВ.
3. Выкрутите 2 болта крепления датчика.
4. Установите новый ДПРВ.
5. Подключите штекер электропитания.
6. Накиньте минусовую клемму на АКБ.

Заводить машину сразу не надо. Сначала включите и выключите зажигание 2-3 раза. Пусть ЭБУ увидит рабочий датчик. Затем можно завести автомобиль и проверить качество работы двигателя. Если значок Check Engine всё ещё будет гореть, то необходимо подключить контроллер и стереть ошибку Р0340.

Заключение

На моделях ВАЗ, семейства 2114–2115, 2110–2112, а также Калинах и Приорах, часто на диагностике выявляется ошибка Р0340. Это признак неисправности датчика положения распределительного вала. Если нет обрыва провода, а штекер питания на месте, то в большинстве случаев причиной сбоя в системе стал сам датчик (ДПРВ). Его необходимо заменить.

Видео по теме

Источник

Неверный сигнал датчика положения рв ваз 2115

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Доброго времени суток. Помогите советом.
С утра,на холодную загорается СЕ.. компьютер показывает ошибку 0340..
«Неверный сигнал датчика положения РВ» если ошибку сбросить,больше не загорается. но пару раз появлялась и при езде днём. а так обычно только с утра. характеристики работы машины не изменились.
Что это за датчик положения РВ, чем грозит,и как лечить?

на 16-клапанной всё не так просто

на 16-клапанной всё не так просто

Вот уж точно.
менял на эстакаде соединив вместе три 30ти сантиметровых удлинителя, которые качались как березка на ветру. Снять это было пол беды. А вот загнать болты обратно.
Почувствовал себя непрофессиональным гинеклогом.

Только предполагаю что дело не в 16-ти клапанах, а в наличии ГУР — нам генератор мешает открутить датчик.

Источник

Ошибки датчика фаз на ВАЗ 2114: выявляем неисправности, проверяем и заменяем датчик

Датчик фаз, он же датчик положения распредвала (далее ДФ) — элемент системы ЭБУ (электронного бортового управления двигателем), который присутствует исключительно в моторах инжекторного типа. Таким датчиком комплектуются все четырнадцатые с 16-ти клапанным движком, а также 8-клапанные моторы соответствующие стандарту Евро-3, обладающие последовательным фазированным впрыском топливной смеси.

Из данной статьи вы узнаете принцип работы ДФ, типичные неполадки, которые могут возникать с устройством в процессе эксплуатации и их признаки, а также ошибки датчика фаз на ВАЗ 2114 и их расшифровку.

Датчик фаз на ВАЗ 2114

ОСОБЕННОСТИ КОНСТРУКЦИИ И ПРИНЦИП РАБОТЫ

Датчик ФАЗ ВАЗ 2114 представляет собою интегральное устройство, основная функция которого — получение информации о текущем цикле работы силового агрегата и ее передача в блок ЭБУ посредством импульсных сигналов.

Конструктивно ДФ состоит из двух частей — чувствительного элемента и преобразователя импульсного сигнала, который в свою очередь состоит из операционного усилителя, мостовой схемы и выходного каскада открытого коллекторного типа.

Чувствительный элемент ДФ работает по принципу Холла, он представляет собою реагирующую на колебания магнитного поля микросхему, которая получает способность передавать электрический сигнал только тогда, когда рядом с ней находится магнитопроводящий материал, им выступает стальная головка клапана.

Расположение датчика положения распредвала ВАЗ 2114 следующее: он размещен на торцевой части блока цилиндров, неподалеку от воздушного фильтра.

Расположение ДФ

На просторах интернета много дискуссий о том, датчик фаз от какого производителя лучше брать. Мы рекомендуем отдавать предпочтение устройствам от немецкой компании Bosch. Именно она обладает лицензией на изготовление датчиков работающих по принципу Холла, так что, по сути, вы получаете, надежное и долговечное устройство, произведенное непосредственным владельцем технологии, по которой оно сделано.

ПРИЗНАКИ НЕИСПРАВНОСТИ И ПРОВЕРКА

Признаки неисправности датчика распредвала, по которым можно определить, что устройство вышло из строя, следующие:

• Увеличившийся расход топлива;
• Неполадки в режиме самодиагностики автомобиля;
• Уменьшение динамики разгона;
• Появление на приборной панели знака «Check Engine» либо ошибок 0343 или 0340.

Значек «Check Engine», как правило, загорается тогда, когда ДФ полностью вышел из строя. Происходит следующее: вы включаете зажигание, после чего начинает работать стартер, в это время в блок ЭБУ с датчика должен поступать сигнал, но поскольку ДФ сломан — его нет, и электронное управление переводит двигатель в режим парного впрыска(опираясь исключительно на данные полученные от ДКПВ), отключая фазированный впрыск топливной смеси.

Если вы обнаружили какие-либо признаки неисправности, необходимо выполнить проверку ДФ. Сделать это можно самостоятельно, вам понадобится лишь тестер (мультиметр), приобрести который можно в любом автомобильном магазине за 400-600 рублей. Устройство недорогое, но полезное — при проведении диагностики автомобиля оно вам потребуется неоднократно.

На четырнадцатые с 16-ти клапанным движком устанавливаются ДФ модели 21120-3706040, на 8-ми клапанные — 21110-3706040. Проверка каждого из них имеет некоторые особенности.

Схема (для 8 кл.)

1. На щупе мультиметра (режим V1), который будет подсоединятся к контакту «Е» на датчике, устанавливаем напряжение в 13,5 В., на втором щупе (подсоединяем к контакту «В») — 0,9 В;
2. Замыкаем щупы на соответствующих контактах. К торцевой части ДФ подносим металлическую пластину (подойдет отвертка). Если устройство работает нормально, мультиметр покажет, что на контакте «В» напряжение упало до 0.4 В (должно возвращаться к 0.9, когда пластина убирается). Отличия в показаниях — датчик на замену.

Проверка ДФ 16-ти клапанного движка:

Схема (для 16 кл.)

1. Переводим тестер в режим V2. На щупе контакта «Е» устанавливаем напряжение 13.5 В, на контакте «В» — 0.4 В;
2. В отверстие на торце корпуса ДФ вставляем отвертку. При рабочем датчике напряжение на контакте «В» вырастет до 0.9 Ват и опустится обратно, если отвертку убрать.

ОШИБКИ ДФ

Если ВАЗ 2114 оборудован бортовым компьютером, при неисправности устройства на нем будет высвечиваться одна из ошибок с кодом 0340 либо 0343. Разберем каждую из них подобнее.

• Ошибка датчика ФАЗ 0340 — свидетельствует об отсутствии сигнала ДФ. Причиной данной ошибки может быть что угодно — от окислившихся контактов до механических повреждений устройства. Решается заменой детали на новую.
• Ошибка 0343 — высокий уровень сигнала датчика фаз. Ее причиной, как правило, является повреждение самой проводки или клемм в колодке контактов, либо их ненедежное/окислившееся соединение.

Ошибки датчика фаз ВАЗ 2115 полностью аналогичны ошибкам возникающим на четырнадцатой.

Стоит отметить, что помимо неисправности самого ДФ, причиной возникновения ошибок может является соскочивший ремень ГРМ либо расшатанная шестерня коленного вала.

СНЯТИЕ И ЗАМЕНА

Датчик фазы на ВАЗ 2114- сложная электронная конструкция, самостоятельный ремонт которой толкового результата не даст. В случае обнаружения каких-либо неполадок нужно сразу же поменять устройство на новое.Благо, стоит оно не дорого: цена варьируется в пределах от 300 до 500 рублей, в зависимости от региона.

Для замены ДФ вам потребуется ключ-трещетка с головкой на 10. Алгоритм действий следующий:

1. Отключаем питание аккумулятора;
2. Трещеткой вывинчиваем болт, который фиксирует ДФ на блоке цилиндров движка и разъединяем колодку подведенных к нему проводов;
3. Вынимаем датчик и устанавливаемый новый, не забудьте очистить контакты колодки от окисления.

Если устройство установлено правильно, то все ранее высвечиваемые на бортовом компьютере ошибки пропадают.

Как вы видите, работы тут от силы на 10 минут. Удачной вам езды без поломок!

Источник

Ошибки датчика фаз на ВАЗ 2114

Основная его цель заключаются в определении фазы работоспособности двигателя с последующим выпуском импульсного сигнала. Благодаря его применению двигатели стали более эффективно передавать мощность с уменьшенным расходом топлива.

Где находится агрегат?

Датчик расположен на двигателе в двух вариантах: на 8-ми клапанном моторе установлен на головке блока цилиндров, а на 16-ти клапанном – со стороны ведущего распредвала в районе генератора. Его можно легко найти и демонтировать, без посещения автосалона, правда, во втором варианте понадобиться больше усилий и навыков.

Разъем датчика фаз ВАЗ 2114 (8 клапанов)

Какие бывают ошибки, определяющие неисправность данного механизма?

Код ошибки — 0340

Происходит довольно частое явление, когда светится «мясорубка» на приборной панели (check engine).Этот процесс появляется так: при запуске двигателя стартер работает несколько секунд, а после высвечивается ошибка датчика фаз 0340. Все дело в том, что при запуске автомобиля электронный блок управления двигателя ждет определенный сигнал от датчика фаз. В случае его отсутствия, блок управления не подает импульс на систему зажигания и систему топлива подачи. Следовательно, двигатель не запускается, и зажигается лампочка контроля работы двигателя, фиксируя на ВАЗ 2114 «ошибка 0340». Диагностировать поломку можно при помощи бортового компьютера автомобиля, либо обратиться в специализированный сервисный центр.

Ошибка check engine на ВАЗ 2114

1. Повышенный расход топлива.
2. Затрудненный запуск двигателя.
3. Уловимые шумы при включении ключа зажигания.

Код ошибки — 0343

Обозначает высокий уровень импульса регулятора, эта ошибка датчика фазы ВАЗ 2114 встречается реже, чем первая, и она напрямую связанная с неисправностью самого прибора. Решается проблема полной заменой агрегата, она не требует диагностики и посещений специализированных салонов. Ошибка 0343 может быть связана с простейшим окислением проводов на механизме, которые нужно очистить и проверить их целостность.

Внимание: на клемме механизма и на контакте А должно быть 12В, а на остальных – 0В.

Ошибка датчика фазы могут быть вызвана неисправностью функционирования датчика положения коленчатого вала, также возможно – соскочил ремень ГРМ на зуб, вывернуло шпонку шкива ремня генератора, расшатало шестерню коленвала, произошла выработка на верхней и нижней шестернях. Как видно, зацепок может быть много, главное, правильно сделать диагностику и эффективно устранить проблему.

Признаки неисправности датчика фаз на ВАЗ 2114, связанные с этой ошибкой, могут быть:

• ухудшение набора скорости при разгоне автомобиля;
• проблемы в работе двигателя, при старте агрегата;
• стартер крутится при запуске 4 с и загорается чек;
• сбой режима диагностики;
• выхлопные газы становятся прозрачными, повышается уровень выброса углекислого газа.

Внимание: контрольный сигнал «Check Engine» (светящая лампочка на панели приборов, которая свидетельствует о неисправностях в системе управления двигателя), при исправном двигателе должна погаснуть через 0,6 секунд после запуска. Этого вполне достаточно для того, чтобы система диагностики констатировала, что все в порядке.

Если же лампочка продолжает гореть, значит присутствует неисправность, и ошибка на ВАЗ 2114 – точное этому подтверждение. Ее выявить можно с помощью профессионального сканера на СТО или же «своими усилиями». Речь идет о поверхностном диагностировании причины, которая может дать представление о примерном выявлении неисправности изделия. Что делать дальше – решать владельцу авто, можно заменить датчик на новый и избавиться от всех «приборных ошибок», а также можно сделать генеральную очистку проводов механизма, промыть полностью весь датчик в специальной жидкости.

Внимание: бывает такая ситуация – поменял датчик, а через несколько часов лампочка снова зажигается. Такая проблема может возникнуть при заправке некачественным топливом, или же механизм неправильно установлен и требует профессионального вмешательства специалистов! Также может попасться брак, и такое бывает. Необходимо после смены датчика сделать инициализацию, дабы избежать подобной неприятности.

Если авто находится в пути и возникло свечение ошибки 0343 или 0340, то временным вариантом «лечения проблемы» можно применить следующий вариант: провернуть датчик на несколько градусов вокруг своей оси, а после снова надежно закрепить.

Такой метод поможет отрегулировать подачу топлива в правильном режиме и уменьшить расход топлива при движении авто.

При выявлении симптомов неисправности датчика положения распредвала необходимо визуально проверить механизм. Может быть проблема поломки одной из:

• внешнем повреждении;
• образовался конденсат или зачисление на контактах;
• повредилась целостность электропроводки возле агрегата.

Если все в порядке, значит, требуется произвести демонтаж прибора. Замену можно произвести самостоятельно, без посещения автосервиса.

Стоимость нового датчика распредвала для семейства ВАЗ около 10 (600 рублей) долларов.

Источник

На чтение 7 мин Просмотров 11.8к. Опубликовано 13 октября, 2021

Датчик фаз, он же датчик положения распредвала (далее ДФ) — элемент системы ЭБУ (электронного бортового управления двигателем), который присутствует исключительно в моторах инжекторного типа. Таким датчиком комплектуются все четырнадцатые с 16-ти клапанным движком, а также 8-клапанные моторы соответствующие стандарту Евро-3, обладающие последовательным фазированным впрыском топливной смеси.

Из данной статьи вы узнаете принцип работы ДФ, типичные неполадки, которые могут возникать с устройством в процессе эксплуатации и их признаки, а также ошибки датчика фаз на ВАЗ 2114 и их расшифровку.

ОСОБЕННОСТИ КОНСТРУКЦИИ И ПРИНЦИП РАБОТЫ

Датчик ФАЗ ВАЗ 2114 представляет собою интегральное устройство, основная функция которого — получение информации о текущем цикле работы силового агрегата и ее передача в блок ЭБУ посредством импульсных сигналов.

Конструктивно ДФ состоит из двух частей — чувствительного элемента и преобразователя импульсного сигнала, который в свою очередь состоит из операционного усилителя, мостовой схемы и выходного каскада открытого коллекторного типа.

Чувствительный элемент ДФ работает по принципу Холла, он представляет собою реагирующую на колебания магнитного поля микросхему, которая получает способность передавать электрический сигнал только тогда, когда рядом с ней находится магнитопроводящий материал, им выступает стальная головка клапана.

Расположение датчика положения распредвала ВАЗ 2114 следующее: он размещен на торцевой части блока цилиндров, неподалеку от воздушного фильтра.

На просторах интернета много дискуссий о том, датчик фаз от какого производителя лучше брать. Мы рекомендуем отдавать предпочтение устройствам от немецкой компании Bosch. Именно она обладает лицензией на изготовление датчиков работающих по принципу Холла, так что, по сути, вы получаете, надежное и долговечное устройство, произведенное непосредственным владельцем технологии, по которой оно сделано.

ПРИЗНАКИ НЕИСПРАВНОСТИ И ПРОВЕРКА

Признаки неисправности датчика распредвала, по которым можно определить, что устройство вышло из строя, следующие:

• Увеличившийся расход топлива;
• Неполадки в режиме самодиагностики автомобиля;
• Уменьшение динамики разгона;
• Появление на приборной панели знака «Check Engine» либо ошибок 0343 или 0340.

Значек «Check Engine», как правило, загорается тогда, когда ДФ полностью вышел из строя. Происходит следующее: вы включаете зажигание, после чего начинает работать стартер, в это время в блок ЭБУ с датчика должен поступать сигнал, но поскольку ДФ сломан — его нет, и электронное управление переводит двигатель в режим парного впрыска(опираясь исключительно на данные полученные от ДКПВ), отключая фазированный впрыск топливной смеси.

Если вы обнаружили какие-либо признаки неисправности, необходимо выполнить проверку ДФ. Сделать это можно самостоятельно, вам понадобится лишь тестер (мультиметр), приобрести который можно в любом автомобильном магазине за 400-600 рублей. Устройство недорогое, но полезное — при проведении диагностики автомобиля оно вам потребуется неоднократно.

На четырнадцатые с 16-ти клапанным движком устанавливаются ДФ модели 21120-3706040, на 8-ми клапанные — 21110-3706040. Проверка каждого из них имеет некоторые особенности.

1. На щупе мультиметра (режим V1), который будет подсоединятся к контакту «Е» на датчике, устанавливаем напряжение в 13,5 В., на втором щупе (подсоединяем к контакту «В») — 0,9 В;
2. Замыкаем щупы на соответствующих контактах. К торцевой части ДФ подносим металлическую пластину (подойдет отвертка). Если устройство работает нормально, мультиметр покажет, что на контакте «В» напряжение упало до 0.4 В (должно возвращаться к 0.9, когда пластина убирается). Отличия в показаниях — датчик на замену.

Проверка ДФ 16-ти клапанного движка:

1. Переводим тестер в режим V2. На щупе контакта «Е» устанавливаем напряжение 13.5 В, на контакте «В» — 0.4 В;
2. В отверстие на торце корпуса ДФ вставляем отвертку. При рабочем датчике напряжение на контакте «В» вырастет до 0.9 Ват и опустится обратно, если отвертку убрать.

ОШИБКИ ДФ

Если ВАЗ 2114 оборудован бортовым компьютером, при неисправности устройства на нем будет высвечиваться одна из ошибок с кодом 0340 либо 0343. Разберем каждую из них подобнее.

• Ошибка датчика ФАЗ 0340 — свидетельствует об отсутствии сигнала ДФ. Причиной данной ошибки может быть что угодно — от окислившихся контактов до механических повреждений устройства. Решается заменой детали на новую.
• Ошибка 0343 — высокий уровень сигнала датчика фаз. Ее причиной, как правило, является повреждение самой проводки или клемм в колодке контактов, либо их ненедежное/окислившееся соединение.

Ошибки датчика фаз ВАЗ 2115 полностью аналогичны ошибкам возникающим на четырнадцатой.

Стоит отметить, что помимо неисправности самого ДФ, причиной возникновения ошибок может является соскочивший ремень ГРМ либо расшатанная шестерня коленного вала.

СНЯТИЕ И ЗАМЕНА

Датчик фазы на ВАЗ 2114- сложная электронная конструкция, самостоятельный ремонт которой толкового результата не даст. В случае обнаружения каких-либо неполадок нужно сразу же поменять устройство на новое.Благо, стоит оно не дорого: цена варьируется в пределах от 300 до 500 рублей, в зависимости от региона.

Для замены ДФ вам потребуется ключ-трещетка с головкой на 10. Алгоритм действий следующий:

1. Отключаем питание аккумулятора;
2. Трещеткой вывинчиваем болт, который фиксирует ДФ на блоке цилиндров движка и разъединяем колодку подведенных к нему проводов;
3. Вынимаем датчик и устанавливаемый новый, не забудьте очистить контакты колодки от окисления.

Если устройство установлено правильно, то все ранее высвечиваемые на бортовом компьютере ошибки пропадают.

Как вы видите, работы тут от силы на 10 минут. Удачной вам езды без поломок!

Если при сканировании ошибок в автомобиле владелец обнаружил код P0340, это означает наличие проблем, зафиксированных ЭБУ, со стороны датчика положения распределительного вала. Или просто ДПРВ.

Такая ошибка не считается критичной, но может заметно поменять условия работы двигателя, снизить его отдачу, а также перейти в аварийный режим.

Потому найти причину и устранить её нужно обязательно. Это позволит вернуть машине нормальную работоспособность. Сделать это зачастую можно своими руками.

О чём говорит ошибка

Если говорить более конкретно, то код ошибки со значением P0340 говорит о неисправности в цепи датчика положения распредвала.

Этот датчик служит для определения текущего положения вала в определённый момент времени.

Эти данные передаются в блок управления. Тот уже, в свою очередь, передаёт команду исполнительным механизмам для осуществления впрыска топлива через форсунки. Тем самым регулируются фазы впрыска, которые напрямую связаны с положением распределительного вала.

Устранение проблемы такого типа наверняка потребует вмешательства в конструкцию датчика или его проводку. А для этого нужно знать, где он находится.

На большинстве 8-клапанных моторов его размещают на торце ГБЦ, около первого цилиндра. Если мотор 16-клапанный, тогда искать контроллер нужно на самом цилиндре.

Такое расположение объясняется тем, что на бензиновых ДВС датчику требуется следить за положением поршня этого цилиндра в момент прохождения верхней мёртвой точки. Если же говорить про дизельные двигатели, то здесь фиксация положения осуществляется на всех поршнях.

Условия формирования

В зависимости от того, какой электронный блок используется на автомобиле, условия формирования рассматриваемой ошибки P0340 могут несколько отличаться.

Но чаще всего для её сохранения в памяти ЭБУ нужно следующее:

• от ДПРВ в течение более чем 5 секунд вращения стартера не приходят сигналы;
• сигналы от датчика не попадают на ЭБУ, если мотор вращается со скоростью 600 об/мин и выше.

В некоторых авто ошибка формируется за одну поездку, у других только за 3. Из-за этого диагностика несколько осложняется.

Симптомы возникшей ошибки

На современных автомобилях ошибка P0340 относится к категории тех, при возникновении которых на приборной панели зажигается лампа Check Engine. Но это не единственный симптом, характерный для такой неисправности.

Специалисты выделяют несколько признаков, по которым потенциально можно заподозрить проблемы со стороны датчика распредвала.

• Проблемное зажигание. Если датчик не функционирует либо некорректно выполняет свои задачи, мотор может не заводиться. Проблемы с зажиганием проявляются в виде необходимости дольше обычного крутить стартер. Но не исключено, что мотор вовсе не запустится.
• Нестабильность оборотов. Это проявляется на холостом ходу. Двигатель может заглохнуть, приходится поддерживать его работу путём нажатия на педаль газа.
• ДВС троит. Ещё один признак, при котором наблюдаются пропуски цилиндрами фаз зажигания. Проявляются признаки, напоминающие троение. Звук двигателя меняется.
• Потеря мощности и динамики. Мотор начинает хуже набирать обороты, автомобиль медленнее разгоняется. Возможны провалы педали газа, трудности разгона в гору и при загруженном авто.
• Увеличение аппетита ДВС. Растёт расход топлива, при этом параллельно ухудшается динамика. Это обусловлено переходом ЭБУ в аварийный режим работы. Фазированный впрыск перестаёт работать.

Если на автомобиле не проявляются такие симптомы, но ошибка P0340 всё равно записывается в память блока, наверняка проблемы со стороны самого ЭБУ. А ошибка — это результат ложного срабатывания.

Поэтому тут уже придётся решать вопрос с неисправным управляющим блоком.

Причины появления

Выделяют несколько причин, из-за которых может возникнуть ошибка P0340.

1. Повреждение проводки со стороны датчика. Проводка истирается, возникают обрывы. У таких контроллеров обычно предусмотрено 3 провода. Это сигнальный провод, масса и питание. Из-за расположения, механических воздействий и влияния прочих факторов провода перетираются, сигнал по ним не поступает. Обрывы обычно наблюдаются около клемм и контактов. Не исключается и повреждение изоляции на проводах, что приводит к замыканию. В итоге датчик работает, но отправляет некорректную информацию на электронный блок.
2. Повреждение датчика. Конструктивно ДПРВ достаточно надёжное и простое устройство. Из-за этого его выход из строя сравнительная редкость. Но если такая ошибка появляется, проверить датчик на предмет целостности не будет лишним.
3. Проблемы со стороны ЭБУ. Явление редкое, поскольку при выходе из строя ЭБУ появляется целая россыпь ошибок. Но этот вариант нельзя исключать. Чаще всего проблема может возникать после неправильно перепрошивки блока, что и спровоцировало соответствующие неполадки.
4. Последнее место по частоте проявления занимает поломка датчика, его неправильная установка. Порой достаточно просто попытаться сильнее вставить датчик в его посадочное гнездо, и всё заработает.

Ни одну из причин исключать нельзя, пока они не будут подтверждены или опровергнуты. Для этого следует провести диагностические мероприятия и параллельно попытаться устранить проблему.

На каких автомобилях проявляется ошибка

Неправильно будет сказать, что только на автомобилях Nissan появляется ошибка P0340. Это достаточно распространённое явление, касающееся целого ряда марок и моделей авто.

Статистика показывает, что чаще всего ошибка с кодом P0340 появляется на автомобилях, у которых под капотом стоит 16-клапанный ДВС. Но также есть вероятность её проявления на автомобилях типа ВАЗ 2110 или ВАЗ 2114, ВАЗ Нива, оснащённых 8-клапанными моторами.

Также специалисты отмечают, что это характерная неисправность для бензиновых ДВС, переведённых на ГБО 4 поколения. Здесь предусмотрен отдельный ЭБУ. При первом возникновении этой ошибки нарушаются настройки параметров работы газобаллонного оборудования. Из-за этого автовладельцам приходится постоянно проводить повторные настройки, если не устранить причину ошибки.

К числу машин, для которых ошибка P0340 является наиболее актуальной, можно отнести следующие марки и модели:

• Mitsubishi Lancer;
• Chevrolet Cruze;
• Kia Spectra;
• Nissan Almera;
• Lada Kalina;
• Lada Priora;
• Toyota Corolla;
• Opel Vectra;
• классика ВАЗ и пр.

Если проверка сканером показала наличие соответствующей ошибки, следует принять меры по её устранению. Для этого необходимо провести диагностические мероприятия с параллельным решением возникающих проблем.

Диагностика и устранение ошибки

Проблема решается во многом в зависимости от конкретной марки и модели автомобиля и года его выпуска.

Но алгоритм действий для всех машин будет примерно одинаковый. Его можно представить в таком виде:

• Используя сканер, подключитесь к ЭБУ, проверьте память блока на предмет записанных и сохранённых ошибок. Если иные ошибки отсутствуют, можно для начала просто сбросить P0340. Делают это 2 способами. Либо через сам сканер, либо путём сброса минуса к АКБ на 10-20 секунд. Если после пуска ДВС ошибка пропала, это было ложное срабатывание либо проблемы со стороны блока управления. Если ошибка снова появилась, нужно действовать дальше.
• Проверьте защёлку, которая обеспечивает контакт фишки на корпусе датчика. Иногда она ломается или изнашивается. В итоге контакт между проводами теряется частично или полностью.
• Проверьте, насколько надёжно установлен сам датчик в своём гнезде. Во многих автомобилях он монтируется с помощью гайки и определённого момента затяжки. Здесь нужен динамометрический ключ.
• Убедитесь в соответствии датчика вашему автомобилю. ДПРВ могут отличаться по своей форме, расположению контактов, размерам. Если датчик не соответствует машине, возникают соответствующие проблемы. Эта ситуация характерна для тех, кто недавно заменил датчик, и появилась такая ошибка, либо был приобретён подержанный автомобиль с такой проблемой. Сопоставьте деталь со своим автомобилем, при необходимости закажите новый контроллер.
• Если есть возможность, установите заведомо исправный датчик положения. Это позволит понять, действительно ли проблема в нём либо имеются иные неисправности, провоцирующие появление ошибки P0340.
• Визуально проверьте все контакты, клеммы. На некоторых участках могут появляться следы окисления и ржавчины. Они негативно влияют на качество контактов. Зачистите их и повторите попытку. Возможно, ошибка уйдёт.
• Используя мультиметр, переведите его в режим прозвонки или проверки сопротивления изоляции, пройдитесь по всем проводам, соединяющим ЭБУ и датчик распредвала. Чаще всего тут предусмотрено 3 провода. Проверьте их целостность, значение сопротивлений между проводами и между каждым проводом и массой, взятой от корпуса. Если целостность нарушена, придётся менять проводку. Пытаться её восстановить с помощью изоленты не лучшая идея в такой ситуации.
• Проверьте целостность датчика. Поскольку его механические повреждения большая редкость, возникновение такой проблемы маловероятно. Но если все предыдущие теории были разрушены в ходе диагностики, остаётся проверять лишь наименее вероятные несправности. Приобретая новый датчик, отдавайте предпочтение оригиналам, купленным через проверенных поставщиков или официального дилера. Сейчас на рынке большое количество подделок и датчиков низкого качества. Таких запчастей стоит избегать.
• Если и датчик исправен, тогда вариант один. Это проблемы со стороны блока управления. Вмешиваться в его конструкцию и настройки своими руками не рекомендуется. Компонент очень важный, сложный и дорогой. Лучше доверить диагностику ЭБУ профильным специалистам.

Если наблюдаются проблемы со стороны распредвала, обязательно проверьте работоспособность датчика коленвала.

Это объясняется тем, что они работают синхронно. Когда ЭБУ не получает сигнал от ДПРВ, он переключается на сигналы от контроллера коленвала.

Критичной ошибку P0340 назвать нельзя. Но и игнорировать её появление не рекомендуется. Она сказывается на работе двигателя, провоцирует увеличение расхода топлива, постоянно напоминает о себе горячей лампочкой Check Engine.

Ошибка P0340 — Датчик “A” положения распределительного вала, банк 1 — неисправность электрической цепи

Определение кода ошибки P0340

Ошибка P0340 указывает на неисправность электрической цепи датчика положения распределительного вала (банк 1).

Что означает ошибка P0340

Датчик положения распределительного вала рассчитывает частоту вращения и положение распределительного вала при вращении и отправляет сигнал на модуль управления АКПП (PCM). PCM использует полученную информацию для управления впрыском топлива и моментом зажигания.

Если РСМ не получит или получит ошибочный сигнал от датчика положения распределительного вала, он не сможет выполнять необходимые регулировки. В этом случае в памяти РСМ сохранится ошибка P0340 и на приборной панели автомобиля загорится индикатор Check Engine.

Причины возникновения ошибки P0340

• Короткое замыкание, коррозия или повреждение проводов датчика положения распределительного вала
• Короткое замыкание, коррозия или повреждение соединителя датчика положения распределительного вала
• Неисправность датчика положения распределительного вала
• Неисправность датчика положения коленчатого вала
• Неисправность PCM

Каковы симптомы ошибки P0340?

• Загорание индикатора Check Engine
• Проблемы с запуском двигателя (автомобиль может заводиться с трудом или вовсе не заводиться)
• Неровный холостой ход или заглохание двигателя
• Пропуски зажигания в цилиндрах двигателя
• Падение мощности двигателя

Как механик диагностирует ошибку P0340?

При диагностировании данного кода ошибки механик выполнит следующее:

• Считает все коды ошибок, сохраненные в памяти PCM, с помощью сканера OBD-II
• Проверит провода датчика положения распределительного вала на предмет короткого замыкания, коррозии и наличия повреждений
• Проверит соединитель датчика положения распределительного вала на предмет короткого замыкания, коррозии и наличия повреждений
• Осмотрит датчик положения распределительного вала на наличие повреждений
• Проверит целостность цепи датчика положения распределительного вала
• Устранит все ошибки, которые сохранились в памяти PCM вместе с ошибкой P0340
• Проверит напряжение датчика положения распределительного вала, используя сканер или осциллограф
• При необходимости, заменит датчик положения распределительного вала
• Если с датчиком положения распределительного вала, а также соответствующими электрическими компонентами все в порядке, проблема может заключаться в неисправности PCM. В этом случае потребуется замена или перепрограммирование модуля

Общие ошибки при диагностировании кода P0340

Наиболее распространенной ошибкой при диагностировании кода P0340 является пренебрежение проверкой электрических проводов и соединителей перед заменой датчика положения распределительного вала.

Еще одной ошибкой является исключение возможности возникновения пропусков зажигания в цилиндрах двигателя, а также выхода из строя датчика положения коленчатого вала.

Насколько серьезной является ошибка P0340?

Ошибка P0340 считается довольно серьезной, так как при ее появлении могут возникнуть проблемы с двигателем. Автомобиль может заводиться с трудом или вовсе не заводиться. Также возможно падение мощности двигателя. Во избежание повреждения других компонентов двигателя, а также возникновения опасных ситуаций на дороге при обнаружении ошибки P0340 рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Какой ремонт может исправить ошибку P0340?

• Ремонт или замена проводов датчика положения распределительного вала
• Ремонт или замена электрического соединителя датчика положения распределительного вала
• Замена датчика положения распределительного вала
• Замена датчика положения коленчатого вала
• Устранение пропусков зажигания (при наличии) перед заменой датчика положения распределительного вала
• Замена или перепрограммирование PCM

Дополнительные комментарии для устранения ошибки P0340

Перед выполнением каких-либо ремонтных работ необходимо выполнить тщательное диагностирование и рассмотреть все возможные причины возникновения ошибки P0340.

Нужна помощь с кодом ошибки P0340?

Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89

Похожие статьи

Датчик положения распределительного вала используется для улучшения технических характеристик автомобильных двигателей.

За счет повышения точности момента подачи топлива в камеры сгорания цилиндров (снижается расход топлива, улучшается динамика автомобиля).

Такие проблемы встречаются на всех марках автомобилей, но чаще всего на них жалуются владельцы ВАЗ 2114 8 клапанов и ВАЗ 2112 16 клапанов, Нива Шевроле, Нива 21214 и Калина 8 клапанов. Реже подобные ошибки обнаруживаются у Шевроле и Ниссан Альмера n16.

Насколько серьезной является ошибка

Такая проблема не относится к категории критических по следующим причинам:

• электронный блок управления предусматривает возможность функционирования без сигналов датчика положения распределительного вала;
• контроль впрыска топлива может выполняться по сигналам датчика положения коленчатого вала.

Однако это не значит, что отказ элемента никак не влияет на их работе, из-за ошибки возможны следующие негативные последствия:

• ухудшение запуска двигателя;
• уменьшение мощности;
• ухудшение динамики;
• возрастание расхода топлива.

Расположение и принцип работы датчика положения распредвала (ДПРВ)

Устройство размещается на передней части головки блока цилиндров рядом с первым цилиндром.

Гнездо установки может быть с левой или правой стороны по ходу автомобиля.

Устройства контроля расположения распределительного вала бывают трех типов.

Оптические

Тонкий световой луч сквозь специальное отверстие вала фиксируется имеющимся с противоположной стороны приемным устройством.

Свет вырабатывает электрический импульс, регистрирующий положение агрегата в данный период времени.

Кроме того, они дорогие, сложные в обслуживании, создают технические проблемы при выборе места установки.

Индуктивные

В корпусе устройства есть постоянный магнит, сигнал фиксируется активатором зубчатого колеса.

Электромагнитные (датчики Холла)

В отличие от постоянных магнитов, магнитное поле создается катушкой при прохождении тока.

Сигналы анализируются электронным блоком управления, сравниваются с показателями датчиков положения коленчатого вала и на основании значений подаются исполнительные команды для впрыска в камеры сгорания топливной смеси.

Отказ работы датчика характеризуется несколькими вторичными признаками, на них следует обращать внимание и при обнаружении принимать соответствующие меры.

№	Признак	Описание
1	Затруднен запуск двигателя	Такая ситуация наблюдается не только на холодном, но и горячем двигателе. Приходится долго крутить стартер, разряжать аккумуляторную батарею, создавать излишние нагрузки на обмотки ротора и статора. Как следствие ­– подгорают контакты, быстро теряются изоляционные характеристики обмоток. Сокращается время эксплуатации агрегатов, в том числе и аккумулятора.
2	Неустойчивая работа на холостых оборотах	Двигатель непрогнозируемо периодически то набирает обороты, то уменьшается их аж до возможной остановки. Для обеспечения прогрева водителю необходимо постоянно контролировать его работу с помощью педали акселератора.
3	Перебои в работе одного цилиндра	Проблема появляется из-за пропусков или очень позднего воспламенения топливной смеси. Двигатель работает рывками, увеличенная вибрация, возможно появление нехарактерных шумов и стуков.
4	Автомобиль «не тянет»	Мотор не набирает максимальную мощность, замедляется его реакция на попытки резко увеличить обороты.
5	Повышается расход топлива на 100 км пробега	Трудно рассчитать длину поездки на одной полной заправке топливного бака, нивелируются преимущества фазированной подачи топлива в камеры сгорания цилиндров. Повышается стоимость эксплуатации.

Во всех случаях при отсутствии сигналов с датчика положения коленчатого и распредвала ЭБУ автомобиля фиксирует отклонение и на панели приборов загорается красная лампочка Check Engine.

Значимость проблем зависит от типа двигателей:

• дизельные;
• бензиновые;
• газовые.

В бензиновых моторах воспламенение воздушно-топливной смеси происходит с помощью электрической искры, соответственно, момент подачи смеси не столь важен.

У дизельных происходит самовоспламенение топлива из-за нагрева при сжатии – повышается значение момента его подачи в цилиндры.

Условия формирования

Конкретный производитель и конкретная модель автомобиля имеют свои незначительные отличия условий формирования ошибки и вывода ее на панель.

Но общий алгоритм срабатывания ЭБУ всегда зависит от одинаковых факторов:

• датчики распределительного вала не подают сигнал на ЭБУ через 5 секунд вращения двигателя стартером;
• на заведенном двигателе нет сигнала при оборотах более 600 об/мин.

Допускаются небольшие отличия в различных моделях ЭБУ, но они не имеют важного значения и учитываются только профессиональными мастерами.

Причины

Датчик относится к категории очень надежных устройств, появление ошибки может быть только по трем причинам.

№	Причина	Описание
1	Нарушение в работе электронного блока управления	Встречается редко, при сканировании прописывается большое количество кодов различных ошибок. Кроме физического износа и механических повреждений, может возникнуть из-за попыток некорректного перепрограммирования и перепрошивки ЭБУ.
2	Проблемы с датчиком	Перегорела обмотка катушки, повредился корпус, зажим не фиксирует клеммник подключения проводов и т. д. Механические повреждения относятся к критическим, если они не позволяют устройству правильно подавать сигналы о положении распредвала двигателя.
3	Проблемы с электрической проводкой	Чаще всего окисляются или засоряются контакты, реже появляются проблемы с изоляцией и целостностью проводов.

Иногда встречаются перебои функционирования датчика из-за ослабления фиксации корпуса к блоку цилиндров. Прибор отдаляется от активатора на зубчатом колесе, что может стать причиной существенного ослабления или полного отсутствия сигнала.

Как избавиться от ошибки P0340

Процесс относится к категории простых и может выполняться без помощи автоэлектриков.

До начала работ надо подготовить:

• считыватель параметров и кодов ошибок (LAUNCH X431 или идентичный);
• мультиметр или контрольку;
• очиститель контактов;
• гаечные ключи.

Мероприятия выполняются в следующем порядке:

Можно использовать адаптер и ноутбук со специальной программой. При обнаружении ошибки датчика фазы P0340 сделать сброс.

Если она опять появилась, то надо искать причину проблемы.

Обратите внимание на их состояние, усилие прижатия, работоспособность фиксатора.

При необходимости обработайте контакты специальной жидкостью, поправьте защелку.

Перед этим следует изучить схему электропроводки, найти клеммники ЭБУ и соответствующие провода.

Надо знать, какие из выходящих из датчика клеммы для чего предназначены.

Как правило, крайние подводят питание на катушку, средний отправляет на ЭБУ импульсы. Но все зависит от модели автомобиля.

Если катушка перегорела, то датчик необходимо менять.

Для этого надо:

• завести автомобиль;
• зайти в диагностику и сбросить ошибку;
• проверить длительность впрыска;
• если она не изменилась, то заглушить мотор и опять его завести.

После этих манипуляции параметры работы двигателя войдут в норму.

Проверка датчика распредвала с помощью осциллографа

Прибор дает возможность точно узнать режимы сигналов и их соответствие конструкторским разработкам.

Мероприятия выполняются в следующей последовательности:

• канал «А» подключается к среднему контакту (передает импульсный сигнал) датчика положения распределительного вала;
• канал «Б» подключается к среднему контакту датчика положения коленчатого вала;
• вторые выводы каналов соединяются с массой;
• подключается вывод USB осциллографа к компьютеру;
• открывается диск и включается съем данных;
• заводится двигатель.

На мониторе появятся два графика, один показывает импульсы датчика положения коленвала, в другой импульсы положения распредвала.

Есть отклонения ­ – надо регулировать или менять привод газораспределительного механизма.

Коды ошибок связанные с P0340

При диагностировании ЭБУ могут обнаруживаться и другие коды, связанные с работой системы впрыска и зажигания:

• случайный пропуск подачи искры P0300;
• обрыв цепи датчика частоты вращения двигателя P0725;
• обрыв цепи датчика положения коленчатого вала P

Хотя ошибка не относится к категории критических, исправлять ее следует как можно быстрее, особенно это правило касается автомобилей с ГБО. Устанавливайте только рекомендованные оригинальные или лицензированные датчики.

Датчик положения распределительного вала предназначен для определения угла поворота распределительного механизма по отношению к коленчатому валу. Информация от него поступает в систему управления двигателем, которая, в свою очередь, управляет впрыском и зажиганием топливной смеси.

Обычно датчик положения распредвала функционально связан с датчиком частоты вращения коленвала. Однако изредка владельцы разных автомобилей сталкиваются с проблемой, которая при диагностике имеет код Р0021. Что это такое? Официально она носит название ошибки работы датчика распределительного вала. Однако не все так просто. На самом деле ошибка может быть вызвана различными причинами. Итак, перечислим возможные.

Сразу стоит оговориться, что в связи с различной конструкцией двигателей и систем разных автомобилей причин возникновения упомянутой ошибки может быть несколько. В данной статье мы попытались систематизировать и перечислить наиболее распространенные из них.

Три основные причины появления ошибки Р0021

Первая причина — падает давление масла на соленоидах распределительного вала. Эта причина может вызывать не только ошибку Р0021, но и Р0011, Р0345, а также другие аналогичные, которые так или иначе связаны с работой упомянутого распредвала. Почему это может происходить? В некоторых двигателях прокладки крышки масляного канала (где они есть) выполняются из бумаги. Соответственно, они имеют непродолжительный срок службы, после чего попросту вздуваются. Поэтому масло и уходит через крышку.

Устранение — исправить это можно заменив бумажную прокладку на железную. Порой сложность может возникнуть у владельцев некоторых автомобилей (например, «Инфинити» или «Ниссан») в связи с труднодоступностью указанной прокладки. Однако, если вы не планируете выполнять работы самостоятельно, это вас не должно волновать.

Вторая причина — установка неподходящего датчика распределительного вала, который не применяется на вашей машине. Обычно это происходит после ремонта или выхода последнего из строя. Поэтому при покупке важно проверять, что вам предлагают продавцы.

Устранение — поинтересуйтесь, какой именно датчик установлен в двигателе, ознакомившись с документацией к вашему автомобиле. Это избавит вас от потенциальных проблем.

Третья причина — выход из строя датчиков распределительного вала или их проводки. Поэтому при возникновении ошибки Р0021 рекомендуется первым делом проверить исправность упомянутого датчика. Это лучше делать в специализированном сервисе с использованием соответствующего оборудования.

Устранение — почистить или заменить полностью датчик, в случае неисправности. Чистка или замена определяется в зависимости от ситуации. Последний вариант предпочтительней.

Почему появляется ошибка Р0021

Перечислим еще несколько причин, которые так или иначе могут вызывать появление ошибки с кодом Р0021:

— неисправность в работе или самом датчике положения;
— распределительного вала или его проводки;
— низкое давление масла;
— низкий уровень масла;
— изношенность масляного насоса;
— грязное масло;
— неисправность в работе или самом датчике положения коленчатого вала или его проводки;
— неисправность в работе или электромагнитном клапане управления фазами впуска;

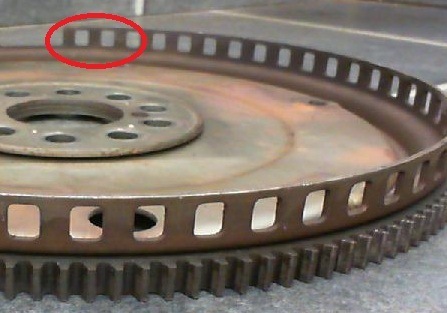

— скопление металлической стружки на диске синхронизации распределительного вала;
— неверная установка цепи привода механизма газораспределения;
— посторонние отложения в канавке подачи масла для управления фазами впуска.

Соответственно, для устранения упомянутой ошибки вам необходимо найти одну из описанных выше причин и устранить ее. Если вы обладает опытом работы с техникой — можете делать это самостоятельно. Однако помните, что зачастую для работы с современными двигателями необходимы не только специальные инструменты, но и компьютер с соответствующим программным обеспечением. Поэтому рекомендуем вам обратиться за помощью в специализированную СТО, где специалисты сделают всю работу за вас. Гладких вам дорог!
