P0809 ошибка ford focus 3

Сообщения

212

Репутация

-2

Реакции

18

• #1

Здравствуйте фокус 3 1.6. после продолжительных поездок в режиме 15-30 км\ч (мин. 20 -30) выскакивает ошибка Р0809( прерывистый сигнал в цепи датчика положения сцепления А) машину дергает сцепление буксует. Актуаторы местами менял ( без изменений). проводка целая, окислений нигде нет. TCM отдавал в ремонт ( без изменений ). все тесты и адаптации проходят без ошибок. если ездить быстрей все ок. из-за вилок сцепления может такой код писать? или не в ту сторону думаю?

Сообщения

212

Репутация

-2

Реакции

18

• #2

Сильно смущает то что ошибка не сбрасывается пока не остынет.

Сообщения

838

Репутация

13

Реакции

376

• #3

Смотрите в сторону блока TCM, если авто до 2015 года….

Сообщения

269

Репутация

2

Реакции

43

• #4

Модуль ТСМ под замену!!!!!!!!!!!

Сообщения

212

Репутация

-2

Реакции

18

• #5

Подкинул сегодня другой, проблема ушла. Буду душить «электроника» чтоб доделывал. всем спасибо

Сообщения

471

Репутация

1

Реакции

174

• #6

Подкинул сегодня другой, проблема ушла. Буду душить «электроника» чтоб доделывал. всем спасибо

Насколько я знаю, эти блоки не ремонтопригодные.

Сообщения

212

Репутация

-2

Реакции

18

• #7

Насколько я знаю, эти блоки не ремонтопригодные.

Ремонтятся. сейчас в основном все что продается востановленное.

Сообщения

838

Репутация

13

Реакции

376

• #8

Ещё бы кто секретиком поделился….

Сообщения

212

Репутация

-2

Реакции

18

• #9

Ещё бы кто секретиком поделился….

каким? как их ремонтировать? без понятия. есть у нас один «электроник» который ударился в автотему.

Сообщения

838

Репутация

13

Реакции

376

• #10

Значит есть наработки….вот их бы и посмотреть

Сообщения

448

Репутация

9

Реакции

133

• #11

Подкинул сегодня другой, проблема ушла. Буду душить «электроника» чтоб доделывал. всем спасибо

Замена требует переноса конфигурации ? Или ещё чего то ? + потом обучение видимо.

Сообщения

838

Репутация

13

Реакции

376

• #12

Там отличия только для обьема ДВС — 1.6 и 2.0 под них в ТСМ свои прошивки, вот и все. Если блок с такого же авто по обьему двигателя то прокатит и так, если нет, то шить прошивку под обьем.

Сообщения

448

Репутация

9

Реакции

133

• #13

Там отличия только для обьема ДВС — 1.6 и 2.0 под них в ТСМ свои прошивки, вот и все. Если блок с такого же авто по обьему двигателя то прокатит и так, если нет, то шить прошивку под обьем.

Вопрос исчерпан.

Сообщения

269

Репутация

2

Реакции

43

• #14

Если по нормальному ремонтировать блок ТСМ то это очень дорого,проще купить новый(не восстановленный)!!!

Сообщения

838

Репутация

13

Реакции

376

• #15

Ну как бы есть в продаже восстановленные, и цену просят не как за новый….отсюда и желание взять и починить.

Сообщения

269

Репутация

2

Реакции

43

• #16

99% ремонт не получится,там дохнет обвязка процессора и драйвера управления,их разбирабт,пропаивают и на сколько хватит,так как прогрев электронных компонентов иногда помогает!!!!!!!!!!

Сообщения

269

Репутация

2

Реакции

43

• #17

А так для опытов этих ТСМ как грязи найти можно,но нужны ТСМ которые выпущены до мая 2016 года,после мая 2016 года они пошли неубиваемые!!!!!!!!

C0044:28 Датчик давления в тормозной системе A: уровень смещения сигнала за пределами диапазона / регулировка нуля не выполнена. Несовпадение сигналов датчика давления в тормозной системе. Коробка передач по умолчанию устанавливается в НЕЙТРАЛЬНОЕ положение. P06A6 Несоответствие по рабочему диапазону / характеристикам в цепи A опорного напряжения датчика Отказ цепи электропитания датчика 1 ISS (частота вращения первичного вала) Отключены 3-я и 5-я передачи. При остановке включается только 1-я передача. Барабан переключения нейтральной передачи 1 после включения. Pinpoint-тесты C. P06A7 Несоответствие по рабочему диапазону / характеристикам в цепи B опорного напряжения датчика Отказ цепи электропитания датчика ISS Отключены 2-я, 4-я и 6-я передачи. Барабан включения нейтральной передачи 2 в режиме переднего хода. Pinpoint-тесты C. P06A8 Несоответствие по рабочему диапазону / характеристикам в цепи C опорного напряжения датчика Отказ цепи электропитания OSS (частота вращения вторичного вала) Замените датчик скорости вращения колеса ABS (антиблокировочной системы тормозов), датчик 1 ISS или датчик 2 ISS для OSS Pinpoint-тесты C. P0700 Присутствует код DTC системы управления коробкой передач От TCM (модуль управления коробкой передач) в DTC получен код ошибки PCM (модуль управления силовым агрегатом), указывающий на то, что могут присутствовать другие коды TCM DTC Может быть включена MIL (контрольная лампа системы управления двигателем). Имеются другие неисправности в работе коробке передач. В PCM выставлен код, указывающий на наличие кода(-ов) коробки передач и на необходимость их проверки в TCM специалистом. ПОВТОРНО выполните бортовую компьютерную диагностику (OBD) и выведите коды DTC коробки передач из TCM P0701 Ошибка, связанная с неправильным управлением двигателем — осуществляется контроль увеличения крутящего момента и запросов на изменение частоты вращения коленчатого вала двигателя от TCM, при обнаружении неполадок эти запросы отклоняются Несоответствие по рабочему диапазону / характеристикам в системе управления коробкой передач Включает MIL. См. другие коды DTC. Если нет других выставленных кодов DTC, удалите код и выполните проверку еще раз. P0702 Электрическая неисправность системы управления коробкой передач Регистрируется вместе с P0882 (выход напряжения за нижний предел диапазона) или P0883 (выход напряжения за верхний предел диапазона). См. другие коды DTC. Проверьте адаптивное программирование датчика TR (диапазон коробки передач). Дополнительную информацию см. в «Адаптивное программирование TCM» в этом разделе.Отрегулируйте трос рычага выбора передач.
За дополнительной информацией обратитесь к: Регулировка троса рычага выбора передач
Если устранить проблему не удалось, замените датчик TR. P0706 Несоответствие по рабочему диапазону/характеристикам в цепи A датчика TR Датчик TR A частота за пределами диапазона (200–300 Гц). Код не выставляется на размыкание, короткое замыкание на массу или короткое замыкание на цепь электропитания (код отключается коэффициентом заполнения импульса менее 2,0 или более 98,0) По умолчанию на малой скорости выставляется НЕЙТРАЛЬНОЕ положение.Если ошибка присутствует во время запуска, проворачивание двигателя отключаетсяВключает MIL.

Pinpoint-тесты D.

P0707 Цепь A датчика TR — Низкий уровень сигнала Датчик TR A, выход коэффициента заполнения импульса за нижний предел диапазона (ниже минимального уровня для парковочной передачи) По умолчанию на малой скорости выставляется НЕЙТРАЛЬНОЕ положение.Если ошибка присутствует во время запуска, проворачивание двигателя отключаетсяВключает MIL. Проверьте адаптивное программирование датчика TR. Дополнительную информацию см. в «Адаптивное программирование TCM» в этом разделе.Отрегулируйте трос рычага выбора передач.

Если устранить проблему не удалось, замените датчик TR.

P0708 Цепь A датчика TR — Высокий уровень сигнала Датчик TR A, выход коэффициента заполнения импульса за верхний предел диапазона (ниже максимального уровня для низших передач). По умолчанию на малой скорости выставляется НЕЙТРАЛЬНОЕ положение.Если ошибка присутствует во время запуска, проворачивание двигателя отключаетсяВключает MIL. Pinpoint-тесты D. P0709 Перемежающийся сигнал в цепи A датчика TR Во время предпусковой проверки TR подает перемежающийся сигнал PARK или NEUTRAL. Регистрируется вместе с P0706, P0707 или P0708.Включает MIL. Pinpoint-тесты D. P0715 Недостаточный входной сигнал от датчика ISS Обнаружен сбой в цепи датчика 1 ISS Отключены 3-я и 5-я передачи. При остановке включается только 1-я передача, барабан включения нейтральной передачи 1 после включения.

Pinpoint-тесты C.

P0716 Цепь A датчика ISS Неустойчивый сигнал датчика 1 ISS — сигнал с помехами, за верхним пределом диапазона или недостоверный. Обнаружение этой неисправности отключается, если регистрируется неисправность цепи электропитания (P06A6) или цепи (P0715). Отключены 3-я и 5-я передачи. При остановке включается только 1-я передача, барабан включения нейтральной передачи 1 после включения. Pinpoint-тесты С. P0717 Отсутствует сигнал в цепи А датчика ISS Отказ датчика 1 ISS при 0 скорости. Обнаружение этой неисправности отключается, если регистрируется неисправность цепи электропитания (P06A6) или цепи (P0715). Отключены 3-я и 5-я передачи. При остановке включается только 1-я передача, барабан включения нейтральной передачи 1 после включения. Pinpoint-тесты С. P0718 Перемежающийся сигнал датчика A ISS PCM определил неустойчивость сигнала датчика ISS. Отключены 3-я и 5-я передачи. При остановке включается только 1-я передача, барабан включения нейтральной передачи 1 после включения.Регистрируется вместе с P06A6, P0715, P0716 или P0717.Включает MIL. Pinpoint-тесты С. P0720 Недостаточный входной сигнал от цепи датчика OSS Обнаружена неисправность цепи OSS. Замените датчик скорости вращения колеса ABS, датчик 1 ISS или датчик 2 ISS для OSS Pinpoint-тесты С. P0721 Ошибка сигнала датчика OSS Неустойчивый сигнал датчика OSS — сигнал с помехами, за верхним пределом диапазона или недостоверный. Обнаружение этой неисправности отключается, если регистрируется неисправность цепи электропитания (P06A8) или цепи (P0720). Замените датчик скорости вращения колеса ABS, датчик 1 ISS или датчик 2 ISS для OSS Pinpoint-тесты С. P0722 Отсутствует сигнал датчика OSS Отказ OSS при 0 скорости, когда в соответствии с режимом в автомобиле значение OSS должно быть отличным от нуля. Обнаружение этой неисправности отключается, если регистрируется неисправность цепи электропитания (P06A8) или цепи (P0720). Замените датчик скорости вращения колеса ABS, датчик 1 ISS или датчик 2 ISS для OSS Pinpoint-тесты С. P0723 Перемежающийся сигнал в цепи датчика OSS Регистрируется вместе с P0720, P0721 или P0722. Замените датчик скорости вращения колеса ABS, датчик 1 ISS или датчик 2 ISS для OSSВключает MIL. Pinpoint-тесты С. P072B Не выключается передача заднего хода Барабан переключения передач 2 не может выключить передачу ЗАДНЕГО ХОДА. Механическая неисправность барабана переключения передач 2.Неисправность электропривода барабана переключения передач 2.Неисправности в электрической части, препятствующие вращению барабана переключения передач 2 (определить обрыв в цепях во время эксплуатации нельзя).Залипание муфты 2 (если это не обнаружить, может препятствовать перемещению барабана переключения передач 2).Отключены 2-я, 4-я и 6-я передачи. Сначала ОТРЕМОНТИРУЙТЕ датчик частоты вращения, серводвигатель 2 муфты и устраните причины кодов DTC, связанных с работой муфты 2.
Pinpoint-тесты В. .ОСМОТРИТЕ барабан, вилку переключения передач, синхронизатор и электродвигатели переключения передач TCM на предмет износа или повреждений. P072C Не выключается передача 1 Барабан переключения передач 1 не может выключить первую передачу. Механическая неисправность барабана переключения передач 1.Неисправность электропривода барабана переключения передач 1.Неисправности в электрической части, препятствующие вращению барабана переключения передач 1 (определить обрыв в цепях во время эксплуатации нельзя).Залипание муфты 1 (если это не обнаружить, может препятствовать перемещению барабана переключения передач 1).3-я и 5-я передачи. Сначала ОТРЕМОНТИРУЙТЕ все датчики скорости вращения, серводвигатель 1 муфты и устраните причины кодов DTC, связанных с работой муфты 1.
Pinpoint-тесты В. ОСМОТРИТЕ барабан, вилку переключения передач, синхронизатор и электродвигатели переключения передач TCM на предмет износа или повреждений. P072D Не выключается передача 2 Барабан переключения передач 2 не может выключить вторую передачу. Механическая неисправность барабана переключения передач 2.Неисправность электропривода барабана переключения передач 2.Неисправности в электрической части, препятствующие вращению барабана переключения передач 2 (определить обрыв в цепях во время эксплуатации нельзя).Залипание муфты 2 (если это не обнаружить, может препятствовать перемещению барабана переключения передач 2).Отключены 4-я и 6-я передачи и передача ЗАДНЕГО ХОДА. Сначала ОТРЕМОНТИРУЙТЕ все датчики скорости вращения, серводвигатель 2 муфты и устраните причины кодов DTC, связанных с работой муфты 2.
Pinpoint-тесты -B .ОСМОТРИТЕ барабан, вилку переключения передач, синхронизатор и электродвигатели переключения передач TCM на предмет износа или повреждений. P072E Не выключается передача 3 Барабан переключения передач 1 не может выключить третью передачу. Механическая неисправность барабана переключения передач 1.Неисправность электропривода барабана переключения передач 1.Неисправности в электрической части, препятствующие вращению барабана переключения передач 1 (определить обрыв в цепях во время эксплуатации нельзя).Залипание муфты 1 (если это не обнаружить, может препятствовать перемещению барабана переключения передач 1).Отключены 1-я и 5-я передачи. Сначала ОТРЕМОНТИРУЙТЕ все датчики скорости вращения, серводвигатель 1 муфты и устраните причины кодов DTC, связанных с работой муфты 1.
Pinpoint-тесты -B .ОСМОТРИТЕ барабан, вилку переключения передач, синхронизатор и электродвигатели переключения передач TCM на предмет износа или повреждений. P072F Не выключается передача 4 Барабан переключения передач 2 не может выключить четвертую передачу. Механическая неисправность барабана переключения передач 2.Неисправность электропривода барабана переключения передач 2.Неисправности в электрической части, препятствующие вращению барабана переключения передач 2 (определить обрыв в цепях во время эксплуатации нельзя).Залипание муфты 2 (если это не обнаружить, может препятствовать перемещению барабана переключения передач 2).Отключены 2-я и 6-я передачи и передача ЗАДНЕГО ХОДА. Сначала ОТРЕМОНТИРУЙТЕ все датчики скорости вращения, серводвигатель 2 муфты и устраните причины кодов DTC, связанных с работой муфты 2.
Pinpoint-тесты -B .ОСМОТРИТЕ барабан, вилку переключения передач, синхронизатор и электродвигатели переключения передач TCM на предмет износа или повреждений. P073A Не выключается передача 5 Барабан переключения передач 1 не может выключить пятую передачу. Механическая неисправность барабана переключения передач 1.Неисправность электропривода барабана переключения передач 1.Неисправности в электрической части, препятствующие вращению барабана переключения передач 1 (определить обрыв в цепях во время эксплуатации нельзя).Залипание муфты 1 (если это не обнаружить, может препятствовать перемещению барабана переключения передач 1).Отключены 1-я и 3-я передачи. Сначала ОТРЕМОНТИРУЙТЕ все датчики скорости вращения, серводвигатель 1 муфты и устраните причины кодов DTC, связанных с работой муфты 1.
Pinpoint-тесты -B .ОСМОТРИТЕ барабан, вилку переключения передач, синхронизатор и электродвигатели переключения передач TCM на предмет износа или повреждений. P073B Не выключается передача 6 Барабан переключения передач 2 не может выключить шестую передачу. Механическая неисправность барабана переключения передач 2.Неисправность электропривода барабана переключения передач 2.Неисправности в электрической части, препятствующие вращению барабана переключения передач 2 (определить обрыв в цепях во время эксплуатации нельзя).Залипание муфты 2 (если это не обнаружить, может препятствовать перемещению барабана переключения передач 2).Отключены 2-я и 4-я передачи и передача ЗАДНЕГО ХОДА. Сначала ОТРЕМОНТИРУЙТЕ все датчики скорости вращения, серводвигатель 2 муфты и устраните причины кодов DTC, связанных с работой муфты 2.Pinpoint-тесты -B. ОСМОТРИТЕ барабан, вилку переключения передач, синхронизатор и электродвигатели переключения передач TCM на предмет износа или повреждений. P073E Невозможно включить передачу заднего хода Барабан переключения передач 2 не может включить передачу ЗАДНЕГО ХОДА. Электродвигатель вращается, но не может синхронизироваться и включить передачу ЗАДНЕГО ХОДА.Отключена передача заднего хода. ОСМОТРИТЕ вилку переключения передач и синхронизатор на предмет износа или повреждений. P073F Невозможно включить передачу 1 Барабан переключения передач 1 не может включить первую передачу. Электродвигатель вращается, но не может синхронизироваться и включить 1-ю передачу.Отключена 1-я передача. ОСМОТРИТЕ вилку переключения передач и синхронизатор на предмет износа или повреждений. P074A Невозможно включить передачу 2 Барабан переключения передач 2 не может включить 2-ю передачу. Электродвигатель вращается, но не может синхронизироваться и включить 2-ю передачу.Отключена 2-я передача.При некоторых неисправностях рычаги барабана не заводятся в нужную передачу; при этом могут также отключаться 4-я, 6-я передачи и передача заднего хода. ОСМОТРИТЕ вилку переключения передач и синхронизатор на предмет износа или повреждений. P074B Невозможно включить передачу 3 Барабан переключения передач 1 не может включить 3-ю передачу. Электродвигатель вращается, но не может синхронизироваться и включить 3-ю передачу.Отключена 3-я передача.При некоторых неисправностях рычаги барабана не заводятся в нужную передачу; при этом могут также отключаться 1-я и 5-я передачи. ОСМОТРИТЕ вилку переключения передач и синхронизатор на предмет износа или повреждений. P074C Невозможно включить передачу 4 Барабан переключения передач 2 не может включить 4-ю передачу. Электродвигатель вращается, но не может синхронизироваться и включить 4-ю передачу.Отключена 4-я передача.При некоторых неисправностях регуляторы барабана не заводятся в нужную передачу; при этом могут также отключаться 2-я, 6-я передачи и передача заднего хода. ОСМОТРИТЕ вилку переключения передач и синхронизатор на предмет износа или повреждений. P074D Невозможно включить передачу 5 Барабан переключения передач 1 не может включить 5-ю передачу. Электродвигатель вращается, но не может синхронизироваться и включить 5-ю передачу.Отключена 5-я передача. ОСМОТРИТЕ вилку переключения передач и синхронизатор на предмет износа или повреждений. P074E Невозможно включить передачу 6 Барабан переключения передач 2 не может включить 6-ю передачу. Электродвигатель вращается, но не может синхронизироваться и включить 6-ю передачу.Отключена 6-я передача. ОСМОТРИТЕ вилку переключения передач и синхронизатор на предмет износа или повреждений. P07A2 Несоответствие по характеристикам / заедание фрикционного элемента A коробки передач Заедание муфты 1 (1-я, 3-я и 5-я передачи). Отключены 1-я, 3-я и 5-я передачи. Проверьте муфту на наличие износа и повреждений. P07A3 Заедание фрикционного элемента A коробки передач Неисправна пружина муфты 1 (1-я, 3-я и 5-я передачи) или заблокирован серводвигатель муфты 1, не давая ей перемещаться во всем диапазоне. Пружина.Блокирование.Отключены 3-я и 5-я передачи. Проверьте муфту на наличие износа и повреждений. P07A4 Несоответствие по характеристикам / заедание фрикционного элемента B коробки передач Заедание муфты 2 (2-я, 4-я и 6-я передачи и передача заднего хода). Отключены 2-я, 4-я и 6-я передачи и передача заднего хода Проверьте муфту на наличие износа и повреждений. P07A5 Заедание фрикционного элемента B коробки передач Неисправна пружина муфты 2 (2-я, 4-я и 6-я передачи и передача заднего хода) или заблокирован серводвигатель муфты 2, не давая ей перемещаться во всем диапазоне. Пружина.Блокирование.Отключены 2-я, 4-я и 6-я передачи и передача заднего хода. Проверьте муфту на наличие износа и повреждений. P0805 Цепь A датчика положения сцепления Неисправность серводвигателя муфты 1 (ATIC) Отключены 1-я, 3-я и 5-я передачи. Pinpoint-тесты А. P0806 Несоответствие по рабочему диапазону / характеристикам в цепи A датчика положения сцепления Обнаружена неисправность датчика Холла серводвигателя муфты 1 Отключены 1-я, 3-я и 5-я передачи Pinpoint-тесты А. P0809 Перемежающийся сигнал в цепи A датчика положения сцепления Обнаружено нарушение последовательности в работе серводвигателя муфты 1 Отключены 1-я, 3-я и 5-я передачи. Pinpoint-тесты А. P087A Цепь B датчика положения сцепления Обнаружена неисправность серводвигателя муфты 2 (ATIC) Отключены 2-я, 4-я и 6-я передачи и передача заднего хода. Pinpoint-тесты А. P087B Несоответствие по рабочему диапазону / характеристикам в цепи B датчика положения сцепления Обнаружена неисправность датчика Холла серводвигателя муфты 2 Отключены 2-я, 4-я и 6-я передачи и передача заднего хода. Pinpoint-тесты А. P087E Перемежающийся сигнал в цепи B датчика положения сцепления Обнаружено нарушение последовательности в работе серводвигателя муфты 2 Отключены 2-я, 4-я и 6-я передачи и передача заднего хода. Pinpoint-тесты А. P0882 Низкий уровень входного сигнала мощности TCM Напряжение TCM за пределами диапазона — Низкое Барабаны переключения передач не включают другие передачи. Pinpoint-тесты А. P0883 Высокий уровень входного сигнала мощности TCM Напряжение TCM за пределами диапазона — Высокое Заметные неисправности отсутствуют. P0900 Управляющая цепь привода муфты A сцепления / разомкнута Обнаружен разрыв цепи серводвигателя муфты 1 Отключены 1-я, 3-я и 5-я передачи. Pinpoint-тесты А. P0901 Несоответствие по рабочему диапазону / характеристикам в управляющей цепи привода муфты A сцепления Регистрируется вместе с P0900, P0902 и P0903. Включает MIL. Pinpoint-тесты А. P0902 Управляющая цепь привода муфты A сцепления — Низкий уровень сигнала Обнаружено короткое замыкание на массу серводвигателя муфты 1 Отключены 1-я, 3-я и 5-я передачи. Pinpoint-тесты А. P0903 Управляющая цепь привода муфты A сцепления — Высокий уровень сигнала Обнаружено короткое замыкание на цепь электропитания серводвигателя муфты 1 Отключены 1-я, 3-я и 5-я передачи. Pinpoint-тесты А. P090A Управляющая цепь привода муфты B сцепления / разомкнута Обнаружен разрыв цепи серводвигателя муфты 2 Отключены 2-я, 4-я и 6-я передачи и передача заднего хода. Pinpoint-тесты А. P090B Несоответствие по характеристикам в управляющей цепи привода муфты B сцепления Регистрируется вместе с P090A, P090C или P090D. Включает MIL. Pinpoint-тесты А. P090C Управляющая цепь привода муфты B — Низкий уровень сигнала Обнаружено короткое замыкание на массу серводвигателя муфты 2 Отключены 2-я, 4-я и 6-я передачи и передача заднего хода. Pinpoint-тесты А. P090D Управляющая цепь привода муфты B — высокий уровень сигнала Обнаружено короткое замыкание на цепь электропитания серводвигателя муфты 2 Отключены 2-я, 4-я и 6-я передачи и передача заднего хода. Pinpoint-тесты А. P163E Ошибка программирования TCM Ошибка калибровки передаточного соотношения Не совпадают значения передаточного соотношения в программном обеспечении Ford и регуляторах барабана переключения передач.Калибровка не соответствуют аппаратному обеспечению. См. «Адаптивное программирование TCM» в этом разделе. P2700 Проблемы с рабочим диапазоном/ характеристиками времени включения фрикционного элемента А коробки передач — — Проверьте муфту на наличие износа и повреждений. P2701 Проблемы с рабочим диапазоном/ характеристиками времени включения фрикционного элемента В коробки передач — — Проверьте муфту на наличие износа и повреждений. P2765 Цепь 2 датчика ISS Обнаружена неисправность цепи 2 ISS Отключены 2-я, 4-я и 6-я передачи. Pinpoint-тесты C. P2766 Несоответствие по рабочему диапазону / характеристикам в цепи датчика 2 ISS Неустойчивый сигнал датчика 1 ISS — сигнал с помехами, за верхним пределом диапазона или недостоверный Отключены 2-я, 4-я и 6-я передачи. Pinpoint-тесты C. P2767 Отсутствует сигнал в цепи 2 датчика ISS Отказ датчика ISS при 0 скорости, когда в соответствии с режимом в автомобиле значение частоты вращения первичного вала должно быть отличным от нуля Отключены 2-я, 4-я и 6-я передачи. Pinpoint-тесты C. P2768 Прерывистая работа цепи 2 датчика ISS B Регистрируется вместе с P06A7, P2765, P2766 или P2767. Верхний датчик. Отключены 2-я, 4-я и 6-я передачи.Включает MIL. Pinpoint-тесты C. P2801 Несоответствие по рабочему диапазону/характеристикам в цепи В датчика TR Частота TR B за пределами диапазона (200–300 Гц). Код не выставляется на размыкание, короткое замыкание на массу или короткое замыкание на цепь электропитания (код отключается коэффициентом заполнения импульса менее 2,0 или более 98,0). По умолчанию на малой скорости выставляется нейтральное положение.Если ошибка присутствует во время запуска, проворачивание двигателя отключается Pinpoint-тесты D. P2802 Низкий уровень сигнала в цепи B датчика TR Датчик TR B — Выход коэффициента заполнения импульса за нижний предел диапазона По умолчанию на малой скорости выставляется нейтральное положение.Если ошибка присутствует во время запуска, проворачивание двигателя отключается Pinpoint-тесты D. P2803 Цепь В датчика TR — высокий уровень сигнала Датчик TR B, выход коэффициента заполнения импульса за верхний предел диапазона По умолчанию на малой скорости выставляется нейтральное положение.Если ошибка присутствует во время запуска, проворачивание двигателя отключается Pinpoint-тесты D. P2804 Перемежающийся сигнал в цепи B датчика TR Регистрируется вместе с P2801, P2802 или P2803. См. P0706, P0707 и P0708. Pinpoint-тесты D. P2805 Корреляция датчика TR A/B Датчики TR A и B в сумме должны иметь погрешность измерения 100 +/- 2x. Этот код выставляется, если оба датчика находятся в пределах диапазона (не выставлены другие коды DTC), но суммарного значения этого DTC не хватает для получения 100%. По умолчанию на малой скорости выставляется нейтральное положение.Если ошибка присутствует во время запуска, проворачивание двигателя отключается. Pinpoint-тесты D. P2831 Перемежающийся сигнал в цепи датчика положения вилки переключения передач A Обнаружена неисправность электродвигателя барабана 1 переключения передач. Барабан 1 перестает двигаться, поэтому на нем возможна только текущая выбранная передача.

Pinpoint-тесты B.

P2832 Несоответствие по диапазону / рабочим характеристикам цепи датчика положения вилки переключения передач A Барабан переключения передач — Регуляторы на барабане обнаружили ошибку в барабане 1 переключения передач, из-за которой невозможно правильное определение его положения. Отключены 1-я, 3-я и 5-я передачи.Если барабан 1 переключения передач показывает состояние, которое нельзя определить, коробка передач по умолчанию переключается в нейтральное положение. Pinpoint-тесты B. P2835 Перемежающийся сигнал в цепи датчика положения вилки переключения передач A Обнаружено нарушение последовательности в работе электродвигателя барабана 1 переключения передач. Отключает все передачи кроме той, которая выбрана в настоящий момент. Pinpoint-тесты B. P2836 Цепь датчика положения вилки переключения передач B Обнаружена неисправность электродвигателя барабана 2 переключения передач. Барабан переключения передач перестает двигаться. Доступна только та передача, которая выбрана в настоящий момент. Pinpoint-тесты B. P2837 Несоответствие по рабочему диапазону / характеристикам в цепи датчика положения вилки переключения передач B Барабан 2 переключения передач — Регуляторы на барабане обнаружили ошибку в барабане 2 переключения передач, из-за которой невозможно правильное определение его положения. Отключены 2-я, 4-я и 6-я передачи и передача заднего хода.Если регулятор барабана показывает состояние барабана 2 переключения передач, которое нельзя определить, коробка передач по умолчанию переключается в нейтральное положение. Pinpoint-тесты B. P283A Перемежающийся сигнал в цепи датчика положения вилки переключения передач B Обнаружено нарушение последовательности в работе электродвигателя барабана 2 переключения передач. Отключает все передачи кроме той, которая выбрана в настоящий момент. Pinpoint-тесты B. P285B Разрыв в цепи исполнительного устройства вилки переключения передач A Обнаружен сбой цепи электродвигателя барабана 2 переключения передач. Отключает все передачи кроме той, которая выбрана в настоящий момент. Pinpoint-тесты B. P285C Несоответствие по характеристикам в цепи исполнительного устройства вилки переключения передач A Регистрируется вместе с P285F, P2861 или P2862. Отключает все передачи кроме той, которая выбрана в настоящий момент.Включает MIL. Pinpoint-тесты B. P285D Низкий уровень сигнала в цепи исполнительного устройства вилки переключения передач A Обнаружено короткое замыкание на массу электродвигателя барабана 1 переключения передач. Отключает все передачи кроме той, которая выбрана в настоящий момент. Pinpoint-тесты B. P285E Высокий уровень сигнала в цепи исполнительного устройства вилки переключения передач A Обнаружено короткое замыкание на цепь электропитания электродвигателя барабана 1 переключения передач. Отключает все передачи кроме той, которая выбрана в настоящий момент. Pinpoint-тесты B. P285F Разрыв в цепи исполнительного устройства вилки переключения передач B Обнаружен сбой цепи электродвигателя барабана 1 переключения передач. Отключает все передачи кроме той, которая выбрана в настоящий момент. Pinpoint-тесты B. P2860 Несоответствие по характеристикам исполнительного устройства вилки переключения передач B Регистрируется вместе с P285F, P2861 или P2862. Отключает все передачи кроме той, которая выбрана в настоящий момент.Включает MIL. Pinpoint-тесты B. P2861 Низкий уровень сигнала в цепи исполнительного устройства вилки переключения передач B Обнаружено короткое замыкание на массу электродвигателя барабана 2 переключения передач. Отключает все передачи кроме той, которая выбрана в настоящий момент. Pinpoint-тесты B. P2862 Высокий уровень сигнала в цепи исполнительного устройства вилки переключения передач B Обнаружено короткое замыкание на цепь электропитания электродвигателя барабана 2 переключения передач. Отключает все передачи кроме той, которая выбрана в настоящий момент. Pinpoint-тесты B. P286F Несоответствие по характеристикам / слишком медленное расцепление муфты A СОВЕТ срабатывание защиты от непреднамеренного включения или неправильного выбора направления движения. Отключает муфту 1. Проверьте муфту на наличие износа и повреждений. P2872 Заело включение муфты A Ошибка достоверности значений муфты Нейтральное положение барабана 1 переключения передач и отключение всех передач, где включается муфта 1. Pinpoint-тест B.Проверьте муфту на наличие износа и повреждений. P2877 Несоответствие по характеристикам / слишком медленное расцепление муфты B СОВЕТ срабатывание защиты от непреднамеренного включения или неправильного выбора направления движения. Отключает муфту 2. Проверьте муфту на наличие износа и повреждений. P287A Заело включение муфты B Ошибка достоверности значений муфты Нейтральное положение барабана 2 переключения передач и отключение всех передач, где включается муфта 2.  Pinpoint-тесты -B.Проверьте муфту на наличие износа и повреждений. P287B Не выполнено программирование калибровки вилки переключения передач. Не выполнено адаптивное программирование TCM По умолчанию устанавливается в нейтральное положение до успешного выполнения адаптивного сбора данных TCM Проверьте калибровку TCM. U0028 Шина связи A автомобиля Не связанный с MIL код до U0073 Удерживает выбранную передачу до уменьшения скорости автомобиля ниже указанного предела, затем по умолчанию переключается на нейтральную передачу. U0073 Отключение шины А передачи данных модуля управления Не удалось завершить CAN (протокол передачи данных) Удерживает выбранную передачу до уменьшения скорости автомобиля ниже указанного предела, затем по умолчанию переключается на НЕЙТРАЛЬНУЮ ПЕРЕДАЧУ.Включает MILL. U0100 Потеря связи со ECM (модуль управления двигателем)/PCM A Потеря связи с PCM. Удерживает выбранную передачу до уменьшения скорости автомобиля ниже указанного предела, затем по умолчанию переключается на нейтральную передачу.Включает MIL. U0115 Потеря связи со ECM/ PCM B Потеря связи с PCM. Режим FMEM. U0121 Отсутствие связи с модулем управления ABS Потеря связи с ABS Обеспечьте замену в аварийных режимах для отсутствующей регистрации давления в тормозной системе и частоты вращения колес. U0129 Потеря связи с модулем управления тормозной системой Потеря связи с модулем управления ABS Обеспечьте замену в аварийных режимах для отсутствующей регистрации давления в тормозной системе и частоты вращения колес. U0140 Потеря связи с BCM (блок управления системами кузова) — — U0141 Потеря связи со BCM A — — U0155 Отсутствие связи с модулем управления IPC (щиток приборов) Потеря связи с модулем управления IPC — U0294 Потеря связи с PCM Потеря связи с PCM Удерживает выбранную передачу до уменьшения скорости автомобиля ниже указанного предела, затем по умолчанию переключается на нейтральную передачу. U0401 Получение неверных данных с ECM/PCM A Сообщения CAN от PCM поступают, однако PCM указывает на сбои по некоторым ключевым сигналам Удерживает выбранную передачу до уменьшения скорости автомобиля ниже указанного предела, затем по умолчанию переключается на нейтральную передачу. U0415 Получение неверных данных с модуля управления ABS Сообщения CAN от ABS поступают, однако ABS указывает на сбои по некоторым ключевым сигналам —

Ошибка Р0809 возникает на автомобилях Форд с роботизированной коробкой передач. Расшифровка кода гласит – Модуль управления (ТСМ) обнаружил прерывистый сигнал в цепи датчика положения сцепления.

Разберемся, где стоит датчик положения сцепления и как его починить.

Датчик положения сцепления Ford Fusion Fiesta

На автомобилях Форд Фьюжн Фиеста за положением диска сцепления следит специальный датчик положения. В механической части блока ТСМ установлен датчик положения сцеплением, контактами упирается в площадку на электронной плате. При выжиме сцепления электромотор приводит в действие шток с насосом. Движение штока определяется ходом лепестков корзины сцепления и толщиной фрикционного диска. Чем сильнее износ, тем ход больше. Датчик отслеживает положение выжима сцепления. Электронная плата, преобразует и обрабатывает сигнал с датчика. Датчик аналоговый имеет сопротивление 150-151 Ом.

• Неисправность датчика положения сцепления
• Неисправность электронной платы управления ТСМ
• Заклинивание сцепления или выжимного подшипника

Датчик положения сцепления Форд Фокус 3 Powershift

В современных роботизированных коробках Форд с сухим сцеплением датчик положения электронный и встроен в плату управления. Выход из строя довольно редкая проблема и зачастую связанна не с датчиком, а с нарушениями в контактах платы, а также плохой пайке электронных элементов. Симптоматика неисправности выражается в неисправности коробки передач. Машина чаще всего не заводится и загорается значок «неисправности коробки передач». Как правило появляется ошибка Р0809.

В нашем сервисе мы устраняем ошибку P0809, даем гарантию на работу и запчасти. Если ремонт по какой-то причине не возможен, в наличии всегда есть БУ блоки управления или восстановленные после поломки. Установка и настройка проводится дилерским сканером IDS VCM.

Приветствую дорогие читатели и подписчики!
Не обошла и меня эта беда по замене модуля TCM, хотя считаю, что мой модуль был «хорошего» качества. Модуль не менялся у меня с 2011 года с завода, поэтому думаю, что мой модуль поработал 7 лет достойно и умер смертью храбрых. Хотя было предположение, когда у меня впервые были признаки умирания коробки или модуля в этой записи по ремонту Powershift и тогда я очень надеялся, что умер TCM, но вышло гораздо всё печальнее. Если интересно то посмотрите, что тогда поменял.
Первый звоночек у меня был по моему в декабре конца 2017 года, когда у меня был глюк и высветился чек, я тогда сразу полетел к RedPepper88 на диагностику. И выяснилось или даже меня Леха успокоил, что наверное глюк какой то был, говорит покатайся пока что и понаблюдай. И наблюдал я до июня 2018 года, когда уже TCM кончился полностью. Хотя кончился он очень странно. Ничего не предвещало беды. Все как обычно, занимаюсь рабочими делами, приехал на точку и жду человека. Была жара, стоял минут 30-40 на месте с включенным двигателем и кондеем. После чего включаю заднюю передачу и.И. и?! И ничего не происходит, обороты поднимаются, когда на педаль газа нажимаешь и все. Ну думаю всё, приехал, а дел еще очень много и всё как обычно не вовремя. Заглушил двигатель, вышел покурил, потом запускаю машину, вроде назад поехала, я обрадовался, включаю на паркинг, выхожу и открываю капот, визуально все ок. Далее сажусь в машину втыкаю заднюю и ничего не происходит. Тут уже я начал не на шутку нервничать. Решаю скинуть клемму на 15 минут и подождать, как раз машина остынет немного.

После этой процедуры, все заработало, правда на какое то время. Добравшись на работу на 2-4-6 передачах с включенной аварийкой и при скорости не больше 25 км/час начал искать помощь на д2 и группах в вк. Если кто помнит, то были записи от меня.
На помощь мне откликнулся NoPasaran1993. И как оказалось мы знакомы :). Совпадение?! не думаю. Макс, круто по телефону пообщались тогда. NoPasaran1993 приехал ко мне на работу с компом и начали диагностику. Ошибка была Р287А — заклинивание муфты В в зацеплении. Доп.статус: 24 — Разрыв электрической цепи и т.д. по тексту из фото. TCM? Вилка? Главное что на приборке ничего не отобразилось, ни трансмиссия неисправна срочно в сервис, ни горячая, ни джеки чана нихрена вообще. Макс решил залить новую прошивку TCM и еще понаблюдать за работой коробки. Скинул мне Макс ошибки и мы поехали на тест. На тесте все ок, все работает. Поехал я домой и что Вы думаете? На пол пути к дому у меня опять такая же хрень. Ни ошибок ничего, а машина не едет. Кое как доехал до дома. Макс и Леша посоветовали обратиться к Рафу на диагностику не только компьютерную но и механическую.
Утром стартанул к Рафу. Все работает! Доехал без проблем. Но самое интересное, прикорковался. двигатель не заглушил, вышел поздароваться. получил команду заезжать и что Вы думаете? Назад не едет ахах, но вылетел чек! Затолкали в сервис, 2 ошибки по вилке и по TCM.

Далее у Рафа делаем механическую диагностику, для меня честно сказать это было как открытие Америки. Сняли короб воздушного фильтра, сняли патрубок идущий от дросселя к фильтру и мастер отверткой, не успел посмотреть какой, но помоему торксом начал крутить вилки коробки. Через 10 минут вердикт более менее меня успокоил. Замена TCM!, вилки в норме. Ценник Раф озвучил за ремонт и меня он не устроил, собрали все обратно и я уехал. Ценик за диагностику составил 1350 руб., за эту сумму Раф сделал комрьютерную и механическую диагностику.
Звоню NoPasaran1993, обрисовываю ситуацию, Макс говорит мне приятный ценник и утверждаем с ним день ремонта, что самое приятное для меня прям у моего дома. На следующий день Макс был уже у меня с новым модулем и мы принялись за его замену. Хотя больше сказать менял Макс, как я не пытался помочь, Макс сделал все сам!

Пациент снят, в сравнении между собой модулей то признаков отличия я не обнаружил. Мой старый модуль и новый усиленный обновленный. Что бы его снять нужно открутить 4 винта и снять 2 клеммы.

Сняли модуль и поставили новый.

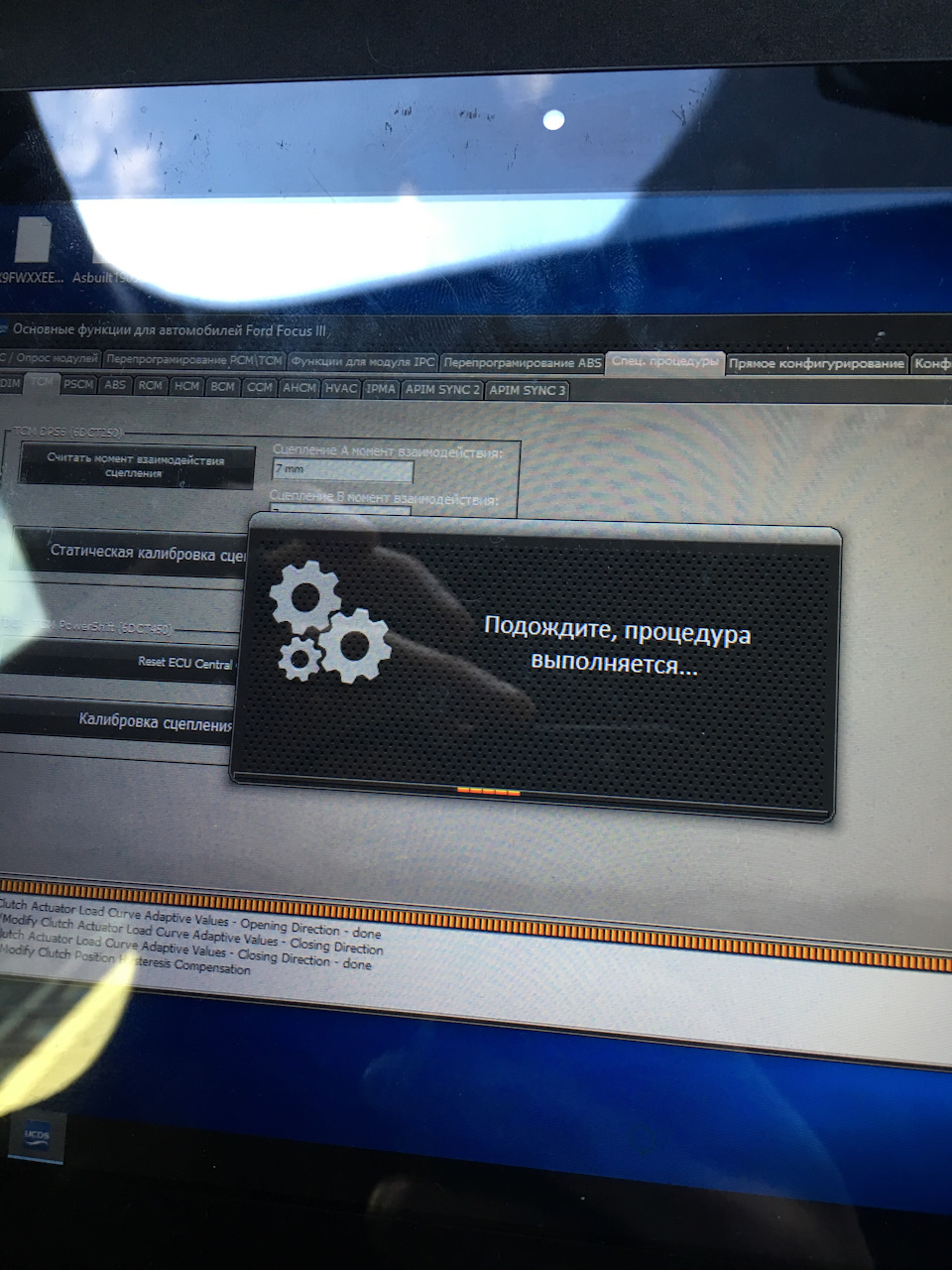

После замены Макс принялся прошивать всё это дело. Получилось с первого раза!

После всех процедур по замене и прошиванию, машина поехала как ей и полагается. Все работает как часы!
Хочу выразить огромную благодарность Максу NoPasaran1993 за отклик и за всю помощь, которую он мне оказал. Сам выкупил модуль и сам поменял у моего дома. От себя могу сказать что Макс хороший специалист своего дела, который оказывает услуги по компьютерной диагностике, прошиваю чего либо, активации допов, установки допов, а так же ремонту автомобилей. Кроме того у Макса есть выход на запчасти по хорошим ценам!

Всем удачи на дороге и безаварийной эксплуатации!

Код ошибки P0809 звучит как «прерывистый сигнал в цепи датчика положения сцепления». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Clutch Position Sensor Circuit Intermittent/Erratic».

Техническое описание и расшифровка ошибки P0809

Если ваш автомобиль, оборудованный OBD-II, сохранил код P0809. Это означает, что модуль управления трансмиссией (PCM) обнаружил прерывистый сигнал в цепи датчика положения сцепления. Этот код применим исключительно к автомобилям, оборудованным механической коробкой передач.

PCM контролирует определенные функции механической коробки передач. Положение переключателя передач и положение педали сцепления входят в число этих функций. В некоторых моделях также контролируется входная и выходная частота вращения турбины, чтобы определить степень проскальзывания муфты.

Сцепление – это механическая муфта, которая связывает двигатель с трансмиссией. Когда главный цилиндр сцепления нажат, гидравлическая жидкость проталкивается в рабочий цилиндр. Рабочий цилиндр приводит в действие нажимной диск сцепления. Позволяя при необходимости включать и отключать двигатель от трансмиссии.

Основная функция выключателя сцепления – действовать как функция безопасности, чтобы двигатель не запускался при непреднамеренно включенной трансмиссии. PCM и другие контроллеры также используют вход от переключателя сцепления для различных расчетов управления двигателем. К ним относятся функции автоматического торможения, а также для реализации удержания автомобиля под горку.

Диагностический код DTC P0809 устанавливается, когда PCM или TCM обнаруживают прерывистый сигнал напряжения или сопротивления в цепи датчика положения сцепления. Также загорается контрольная лампа двигателя или контрольная лампа трансмиссии.

Симптомы неисправности

Основным симптомом появления ошибки P0809 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

1. Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
2. Плохой запуск двигателя.
3. В некоторых случаях двигатель может не запускаться, даже если педаль сцепления полностью выжата.
4. В редких случаях симптомы могут вообще отсутствовать.

Сохраненный код P0809 может повлечь отказ различных функций управления автомобилем, безопасности и тяги. По этой причине эту ошибку следует рассматривать как серьезную.

Причины возникновения ошибки

Код P0809 может означать, что произошла одна или несколько следующих проблем:

• Неисправность датчика положения сцепления.
• Неправильно отрегулированный переключатель сцепления.
• Короткое замыкание, разрыв проводки или разъемов в цепи датчика положения сцепления.
• Плохое электрическое соединение в цепи.
• Перегорел предохранитель или плавкая вставка.
• Неисправный PCM или другой модуль управления, также возможна ошибка программирования.

Как устранить или сбросить код неисправности P0809

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0809:

1. Осмотрите проводку на предмет повреждений, потертостей, разрывов и короткого замыкания. Если проводка повреждена, отремонтируйте или замените ее.
2. Удалите все диагностические коды неисправностей из PCM и проведите тест-драйв, чтобы увидеть, возвращается ли диагностический код неисправности P0809.
3. Проверьте датчик положения сцепления, при необходимости замените.
4. Проверьте предохранитель или плавкую вставку.
5. Если все исправно, может потребоваться замена и перепрограммирование PCM.

Диагностика и решение проблем

Для исключения всех вариантов появления ошибки P0809 следует визуально осмотреть проводку, идущую к датчику положения сцепления. Проверьте все предохранители системы и при необходимости замените перегоревшие. Также проверьте аккумулятор под нагрузкой, соединение кабелей и мощность генератора.

Найдите диагностический разъем, подключите сканер и получите все сохраненные коды и данные. Запишите эту информацию, так как она может помочь вам в дальнейшей диагностике. Удалите коды и проведите тест-драйв автомобиля, чтобы увидеть, появляется ли код P0809 снова после сброса.

Проверка напряжения

Проверьте напряжение на входной цепи датчика положения сцепления. Если во входной цепи есть напряжение, нажмите педаль сцепления и проверьте напряжение в выходной цепи. Если на выходной цепи нет напряжения, возможно датчик неисправен.

Когда напряжение присутствует с обеих сторон датчика и педаль нажата, проверьте входную цепь на PCM. Если входной сигнал на PCM присутствует, возможно причина в неисправном PCM или ошибке программирования.

При отсутствии входного сигнала датчика положения сцепления на разъеме PCM, отключите все связанные контроллеры. Используйте мультиметр для проверки сопротивления для всех цепей системы. Если понадобится, отремонтируйте или замените замкнутые или разомкнутые цепи.

Не лишнем, при ошибке P0809 будет выполнить проверку предохранителей системы при нажатой педали сцепления. Предохранители, которые могут показаться нормальными при первом испытании, могут выйти из строя, когда цепь находится под нагрузкой.

Часто изношенный шарнирный рычаг сцепления или втулка педали сцепления могут ошибочно диагностироваться как неисправный датчик положения сцепления.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0809 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Chevrolet
• Chrysler
• Citroen
• Dodge
• Ford (Форд Фокус, Эскорт)
• Jeep
• Land Rover
• Mercedes
• Smart
• Toyota
• ВАЗ 2114

С кодом неисправности Р0809 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0805, P0806, P0807, P0808, P080A.
