P0917 ошибка форд фьюжен робот

Код ошибки P0917 звучит как «высокий уровень сигнала в цепи положения переключения передач». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Gear Shift Position Circuit High».

Техническое описание и расшифровка ошибки P0917

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии. Ошибка P0917 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

В механических коробках передач на рычаге переключения установлен датчик, который сообщает модулю управления PCM, на какой передачи в данный момент находится коробка. Если датчик положения рычага переключения посылает PCM недостоверный сигнал, сохраняется этот код.

Датчик положения рычага переключения передач обычно встроен в узел рычага переключения.

Код неисправности P0917 устанавливается, когда PCM обнаруживает высокий уровень сигнала в цепи положения переключения передач. После чего может загореться индикатор неисправности (MIL) на панели приборов.

Симптомы неисправности

Основным симптомом появления ошибки P0917 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

1. Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
2. Коробка передач не переключается должным образом.
3. Передачи не включаются или не переключаются.
4. Симптомы могут отсутствовать, кроме сохраненного кода неисправности.

Сохраненный код неисправности P0917 считается серьезным, так как при его появлении могут возникнуть проблемы с управляемостью и безопасностью автомобиля. Условия, которые способствовали сохранению кода, должны быть исправлены как можно скорее.

Причины возникновения ошибки

Код P0917 может означать, что произошла одна или несколько следующих проблем:

• Неисправен датчик положения переключения передач.
• Короткое замыкание или повреждение жгута проводов.
• Неисправность разъема подключения.
• Неисправность рычага переключения передач.
• Неисправный привод переключения передач в сборе.
• Иногда причиной является неисправный модуль PCM.

Как устранить или сбросить код неисправности P0917

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0917:

1. Считайте все сохраненные данные и коды ошибок с помощью сканера OBD-II.
2. Очистите коды ошибок с памяти компьютера.
3. Проведите тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0917 снова.
4. Визуально осмотрите соответствующие провода и соединители на наличие повреждений.
5. Проверьте датчик положения переключения передач, а также рычаг.
6. При необходимости замените вышедшие из строя элементы.
7. Протестируйте модуль управления PCM.

Диагностика и решение проблем

Первым делом при диагностике кода P0917 стоит проверить электрическую часть на наличие повреждений. В современных автомобилях, электрические и электронные сигналы требуют хорошей кабельной разводки для правильной передачи данных.

Любые неисправности, такие как разрывы, отсоединенные разъемы или коррозия, могут прервать сигналы, приводя к сбоям в управлении трансмиссией. Далее, проверьте аккумуляторную батарею, так как некоторые модули PCM и TCM чувствительны к низкому напряжению.

Если аккумулятор разряжен, система может определять это как сбой. Убедитесь, что аккумулятор выдает минимум 12 вольт, и что генератор работает правильно, минимум 13 вольт на холостом ходу.

Если неисправностей не выявлено, необходимо проверить датчик положения переключения передач. Помимо датчика необходимо обратить внимание на исправность рычага переключения передач и сам привод в сборе.

Модуль управления трансмиссией (TCM) выходит из строя крайне редко, поэтому при диагностике ошибки P0917, его необходимо проверять, если все остальные проверки уже выполнены.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0917 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Ford (Форд Фьюжн)
• Land Rover
• Toyota (Тойота Аурис, Версо, Королла, Ярис)

С кодом неисправности Р0917 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0914, P0915, P0916, P0918, P0919.

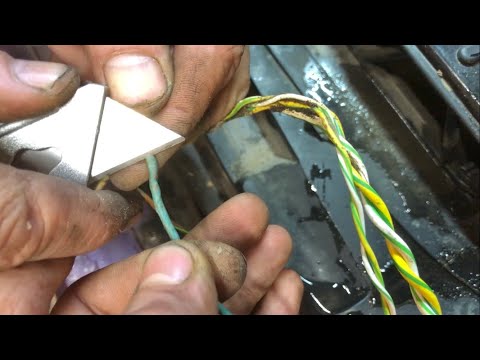

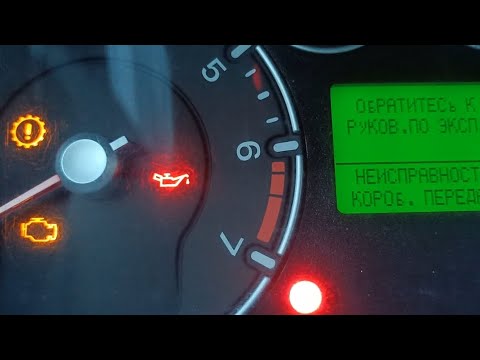

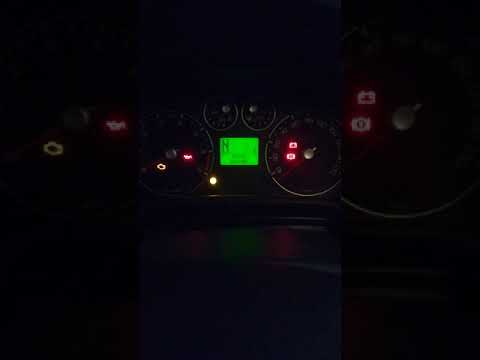

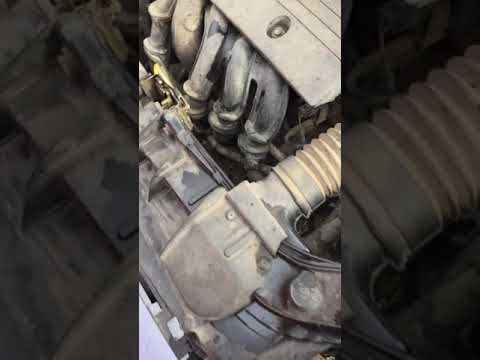

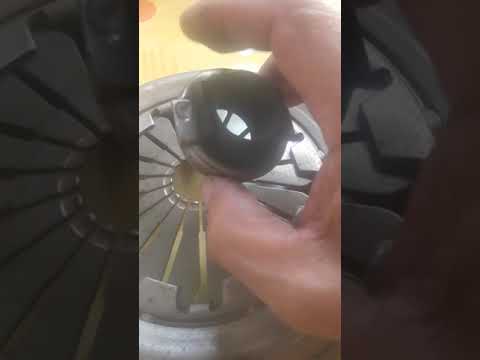

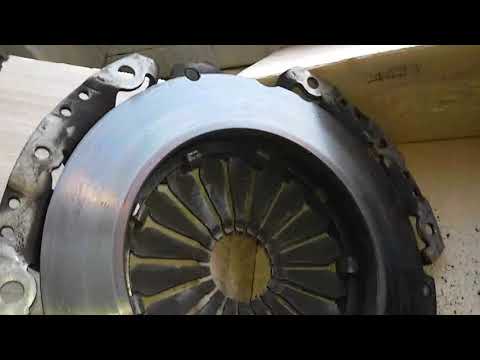

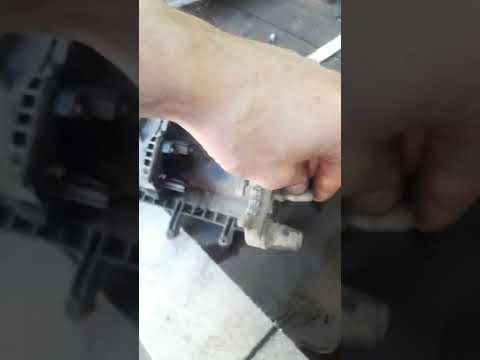

Видео

Код ошибки P0917 звучит как «высокий уровень сигнала в цепи положения переключения передач». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Gear Shift Position Circuit High».

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии. Ошибка P0917 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

В механических коробках передач на рычаге переключения установлен датчик, который сообщает модулю управления PCM, на какой передачи в данный момент находится коробка. Если датчик положения рычага переключения посылает PCM недостоверный сигнал, сохраняется этот код.

Датчик положения рычага переключения передач обычно встроен в узел рычага переключения.

Код неисправности P0917 устанавливается, когда PCM обнаруживает высокий уровень сигнала в цепи положения переключения передач. После чего может загореться индикатор неисправности (MIL) на панели приборов.

Симптомы неисправности

Основным симптомом появления ошибки P0917 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

1. Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
2. Коробка передач не переключается должным образом.
3. Передачи не включаются или не переключаются.
4. Симптомы могут отсутствовать, кроме сохраненного кода неисправности.

Сохраненный код неисправности P0917 считается серьезным, так как при его появлении могут возникнуть проблемы с управляемостью и безопасностью автомобиля. Условия, которые способствовали сохранению кода, должны быть исправлены как можно скорее.

Причины возникновения ошибки

Код P0917 может означать, что произошла одна или несколько следующих проблем:

• Неисправен датчик положения переключения передач.
• Короткое замыкание или повреждение жгута проводов.
• Неисправность разъема подключения.
• Неисправность рычага переключения передач.
• Неисправный привод переключения передач в сборе.
• Иногда причиной является неисправный модуль PCM.

Как устранить или сбросить код неисправности P0917

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0917:

1. Считайте все сохраненные данные и коды ошибок с помощью сканера OBD-II.
2. Очистите коды ошибок с памяти компьютера.
3. Проведите тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0917 снова.
4. Визуально осмотрите соответствующие провода и соединители на наличие повреждений.
5. Проверьте датчик положения переключения передач, а также рычаг.
6. При необходимости замените вышедшие из строя элементы.
7. Протестируйте модуль управления PCM.

Диагностика и решение проблем

Первым делом при диагностике кода P0917 стоит проверить электрическую часть на наличие повреждений. В современных автомобилях, электрические и электронные сигналы требуют хорошей кабельной разводки для правильной передачи данных.

Любые неисправности, такие как разрывы, отсоединенные разъемы или коррозия, могут прервать сигналы, приводя к сбоям в управлении трансмиссией. Далее, проверьте аккумуляторную батарею, так как некоторые модули PCM и TCM чувствительны к низкому напряжению.

Если аккумулятор разряжен, система может определять это как сбой. Убедитесь, что аккумулятор выдает минимум 12 вольт, и что генератор работает правильно, минимум 13 вольт на холостом ходу.

Если неисправностей не выявлено, необходимо проверить датчик положения переключения передач. Помимо датчика необходимо обратить внимание на исправность рычага переключения передач и сам привод в сборе.

Модуль управления трансмиссией (TCM) выходит из строя крайне редко, поэтому при диагностике ошибки P0917, его необходимо проверять, если все остальные проверки уже выполнены.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0917 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Ford (Форд Фьюжн)
• Land Rover
• Toyota (Тойота Аурис, Версо, Королла, Ярис)

С кодом неисправности Р0917 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0914, P0915, P0916, P0918, P0919.

Видео

Коды ошибок Ford Fusion источник
Алгоритм включения режима самодиагностики
Справедлив для автомобилей первого, а также второго поколения с бортовым компьютером и без оного.
1. Убедитесь что зажигание выключено.
2. Нажмите и удерживайте кнопку сброса дневного пробега
2а. Для вариантов с бортовым компьютером — кнопку на торце ручки переключения поворотников
2б. Для вариантов без бортового компьютера — кнопочку на приборной панеле
3. Поверните ключ зажигания в позицию II, продолжая удерживать кнопку сброса.
4. Дождитесь появления стилизованного сообщения «TEST» на дисплее одометра, после этого вы можете отпустить кнопу сброса. (неуверен в переводе).
5. Если кнопка сброса нажата больше чем 3 секунды между испытаниями, комбинация приборов выйдет из режима самодиагностики.
5а. Если необходимо выполнить тестирование на заведенной машине, достаточно на данном этапе просто повернуть ключ зажигания в положение СТАРТ и держать до полного запуска. Стартер будет отключен автоматически по факту запуска машины, через 2 секунды приборная панель вернется в режим самодиагностики.
6. Для выхода из тестового режима выключите зажигание или удерживайте нажатой кнопку более 3 сек.
—————————————————————————————————-

Описание диагностики автомобилей первого поколения
1. GAGE — Привод указателей и дисплеи
2. Все сегменты горят — Полная индикация жидкокристаллического дисплея
3. BULB — Светодиоды индикаторов/ контрольных ламп
4. r XXXX (FAIL) — Уровень ROM
5. nrXXXX — Уровень энергонезависимой памяти
6. EE XX (FAIL) — Ошибка контрольной суммы
7. CF1 XX — Конфигурация
8. CF2 XX — Конфигурация
9. CF3 XX — Конфигурация
10. DTC затем XXXX (NONE) — Диагностический код неисправности (DTC)
11. E XXXX — Скорость автомобиля, миль/ч
12. XXXX — Скорость автомобиля, км/ч
13. SGXXXX — Значение, выдаваемое усилителем сигнала спидометра
14. t XXXX — Частота вращения коленчатого вала двигателя
15. tGXXXX — Значение, выдаваемое усилителем сигнала тахометра
16. F1 XXX — Уровень топлива
17. FP1 XXX — Входной сигнал
18. FPt XXX — Входной сигнал
19. FGXXXX — Уровень топлива
20. XXX C — Температура охлаждающей жидкости двигателя
21. CGXXXX — Температура двигателя
22. odoXXX — Входной сигнал одометра
23. trn -X — Входной сигнал
24. IUd XX — Входной сигнал
25. bAtXXX — Напряжение аккумулятора
26. bf -X — Датчик-переключатель уровня тормозной жидкости (-O — нормальный уровень жидкости. -G низкий уровень жидкости.)
27. hb -X — Переключатель стояночного тормоза (O — Выключение стояночного тормоза -G — Включение стояночного тормоза)
28. SLP -X — Освещение — Входной сигнал стояночных огней (-b — Включенное состояние стояночных огней -O — Выключенное состояние стояночных огней)
29. LCXXXX — Рабочий цикл жидкокристаллического дисплея
30. Cr -X — Восприятие проворачивания коленчатого вала двигателя (-b — Высокое напряжение входного сигнала -O — Низкое напряжение входного сигнала)
—————————————————————————————————-

Описание диагностики автомобилей второго поколения
Для приборных панелей без бортового компьютера
1. tESt — Индикация включения режима
2. gAgE — проверка стрелочных показометров. Стрелки должны плавно перейти на MAX, затем на MIN и вернуться в рабочее состояние
3. 888888 — Включаются все сегменты дисплея
4. LeD — Включаются все световые индикаторы приборной панели
5. r XXXX / FAIL — Версия и тип ROM щитка приборов
6. ErXXXX — неизвестно
7. E XX / FAIL — неизвестно
8. dtXXXX — Дата изготовления щитка приборов
9. dtc — список ошибок или nonE, если нету.
10. SPXXXX — значение скорости в милях в час
11. SPXXXX — значение скорости в км/ч (значение должно быть не больше, чем показывает стрелочный индикатор)
12. SgXXXX — значение напряжения на датчике скорости (авто без АБС)
13. tAXXXX — значение оборотов (должно быть не больше, чем показывает стрелочный индикатор)
14. tgXXXX — значение напряжения ДПКВ
15. od XXX — показывает изменяющееся значение показания одометра
16. F XXX — индикация топливного датчика (000-009 — короткое замыкание, 255 — обрыв)
17. FgXXXX — вольтаж топливного датчика
18. FL XX — индикация впрыска (меняется значение с каждым впрыском на +1)
19. FP XX — процентный уровень остатка топлива (00-64, FF — ошибка)
20. XXX C — температура двигателя (255 — ошибка)
21. XXX Cg — напряжение датчика температуры
22. btXXX — напряжение аккумулятора

Состояние аналогово/цифровых входов РСМ
23. От A0-XX до A5-XX
24. От A0-XX до A5-XX
25. От A0-XX до A5-XX
26. От A0-XX до A5-XX
27. От A0-XX до A5-XX
28. От A0-XX до A5-XX

Порты шины CAN.
29. От PA-HH до Pn-HH
30. От PA-HH до Pn-HH
41. От PA-HH до Pn-HH
42. От PA-HH до Pn-HH

Пока не понятно что связанное с ИММО.
43. От P1 XX до P4 XX
44. От P1 XX до P4 XX
45. От P1 XX до P4 XX
46. От P1 XX до P4 XX
47. dtEXXX — запас хода на остатки горючего
48. rAFEXX — средний расход в милях на британский галон

—————————————————————————————————-
Для приборных панелей с бортовым компьютером
1.>GAUGE SWEEP — Проверка стрелочных указателей. Стрелки должны плавно дойти до МАХ, затем до MIN и вернуться в рабочее положение
2.>Черный ЖКИ дисплей — Проверка сегментов ЖКИ. Засвечиваются все сегменты ЖКИ.
3. >LED TEST- Проверка всех сигнальных лампочек на панели приборов.
4. >ROM LEVEL — Версия ROM
5. >NVM TARGET ROM>
6.>NVM EEPROM LVL >
7.>MANUFACTURE START — Начало производства
8. >MANUFACTURE HOURS — по всей видимости – Время производства? в шестнадцатиричном формате
9. >DTC 0 — Если есть код ошибки, то он высвечивается вместо надписи None. (NONE)
10. >ROAD SPEED>Скорость в мил/час.
11. >ROAD SPEED>Скорость в км/час.
12. >SPEEDO GAUGE — вольтаж на спидометре
13. >ENGINE SPEED — Частота вращения двигателя в об/мин (цифровой тахометр).
14.>TACHO GAUGE — Вольтаж ДПКВ
15.>ODO ROLL COUNT — Величина входного сигнала одометра. 0 — 254 нормально. 255 обрыв. (0) — короткое замыкание
16.>FUEL A/D INPUT — Указывает величину входного сигнала количества топлива. 000 — 009 Короткое замы-кание. 010 — 254 Нормальный интервал. 255 Разрыв цепи. (137)
17. >FUEL GAUGE — Показания указателя уровня топлива в шестнадцатиричном формате.
18. >FUEL FLOW — индикация событий впрыска. Смена на +1 — есть впрыск.
19. >FUEL PERCENT — Уровень топлива в процентах. в шестнадцатиричном формате.
20.>ENGINE TEMP — Температура охлаждающей жидкости в град. Цельсия (41 C)
21.>TEMP GAUGE — Вольтаж датчика температуры ОЖ
22. >BATTERY. — Напряжение аккумуляторной батареи.
23. >DIST. TO EMPTY — Расстояние до заправки в милях
24. >RAFE — средний расход (80 MPG)
25. >PATS KE FLAGS> Активность иммобилайзера

Состояние аналогово/цифровых входов РСМ
26. >A/D INPUT 0>(два разряда в шестнадцатиричном формате)
27. >A/D INPUT 1>(два разряда в шестнадцатиричном формате)
28. >A/D INPUT 2>(два разряда в шестнадцатиричном формате)
29. >A/D INPUT 4>(два разряда в шестнадцатиричном формате)

Порты шины CAN. 00 — нет устройства, иначе — есть.
30. >PORT A>(два разряда в шестнадцатиричном формате)
31. >PORT B>(два разряда в шестнадцатиричном формате)
32. >PORT E>(два разряда в шестнадцатиричном формате)
33. >PORT H>(два разряда в шестнадцатиричном формате)
34. >PORT J>(два разряда в шестнадцатиричном формате)
35. >PORT K>(два разряда в шестнадцатиричном формате)
36. >PORT L>(два разряда в шестнадцатиричном формате)
37. >PORT M>(два разряда в шестнадцатиричном формате)
38. >PORT P>(два разряда в шестнадцатиричном формате)
39.>PORT S>(два разряда в шестнадцатиричном формате)
40.>PORT T>(два разряда в шестнадцатиричном формате)
41.>PORT U>(два разряда в шестнадцатиричном формате)
42.>PORT V>(два разряда в шестнадцатиричном формате)
43.>PORT W>(два разряда в шестнадцатиричном формате)

Пока не понятно что связанное с ИММО.
44.>PERSONALITY 01>(два разряда в шестнадцатиричном формате)
45.>PERSONALITY 02>(два разряда в шестнадцатиричном формате)
46.>PERSONALITY 03>(два разряда в шестнадцатиричном формате)
47.>PERSONALITY 04>(два разряда в шестнадцатиричном формате)
—————————————————————————————————-

Стоит отметить, что не все ошибки системы выводятся на этом этапе диагностики автомобиля. Соответственно ошибки, появлявшиеся разово или если с момента их появления прошло 10 дней, то они не будут показаны в режиме самодиагностики (параметр DTC). Данные ошибки можно получить, используя внешние устройства — диагностическое оборудование или систему диагностики WDS.

========================================================================

Наиболее частые ошибки
9359 — Нет сигнала АСС, как наиболее частый вариант — сигнализация с автозапуском, также возможно, что сгорел 3 А предохранитель AUDIO. Признаком является не включение магнитолы с запуском машины.

С100 — Потеря связи с контроллером двигателя (В нашем случае PCM), чаще всего виной тому или недоконтакт в разъемах, или кривая установка сигналки. Возможно также появление ошибки из-за сильного разряда аккумулятора (будет сопровождаться ошибкой 9318)
С101 — Потеря связи с контроллером трансмиссии (ТСМ). Из известных случае проблем пока попадались только сбои по РСМ (DTC C100). Однако это не отрицает возможного сбоя в работе автоматической или роботизированной коробки передач.
С140 — Потеря связи с контроллером кузова (в нашем случае блок GEM). Скорее всего виной тому разрядка аккумулятора (сопровождается ошибкой 9318), но также возможна и из-за кривых рук установщиков сигналок.
С100 и С140 могут появиться и из-за подключения к цифровой шине сторонних устройств, типа внешних бортовых компьютеров, модулей диагностики, в случае, если в этих устройствах есть нарушения в блоках сопряжения с CAN

С121 — Не переданы данные с блока АБС через CAN. Как вариант — отказ блока АБС, низкое напряжение аккумулятора, не прошла команда сброса (случайное событие), возможно сгорел предохранитель модуля АБС.
E197 — Нет данных о скорости — это следствие ошибки С121, но на машинах без АБС данная ошибка свидетельсвует о выходе из строя датчика скорости.
E200 — Неверные данные о пробеге — это следствие ошибки Е197, так как приборка не может получить данные скорости и поэтому не может считать пробег.

9318 — зарегистрировано падение напряжения на аккумуляторе ниже 10 вольт. Как правило машина не завелась, приборка еле светилась перед этим. То есть если наблюдалось это явление, то на ошибку можно не обращать внимания.

А103 — не подключена антенна иммобилайзера. Редкая ошибка. Возможно появление от кривых рук установщиков сигналки, либо же разъем зеленого цвета в левом пороге — плохой контакт или разъем не замкнут.
А286 — кнопка бортового компьютера замкнута на массу (думаю эту ошибку не возможно увидет в режиме самодиагностики, тк просто не попасть в этот режим).

Ошибки хранятся в блоке ЭБУ постоянно до сброса их на сервисе, в режиме самодиагностики отображаются ошибки, с момента появления которых не прошло 50ти запусков машины. После 50ого запуска ошибки, если они не появлялись вновь, стираются сами.

Снятие клеммы с аккумулятора не сбрасывает ошибки

Опыт использования и дополнительные советы в теме: www.fusionclub.ru/forum/viewtopi … 3&t=189890

Дополнительная информация о кодах:

fusionclub.org/club/kb.php?subac … m=&ucat=1&

fusionclub.org/club/kb.php?subac … m=&ucat=1&

fusionclub.org/club/kb.php?subac … m=&ucat=1&

fusionclub.org/club/kb.php?subac … m=&ucat=1&

fusionclub.org/club/kb.php?subac … m=&ucat=1&

fusionclub.org/club/kb.php?subac … m=&ucat=1&

Обозначения кодов DTC

P0001 Fuel Volume Regulator Control Circuit/Open

P0002 Fuel Volume Regulator Control Circuit Range/Performance

P0003 Fuel Volume Regulator Control Circuit Low

P0004 Fuel Volume Regulator Control Circuit High

P0005 Fuel Shutoff Valve «A» Control Circuit/Open

P0006 Fuel Shutoff Valve «A» Control Circuit Low

P0007 Fuel Shutoff Valve «A» Control Circuit High

P0008 Engine Position System Performance

P0009 Engine Position System Performance

P0010 «A» Camshaft Position Actuator Circuit

P0011 «A» Camshaft Position — Timing Over-Advanced or System Performance

P0012 «A» Camshaft Position — Timing Over-Retarded

P0013 «B» Camshaft Position — Actuator Circuit

P0014 «B» Camshaft Position — Timing Over-Advanced or System Performance

P0015 «B» Camshaft Position — Timing Over-Retarded

P0016 Crankshaft Position — Camshaft Position Correlation

P0017 Crankshaft Position — Camshaft Position Correlation

P0018 Crankshaft Position — Camshaft Position Correlation

P0019 Crankshaft Position — Camshaft Position Correlation

P0020 «A» Camshaft Position Actuator Circuit

P0021 «A» Camshaft Position — Timing Over-Advanced or System Performance

P0022 «A» Camshaft Position — Timing Over-Retarded

P0023 «B» Camshaft Position — Actuator Circuit

P0024 «B» Camshaft Position — Timing Over-Advanced or System Performance

P0025 «B» Camshaft Position — Timing Over-Retarded

P0026 Intake Valve Control Solenoid Circuit Range/Performance

P0027 Exhaust Valve Control Solenoid Circuit Range/Performance

P0028 Intake Valve Control Solenoid Circuit Range/Performance

P0029 Exhaust Valve Control Solenoid Circuit Range/Performance

P0030 HO2S Heater Control Circuit

P0031 HO2S Heater Control Circuit Low

P0032 HO2S Heater Control Circuit High

P0033 Turbo Charger Bypass Valve Control Circuit

P0034 Turbo Charger Bypass Valve Control Circuit Low

P0035 Turbo Charger Bypass Valve Control Circuit High

P0036 HO2S Heater Control Circuit

P0037 HO2S Heater Control Circuit Low

P0038 HO2S Heater Control Circuit High

P0039 Turbo/Super Charger Bypass Valve Control Circuit Range/Performance

P0040 O2 Sensor Signals Swapped Bank 1 Sensor 1/ Bank 2 Sensor 1

P0041 O2 Sensor Signals Swapped Bank 1 Sensor 2/ Bank 2 Sensor 2

P0042 HO2S Heater Control Circuit

P0043 HO2S Heater Control Circuit Low

P0044 HO2S Heater Control Circuit High

P0045 Turbo/Super Charger Boost Control Solenoid Circuit/Open

P0046 Turbo/Super Charger Boost Control Solenoid Circuit Range/Performance

P0047 Turbo/Super Charger Boost Control Solenoid Circuit Low

P0048 Turbo/Super Charger Boost Control Solenoid Circuit High

P0049 Turbo/Super Charger Turbine Overspeed

P0050 HO2S Heater Control Circuit

P0051 HO2S Heater Control Circuit Low

P0052 HO2S Heater Control Circuit High

P0053 HO2S Heater Resistance

P0054 HO2S Heater Resistance

P0055 HO2S Heater Resistance

P0056 HO2S Heater Control Circuit

P0057 HO2S Heater Control Circuit Low

P0058 HO2S Heater Control Circuit High

P0059 HO2S Heater Resistance

P0060 HO2S Heater Resistance

P0061 HO2S Heater Resistance

P0062 HO2S Heater Control Circuit

P0063 HO2S Heater Control Circuit Low

P0064 HO2S Heater Control Circuit High

P0065 Air Assisted Injector Control Range/Performance

P0066 Air Assisted Injector Control Circuit or Circuit Low

P0067 Air Assisted Injector Control Circuit High

P0068 MAP/MAF — Throttle Position Correlation

P0069 Manifold Absolute Pressure — Barometric Pressure Correlation

P0070 Ambient Air Temperature Sensor Circuit

P0071 Ambient Air Temperature Sensor Range/Performance

P0072 Ambient Air Temperature Sensor Circuit Low

P0073 Ambient Air Temperature Sensor Circuit High

P0074 Ambient Air Temperature Sensor Circuit Intermittent

P0075 Intake Valve Control Solenoid Circuit

P0076 Intake Valve Control Solenoid Circuit Low

P0077 Intake Valve Control Solenoid Circuit High

P0078 Exhaust Valve Control Solenoid Circuit

P0079 Exhaust Valve Control Solenoid Circuit Low

P0080 Exhaust Valve Control Solenoid Circuit High

P0081 Intake Valve Control Solenoid Circuit

P0082 Intake Valve Control Solenoid Circuit Low

P0083 Intake Valve Control Solenoid Circuit High

P0084 Exhaust Valve Control Solenoid Circuit

P0085 Exhaust Valve Control Solenoid Circuit Low

P0086 Exhaust Valve Control Solenoid Circuit High

P0087 Fuel Rail/System Pressure — Too Low

P0088 Fuel Rail/System Pressure — Too High

P0089 Fuel Pressure Regulator 1 Performance

P0090 Fuel Pressure Regulator 1 Control Circuit

P0091 Fuel Pressure Regulator 1 Control Circuit Low

P0092 Fuel Pressure Regulator 1 Control Circuit High

P0093 Fuel System Leak Detected — Large Leak

P0094 Fuel System Leak Detected — Small Leak

P0095 Intake Air Temperature Sensor 2 Circuit

P0096 Intake Air Temperature Sensor 2 Circuit Range/Performance

P0097 Intake Air Temperature Sensor 2 Circuit Low

P0098 Intake Air Temperature Sensor 2 Circuit High

P0099 Intake Air Temperature Sensor 2 Circuit Intermittent/Erratic

Диагностика и ремонт РКПП

Ford DuraShift.

Краткая справка по DuraShift EST (Electronic Shift Transmission).

РКПП DuraShift устанавливаются на автомобили Ford моделей:

а также на автомобили Mazda 2.

Коробка передач 5-ступенчатая.

За основу была взята механическая коробка IB5.

Сцепление и привод сцепления разрабатывались совместно с компанией LUK.

Трансмиссия  Durashift EST используется совместно с двигателями: бензиновый 1.4 л и дизельный 1.4 л TDCi.

Достоинства.

Очень простая конструкция с минимизацией производителем количества деталей.

Высокая надежность при своевременном обслуживании и спокойной эксплуатации.

В большинстве случаев ремонт стоит дешевле, чем на многих других роботах.

Недостатки.

Необходимость качественного ремонта актуатора сцепления примерно каждые 120 тыс км пробега. Замена щеток электромотора.

Клевки при переключениях передач при малейшей неисправности.

Возможен выход из строя гидроцилиндра актуатора сцепления на любом пробеге.

Отсутствие в каталогах запчастей на актуатор сцепления.

Для адаптации требуется качественное оборудование дилерского уровня.

Распространенные коды ошибок DuraShift EST.

Ошибка — P0610 Трансмиссия неверно закодирована

Ошибка — P0614 ECM и TCM не совместимы

Ошибка — P0641 Опорное напряжение датчика «A» Обрыв цепи

Ошибка — P0642 Цепь «A» опорного напряжения датчика. Низкое напряжение

Ошибка — P0810 Ошибочное положение сцепления

Ошибка — P0949 Адаптация переключения не завершена

Ошибка — P2786 Слишком высокая температура актуатора переключения передач

Ошибка — P2787 Слишком высокая температура актуатора сцепления

Ошибка — P2789 Адаптивное обучение сцепления на пределе

Ошибка — U0415-20 Ошибочная коммуникация CAN между TCM и ABS

Ошибка — P0916 Низкое напряжение в цепи положения механизма переключения

Ошибка — P0915 Проблемы с рабочим диапазоном / качеством работы электрической цепи положения переключения передач

Ошибка — P0917 Высокое напряжение в электрической цепи положения рычага переключения передач

Ошибка — P1750 Адаптивное программирование сцепления не выполнено

Ошибка — P2793 Электрическая цепь направления переключения передач

Ошибка — P2794 Контроль выбора передачи — низкий уровень сигнала

Ошибка — P2795 Контроль выбора передачи — высокий уровень сигнала

Ошибка — P0919 — Ошибка управления положением механизма переключения передач

Симптомы неисправностей «Дюрашифта» Форд.

Загорается сообщение «Неисправность коробки передач» на информационном дисплее панели приборов.

Не запускается (не заводится) двигатель.

Не отображается включенная передача.

Не переключаются передачи в автоматическом режиме.

Не переключаются передачи в ручном режиме.

Не проходит инициализация (адаптация).

Не появляется «N» на панели приборов.

Отсутствует ползущий режим.

Повышенные обороты при переключении передач.

Ремонт и обслуживание роботов Ford.

• 1 раз в 120 000 км требуется замена щеток в актуаторе привода сцепления.

• 1 раз в 150 000 км требуется замена комплекта сцепления.

• Адаптация точки схватывания сцепления и обучение параметров коробки передач (инициализация) 1 раз в 30 тыс км или сразу при появлении симптомов некорректной работы РКПП: пропадание или ухудшение ползущего режима, заминки при переключении передач.

• В некоторых случаях выходит из строя гидроцилиндр привода сцепления. Как запчасть по номенклатуре в продаже его нет. Но есть аналогичный доработанный и более надежный. Замена гидроцилиндра возможна.

• 1 раз в 2 года или раз в 100 000 км требуется замена тормозной жидкости в приводе сцепления.

• В некоторых случаях попадает влага внутрь электронного модуля (ЭБУ) Durashift. В таком случае симптомы бывают самые разые. Либо можно его починить, либо менять.

• Желательно делать диагностику Durashift раз в 30 тыс км.

• Большая часть неисправностей роботов Ford связаны с актуатором выжима сцепления и самим сцеплением.

• Не редко на РКПП Форд встречается неисправность актуатора выбора и переключения передач.

• Проблемы с проводкой на актуатор выбора и переключения передач.

Запчасти для ремонта DuraShift EST.

Щетки актуатора выжима сцепления.

Подшипники механизма выжима сцепления.

Актуатор (привод) сцепления.

Гидроцилиндр актуатоа сцепления.

Жгут проводов актуатора выбора и переключения передач.

Актуатор выбора и переключения передач.

Шток актуатора выжима сцепления.

Зубчатое колесо (шестерня) актуатора выжима сцепления.

Уплотнительное кольцо гидравлического соединения магистрали выжима сцепления.

Эксплуатация робота Ford Durashift. Основные правила для долговечности коробки.

При длительной остановке, примерно более 15 секунд влючать нейтраль.

В холодную погоду проехать первый километр в спокойном режиме.

Как можно реже использовать рваный режим движения с максимальными ускорениями.

Раз в 30 тыс. км проводить диагностику и при необходимости обучение коробки.

Ставить автомобиль на нейтраль, когда он запаркован и соответственно использовать ручной тормоз.

Регулярная езда с переключениями между режимами во время движения не желательна.

Мы выполняем полный комплекс работ по ремонту Форд Фьюжн, Фиеста; в том числе:

— адаптация (инициализация, обучение) робота Форд Фьюжн, Фиеста (Durashift);

— ремонт актуатора сцепления робота Форд Фьюжн, Фиеста (Durashift);

— диагностика робота Форд Фьюжн, Фиеста (Durashift);

— ремонт электронного блока робота Форд Фьюжн, Фиеста (Durashift);

— ремонт актуатора переключения передач робота Форд Фьюжн, Фиеста (Durashift);

— замена сцепления робота Форд Фьюжн, Фиеста (Durashift);

— оцениваем состояние сцепления (точка касания) робота Форд Фьюжн, Фиеста (Durashift);

— ремонт проводки робота Форд Фьюжн, Фиеста (Durashift).

По поводу более детальной информации по вашей коробке, по диагностике и ремонту роботов Ford DuraShift в Нижнем Новгороде звоните по телефону +7 908 232 46 88, Алексей.

Опубликовано: 20.09.2023

Расскажу, как полтора месяца назад (в середине марта 2015), чинил эту штуку.

Выскочила у меня ошибка коробки, и машина отказывалась заводиться.
На форумах советовали проверять шлейф, ведущий к блоку управления коробкой.

Блок находится возле правой фары. К нему подключены два шлейфа, один из этих шлейфов идёт к электромоторам, расположенным на коробке.

С матюгами снял шлейф, прозвонил — исправен. Оттащил машину в сервис.
В сервисе после диагностики сказали «ошибка КЛАПАНА в блоке управления. меняйте блок». Ага. Это они видимо «Clutch position error» так перевели?

Сам блок стоит 40-60 тыс., так что решил сперва попробовать починить своими силами.

К сожалению, не фотографировал процесс ремонта. Но фото можно найти в сети по запросу «Ремонт исполнительного устройства сцепления».

В общем, снял блок. Блок состоит из двух частей — плата с электроникой, управляющей коробкой; и мотор, качающий тормозную жидкость, нажимающий сцепление.

В блоке разобрал заднюю часть, где установлен моторчик; переднюю, с электроникой — не открывал.
При открытии, ротор с бешеной скоростью прокрутился десяток оборотов.
И что я вижу? Щетки стёрты.

Для снятия — отломал пластиковые накладки, отогнул ушки крепений, вытащил из них щетки. Аккуратней с креплениями! При обратной установке, одно из них у меня сломалось, перестав держать прижимную пружину. Пришлось приделывать кое-как.

Щетки имеют сечение примерно 6х6. От вазовской печки, как советовали выше, нигде не нашлись. Купил блок щеток от генератора ваз (30 рублей), выломал из него. К сожалению, они имеют другое сечение, более узкие, провод выходит из них с торца, но выбора не было. При покупке щеток обратите внимание, чтобы они были черные, без медного цвета. Те, в которых повышенное содержание меди — могут раньше времени стереть контактные площадки ротора.

Подпилил щетки, укоротил, провод загнул вбок, вставил. Отрезал остатки старых щеток от провода, и подпаял к новому. Обмотал тонким проводом место пайки, и пропаял повторно. Лучше конечно отнести их к спецам, занимающимся ремонтом генераторов, чтобы они их приварили точечной сваркой, но я обошелся таким способом — пока работает.

Ставим сверху пружину и крепим.

Кстати, когда будете вынимать щетки — сохраните пластиковые накладки, что их закрывают! И запаситесь супер-клеем. Без них у вас с большой вероятностью всё закоротит на корпус.

Кожух мотора ставился с огромным трудом, но всё-таки это возможно. Если столкнетесь — не переживайте, а пытайтесь снова.

Установка в машину проходит горазбо быстрей, чем снятие Поворот ключа. тишина. Хруст под капотом, и машина заводится. Заработало. Хрустит и дергает при установке передач, и при повторной попытке завестись.

Поднял оба передних колеса машины, и «поездил» в воздухе. Стало переключать передачи, с первую на вторую, выше не идет. Задняя выдаёт дикий хруст, и не включается.

После этого пробовал прокачать сцепление, открутив специальный кран. Сейчас думаю, что этот пункт можно было бы пропустить.

Прокачивал сцепление я так: там спереди справа от двигателя есть небольшой кран, предназначенный для прокачки тормозной жидкости. Чтобы открыть кран — надо снять с него резиновый колпачок, и повернуть кран вокруг своей оси. Если его открыть, надеть на него подходящую по диаметру трубочку, и включать-выключать зажигание (можно не заводя двигатель, просто ключ во 2-е положение на десять секунд — машина каждый раз будет выжимать сцепление), то из крана пойдет тормозная жидкость. Так можно её и прокачать, повторяя включение-выключение много раз.

Решил медленно доехать своим ходом до сервиса. Через километр внезапно включилась третья передача, чуть заработали четвертая и пятая. Пока доехал — все передачи стали работать как надо. Проверил заднюю — работает.

Update (02 декабря 2017)
Прошло два с половиной года, пробег 166 тыс, а блок управления сцеплением всё ещё работает.
Разбирал блок в середине 2016 года, почистил от пыли, образовавшейся от поистёршихся щеток.
За это время успел сломаться (и заменён вместе со сцеплением) выжимной подшипник сцепления. Симптомы были очень похожими на описанные выше. Но тут уже другая история

Неисправность коробки передач (роботизированная EST)

• Перейти на страницу:

Неисправность коробки передач (роботизированная EST)

вобщем суть в следующем:
у меня коробка роботизированная (Durashift EST)
Сегодня на ровном месте без влаги, колдобин и прочих ужасов на Фьюжене возникла ошибка — «неисправность коробки передач». Чтобы ее сбросить — приходится выкл\вкл зажигание.
После этого стоя на месте вроде нормально включаются 1-я или 2-я скорость (2-я только в ручном режиме — если трогаться с нее), а также нейтраль или задний ход.
Но как только даешь газу чтобы тронуться на 1-й или 2-й — сразу ошибка коробки и все — больше никуда ничего не переключается пока не выключишь зажигание.
Вобщем ехать вперед можно только на 1-й и на 2-й скорости (если с нее же и тронешься).

что делал:
проверил ошибки DTC в режиме самодиагностики — NONE
проверил предохранители F7 и F40 — все нормально.
проверил разъем кабеля у коробки рядом с левой фарой (если это он — такой хитроумный вынимается сдвигаясь набок, предварительно вытянув замок вверх) — отсединил, проверил визуально — грязи и окисления нет.

Куда еще смотреть?
Имеет ли смысл ехать к дилеру — перепрошивать?
Во сколько может выйти ремонт шлейфа?

Несколько раз читал про жалобы на этот шлейф.

Спецы к обеду пробудятся и расскажут подробнее я думаю.

Вчера снял кабель. Целый час выкорчевывал его из общего гофра. Все манипуляции делал через капот. Может на подъемнике снизу было бы удобнее — потому что все детали находятся в самом низу у КПП. Разъем нижнего сервопривода «Робота» — вообще в 20 см от левого колеса.

Ну чтож. После того как размотал заводскую изоленту с кабеля — сразу увидел одну оторванную жилу. Сегодня буду прозванивать остальные.

Фото выложу позже.

Еще один минус форду с этим кабелем.

Пора бы уже отзывы делать.

Итак ПЕРВАЯ ЧАСТЬ фотоотчета.

1. Изнутри салона неисправность выглядит так. Горит сообщение «Неисправность коробки передач». На БК, где указывается выбранная передача и режим езды — пустое окошко:

2. К сожалению подкапотное пространство перед демонтажом не заснял. Поэтому изображу схематично как проходил этот кабель. Он был стянут заводской изолентой с общей «косой» и поверх этого на них еще был натянут гофр, разрезанный вдоль и местами схваченный изолентой чтобы не расходился. Вобщем-то особой грязи и влаги я там не увидел, но то что они туда свободно попадают (как и на сами разъемы снаружи) — это факт.

3. Крупный план основного разъема кабеля (тот что на блоке управления роботом) и разъем верхнего сервопривода робота (с синей пометкой).
Прямо под основным разъемом кабеля — есть второй разъем куда подключается «коса» уходящая в сторону салона. Этот разъем я не смог вытащить, а с силой ковырять отверткой не хотелось.

4. Нижний разъем сервопривода находится прямо у левого колеса. Думаю на него особенно попадает вся дрянь из-под колес. (фото сделано снизу вверх из-под колесной арки)

5. Самое сложно для меня при демонтаже было выкорчевать нужный мне кабель из общего гофра и изоленты, и при этом не повредить «косу» к которой он был примотан. Учитывая что на морозе все задубело и не разматывалось — ковырялся я долго.
В итоге вот он — кабель с остатками гофры и изоленты:

6. В глаза сразу бросился один порванный провод. Причем явных следов что он отгнил или был перекушен — я не увидел. Как будто просто оторвался.

7. Так выглядит основной разъем кабеля, что подключается к блоку управления КПП:

8. Так выглядят два разъема с обратной стороны кабеля. Серый идет на верхний сервопривод, Черный идет на нижний сервопривод:

9. Пока положил кабель на батарею чтобы хорошо просох. Продолжение следует.

Полез под капот, совершенно не представляя что за хрень случилась. Понимая, что проблема с электрикой, начал всё проверять, особенно там, где КПП. Щупал разъёмы, проверял провода. Так как я был в перчатках, обратил внимание, что когда я щупал гофру с проводами снизу возле защиты картера, перчатки стали мокрыми. Насторожило. ELM-327 выдавал ошибки низкого напряжения на корпусе и отсутствие напряжения на контактах РКПП. После получасового танца с бубнами, появилась нейтраль, завёлся. Несколько дней проблема не выползала, и вот уже три дня подряд периодически мучился с этой хренью и был на измене. Однажды, прямо во время движения, вылетела ошибка КПП, авто остановилось, заклинило на 2-ой передаче, даже толкать не получилось. Через час удалось реанимировать и отогнать на стоянку.

Осмотр шлейфа:
Нагуглившись и начитавшись всяких «ужасов», решил устранить наиболее вероятную причину, т.е. отремонтировать шлейф проводки КПП. Тот дождь (писал выше), видимо, стал последней каплей его жизни. Уставший от ежедневных бубнов пошёл на шопинг: наверное от злости, купил три метра провода 3х2,5 с толстой оплёткой (знаю, погорячился, зато на века), термоусадочные трубки разных цветов и наиболее вероятных для этих проводов размеров, 1м новой гофры для проводки D25мм, что бы новые провода с толстой оплёткой там поместились. Снял шлей (как? инфы об этом море, описывать не буду) и понёс домой. При тщательном его осмотре обнаружил несколько повреждений оплётки, и пять подозрительно легко сгибающихся мест. Ну чё, в трёх местах, два из которых на одном проводе, была перебитая на 99% проводка, т.е. в этих местах, провода были на одном волоске, буквально. Жилы проводов отгнили прямо внутри оплётки.

Ремонт шлейфа:
Попытавшись вытащить из разъёмов клеммки, понял, что, скорее всего, сломаю, не стал, отрезал оставив по 2 см примерно. По три провода, по очереди, начал перепаивать. На места пайки посадил термоусадочные трубки в два слоя, что бы надёжнее было, среда под капотом агрессивная всё таки. Из-за толстых проводов, не смог их все уложить под крышку основного разъёма, который идёт на сам блок управления КПП, пришлось одну ветку отвести в неудобную сторону, только после этого защелкнулось. Распустив и отрезав гофру, заправил в неё провода. Гофра защищает проводку от случайных касаний горячего корпуса ДВС или КПП. Изолентой не пользовался, она у меня только снаружи гофры, чисто для того, что бы распущенная гофра не расходилась.

18 авг уста 2016

Симптомы:
— Началось с того, что во время движения, на 3-ей / 4-ой передаче, обороты повышаются до 3500-4000, а авто не ускоряется сразу, ощущение как будто бы перегружена. Переключение скоростей во время движения происходит нормально.
— На другой день тоже самое… Плюсом, запустил днем с брелка для разогрева, авто стартует, а через минуту глохнет, потом опять всё повторяется по кругу (хрень какая-то. ну думаю, наверное сигналка портачит).
— На следующий день, еду на работу, и ко всему прочему, во время движения появляется ошибка РКПП на приборке, через пару км пропадает. Подключаю ELM-327, сканирую, ошибка P0562 (не полный контакт эл.цепи), стираю.
— На следующий день, всё комплексе, и плюсом, снова ошибка на приборке, уже дважды за день. Сканирую, выползает P2787 (Высокая температура системы сцепления). Ну думаю, капец!
(ТЖ в норме, т.е. уплотнители выжимного в порядке. Протечек масла под коробкой нет)

Вообщем, попал на ремонт своей РКПП, по полной!
Причина была в изрядном износе зубьев диска сцепления.
Из-за высокой температуры в сцеплении (ошибка P2787), досталось и пластиковому узлу с выжимным подшипником, пришлось менять «паровозом». Выкладываю фото своих изношенных з/ч РКПП, что бы всё увидеть наглядно.

Коды з/п:
Сцепление (диск + корзина) Fusion/Fiesta 1423904, 5ст. МКПП-IB5-ASM
Выжимной подшипник FTE automotive ZA2802.4.17

Затраты:
Диск сцепления с корзиной в комплекте = 10.700
Выжимной подшипник = 4.200
Процедура ремонта = 4.300
Два сальника привода = 600
Трансмиссионое масло 2L = 1.000
Перепрошивка мозгов РКПП = 800

Расшифровка кодов ошибок Форд позволяет своевременно определить неисправности в работе силового агрегата и трансмиссии автомобиля. Благодаря использованию блока управления в этих машинах автовладелец может самостоятельно выполнить диагностику и проверить наличие неполадок в функционировании разных систем. О процессе проверки, а также расшифровке комбинаций неполадок, читайте ниже.

Как выполнить проверку?

Есть два метода определения кодов поломок и неисправностей в работе «американца» или «европейца» Форд. Модели Фиеста, Куга, Эскейп, Рейнджер и Карго оснащаются бортовыми компьютерами, с помощью которых можно выявить неполадки в работе разных систем. Владельцам машин Транзит, Фьюжн, Мондео, Фокус рестайлинг и дорестайлинг предлагается два метода выявления неисправностей. Можно выполнить тест меню, проведя самодиагностику, или выполнить полноценное тестирование с использованием ноутбука.

Адаптер с проводом для компьютерной проверки

Для выявления поломок в автомобилях 2000, 2005, 2006, 2007, 2008, 2013 или любого другого года выпуска сделайте следующее:

1. Сядьте на водительское место и включите зажигание, провернув ключ в замке. Запуск мотора выполнять не надо.
2. На контрольном щитке располагается кнопка одометра, предназначенная для сброса пробега. Нажмите на нее и удерживайте на протяжении нескольких секунд.
3. Удерживая клавишу, ключ в замке зажигания надо провернуть так, чтобы он попал в положение II.
4. В этот момент на дисплее контрольного щитка вы увидите надпись «Test», после этого клавишу одометра можно отпустить. При выполнении задачи учтите, что удерживая кнопку в перерывах между проверками на протяжении трех секунд и больше, процесс диагностики будет завершен. Тогда процедуру тестирования надо начинать заново.

По мнению специалистов, такой вариант проверки Ford S Max, Focus, Mondeo, Fusion, Transit с двигателем бензин или дизель недостаточно эффективен. Особенно если сравнивать с тестированием моторов объемом 1,6 либо 2 литра при подключении к диагностическому разъему OBD2. Для такой проверки потребуется адаптер с компьютером, на который заранее надо установить специальную утилиту для диагностики.

Процесс проверки выполняется так:

1. Подключение адаптера к диагностическому разъему
2. Проверка всех систем авто компьютером

Как правильно расшифровать?

Чтобы правильно устранять проблемы, надо расшифровать dtc коды ошибок. Ниже на русском языке приведен список основных комбинаций, которые появляются при диагностике чаще всего. Чтобы определить их причины и методы устранения поломок, ознакомьтесь с кодами.

Датчики

Неисправности датчиков и способы их устранения на Форд Фьюжен, Фокус и других моделях.

Автор Denis Zaicev в своем ролике показал, как выполнить диагностику авто.

Проблемы с двигателем

Основные ошибки, которые могут возникнуть в работе мотора Форд.

Канал Prof Avto предоставил ролик, в котором на примере Форд Сиера показан процесс диагностики.

Неполадки в электропроводке

Какие коды говорят о неполадках в электроцепи.

Пользователь Евгений&Ко в своем ролике сделал обзор адаптера для диагностики Фордов и протестировал работу устройства.

Прочие проблемы

Вкратце о других неисправностях.

Коды	Расшифровка
P1000	Код p1000 сигнализирует о том, что ЕОBD не проверена перед эксплуатацией. Это не ошибка, а сообщение о самонастройке EOBD. Обычно эта комбинация появляется при проверке в результате сброса памяти, произошедшего после рекалибровки или перепрошивки управляющего модуля. При установке модуля системы обычно выполняет автоматическую калибровку, поэтому код ошибки должен пропасть
P2008	Управляющий модуль «жалуется» на работоспособность впускного коллектора. Причины следует искать как в самом узле, так и в электрической цепи
U1900	Сигнализирует о сбое в работе CAN-шины. Для устранения проблемы надо отключить все установленные в машине маршрутные компьютеры. Также отключаются все приборы и оборудование, включая освещение, оптику, автомагнитолу, видеорегистратор и т. д. Отключите от питания противоугонную систему, после чего сбросьте код неполадки бортовым компьютером или отсоедините минусовую клемму от АКБ
P0420	Управляющий модуль сигнализирует о неэффективной работе системы катализатора. Проблема может крыться в каталитическом нейтрализаторе
P1131	В электроцепи лямбда-зонда произошло короткое замыкание. Требуется протестировать цепи
P2303	Неисправность в работе катушки зажигания машины. Надо проверить устройство и цепь подключения. Обычно код ошибки появляется в результате повреждения кабеля питания механизма
U0001	Управляющий модуль сигнализирует о поломке CAN-шины
U0401	С ЕСМ на управляющее устройство поступают неверные сигналы
C42268	Модуль управления ВСМ подает некорректные данные
C1306	При выполнении процедуры инициализации рулевого колеса выявлено отсутствие центрирования. Надо выполнить детальное тестирование рулевой системы
D900	В функционировании шины CAN произошла ошибка, система получает некорректный сигнал

Видео «Как выполнить компьютерную проверку Форд?»

На примере модели Фокус 1 пользователь Александр Петровский предлагает ознакомиться с процедурой тестирования ЭБУ машины с применением ноутбука и адаптера.

Механическая коробка с автоматическим управлением (коробка-робот) Ford Durashift (устанавливается на Ford Fiesta/Фиеста, Форд Fusion/Фьжен/Фьюжн/Фьюжин, Мазда 2/ Mazda 2 в комбинации с двигателем 1,4 литра).

Автоматизированная механическая коробка Форд Durashift EST (аббревиатура английского термина Electronic Shift Technology – “электронное переключение передач” отличается от обычной коробки передач тем, что выбором и включением нужной передачи занимается компьютер. Для реализации этой идеи разработчиками Форд была взята уже всем знакомая механическая коробка IB5 (Форд Фокус 1 и Ford Focus 2). Гидропривод выключения сцепления и само сцепление осталось практически без изменений, зато добавилось два больших электронных и электрогидравлических блока (исполнительное устройство переключения передач и непосредственно мозги коробки-робот).

Исполнительное устройство переключения передач.

Исполнительное устройство переключения передач установлено на передней части КПП, где на обычном варианте коробки IB5 были бы подсоединены тросы переключения передач, идущие из салона. Для реализации включения нужной передачи используются два сервомотора с электронными схемами внутри.

Электронный рычаг переключения передач

Электронный рычаг переключения передач не имеет механической связи с коробкой передач.
Электрическая связь рычага переключения передач с модулем управления коробкой передач осуществляется по CAN-шине.
Каждое перемещение рычага переключения передач регистрируется датчиками Холла, оценивается внутренней электроникой,которая передается в блок управления коробкой передач.

Блок управления коробкой передач TCM(мозги)

Коды неисправностей OBD II.

Артикулы запасных частей на Ford Durashift EST.

Ремонт актуатора сцепления Ford Fusion, Mazda 2,ремонт актуатора выбора передач, ремонт блока управления роботом Форд Фьюжен, ремонт модуля TCM Форд Фиеста, ремонт главного выжимного цилиндра Форд Фьюжин.

Читайте также:



• Ошибка р2014 ауди q5



• Ошибка 52 митсубиси паджеро 3



• Ошибка 0456 митсубиси аутлендер



• U1100 ошибка митсубиси паджеро спорт 2



• C1364 ошибка тойота приус 20

Актуальное
