Вот и приключилась беда на ровном месте, выпала ошибка p0977(отказ соленоидные S2).
Пришлось снимать поддон и проверять все тестеров.
Как оказалось все соленоидные и внутренняя проводка оказались исправны, просто сильно окислился(аж разделенной в внутри) разъем.
Вердикт: разъем под замену.
Только вот беда, разъем продается вместе со всей подкапотной косой.
Вообщем надо искать и лечить.

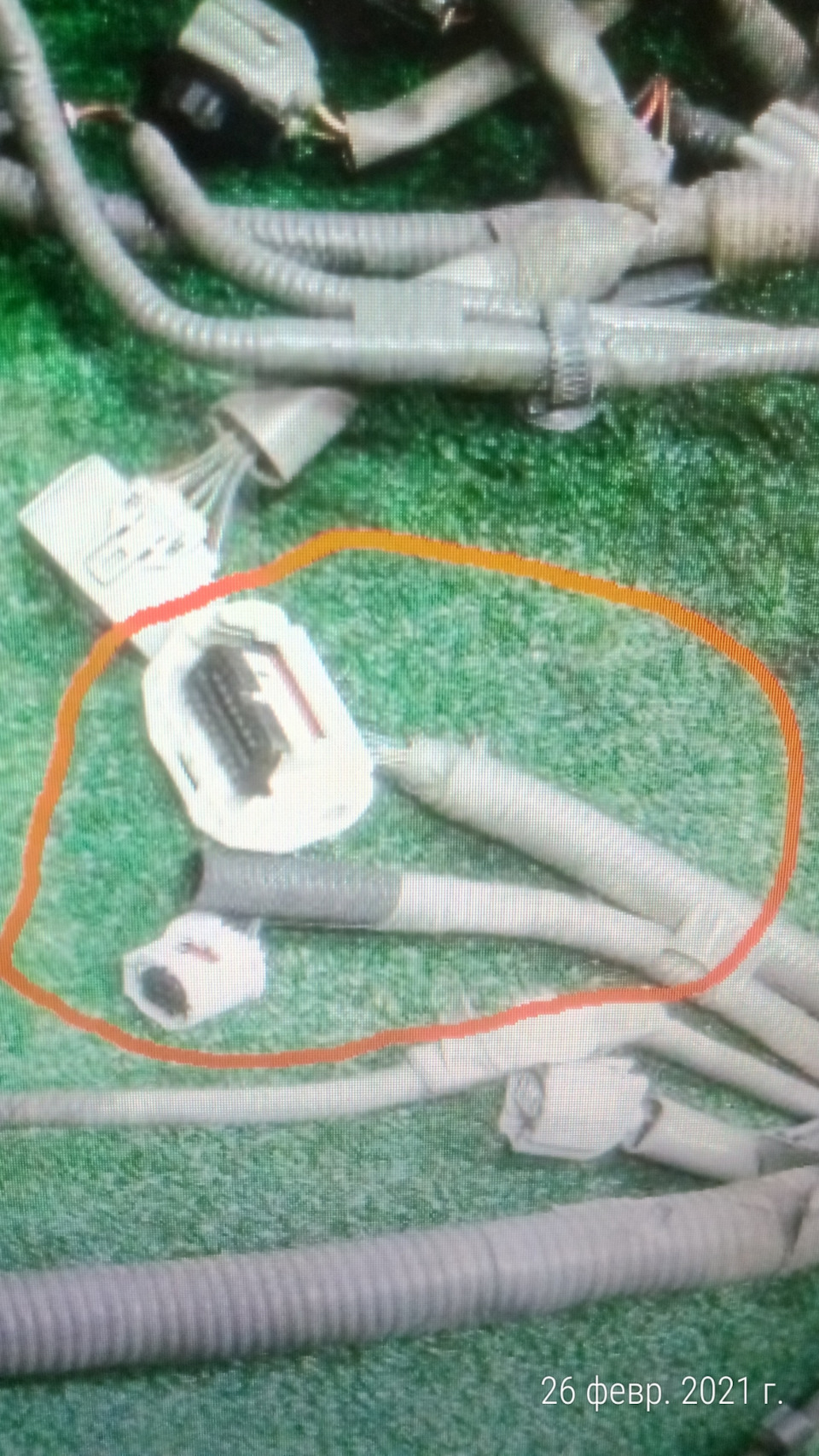

Фото разъема не мое, так для информации.
На чтение 4 мин Просмотров 1.3к.
Рассмотрим подробнее
- Техническое описание и расшифровка ошибки P0977
- Симптомы неисправности
- Причины возникновения ошибки
- Как устранить или сбросить код неисправности P0977
- Диагностика и решение проблем
- На каких автомобилях чаще встречается данная проблема
- Видео
Код ошибки P0977 звучит как «высокий уровень сигнала в цепи управления электромагнитного клапана «B» переключения передач». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Shift Solenoid «B» Control Circuit High».
Техническое описание и расшифровка ошибки P0977
Этот диагностический код неисправности (DTC) является общим кодом трансмиссии. Ошибка P0977 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.
Код неисправности P0977 OBD-II устанавливается, когда модуль управления (PCM) обнаружил высокий уровень сигнала. Высокий уровень обнаружен в цепи управления электромагнитного клапана «B» переключения передач.
Электромагнитные клапаны переключения передач в трансмиссии служат для управления давлением жидкости и правильной работы АКПП. TCM получает электронный сигнал, основанный на давлении внутри электромагнитного клапана.
Автоматическая трансмиссия управляется лентами и муфтами, которые переключают передачи, оказывая давление жидкости в нужном месте в нужное время.
На основе сигналов от связанных устройств, контролирующих скорость транспортного средства, TCM управляет электромагнитными клапанами. Чтобы направлять жидкость с соответствующим давлением в различные гидравлические контуры. Которые изменяют передаточное число трансмиссии в нужное время.
Во время работы TCM проверяет работу электромагнитных клапанов, включая проверку сопротивления и проверку датчика скорости.
Если одна из этих проверок завершается неудачно, например, при коротком замыкании на электромагнитном клапане. TCM отключает эту цепь управления и устанавливает код P0977 в памяти модуля управления.
Симптомы неисправности
Основным симптомом появления ошибки P0977 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».
Также они могут проявляться как:
- Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
- Автомобиль переходит в аварийный режим.
- Коробка передач пробуксовывает при переключении передач.
- Трансмиссия заедает на передаче.
- Жесткое переключение передач.
- Перегрев трансмиссии.
- Повышенный расход топлива.
- Возможны симптомы, похожие на пропуски зажигания.
Серьезность кода неисправности P0977 обычно умеренная, так как с управляемостью проблем возникнуть не должно. Но проблемы с трансмиссией могут быть серьезные, если не исправить своевременно.
Причины возникновения ошибки
Код P0977 может означать, что произошла одна или несколько следующих проблем:
- Неисправен электромагнитный клапан переключения передач.
- Загрязненная жидкость или забитый фильтр коробки передач.
- Низкий уровень трансмиссионной жидкости.
- Каналы для прохождения трансмиссионной жидкости забиты.
- Неисправный трансмиссионный насос или корпус трансмиссионного клапана.
- Другие механические неисправности внутри трансмиссии.
- Проблема с проводкой или повреждение разъема.
- В редких случаях, неисправность PCM или TCM.
Как устранить или сбросить код неисправности P0977
Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0977:
- Замена жидкости ATF и фильтра.
- Заливка трансмиссионной жидкости до необходимого уровня.
- Промывка для очистки внутренних каналов трансмиссии.
- Тестирование, при необходимости замена неисправного электромагнитного клапана переключения передач.
- Отремонтировать или заменить неисправный трансмиссионный насос, а также корпус клапана трансмиссии.
- Проверка разъемов, а также проводки.
- Прошивка либо замена PCM или TCM.
Диагностика и решение проблем
Перед тем, как начать процесс поиска и устранения неисправности P0977, вам следует изучить бюллетени технического обслуживания (TSB) для конкретного автомобиля. В некоторых случаях это может сэкономить много времени, указав вам правильное направление.
Далее, необходимо проверить уровень жидкости и осмотреть ее состояние на предмет загрязнения. Перед заменой жидкости вам следует ознакомится с записями транспортного средства, чтобы узнать, когда в последний раз меняли фильтр и жидкость.
После этого следует произвести подробный визуальный осмотр для проверки состояния проводки на предмет явных дефектов. Осмотрите разъемы и проводку к электромагнитному клапану управления переключением передач, насосу трансмиссии и PCM. В зависимости от конфигурации, трансмиссионный насос может иметь электрический или механический привод.
Нормальные показания для проводки и соединений должны составлять 0 Ом сопротивления. Проверка целостности проводов всегда должна выполняться при отключенном питании от цепи, чтобы избежать короткого замыкания и создания дополнительных повреждений.
Сопротивление или отсутствие целостности указывают на неисправную проводку, которая разомкнута или закорочена. В этом случае, для устранения кода P0977 потребуется ремонт или замена.
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P0977 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:
- Chevrolet (Шевроле Лачетти)
- Ford
- Honda (Хонда Аккорд, Фит)
- Land Rover (Ленд Ровер Фрилендер)
- Mini (Мини Купер)
- Opel (Опель Антара)
- Skoda
- Ssangyong
- Subaru
- Suzuki (Сузуки Гранд Витара)
- Toyota (Тойота Королла, Ленд Крузер, Тундра)
- Volvo
С кодом неисправности Р0977 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0700, P0966, P0974, P0975, P0976, P0980, P2770.
Видео
Найдена следующая информация по ошибке P0977 для автомобиля TOYOTA LAND CRUISER 100 (1998-2007):
На русском языке:
Э/м клапан B переключения передач — высокий уровень сигнала
На английском языке:
Shift Solenoid «B» Control Circuit High
Вы можете задать вопрос или поделиться опытом устранения ошибки P0977 на автомобиле TOYOTA с другими пользователями.
Возможную причину возникновения и советы по устранению можно найти в каталоге причин и советов:
Найти причину >>>
Ошибки (коды ошибок) полученные от прибора, сканера требуют правильной интерпретации информации, дабы не тратить время и деньги на замену работающих элементов автомобиля.
Проблема зачастую кроется намного глубже чем кажется на первый взгляд. Это& вызвано теми обстоятельствами, что информационные сообщения содержат, как было выше сказано, косвенную информацию о нарушении работы системы.
Может быть полезным для решения вопроса по устранению неисправности у Toyota Land Cruiser 100:
Короткое замыкание проводки на «+», э/м клапан переключения передач, ECM/PCM/TCM
Короткое замыкание проводки на «+», э/м клапан переключения передач, ECM/PCM/TCM
Ошибка P0977 — Электромагнитный клапан “B” переключения передач — высокий уровень сигнала
Определение кода ошибки P0977
Ошибка P0977 указывает на наличие проблемы, связанной с электромагнитным клапаном переключения передач.
Что означает код ошибки P0977
Ошибка P0977 является стандартным кодом ошибки, который указывает на наличие проблемы с цепью управления электромагнитным клапаном “B” переключения передач. Электромагнитные клапаны используются для плавного переключения передач в автоматической коробке передач. Различные электромагнитные клапаны переключения передач управляют сцеплением и дисковыми и ленточными тормозами в коробке передач в зависимости от марки и модели автомобиля. Модуль управления трансмиссией (TCM) управляет электромагнитными клапанами переключения передач и включает и выключает их по мере необходимости, чтобы отрегулировать передаточные числа и обеспечить плавное переключение передач. Если TCM получает сигнал о ненормальном напряжении от цепи управления электромагнитным клапаном “B” переключения передач, то эта цепь отключается, а модуль управления АКПП (PCM) выдает ошибку P0977.
Причины возникновения ошибки P0977
Наиболее распространенными причинами возникновения ошибки P0977 являются:
- Неисправность электромагнитного клапана “B” переключения передач
- Неисправность цепи управления
- Повреждение или неисправность электрических компонентов, таких как провода, соединители и предохранители
- Низкий уровень трансмиссионной жидкости
- Загрязнение трансмиссионной жидкости
- В редких случаях, неисправность PCM, TCM или (ECM)
Каковы симптомы ошибки P0977?
При появлении ошибки P0977 загорится индикатор Check Engine и сигнальная лампа на приборной панели автомобиля. Могут возникнуть проблемы с трансмиссией, такие как жесткое переключение передач, медленное ускорение и невозможность переключения некоторых передач. Еще одним признаком возникновения данной ошибки является снижение эффективности использования топлива.
Как механик диагностирует код ошибки P0977?
Код ошибки P0977 диагностируется с помощью стандартного сканера кодов ошибок OBD-II. Механик использует сканер для просмотра данных и сбора информации о коде, а также для проверки других кодов ошибок, которые могут присутствовать. В случае наличия нескольких ошибок их необходимо устранить в порядке их появления. Затем механик очистит коды и повторно проверит систему, чтобы выяснить, появляется ли код снова. Если код не появляется, то, скорее всего, он появился ошибочно.
Если ошибка P0977 появляется снова, механик проверит трансмиссионную жидкость. Если уровень жидкости слишком низкий, он дольет ее и выполнит проверку на предмет утечки. Если жидкость загрязнена, механик промоет систему и заменит жидкость. Однако если трансмиссионная жидкость сильно загрязнена, это может указывать на наличие серьезной проблемы с трансмиссией, что, вероятно, потребует ремонта или замены трансмиссии. Затем механик визуально осмотрит электрические компоненты и заменит все поврежденные провода, соединители или предохранители.
Если проблема не решится, механик использует цифровой вольтомметр для определения цепи, которая относится к электромагнитному клапану “В” переключения передач. Затем механик проверит электромагнитный клапан, провода и соответствующую цепь.
После замены или ремонта какого-либо компонента механик обязательно должен очистить коды ошибок и повторно проверить систему, чтобы выяснить, появляются ли коды снова. Это поможет механику выяснить, решена ли проблема.
Общие ошибки при диагностировании кода P0977
Наиболее распространенной ошибкой при диагностировании данного кода является несоблюдение протокола диагностирования. Механик должен всегда следовать протоколу, чтобы выполнять все проверки и ремонтные работы надлежащим образом
Также ошибкой является замена электромагнитного клапана переключения передач, в то время как проблема заключается в загрязнении трансмиссионной жидкости или наличии короткого замыкания в проводке.
Насколько серьезной является ошибка P0977?
Обычно появление кода ошибки P0977 не влияет на управляемость автомобиля. Тем не менее, могут возникнуть серьезные проблемы с трансмиссией. Во избежание серьезных повреждений трансмиссии рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.
Какой ремонт может исправить ошибку P0977?
- Замена электромагнитного клапана “B” переключения передач
- Замена электрических компонентов
- Заливка или замена трансмиссионной жидкости
- В очень редких случаях, замена PCM, ECM или TCM
Дополнительные комментарии для устранения ошибки P0977
Электромагнитный клапан «B» переключения передач отвечает за разные компоненты трансмиссии в зависимости от марки и модели автомобиля, поэтому в разных автомобилях при появлении кода P0977 могут быть недоступны разные передачи.
Данный код ошибки появляется только в автомобилях с автоматической коробкой передач.
