Пора прояснить всех интересующую ситуацию.
Мотор Z22YH. Имеется постоянная утренняя ошибка «P1112-64 Сбой адаптации электромагнитного клапана регулирования завихрения». Вылазит, если повернуть ключ и, не заводя мотор, подождать. Висит «активна», но если её стереть, то её не будет. Если глушу мотор, жду пока отключится электронный блок движка, затем поворачиваю опять ключ и жду — снова вылазит. Но если поездить, нагреть движок, ошибка становится неактивной, т.е. её стираю и появится она только на следующее утро.

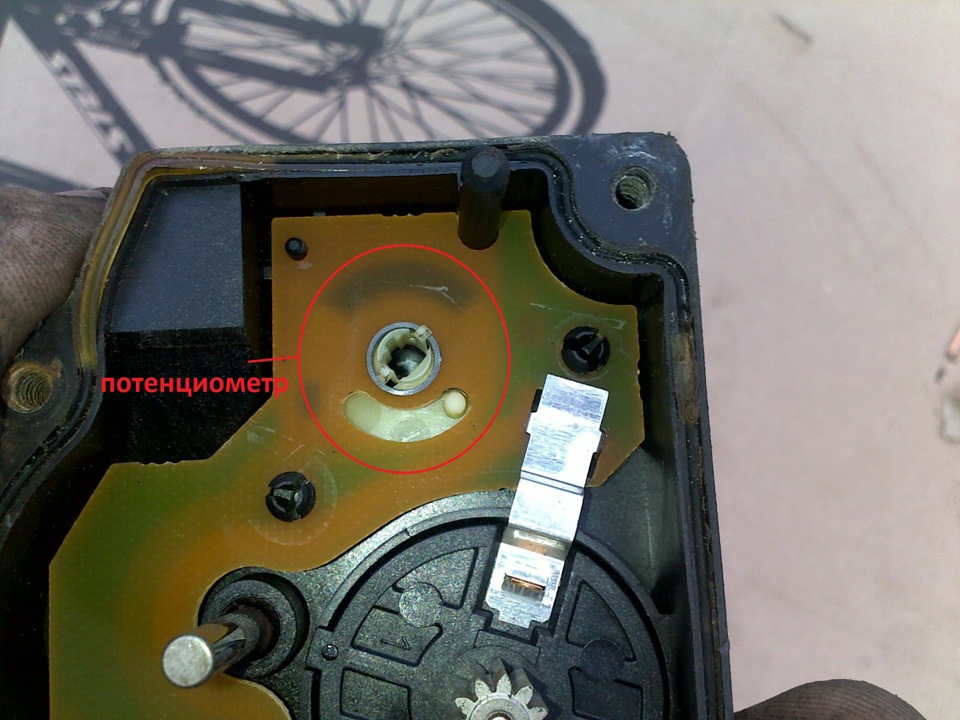

Насчёт того, что планка не клинит, я был не прав. Также никакая адаптация клапана завихрения через Tech2 не делается, нет такой функции. Просто тупо планка клинит или сам сервомотор неисправен. Внутри сервомоторчика стоит потенциометр, типа регулятора громкости, как в аудиоаппаратуре, и этим потенциометром определяется положение клапана. Утром делается прогон планки туда-сюда, типа самотестирования.
Итак, начитались интернета, полезли всё разбирать. Сначала сверху снимаются всякие разъёмы, откручивается воздушный патрубок, дроссельная заслонка, трубка масляного щупа, грибок, электронный блок, сам коллектор и т.д. и т.п.
Фото и видео делалось на Nokia E71.

Далее нужно открутить 4 болта на генераторе и отвести его в сторону, т.к. коллектор не снимется. Но сначала нужно снять ремень. Мы делали так: поддомкратили машину, снизу открутили пластиковую защиту, поставили под натяжитель металлическую трубку и немножнко опустили машину домкратом. Ремень снялся легко. Ещё один гемор это болт, который держит коллектор снизу, к нему трудно подобраться и вообще крутить.

Сняли.

Помогал Серёжа «Белка»

Я и моя прелесть))

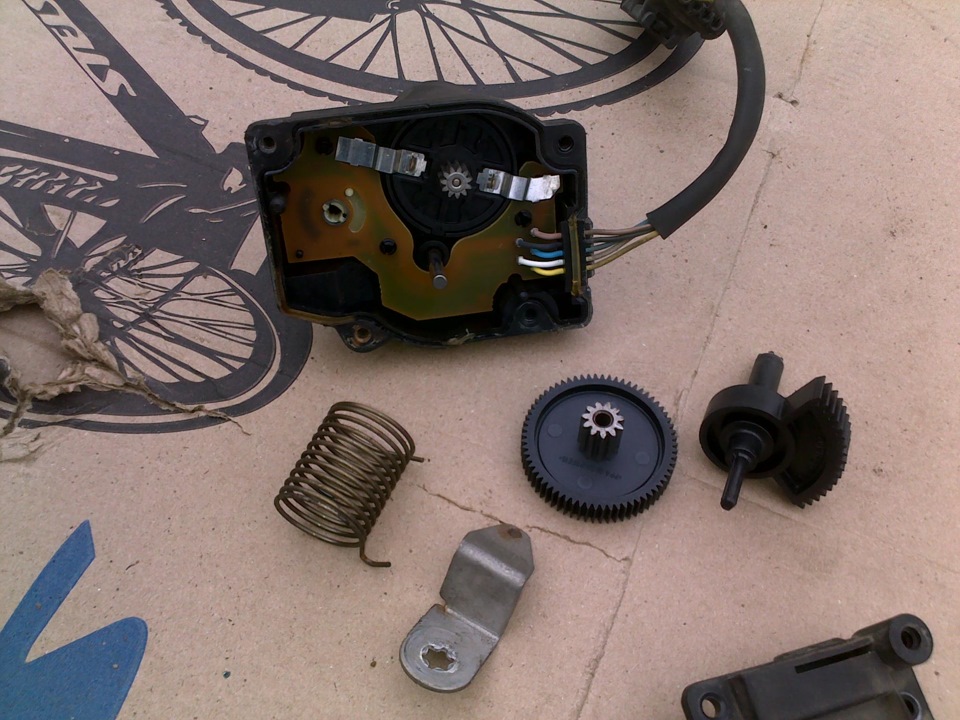

И разобрал сервомотор:

вот что получается. В описании к видео есть пояснения.

Попробовал переставить два шарнира местами и заклинивание почти пропало. Но иногда всё равно было, поэтому решено пока удалить тягу вместе с заслонками. Моторчик остаётся работать в холостую, чтоб ошибок не было. Отверстия от осей заслонок закрыли жестянками от какой-то банки, за смекалку спасибо Белке.

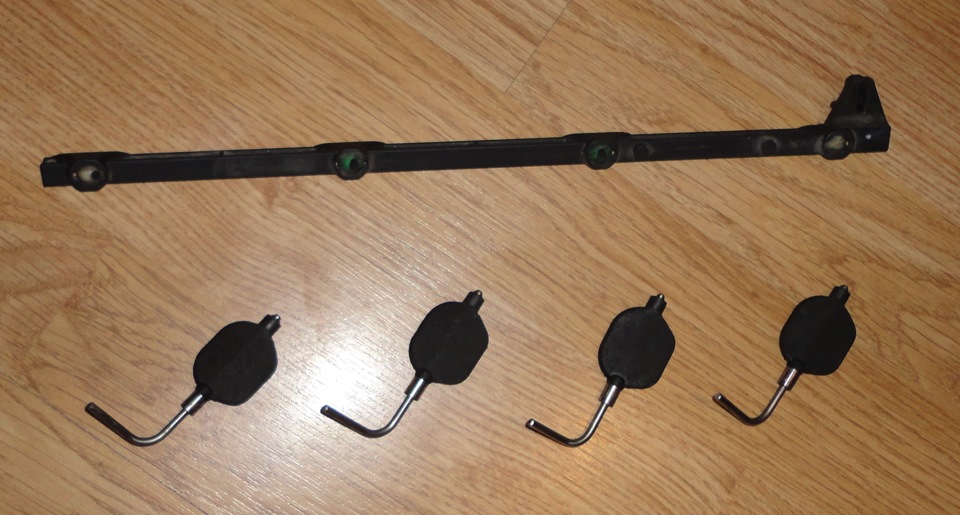

Вот это пока удалили:

Менять нужно планку.
Стоит этот кусок говна пластмассы от 250 $, если хорошо поискать, и до 400. GM-овцы совсем охренели со своей монополией. И китайцы (да и вообще никто) почему-то аналоги не выпускают, хотя очень модная тенденция.

Собираем всё обратно. Собирать даже как-то было легче, чем разбирать.
Последние штрихи, установка грибка (клапана вентиляции картерных газов):

Собрали, подключаю клемму АКБ, поворачиваю ключ, слышно, как сервомоторчик делает «прогон»… Ошибки нет! Завожу!..Ойбляяя!..
стяще! Всё отлично)))

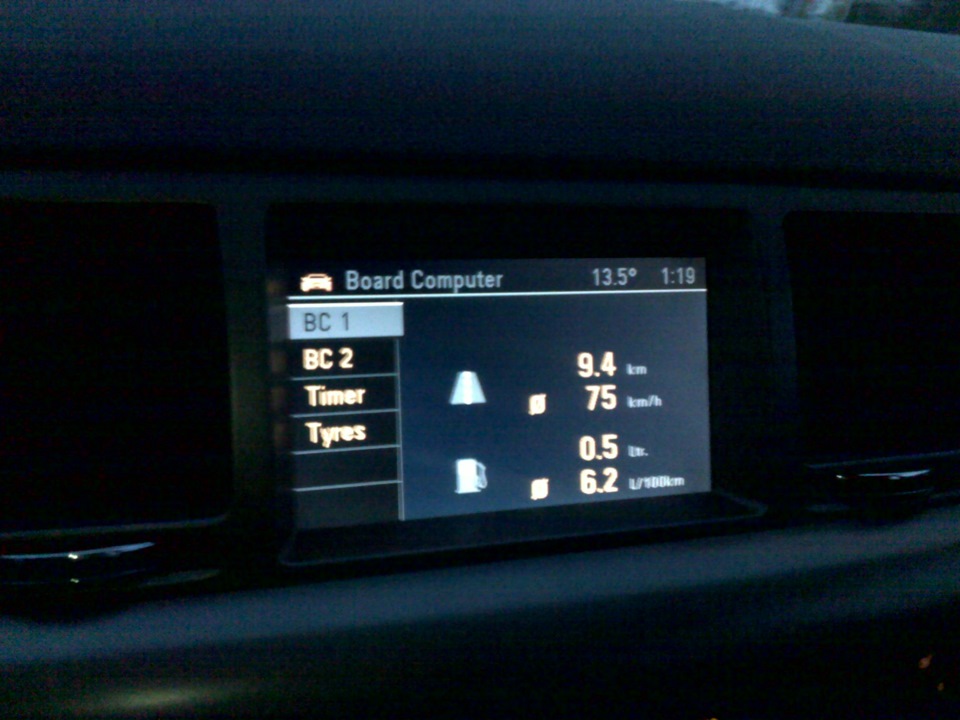

Что стало: на низких оборотах всё-таки динамика ухудшилась, движок медленнее разгоняется, но на повышенных стало резвее. По расходу пока точно не могу сказать, что как и когда, но вот что получилось на прогретый движок. Это по трассе:

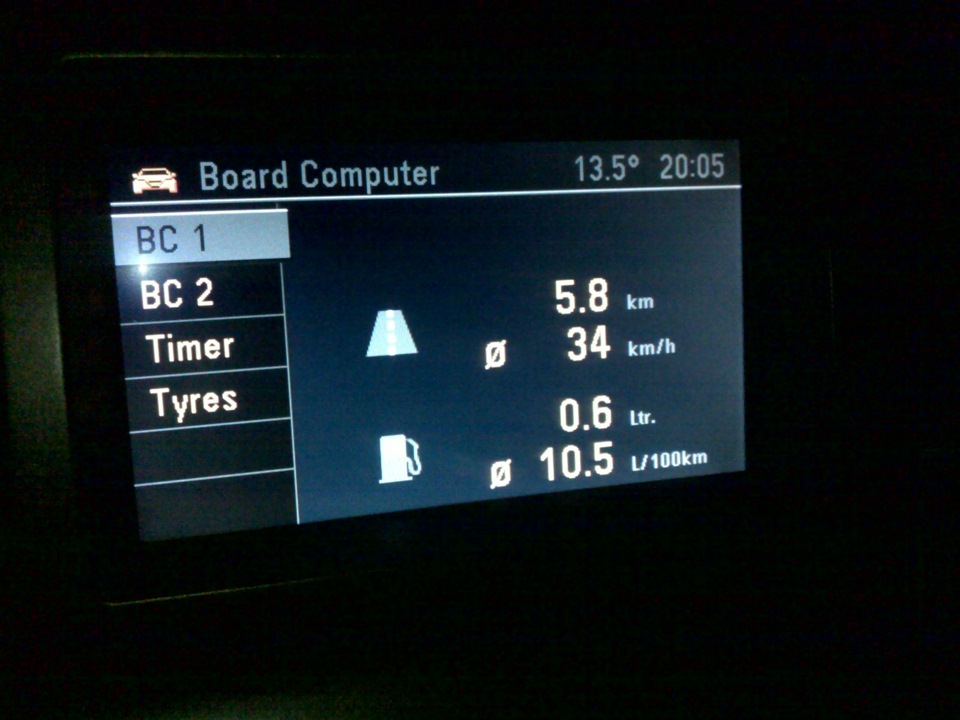

По городу:

Может быть на холодную расход больше получается, посмотрим.
Пока ищу новый ремкомплект по демократичной цене. Продолжение тут.

Vectra 05 год Z22YH ошибки P1112 нарушение функции «вихревая заслонка»

Уважаемые колеги подскажите по вихревой заслонки-что с ней делать? просто читаю в инете кто то чистит их кто то меняет их.на тесты вроде как откликается судя по Ктс у так как КТС говорит достигнут верхний предел потом нижний.

и какова методика этой заслони?

хотел спросить как до неё добратся? надо ли снимать впускной колектор?

сколько стоит эта работа и сама заслонка?

Изменено 26 мая 2011 пользователем andreynt1

0 Members and 1 Guest are viewing this topic.

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

В 2003 году компания Opel присоединилась к тренду по созданию бензиновых двигателей с непосредственным впрыском. Для этого они взяли за основу немолодой двигатель объемом 2.2 литра (Z22SE), геометрию ЦПГ с диаметром поршней в 86 мм и ходом в 94,6 мм оставили прежней, но поршни, естественно совершенно другие: под особенности непосредственного впрыска и увеличенную до 12:1 степень сжатия. Данный двигатель с непосредственным впрыском устанавливали на AstraH, Zafira B, Signum и Vectra C до 2010 года. Благодаря непосредственному впрыску он стал немного мощнее и моментнее, а также экономичнее.

Двигатель Opel 2.2 Direct оснащен цепным приводом ГРМ, не имеет фазовращателей, но в его алюминиевый блок внедрены два балансирных вала. Балансиры и помпа приводятся одной цепью. Топливная система двигателя Z22YH устроена по-дизельному. Топливо подается из бака электронасосом под давлением около 4 бар. Оно попадает в ТНВД, который нагнетает его давлением от 50 до 120 бар, соответственно на холостом ходу и при максимальной нагрузке. Давление в рампе измеряется датчиком и контролируется клапаном-регулятором.

На нашем YouTube-канале вы можете посмотреть разборку двигателя 2.2 Direct, снятого с Opel Zafira B 2007 года выпуска. Это был двигатель неисправный, с поломанными рокерами.

Выбрать и купить бензиновый двигатель для Opel или дизельный двигатель для Опель вы можете в нашем каталоге контрактных моторов.

Надежность двигателя Opel 2.2 Direct

Двигатель Opel 2.2 Direct нельзя назвать безнадежным и проблемным, но слабых мест, о которых владельцу нужно знать, у него хватает.

Насос подкачки топлива

Погружной насос подкачки топлива служит долго, не менее 200 000 км. Однако он может выйти из строя, в результате чего двигатель просто не заведется. Однозначно определить неисправность этого насоса можно по отсутствию подачи топлива к ТНВД при включении зажигания. Т.е. нужно снять шланг подачи и убедиться, что топливо по нему не подается.

Выбрать и купить погружной насос подкачки для Opel вы можете в нашем каталоге контрактных запчастей.

Система ВКГ

Расположенный в клапанной крышке маслоотделитель системы вентиляции картерных газов двигателя Opel 2.2 со временем забивается, из-за чего нарушается его проходимость. В самых запущенных случаях из-за нее возникает заметный расход масла на угар с появлением значительных отложений подсохшего масла во впускном коллекторе. Для улучшения работы ВКГ владельцы добавляют отдельный маслоотделитель, а штатный маслоотделитель отмывают.

Мембрана клапана, регулирующего циркуляцию газов, может лопнуть. Из-за этого появляется подсос воздуха, что приводит к сильному троению двигателя на холостом ходу.

Форсунки

Нередко форсунки двигателя 2.2 Direct начинают течь по уплотнению с топливной рампой. При этом ощущается запах бензина в салоне, также двигатель плохо заводится. Для устранения этой проблемы придется подбирать уплотнительные колечки, т.к. оригинальные идут только в сборе с форсунками. Или же можно поступить по-богатому: купить новые форсунки. А для замены колечек нужно снять форсунки, что не всегда удается с легкостью: форсунки установлены на керамическом герметике, могут сломаться при снятии. Лучше не прикладывать к ним лишней силы, а воспользоваться проникающей химией.

Также без причин не следует трогать топливную рампу. Т.е. не нужно ее снимать при необходимости демонтажа впускного коллектора, иначе затем возникнет течь бензина по уплотнениям форсунок.

Иногда форсунки, как правило одна, становится причиной пропуска зажигания в цилиндрах. В этом случае можно попробовать оригинальную присадку для очистки топливной системы. Или же сразу поменять неисправную форсунку на новую. Дело в том, что эти форсунки не поддаются чистке ультразвуком: он может испортить их керамические элементы.

Выбрать и купить бензиновые форсунки для двигателя Opel вы можете в нашем каталоге контрактных запчастей.

ТНВД

Инженеры Siemens придумали для General Motors хитрый бензиновый ТНВД (ориг. номер 0815049) с тремя плунжерными парами, которые приводятся вращающимся наклонным диском. Наверное, они вдохновились поршневым компрессором кондиционера, в котором используется похожая конструкция. Плунжерные пары обычно никаких вопросов не вызывают.

Однако также в этом ТНВД есть три резиновые мембраны, служащие для нагнетания давления топлива. Разумеется, резина далеко не вечная. Было замечено, что мембраны очень быстро выходят из строя при использовании некачественного бензина с непонятными примесями и присадками. На практике данные мембраны лопались при пробегах от 60 000 до 80 000 км. Некоторые выхаживали до 180 000 км, при условии заправки хорошим чистым 95-м бензином.

Если одна из мембран данного ТНВД дает трещину, то производительность сильно снижается. Также от мембраны может отвалиться кусочек резины и попасть в один из клапанов высокого или низкого давления.

При снижении производительности ТНВД возникают соответствующие симптомы, указывающие на недостаточную подачу топлива. ЭБУ фиксирует недостаточное давление в рампе (ошибка P1191),

Двигатель плохо заводится, работает очень нестабильно из-за пропусков зажигания (Р0303) и не развивает более 3000 об/мин. Если производительность ТНВД снижена незначительно, то могут возникать провалы тяги при быстрых ускорениях.

Когда ТНДВ двигателя 2.2 Direct начал выходить из строя, а случалось это буквально на 5-летних машинах, то владельцы были шокированы стоимостью насоса – порядка 800 долларов. Альтернативных вариантов ремонта не было. Но со временем появились предложения в виде неоригинальных мембран, и эти ТНВД начали успешно ремонтировать. Также умельцы в Беларуси нашли способ замены этого ТНВД на насос от Renault, с радиальным расположением плунжеров и отсутствием сомнительных решений наподобие мембран.

Регулятор давления

На топливной рампе двигателя Z22YH установлен регулятор давления. Это запорный клапан с электромагнитным приводом. Он служит для поддержания заданного давления топлива в рампе. Он очень редко выходит из строя. Однако если это случается, то возникающие симптомы очень похожи на проблему с ТНВД. А именно двигатель долго заводится, неровно работает на холостом ходу и подергивается при разгоне или вообще глохнет на ходу.

Также стоит отметить, что регуляторы, произведенные в 2009 и 2010 годах были бракованными. Их меняли по гарантии. Год выпуска, а именно две последние цифры года, указаны на последней позиции в третьей строке на корпусе регулятора.

Датчик давления топлива

Давление топлива в рампе измеряет отдельный датчик. Как правило, проблем он не создает. Но если двигатель 2.2 Direct будет периодически переходить в аварийный режим, а при этом будут диагностироваться сильные скачки давления топлива, или показания давления вообще никак не будет изменяться, то, вероятно, проблема именно в датчике: он дает неправильные показания.

Заслонки впускного коллектора

Как и на многих бензиновых двигателях с непосредственным впрыском, во впускном коллекторе мотора Opel 2.2 Direct есть вихревые заслонки. Тут они на невысокой скорости работы двигателя перекрывают один из двух впускных каналов каждого цилиндра. Все ради ускорения потока воздуха через оставшийся открытым канал.

Металлические оси заслонок приводятся пластиковой планкой с пластиковыми шарнирами. Вся эта конструкция недолговечная и рано или поздно начинает подклинивать. В этом случае ЭБУ видит проблему, сообщая о неисправности привода заслонок (ошибка Р1112). Проблема с управлением заслонками фиксируется благодаря тому, что в сервоприводе есть датчик положения, обеспечивающий обратную связь.

Ошибка может возникать при включении зажигания, когда ЭБУ проверяет работоспособность заслонок, или если при разгоне. Все зависит от характера и момента подклинивания.

Все детали для ремонта коллектора продаются, но очень дорого: ремкомплект обойдется в 200-300 долларов. В некоторых случаях проблему можно решить прогревом пластиковых шарниров строительным феном с целью ликвидировать люфт и подклинивание.

Заслонки можно выкинуть, но это приведет к сильному увеличению расхода топлива и заметному снижению тяги на низких оборотах.

Модуль зажигания

Катушки зажигания двигателя 2.2 (как и на некоторых других моторах Opel) объединены в один модуль зажигания. Известная проблема этого узла – пробой изоляторов наконечников. Наконечники отдельно не продаются, поэтому приходится либо покупать модуль целиком, либо подбирать изоляторы подходящего размера.

Выбрать и купить модуль зажигания для двигателя Opel, вы можете в нашем каталоге контрактных запчастей.

Цепь ГРМ

Цепь ГРМ двигателя 2.2 Direct точно такая же, как на моторе-предшественнике с распределенным впрыском (Z22SE) и на турбированном 2-литровом преемнике Z20NET. До 2010 года ресурс этой цепи был крайне неудовлетворительным: она растягивалась и начинала греметь при работе двигателя. При сильном растяжении цепи возникают пропуски зажигания. Растяжение случалось при пробегах от 80 000 до 160 000 км, в зависимости от характера эксплуатации и обслуживания двигателя.

Цепь балансирных валов

Растяжению подвержена и цепь привода балансирных валов. Ее следует менять вместе с загремевшей цепь ГРМ, потому что рано или поздно, в пределах 50 000 км после замены основной цепи, придется менять и ее. Полный ремкомплект каждой цепи стоит порядка $200. Замена масла каждые 10 000 км помогает значительно продлить срок службы цепи двигателя Opel 2.2.

Натяжитель цепи ГРМ

Отдельного внимания на моторе Opel 2.2 требует натяжитель цепи ГРМ. Он может подклинивать из-за масляных отложений, которые в нем оседают. Считается, что с зачатками этой проблемы приезжали моторы из Европы, где сервисные интервалы замены масла слишком долгие.

Одним словом, натяжитель может подклинить, из-за чего натяжение цепи ГРМ сильно ослабнет. При этом шелест и цоканье цепи можно услышать во время движения при переключении с передачи на нейтраль. Также двигатель может начнет греметь цепью постоянно после утреннего запуска. В самых неприятных случаях из-за натяжителя цепь перескакивала, что приводило к повреждению двигателя.

Производитель признал эту проблему и рекомендовал ставить натяжитель от двигателя-преемника 2.0 Турбо (Z20NET, номер натяжителя 12608580). Кроме того, в натяжителе нового образца увеличено сечение масляной форсунки, благодаря чему смазка цепи улучшена. При установке нового натяжителя нужно обязательно знать, что он поставляется в транспортном положении и взводится в рабочее положение после установки на место.

ГБЦ

Головка блока цилиндров двигателя Opel 2.2 известна тем, что может дать трещину, если механик затянет свечи зажигания со слишком большим усилием. После этого антифриз будет попадать в свечной колодец.
