Коды ошибок

Список кодов ошибок для самарских автономок Планар, Теплостар, Бинар

При эксплуатации автономных отопителей и предпусковых подогревателей могут возникать различные неисправности, которые определяются количеством миганий светодиода на пульте управления ПУ или высвечиваемым кодом на цифровом пульте. Ниже в таблице указаны: количество миганий светодиода, причины, приведшие к отказу, и методы устранения неисправности.

Чтобы определить неисправность, нужно:

• Проверить уровень и качество топлива.
• Визуально оценить повреждение проводов, шлангов, наличие деталей(насоса, топливного бака) и др.
• Посчитать количество миганий светодиода и узнать код ошибки для моделей без дисплея.
• Произвести ремонт согласно документации.

Существуют неисправности, которые нельзя диагностировать блоком управления, такие как: потеря герметичности теплообменником (прогорание), прогорание уплотнительных прокладок, снижение теплопроизводительности в результате нагарообразования на внутренней поверхности теплообменника. Такие неисправности можно обнаружить визуально.

Выберите вашу модель

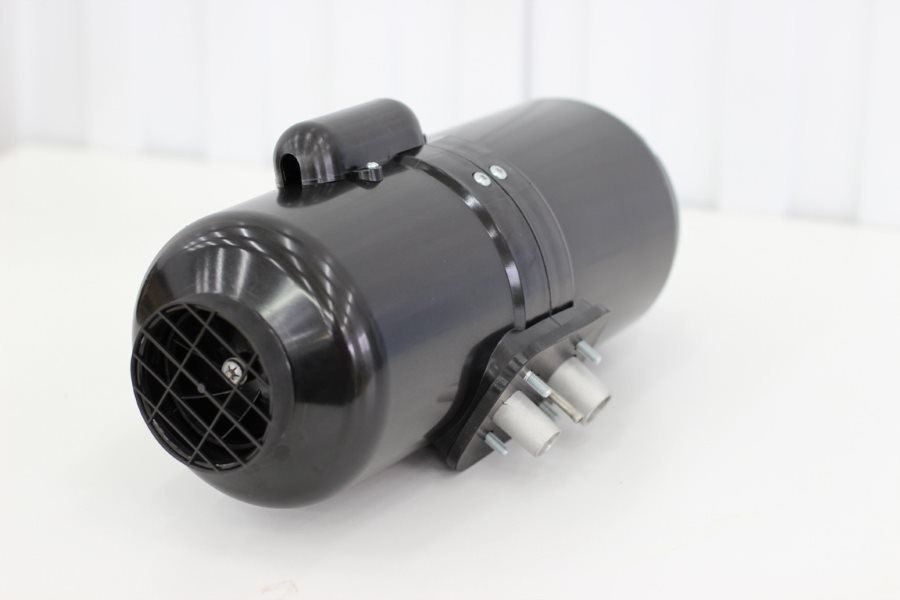

Коды ошибок Планар 2Д-12/24

В таблице приведены расшифровки неисправностей, код которых высвечивается на пульте управления ПУ-16.

Код неисправности	Описание неисправности	Причина неисправности	Рекомендуемые методы устранения неисправности
1	Перегрев теплообменника	Датчик выдает сигнал на выключение отопителя. Температура теплообменника в зоне датчика более 250ºС	Проверить входное и выходное отверстия нагревателя на предмет свободного прохождения через нагреватель воздуха. Проверить целостность вентилятора и его работу. Проверить датчик при необходимости заменить. Проверить теплообменник. Проверить и при необходимости снять нагар с внутренней части теплообменника. Запчасти: теплообменик для Планар 2Д датчик температуры для Планар 2Д нагнетатель воздуха для Планар 2Д вентилятор для Планар 2Д
2	Возможный перегрев по датчику температуры. Температура датчика (блока управления) более 55 градусов	За время продувки перед запуском в течение 5 минут недостаточно охлаждён блок управления или перегрев блока управления, который произошел во время работы.	Необходимо проверить входной и выходной патрубки нагревателя на предмет свободного входа и выхода воздуха и повторить запуск для охлаждения отопителя. Заменить блок управления. Запчасти: блок управления для Планар 2Д датчик температуры для Планар 2Д входной и выходной патрубок для Планар 2Д
5	Неисправность датчика	Короткое замыкание на корпус или обрыв в электропроводке датчика	Проверить датчик согласно п. 5.3, при необходимости заменить. Запчасти: датчик температуры для Планар 2Д
6	Неисправность датчика температуры в блоке управления	Вышел из строя датчик температуры (находится в блоке управления, замене не подлежит)	Заменить блок управления. Запчасти: блок управления для Планар 2Д
9	Неисправность свечи накаливания	Короткое замыкание, обрыв, неисправность блока управления.	Проверить свечу накаливания, при необходимости заменить. Проверить блок управления, при необходимости заменить. Запчасти: свеча для Планар 2Д блок управления для Планар 2Д
10	Электродвигатель нагнетателя воздуха не набирает необходимых оборотов	Повышенное трение в подшипниках или задевание крыльчатки за улитку в нагнетателе воздуха. Неисправность электродвигателя	Проверить электродвигатель, при возможности устранить неисправность, при необходимости заменить нагнетатель воздуха. Запчасти: нагнетатель воздуха для Планар 2Д
12	Отключение, повышенное напряжение более 30 В  (более 16 В для 12 В отопителя)	Неисправен регулятор напряжения. Неисправна аккумуляторная батарея	Проверить клеммы на аккумуляторной батарее и подводящую электропроводку. Проверить аккумуляторную батарею, при необходимости зарядить или заменить. Проверить работу регулятора напряжения автомобиля, при необходимости отремонтировать или заменить.
15	Отключение, пониженное напряжение менее 20 В (менее 10 В для 12 В отопителя)
13	Отопитель не запускается — исчерпаны две автоматические попытки запуска	Нет топлива в бачке	Залить топливо в бачок  Запчасти: устройство подкачки топлива для Планар 2Д
Марка топлива не соответствует условию эксплуатации при низких температурах.	Заменить топливо см. «Руководство по эксплуатации»
Недостаточное количество подаваемого топлива.	Устранить негерметичность топливопровода. Проверить на производительность топливный насос, при необходимости заменить.  Запчасти: топливный насос для Планар 2Д топливопровод для Планар 2Д
Засорен газоотводящий трубопровод или воздухозаборник.	Очистить воздухозаборник газоотводящий трубопровод от возможного засорения  Запчасти: воздухозаборник для Планар 2Д воздуховод для Планар 2Д
Недостаточный разогрев свечи, неисправность блока управления.	Проверить свечу, при необходимости заменить. Проверить напряжение подаваемое блоком управления, при необходимости заменить (напряжение должно быть не менее 12В). Запчасти: свеча для Планар 2Д блок управления для Планар 2Д
Крыльчатка задевает за улитку в нагнетателе воздуха и, как следствие, уменьшается подача воздуха в камеру сгорания	Заменить нагнетатель воздуха после определения его неисправности.  Запчасти: нагнетатель воздуха для Планар 2Д
Засорено отв Ø 2,8 мм в камере сгорания.  Засорена свечная сетка или установлена не до упора в штуцере камеры сгорания.	Прочистить отв Ø 2,8 мм. Заменить при необходимости сетку  Запчасти: сетка для Планар 2Д
16	За время продувки, датчик не остыл	За время продувки перед запуском в течение 5 минут недостаточно охлаждён датчик температуры	Проверить входное и выходное отверстия нагревателя на предмет свободного прохождения через нагреватель воздуха. Проверить целостность вентилятора и его работу. Проверить датчик при необходимости заменить.  Запчасти: датчик температуры для Планар 2Д вентилятор для Планар 2Д
17	Неисправность топливного насоса	Короткое замыкание или обрыв в электропроводке топливного насоса.	Проверить электропроводку топливного насоса на короткое замыкание и обрыв. Проверить провода, идущие на датчик перегрева, на целостность изоляции.  Запчасти: жгут питания для Планар 2Д топливный насос для Планар 2Д
20	Отопитель не запускается	Перегорели предохранители на жгуте питания.	Проверить предохранители, при необходимости заменить  Запчасти: жгут питания для Планар 2Д
Нет связи между пультом управления и блоком управления. Пульт управления не получает данные с блока управления.	Проверить соединительные разъемы и зеленый провод в переходном жгуте. Удалить окисление с контактов разъемов. Проверить пульт управления и переходной жгут, при необходимости заменить. Если пульт работает, то необходимо заменить блок управления.  Запчасти: жгут питания для Планар 2Д блок управления для Планар 2Д пульт управления для Планар 2Д
27	Двигатель не вращается	Заклинил по причине разрушения подшипника, магнитопласта (ротора) или попадание посторонних предметов и. т. п.	Проверить разъемы и жгуты, идущие к плате электродвигателя и блоку управления. Устранить по возможности неисправности.  Запчасти: жгут питания для Планар 2Д
28	Двигатель вращается с постоянной скоростью т.е не поддается управлению	Неисправность платы управления электродвигателя или блока управления.	Заменить нагнетатель воздуха.  Запчасти: нагнетатель воздуха для Планар 2Д
29	Прерывание пламени при работе отопителя	Негерметичность топливопровода. Неисправность топливного насоса. Неисправность индикатора пламени	Проверить герметичность топливопроводов, подтянуть хомуты на топливопроводах. Проверить воздухозаборник и газоотводящий трубопровод. Проверить количество и подачу топлива топливным насосом и при необходимости заменить его. Если отопитель запускается, то проверить датчик и при необходимости заменить.  Запчасти: хомут для Планар 2Д топливопровод для Планар 2Д топливный насос для Планар 2Д воздухозаборник для Планар 2Д датчик для Планар 2Д
30	Отопитель не запускается	Нет связи между пультом управления и блоком управления. Блок управления не получает данные с пульта управления.	Проверить соединительные разъемы и белый провод в переходном жгуте. Удалить окисление с контактов разъемов.  Запчасти: жгут питания для Планар 2Д
Проверить пульт управления и переходной жгут, при необходимости заменить. Если пульт работает, то необходимо заменить блок управления.  Запчасти: жгут питания для Планар 2Д блок управления для Планар 2Д пульт управления для Планар 2Д
78	Зафиксирован срыв пламени во время работы	Воздух в топливной системе. Неисправность топливного насоса. Неисправность индикатора пламени.	Проверить герметичность топливопроводов, подтянуть хомуты на топливопроводах. Проверить воздухозаборник и газоотводящий трубопровод.  Запчасти: хомут для Планар 2Д топливопровод для Планар 2Д воздухозаборник для Планар 2Д воздуховод для Планар 2Д

Обратите внимание! Следующие неисправности Планар 2Д не диагностируются блоком управления и обнаруживаются визуально:

• потеря герметичности теплообменником (прогорание),
• прогорания уплотнительных прокладок,
• снижение теплопроизводительности в результате нагарообразования на внутренней поверхности теплообменника.

• Смотреть новые автономные отопители Планар 2 кВт (2Д-12/24)

Наверх

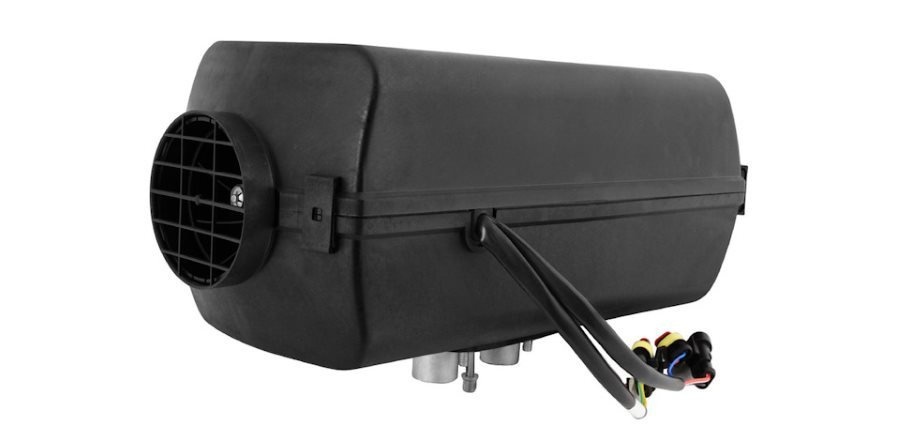

Коды ошибок Планар 4ДМ2-12/24

Код неисправности	Кол-во миганий светодиода	Описание неисправности	Причина неисправности	Рекомендуемые методы устранения неисправности
13	2	Отопитель не запускается — исчерпаны две автоматические попытки запуска	Нет топлива в бачке	Залить топливо в бачок
Марка топлива не соответствует условию эксплуатации при низких температурах.	Заменить топливо
Недостаточное количество подаваемого топлива.	Устранить негерметичность топливопровода. Проверить на производительность топливный насос, при необходимости заменить.  Запчасти: топливный насос для Планар 4ДМ2
Засорен газоотводящий трубопровод или воздухозаборник.	Очистить воздухозаборник и газоотводящий трубопровод от возможного засорения  Запчасти: воздуховод для Планар 4ДМ2 воздухозаборник для Планар 4ДМ2
Недостаточный разогрев свечи, неисправность блока управления.	Проверить свечу, при необходимости заменить. Проверить напряжение, подаваемое блоком управления, при необходимости заменить БУ.  Запчасти: свеча для Планар 4ДМ2 блок управления для Планар 4ДМ2
Крыльчатка задевает за улитку в нагнетателе воздуха и, как следствие, уменьшается подача воздуха в камеру сгорания.	Заменить нагнетатель воздуха после определения его неисправности.  Запчасти: нагнетатель воздуха для Планар 4ДМ2
Засорено отверстие Ø 2,8 мм в свечном штуцере камеры сгорания. Засорена свечная сетка или установлена не до упора в камере сгорания.	Прочистить отверстие Ø 2,8 мм. Заменить при необходимости сетку и установить ее.  Запчасти: сетка для Планар 4ДМ2
20		Отопитель не запускается	Нет связи между пультом управления и блоком управления	Проверить соединительные провода, разъемы. Удалить окисление с контактов разъемов. Проверить пульт управления, при необходимости заменить.   Запчасти: пульт управления для Планар 4ДМ2
01	1	Перегрев	Датчик перегрева выдает сигнал на выключение отопителя. Температура теплообменника в зоне датчика более 250ºС	Проверить входное и выходное отверстия нагревателя на предмет свободного прохождения через нагреватель воздуха. Проверить целостность вентилятора и его работу. Проверить датчик перегрева, при необходимости заменить. Проверить теплообменник (все ли половинки радиатора закреплены на корпусе теплообменника). Проверить и при необходимости снять нагар с внутренней части теплообменника  Запчасти: датчик перегрева для Планар 4ДМ2 теплообменник для Планар 4ДМ2
08	3	Прерывание пламени	Негерметичность топливопровода. Неисправность топливного насоса. Неисправность индикатора пламени	Проверить герметичность топливопроводов, подтянуть хомуты на топливопроводах. Проверить воздухозаборник и газоотводящий трубопровод. Проверить количество и подачу топлива топливным насосом и при необходимости заменить его. Если отопитель запускается, то проверить индикатор пламени и при необходимости заменить. Запчасти: хомут для Планар 4ДМ2 воздухозаборник для Планар 4ДМ2 воздуховод для Планар 4ДМ2 топливный насос для Планар 4ДМ2 индикатор пламени для Планар 4ДМ2
09	4	Неисправность свечи накаливания	Короткое замыкание, обрыв, неисправность блока управления.	Проверить свечу накаливания, при необходимости заменить. Проверить блок управления, при необходимости заменить   Запчасти: свеча для Планар 4ДМ2 блок управления для Планар 4ДМ2
05	5	Неисправность индикатора пламени	Короткое замыкание на корпус или обрыв в электропроводке индикатора	Проверить индикатор пламени, при необходимости заменить.  Запчасти: индикатор пламени для Планар 4ДМ2
04	6	Неисправность датчика температуры в блоке управления	Вышел из строя датчик температуры (находиться в блоке управления, замене не подлежит)	Заменить блок управления Запчасти: блок управления для Планар 4ДМ2
17	7	Неисправность топливного насоса	Короткое замыкание или обрыв в электропроводке топливного насоса.	Проверить электропроводку топливного насоса на короткое замыкание и обрыв. Проверить провода, идущие на датчик перегрева, на целостность изоляции.  Запчасти: жгут для Планар 4ДМ2 топливный насос для Планар 4ДМ2
12	9	Отключение, повышенное напряжение более 30 В (16 В для 12 В отопителя)	Неисправен регулятор напряжения автомобиля; Неисправна аккумуляторная батарея	Проверить клеммы на аккумуляторной батарее и подводящую электропроводку. Проверить аккумуляторную батарею, при необходимости зарядить или заменить. Проверить работу регулятора напряжения автомобиля, при необходимости отремонтировать или заменить.
15	Отключение, пониженное напряжение менее 20 В (10 для 12 В отопителя)
10	11	Электродвигатель нагнетателя воздуха не набирает необходимых оборотов	Повышенное трение в подшипниках или задевание крыльчатки за улитку в нагнетателе воздуха. Неисправность электродвигателя	Проверить электродвигатель, при необходимости заменить нагнетатель воздуха   Запчасти: нагнетатель воздуха для Планар 4ДМ2
16	10	Вентиляция недостаточна для охлаждения камеры сгорания и теплообменника нагревателя.	За время продувки недостаточно охлаждён индикатор пламени в нагревателе. Неисправен блок управления. Неисправен индикатор пламени. Неисправен нагнетатель воздуха.	Проверить воздухозаборник и газоотводящий трубопровод, при необходимости очистить от пыли и грязи. Проверить входное и выходное отверстия нагревателя на предмет свободного прохождения через нагреватель воздуха. Проверить индикатор пламени и при необходимости заменить. Проверить или заменить блок управления. Проверить работу нагнетателя воздуха, при необходимости заменить.  Запчасти: индикатор пламени для Планар 4ДМ2 блок управления для Планар 4ДМ2 нагнетатель воздуха для Планар 4ДМ2
27	11	Двигатель не вращается	Заклинил по причине разрушения подшипника, магнитопласта (ротора) или попадание посторонних предметов и т.п.	Смотрите пункт 5.5  Запчасти: блок управления для Планар 4ДМ2
28	Двигатель вращаться сам и не поддается управлению	Неисправность платы управления электродвигателя или блока управления.
02	12	Возможный перегрев по датчику температуры. Температура датчика (блока управления) более 55 градусов	За время продувки перед запуском в течение 5 минут недостаточно охлаждён блок управления или перегрев блока управления, который произошел во время работы.	Необходимо проверить входной и выходной патрубки нагревателя на предмет свободного входа и выхода воздуха и повторить запуск для охлаждения отопителя.  Запчасти: патрубок для Планар 4ДМ2

Наверх

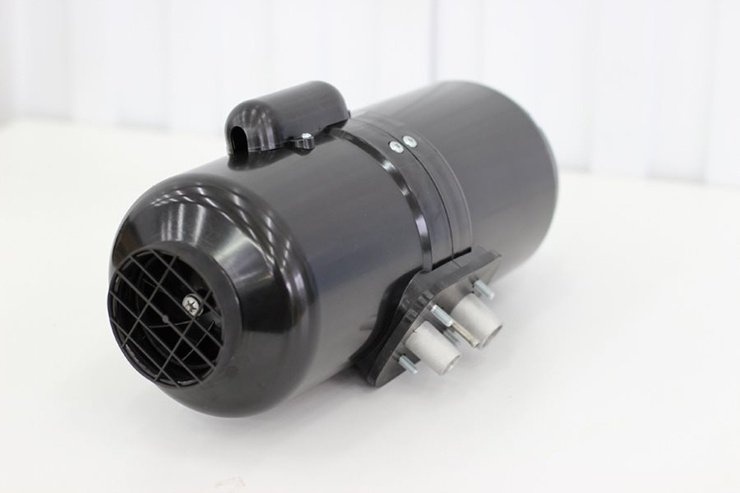

Коды ошибок Планар 44Д-12/24

Код	Описание неисправности	Причина неисправности	Рекомендуемые методы устранения неисправности
08 или 29*	Прерывание пламени при работе отопителя	Негерметичность топливопровода. Низкая производительность топливного насоса. Неисправность индикатора пламени. Засорен газоотводящий трубопровод или воздухозаборник.	Проверить герметичность топливопроводов, подтянуть хомуты на топливопроводах. Проверить воздухозаборник и газоотводящий трубопровод. Проверить топливный насос. Если отопитель запускается, то проверить индикатор пламени  Запчасти: хомут для Планар 44Д воздухозаборник для Планар 44Д топливный насос для Планар 44Д индикатор пламени для Планар 44Д
9	Неисправность свечи накаливания	Короткое замыкание, обрыв, неисправность блока управления.	Проверить свечу накаливания. Проверить блок управления.  Запчасти: свеча для Планар 44Д блок управления для Планар 44Д
10	Электродвигатель нагнетателя воздуха не набирает необходимых оборотов	Повышенное трение в подшипниках или задевание крыльчатки за улитку в нагнетателе воздуха. Неисправность электродвигателя	Проверить разъемы, идущие от электродвигателя к блоку управления. Удалить окисление с контактов. Заменить нагнетатель воздуха. Заменить блок управления Запчасти: блок управления для Планар 44Д нагнетатель воздуха для Планар 44Д
12	Отключение, повышенное напряжение более 30 В (более 16 В для 12 В отопителя)	Неисправен регулятор напряжения. Неисправна аккумуляторная батарея	Проверить клеммы на аккумуляторной батарее и подводящую электропроводку. Проверить аккумуляторную батарею, при необходимости зарядить или заменить. Проверить работу регулятора напряжения автомобиля, при необходимости отремонтировать или заменить.
15	Отключение, пониженное напряжение менее 20 В (менее 10 В для 12 В отопителя)	Неисправен регулятор напряжения. Неисправна аккумуляторная батарея	Проверить клеммы на аккумуляторной батарее и подводящую электропроводку. Проверить аккумуляторную батарею, при необходимости зарядить или заменить. Проверить работу регулятора напряжения автомобиля, при необходимости отремонтировать или заменить.
17	Неисправность топливного насоса	Короткое замыкание или обрыв в электропроводке топливного насоса.	Проверить топливный насос. Заменить топливный насос.  Запчасти: топливный насос для Планар 44Д
13	Отопитель не запускается — исчерпаны две автоматические попытки запуска	Нет топлива в бачке	Залить топливо в бачок
Марка топлива не соответствует условию эксплуатации при низких температурах.	Заменить топливо
Недостаточное количество подаваемого топлива.	Устранить негерметичность топливопровода. Проверить на производительность топливный насос.  Запчасти: топливопровод для Планар 44Д топливный насос для Планар 44Д
Засорен газоотводящий трубопровод или воздухозаборник.	Очистить воздухозаборник газоотводящий трубопровод от возможного засорения  Запчасти: воздухозаборник для Планар 44Д
Недостаточный разогрев свечи, неисправность блока управления.	Проверить свечу.  Запчасти: свеча для Планар 44Д
Крыльчатка задевает за улитку в нагнетателе воздуха и, как следствие, уменьшается подача воздуха в камеру сгорания	Заменить нагнетатель воздуха после определения его неисправности.  Запчасти: нагнетатель воздуха для Планар 44Д
Засорено отв Ø 2,8 мм в свечном штуцере камеры сгорания. Засорена или неправильно установлена свечная сетка.	Прочистить отв Ø 2,8 мм. Осмотреть сетку и установить ее Запчасти: сетка для Планар 44Д
20	Нет связи между пультом управления и блоком управления.	Перегорели предохранители на жгуте питания.	Проверить предохранители, при необходимости заменить
Пульт управления не получает данные с блока управления.	Проверить соединительные разъемы и зеленый провод в переходном жгуте. Удалить окисление с контактов разъемов. Проверить пульт управления и переходной жгут Запчасти: пульт управления для Планар 44Д жгут для Планар 44Д
27	Двигатель не вращается	Окисление контактов в колодке. Заклинил по причине разрушения подшипника, магнитопласта (ротора). Попадание посторонних предметов и т. п.	Проверить разъемы и жгуты, идущие от электродвигателя к блоку управления. Устранить по возможности неисправности.  Запчасти: жгут для Планар 44Д
28	Двигатель вращается с постоянной скоростью, т.е. не поддается управлению	Неисправность платы управления электродвигателя или блока управления.	Проверить разъемы и жгуты, идущие от электродвигателя к блоку управления. Устранить по возможности неисправности. Заменить нагнетатель воздуха.  Запчасти: жгут для Планар 44Д нагнетатель воздуха для Планар 44Д
29			См. код ошибки 08
30	Нет связи между пультом управления и блоком управления.	Блок управления не получает данные с пульта управления.	Проверить соединительные разъемы и белый провод в переходном жгуте. Удалить окисление с контактов разъемов. Проверить пульт управления и переходной жгут. Если пульт работает, то необходимо заменить блок управления.  Запчасти: жгут для Планар 44Д пульт управления для Планар 44Д блок управления для Планар 44Д
78	Зафиксирован срыв пламени во время работы		См. код ошибки 08

Наверх

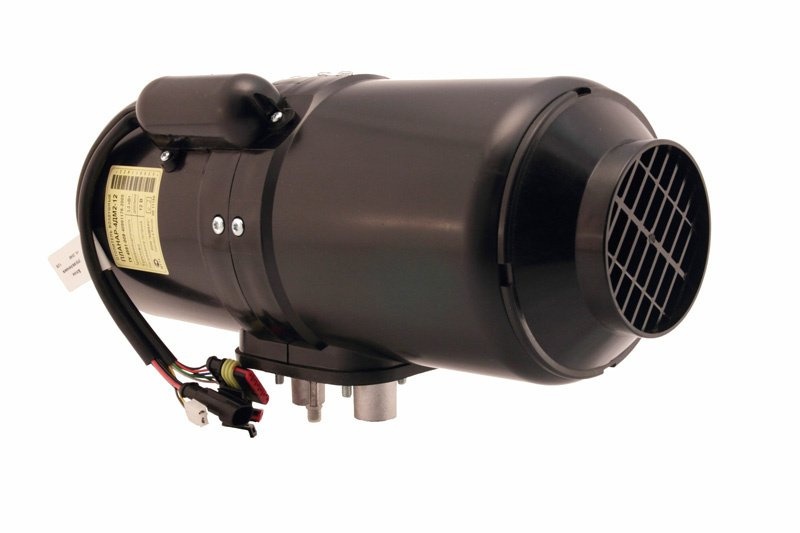

Коды ошибок Планар 8ДМ-12/24

Код неисправности	Кол-во миганий светодиода	Описание неисправности	Причина неисправности	Рекомендуемые методы устранения неисправности
01	1	Перегрев теплообменника	Датчик перегрева выдает сигнал на выключение отопителя. Температура теплообменника в зоне датчика более 250ºС	Проверить входное и выходное патрубки нагревателя на предмет свободного прохождения через нагреватель воздуха. Проверить целостность вентилятора и его работу. Проверить датчик перегрева при необходимости заменить. Проверить теплообменник  Запчасти: вентилятор для Планар 8ДМ датчик перегрева для Планар 8ДМ теплообменник для Планар 8ДМ
02	12	Возможный перегрев. Перегрев внутри отопителя в зоне блока управления.	За время продувки или во время работы недостаточно охлаждён блок управления.	Проверить входной и выходной патрубки нагревателя на предмет свободного входа и выхода воздуха и повторить запуск для охлаждения отопителя. Проверить целостность вентилятора и его работу.  Запчасти: вентилятор для Планар 8ДМ
04 или 06*	6	Неисправность датчика температуры в блоке управления	Вышел из строя датчик температуры (находиться в блоке управления, замене не подлежит)	Заменить блок управления.  Запчасти: блок управления для Планар 8ДМ
5	5	Неисправность индикатора пламени	Короткое замыкание на корпус или обрыв в электропроводке индикатора	Проверить индикатор пламени, при необходимости заменить.  Запчасти: индикатор пламени для Планар 8ДМ
7	17	Обрыв цепи датчика перегрева.	Неисправность датчика. Окисление контактов в колодке.	Проверить цепь датчика перегрева на обрыв. Удалить окисление с контактов разъема.  Запчасти: датчик перегрева для Планар 8ДМ
08 или 29*	3	Прерывание пламени при работе отопителя	Негерметичность топливопровода. Низкая производительность топливного насоса. Неисправность индикатора пламени. Засорен газоотводящий трубопровод или воздухозаборник.	Проверить герметичность топливопроводов, подтянуть хомуты на топливопроводах. Проверить воздухозаборник и газоотводящий трубопровод. Проверить топливный насос. Если отопитель запускается, то проверить индикатор пламени  Запчасти: топливопровод для Планар 8ДМ топливный насос для Планар 8ДМ индикатор пламени для Планар 8ДМ
09	4	Неисправность свечи накаливания	Короткое замыкание, обрыв, неисправность блока управления.	Проверить свечу накаливания. Проверить блок управления.  Запчасти: блок управления для Планар 8ДМ
10	11	Электродвигатель нагнетателя воздуха не набирает необходимых оборотов	Повышенное трение в подшипниках или задевание крыльчатки за улитку в нагнетателе воздуха. Неисправность электродвигателя	Проверить разъемы, идущие от электродвигателя к блоку управления. Удалить окисление с контактов. Заменить нагнетатель воздуха. Заменить блок управления Запчасти: блок управления для Планар 8ДМ нагнетатель воздуха для Планар 8ДМ
11	18	Неисправность датчика температуры нагреваемого воздуха (на входе)	Механическое повреждение. Окисление контактов в колодке.	Проверить соединительные провода. Проверить датчик Запчасти: датчик потока воздуха для Планар 8ДМ
12	9	Отключение, повышенное напряжение более 30 В (более 16 В для 12 В отопителя)	Неисправен регулятор напряжения. Неисправна аккумуляторная батарея	Проверить клеммы на аккумуляторной батарее и подводящую электропроводку. Проверить аккумуляторную батарею, при необходимости зарядить или заменить. Проверить работу регулятора напряжения автомобиля, при необходимости отремонтировать или заменить.
15	9	Отключение, пониженное напряжение менее 20 В (менее 10 В для 12 В отопителя)	Неисправен регулятор напряжения. Неисправна аккумуляторная батарея	Проверить клеммы на аккумуляторной батарее и подводящую электропроводку. Проверить аккумуляторную батарею, при необходимости зарядить или заменить. Проверить работу регулятора напряжения автомобиля, при необходимости отремонтировать или заменить.
16	10	Превышено время на вентиляцию	За время продувки недостаточно охлаждён нагреватель.	Проверить систему подачи воздуха для сгорания и газоотводящий трубопровод. Проверить индикатор пламени.  Запчасти: индикатор пламени для Планар 8ДМ топливопровод для Планар 8ДМ
17	7	Неисправность топливного насоса	Короткое замыкание или обрыв в электропроводке топливного насоса.	Проверить топливный насос. Заменить топливный насос.  Запчасти: топливный насос для Планар 8ДМ
13	2	Отопитель не запускается — исчерпаны две автоматические попытки запуска	Нет топлива в бачке	Залить топливо в бачок
Марка топлива не соответствует условию эксплуатации при низких температурах.	Заменить топливо
Недостаточное количество подаваемого топлива.	Устранить негерметичность топливопровода. Проверить на производительность топливный насос.  Запчасти: топливопровод для Планар 8ДМ топливный насос для Планар 8ДМ
Засорен газоотводящий трубопровод или воздухозаборник.	Очистить воздухозаборник газоотводящий трубопровод от возможного засорения
Недостаточный разогрев свечи, неисправность блока управления.	Проверить свечу.
Крыльчатка задевает за улитку в нагнетателе воздуха и, как следствие, уменьшается подача воздуха в камеру сгорания	Заменить нагнетатель воздуха после определения его неисправности.  Запчасти: нагнетатель воздуха для Планар 8ДМ
Засорено отв Ø 1,5 мм в свечном штуцере камеры сгорания. Засорена или неправильно установлена свечная сетка.	Прочистить отв Ø 1,5 мм. Осмотреть сетку и установить ее Запчасти: сетка для Планар 8ДМ
20	8	Нет связи между пультом управления и блоком управления.	Перегорели предохранители на жгуте питания.	Проверить предохранители, при необходимости заменить
Пульт управления не получает данные с блока управления.	Проверить соединительные разъемы и зеленый провод в переходном жгуте. Удалить окисление с контактов разъемов. Проверить пульт управления и переходной жгут Запчасти: пульт управления для Планар 8ДМ
27	11	Двигатель не вращается	Окисление контактов в колодке. Заклинил по причине разрушения подшипника, магнитопласта (ротора). Попадание посторонних предметов и т. п.	Проверить разъемы и жгуты, идущие от электродвигателя к блоку управления. Устранить по возможности неисправности. Заменить нагнетатель воздуха.   Запчасти: нагнетатель воздуха для Планар 8ДМ
28	11	Двигатель вращается с постоянной скоростью, т.е. не поддается управлению	Неисправность платы управления электродвигателя или блока управления.	Проверить разъемы и жгуты, идущие от электродвигателя к блоку управления. Устранить по возможности неисправности. Заменить нагнетатель воздуха.  Запчасти: нагнетатель воздуха для Планар 8ДМ
29				См. код ошибки 08
30	8	Нет связи между пультом управления и блоком управления.	Блок управления не получает данные с пульта управления.	Проверить соединительные разъемы и белый провод в переходном жгуте. Удалить окисление с контактов разъемов. Проверить пульт управления и переходной жгут. Если пульт работает, то необходимо заменить блок управления.  Запчасти: пульт управления для Планар 8ДМ блок управления для Планар 8ДМ
31	14	Перегрев в зоне датчика температуры выхода нагретого воздуха	Датчик температуры нагретого воздуха выдает сигнал на выключение отопителя.	Проверить датчик температуры  Запчасти: датчик температуры для Планар 8ДМ
32	15	Неисправность датчика температуры выхода нагретого воздуха	Неисправность датчика температуры нагретого воздуха (на входе)	Проверить соединительные провода. Проверить датчик. Запчасти: датчик температуры для Планар 8ДМ
33	16	Отопитель заблокирован	Ошибка перегрев повторилась 3 раза подряд.	Разблокировать отопитель можно двумя способами. Подробнее в инструкции по сбросу блокировки
34	19	Изменена конструкция отопителя	Один из датчиков температуры (входа, выхода или перегрева) установлен в неправильное положение и показывает неверную информацию.	Проверить расположение датчиков температуры. Проверить датчики Запчасти: датчик температуры для Планар 8ДМ
35	13	Срыв пламени	Просадка напряжения питания	Проверить аккумуляторную батарею, электропроводку. (Просадка напряжения может возникнуть из-за длительного включения электростартера).
36	20	Температура индикатора пламени выше нормы	Неисправность индикатора пламени. Неисправность стабилизатора в камере сгорания.	Проверить индикатор пламени. Осмотреть камеру сгорания.  Запчасти: индикатор пламени для Планар 8ДМ камеры сгорания для Планар 8ДМ
78	0	Зафиксирован срыв пламени во время работы		См. код ошибки 08

Наверх

Коды ошибок Бинар 5Д/5Б Компакт

Коды	Описание неисправности	Причина неисправности	Рекомендуемые методы устранения неисправности
1	Перегрев (по температуре)	Температура теплообменника в зоне датчика температуры более 110ºС.	1. Проверить полностью жидкостный контур. 2. Проверить помпу, при необходимости заменить. 3. Проверить датчик температуры и датчик перегрева, при необходимости заменить. 4. Проверить качество тосола, который должен применяться в зависимости от температуры окружающей среды. Запчасти: датчик перегрева для Бинар 5Б и 5Д датчик температуры для Бинар 5Б и 5Д
2	Возможный перегрев	Разница температур, замеренных датчиком перегрева и датчиком температуры, слишком большая
3	Неисправность датчика температуры №1	Короткое замыкание или обрыв проводников.	Заменить оба датчика  Запчасти: датчик перегрева для Бинар 5Б и 5Д датчик температуры для Бинар 5Б и 5Д
4	Неисправность датчика температуры №2
5	Неисправность индикатора пламени	Короткое замыкание на корпус или обрыв в электропроводке индикатора	Проверить индикатор пламени, при необходимости заменить.  Запчасти: индикатор пламени для Бинар 5Б и 5Д
6	Неисправность датчика температуры на блоке управления	Вышел из строя датчик температуры (находиться в блоке управления, замене не подлежит)	Заменить блок управления Запчасти: блок управления для Бинар 5Б и 5Д
7	Прерывание пламени на режиме работы «МАЛЫЙ»	Условия для поддержания горения плохие. Недостаток топлива или воздуха, закопчен теплообменник, засорена выхлопная труба.	Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос или индикатор пламени.  Запчасти: теплообменник для Бинар 5Б и 5Д топливный насос для Бинар 5Б и 5Д индикатор пламени для Бинар 5Б и 5Д
8	Прерывание пламени на режиме работы «ПОЛНЫЙ»
9	Неисправность свечи накаливания	Короткое замыкание, обрыв, неисправность блока управления.	Проверить свечу накаливания, при необходимости заменить. Проверить блок управления, при необходимости заменить  Запчасти: свеча для Бинар 5Б и 5Д блок управления для Бинар 5Б и 5Д
10	Неисправность нагнетателя воздуха. Обороты ниже номинала	Посторонние предметы (мусор) мешают вращению крыльчатки или крыльчатка задевает за крышку нагнетателя воздуха.	Проверить электропроводку. Проверить НВ на наличие грязи. Устранить неисправность, при необходимости заменить нагнетатель воздуха. Запчасти: жгут для Бинар 5Б и 5Д нагнетатель воздуха для Бинар 5Б и 5Д
11	Перегрев (по скорости)	Скорость нагрева температурных датчиков высокая.	1. Проверить полностью жидкостный контур (возможно образовалась воздушная пробка перед помпой и поэтому охлаждающая жидкость не прокачивается через нагреватель). 2. Проверить охлаждающую жидкость 3. Проверить помпу, при необходимости заменить.  Запчасти: топливопровод для Бинар 5Б и 5Д
12	Отключение, повышенное напряжение.	Напряжение питания выше 16В	Проверить напряжение на разъеме ХS2 нагревателя. Проверить аккумуляторную батарею, регулятор напряжения автомобиля и подводящую электропроводку  Запчасти: жгут для Бинар 5Б и 5Д
13	Попытки запуска исчерпаны	Розжиг не состоялся. (2 раза)	Проверить топливопровод, топливный насос и нагнетатель воздуха. Проверить выхлопную трубу. Проверить камеру сгорания, при необходимости почистить отверстие Ø2,8 мм. Запчасти: топливопровод для Бинар 5Б и 5Д топливный насос для Бинар 5Б и 5Д нагнетатель воздуха для Бинар 5Б и 5Д камера сгорания для Бинар 5Б и 5Д
14	Неисправность помпы	Обрыв или короткое замыкание токоведущих частей, загрязнение насосной части.	Проверить электропровода циркуляционного насоса на короткое замыкание и обрыв, проверить помпу и при необходимости заменить. Почистить насосную часть помпы.
15	Отключение, пониженное напряжение.	Напряжение питания менее 9,5В	Проверить напряжение на разъеме ХS2 нагревателя. Проверить аккумуляторную батарею, регулятор напряжения автомобиля и подводящую электропроводку.  Запчасти: жгут для Бинар 5Б и 5Д
16	Превышено время на вентиляцию	За время продувки не достаточно охлаждён датчик пламени.	Проверить воздухозаборник и газоотводящий трубопровод. Проверить индикатор пламени и при необходимости заменить.  Запчасти: воздухозаборник для Бинар 5Б и 5Д топливопровод для Бинар 5Б и 5Д индикатор пламени для Бинар 5Б и 5Д
17	Неисправность топливного насоса (короткое замыкание)	Короткое замыкание в электропроводке топливного насоса.	Проверить электропровода топливного насоса на короткое замыкание, при необходимости заменить.  Запчасти: жгут для Бинар 5Б и 5Д топливный насос для Бинар 5Б и 5Д
20	Нет связи между блоком управления и пультом	Короткое замыкание или обрыв в электропроводке.	Проверить предохранитель 5 А. Проверить цепи и контакты
21	Прерывание пламени на режиме «ПРОГРЕВ»	Условия для поддержания горения плохие. Недостаток топлива или воздуха, закопчен теплообменник, засорена выхлопная труба	Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени  Запчасти: воздухозаборник для Бинар 5Б и 5Д топливопровод для Бинар 5Б и 5Д топливный насос для Бинар 5Б и 5Д индикатор пламени для Бинар 5Б и 5Д
22	Неисправность топливного насоса (обрыв)	Обрыв в электропроводке топливного насоса	Проверить электропровода топливного насоса на обрыв, при необходимости заменить.  Запчасти: топливный насос для Бинар 5Б и 5Д жгут для Бинар 5Б и 5Д
27	Неисправность нагнетателя воздуха.	Двигатель не вращается (возможно задевание)	Проверить НВ на наличие механических помех вращению. Проверить электропроводку, нагнетатель воздуха и блок управления при необходимости заменить.  Запчасти: нагнетатель воздуха для Бинар 5Б и 5Д блок управления для Бинар 5Б и 5Д
28	Неисправность нагнетателя воздуха.	Двигатель вращается без управления (возможна неисправность 5В питания в блоке управления).
29	Исчерпаны попытки розжига во время работы подогревателя	Количество повторных розжигов больше 4-х.	Проверить топливную систему. Проверить затяжку хомутов на топливопроводе, герметичность топливопровод, герметичность щтуцера на топливном насосе, производительность топливного насоса  Запчасти: хомут для Бинар 5Б и 5Д топливопровод для Бинар 5Б и 5Д топливный насос для Бинар 5Б и 5Д
30	Срыв пламени в камере сгорания в результате просадки напряжения	При снижении питания бортовой сети воздуходувка останавливается.	Проверить аккумуляторную батарею, электропроводку. (Просадка напряжения может возникнуть из-за длительного включения электростартера).
78	Срыв пламени	Зафиксирован срыв пламени во время работы. Ошибка информационная (не критическая).	Показывается для информации пользователя. Проверить затяжку хомутов на топливопроводе, герметичность топливопровода, герметичность штуцера на топливном насосе  Запчасти: хомут для Бинар 5Б и 5Д топливопровод для Бинар 5Б и 5Д топливный насос для Бинар 5Б и 5Д

Наверх

Коды ошибок Бинар-5S

Код	Описание неисправности	Комментарии. Устранение неисправностей
01	Перегрев. Температура жидкости выше 120°С	1. Проверить полностью жидкостный контур. 2. Проверить помпу, при необходимости заменить. 3. Проверить датчик температуры и датчик перегрева, при необходимости заменить. 4. Проверить качество тосола, который должен применяться в зависимости от температуры окружающей среды.  Запчасти: насос (помпа) для Бинар-5S датчик температуры для Бинар-5S
03	Неисправность датчика температуры №1.	Заменить сборку датчиков.  Запчасти: датчик температуры для Бинар-5S
04	Неисправность датчика температуры №2.
05	Неисправность индикатора пламени.	Проверить соединительные провода. Проверить омическое сопротивление между контактами индикатора, которое должно быть не более 10 Ом. При неисправности индикатор пламени заменить.  Запчасти: жгут для Бинар-5S индикатор пламени для Бинар-5S
06	Неисправность датчика температуры на блоке управления.	Заменить блок управления нагревателя.  Запчасти: блок управления для Бинар-5S
09	Неисправность свечи накаливания.	Проверить свечу накаливания, при необходимости заменить.  Запчасти: свеча для Бинар-5S
10	Неисправность нагнетателя воздуха. Обороты ниже номинала.	Проверить электропроводку электродвигателя. Устранить неисправность, при необходимости заменить нагнетатель воздуха.  Запчасти: насос (помпа) для Бинар-5S нагнетатель воздуха для Бинар-5S
12	Отключение, повышенное напряжение более 16В (30,8В).	Данный дефект возможен при включении подогревателя при работающем двигателе автомобиля. Причиной может быть неисправность регулятора напряжения автомобиля.
13*	Попытки запуска исчерпаны.	Если допустимое количество попыток запуска использовано – проверить количество и подачу топлива. Проверить воздухозаборник, фильтр и газоотводящий трубопровод. Проверить свечу.  Запчасти: воздухозаборник для Бинар-5S фильтр для Бинар-5S свеча для Бинар-5S
14	Неисправность помпы.	Проверить электропровода циркуляционного насоса на короткое замыкание и обрыв, проверить помпу и при необходимости заменить.  Запчасти: жгут для Бинар-5S насос (помпа) для Бинар-5S
15	Отключение, пониженное напряжение менее 10В (20В).	Проверить напряжение на разъеме ХS2 нагревателя. Проверить аккумуляторную батарею, регулятор напряжения автомобиля и подводящую электропроводку.  Запчасти: жгут для Бинар-5S
16	Превышено время на вентиляцию.	За время продувки недостаточно охлаждён датчик пламени. Проверить воздухозаборник, фильтр и газоотводящий трубопровод. Проверить индикатор пламени и при необходимости заменить.  Запчасти: воздухозаборник для Бинар-5S фильтр для Бинар-5S индикатор пламени для Бинар-5S
17	Неисправность топливного насоса.	Проверить электропровода топливного насоса на короткое замыкание, при необходимости заменить.  Запчасти: жгут для Бинар-5S топливный насос для Бинар-5S
20	Нет связи между блоком управления и пультом.	Проверить соединительные провода, разъемы. Пульт управления не получает данные с блока управления.  Запчасти: жгут для Бинар-5S пульт управления для Бинар-5S блок управления для Бинар-5S
22	Неисправность топливного насоса.	Проверить электропровода топливного насоса на обрыв, при необходимости заменить.  Запчасти: жгут для Бинар-5S топливный насос для Бинар-5S
24	Резкое изменение температуры на одном из датчиков.	Возможный перегрев в зоне одного из датчиков температуры из-за слабой циркуляции охлаждающей жидкости.  Запчасти: датчик температуры для Бинар-5S
25	Слишком быстрый нагрев охлаждающей жидкости.	Проверить полностью жидкостный контур. За 1 цикл работы подогреватель трижды достиг ждущего режима за время менее 6 мин.
26	Перегрузка нагнетателя воздуха	Проверить нагнетатель воздуха. Возможно затирание крыльчатки нагнетателя воздуха о корпус отопителя в результате перекоса крепления  Запчасти: нагнетатель воздуха для Бинар-5S
27	Неисправность нагнетателя воздуха. Двигатель не вращается.	Проверить электропроводку, нагнетатель воздуха и блок управления при необходимости заменить.  Запчасти: жгут для Бинар-5S нагнетатель воздуха для Бинар-5S блок управления для Бинар-5S
28	Неисправность нагнетателя воздуха. Двигатель вращается без управления.
29	Исчерпаны попытки розжига во время работы подогревателя.	Проверить топливную систему. Проверить затяжку хомутов на топливопроводе, герметичность топливопровод, герметичность щтуцера на топливном насосе, производительность топливного насоса.  Запчасти: топливопровод для Бинар-5S топливный насос для Бинар-5S
30	Нет связи между блоком управления и пультом.	Проверить соединительные провода, разъемы. Блок управления не получает данные с пульта управления.  Запчасти: жгут для Бинар-5S
37*	Подогреватель заблокирован	Для разблокирования подогревателя обратитесь в сервисный центр.
50	Нет связи между пультом управления и модемом.	Проверить соединительные провода, разъемы.  Запчасти: жгут для Бинар-5S
78	Зафиксирован срыв пламени во время работы	Показывается для информации пользователя. Проверить затяжку хомутов на топливопроводе, герметичность топливопровод, герметичность щтуцера на топливном насосе.  Запчасти: топливопровод для Бинар-5S топливный насос для Бинар-5S

*ВНИМАНИЕ! Если во время запуска подогревателя ошибка №13 повторится три раза подряд, то подогреватель будет заблокирован. Данная блокировка предназначена для предотвращения попадания избытка топлива в камеру сгорания. В случае блокировки на пульте управления будет отображаться 37 код. Для разблокирования подогревателя необходимо обратиться в сервисный центр.

• Смотреть новые предпусковые подогреватели Бинар-5S

Наверх

Коды ошибок Теплостар 14ТС-10 (штаные модели КАМАЗ, МАЗ и универсальные модели)

Код	Кол-во миганий светодиода	Описание неисправности	Причина неисправности	Рекомендуемые методы устранения
13*	2	Подогреватель не запускается (исчерпаны две автоматические попытки запуска)	1. Нет топлива в бачке. 2. Разряжена или неисправна аккумуляторная батарея. 3. Перегорел предохранитель 25А. Плохой контакт предохранителя с контактами жгута. 4. Недостаточное количество подаваемого топлива. 5. Засорена сетка воздухозаборника. Засорен газоотводящий трубопровод. 6. Недостаточный разогрев свечи. 7. Заклинивание ротора электродвигателя и, как следствие, прекращение подачи воздуха в камеру сгорания. 8. Засорено отв φ1,5мм в камере сгорания.	1. Залить топливо в бачок. 2. Зарядить или заменить аккумулятор. 3. Заменить предохранитель, обеспечив при этом хороший контакт с контактами предохранительной колодки. 4. Устранить негерметичность топливопровода. Проверить на производительность топливный насос, при необходимости заменить. 5. Очистить сетку воздухозаборника и газоотводящий трубопровод от возможного засорения. 6. Проверить свечу, при необходимости заменить. 7. Заменить нагнетатель воздуха после определения его неисправности. 8. Прочистить отв φ1,5мм в камере сгорания. Запчасти: воздухозаборник для 14ТС-10 топливный насос для 14ТС-10 топливопровод для 14ТС-10 свеча для 14ТС-10 нагнетатель воздуха для 14ТС-10
20*	8	Таймер электронный не светится, подогреватель не запускается	1. Неисправна аккумуляторная батарея. 2. Обрыв в электропроводке. Перегорел предохранитель 10А. Плохой контакт в разъемах. Нет связи между блоком управления и таймером электронным. Неисправен таймер.	1. Заменить аккумуляторную батарею. 2. Заменить предохранитель 10A. Устранить обрыв в электропитании. Удалить окисление с контактов разъемов. Заменить таймер электронный. Запчасти: жгут для 14ТС-10
01*	1	Перегрев	1. Отсутствует тосол в системе охлаждения. 2. Воздушная пробка в нагревателе. 3. Применяемый тосол не соответствует сезону (замерзает). Неисправность электронасоса (помпы).	1. Проверить полностью жидкостный контур. 2. Проверить помпу, при необходимости заменить. 3. Проверить датчик температуры и датчик перегрева, при необходимости заменить Запчасти: топливопровод для 14ТС-10 датчик температуры для 14ТС-10 электронасос (помпа) для 14ТС-10
02*	1	Опознан возможный перегрев. Разница температур, замеренных датчиками перегрева и температуры, больше 20°С	1. Отсутствует тосол в системе охлаждения. 2. Воздушная пробка в нагревателе. 3. Применяемый тосол не соответствует сезону (замерзает). Неисправность электронасоса (помпы)	1. Проверить полностью жидкостный контур. 2. Проверить помпу, при необходимости заменить. 3. Проверить датчик температуры и датчик перегрева, при необходимости заменить Запчасти: топливопровод для 14ТС-10 датчик температуры для 14ТС-10 электронасос (помпа) для 14ТС-10
03	6	Неисправность датчика перегрева	Короткое замыкание (КЗ) или обрыв в электропроводке датчика	Проверить соединительные провода. Проверить выходное напряжение. Выходное напряжение находятся в линейной зависимости от температуры (0°C соответствует 2,73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). При обнаружении неисправности датчик перегрева или температуры заменить. Запчасти: жгут для 14ТС-10 датчик температуры для 14ТС-10
04	6	Неисправность датчика температуры	Короткое замыкание (КЗ) или обрыв в электропроводке датчика	Проверить соединительные провода. Проверить выходное напряжение. Выходное напряжение находятся в линейной зависимости от температуры (0°C соответствует 2,73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). При обнаружении неисправности датчик перегрева или температуры заменить. Запчасти: жгут для 14ТС-10 датчик температуры для 14ТС-10
05	5	Обрыв индикатора пламени	Обрыв в электропроводке индикатора пламени	Проверить соединительные провода. Проверить омическое сопротивление между контактами разъема индикатора. Омическое сопротивление при температуре 25°C должно быть от 26 до 32.5 Ом. При обрыве омическое сопротивление более 90 Ом. При обрыве индикатор пламени заменить Запчасти: жгут для 14ТС-10 индикатор пламени для 14ТС-10
06		КЗ индикатора пламени	Короткое замыкание на корпус в электропроводке индикатора пламени	Проверить соединительные провода. При КЗ омическое сопротивление менее 10 Ом. При КЗ индикатор пламени заменить. Запчасти: жгут для 14ТС-10 индикатор пламени для 14ТС-10
07	3	Срыв пламени на режиме работы МАЛЫЙ		См. описание кода неисправности 08
08	3	Срыв пламени на режиме работы ПОЛНЫЙ	1. Негерметичность топливопровода. 2. Засорился фильтр тонкой очистки. 3. Неисправность индикатора пламени. 4. Неисправность топливного насоса.	Проверить количество и подачу топлива. Проверить Герметичность топливопровода. Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод. Если подогреватель запускается, то проверить индикатор пламени и при необходимости заменить. Проверить топливный фильтр тонкой очистки на засорение Запчасти: топливопровод для 14ТС-10 индикатор пламени для 14ТС-10 фильтр для 14ТС-10
09	4	Неисправность свечи накаливания	Короткое замыкание, обрыв или межвитковое замыкание в тэне свечи.	Проверить свечу накаливания, при необходимости заменить. Запчасти: свеча для 14ТС-10
10	4	Неисправность электродвигателя нагнетателя воздуха	Короткое замыкание или обрыв в электропроводке или в электродвигателе	Проверить электропроводку и электродвигатель на обрыв или короткое замыкание, устранить неисправность, при необходимости заменить нагнетатель воздуха. Запчасти: жгут для 14ТС-10 нагнетатель воздуха для 14ТС-10
12	9	Отключение, повышенное напряжение более 30,8 В	Неисправен регулятор напряжения. Неисправна аккумуляторная батарея.	Проверить работу регулятора напряжения автомобиля, при необходимости отремонтировать или заменить.
14	7	Неисправность циркуляционного насоса (помпы)	Короткое замыкание или обрыв в электропроводке, или в электродвигателе циркуляционного насоса	Проверить электропроводку и электродвигатель циркуляционного насоса на обрыв и короткое замыкание. Устранить неисправность, при необходимости заменить циркуляционный насос Запчасти: жгут для 14ТС-10 электронасос (помпа) для 14ТС-10
15	9	Отключение, пониженное напряжение менее 20 В	Неисправен регулятор напряжения. Неисправна аккумуляторная батарея.	Проверить батарею при необходимости зарядить или заменить. Проверить регулятор напряжения автомобиля и подводящую электропроводку Запчасти: жгут для 14ТС-10
16	10	Вентиляция недостаточна для охлаждения камеры сгорания нагревателя.	За время продувки недостаточно охлаждён индикатор пламени в нагревателе.	Проверить воздухозаборник и газоотводящий трубопровод, при необходимости очистить от пыли и грязи. Проверить индикатор пламени и при необходимости заменить. Проверить работу нагнетателя воздуха, при необходимости заменить. Запчасти: воздухозаборник для 14ТС-10 топливопровод для 14ТС-10 индикатор пламени для 14ТС-10 нагнетатель воздуха для 14ТС-10
17	7	Неисправность топливного насоса	Короткое замыкание или обрыв в Электропроводке топливного насоса. Негерметичность топливопроводов или соединений топливопровода с элементами топливной системы	Проверить электропроводку топливного насоса на короткое замыкание и обрыв. Проверить топливопроводы и их соединения с элементами топливной системы на герметичность. Проверить топливный насос на производительность, при необходимости заменить. Запчасти: жгут для 14ТС-10 топливопровод для 14ТС-10 топливный насос для 14ТС-10
19	3	Срыв пламени на режиме работы СРЕДНИЙ		См. описание кода неисправности 08
	7	Неисправность реле упр. Вентилятором автомобиля	Короткое замыкание или обрыв в электропроводке	Проверить электропровода реле, устранить короткое замыкание, при необходимости реле заменить Запчасти: жгут для 14ТС-10

*ВНИМАНИЕ! Неисправности подогревателя часто возникают по причине, связанной с невнимательностью водителя, который не следит за подзарядкой аккумуляторной батареи, наличием и качеством топлива, наличием и качеством тосола, герметичностью топливопроводов, состоянием воздухозаборника, выхлопной трубы и состоянием электропроводки.

Наверх

Коды ошибок 14TC Mini

Код	Описание неисправности	Комментарии. Устранение неисправностей
01	Перегрев	1. Проверить полностью жидкостный контур. 2. Проверить помпу, при необходимости заменить. 3. Проверить датчик температуры и датчик перегрева, при необходимости заменить. 4. Проверить качество тосола, который должен применяться в зависимости от температуры окружающей среды. Запчасти: насос (помпа) для 14TC Mini датчик температуры для 14TC Mini топливопровод
02	Опознан возможный перегрев. Разница температур, замеренных датчиком перегрева и датчиком температуры, слишком большая
03	Неисправность датчика перегрева	Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0°C соответствует 2,73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). Проверить датчик и при необходимости заменить. Запчасти: жгут для 14TC Mini датчик температуры для 14TC Mini
04	Неисправность датчика температуры
05	Неисправность индикатора пламени	Проверить соединительные провода. Проверить омическое сопротивление между контактами индикатора, которое должно быть не более 10 Ом. При неисправности индикатор пламени заменить. Запчасти: жгут для 14TC Mini индикатор пламени для 14TC Mini
06	Неисправность датчика температуры на блоке управления	Заменить блок управления нагревателя Запчасти: блок управления для 14TC Mini
09	Неисправность свечи накаливания	Проверить свечу накаливания, при необходимости заменить свечу. Запчасти: свеча для 14TC Mini
10	Неисправность нагнетателя воздуха. Обороты ниже номинала	Проверить электропроводку электродвигателя. Устранить неисправность, при необходимости заменить нагнетатель воздуха. Запчасти: жгут для 14TC Mini нагнетатель воздуха для 14TC Mini
12	Отключение, повышенное напряжение более 30В (16В)	Данный дефект возможен при включении подогревателя при работающем двигателе автомобиля. Причиной может быть неисправность регулятора напряжения автомобиля. Проверить напряжение на разъеме ХS1 нагревателя.
13	Попытки запуска исчерпаны	Если допустимое количество попыток запуска использовано – проверить количество и подачу топлива. Проверить воздухозаборник и газоотводящий трубопровод. Проверить свечу. Проверить сетку и отв. Ø 1,5 мм в свечном штуцере камеры сгорания на нагарообразование, при необходимости отв. Ø 1,5 мм прочистить, сетку заменить Запчасти: топливопровод для 14TC Mini свеча для 14TC Mini
14	Неисправность помпы	Проверить электропровода помпы на короткое замыкание и обрыв, проверить помпу и при необходимости заменить. Запчасти: жгут для 14TC Mini насос (помпа) для 14TC Mini
15	Отключение, пониженное напряжение менее 20В (10,5В).	Проверить напряжение на разъеме ХS1 нагревателя. Проверить аккумуляторную батарею, регулятор напряжения автомобиля и подводящую электропроводку. Запчасти: жгут для 14TC Mini
16	Превышено время на вентиляцию	За время продувки недостаточно охлаждён индикатор пламени. Проверить воздухозаборник и газоотводящий трубопровод. Проверить индикатор пламени и при необходимости заменить. Запчасти: топливопровод для 14TC Mini индикатор пламени для 14TC Mini
17	Неисправность топливного насоса	Проверить электропровода топливного насоса на короткое замыкание, при необходимости заменить Запчасти: жгут для 14TC Mini топливный насос для 14TC Mini
20	Нет связи между пультом управления и нагревателем	Проверить соединительные провода, разъем. Запчасти: жгут для 14TC Mini
27	Неисправность нагнетателя воздуха. Двигатель не вращается	Проверить электропроводку, электродвигатель и блок управления при необходимости заменить. Запчасти: жгут для 14TC Mini насос (помпа) для 14TC Mini блок управления для 14TC Mini
28	Неисправность нагнетателя воздуха. Двигатель вращается без управления
29	Превышено допустимое количество срывов пламени во время работы	Проверить количество и подачу топлива. Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод. Если отопитель запускается, то проверить топливный насос и при необходимости заменить. Запчасти: топливопровод для 14TC Mini топливный насос для 14TC Mini
78	Зафиксирован срыв пламени во время работы.	Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени. Запчасти: топливопровод для 14TC Mini топливный насос для 14TC Mini индикатор пламени для 14TC Mini

• Смотреть новые предпусковые подогреватели 14ТС Mini

Наверх

Неисправности воздушных отопителей Планар

Планар – самый популярный отечественный воздушный отопитель, выпускается в городе Самара на заводе ООО «Адверс».

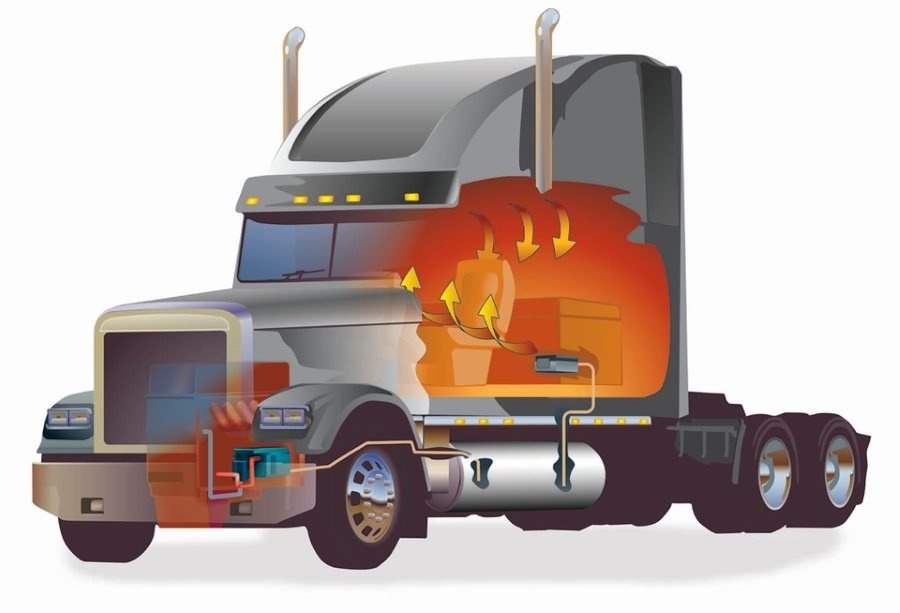

Отопитель работает независимо от двигателя транспортного средства. Принцип действия отопителя основан на разогреве воздуха, принудительно вентилируемого через теплообменную систему нагревателя.

Надежность продукции ООО «Адверс» растет с каждым годом, но всё же по качеству Планар пока уступает таким брендам как Webasto и Eberspacher.

В данной статье мы рассмотрим возможные неисправности и ошибки возникающие в ходе работы воздушных отопителей Планар.

Внимание! Если в ходе эксплуатации у вас возникнут какие-либо проблемы, производитель настоятельно рекомендует обращаться в уполномоченные сервисные центры, адреса и телефоны которых вы можете узнать, у фирмы-продавца либо на сайте www.autoterm.ru

Ошибки с устройства управления Планар (с маркировкой S)

Неисправности, возникающие во время работы отопителя, кодируются и автоматически отображаются на индикаторе пульта управления.

Пульт управления ПУ-22

Вы можете сами устранить следующие неисправности указанные в таблице ниже.

Код	Миганий	Неисправность	Рекомендации по устранению
1	1	Перегрев теплообменника.	Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода нагреваемого воздуха.
2	12	Перегрев в зоне блока управления. Перегрев по индикатору пламени.	Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода воздуха. Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод. Повторить запуск для охлаждения отопителя.
12	9 (или код 15)	Отключение, повышенное напряжение.	Проверить батарею, регулятор напряжения и подводящую электропроводку. Напряжение между 1 и 2 контактами разъема питания должно быть не выше 30 В (для 12 В изделия – не выше 16 В).
13	2	Попытки запуска исчерпаны.	Проверить подачу топлива (осмотреть топливопровод). Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод.
15	9 (или код 12)	Отключение, пониженное напряжение.	Проверить батарею, регулятор напряжения и подводящую электропроводку. Напряжение между 1 и 2 контактами разъема питания должно быть не ниже 20 В (для 12 В изделия – не ниже 10 В).
16	10	Превышено время на вентиляцию.	Проверить воздухозаборник и выхлопную трубу. При засорении необходимо удалит посторонние частицы.
20	8	Нет связи между пультом управления и блоком управления.	Проверить соединительные провода, разъемы. Пульт управления не получает данные с блока управления.
30	8	Нет связи между пультом управления и блоком управления.	Проверить соединительные провода, разъемы. Блок управления не получает данные с пульта управления.
29	3	Превышено допустимое количество срывов пламени во время работы.	Проверить подачу топлива (осмотреть топливопровод). Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод.
31*	14*	Перегрев внутри отопителя в зоне датчика температуры выхода нагретого воздуха.	Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода воздуха.
33*	16*	Отопитель заблокирован**.	Для разблокирования отопителя необходимо обратиться в сервисный центр.
35*	13*	Срыв пламени в камере сгорания по причине просадки напряжения.	Проверить аккумуляторную батарею, электропроводку. (Просадка напряжения может возникнуть из-за длительного включения электростартера).
78	0	Зафиксирован срыв пламени во время работы.	Проверить затяжку хомутов на топливопроводе, герметичность топливопровод, герметичность штуцера на топливном насосе.

* — только для воздушных отопителей Планар 8ДМ-12/24-S

** Внимание! Если во время запуска или работы отопителя ошибка «Перегрев» повторится 3 раза подряд, то отопитель будет заблокирован. Блокировка производится по факту перегрева, независимо от датчиков, по которым зафиксированы ошибки. В случае блокировки на пульте управления будет отображаться 33 код. Для разблокирования отопителя необходимо обратиться в сервисный центр.

Неисправности с которыми лучше обратиться в специализированный сервисный центр.

Код	Миганий	Описание неисправности
5	5	Неисправность индикатора пламени.
6	6	Неисправность встроенного датчика температуры на блоке управления.
7*	17*	Обрыв цепи датчика температуры корпуса.
9	4	Неисправность свечи накаливания.
10	11	Неисправность нагнетателя воздуха. Обороты ниже номинала.
27	11	Двигатель не вращается.
28	11	Двигатель вращается без управления.
11*	18*	Неисправность датчика температуры входящего воздуха.
17	7	Неисправность топливного насоса.
32*	15*	Неисправность датчика температуры выхода нагретого воздуха.
34*	19*	Изменена конструкция датчика.
36*	20*	Температура индикатора пламени выше нормы.

* — только для воздушных отопителей Планар 8ДМ-12/24-S

Планар 2Д-12/24, Планар 44Д-12/24, Пранар 8ДМ-12/24

Код	Неисправность	Рекомендации по устранению
01	Перегрев теплообменника. Датчик выдает сигнал на выключение отопителя. Температура теплообменника в зоне датчика более 250ºС.	Проверить входное и выходное отверстия нагревателя на предмет свободного прохождения через нагреватель воздуха. Проверить целостность вентилятора и его работу. Проверить датчик при необходимости заменить. Проверить теплообменник. Проверить и при необходимости снять нагар с внутренней части теплообменника.
02	Возможный перегрев по датчику температуры. Температура датчика (блока управления) более 55 градусов. За время продувки перед запуском в течение 5 минут недостаточно охлаждён блок управления или перегрев блока управления, который произошел во время работы.	Необходимо проверить входной и выходной патрубки нагревателя на предмет свободного входа и выхода воздуха и повторить запуск для охлаждения отопителя. Заменить блок управления.
05	Неисправность датчика. Короткое замыкание на корпус или обрыв в электропроводке датчика.	Проверить датчик, при необходимости заменить.
04 или 06*	Неисправность датчика температуры в блоке управления. Вышел из строя датчик температуры (находится в блоке управления замене не подлежит).	Заменить блок управления.
09	Неисправность свечи накаливания. Короткое замыкание, обрыв, неисправность блока управления.	Проверить свечу накаливания, при необходимости заменить. Проверить блок управления, при необходимости заменить.
10	Электродвигатель нагнетателя воздуха не набирает необходимых оборотов. Повышенное трение в подшипниках или задевание крыльчатки за улитку в нагнетателе воздуха. Неисправность электродвигателя.	Повышенное трение в подшипниках или задевание крыльчатки за улитку в нагнетателе воздуха. Неисправность электродвигателя.
12	Отключение, повышенное напряжение более 30 В (более 16 В для 12 В отопителя). Неисправен регулятор напряжения. Неисправна аккумуляторная батарея.	Проверить клеммы на аккумуляторной батарее и подводящую электропроводку Проверить аккумуляторную батарею, при необходимости зарядить или заменить. Проверить работу регулятора напряжения автомобиля, при необходимости отремонтировать или заменить.
15	Отключение, пониженное напряжение менее 20 В (менее 10 В для 12 В отопителя). Неисправен регулятор напряжения. Неисправна аккумуляторная батарея.	Смотрите код ошибки 12.
13	Отопитель не запускается исчерпаны две автоматические попытки запуска. Нет топлива в бачке. Марка топлива не соответствует условию эксплуатации при низких температурах. Недостаточное количество подаваемого топлива. Засорен газоотводящий трубопровод или воздухозаборник. Недостаточный разогрев свечи, неисправность блока управления. Крыльчатка задевает за улитку в нагнетателе воздуха и, как следствие, уменьшается подача воздуха в камеру сгорания. Засорено отв Ø 2,8 мм в камере сгорания. Засорена свечная сетка или установлена не до упора в штуцере камеры сгорания.	Залить топливо в бачок. Заменить топливо. Устранить негерметичность топливопровода. Проверить на производительность топливный насос, при необходимости заменить.  Очистить воздухозаборник газоотводящий трубопровод от возможного засорения. Проверить свечу, при необходимости заменить. Проверить напряжение подаваемое блоком управления, при необходимости заменить. (Напряжение должно быть не менее 12 В). Заменить нагнетатель воздуха после определения его неисправности.  Прочистить отв Ø 2,8 мм. Заменить при необходимости сетку.
16	За время продувки, датчик не остыл. За время продувки перед запуском в течение 5 минут недостаточно охлаждён датчик температуры.	За время продувки перед запуском в течение 5 минут недостаточно охлаждён датчик температуры.
17	Неисправность топливного насоса. Короткое замыкание или обрыв в электропроводке топливного насоса.	Проверить электропроводку топливного насоса на короткое замыкание и обрыв. Проверить провода, идущие на датчик перегрева, на целостность изоляции.
20	Отопитель не запускается. Перегорели предохранители на жгуте питания. Нет связи между пультом управления и блоком управления. Пульт управления не получает данные с блока управления.	Проверить предохранители при необходимости заменить. Проверить соединительные разъемы и зеленый провод в переходном жгуте. Удалить окисление с контактов разъемов. Проверить пульт управления и переходной жгут, при необходимости заменить. Если пульт работает, то необходимо заменить блок управления.
27	Двигатель не вращается. Заклинил по причине разрушения подшипника, магнитопласта (ротора) или попадание посторонних предметов и. т. п.	Проверить разъемы и жгуты, идущие к плате электродвигателя и блоку управления. Устранить по возможности неисправности.
28	Двигатель вращаться с постоянной скоростью т.е не поддается управлению. Неисправность платы управления электродвигателя или блока управления.	Заменить нагнетатель воздуха.
08 или 29*	Прерывание пламени при работе отопителя. Негерметичность топливопровода. Неисправность топливного насоса. Неисправность индикатора пламени.	Проверить герметичность топливопроводов, подтянуть хомуты на топливопроводах. Проверить воздухозаборник и газоотводящий трубопровод. Проверить количество и подачу топлива топливным насосом и при необходимости заменить его. Если отопитель запускается, то проверить датчик и при необходимости заменить.
30	Отопитель не запускается. Нет связи между пультом управления и блоком управления. Блок управления не получает данные с пульта управления.	Проверить соединительные разъемы и белый провод в переходном жгуте. Удалить окисление с контактов разъемов. Проверить пульт управления и переходной жгут, при необходимости заменить. Если пульт работает, то необходимо заменить блок управления.
78	Зафиксирован срыв пламени во время работы. Воздух в топливной системе. Неисправность топливного насоса. Неисправность индикатора пламени.	Проверить герметичность топливопроводов, подтянуть хомуты на топливопроводах. Проверить воздухозаборник и газоотводящий трубопровод.

* — новый код неисправности

Планар 4Д-12/24, Планар 8Д-12/24

Код	Миганий	Неисправность	Рекомендации по устранению
01	1	Перегрев теплообменника.	Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода нагреваемого воздуха. Проверить датчик перегрева на теплообменнике, при необходимости заменить.
13	2	Попытки запуска исчерпаны.	Если допустимое количество попыток запуска использовано – проверить количество и подачу топлива. Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод.
08	3	Прерывание пламени.	Проверить количество и подачу топлива. Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод. Если отопитель запускается, то проверить индикатор пламени и при необходимости заменить.
09	4	Неисправность свечи накаливания.	Проверить свечу накаливания, при необходимости заменить.
05	5	Неисправность индикатора пламени.	Проверить цепь индикатора пламени на обрыв при этом сопротивление между выводами должно быть не более 1 Ом. Если индикатор неисправен, то его необходимо заменить.
	6	Датчик температуры (на блоке управления).	Заменить блок управления.
17	7	Неисправность топливного насоса.	Проверить электропровода топливного насоса на короткое замыкание, при необходимости заменить.
20	8	Нет связи между пультом управления и блоком управления.	Проверить соединительные провода, разъемы.
12	9	Отключение, повышенное напряжение. Отключение, пониженное напряжение.	Проверить батарею, регулятор напряжения и подводящую электропроводку. Напряжение между 1 и 2 контактами разъема ХР13 должно быть не выше 30 В (15 В). Проверить батарею, регулятор напряжения и подводящую электропроводку. Напряжение между 1 и 2 контактами разъема ХР13 должно быть не ниже 21,6 В (10,8 В).
16	10	Превышено время на вентиляцию.	За время продувки недостаточно охлаждён нагреватель. Проверить систему подачи воздуха для сгорания и газоотводящий трубопровод. Проверить индикатор пламени и при необходимости заменить.
10	11	Неисправность мотора нагнетателя воздуха.	Проверить электропроводку мотора нагнетателя воздуха, при необходимости заменить нагнетатель воздуха.
	12	Перегрев внутри отопителя в зоне блока управления (температура выше 55°С)	За время продувки перед запуском в течение 5 минут недостаточно охлаждён блок управления или перегрев блока управления, который произошел во время работы. Необходимо проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода воздуха и повторить запуск для охлаждения отопителя.

Планар 4ДМ-12/24, Планар 4ДМ2-12/24

Код	Миганий	Неисправность	Устранение неисправностей
13	2	Отопитель не запускаетсяисчерпаны две автоматические попытки запуска. Нет топлива в бачке. Марка топлива не соответствует условию эксплуатации при низких температурах. Недостаточное количество подаваемого топлива.  Засорен газоотводящий трубопровод или воздухозаборник.  Недостаточный разогрев свечи, неисправность блока управления. Крыльчатка задевает за улитку в нагнетателе воздуха и, как следствие, уменьшается подача воздуха в камеру сгорания. Засорено отверстие Ø 2,8 мм в свечном штуцере камеры сгорания. Засорена свечная сетка или установлена не до упора в камере сгорания.	Залить топливо в бачок. Заменить топливо. Устранить негерметичность топливопровода. Проверить на производительность топливный насос, при необходимости заменить. Очистить воздухозаборник и газоотводящий трубопровод от возможного засорения. Проверить свечу, при необходимости заменить. Проверить напряжение, подаваемое блоком управления, при необходимости заменить БУ. Заменить нагнетатель воздуха после определения его неисправности. Прочистить отверстие Ø 2,8 мм. Заменить при необходимости сетку и установить ее согласно пункту.
20		Отопитель не запускается. Нет связи между пультом управления и блоком управления.	Проверить соединительные провода, разъемы. Удалить окисление с контактов разъемов. Проверить пульт управления, при необходимости заменить.
01	1	Перегрев. Датчик перегрева выдает сигнал на выключение отопителя. Температура теплообменника в зоне датчика более 250ºС.	Проверить входное и выходное отверстия нагревателя на предмет свободного прохождения через нагреватель воздуха. Проверить целостность вентилятора и его работу. Проверить датчик перегрева, при необходимости заменить. Проверить теплообменник (все ли половинки радиатора закреплены на корпусе теплообменника). Проверить и при необходимости снять нагар с внутренней части теплообменника
08	3	Прерывание пламени. Негерметичность топливопровода. Неисправность топливного насоса. Неисправность индикатора пламени.	Проверить герметичность топливопроводов, подтянуть хомуты на топливопроводах. Проверить воздухозаборник и газоотводящий трубопровод. Проверить количество и подачу топлива топливным насосом и при необходимости заменить его. Если отопитель запускается, то проверить индикатор пламени и при необходимости заменить.
09	4	Неисправность свечи накаливания. Короткое замыкание, обрыв, неисправность блока управления.	Проверить свечу накаливания, при необходимости заменить. Проверить блок управления, при необходимости заменить.
05	5	Неисправность индикатора пламени. Короткое замыкание на корпус или обрыв в электропроводке индикатора.	Проверить индикатор пламени согласно пункту, при необходимости заменить.
04	6	Неисправность датчика температуры в блоке управления. Вышел из строя датчик температуры (находиться в блоке управления, замене не подлежит).	Заменить блок управления.
17	7	Неисправность топливного насоса. Короткое замыкание или обрыв в электропроводке топливного насоса.	Проверить электропроводку топливного насоса на короткое замыкание и обрыв. Проверить провода, идущие на датчик перегрева, на целостность изоляции.
12	9	Отключение, повышенное напряжение более 30 В (16 В для 12 В отопителя). Неисправен регулятор напряжения автомобиля. Неисправна аккумуляторная батарея.	Проверить клеммы на аккумуляторной батарее и подводящую электропроводку Проверить аккумуляторную батарею, при необходимости зарядить или заменить. Проверить работу регулятора напряжения автомобиля, при необходимости отремонтировать или заменить.
15	9	Отключение, пониженное напряжение менее 20 В (10 для 12 В отопителя). Неисправен регулятор напряжения автомобиля. Неисправна аккумуляторная батарея.	Проверить клеммы на аккумуляторной батарее и подводящую электропроводку Проверить аккумуляторную батарею, при необходимости зарядить или заменить. Проверить работу регулятора напряжения автомобиля, при необходимости отремонтировать или заменить.
10	11	Электродвигатель нагнетателя воздуха не набирает необходимых оборотов. Повышенное трение в подшипниках или задевание крыльчатки за улитку в нагнетателе воздуха. Неисправность электродвигателя.	Проверить электродвигатель, при необходимости заменить нагнетатель воздуха.
16	10	Вентиляция недостаточна для охлаждения камеры сгорания и теплообменника нагревателя. За время продувки не достаточно охлаждён индикатор пламени в нагревателе. Неисправен блок управления. Неисправен индикатор пламени. Неисправен нагнетатель воздуха.	Проверить воздухозаборник и газоотводящий трубопровод, при необходимости очистить от пыли и грязи. Проверить входное и выходное отверстия нагревателя на предмет свободного прохождения через нагреватель воздуха. Проверить индикатор пламени и при необходимости заменить. Проверить или заменить блок управления. Проверить работу нагнетателя воздуха, при необходимости заменить.
27	11	Двигатель не вращается. Заклинил по причине разрушения подшипника, магнитопласта (ротора) или попадание посторонних предметов и т.п.
28	11	Двигатель вращаться сам и не поддается управлению. Неисправность платы управления электродвигателя или блока управления.
02	12	Возможный перегрев по датчику температуры. Температура датчика (блока управления) более 55 градусов.  За время продувки перед запуском в течение 5 минут недостаточно охлаждён блок управления или перегрев блока управления, который произошел во время работы.	Необходимо проверить входной и выходной патрубки нагревателя на предмет свободного входа и выхода воздуха и повторить запуск для охлаждения отопителя.

Планар 9Д-12/24 с пультом управления ПУ-5 (Новинка 2018)

Вы можете сами устранить следующие неисправности Планара с пультом управления ПУ-5 указанные в таблице ниже.

Миганий	Неисправность	Рекомендации по устранению
1	Перегрев теплообменника.	Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода нагреваемого воздуха.
2	Попытки запуска исчерпаны.	Проверить подачу топлива (осмотреть топливопровод). Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод.
3	Превышено допустимое количество срывов пламени во время работы.	Проверить подачу топлива (осмотреть топливопровод). Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод.
8	Нет связи между пультом управления и блоком управления.	Проверить соединительные провода, разъемы. Пульт управления не получает данные с блока управления. Проверить соединительные провода, разъемы. Блок управления не получает данные с пульта управления.
9	Отключение, повышенное напряжение. Отключение, пониженное напряжение.	Проверить батарею, регулятор напряжения и подводящую электропроводку. Напряжение между 1 и 2 контактами разъема питания должно быть не выше 30 В (для 12 В изделия – не выше 16 В). Проверить батарею, регулятор напряжения и подводящую электропроводку. Напряжение между 1 и 2 контактами разъема питания должно быть не ниже 20 В (для 12 В изделия – не ниже 10 В).
10	Превышено время на вентиляцию.	Проверить воздухозаборник и выхлопную трубу. При засорении необходимо удалить посторонние частицы.
12	Перегрев в зоне блока управления. Перегрев по индикатору пламени.	Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода воздуха. Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод. Повторить запуск для охлаждения отопителя.
13	Срыв пламени в камере сгорания по причине просадки напряжения.	Проверить аккумуляторную батарею, электропроводку. (Просадка напряжения может возникнуть из-за длительного включения электростартера).*
14	Перегрев внутри отопителя в зоне датчика температуры выхода нагретого воздуха.	Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода воздуха.*
16	Отопитель заблокирован.	Для разблокирования отопителя необходимо обратиться в сервисный центр.**

* — для отопителей типа Планар-8ДМ-12/24, Планар-9Д-12/24.

** — для отопителей типа Планар-8ДМ-12/24.

Неисправности с пульта управления ПУ-5 с которыми лучше обратиться в специализированный сервисный центр, смотрите в таблице ниже.

Миганий	Неисправность
4	Неисправность свечи накаливания.
5	Неисправность индикатора пламени.
5	Обрыв цепи датчика температуры корпуса теплообменника.*
6	Неисправность встроенного датчика температуры на блоке управления.
7	Неисправность топливного насоса.
11	Неисправность датчика выходного воздуха. Двигатель не вращается. Двигатель вращается без управления. Перегрузка электродвигателя.****
15	Неисправность датчика выходного воздуха.***
17	Обрыв цепи датчика температуры корпуса теплообменника.**
18	Обрыв цепи датчика температуры входного воздуха.***
19	Неправильная установка датчика.***
20	Температура индикатора пламени выше нормы.***
37	Неверно подключены датчики индикатора пламени и выходного воздуха.****

* — для отопителей типа Планар-2Д-12/24.

** — для отопителей типа Планар-4ДМ2-12/24, Планар-44Д-12/24, Планар-8ДМ-12/24.

*** — для отопителей типа Планар-8ДМ-12/24, Планар-9Д-12/24.

**** — для отопителей типа Планар-9Д-12/24.

Поделиться:

12

987391

16 сентября 2018

Похожие публикации

Eberspaecher – компания основана в 1865 году в городе г. Эсслинген-на-Неккаре мастером жестянщиком Якобом Эберспехером. Eberspaecher производит климат…

17 сентября 2018

Бинар – самый популярный отечественный предпусковой подогреватель двигателя, производится в Самарской области на заводе ООО «Адверс». Производство обе…

15 сентября 2018

Воздушные отопители Webasto одни из самых лучших и известных устройств в своем классе. Отопители работают на жидком топливе, существуют как дизельные …

10 сентября 2018

Воздушные отопители Прамотроник отличное решение для обогрева салона транспортного средства. В процессе эксплуатации как и у любой другой техники могу…

2 сентября 2018

Подогреватели двигателя Webasto позволяют легко запустить двигатель, прогреть салон и освободить от снега и льда стекла перед поездкой в морозную пого…

11 сентября 2018

Прамотроник – современный отечественный предпусковой подогреватель не уступающий по своим характеристикам зарубежным аналогам, тем не менее это не иск…

25 июля 2018

Расшифровка стандартных кодов неисправностей Планар не требует специальной подготовки. Отопители монтируются на некоторые автомобили с завода, например, КамАЗ либо устанавливаются опционально водителями.

Модельный ряд производителя направлен на сухие модификации. Жидкостные автономки практически не встречаются. В зависимости от условий эксплуатации, пользователю предлагается на выбор версии на 2кВ, 3 и 4, что полноценно покрывает необходимость в мощности.

Дизельный агрегат рассчитан на определенный ресурс, подвержен поломкам и внезапным отказам. Устранение и предотвращение излишних «ковыряний» помогает расшифровка ошибок.

Коды неисправностей Планар 12 и 24В дизель: таблица

Схема устройств неизменна независимо от модификации и года выпуска. Коды ошибок будут схожими. Разберем основные неисправности, часто встречающиеся при диагностике.

№	Описание проблемы
13	Устройство не запускается. Причиной является отсутствие топлива в баке или нарушении регулировок.
20	Потеряна связь с головным блоком. Проверьте контактные группы и проводку.
01	Превышена допустимая рабочая температура. Выполните принудительную продувку системы и почистите отводящий патрубок.
08	Обнаружены срывы пламени во время работы. Проверьте воздушную магистраль и систему подачи топлива.
09	Свеча накаливания работает некорректно. Необходима диагностика детали и проводки.
05	Индикатор наличия пламени неисправен.
04	Датчик температуры в БУ показывает перегрев. Причина в деформации корпуса устройства.
17	Топливный насос функционирует с перебоями или отказал.
12	Превышено допустимое рабочее напряжение. Система защиты автоматически отключила питание на прибор.
10	Электромотор нагнетателя не справляется с нагрузкой. Вероятно, крыльчатка забита мусором или подклинивает осевой подшипник.
16	Нарушена вентиляция. Устройство охлаждается неэффективно.
27	Произошло полное заклинивание привода основного мотора. Выполните диагностику агрегата.
28	Электромотор не отвечает на команды. Проверьте плату управления и двигатель.

Ошибки автономки Планар Д2

Обогреватель в указанной модели производится с индексом Д24 и 12, что показывает на рабочий вольтаж. Кодировки ПО и ошибки будут одинаковыми, независимо от версии.

№	Описание поломки
01	Теплообменник перегрелся. Выполните принудительную продувку системы и почистите агрегат от мусора.
02	Перегрев БУ. Рабочая температура превысила показатель 55 градусов Цельсия.
05	Датчик воздуха работает некорректно.
06	Температурный сенсор в БУ показывает неправильное значение. Требуется полностью заменить устройство – ремонту не подлежит.
09	Ошибка указывает на обрыв цепи или поломку свечи накаливания.
10	Критически снизилась производительность привода нагнетателя воздуха.
12	Полетел АКБ или в магистральных электроцепях имеется КЗ. Бортовое напряжение свыше допустимой нормы.
15	Противоположное значение. Напряжение в бортовой сети упало ниже нормы.
13	Произошло две и более неудачных попыток старта устройства. Требуется тщательная диагностика системы.
16	Продувка не помогла, датчик не остыл.
17	Обнаружена ошибка в топливном насосе. Проверьте наличие повреждений.
20	Потеря связи между пультом и БУ. Просмотрите проводку и контактные группы на наличие проблем.
27	Электродвигатель устройства не функционирует. Причина в пробое обмотки или заклинивании подшипников.
28	Электродвигатель не реагирует на команды с пульта. Причина — нарушение проводки или отказ платы управления.
29	Пламя прерывается. Проверьте дозатор и сопутствующие системы.
30	Отсутствие запуска.
78	Во время работы происходит срыв пламени.

Коды неисправностей автономки Планар 3ДМ

В модификации на 3 Киловата программное обеспечение устанавливается идентичное, предыдущей модификации. Приводить коды отдельно не имеет смысла – таблица, указанная выше полностью актуальна.

Ошибки фена Планар Д4 и Д44

Рассмотрим 4 Киловатный вариант по системе неисправностей. Ввиду использования отличающегося ПО, здесь кодовые обозначения будут разниться.

№	Расшифровка
13	Исчерпаны попытки запуска устройства. Проверьте на наличие поломок и нарушений.
20	Потеря связи между БУ и пультом. Нужна диагностика проводки.
01	Обнаружен перегрев корпуса. Датчик показывает чрезмерно высокий показатель.
08	Пламя на горелке держится нестабильно. Проверьте топливопровод и насос-дозатор.
09	Свеча накаливания функционирует неправильно.
05	Индикатор пламени горелки передает ошибочные данные на блок управления.
04	Сенсор температуры в БУ работает неправильно.
17	Топливный насос глюкнул.
12	Превышено напряжение в бортовой сети. Блок управления аварийно отключил подачу питания на модуль.
15	Противоположное значение, в сети обнаружено слишком низкое напряжение.
10	Электромотор подачи воздуха в камеру сгорания не набирает нужные обороты. Возможно вращению мешает мусор или подклинивание осевого подшипника.
16	Вентиляция системы крайне недостаточна для корректной работы устройства.
27	Мотор заклинил или пробит на обмотках.
28	Аналогичная проблема, указывающая на потерю управления двигателем. Нужно тестировать на работоспособность плату.
02	Перегрев на сенсоре температуры корпуса устройства. Номинальный показатель превышает отметку 55 градусов Цельсия.

Планар 14ТС 10: коды ошибок

В данной модификации с приставкой имеется 2 разновидности типа стандарт и мини. Обе версии можно встретить в штатной комплектации автомобилей типа КамАЗ, МАЗ и других разработок.

На данном киловатнике коды не отличаются от поколений на 4кВт. При диагностике можно использовать таблицу, приведенную выше.

Планар: расшифровка ошибок по миганию

В полевых условиях можно определить исправность устройства по морганию диода. В зависимости от модификации и года выпуска, количество мерцаний лампочки при входе в сервисный режим может отличаться. Идентичным является параметр запуска считывания.

1. При включении устройства лампочка мигает 2 раза.
2. После паузы диод снова моргает красным семь раз подряд.
3. Далее следует индикатор поломки.

Расшифровка ошибок

Разберем более подробно способность предпускового подогревателя двигателя указывать имеющиеся поломки. Рассмотрим частые неисправности, встречающиеся при диагностике автономки Planar.

Ошибка 01

Код указывает на явный перегрев системы. Требуется проверять охлаждение двигателя, сенсоры температуры и магистраль вентиляции рабочей камеры устройства.

Ошибка 2

Отсутствует старт после двух неудачных попыток запуска. Изучите конструкцию на предмет повреждений или разбалансировки настроек.

Ошибка 03

Срывается пламя в одном из режимов работы. Нужна корректировка дозатора.

Ошибка 04

Полетела свеча накаливания. Требуется диагностика агрегата.

05 — ошибка Планар

Указывает на обрыв в цепи питания индикатора наличия пламени на горелке.

Неисправность 6

В проводке датчика наличия пламени присутствует КЗ с касанием на массу. Проверьте магистрали и устраните пробой.

Планар: код 7

Ошибка говорит о неисправности насоса циркуляции охлаждающей жидкости. Рекомендуется проверить помпу и силовые магистрали.

Неисправность 08

Говорит о поломке электронного таймера отключения.

Ошибка 9

Шифр указывает на превышение допустимого напряжения в цепи прибора. Возможно замыкание или поломка реле регулятора на генераторной установке.

Планар: ошибка 11 — что делать

Электромотор нагнетателя воздуха в камеру сгорания работает некорректно.

Неисправность 12

Возможен перегрев в зоне головного блока управления. Проверьте устройство и соответствующий датчик.

Код 10

Превышение допустимого времени вентиляции, изучите привод крутилки и чистоту его шахты.

Ошибка 13

Срывается пламя, также характерным признаком, что устройство дымит и не запускается. Причина — сильный просад напряжения на старте.

Планар: ошибка 14

Проверьте датчик температуры выпускного воздуха. Система показывает на перегрев участка.

Ошибка 15

Указанный выше элемент вышел из строя.

Код 17

Обнаружен обрыв цепи датчика перегрева. Говорит об окислении контактов.

Код 18

Датчик температуры на входе неисправен. Дополнительно выполните диагностику проводки.

Код 19

Система отопления собрана неправильно. Один из сенсоров установлен некорректно. Требуется корректировка положения деталей.

Код 20

Неисправность индикатора температуры пламени в камере сгорания. Ремонт своими руками здесь затруднителен, лучше обратиться к специалистам.

Код 21

В режиме прогрева устройства срывается факел с горелки. Возможно, причина низкая температура, также возможен подсос воздуха в топливной магистрали.

22 — код

Обрыв цепи питания топливного насоса. Решение проблемы находится в контактах или перебитых проводах.

Ошибка 23

Нагнетатель воздуха работает неправильно. Нужно более подробно разобраться в проблеме.

Р205 — ошибка

Говорит о проблеме при подключении устройства. Проверьте силовые цепи.

Р703 — ошибка

Код указывает на серийный номер производителя и так маркируется версия прошивки устройства — не является поломкой.

Ошибка Р 704 — за что означает в Планаре

Цифра обозначает версию прошивки и не является неисправностью.

Код 27

Заклинивание основного мотора. Требуется переборка устройства.

Ошибка 29: запускается и отключается Планар

Обнаружено прерывание пламени при нормальной работой отопителя. Проверьте топливную магистраль и дозатор.

Ошибка 37

Произошла блокировка отопителя по причине перелива горючки. Проверьте дозатор и настройки агрегата.

Ошибка 78

В топливной системе обнаружен воздух. Исправить поможет обычное обслуживание и дефектовка устройства.

Сбросить ошибки автономки Планар

Чтобы выполнить сброс самостоятельно потребуется последовательность действий.

1. Активировать устройство через стандартный пульт.
2. В течении 30 секунд вынуть основной предохранитель.
3. Спустя 5 сек ставить деталь на место.

Повторить процедуру 3 раза подряд. Ошибки должны стереться.

Не запускается автономка Планар: причины неисправности

Если при старте отопитель работает неправильно или отказывается активироваться — проверьте следующее:

• датчики;
• подачу питания топливом и электричеством;
• воздушные магистрали;
• корректировку дозатора;
• систему воспламенения.

Итог

Коды поломок Планар позволяют полноценно и быстро найти, затем устранить неисправности системы. Простая диагностика обеспечивает возможность самостоятельного ремонта, без привлечения специалистов.

Планар — это автономный обогреватель, который придумали самарские специалисты. В линейку входят 4 типа устройств, каждое из которых рассчитано на 12 и 24 вольта. Конструкция предназначена для обеспечения комфортной температуры для одного человека в салоне любого автомобиля даже в сильный мороз. Но она, как и любая установка, может дать сбой. Зная коды неисправностей Планара, можно приступать к ремонту.

Конструкция и принцип работы

Нагреватель имеет регулятор напряжения и таймер. Возможна непрерывная работа в автономном режиме. Электроника инициирует розжиг только при соблюдении всех требований и полной работоспособности компонентов, поэтому за сохранность конструкции можно не беспокоиться.

Основные компоненты Планара:

• единство власти;
• нагревательный элемент;
• насос для перекачки топлива.

Принцип автономной работы заключается в подаче воздуха снаружи в отопительный отсек. Этот воздух нагревает энергию, которая вырабатывается при сгорании топлива. После этого горячий воздух поступает в салон автомобиля, грузовика или автобуса.

Чтобы установить определенную мощность, нужно зафиксировать специальный регулятор в определенном положении. После того, как владелец транспортного средства выберет нужную температуру, отопитель самостоятельно будет ее поддерживать в автономном режиме.

Преимущества использования воздухонагревателей:

• бюджетный;
• низкий расход топлива;
• работа устанавливается по температуре или мощности;
• при выключенном двигателе потребляется очень мало электроэнергии при длительном простое машины;
• не издает громких звуков;
• за счет бесщеточного двигателя увеличен срок службы;
• диагностика конструкции осуществляется автоматически.

В этом видео вы узнаете, как работает обогреватель:

Модельный ряд устройств

В линейку входят 4 устройства: 2D, 4 DM, 44D и 8 DM.

Коды ошибок планарного нагревателя разные для каждого устройства. Зная, как они расшифровываются, можно понять причину неисправности и приступить к ее устранению.

Ошибки Планара 2Д и 4ДМ

Планарные коды ошибок сушильной машины 2D мощностью 3 кВт имеют следующие значения:

1. Е 01 – в теплообменнике произошел перегрев – получен сигнал о том, что стоит выключить прибор, так как температура превышает +250°С.
2. Е 02 — t блока управления выше +55°С.
3. Е 05 — датчик не работает. Причиной может быть обрыв провода или короткое замыкание в корпусе.
4. Е 06 — неисправность датчика температуры системы управления. Его нельзя заменить.
5. Е 09 — неисправность свечи зажигания: произошло короткое замыкание или отключился блок управления.
6. Е 10 — двигатель не может развить требуемую скорость: сильное трение в подшипниках или в напорной части улитка задевает рабочее колесо.
7. Е 12 — отключение по высокому напряжению (30 В).
8. Е 13 — механизм не запускается: забито отверстие в камере сгорания или свечной экран.
9. Е 15 — отключение по низкому давлению (20 В).
10. E 16: Датчик не успел остыть перед запуском.
11. E 17 — Неисправность насоса из-за обрыва кабеля или короткого замыкания.
12. Е 20 — обогреватель не может запуститься из-за перегоревших предохранителей в электросети или нет связи между блоком и пультом управления.
13. E 27: двигатель заклинило, не вращается из-за разрушения ротора или подшипника.
14. Е 28 — двигатель не может управляться. Причина: выход из строя блока управления и/или панели.
15. Е 29 — пламя прерывается во время работы: нарушена герметичность топливопровода, сломан манометр или насос.
16. Е 78 — взрыв пламени. Причины: В систему попал воздух, есть неисправности помпы или проблемы с индикатором.

Существует также модифицированная версия этого обогревателя

Планарные 4D-коды и их модификации:

1. Е 13 — механизм не запускается. Причины: топливо закончилось или некачественное, забита трубка, плохо греются свечи, забито отверстие камеры сгорания.
2. Е 01 — перегрев: t в теплообменнике выше +250°С.
3. Е 08 — прерывание пламени: неисправность насоса, индикатора, течь в топливопроводе.
4. Е 09 — неисправность свечи зажигания: обрыв цепи, короткое замыкание, неисправность блока управления.
5. Е 05 — не работает индикатор пламени: короткое замыкание или обрыв.
6. Е 04 — неисправность датчика температуры.
7. Е 17 — топливный насос неисправен.
8. Е 12 – высокое напряжение более 30 В.
9. Е 15: напряжение меньше 20 В.
10. Е 10 — электродвигатель не увеличивает обороты: сильное трение между подшипниками.
11. Е 16 — недостаточная вентиляция камеры охлаждения: неисправность в блоке управления, неисправность нагнетателя воздуха или индикатора пламени.
12. E 27 — Двигатель останавливается: изношены подшипники или ротор.
13. Е 28 — неконтролируемое самостоятельное вращение двигателя: перегрев блока питания.
14. Е 02 – t датчика больше +55°С.

Неисправности отопителя 8 ДМ

Коды ошибок фена Planar 8 DM имеют следующие значения:

1. Е 01 – t в теплообменнике +250°С.
2. Е 02 — перегрев датчика.
3. Е 04 или 06 – неисправность датчика температуры.
4. Е 05: Индикатор пламени не работает из-за обрыва проводки или короткого замыкания в корпусе.
5. Е 08 — пламя прерывается в рабочем режиме.
6. Е 09 — проблемы со свечами накаливания.
7. E 10 — Частота вращения двигателя не требуется.
8. Е 12 — отключение по перенапряжению.
9. Е 13 — подогреватель не запускается: засор в патрубке камеры или выхода газа, отсутствие топлива.
10. Е 15 — отключение по низкому напряжению.
11. Е 17 – неисправен топливный насос.
12. E 20: нет связи между датчиком и панелью управления.
13. Е 27: из-за окисления контактов двигатель перестал вращаться.
14. E 28: подшипник заедает, двигатель неуправляем.
15. Е 29 — время от времени пропадает пламя: неисправность варочной панели или датчика.
16. E 30: нет сигнала между датчиком и ПКП.
17. Е 78 — взрыв пламени.

Читайте также: Лампочка с датчиком движения в едином корпусе

Автомобильные отопители «Планар» — отличный вариант, когда требуется дополнительный обогрев автомобиля. Для достижения желаемого эффекта линейку необходимо правильно установить и своевременно обслуживать. Стоимость такой конструкции 19,5 тысяч рублей.

Автономность «Планар» — это воздушный отопитель, разработанный российскими специалистами, который производится в Самаре. Ассортимент этих автомобильных отопителей состоит из четырех устройств (Планар 2Д, Планар 4ДМ2, Планар 44Д, Планар 8ДМ), каждое из которых выпускается в двух модификациях: на 12 и 24 вольта. Даже в сильные морозы такая установка сможет обеспечить оптимальную температуру воздуха внутри автомобиля. Сначала кратко рассмотрим устройство и принцип работы отопителя, а затем изучим все ошибки Планара (коды неисправностей) и их расшифровку.

Конструкция

Автономные обогреватели «Планар» оснащены регулятором мощности и таймером. Установка может работать автономно на всех этапах. Электроника инициирует зажигание только в том случае, если различные компоненты находятся в хорошем рабочем состоянии и соблюдены требуемые условия. Поэтому вам не нужно беспокоиться о безопасности использования устройства.

Основные компоненты автономной системы «Планар»:

• блок с пультом управления;
• нагревательный элемент;
• топливный насос.

Принцип работы

Нагреватели этого производителя работают по принципу подачи наружного воздуха в отопительный отсек. При сгорании топлива выделяется энергия, нагревающая этот воздух. Только после этого теплый воздух подается в салон автомобиля.

Для выбора оптимальной мощности используется специальный регулятор с возможностью фиксации в определенном положении. После того, как пользователь выберет оптимальный режим работы, обогреватель самостоятельно будет поддерживать заданную температуру.

Основной принцип автономной системы «Планар»:

1. Продувка камеры сгорания.
2. Нагрейте свечи накаливания до необходимой температуры.
3. Подача оптимального соотношения воздух/топливо в рабочую камеру.
4. Сгорание топливовоздушной смеси.
5. Отключение свечи накаливания после стабилизации выбранного пользователем температурного режима.

Коды ошибок автономного отопителя «Планар»

Мы решили опубликовать коды неисправностей автономной системы Планар в виде четырех таблиц. Перед каждым из них указана конкретная модель отопителя, что поможет понять, в чем проблема именно в вашем случае.

Коды неисправностей Планар 2Д-12-S / 2Д-24-S

Код	Неисправность	Причина ошибки
01	Чрезмерная температура теплообменника.	Датчик температуры подает сигнал на отключение автономности. Теплообменник в месте установки датчика достиг температуры выше 250°С.
02	Возможен перегрев по датчику температуры. Его температура превышает 55°.	Перед пуском во время продувки не хватает охлаждения в течение 5 минут, либо происходит перегрев блока управления в процессе работы.
05	Ошибка датчика.	Разрыв в электропроводке или короткое замыкание на массу (кузов).
06	Ошибка датчика температуры в блоке управления.	Неисправность датчика температуры (находится в блоке управления, возможности замены нет).
09	Проблемы со свечами накаливания.	Обрыв или короткое замыкание в проводке, неисправность в блоке управления.
10	Электродвигатель нагнетателя воздуха не достигает необходимой скорости.	Отказ электродвигателя. Отсутствие смазки в подшипниках или контакт крыльчатки со спиральной камерой нагнетателя.
12	Не горит, напряжение превышает 16В (более 30В для 24В устройства).	Неисправность аккумулятора или регулятора напряжения.
пятнадцать	Выключен, напряжение менее 10В (менее 20В для 24В устройства).	Неисправность аккумулятора или регулятора напряжения.
тринадцать	Устройство не запускается после двух попыток.	В баке нет топлива.

Качество топлива не соответствует условиям эксплуатации в мороз.

Грязный воздуховод или впускной патрубок дымовых газов.

Плохой нагрев свечи накаливания, неисправность блока управления.

Рабочее колесо соприкасается со спиралью нагнетателя воздуха, что приводит к недостаточной подаче воздуха.

Загрязнено отверстие камеры сгорания (диаметр — 2,8 мм). Загрязнение экрана свечи зажигания или неправильная установка в штуцер (не полностью).

шестнадцать Температура сенсора не упала во время продувки. В процессе продувки перед началом работы датчик температуры не остывает до необходимого значения в течение 5 минут. 17 Ошибка топливного насоса. Обрыв или короткое замыкание в электрической цепи топливного насоса. двадцать Устройство не запускается. Неисправность силовых предохранителей.

Отсутствует связь между блоком управления и панелью управления. Информация о блоке не доходит до пульта.

27 Двигатель не работает. Заклинивание в результате разрушения ротора, подшипника или попадания различных предметов. 28 Обороты двигателя не меняются, на команды управления не реагирует. Выход из строя панели управления электродвигателем или блока управления. 29 Пламя прерывается во время работы устройства. Утечка в линии подачи топлива, неисправность топливного насоса или индикатор пламени. тридцать Устройство не запускается. Отсутствует связь между блоком управления и панелью управления. Устройство не получает информацию от пульта дистанционного управления. 78 Обнаружено отсутствие пламени во время работы нагревателя. Вентиляция системы подачи топлива, неисправность топливного насоса или индикатор пламени.

Ошибки Планар 4ДМ2-12-S / 4ДМ2-24-S

Код	Количество миганий вел	Беда	Причина ошибки
тринадцать	два	Устройство не запускается после двух попыток.	В баке нет топлива.

Читайте также: Сколько держится фотоэпиляция

Качество топлива не соответствует условиям эксплуатации в мороз.

Грязный воздуховод или впускной патрубок дымовых газов.

Плохой нагрев свечи накаливания, неисправность блока управления.

Рабочее колесо соприкасается со спиралью нагнетателя воздуха, что приводит к недостаточной подаче воздуха.

Загрязнено отверстие камеры сгорания (диаметр — 2,8 мм). Загрязнение экрана свечи зажигания или неправильная установка в штуцер (не полностью).

двадцать Устройство не запускается. Отсутствует связь между панелью управления и блоком управления. 01 а Превышение допустимой температуры. Датчик температуры подает сигнал на отключение автономности. Теплообменник в месте установки датчика достиг температуры выше 250°С. 08 3 Пламя прерывается во время работы. Утечка в линии подачи топлива, неисправность топливного насоса или индикатор пламени. 09 4 Проблемы со свечами накаливания. Обрыв или короткое замыкание в проводке, неисправность в блоке управления. 05 5 Индикатор сгоревшего пламени. Обрыв в электропроводке или короткое замыкание на массу (корпус) индикатора. 04 6 Ошибка датчика температуры в блоке управления. Неисправность датчика температуры (находится в блоке управления, возможности замены нет). 17 7 Ошибка топливного насоса. Обрыв или короткое замыкание в электрической цепи топливного насоса. 12 9 Не горит, напряжение превышает 16В (более 30В для 24В устройства). Неисправность аккумулятора или регулятора напряжения. пятнадцать 9 Выключен, напряжение менее 10В (менее 20В для 24В устройства). Неисправность аккумулятора или регулятора напряжения. 10 11 Электродвигатель нагнетателя воздуха не достигает необходимой скорости. Отказ электродвигателя. Отсутствие смазки в подшипниках или контакт крыльчатки со спиральной камерой нагнетателя. шестнадцать 10 Вентиляция слишком слабая, чтобы понизить температуру теплообменника и камеры сгорания устройства. В процессе продувки перед началом работы индикатор пламени не остывает до необходимого значения.

Неисправность индикатора пламени, блока управления или воздуходувки.

27 11 Двигатель не работает. Заклинивание в результате разрушения ротора, подшипника или попадания различных предметов. 28 11 Обороты двигателя не меняются, на команды управления не реагирует. Выход из строя панели управления электродвигателем или блока управления. 02 12 Возможен перегрев по датчику температуры. Его температура превышает 55°. Перед пуском во время продувки не хватает охлаждения в течение 5 минут, либо происходит перегрев блока управления в процессе работы.

Ошибки автономки Планар 44Д-12-GP-S / 44Д-24-GP-S

Код	Неисправность	Причина ошибки
01	Превышение допустимой температуры теплообменника.	Датчик температуры подает сигнал на отключение автономности. Теплообменник в месте установки датчика достиг температуры выше 250°С.
02	Возможен перегрев. Перегрев возле блока управления в самом отопителе.	Недостаточное охлаждение при продувке или перегрев блока управления во время работы.
04 (06)	Ошибка датчика температуры в блоке управления.	Неисправность датчика температуры (находится в блоке управления, возможности замены нет).
05	Индикатор сгоревшего пламени.	Обрыв в электропроводке или короткое замыкание на массу (корпус) индикатора.
08 (29)	Пламя прерывается во время работы.	Утечка в линии подачи топлива, неисправность топливного насоса (износ) или индикатор пламени. Грязные соединения подачи воздуха или дымовых газов.
09	Проблемы со свечами накаливания.	Обрыв или короткое замыкание в проводке, неисправность в блоке управления.
10	Электродвигатель нагнетателя воздуха не достигает необходимой скорости.	Отказ электродвигателя. Отсутствие смазки в подшипниках или контакт крыльчатки со спиральной камерой нагнетателя.
12	Не горит, напряжение превышает 16В (более 30В для 24В устройства).	Неисправность аккумулятора или регулятора напряжения.
пятнадцать	Выключен, напряжение менее 10В (менее 20В для 24В устройства).	Неисправность аккумулятора или регулятора напряжения.
тринадцать	Устройство не запускается после двух попыток.	В баке нет топлива.

Качество топлива не соответствует условиям эксплуатации в мороз.

Грязный воздуховод или впускной патрубок дымовых газов.

Плохой нагрев свечи накаливания, неисправность блока управления.

Рабочее колесо соприкасается со спиралью нагнетателя воздуха, что приводит к недостаточной подаче воздуха.

Загрязнено отверстие камеры сгорания (диаметр — 2,8 мм). Загрязнение экрана свечи зажигания или неправильная установка в штуцер (не полностью).

17 Ошибка топливного насоса. Обрыв или короткое замыкание в электрической цепи топливного насоса. двадцать Отсутствует связь между блоком управления и панелью управления. Неисправность силовых предохранителей. Панель управления не получает информацию от блока управления. 27 Двигатель не работает. Заклинивание в результате разрушения ротора, подшипника или попадания различных предметов.

Ржавчина или коррозия контактов в блоке.

28 Обороты двигателя не меняются, на команды управления не реагирует. Выход из строя панели управления электродвигателем или блока управления. 29 Пламя прерывается во время работы. Утечка в линии подачи топлива, неисправность топливного насоса (износ) или индикатор пламени. Грязные соединения подачи воздуха или дымовых газов. тридцать Отсутствует связь между панелью управления и устройством. Устройство не получает информацию от панели управления. 78 Обнаружено отсутствие пламени во время работы нагревателя. Вентиляция системы подачи топлива, неисправность топливного насоса или индикатор пламени.

Утечка в линии подачи топлива, неисправность топливного насоса (износ) или индикатор пламени. Грязные соединения подачи воздуха или дымовых газов.

Смотрите также: Мастер-класс мастичных кукол

* в скобках новый код ошибки.

Коды ошибок Планар-8ДМ-12-S / 8ДМ-24-S

Код	Описание	Причина неисправности
01 (1)	Превышение допустимой температуры теплообменника.	Датчик температуры посылает сигнал на выключение устройства. Теплообменник в месте установки датчика достиг температуры выше 250°С.
02 (12)	Возможен перегрев. Перегрев возле блока управления в самом отопителе.	Недостаточное охлаждение при продувке или перегрев блока управления во время работы.
04 (06, 6)	Ошибка датчика температуры в блоке управления.	Неисправность датчика температуры (находится в блоке управления, возможности замены нет).
05 (5)	Индикатор сгоревшего пламени.	Обрыв в электропроводке или короткое замыкание на массу (корпус) индикатора.
7 (17)	Обрыв цепи в проводке датчика перегрева.	Выход из строя самого датчика. Заржавели контакты в блоке.
08 (29, 3)	Пламя прерывается во время работы.	Утечка в линии подачи топлива, неисправность топливного насоса (износ) или индикатор пламени. Грязные соединения подачи воздуха или дымовых газов.
09 (4)	Проблемы со свечами накаливания.	Обрыв или короткое замыкание в проводке, неисправность в блоке управления.
10 (11)	Электродвигатель нагнетателя воздуха не достигает необходимой скорости.	Отказ электродвигателя. Отсутствие смазки в подшипниках или контакт крыльчатки со спиральной камерой нагнетателя.
11 (18)	Обрыв датчика температуры горячего воздуха (подача)	Механический дефект. Заржавели контакты в блоке.
12 (9)	Не горит, напряжение превышает 16В (более 30В для 24В устройства).	Неисправность аккумулятора или регулятора напряжения.
15 (9)	Выключен, напряжение менее 10В (менее 20В для 24В устройства).	Неисправность аккумулятора или регулятора напряжения.
16 (10)	Вентиляция слишком длинная.	За время продувки температура нагревателя не снизилась до необходимого значения.
17 (7)	Ошибка топливного насоса.	Обрыв или короткое замыкание в электрической цепи топливного насоса.
13 (2)	Устройство не запускается после двух попыток.	В баке нет топлива.

Качество топлива не соответствует условиям эксплуатации в мороз.

Грязный воздуховод или впускной патрубок дымовых газов.

Плохой нагрев свечи накаливания, неисправность блока управления.

Рабочее колесо соприкасается со спиралью нагнетателя воздуха, что приводит к недостаточной подаче воздуха.

Грязь в отверстии камеры сгорания (диаметр — 1,5 мм). Загрязнение экрана свечи зажигания или неправильная установка в штуцер (не полностью).

20 (8) Отсутствует связь между панелью управления и устройством. Неисправность силовых предохранителей. Панель управления не получает информацию от блока управления. 27 (11) Двигатель не работает. Заклинивание в результате разрушения ротора, подшипника или попадания различных предметов.

Ржавчина или коррозия контактов в блоке.

28 (11) Скорость вращения мотора не меняется, на команды управления не реагирует. Выход из строя панели управления электродвигателем или блока управления. 29 Пламя прерывается во время работы. Утечка в линии подачи топлива, неисправность топливного насоса (износ) или индикатор пламени. Грязные соединения подачи воздуха или дымовых газов. 30 (8) Отсутствует связь между панелью управления и устройством. Устройство не получает информацию от панели управления. 31 (14) Слишком высокая температура горячего воздуха на выходе. Датчик температуры в зоне выхода воздуха подает команду на выключение устройства. 32 (15) Сломан датчик температуры воздуха Неисправность датчика температуры (на выходе). 33 (16) Блокировка устройства. Трехкратное повторение ошибки превышения допустимой температуры. 34 (19) Вмешательство в конструкцию устройства. Один из датчиков температуры (входной, выходной или перегрева) неправильно установлен и показывает неверные данные. 35 (13) Обнаружен взрыв пламени. Падение напряжения питания. 36 (20) Перегрев индикатора пламени. Выход из строя индикатора или выхода из строя стабилизатора, установленного в камере сгорания отопителя. 78 (0) Обнаружено отсутствие пламени во время работы нагревателя. Утечка в линии подачи топлива, неисправность топливного насоса (износ) или индикатор пламени. Грязные соединения подачи воздуха или дымовых газов.

* в скобках новый код ошибки.

Резюме

Автомобильные отопители «Планар» — хороший вариант для тех, кому необходимо обеспечить дополнительный обогрев кабины или крытого кузова грузового или легкового транспорта. Обратите внимание, что для достижения требуемых результатов крайне важна правильная установка автономности и своевременное обслуживание устройства. Цена обогревателей начинается от 19,5 тысяч рублей.

Наиболее распространенные коды ошибок отопителя Планар модели 4ДМ2 12/24 представлены в таблице ниже, также любую другую информацию и гарантийные случаи уточняйте у официального производителя по телефону: 8 800 775 50 88.

Мигающий светодиод

Описание Причина ошибки тринадцать два Отопитель не запускается — истекли две попытки автозапуска.

В баке нет топлива.

Марка топлива не соответствует низкотемпературным условиям эксплуатации.

Недостаточное количество подаваемого топлива.

Засорена выпускная труба газа или воздухозаборник.

Недостаточный нагрев свечи зажигания, неисправность блока управления.

Рабочее колесо касается улитки нагнетателя воздуха и, как следствие, уменьшает подачу воздуха в камеру сгорания.

Забито отверстие Ø 2,8 мм в штуцере свечи зажигания камеры сгорания. Экран свечи зажигания забит или не полностью установлен в камеру сгорания.
