Что такое дроссельная заслонка и зачем она нужна

Дроссельная заслонка – это механизм, стоящий во впускном воздуховоде двигателя. Задача этого механизма – регулировать количество воздуха, попадающего в двигатель. Дроссельная заслонка обязательно есть на бензиновом двигателе и часто встречается на дизелях. Несмотря на одинаковый принцип работы, задачи в бензиновых и дизельных двигателях принципиально разные.

В бензиновых двигателях заслонка – основной инструмент, управляющий оборотами двигателя. Именно положением заслонки управляет водитель, нажимая на педаль газа. Чем больше она открыта – тем больше воздуха попадает в цилиндры в единицу времени, тем выше обороты, тем выше развиваемая мощность. Состав смеси при этом всегда примерно одинаковый и близок к стехиометрическому – это соотношение воздуха и топлива 14.7:1. При других составах смесь будет гореть неоптимально. Если заслонку убрать из бензинового двигателя, то будет невозможно нормально управлять оборотами.

Другая ситуация в дизельном двигателе. Для нормальной работы дизельного двигателя в общем случае заслонка не нужна. Воздух поступает в дизель без препятствий, а обороты и развиваемая мощность зависят исключительно от количества топлива, подаваемого в цилиндры. И водитель, нажимая на педаль газа в дизельном автомобиле, управляет не положением дроссельной заслонки, а количеством подаваемого топлива. При этом заслонки на дизелях все же бывают, но выполняют совершенно другие функции. Очень упрощенно, их две: во-первых, блок управления может полностью закрывать заслонку, чтобы заглушить двигатель (штатно или в аварийном режиме – не столь важно); во-вторых, если прикрыть заслонку, то в пространстве между заслонкой и цилиндром возникнет разрежение, которое будет способствовать улучшению рециркуляции отработавших газов (EGR).

Все, что будет сказано ниже, касается только бензиновых двигателей. О заслонках в дизельном двигателе будет выпущена отдельная статья и сопровождающее видео.

Конструкция заслонки

Вот как выглядит заслонка, если не обращать внимания на обвязку и привод. Это просто пластина (чаще всего металлическая, но на многих современных авто бывает и пластиковая), поворачивающаяся внутри воздуховода на оси:

Конструкция заслонки за годы эволюции автомобилей претерпела немало изменений, но касались они в основном ее привода.

Заслонки с механическим приводом

Изначально педаль газа была соединена с заслонкой тросиком. Так было сделано задолго до появления инжекторных систем, электронного управления и прочих современных достижений современной конструкторской мысли. С появлением электронного-управляемого впрыска привод заслонки остался механическим, но заслонка была дополнена датчиком положения, показания которого стал учитывать блок управления, а сам впускной тракт дополнили регулятором холостого хода (РХХ) – механизмом, пускающим воздух в обход заслонки, когда она полностью закрыта. Принципиальная схема такой системы выглядит так:

В таких системах сигнал с датчика положения заслонки используется в двух целях. Во-первых, это признак холостого хода двигателя – по нему блок управления понимает, нужно ли открывать РХХ. Во-вторых, по скорости нажатия на педаль газа блок управления понимает, хочет ли водитель ускориться резко – и если да, то дополнительно обогащает смесь.

Ключевой роли датчик положения заслонки в таких системах не играет. Его можно вовсе отключить, и почти не почувствовать разницы. Блок управления зарегистрирует код ошибки (например, P0120), но в целом двигатель продолжит работать штатно, хотя возможно, по ощущениям мотор станет чуть «тупее» — как раз из-за того, что блок управления перестанет понимать, насколько быстро необходимо ускориться, и не будет дополнительно обогащать смесь. Возможны и дополнительные эффекты, например, на автомобиле Jeep Grand Cherokee поколения WJ (1999-2005 год выпуска) с двигателем 4.0 отсутствие сигнала с датчика положения заслонки приводило к тому, что АКПП переводилась в аварийный режим и не переключалась выше третьей передачи. Тем не менее, самому двигателю этот датчик был не слишком важен.

Заслонки с электроприводом

Со временем экологические нормы ужесточались. Одна из особенностей механического привода заслонки с этими нормами не уживалась. При резком нажатии на педаль газа заслонка также открывалась очень быстро. Это приводило к резкому повышению давления во впуске. Из-за этого бензин из топливовоздушной смеси конденсировался и не сгорал, фактически «вылетая в трубу» — что не слишком хорошо с точки зрения экологии. Кроме того, заслонку с механическим приводом сложнее увязать с электронно-управляемыми АКПП и другими системами. По совокупности причин автопроизводители перешли на заслонку с электроприводом. В этом случае прямой механической связи между заслонкой и педалью акселератора нет, блок управления сам открывает заслонку на нужный угол, исходя из показаний датчика положения педали акселератора. Такой механизм сделал ненужным РХХ, несколько упростив конструкцию.

Блок управления получает показания с датчика положения педали акселератора, получая «желаемое» значение заслонки, получает показания с датчика положения заслонки, получая фактическое положение, и на основании этого решает, какое управляющее воздействие надо подать на электропривод заслонки. Исходя из этой же совокупности факторов решается и вопрос о необходимости дополнительного обогащения смеси. Если педаль газа отпущена, блок управления при необходимости самостоятельно приоткрывает заслонку на угол, необходимый для поддержания стабильных оборотов ХХ.

Каждый из датчиков положения в такой системе дублируется, и это критически важный факт, так как при отсутствии достоверного сигнала с педали акселератора блок управления просто не поймет, на какой угол надо открывать заслонку, а при отсутствии достоверного сигнала с датчика положения заслонки – не поймет ее текущего состояния. Поэтому в ситуации с ошибкой по одному из датчиков блок управления, в целом, вполне имеет право перейти в аварийный режим – не исключено, что для того, чтобы мотивировать водителя поскорее решить возникшую проблему.

«Гибридный» привод

На некоторых автомобилях, например, Chevrolet Lacetti, привод заслонки осуществляется тросиком, однако при полностью отпущенной педали газа заслонка управляется электроприводом для поддержания холостого хода. Принципиальная схема такой системы выглядит так:

Сложно сказать, какие выгоды несет в себе использование такой конструкции – РХХ конструктивно проще, чем заслонка с электроприводом. Можно предположить, что в конечном итоге такая конструкция получается дешевле за счет унификации впускного тракта, но достоверной информации на этот счет нет.

Практика

Мы будем обсуждать только конструкцию с полностью электронным приводом, как используемую во всех современных автомобилях, отвечающих актуальным экологическим нормам.

Хотя, как уже говорилось выше, показания датчиков положения в такой системе и дублируются, тем не менее, показания одного датчика не совпадают с другим, а находятся в определенной зависимости. Как правило, применяется одна из двух схем.

Уровень сигнала одного датчика ровно в два раза выше уровня сигнала со второго датчика. Так, например, сделано у датчиков положения педали акселератора на автомобилях Nissan:

2. Уровни сигналов с двух датчиков в сумме равны 5 В, независимо от положения. Так устроены датчики положения заслонки на автомобилях VAG:

Теперь с помощью MotorData OBD посмотрим на то, как это реализовано в автомобиле Mitsubishi Outlander XL с двигателем 6B31 (трехлитровый бензиновый V6). Здесь установлена заслонка с полностью электронным приводом.

Вот так выглядят сигналы с датчиков положения заслонки. Видно, что их сумма в каждый момент времени равна 5 В

Вот так выглядят сигналы с датчиков положения педали. Видно, что в каждый момент времени сигнал с одного датчика ровно в два раза выше сигнала с другого датчика.

И заведем автомобиль. Как ни странно, он заводится совершенно штатно, и даже абсолютно нормально реагирует на прогазовку – вплоть до 2500 об./мин, когда начинает «захлебываться». Впору подумать, что японцы умудрились реализовать беспроводное управление заслонкой. Но на самом деле, конечно, все проще – при невозможности управлять заслонкой, блок управления дополнительно обогащает смесь, о чем наглядно свидетельствует характерный запах выхлопа.

Теперь глушим автомобиль и снова подключаемся через MotorData OBD. Видно, что блок управления зарегистрировал ошибки P0123 и P0222 по цепям датчиков положения заслонки. Или датчиков положения педали – стандарт OBD в этом смысле безжалостен и конкретнее ошибку не описывает:

В данном случае мы ее создали – мы ее и удаляем, предварительно устранив причину, то есть, надев разъем. А в целом, поиск такой причин такой ошибки относится к числу простых неисправностей – надо последовательно убедиться в целостности проводки от блока управления до заслонки, в наличии «земли» и питания (+5В) на разъеме датчика, а после – проверить сам сигнал. В идеале, конечно, это делается с помощью осциллографа, который позволит убедиться в отсутствии «шумов», но в большинстве случаев достаточно и мультиметра. Хотя в сущности проверка сводится лишь к необходимости убедиться, что виновата не проводка – поменять датчик отдельно чаще всего нельзя, а заслонка в сборе стоит слишком дорого, чтобы менять ее, опираясь только на код ошибки. Все то же самое применимо и к датчику положения педали акселератора.

Адаптация заслонок

Пару слов надо сказать о такой сущности, как адаптация. Управление электроприводом заслонки в бензиновом моторе – задача нетривиальная, так как необходимо очень точное позиционирование заслонки. При этом необходимо учитывать ряд факторов, все из которых известны только авторам управляющего ПО в блоке управления. Совершенно точно учитывается жесткость пружины, возвращающей заслонку в закрытое положение. Кроме того, на заслонку действует поток воздуха, проходящий в двигатель – это усилие также изменяется, и его также необходимо учитывать при управлении электроприводом.

Для корректной работы заслонки блок управления учитывать параметры, свойственные конкретному экземпляру заслонки. Эту процедуру в обиходе называют «адаптацией заслонки», хотя фактически, конечно, саму заслонку ни к чему не адаптируют. Наоборот, адаптируется блок управления к параметрам заслонки. Например, он вводит поправочный коэффициент для жесткости пружины. Его он оценивает, «взводя» заслонку в полностью открытое положение, отключая электродвигатель и замеряя время возвращения заслонки из полностью открытого в полностью закрытое положение. Тогда же, вероятно, снимаются значения датчиков, соответствующие полностью открытому и полностью закрытому положению заслонки.

При работе двигателя через заслонку проходит не только воздух, но также и картерные газы из системы вентиляции. Несмотря на то, что они предварительно проходят маслоотделитель, какое-то микроскопическое количество масла в них остается. Все это оседает на заслонке, постепенно изменяя проходное сечение воздуховода при «почти полностью» закрытой заслонке – иными словами, в режимах холостого хода.

Загрязненная дроссельная заслонка

Блок управления учитывает и это. Поэтому процедура адаптации требуется не только при замене заслонки, но также и после ее чистки. На многих автомобилях процедура адаптации может быть выполнена без использования сканера, с помощью определенной последовательности действий. Более того, на некоторых автомобилях именно такая процедура является штатной и официально рекомендуемой в технологических инструкциях (в частности, на Lada X-Ray).

Ремонт дроссельных заслонок

Поскольку электронная заслонка – механизм сложный, то и неисправностей у него может быть много. Вероятно, самая частая – выход из строя датчиков положения, как правило, из-за того, что протирается дорожка потенциометра. Нередко изнашиваются зубья на шестернях привода. Бывает и так, что из строя выходит и электродвигатель.

Все эти неисправности имеют одно общее качество – производитель не предусматривает ремонта узла, позволяющего обойтись «малой кровью». Официальный сервис-мануал всегда будет рекомендовать замену узла в сборе. Это не значит, что ремонт невозможен, но для проведения этого ремонта однозначно потребуется обладать прямыми руками, аккуратностью и готовностью к техническому творчеству. В силу отсутствия такового опыта, каких-то конкретных рекомендаций в этом разделе приведено не будет.

Часто встречающиеся ошибки по датчикам положения

Во многих статьях в интернете существуют перечни ошибок, в соответствие которым приводятся вероятные причины их возникновения. При всем уважении к труду авторов, однако, следует заметить – все эти описания в значительной степени бессмысленны по следующим причинам:

1)     Все очень зависит от конкретного условия возникновения кода ошибки, а эти условия могут варьироваться в зависимости от производителя даже для стандартных кодов ошибок.

2)     Ошибки по системе управления дросселем часто формируются с номерами, специфичными для конкретного производителя. Распространенные коды ошибок для Toyota никак не помогут в диагностике кодов ошибок для Renault, например.

Впрочем, есть и особенность – так, например, в числе стандартных кодов ошибок OBD2 не предусмотрено отдельных кодов для ошибок по датчику положения педали и по датчику положения заслонки. Характерное название ошибки будет звучать так: «P0120 Throttle Position Sensor/Switch A Circuit Malfunction». Поэтому, конечно, особо важной является возможность прочитать ошибки именно по заводскому протоколу.

А в общем рекомендация остается прежней. Для полноценной диагностики нужна документация и подходящий инструмент – светлая голова, мультиметр и программа MotorData OBD.

Бочканов Евгений Александрович
© Легион-Автодата
Москва, г. Зеленоград
service-193@mail.ru

Дроссельный узел регулирует подачу воздуха во впускной коллектор, благодаря чему в дальнейшем образуется топливовоздушная смесь с оптимальными для двигателя параметрами. Соответственно, при неисправной дроссельной заслонке технология создания указанной смеси меняется, что негативно сказывается на поведении автомобиля.

О неисправности дроссельной заслонки свидетельствуют:

• Проблемы с запуском двигателя (особенно «на холодную») и его нестабильная работа
• Колебание значений оборотов ДВС в разных режимах – на холостом ходу, под нагрузкой, в среднем диапазоне значений
• Потеря динамических характеристик автомобиля (плохой разгон)
• «Провалы» при нажатии педали акселератора, снижение мощности двигателя (особенно при движении в гору или с грузом)
• Увеличение расхода топлива
• «Гирлянда» на доске приборов: контрольная лампа Check Engine периодически загорается и гаснет
• Специфический бензиновый запах в системе выпуска выхлопных газов из-за неполного сгорания топлива
• Самовоспламенение топливно-воздушной смеси
• Периодические негромкие хлопки во впускном коллекторе и/или в глушителе

Многие из перечисленных симптомов вполне могут указывать на проблемы с другими элементами двигателя. Поэтому вместе с проверкой дроссельного узла (лучше всего при помощи электронного сканера) необходимо выполнить диагностику других частей ДВС.

Описанные выше проблемы обычно вызваны сбоями в работе той или иной части дроссельного узла. Рассмотрим эти явления подробнее.

Одной из самых частых причин нестабильного функционирования заслонки является частичный или полный выход из строя регулятора холостого хода (РХХ), который работает с дроссельным узлом в паре.

РХХ предназначен для подачи воздуха во впускной коллектор двигателя при работе на холостом ходу (то есть в тот момент, когда дроссельная заслонка закрыта). Если функционирование регулятора нарушается или совсем прекращается, двигатель на холостых оборотах начинает работать нестабильно вплоть до полной остановки.

Еще одна распространенная причина неисправности дросселя – проблемы с датчиком положения дроссельной заслонки (ДПЗД). Датчик фиксирует положение дроссельной заслонки и передает соответствующую информацию электронному блоку управления (ЭБУ). Блок, в свою очередь, выбирает режим работы двигателя, определяет количество подаваемого воздуха и топлива, корректирует момент зажигания.

Неисправный датчик не отправляет информацию ЭБУ или передает неверные данные. В связи с этим блок управления выбирает неправильный режим работы или переводит его на аварийные условия функционирования. О том, что ДПЗД вышел из строя, свидетельствует загоревшаяся на приборной панели контрольная лампа Check Engine.

В электронных дроссельных заслонках, которых сегодня большинство, поломкам подвержены датчики привода управления, которые вместе с ДПЗД передают команды на положение дросселя в ЭБУ.

Если тот или другой датчик выходит из строя, в «поведении» автомобиля возникают проблемы, перечисленные в самом начале нашей статьи – слабая реакция на нажатие педали газа, снижение количества оборотов двигателя в минуту (не выше 1500 об.), их нестабильность на холостом ходу и пр.

В редких случаях ломается электродвигатель привода заслонки. Если это происходит, заслонка фиксируется в одном положении, и блок управления переводит машину в аварийный режим.

Достаточно распространенной причиной неустойчивой работы ДВС является разгерметизация во впускном тракте.

Подсос воздуха может происходить в следующих зонах и узлах:

• Местах прижимания заслонки к корпусу
• Жиклере холодного старта
• Соединительной гофрированной трубке за ДПЗД
• Стыке патрубка очистителя картерных газов и гофры
• Уплотнении форсунок
• Выводах для бензиновых испарений
• Трубке вакуумного тормозного усилителя
• Уплотнении корпуса дроссельной заслонки

Разгерметизация дроссельного узла приводит к некорректному образованию топливовоздушной смеси, а также ошибкам в работе впускного тракта. Кроме того, просачивающийся воздух, не очищенный воздушным фильтром, содержит много пыли и других вредных веществ.

Корпус дроссельной заслонки в двигателе автомобиля непосредственно связан с системой вентиляции картерных газов. Именно поэтому на корпусе и оси со временем скапливаются маслянистые отложения.

Типичными признаками загрязнения дроссельной заслонки является отсутствие плавности ее работы, частые заедания и подклинивания. Двигатель в результате начинает работает нестабильно, в электронном блоке управления формируются соответствующие ошибки.

Избежать таких последствий позволяет регулярная проверка состояния дроссельной заслонки и ее очистка специальными средствами. Отлично подходит для этих целей производимый в России очиститель металла MODENGY.

Его многокомпонентная формула обеспечивает удаление загрязнений различной химической природы, в том числе нефтепродуктов. Средство на основе органических растворителей действует эффективно, испаряется быстро и без остатка и не вызывает коррозию.

Для очистки заслонку нужно обязательно снимать – это позволит удалить нагар с ее внутренних стенок и воздушных каналов.

При использовании ветоши нельзя прикладывать чрезмерные усилия, чтобы не повредить саму заслонку и датчик ее положения, находящийся рядом.

Жесткие щетки применять категорически не рекомендуется, так как некоторые дроссельные заслонки имеют специальное молибденовое покрытие для защиты от износа и более гладкого прохождения воздуха. Этот слой зачастую путают с налетом и удаляют – в результате заслонка начинает «закусывать» и пропускать лишний воздух, что негативно сказывается на работе двигателя.

При случайном повреждении покрытия его можно (и нужно) восстановить, используя уже готовые составы на основе дисульфида молибдена. Сегодня, благодаря российским специалистам в области смазочных материалов, они доступны не только предприятиям, но и частным автовладельцам.

Объем работ по ремонту дроссельного узла зависит от причин возникновения проблем. Так, к примеру, вышедшие е из строя датчики дроссельной заслонки подлежат замене, поскольку являются неремонтопригодными.

Регулятор холостого хода очищается от маслянистых и смолистых отложений вместе с дроссельной заслонкой.

Герметичность узла восстанавливается путем устранения подсоса воздуха (обычно меняются соответствующие прокладки и/или соединительная гофрированная трубка).

В процессе ремонта дроссельный узел демонтируется. Естественно, что делается это после отключения аккумуляторной батареи и, соответственно электронного блока управления.

В результате при установке заслонки и включении аккумулятора могут наблюдаться некоторые проблемы, вызванные ошибками базовых установок ЭБУ. Устраняются они после адаптации дроссельной заслонки с помощью специальных диагностических программ.

Перед тем как перейти к адаптации, необходимо выполнить следующие действия:

• Удалить (желательно несколько раз) все ошибки из ЭБУ по двигателю ДО запуска базовых установок
• Проверить, чтобы напряжение аккумуляторной батареи автомобиля было не меньше 11,5 Вольта
• Установить дроссельную заслонку в холостом положении (ее не нужно нажимать ногой)
• Тщательно очистить заслонку (с помощью чистящих средств)
• Проследить, чтобы температура охлаждающей жидкости была не менее 80 С (в некоторых случаях можно немного меньше)

Если после адаптации программа сообщает об ошибке, значит, сама дроссельная заслонка или ее отдельные элементы неисправны, либо имеются проблемы с подключаемым кабелем.

В некоторых случаях после чистки дроссельной заслонки может наблюдаться увеличение расхода топлива, а также изменения работы двигателя на холостых оборотах. Это связано с тем, что электронный блок управления продолжает давать команды в соответствии с теми параметрами, которые были до чистки дросселя. Чтобы избежать подобной ситуации, необходимо откалибровать заслонку с помощью специального прибора или механическим путем.

Набор манипуляций может быть разным – он зависит от модели и комплектации автомобиля. Некоторые производители, к примеру, рекомендуют несколько раз на короткое время (несколько секунд) включить и выключить зажигание, затем запустить двигатель в режиме нейтрали (МКПП) или Park.

Отсутствие внимания к дроссельной заслонке и несвоевременная диагностика ее неисправности может иметь весьма серьезные последствия не только для нее самой, но и для элементов цилиндро-поршневой группы, а также коробки передач.

Дроссельная заслонка рассчитана на весь срок эксплуатации автомобиля, поэтому ее замену выполняют по каким-либо критическим причинам: при механической поломке узла, выходе из строя всего двигателя и пр. В остальных случаях меняют отдельные износившиеся элементы дросселя.

Для нормальной эксплуатации двигателя дроссельную заслонку необходимо периодически чистить и перенастраивать.

Делать это можно либо при появлении указанных выше признаков поломки, либо периодически для профилактики. Очистку дроссельной заслонки рекомендуется производить при каждой замене моторного масла – через каждые 15…20 тыс. км пробега (точные сроки зависят от качества используемого топлива и условий эксплуатации автомобиля).

Доброго времени суток, дорогие подписчики и читатели бортового журнала моей машины.

Действия происходили ещё осенью прошлого года.

И так, продолжаем заниматься заменой дроссельной заслонки. В прошлый раз мы остановились на том, что разобрали дроссельную заслонку чтобы промыть ее тщательно перед ее установкой.

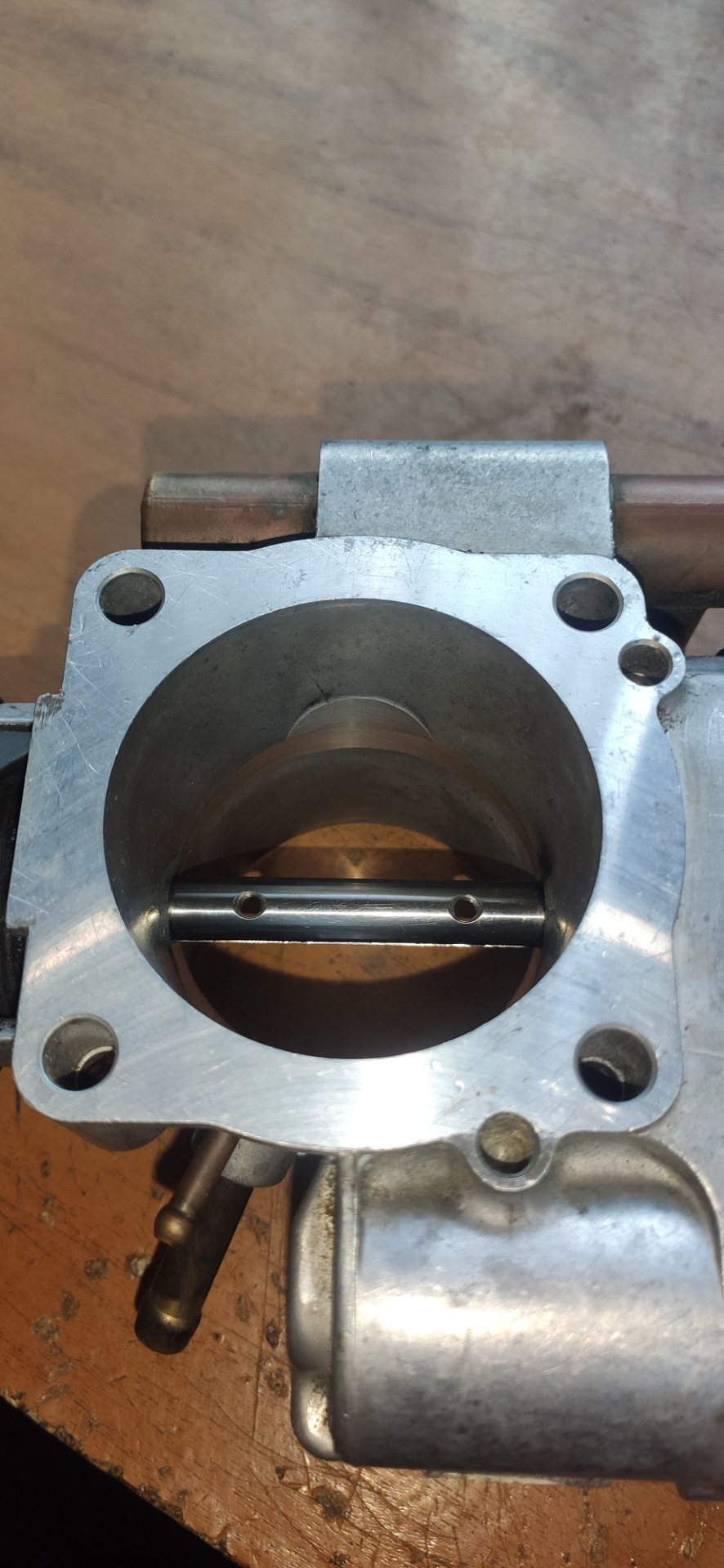

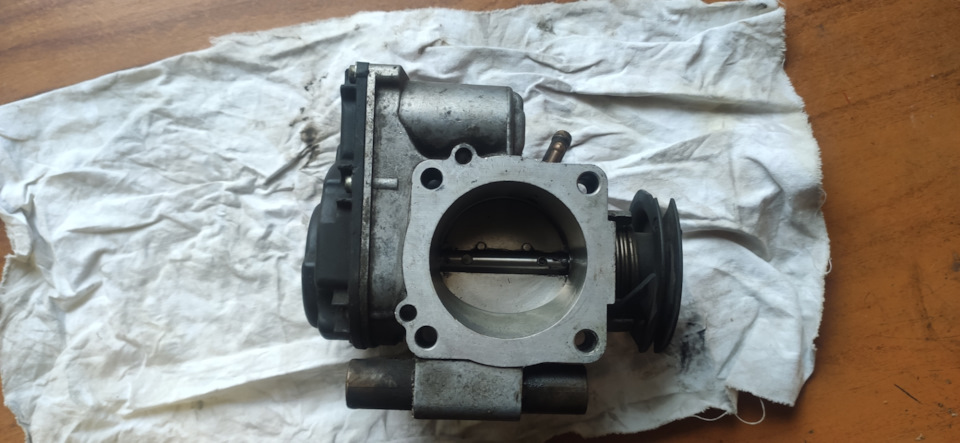

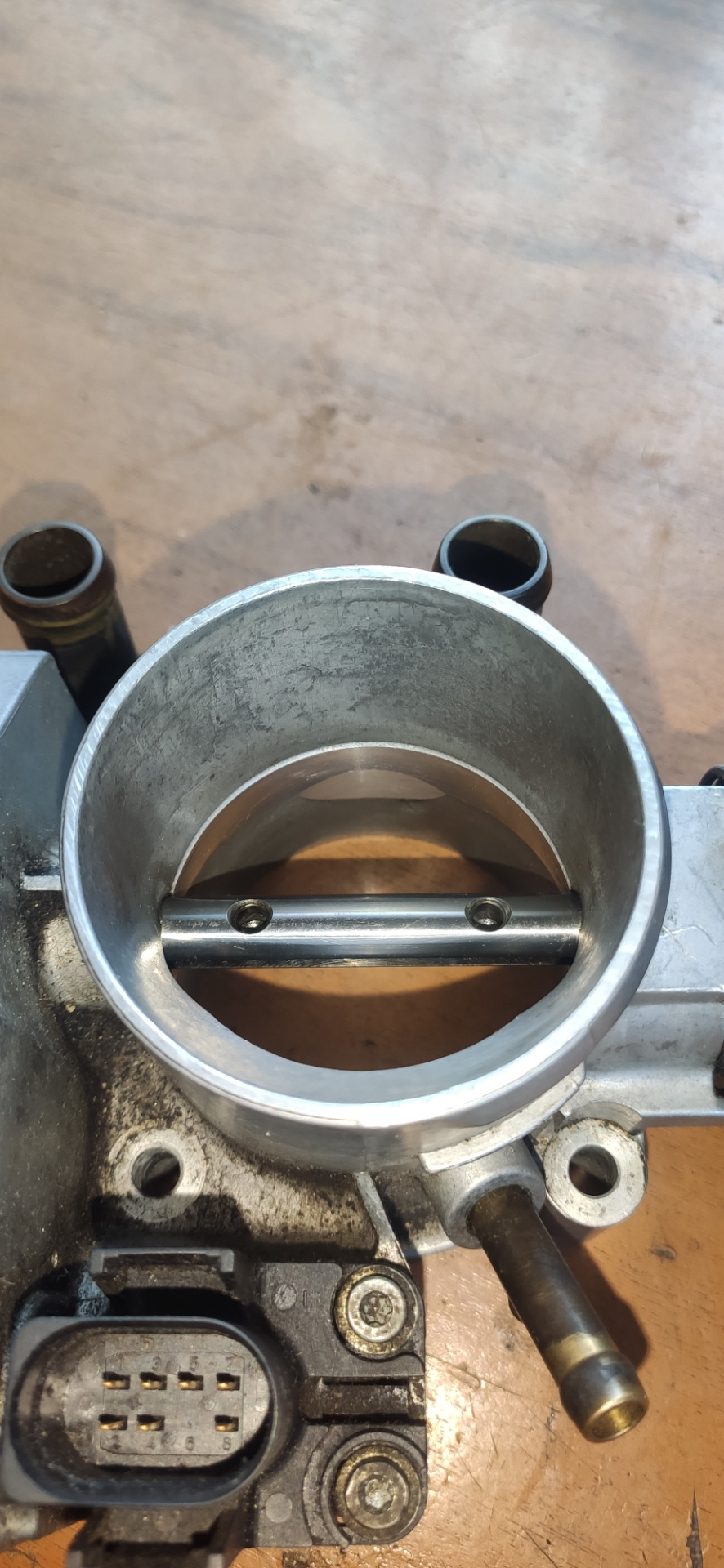

Для чистки дроссельной заслонки буду использовать промышленный растворитель, который используется для производства бензина, дизеля, а так же все различных растворителей которые есть в продаже. Использовал очень аккуратно в перчатках, а отмывал все тряпками и кисточкой. Результат как по мне получился очень шикарный.

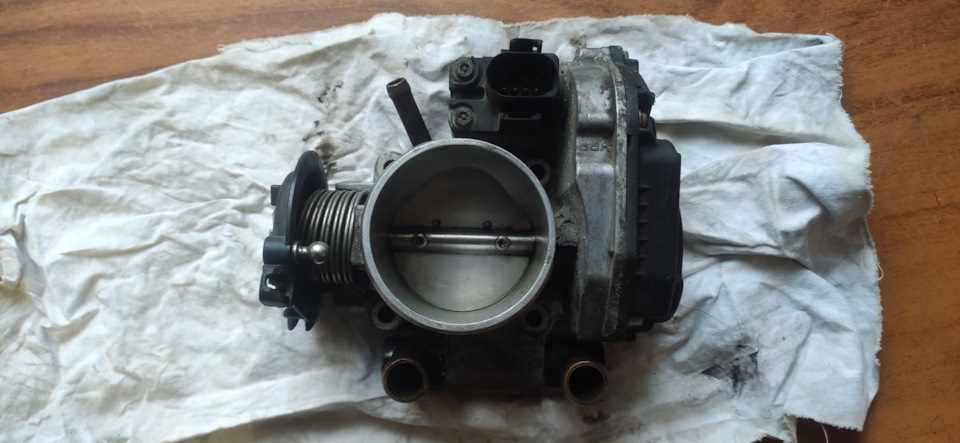

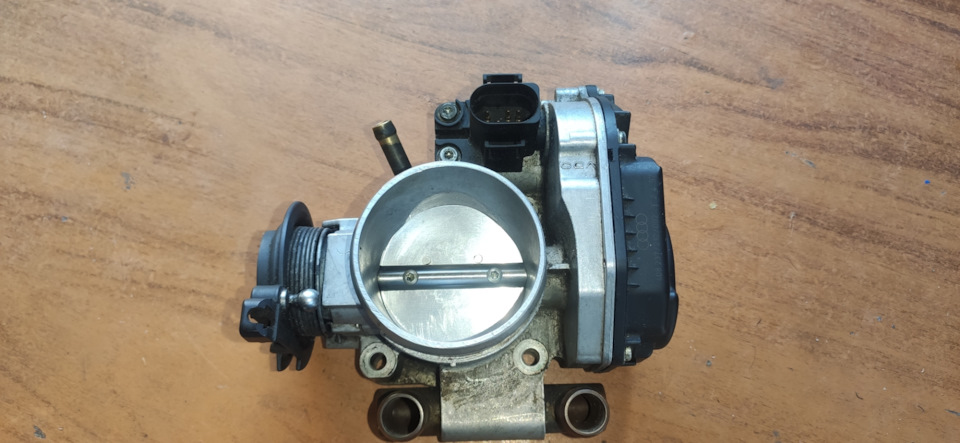

После чего все было отмыто, дроссельную собрал обратно и теперь нужно снимать та что стоит на машине.

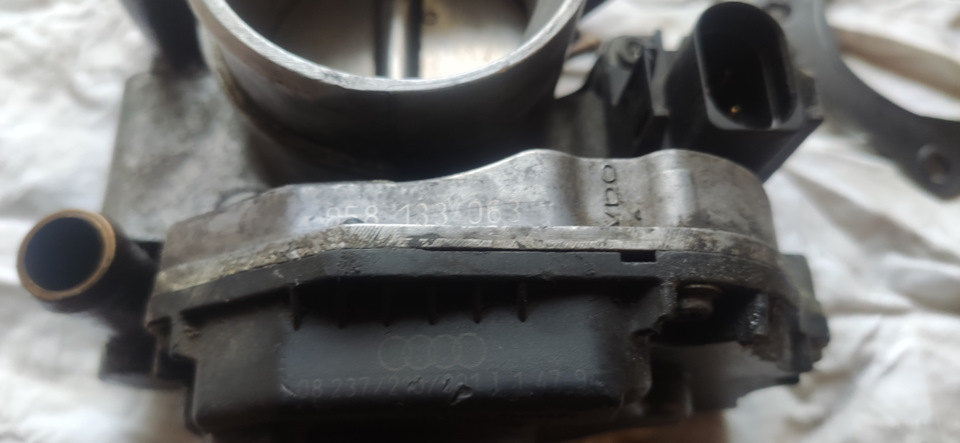

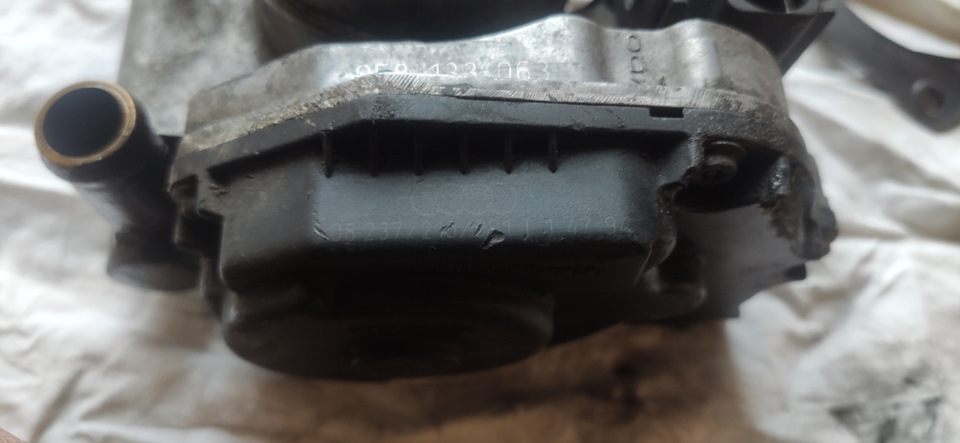

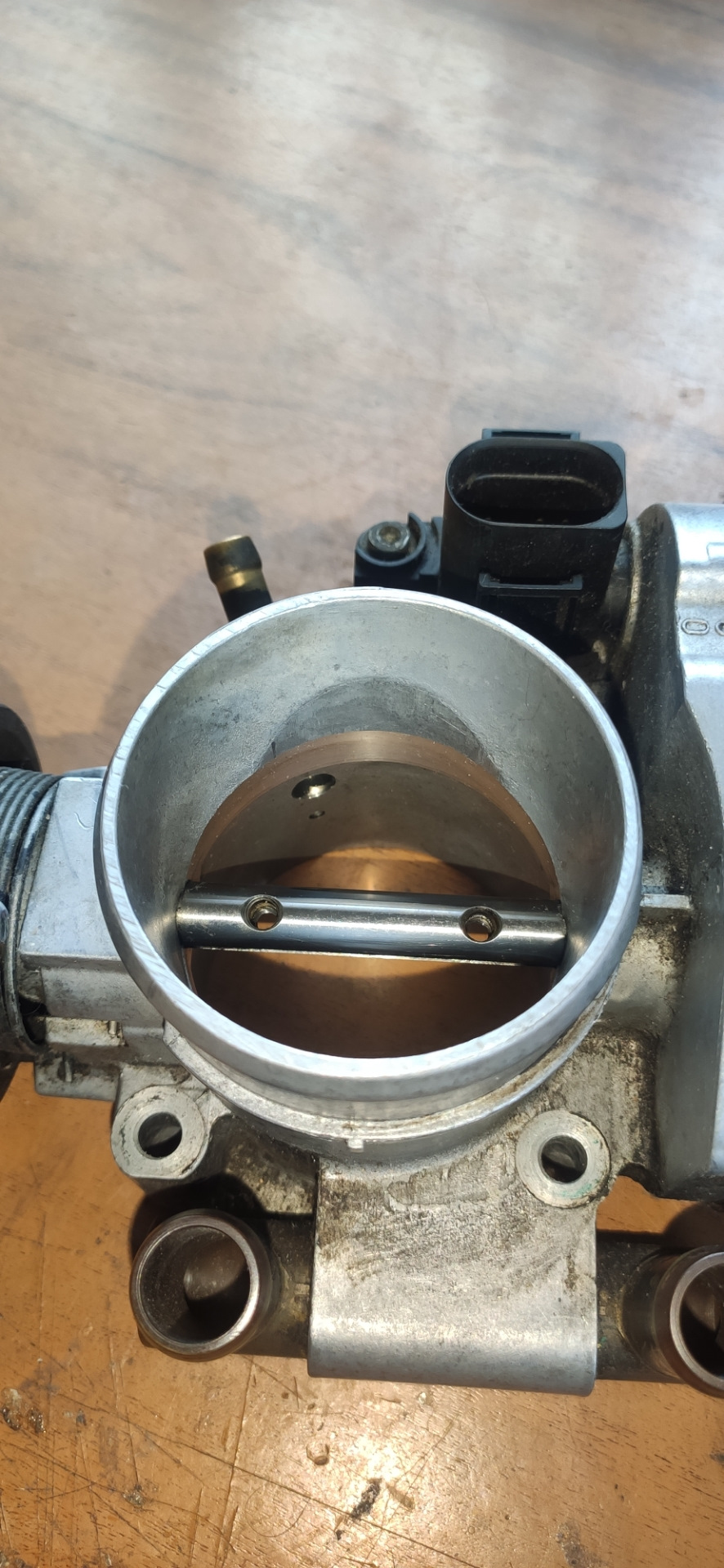

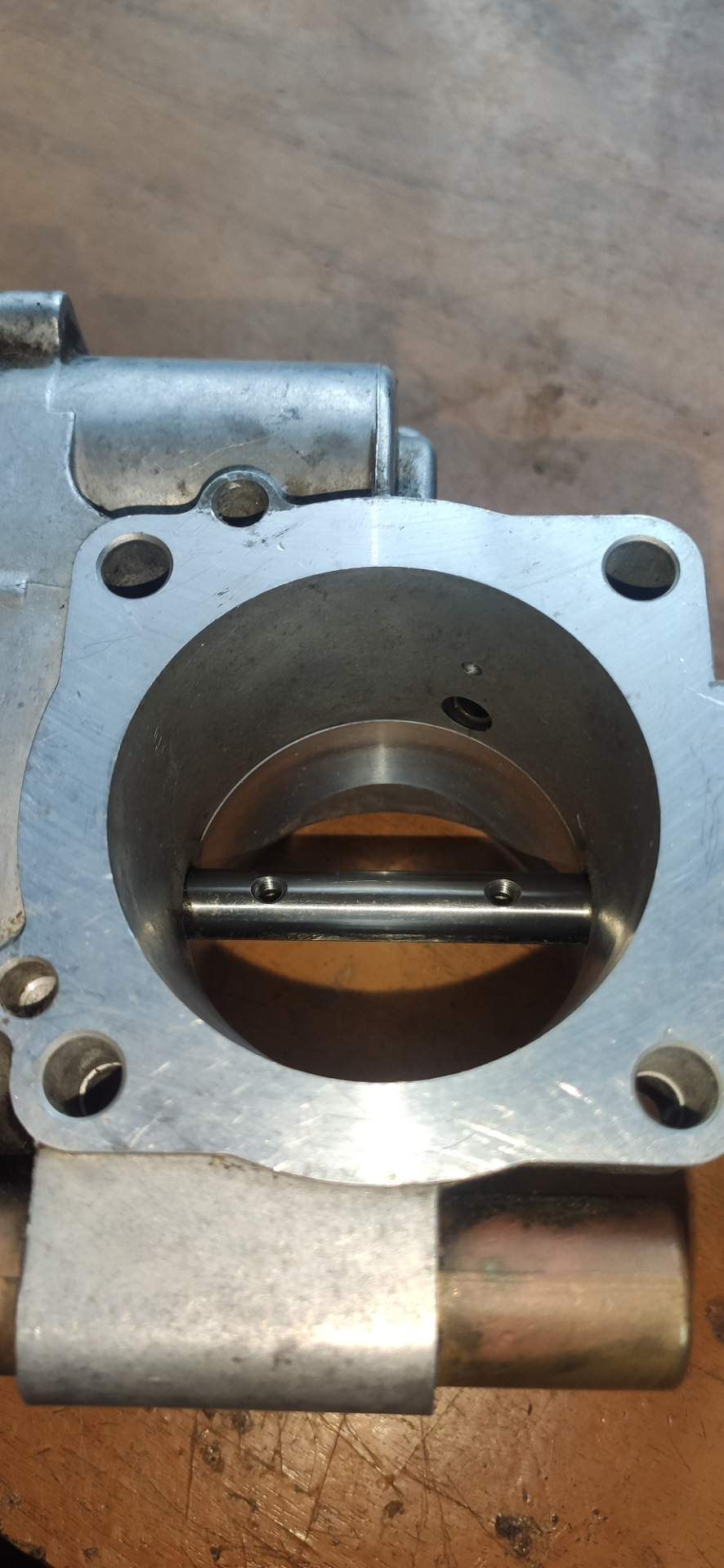

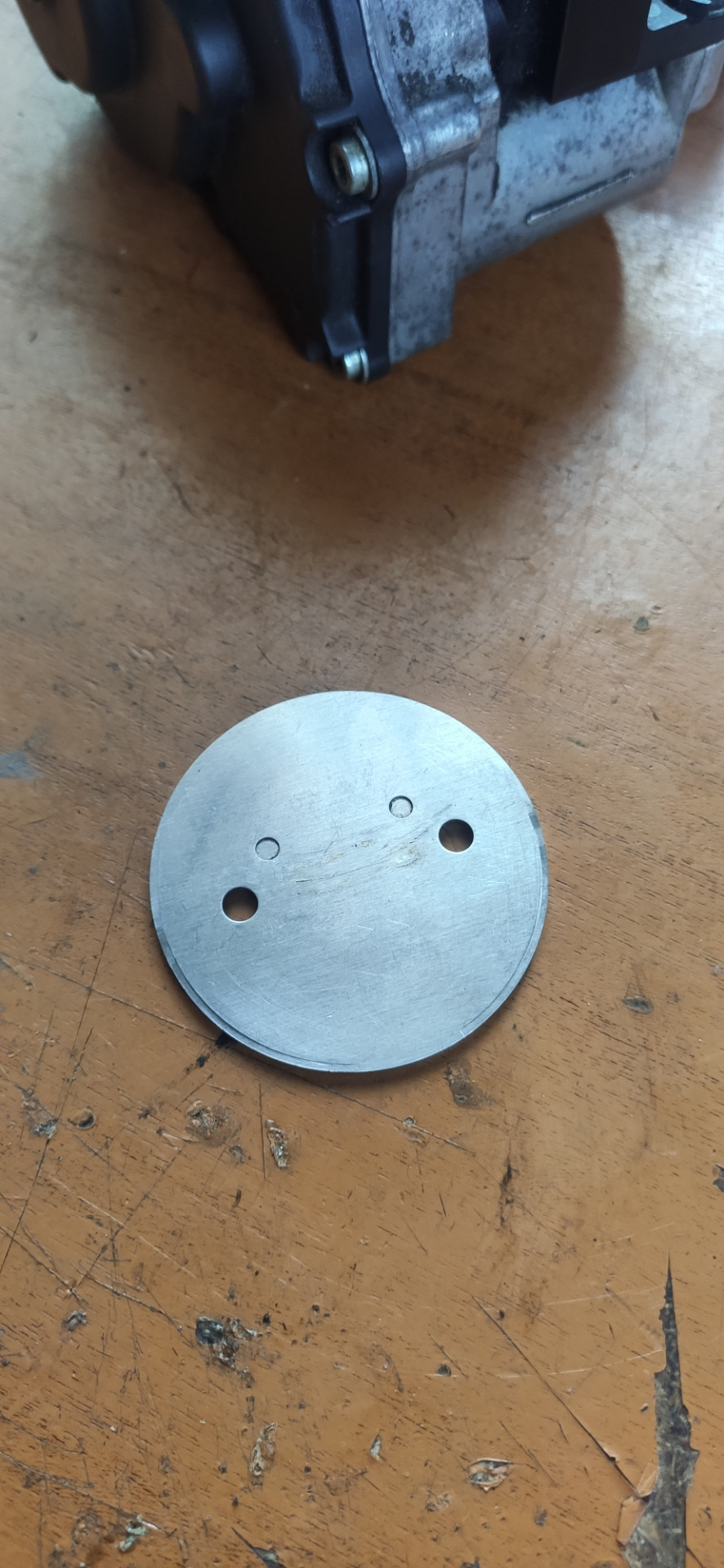

На дроссельной заслонке которая стояла на авто был вот такой вот каталожный номер 058 133 063 ну и на крышке дроссельной такой вот номер 408 237/210/001.

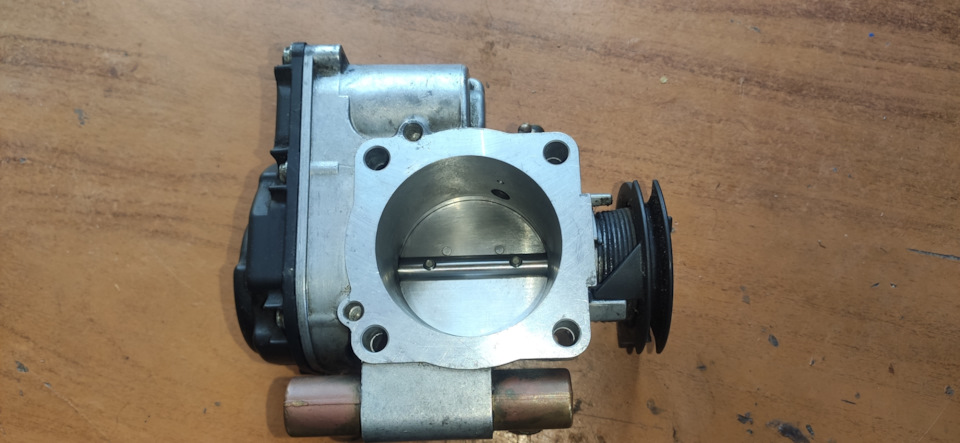

По всей информации что я смог найти в интернете, то вот это дроссельная заслонка 058 133 063 ставилась на 1.6, 1.8, и так же дроссельная заслонка 058 133 063 H ставилась на 1.6 и 1.8. только вот было 4 вариации двигателей с объемом 1.8, поэтому тут все очень запутанно.

Но скажу одно, при помощи вот этого Napalm6 и его записи об дроссельной заслонки на 1.8 ADR, было определенно что должна стоять именно 058 133 063 H, вот ее и будем ставить.

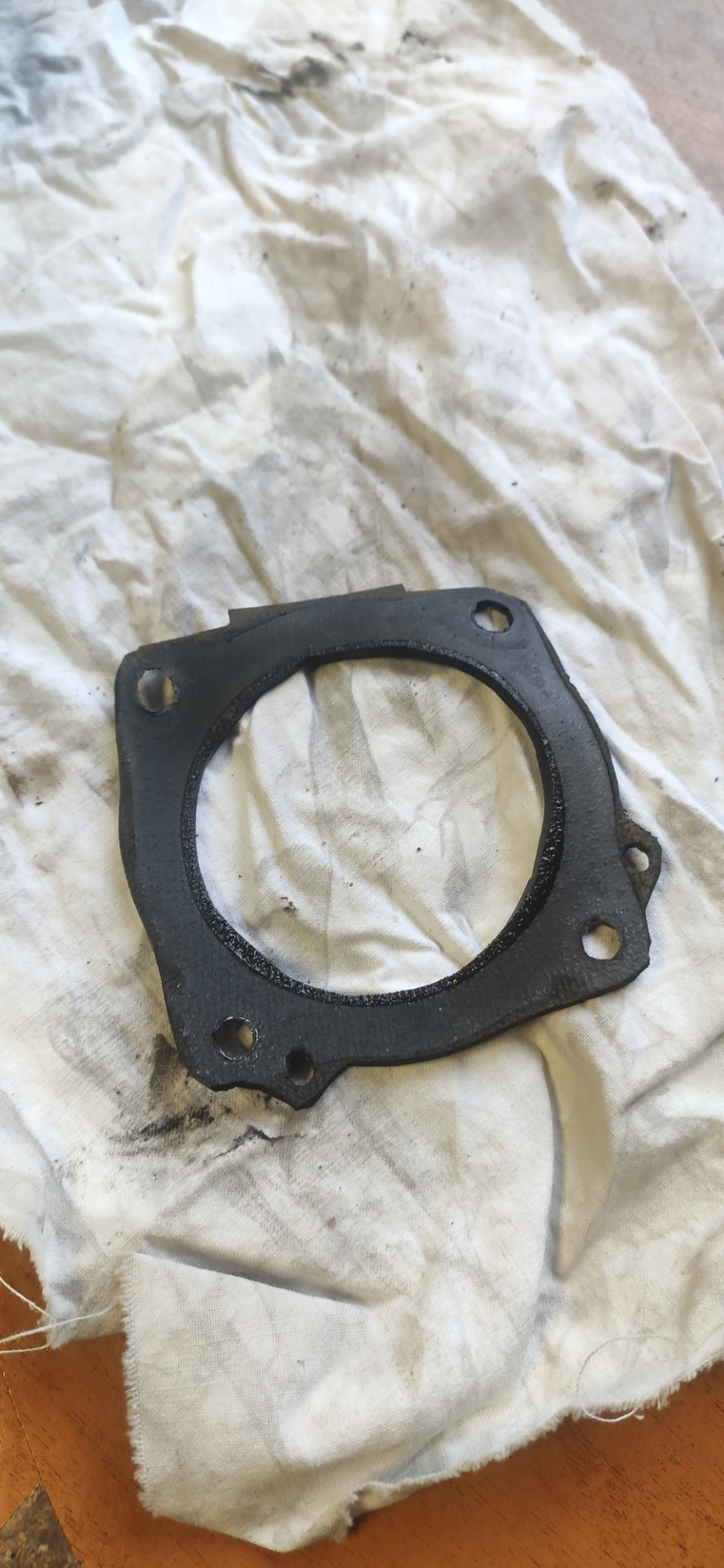

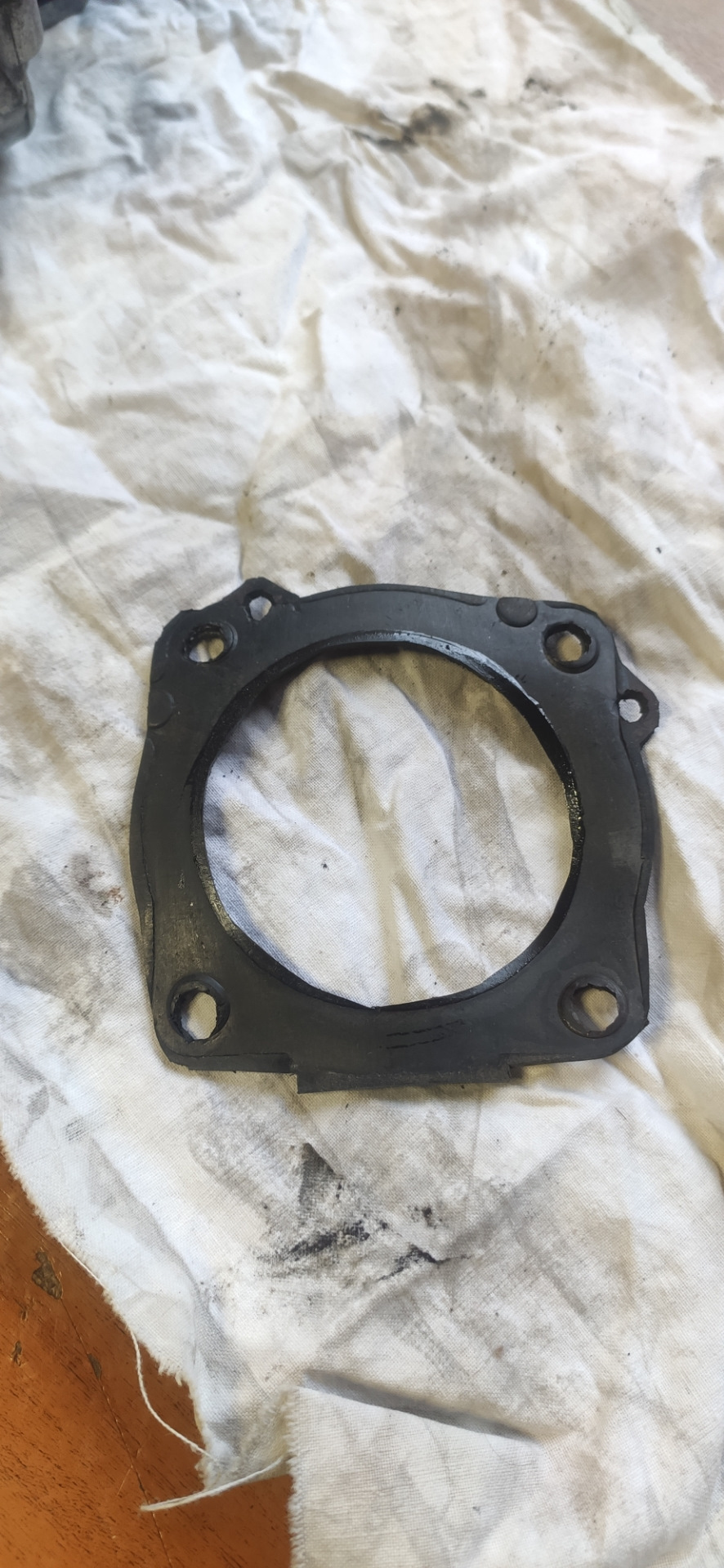

Что касается прокладки дроссельной заслонки то я ее пока не покупал, буду использовать ту которую сделал в прошлый раз, она ещё в хорошо состоянии.

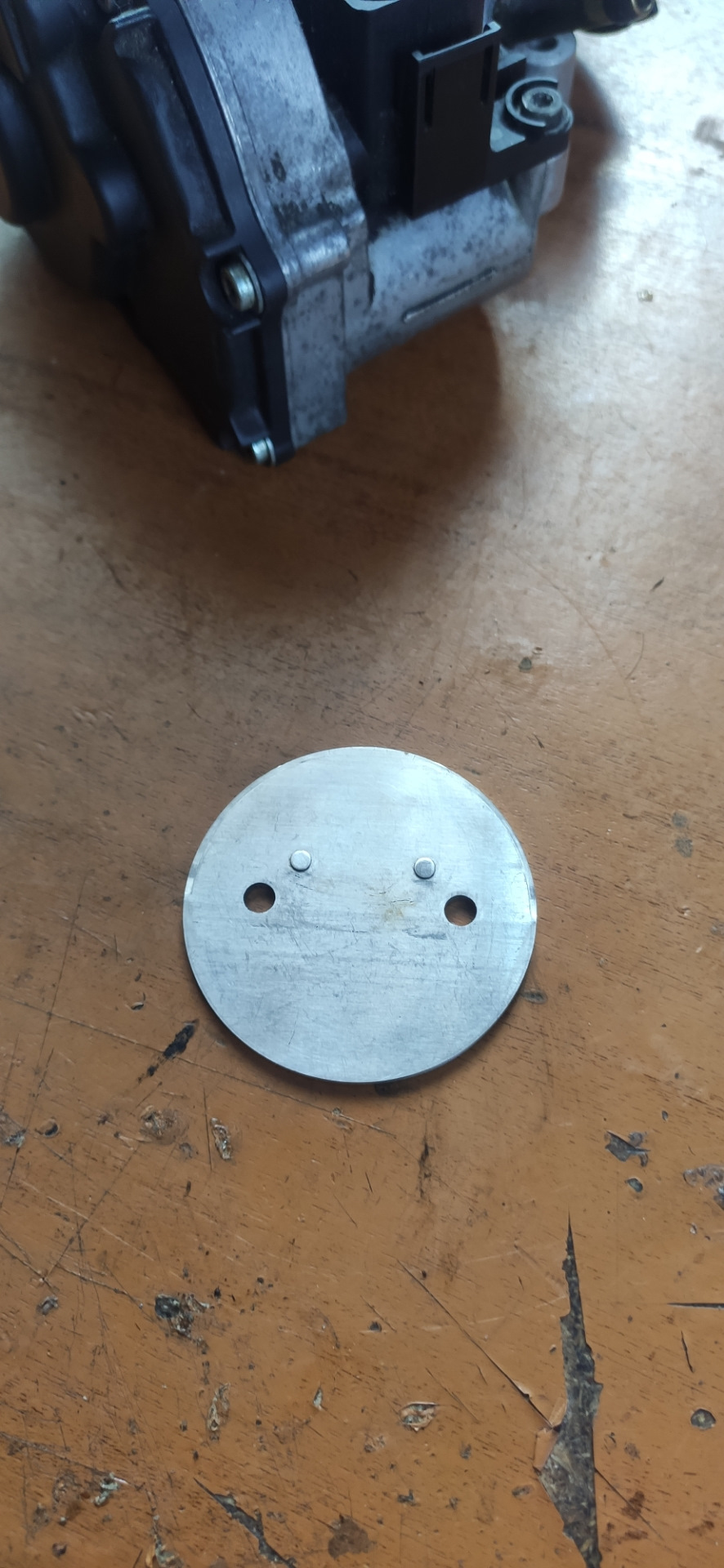

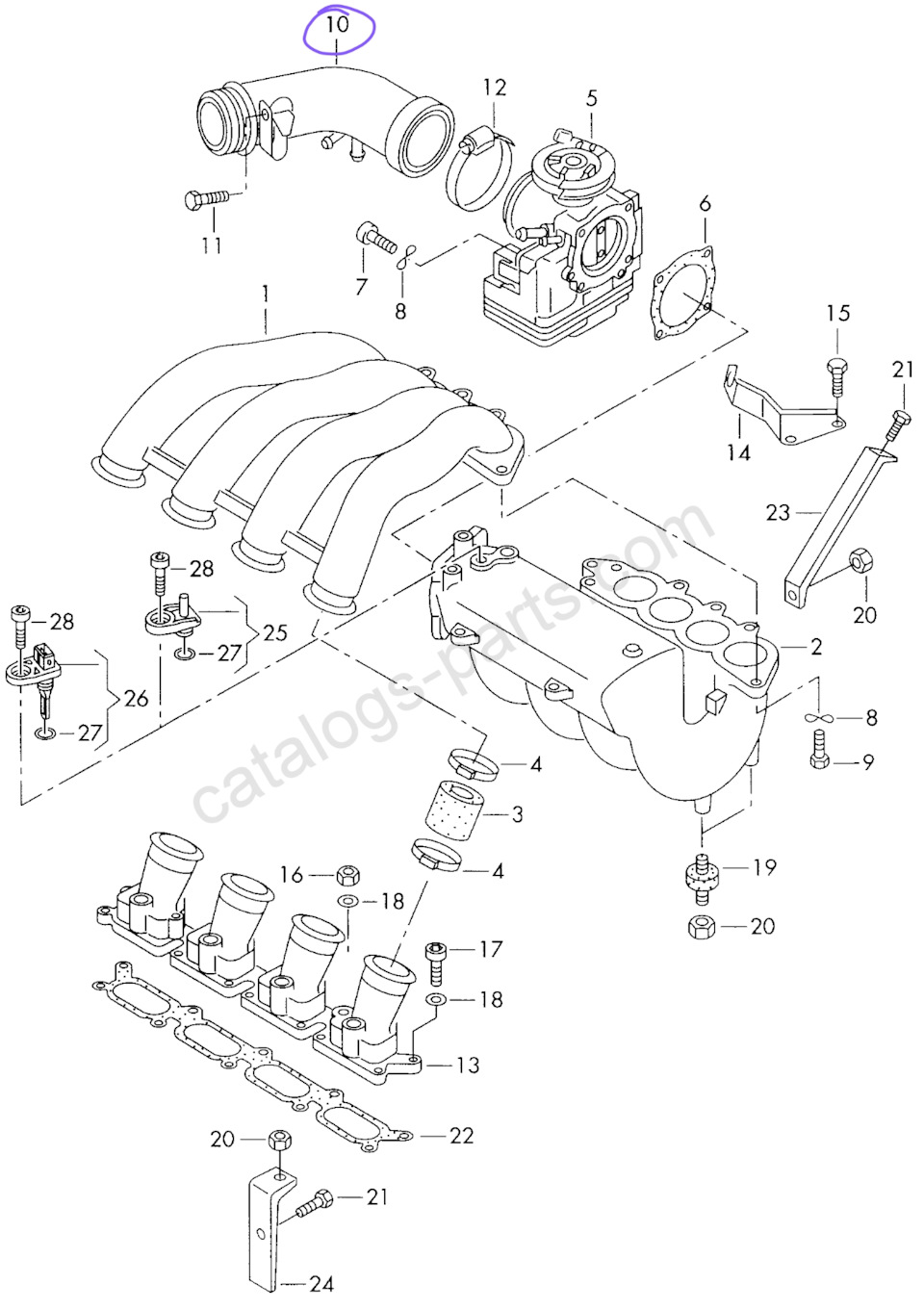

Так же при демонтаже дроссельной заслонки было обнаружено что нужно будет разбираться с ВКГ, но это сделаем уже по теплу весной, а ещё была проблема с патрубком (4) идущим от эжекционного насоса (1) до фланца воздуховода (10) перед дроссельной заслонкой. Смотреть фото ниже.

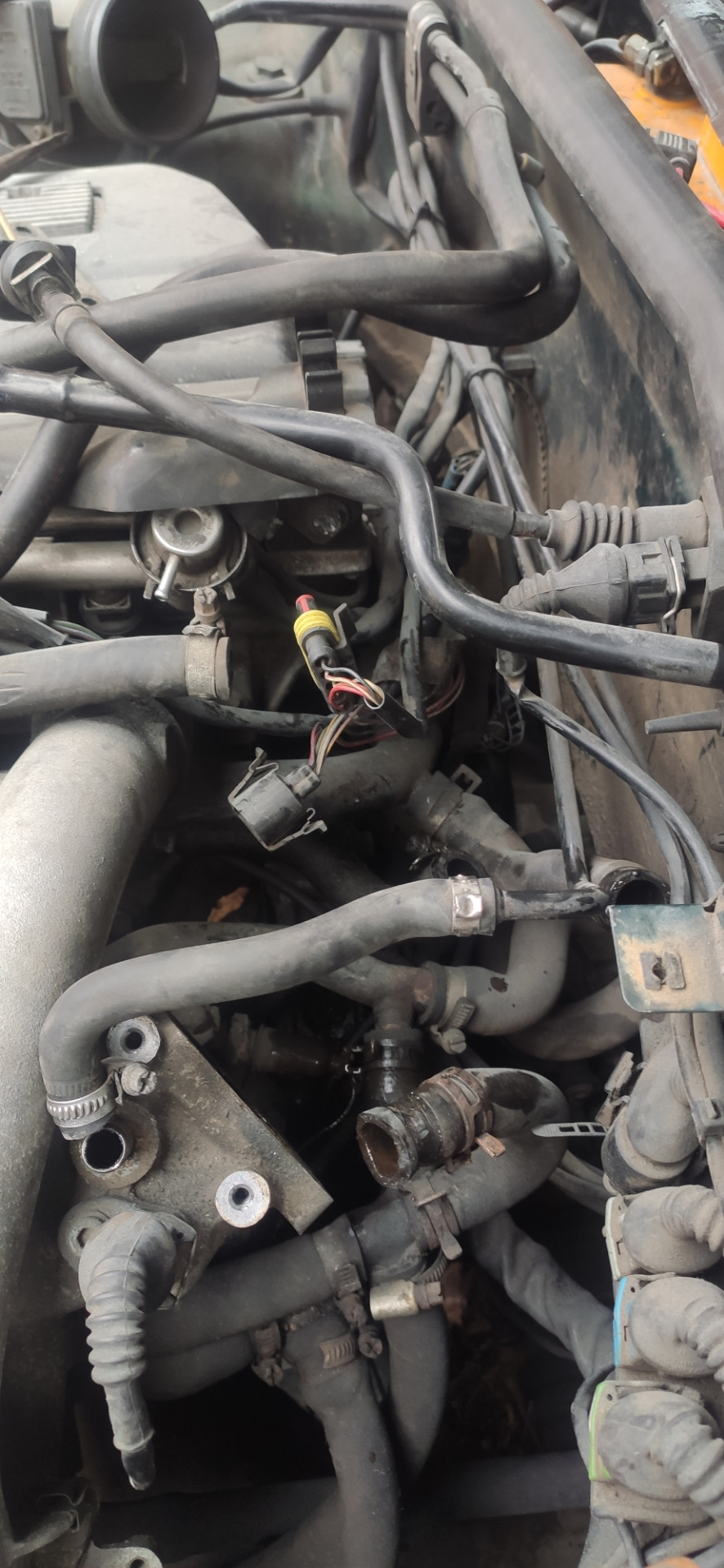

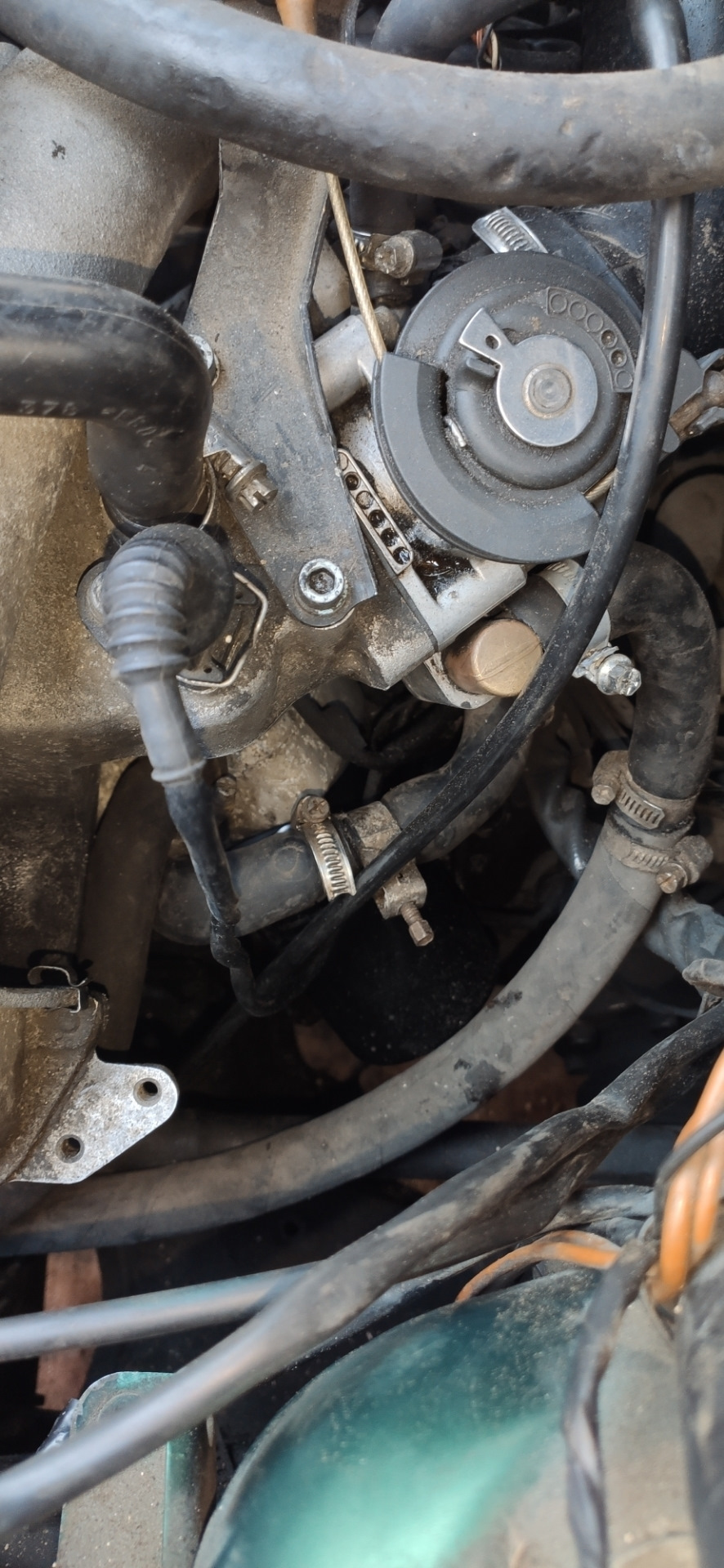

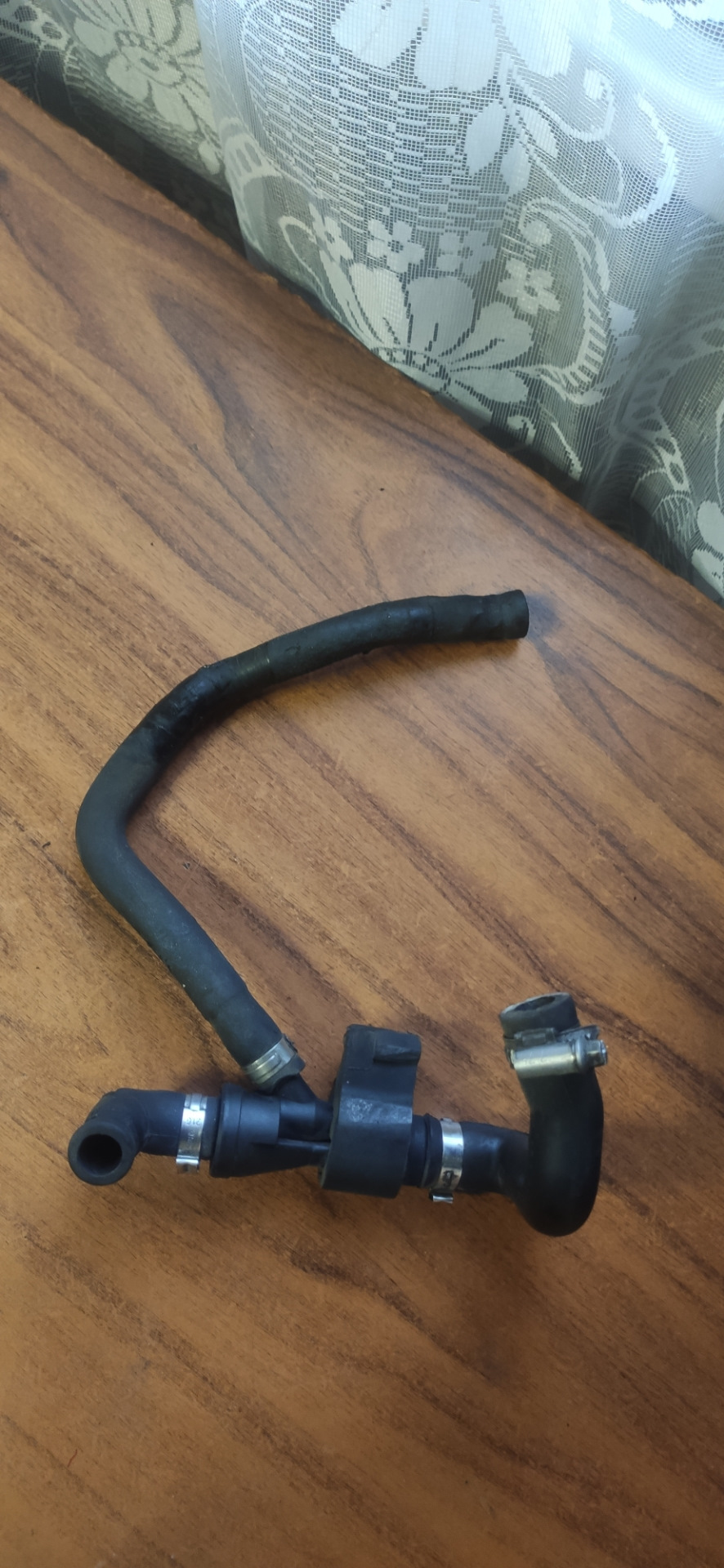

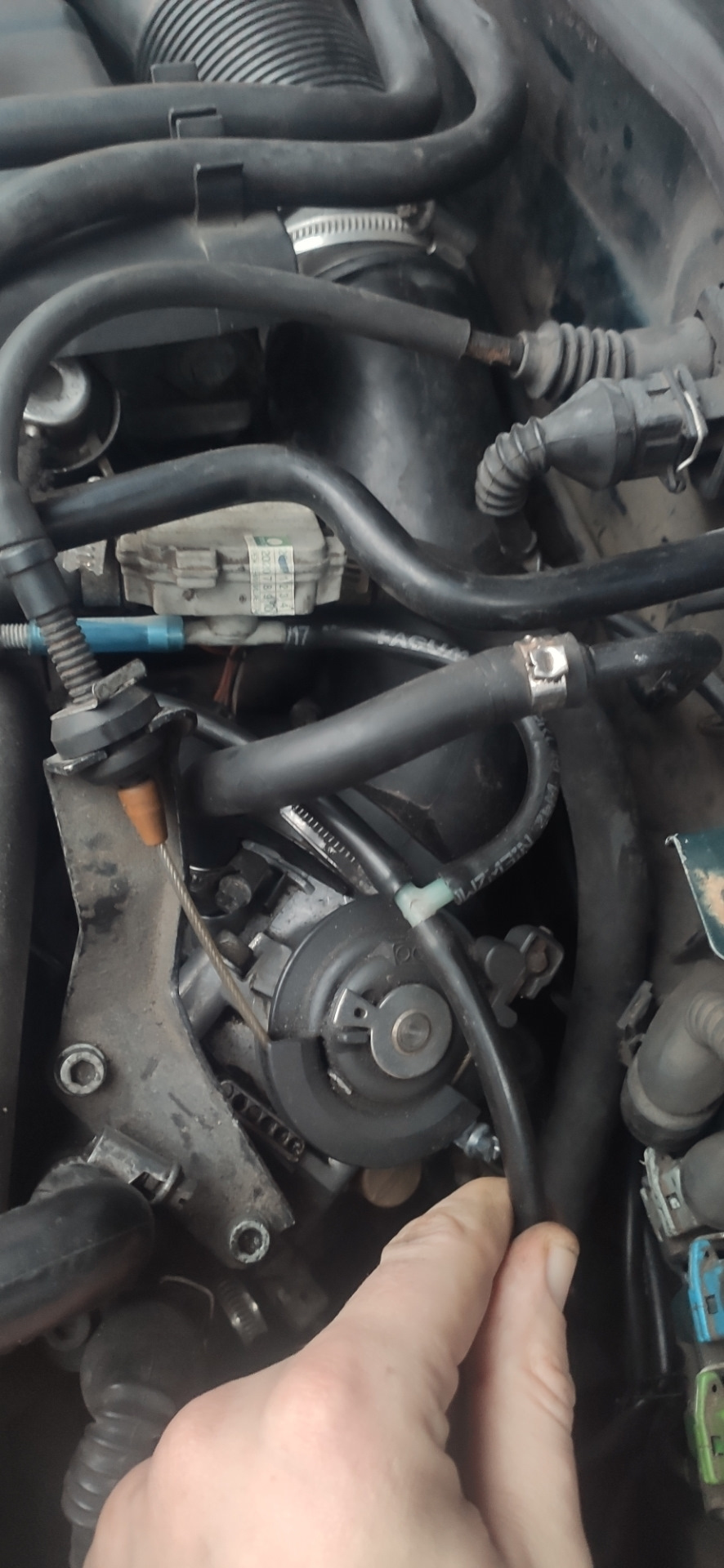

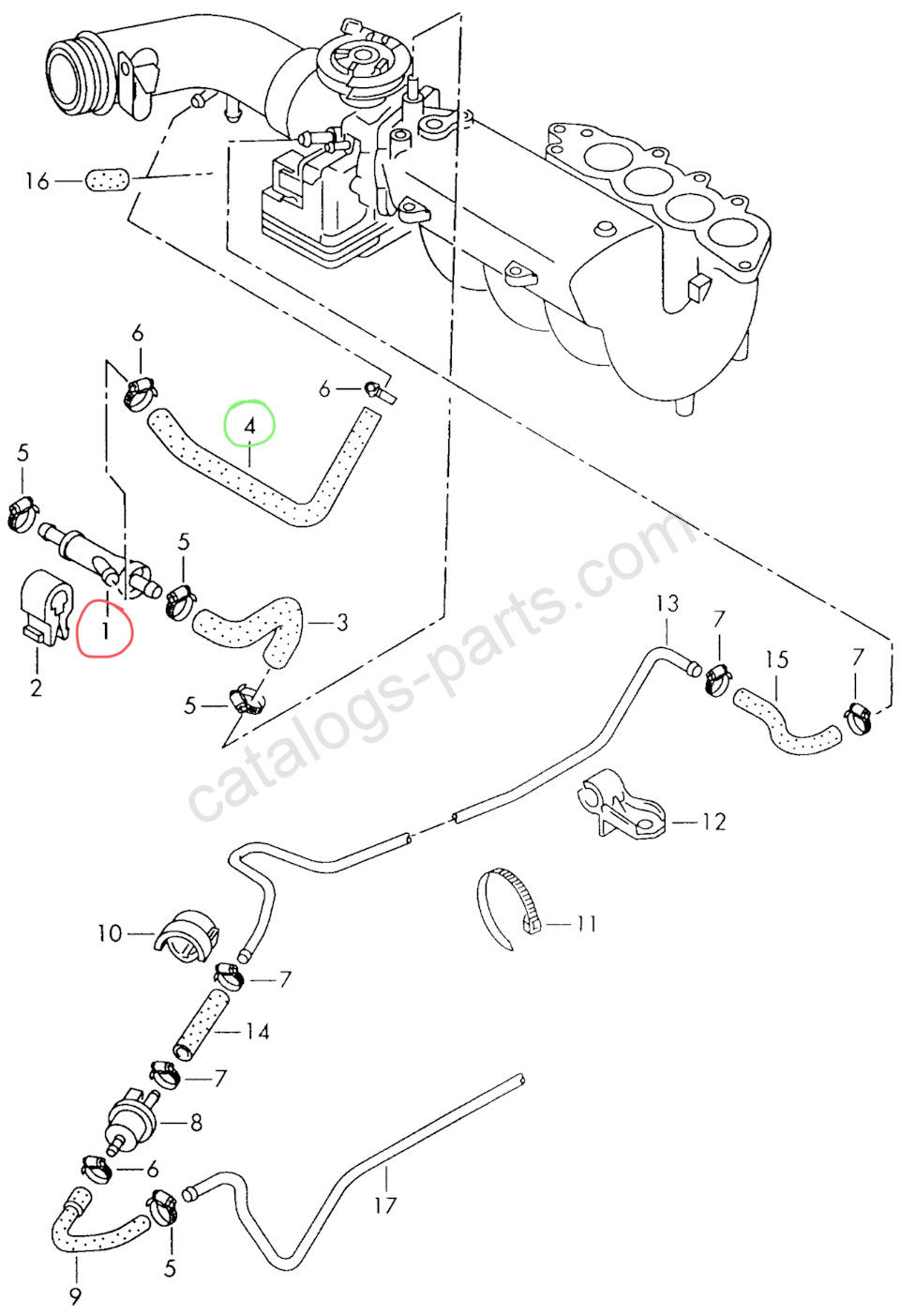

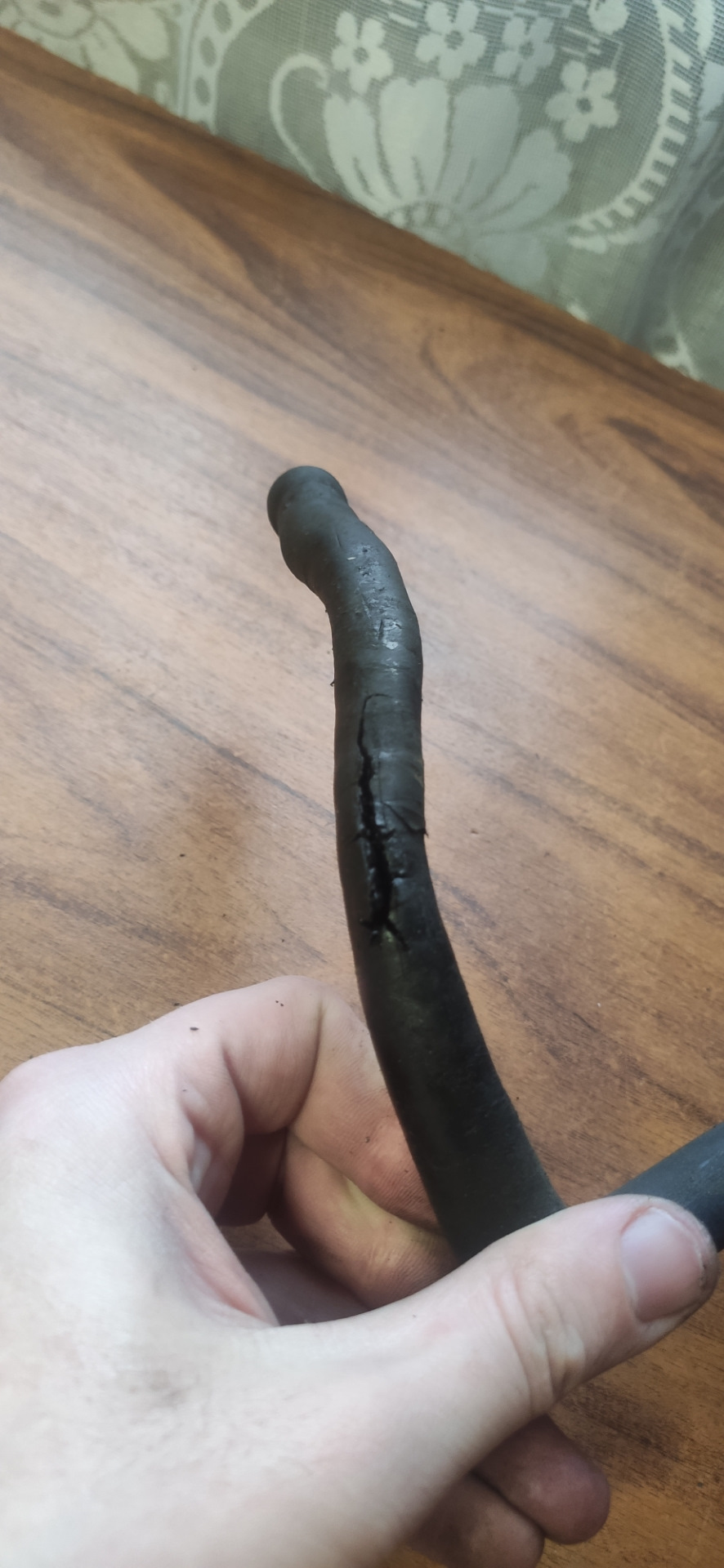

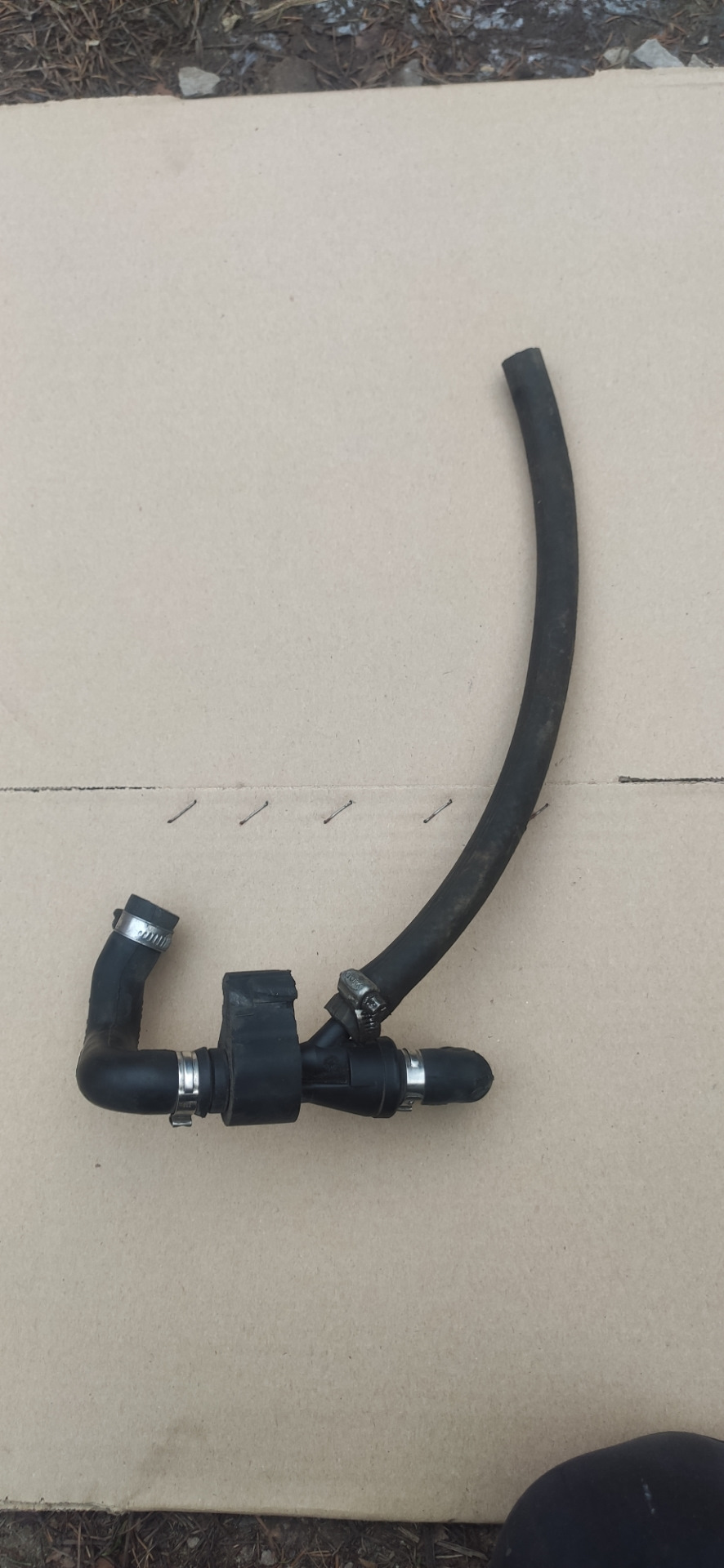

После снятия эжекционного насоса с патрубками, мне очень захотелось потрывать руки тем кто треснутый патрубок вместо того чтобы поменять, просто замотали черной изолентой. У меня просто нету слов.

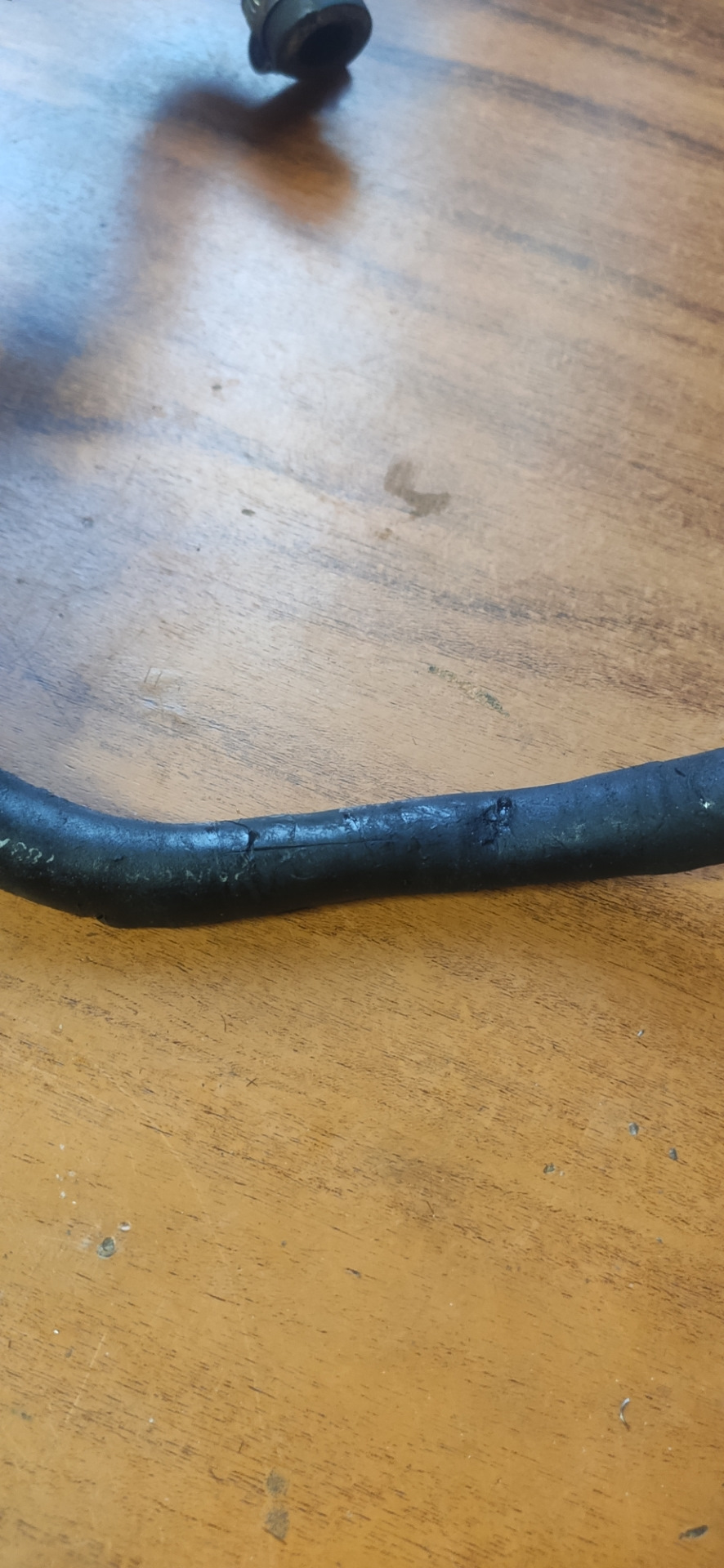

Ну я естественно так оставлять не буду, но и заматывать изолентой я тоже не стану, я пойду по нормальному пути и просто подберу и поменяю этот патрубок. Патрубок подбирал чтобы был с нужным внутренним диаметром и чтобы был бензомаслостойкий, ну а по длине то уже по месту подгонял.

После чего все поставил и подсоеденил.

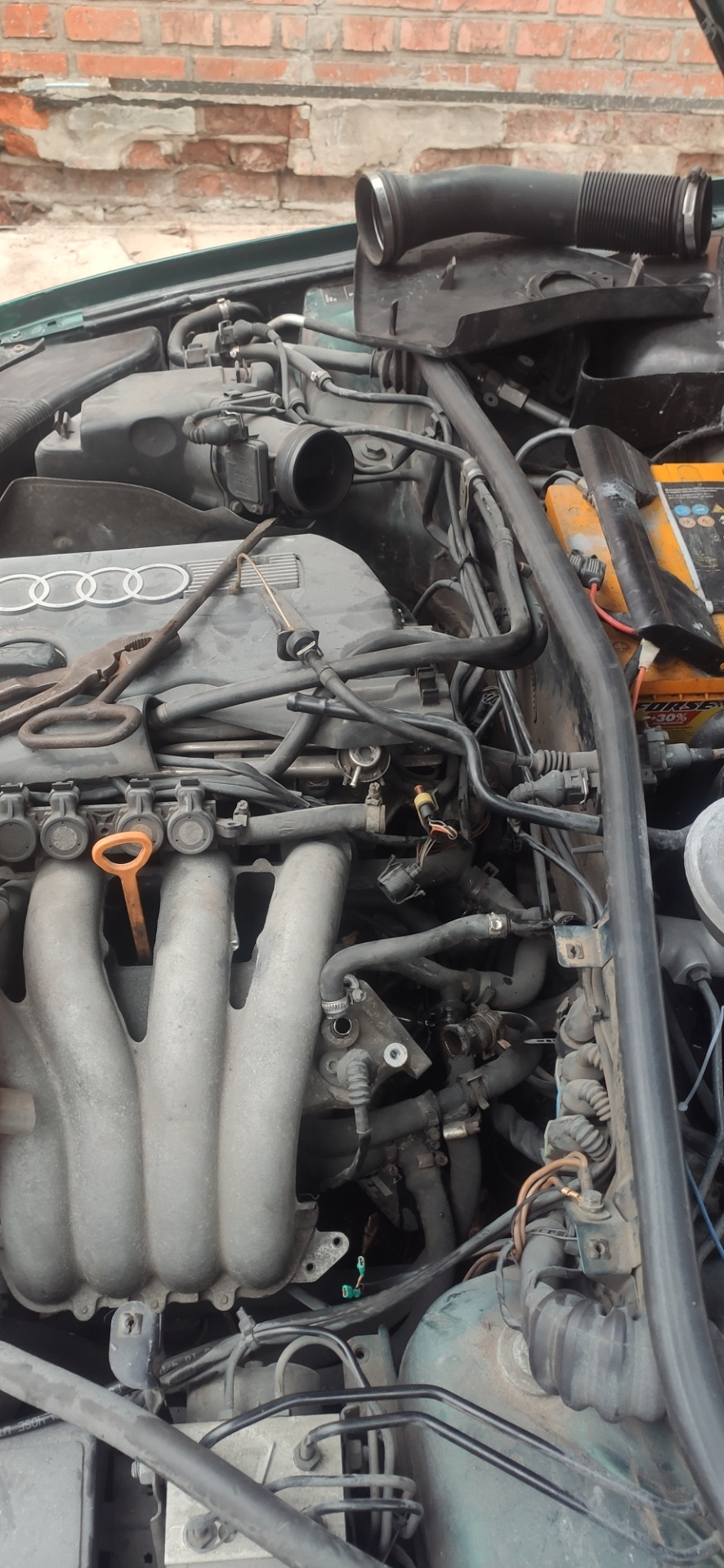

Ну и после того как все поставил и долил ОЖ, запустил мотор, прогрел автомобиль до 85 — 90 °С, подключил компьютер и включил Васю диагноста для чтения ошибок и адаптации дроссельной заслонки.

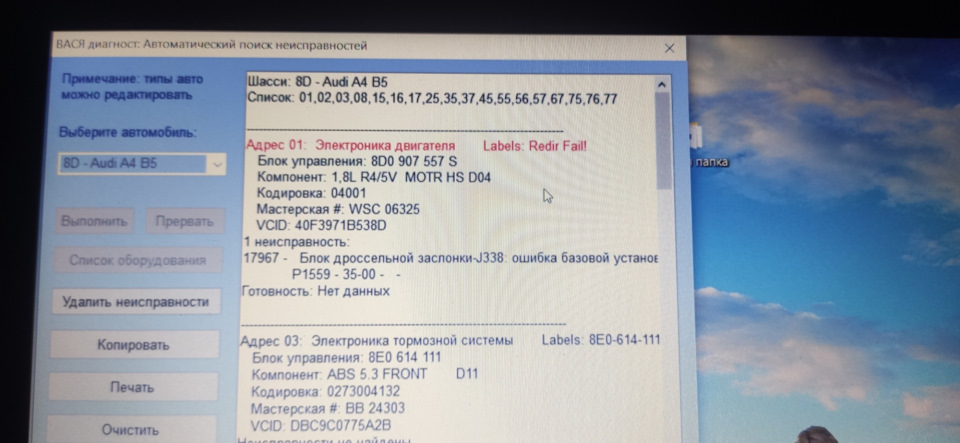

По итогу ошибка «17967 — Блок дроссельной заслонки — J338: ошибка базовой установки P1559 — 35-00» которая была и до замены дроссельной заслонки, осталась и все так же не сбрасывается.

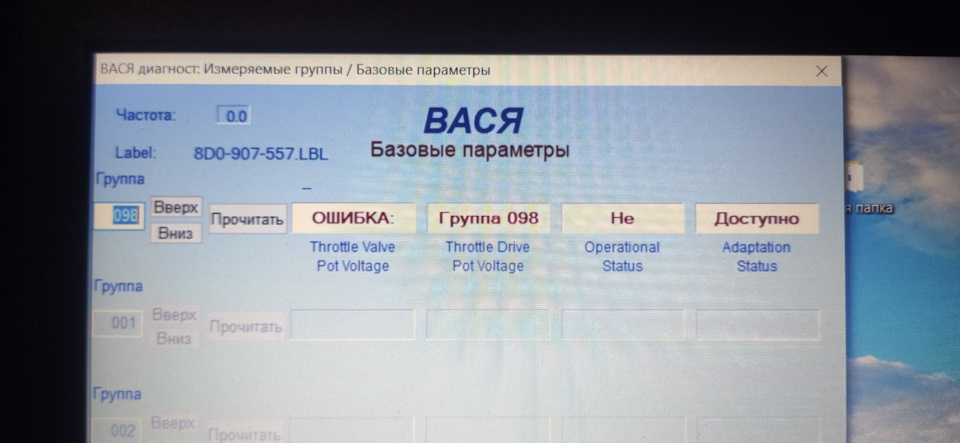

И при попытки адаптации дроссельной заслонки, выдает вот такое вот, хоть при начале адаптации и пишет что начато, а потом вот это.

Помогите советом, кто что знает, что делать, как это все победить. С разъемом все ок, с проводами тоже, напряжение ок. Машина работает хорошо, обороты держит, не плавают, прогревочные есть, только вот адаптировать никак не могу. И да, мозги на машине стоят Bosch 8D0 907 557 S, раньше была АКПП, на момент покупки уже была МКПП, а мозги так и остались с АКПП. Нужна ваша помощь куда капать.
