Ошибка Р0471 у автомобилей SsangYong может возникнуть по причине неисправности датчика давления топлива в системе впрыска. Эта ошибка свидетельствует об отклонении данных от нормы, что может привести к неоптимальной работе двигателя и повышенному расходу топлива.

В случае возникновения ошибки необходимо обратиться к квалифицированному специалисту для диагностики и ремонта неисправности. Также возможно потребуется замена датчика давления.

Для предотвращения возникновения ошибки, рекомендуется регулярное техническое обслуживание автомобиля. Также стоит следить за качеством используемого топлива и его соответствием рекомендациям производителя автомобиля.

Устранение ошибки Р0471 у автомобилей SsangYong может потребовать значительных затрат на ремонт, поэтому рекомендуется не пренебрегать регулярным техническим обслуживанием и своевременно устранять выявленные неисправности.

Горит чек SSANGYONG REXTONE 2,7disel / не едет /check engine/ удаление EGR /chip tuning

Диагностика автомобиля ситроен (Citroen), не стабильно работает двигатель, при температуре в 90 град

Загорелся chek 4wd одна из причин Kyron

Ошибка Р1254. Найдена проблема SY Kyron

Внезапно загорелся датчик влагоотделителя и спиралька. Решение проблемы.

САМОЕ ПРОСТОЕ РЕШЕНИЕ ПРОБЛЕМЫ ПО ПОДУШКАМ БЕЗОПАСНОСТИ Ssang-Yong. Ошибка В1361

4WD CHECK P1815 P1841 P1850. Решаем ошибки полного привода SSANGYONG

Сломал датчик давления топлива SsangYong Rexton

Ошибки 1361 и 1367.Смотреть всем!

SsangYong Korando дизель заводится и глохнет ошибка по клапану EGR Р0403 Р1407

Источник

Где-то через неделю как сделал машинке очередное ТО в гараже (фильтра, масло) выехав на трассу словил «чек».
Доехав до дачи, заглушил двигло и заново завёл. Чек пропал. На этом и успокоился. Но на следующий день в том же месте на трассе ситуация повторяется. На этот раз доехав до дачи машину не глушил, а подключился к диагностическому разъёму: ошибок не обнаружено. Заглушил-Зажигание -> чека нет.
Самое интересное, что чек выскакивал только за городом в одном месте по пути на дачу ). В городе в течение недели ни разу. Через недели 2 после первого чека, заехал к знакомым в сервис. Подключились: P0135, P0147. Как я понял позже вторую ошибку я прочитал неправильно, смотрев на диагностический компьютер верх ногами.
Обе ошибки указывали на неисправность подогрева датчика кислорода. Мужики сказали: «забей!». Ну я и забил, катался где-то месяц ещё с регулярными чеками по пути на дачу.
Затем у одного со-клубовца узнал, что у нас в Иркутске есть возможность перепрошиться, и удалить сажевый фильтр и клапан egr. Про сажевый давно подумывал, что если начнёт мозг компосировать, то займусь вопросом. Ну решил сгонять на разведку, заодно ещё раз ошибку считать. На этот раз всё встало на свои места: P0471, и больше ничего.
0471 Differentional pressor sensor (max/min output)
Находится этот датчик возле правого колеса.

датчик диф.давления

Нужен этот товарищ для корректной работы сажевого фильтра, а именно передаёт ЭБУ разницу давления до и после и фильтра. Если разница в давлении нет или не существенна — фильтр чист, если есть — ЭБУ запускает процесс регенерации фильтра. Обязательным условием запуска проверки забитости сажевого и собственно опрос датчика происходит когда автомобиль двигается со скоростью не меньше 80 км/ч в течение какого-то времени. Это и объясняло моё славливание чека в одном месте при езде на дачу… и тишину в городе.
Ну чтож диагноз поставлен, приступаем к лечению.
Перво-наперво вычитал, что подобные проблемы уже у людей встречались, и первая рекомендация прочистить трубки от датчика до сажевого фильтра. Процесс не сложный, нужна яма. Отцепляем от датчика, пару кронштейнов, и трубки в руках. Чистим любым известным вам способом.

трубки до датчика №40,44

Мне не помогло. Результат тот же.
Далее. Датчик имеет номер 6711590058 и на момент поиска решения стоил в районе 2,5 т.р. Сейчас 3,3.
То есть если посчитать датчик мёртвым, и заменить то проблема должна исчезнуть… однако проблема с сажевым всё равно остаётся: рано или поздно он забьётся с нашей солярой. Недолго поразмышляв на эту тему, принял решение удалить нахрен сажевый, а заодно и клапан ЕГР заглушить. И избавиться от возможных проблем в будущем. Стоимость проекта 12500 рублей. Дороже, чем датчик, зато железобетонно.
Продолжаем лечение. Процесс заключается в физическом удалении сажевого фильтра и перекрытии трубки, идущей к клапану EGR, и затем дальнейшее перепрошивкой мозгов машины.

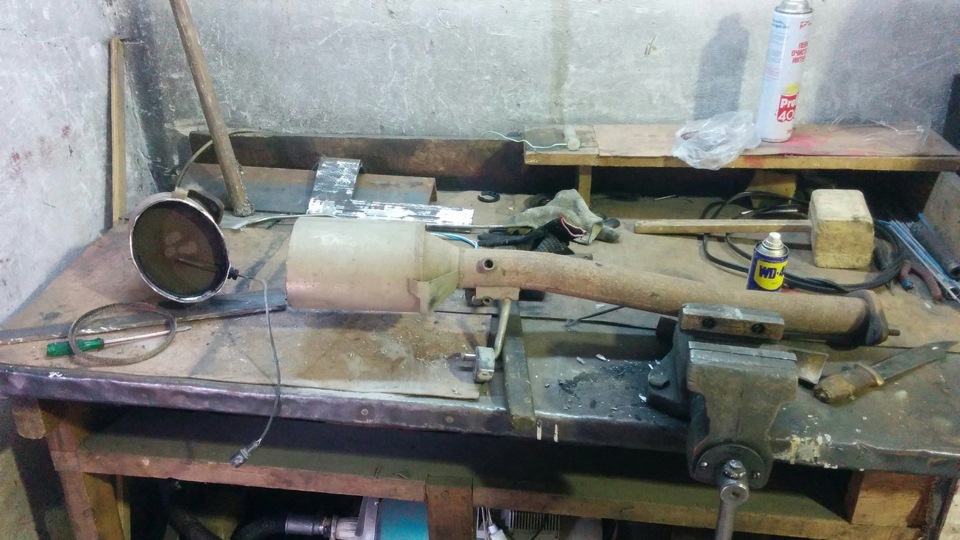

удаление сажевого фильтра

Опять же лезем на яму и снимаем участок выхлопного тракта с сажевым фильтром. Хочу заметить, что у нас катализатор и сажевый находится в одном корпусе. Дальше решать вам, оставлять катализатор или «ездить как камаз». Я решил оставить.
Отсоединяем температурный датчик, идущий к корпусу сажевого, разъём раъединяется на раме.

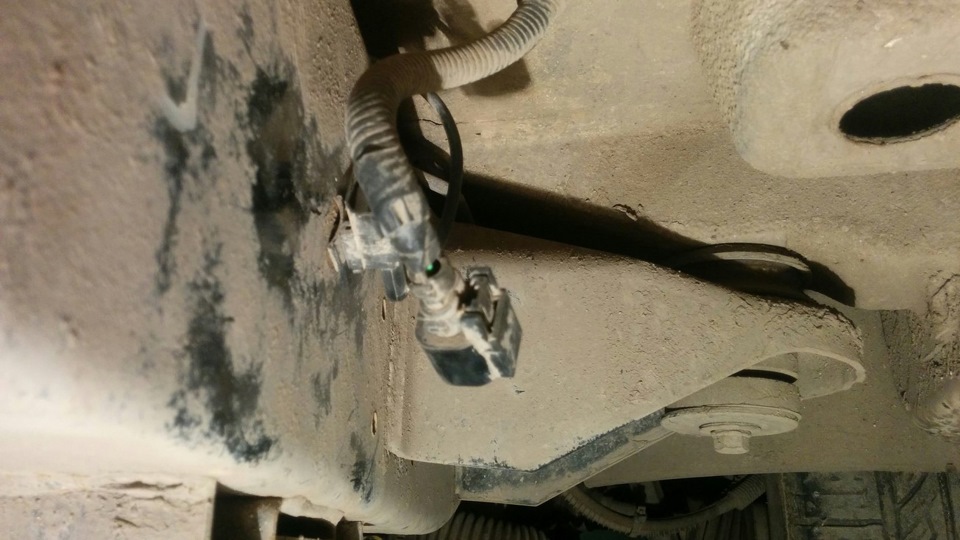

разъём температурного датчика

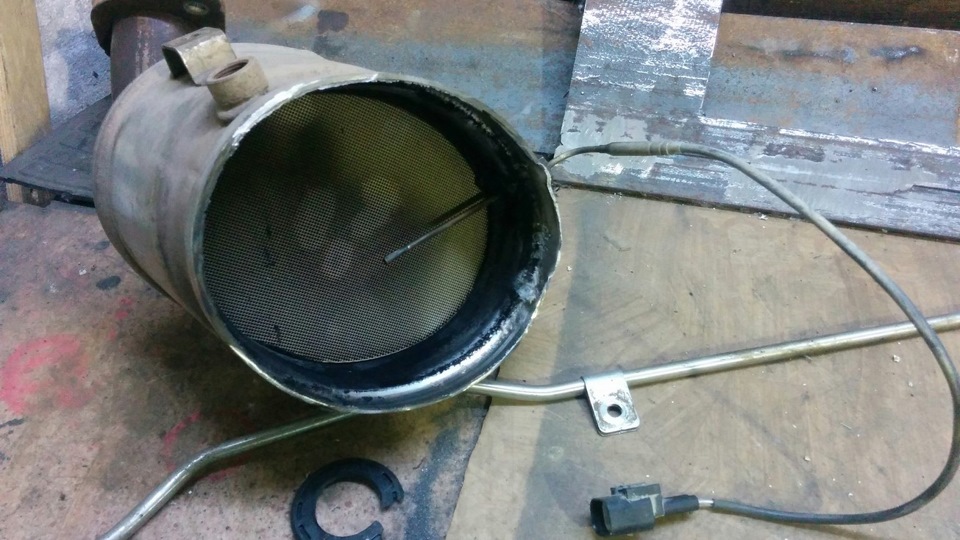

корпус CDPF

Дальше берём болгарку, режем, и выбиваем сажевый. катализатор не трогаю.

катализатор

Ну а далее передаём 500 рублей сварщику, чтобы было красиво и герметично ). И ставим всё назад. Трубки идущие к сажевому от датчика воткнул одну в другую. Отверстия в сажевом заглушил. Металлические трубки выкинул в ящик со всякой ненужной до поры до времени шняги.

Глушим клапан EGR
Тут всё проще. Нужна яма ), с ямы очень удобно подлезть к трубке, идущей от выпускного коллектора до клапана (такая гофрированная металлическая трубка). Откручиваем два болта на флянце. Достаём металлическую прокладку и по ней вырезаем заглушку. Я взял 1 мм пластину. Красим. Ставим на место.

Далее я поехал к в сервис, и за 10 минут перепрошился. Приятным сюрпризом стало увеличение мощности на 15-20%, хотя я и не просил.
Вот такой длинный у меня путь получился для устранения ошибки P0471

На чтение 4 мин Просмотров 4.3к.

Рассмотрим подробнее

Техническое описание и расшифровка ошибки P0471
Симптомы неисправности
Причины возникновения ошибки
Как устранить или сбросить код неисправности P0471
Диагностика и решение проблем
На каких автомобилях чаще встречается данная проблема
Видео

Код ошибки P0471 звучит как «несоответствие диапазона рабочих характеристик датчика «А» давления выхлопных газов». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Exhaust Pressure Sensor «A» Range/Performance».

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0471 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Код ошибки P0471 OBD2 указывает, что входящий сигнал от датчика «A» давления выхлопных газов не соответствует давлению во впускном коллекторе. Это может быть неисправность электрической цепи или механическая.

Этот код также может присутствовать одновременно с P0470. Единственная разница между этими двумя кодами заключается в том, как долго длится проблема. А также в типе электрической / механической проблемы, которая возникает у датчика / цепи / контроллера двигателя.

Действия по устранению неполадок могут различаться в зависимости от производителя, бензина или дизельного топлива. А также типа датчика давления выхлопных газов и цветов проводов.

Симптомы неисправности

Основным симптомом появления ошибки P0471 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
Падение мощности двигателя.
Может отключиться регулятор давления отработавших газов.

При появлении ошибки P0471 серьезных проблем с управляемостью автомобиля возникнуть не должно. Однако неисправность не стоит игнорировать, ее рекомендуется устранить как можно скорее.

Причины возникновения ошибки

Код P0471 может означать, что произошла одна или несколько следующих проблем:

Засорение в трубке, идущей от датчика давления к выпускному коллектору.
Неисправность системы рециркуляции отработавших газов (утечки воздуха).
Вышел из строя датчик давления выхлопных газов
В редких случаях, может выйти из строя модуль управления трансмиссией (PCM).

Как устранить или сбросить код неисправности P0471

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0471:

Сначала подключите сканер OBD-II к бортовому компьютеру автомобиля и считайте все сохраненные данные и коды ошибок.
Затем очистите коды ошибок с памяти PCM и проведите тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0471 снова.
Если код ошибки появиться снова, убедитесь в наличии проблемы и продолжите диагностирование.

Диагностика и решение проблем

Найдите датчик давления «A» выхлопных газов на вашем автомобиле. Отсоедините трубку, которая соединяет датчик с выпускным коллектором. Если это невозможно, просуньте небольшой кусок проволоки, чтобы удалить нагар, застрявший внутри.

Если трубка чистая, осмотрите разъемы и проводку. Ищите потертости, оголенные провода, пятна ожогов или расплавленный пластик. Разъедините разъемы и внимательно осмотрите клеммы внутри разъемов.

Далее, убедитесь, что трубка, соединяющая турбокомпрессор с впускным коллектором, герметична. Визуально проверьте все соединения трубок вокруг турбонагнетателя и впускного коллектора. Затяните все хомуты на шлангах.

При наличии сканера ошибок, удалите диагностические коды неисправностей из памяти и посмотрите, вернется ли код P0471. Если этого не произошло, то, скорее всего, проблема в подключении.

При возвращении кода, нужно будет протестировать датчик и связанные с ним цепи. Обычно датчик давления выхлопных газов имеет 3 провода. С помощью цифрового мультиметра проверьте цепь источника питания 5 В, идущую к датчику.

Если все в порядке, проверьте надежность заземления датчика давления выхлопных газов. Подключите контрольную лампу, если она не загорается, это указывает на неисправную цепь. Если загорается, пошевелите жгутом проводов, идущим к датчику, чтобы увидеть, мигает ли контрольная лампа, указывая на прерывистое соединение.

Если при прохождении всех тестов все равно высвечивается код P0471, это, скорее всего указывает на неисправный датчик давления выхлопных газов. Но отказавший PCM модуль тоже не может быть исключен до тех пор, пока датчик не будет заменен.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0471 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

Audi (Ауди а3, Ауди q7)
BMW
Dodge (Додж Рам)
Honda (Хонда Цивик)
Kia
Mazda (Мазда 6)
Mercedes (Мерседес Спринтер)
Peugeot
Porsche
Renault (Рено Дастер)
Ssangyong (Саньенг Актион)
Volkswagen (Фольксваген Крафтер, Транспортер)

С кодом неисправности Р0471 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0170, P0299, P0401, P0472, P0473, P0474.

Видео

Ошибка P0471 — Датчик давления отработавших газов — диапазон/производительность

Определение кода ошибки P0471
Что означает ошибка P0471
Причины возникновения ошибки P0471
Каковы симптомы ошибки P0471?
Как механик диагностирует ошибку P0471?
- Общие ошибки при диагностировании кода P0471
Насколько серьезной является ошибка P0471?
Какой ремонт может исправить ошибку P0471?
- Дополнительные комментарии для устранения ошибки P0471

Определение кода ошибки P0471

Ошибка P0471 указывает на наличие проблемы, связанной с датчиком давления отработавших газов.

Что означает ошибка P0471

Ошибка P0471 указывает на то, что модуль управления АКПП (PCM) обнаружил, что напряжение в цепи датчика давления отработавших газов выходит за пределы установленного диапазона. Давление отработавших газов обычно контролируется в автомобилях с дизельными двигателями и двигателями с турбонаддувом.

Причины возникновения ошибки P0471

Наиболее распространенными причинами возникновения ошибки P0471 являются:

Неисправность датчика давления отработавших газов.
Закупорка трубки, идущей от датчика давления к выпускному коллектору.
Неисправность системы рециркуляции отработавших газов.
В редких случаях, неисправность модуля управления АКПП (PCM).

Каковы симптомы ошибки P0471?

При появлении данной ошибки может отключиться регулятор давления отработавших газов. В некоторых случаях можно заметить падение мощности двигателя. На приборной панели автомобиля загорится индикатор Check Engine. Также вместе с кодом P0471 могут появиться другие коды ошибок, связанные с системой выпуска отработавших газов или системой турбонаддува.

Как механик диагностирует ошибку P0471?

Сначала механик подключит сканер OBD-II к бортовому компьютеру автомобиля и считает все сохраненные данные и коды ошибок. Затем он очистит коды ошибок с памяти PCM и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0471 снова. Если код ошибки появиться снова, механик убедиться в наличии проблемы и продолжит диагностирование.

Общие ошибки при диагностировании кода P0471

Наиболее распространенной ошибкой при диагностировании кода P0471 является уверенность в том, что данный код указывает на наличие проблемы, связанной с системой рециркуляции отработавших газов. Очень важно правильно интерпретировать ошибку и выполнить надлежащий ремонт. Каждый раз после выполнения ремонтных работ рекомендуется очищать коды ошибок с памяти PCM и проводить тест-драйв автомобиля. Это поможет выяснить, решена ли проблема.

Насколько серьезной является ошибка P0471?

При появлении ошибки P0471 на приборной панели автомобиля загорится индикатор Check Engine. Серьезных проблем с управляемостью автомобиля возникнуть не должно, однако проблему не стоит игнорировать. Во избежание возникновения более серьезных проблем при обнаружении данного кода рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Какой ремонт может исправить ошибку P0471?

Для устранения ошибки P0471 может потребоваться:

Проверка наличия кода ошибки с помощью сканера OBD-II, очистка кода ошибки с памяти PCM и проведение тест-драйва автомобиля, чтобы выяснить, появляется ли ошибка P0471 снова.
Ремонт или замена закороченных, оборванных или подвергнутых действию коррозии проводов и соединителей.
Замена датчика давления отработавших газов.
Очистка закупоренной трубки, идущей от датчика давления к выпускному коллектору.

Дополнительные комментарии для устранения ошибки P0471

При появлении ошибки P0471 вряд ли возникнут серьезные проблемы с управляемостью автомобиля, однако проблему не стоит игнорировать. Даже если какие-либо явные симптомы отсутствуют, это не означает, что проблемы не существует. При обнаружении данного кода рекомендуется обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Нужна помощь с кодом ошибки P0471?

Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Если вам нужна диагностика машины и цена в Москве оставьте заявку или свяжитесь с консультантом по телефону +7(499)394-47-89

P0471 Датчик давления выхлопных газов вне диапазона / рабочих характеристик

Код неисправности OBD-II Техническое описание

Датчик давления выхлопных газов вне диапазона / рабочих характеристик

Что это значит?

Этот общий диагностический код неисправности силового агрегата / двигателя применяется ко всем двигателям, в которых используются турбокомпрессоры с регулируемым соплом (газ или дизель), начиная примерно с 2005 года на грузовиках Ford, оснащенных дизельными двигателями 6.0 л, всеми двигателями Ford EcoBoost, и в конечном итоге приводит к модели Cummins 6.7 л. 2007 года, 3.0L в модельном ряду Mercedes в 2007 году и недавно здесь Cummins 3.0L с 6 цилиндрами в пикапах Nissan, начиная с 2015 года. Это не значит, что вы не обязательно получите этот код на VW или другой модели.

Этот код строго касается того, что входящий сигнал от датчика давления выхлопных газов не соответствует давлению во впускном коллекторе или давлению окружающего воздуха при включенном ключе. Это может быть неисправность электрической цепи или механическая.

Код P0470 также может присутствовать одновременно с P0470. Единственная разница между этими двумя кодами заключается в том, как долго длится проблема, и в типе электрической / механической проблемы, которая возникает у датчика / цепи / контроллера двигателя. Действия по устранению неисправностей могут различаться в зависимости от производителя, бензина или дизельного топлива, типа датчика давления выхлопных газов и цветов проводов.

Типичный датчик давления выхлопных газов:

Связанные коды неисправностей датчика давления выхлопных газов:

P0470 Цепь датчика «A» давления выхлопных газов
P0472 Низкий показатель датчика «A» давления выхлопных газов
P0473 Высокий показатель датчика давления выхлопных газов «A»
P0474 Неисправность цепи датчика «A» давления выхлопных газов

симптомы

Симптомы кода двигателя P0471 могут включать:

Горит индикатор Check Engine
Отсутствие власти
Невозможно выполнить ручную регенерацию — сожгите сажевый фильтр из сажевого фильтра. Выглядит как каталитический нейтрализатор, но в него вставлены датчики температуры и датчики давления.
Если не удается выполнить регенерацию, в конечном итоге может произойти пуск без проворачивания.

Возможные причины

Обычно причиной установки этого кода являются:

Засорение трубки от выпускного коллектора до датчика давления
Система рециркуляции отработавших газов / впуск воздуха / утечки наддувочного воздуха
Датчик давления выхлопных газов
Возможно, вышел из строя модуль управления трансмиссией (PCM) (маловероятно)

Процедуры диагностики и ремонта

Хорошей отправной точкой всегда является поиск бюллетеня технического обслуживания (TSB) для вашего конкретного автомобиля. У производителя транспортного средства может быть флэш-память / перепрограммирование PCM для решения этой проблемы, и стоит проверить это, прежде чем вы обнаружите, что пошли по длинному / неправильному пути.

Затем найдите датчик давления выхлопных газов на вашем конкретном автомобиле. После обнаружения отсоедините трубку, которая соединяет датчик с выпускным коллектором. Попытайтесь прорваться через это. Если это не удается, попробуйте пропустить через него небольшой кусок проволоки, чтобы удалить углерод, который застрял внутри, вызывая код неисправности, с которым вы столкнулись. Если вы заметили, что из него вылетает довольно много воды, возможно, это была причина кода.

Если трубка чистая и свободная, осмотрите разъемы и проводку. Ищите потертости, потертости, оголенные провода, пятна ожогов или расплавленный пластик. Разъедините разъемы и внимательно осмотрите клеммы (металлические детали) внутри разъемов. Посмотрите, выглядят ли они ржавыми, обгоревшими или, возможно, зеленого цвета по сравнению с обычным металлическим цветом, который вы, вероятно, привыкли видеть. Если требуется очистка клемм, вы можете приобрести очиститель электрических контактов в любом магазине запчастей. Если это невозможно, найдите 91% медицинский спирт и щетку с легкой пластиковой щетиной, чтобы очистить их. После этого дайте им высохнуть на воздухе, возьмите диэлектрический силиконовый компаунд (тот же материал, который они используют для патронов лампочек и проводов свечей зажигания) и поместите туда, где клеммы соприкасаются. Затем убедитесь, что трубка, соединяющая турбокомпрессор с впускным коллектором, не протекает. Осмотрите все соединения труб вокруг турбонагнетателя и впускного коллектора. Затяните все хомуты для шлангов / лент.

Если у вас есть сканирующий прибор, удалите диагностические коды неисправностей из памяти и посмотрите, возвращается ли этот код. Если это не так, то, скорее всего, проблема в подключении.

Если код вернется, нам нужно будет протестировать датчик и связанные с ним цепи. Обычно на датчике давления выхлопных газов имеется 3 провода.

Отсоедините жгут проводов от датчика давления выхлопных газов. С помощью цифрового вольт-омметра (DVOM) проверьте цепь источника питания 5 В, идущую к датчику, чтобы убедиться, что он включен (красный провод к цепи источника питания 5 В, черный провод к хорошему заземлению). Если на датчике 12 вольт, тогда как должно быть 5 вольт, отремонтируйте проводку от PCM к датчику на короткое замыкание на 12 вольт или, возможно, неисправный PCM.

Если это нормально, с DVOM убедитесь, что у вас есть 5 В в сигнальной цепи датчика давления выхлопных газов (красный провод к сигнальной цепи датчика, черный провод к хорошему заземлению). Если на датчике нет 5 вольт, или если вы видите 12 вольт на датчике, отремонтируйте проводку от PCM к датчику, или еще раз, возможно, неисправный PCM.

Если это нормально, проверьте надежность заземления датчика давления выхлопных газов. Подключите контрольную лампу к плюсу аккумуляторной батареи 12 В (красная клемма) и коснитесь другим концом контрольной лампы цепи заземления, идущей к заземлению цепи датчика давления выхлопных газов. Если контрольная лампа не загорается, это указывает на неисправную цепь. Если он загорается, пошевелите жгутом проводов, идущим к каждому датчику, чтобы увидеть, мигает ли контрольная лампа, указывая на прерывистое соединение.

Если все тесты прошли до сих пор, и вы продолжаете получать код P0471, это, скорее всего, указывает на неисправный датчик давления выхлопных газов, хотя отказавший PCM не может быть исключен до тех пор, пока датчик не будет заменен.

Связанные обсуждения DTC

2014 Dodge Ram 6.7 дизель P0299 P0471 P0401У меня есть дизельный додж-баран 2014 6.7 года, и я все время получаю коды P0299 P0471 P0401. Открыл и почистил датчики впуска и солоноид EGR и проходит. Горит mil lemp, нужна помощь. Спасибо…
P0471 Код неисправности 2006 Jeep Grand Cherokee 3.0L V6Здравствуй. Только что присоединился к форуму, и мой старый мозг немного сбит с толку, как эта штука работает. НО у меня возникают проблемы с повторяющимся индикатором неисправности «Проверьте двигатель» на моем 2006 (56) 3.0 л v6 Jeep Grand Cherokee Overlander. Мне удалось найти тему с помощью обычного поиска в Интернете, но теперь я не могу найти…
’97 Civic HX — p0170, p0401, p0471Привет, ребята, последние пару дней выхлоп моего Civic больше походил на Харлей, чем на 4-цилиндровую Хонду. Я взял его в AutoZone, и коды вернулись как: p0170 (неисправность топливной коррекции), p0401 дважды (недостаточный поток EGR) и p0471 (диапазон / производительность датчика давления выхлопных газов). Опять говорю …
P0471 Код Audi A3.Привет всем, искал какие-либо идеи по этому коду неисправности, прежде чем мне придется посетить гараж. P0471 — Датчик давления выхлопных газов, код неисправности цепи и индикатор управления двигателем. На моем 2007 A3 2.0 TDI Quattro S-line. Я не чувствую проблем с производительностью. Казалось, что загорелся, когда в м …
Jeep grand cherokee crd codigos p0299 y p0471Мой jeep grand cherokee crd показывает два кода, один — p0299 и p0471, на которые была проверена цепь турбо давления, турбо было изменено, датчик турбо давления был заменен, турбо вариатор работает, и джип продолжает показывать эти коды и красный свет загорается при выключении двигателя …
2007 Mazda6 P0471 кодЗдравствуй. У меня Mazda 2007 6 года выпуска, двигатель 2.3л с пробегом 85,000 км. Месяц назад загорелся индикатор проверки двигателя, который выдает код P0471 (диапазон / производительность датчика давления выхлопных газов), однако автомобиль никогда не работал лучше. Я связался с дилером Mazda, который сказал мне, что у этого двигателя нет датчика EP, что я подтверждаю…

Нужна дополнительная помощь с кодом p0471?

Если вам все еще нужна помощь по поводу кода неисправности P0471, задайте вопрос в комментариях под этой статьей..

ПРИМЕЧАНИЕ. Эта информация представлена только в информационных целях. Он не предназначен для использования в качестве рекомендаций по ремонту, и мы не несем ответственности за любые действия, которые вы предпринимаете с каким-либо автомобилем. Вся информация на этом сайте защищена авторским правом.

Примечание:

1. Для поиска других кодов неисправностей воспользуйтесь поисковой строкой. Введите свой код неисправности в поле поиска и отправьте поиск.

2. Информация, содержащаяся на этом сайте, представлена исключительно в информационных целях. Мы не несем ответственности за любые действия, предпринятые вами в отношении вашего автомобиля. Если у вас есть какие-либо сомнения относительно ремонта вашего автомобиля, обратитесь к своему техническому специалисту.

Поиск всех кодов ошибок на одном сайте. Расшифровка Кодов ошибок obd2 по маркам автомобилей.

Знайдено кодов ошибок: 1

Код ошибки:

Значение ошибки

Похожие причины кодов

Коды ошибок по маркам автомобилей

Примечание:

Содержание

1
Диапазон/производительность датчика давления выхлопных газов
- 1.1
  Индикатор
- 1.2
  Параметры набора кодов
- 1.3
  Симптомы
- 1.4
  Общие причины
- 1.5
  Распространенный ошибочный диагноз
- 1.6
  Диагностика

Диапазон/производительность датчика давления выхлопных газов

Индикатор

PCM обнаружил ненормальное считывание напряжения (высокое или низкое) из цепи датчика противодавления выхлопной системы. Давление выхлопных газов контролируется в основном в бензиновых и дизельных двигателях с турбонаддувом.

Параметры набора кодов

Противодавление выхлопных газов контролируется датчиком противодавления выхлопных газов. 5-вольтная (максимальная) цепь переменного сопротивления подает входное напряжение на PCM. PCM рассчитывает требуемое противодавление выхлопных газов, используя входные данные от датчика положения дроссельной заслонки, датчика массового расхода воздуха, тахометра и т. Д. Затем фактическое противодавление выхлопных газов сравнивается с требуемым противодавлением выхлопных газов. Изменения, которые превышают рекомендованное производителем противодавление, приводят к сохранению кода неисправности и скоро загорается загорающийся сервисный двигатель.

Симптомы

Если этот код хранится в PCM, регулятор противодавления выхлопных газов может быть отключен. Некоторые модели паркуют регулятор в открытом положении, а некоторые – в закрытом. Симптомы могут включать снижение производительности двигателя из-за недостаточного давления в турбонагнетателе. Конечно, код будет сохранен, и вскоре сервисный двигатель загорится. Другие коды турбокомпрессора/выхлопа могут также сопровождать этот код.

Общие причины

В большинстве случаев этот код вызван забитой трубкой обратного давления и/или датчиком обратного давления выхлопных газов. Тем не менее, технические специалисты также сообщают, что возможна поврежденная и сожженная электропроводка и разъемы. PCM также может быть неисправен, но это маловероятно.

Распространенный ошибочный диагноз

Этот код часто путают с кодом рециркуляции отработавших газов (EGR). Хотя трубка противодавления выхлопных газов может быть расположена рядом с клапаном рециркуляции отработавших газов, этот код должен быть диагностирован совершенно другим способом.

Диагностика

Система противодавления выхлопных газов использует датчик переменной емкости для контроля противодавления выхлопных газов и ввода данных в PCM
PCM рассчитывает требуемую величину противодавления выхлопных газов, учитывая входные данные от различных других датчиков двигателя и управляемости
Противодавление выхлопных газов регулируется с помощью электромагнитного клапана управления вентиляцией противодавления выхлопных газов.
PCM сигнализирует об этом соленоиде, который, в свою очередь, открывает и закрывает, позволяя противодавлению выхлопных газов увеличиваться или уменьшаться по мере необходимости
Фактическое напряжение датчика противодавления выхлопных газов (в зависимости от производителя) сравнивается с рекомендованным производителем напряжением датчика противодавления выхлопных газов.
Если эти два значения не совпадают, код будет сохранен, и система противодавления выхлопных газов может быть отключена.
Если имеются другие коды турбокомпрессора или выхлопа, выполните диагностику и устраните их, прежде чем пытаться диагностировать этот код.
Сканер (или считыватель кода) и цифровой вольт/омметр окажутся наиболее полезными при диагностике этого кода
Для успешной диагностики этого кода может потребоваться несколько инструментов, если утечки из выхлопных газов не обнаружены
Подходящий сканер (или считыватель кодов), цифровой вольт/омметр и руководство по эксплуатации производителя (или эквивалентное) будут наиболее полезны при выполнении успешной диагностики.
Начните с визуального осмотра всей проводки и разъемов
При необходимости отремонтируйте или замените поврежденную, отсоединенную, закороченную или корродированную проводку, разъемы и компоненты.
Всегда проверяйте систему после завершения ремонта, чтобы обеспечить успех.Если вся проводка системы, разъемы и компоненты (включая предохранители) находятся в нормальном рабочем состоянии, подключите сканер (или считыватель кодов) к диагностическому разъему и запишите все сохраненные коды и данные стоп-кадра
Эта информация может быть чрезвычайно полезна при диагностике периодических состояний, которые могли способствовать сохранению этого кода
Продолжите, очистив код и управляя автомобилем, чтобы увидеть, вернется ли он.
Это поможет определить, является ли сбой прерывистым
После того, как коды сброшены, протестируйте автомобиль, чтобы увидеть, возвращается ли код
Если код не может быть немедленно возвращен, у вас может быть прерывистое состояние
Прерывистые состояния могут оказаться довольно сложной задачей для диагностики, и в крайних случаях может потребоваться ухудшение, прежде чем будет поставлен правильный диагноз
Продолжайте, получая данные преобразования обратного давления в напряжение и схемы подключения системы обратного давления выхлопных газов или виды разъемов для вашего автомобиля.
Поместите цифровой вольт/омметр + вперед на проводе датчика опорного напряжения и – вперед на провода заземления
Поместите цифровой вольт/омметр в такое положение, чтобы его можно было прочитать с места водителя.
Заведите автомобиль и наблюдайте за цифровым вольт/омметром во время вращения двигателя
Если обратное давление выхлопных газов увеличивается при увеличении оборотов, проблема может быть прерывистой
Если это так, очистите код и выполните тест-драйв
Если противодавление не меняется с различными уровнями оборотов, подозревайте засоренную трубу обратного давления выхлопных газов и/или датчик
Удалите эти два предмета и тщательно очистите их
Переустановите, сбросьте код и протестируйте автомобиль
Если трубка обратного давления выхлопных газов и датчик не засорены, проверьте наличие напряжения и сигнала заземления на датчике противодавления выхлопных газов.
Если какой-либо сигнал разомкнут, используйте цифровой вольт/омметр для проверки датчика противодавления выхлопных газов и отдельных цепей.
Отключите разъем PCM перед проверкой уровней сопротивления цепи
Отремонтируйте разомкнутую или замкнутую проводку, компоненты или разъемы, если необходимо.
Если показания противодавления выхлопных газов не изменяются в зависимости от оборотов, подозревайте проблему в соленоиде или контуре управления вентиляционным отверстием регулятора выхлопных газов.
Используйте сканер, чтобы активировать электромагнитный клапан управления вентиляцией обратного давления выхлопных газов, одновременно отслеживая фактическое противодавление выхлопных газов, определенное датчиком (-ами) противодавления выхлопных газов.
Если никаких изменений в противодавлении выхлопных газов не происходит при активации электромагнитного клапана регулятора противодавления выхлопных газов, отсоедините электрический разъем и используйте цифровой вольт/омметр, чтобы проверить наличие соответствующих сигналов напряжения и заземления.
Сравните ваши результаты со спецификациями производителя (из руководства по обслуживанию)
Если сигналы напряжения и заземления не совпадают с рекомендациями производителя, отсоедините разъем от РСМ (и других соответствующих контроллеров) и выполните тестирование сопротивления и целостности на всех цепях.
Отремонтируйте или замените разомкнутую или замкнутую проводку, разъемы или компоненты в соответствии с требованиями.
Очистите коды и проведите пробную поездку на автомобиле, чтобы убедиться в успешном ремонте.
Если приемлемое напряжение и сигнал заземления обнаружены в разъеме соленоида управления вентиляционным отверстием регулятора противодавления выхлопных газов, выполните проверку сопротивления самого соленоида.
Сравните ваши результаты со спецификациями производителя и замените соленоид, если он не соответствует
Если электрические цепи и электромагнитный клапан управления противодавлением выхлопных газов соответствуют спецификациям производителя, есть подозрение на неисправность PCM
Имейте в виду, что сбой PCM встречается редко, и для замены потребуется перепрограммирование

Коды ошибок двигателя SSANGYONG ACTYON D20DT(OM664.951) Euro IV, DCM 3.2

Здесь представлен список кодов ошибок блока управления двигателем (DCM 3.2) установленного на автомобиле SSANGYONG ACTYON, выпускаемого с 07.2006 по настоящее время. Буквенное обозначение мотора D20DT (OM664.951 Мерседес), нома токсичности Euro IV.

P0100 Датчик расхода воздуха — неисправность цепи
P0102 Датчик расхода воздуха — низкий уровень в цепи
P0103 Датчик расхода воздуха — высокий уровень в цепи
P0105 Датчик давления наддува — неисправность цепи
P0106 Датчик давления наддува — сигнал высокого давления
P0107 Датчик давления наддува — обрыв / короткое замыкание на массу
P0108 Датчик давления наддува — короткое замыкание
P0109 Датчик давления наддува — сигнал низкого давления
P0110 Датчик температуры воздуха на впуске — неисправность цепи
P0112 Датчик температуры воздуха на впуске (B1) — низкий уровень в цепи
P0113 Датчик температуры воздуха на впуске — неисправность / короткое замыкание
P0115 Датчик температуры охлаждающей жидкости — неисправность цепи
P0117 Датчик температуры охлаждающей жидкости — низкий уровень в цепи
P0118 Датчик температуры охлаждающей жидкости — короткое замыкание
P0120 Датчик положения педали акселератора (канал №1) — неисправность цепи
P0122 Датчик положения педали акселератора (канал №1) — низкий уровень в цепи
P0123 Датчик положения педали акселератора (канал №1) — высокий уровень в цепи
P0147 Невозможна адаптация MDP на холостом ходу
P0148 Невозможна адаптация MDP при движении
P0171 Форсунка №1 — недостаточная величина MDP
P0172 Форсунка №2 — недостаточная величина MDP
P0173 Форсунка №3- недостаточная величина MDP
P0174 Форсунка №4 — недостаточная величина MDP
P0180 Датчик температуры топлива — неисправность
P0182 Датчик температуры топлива — замыкание на массу
P0183 Датчик температуры топлива — короткое замыкание на «+»
P0190 Датчик давления в топливном коллекторе — напряжение питания
P0191 Датчик давления в топливном коллекторе — некорректный сигнал
P0192 Датчик давления в топливном коллекторе — неисправность / обрыв в цепи
P0193 Датчик давления в топливном коллекторе — неисправность / короткое замыкание
P0201 Форсунка №1 — неисправность цепи/обрыв
P0202 Форсунка №2 — неисправность цепи/обрыв
P0203 Форсунка №3 — неисправность цепи/обрыв
P0204 Форсунка №4 — неисправность цепи/обрыв
P0215 Главное реле — неисправность/залипание
P0219 Датчик положения коленчатого вала — малый зазор
P0220 Датчик положения педали акселератора (канал №2) — некорректное напряжение источника питания
P0222 Датчик положения педали акселератора (канал №2) — низкий уровень в цепи
P0223 Датчик положения педали акселератора (канал №2) — короткое замыкание
P0243 Привод VGT — короткое замыкание
P0245 Привод управления турбокомпрессором — неисправность / короткое замыкание
P0246 Привод управления турбокомпрессором — неисправность / короткое замыкание на «+»
P0251 Клапан IMV — неисправность / короткое замыкание
P0253 Клапан IMV — неисправность / короткое замыкание на массу
P0255 Клапан IMV — неисправность / обрыв цепи
P0263 Форсунка №1 — ошибка / баланс
P0266 Форсунка №2 — ошибка / баланс
P0269 Форсунка №3 — ошибка / баланс
P0272 Форсунка №4 — ошибка / баланс
P0325 Датчик детонации 1 — неисправность цепи
P0335 Датчик положения коленчатого вала — неисправность цепи
P0336 Датчик положения коленчатого вала — слишком большой зазор
P0341 Датчик положения распределительного вала — неисправность / синхронизация
P0344 Датчик положения распределительного вала — неисправность
P0372 Датчик положения коленчатого вала — неисправность
P0400 Управляющий клапан EGR — неисправность
P0401 Управляющий клапан EGR — ошибка / низкий уровень
P0402 Клапан EGR — заклинен в открытом положении
P0405 Система EGR, открытое положение — значительное отклонение
P0406 Система EGR, закрытое положение — значительное отклонение
P0407 Сигнал положения клапана EGR — низкий уровень
P0408 Сигнал положения клапана EGR — высокий уровень
P0425 Датчик 1 температуры отработавших газов — обрыв / короткое замыкание
P0426 Датчик 1 температуры отработавших газов — помехи входного сигнала
P0427 Датчик 1 температуры отработавших газов — низкий уровень входного сигнала
P0428 Датчик 1 температуры отработавших газов — высокий уровень входного сигнала
P0429 Датчик 1 температуры отработавших газов — отклик
P0430 Датчик 2 температуры отработавших газов — отклик
P0431 Измеренная температура — слишком низкое значение
P0432 CDPF — чрезмерное накопление сажи
P0435 Датчик 2 температуры отработавших газов — обрыв / короткое замыкание
P0436 Датчик 2 температуры отработавших газов — помехи входного сигнала
P0437 Датчик 2 температуры отработавших газов — низкий уровень входного сигнала
P0438 Датчик 2 температуры отработавших газов — высокий уровень входного сигнала
P0470 Датчик дифференциального давления — максимальный / минимальный выходной сигнал
P0471 Датчик дифференциального давления — некорректное давление
P0475 CDPF — утечка давления
P0483 Электродвигатель вентилятора системы охлаждения — неисправность / короткое замыкание на массу
P0484 Электродвигатель вентилятора системы охлаждения — остановка
P0485 Электродвигатель вентилятора системы охлаждения — перегрузка
P0487 Минимальный угол открытия дроссельной заслонки — ошибка
P0488 Максимальный угол открытия дроссельной заслонки — ошибка
P0488 Дроссельная заслонка — заклинивание
P0530 Система кондиционирования, датчик давления хладагента — неисправность источника питания
P0532 Датчик давления в системе кондиционирования — низкий уровень в цепи
P0533 Система кондиционирования — чрезмерное давление хладагента
P0560 Напряжение аккумуляторной батареи — неисправность
P0562 Бортовое напряжение — низкий уровень
P0563 Бортовое напряжение — высокий уровень
P0571 Выключатель стоп-сигналов — ошибка
P0602 Электронный блок управления — ошибка программирования
P0606 Электронный блок управления двигателем — ошибка системы безопасности
P0608 ABS/ESP — ошибка прошивки
P0611 Нет данных для C3I
P0612 Ошибка данных C3I
P0613 Электронный блок управления АКПП — ошибка прошивки
P0614 Блок управления 4WD — ошибка калибровки
P0618 Калибровки не выполнены
P0619 Калибровки — ошибка выполнения
P062D Форсунка (B1) — неисправность / низкое напряжение
P062E Форсунка (B2) — неисправность / низкое напряжение
P062F Калибровки — ошибка памяти
P0630 Прошивка — не выполнено программирование
P0631 Прошивка — ошибка записи
P0633 Иммобилайзер — неисправность
P0641 Электронный блок управления двигателем, напряжение питания 1 — неисправность (5 В)
P0642 Электронный блок управления двигателем, напряжение питания 1 — неисправность / низкое
напряжение (5 В)
P0643 Электронный блок управления двигателем, напряжение питания 1 — неисправность / высокое
напряжение (5 В)
P0649 Индикатор неисправности — обрыв в цепи
P0650 Индикатор неисправности — короткое замыкание на»+»
P0651 Электронный блок управления двигателем, напряжение питания 2 — неисправность (5 В)
P0652 Электронный блок управления двигателем, напряжение питания 2 — неисправность / низкое
напряжение (5 В)
P0653 Электронный блок управления двигателем, напряжение питания 2 — неисправность / высокое
напряжение (5 В)
P066A Свеча накаливания 1, контроллер — внутренняя неисправность
P066B Свеча накаливания 1, контроллер — короткое замыкание внутренней цепи
P066C Свеча накаливания 2, контроллер — внутренняя неисправность
P066D Свеча накаливания 2, контроллер — короткое замыкание внутренней цепи
P066E Свеча накаливания 3, контроллер — внутренняя неисправность
P066F Свеча накаливания 3, контроллер — короткое замыкание внутренней цепи
P0670 Свеча накаливания, контроллер — некорректное напряжение питания
P0671 Свеча накаливания 3 — неисправность / обрыв в цепи
P0672 Свеча накаливания 4 — неисправность / обрыв в цепи
P0674 Свеча накаливания 1 — неисправность/обрыв в цепи
P0675 Свеча накаливания 2 — неисправность / обрыв в цепи
P067A Свеча накаливания 4, контроллер — внутренняя неисправность
P067B Свеча накаливания 4, контроллер — короткое замыкание внутренней цепи
P0683 Свеча накаливания, контроллер — неисправность связи CAN
P0685 Главное реле — неисправность
P0697 Электронный блок управления двигателем, напряжение питания — неисправность (2,5 В)
P0698 Электронный блок управления двигателем, напряжение питания — неисправность / низкое напряжение
(2,5 В)
P0699 Электронный блок управления двигателем, напряжение питания — неисправность / высокое
напряжение (2,5 В)
P0700 Электронный блок управления АКПП — ошибка сигнала
P0704 Концевой выключатель на педали сцепления — входной сигнал
P0805 Входной сигнал нейтрального положения — неисправность
P1102 Датчик расхода воздуха (HFM) — высокий уровень сигнала
P1103 Датчик расхода воздуха (HFM) — низкий уровень сигнала
P1105 Датчик атмосферного давления — короткое замыкание
P1106 Датчик давления наддува — неисправность
P1107 Датчик атмосферного давления — короткое замыкание / короткое замыкание на массу
P1108 Датчик атмосферного давления — короткое замыкание
P1109 Датчик давления наддува — ошибка инициализации
P110A Сигнал AMF OBD — высокий уровень
P110B Сигнал AMF OBD — низкий уровень
P1115 Датчик температуры охлаждающей жидкости — неисправность
P1120 Датчик положения педали акселератора 1 — неисправность
P1121 Датчик положения педали акселератора (канал №2) — неисправность
P1122 Датчик положения педали акселератора — неисправность / аварийный режим
P1123 Датчик положения педали акселератора — неисправность / режим снижения крутящего момента
P1124 Датчик положения педали акселератора — заедание
P1148 Датчик детонации — ошибка адаптации
P1149 Высокий уровень воды в топливном фильтре
P1170 Ограничение крутящего момента — неисправность / высокий уровень
P1171 Форсунка №1- MDP — неисправность
P1172 Форсунка №2 — MDP — неисправность
P1173 Форсунка №3 — MDP — неисправность
P1174 Форсунка №4 — MDP — неисправность
P1190 Датчик давления в топливном коллекторе — ошибка инициализации
P1191 Слишком медленное нарастание давления
P1192 Датчик давления в топливном коллекторе — ошибка инициализации / низкий уровень
P1193 Датчик давления в топливном коллекторе — ошибка инициализации / высокий уровень
P1201 Форсунка №1 — короткое замыкание
P1202 Форсунка №2 — короткое замыкание
P1203 Форсунка №3 — короткое замыкание
P1204 Форсунка №4 — короткое замыкание
P1234 VGT — функционирование / высокий уровень
P1235 VGT — функционирование
P1252 Клапан IMV — слишком высокое давление
P1253 Давление в топливном коллекторе, минимальное — неисправность / ошибка IMV
P1254 Давление в топливном коллекторе, максимальное — неисправность / ошибка IMV
P1256 Давление в магистрали низкого давления — слишком низкое
P1257 Давление в магистрали низкого давления — слишком высокое
P1258 Давление в магистрали высокого давления — слишком низкое
P1259 Давление в магистрали высокого давления — слишком высокое
P1260 Клапан IMV — слишком высокий ток
P1286 Форсунка №1 — проводка / низкое сопротивление
P1287 Форсунка №1 — проводка / высокое сопротивление
P1288 Форсунка №2 — проводка / низкое сопротивление
P1289 Форсунка №2 — проводка / высокое сопротивление
P1290 Форсунка №3 — проводка / низкое сопротивление
P1291 Форсунка №3 — проводка / высокое сопротивление
P1292 Форсунка №4 — проводка / низкое сопротивление
P1293 Форсунка №4 — проводка / высокое сопротивление
P1405 Э/м клапан системы EGR — замыкание на массу
P1406 Э/м клапан системы EGR — короткое замыкание на»+»
P1407 Система EGR, закрытое положение — ошибка
P1407 Вакуумный модулятор дроссельной заслонки — обрыв в цепи / короткое замыкание
P1409 Клапан EGR — короткое замыкание
P1430 CDPF — превышение допустимого предела накопления сажи
P1432 Режим снижения крутящего момента
P1480 Вентилятор конденсатора 1 — неисправность/обрыв цепи
P1481 Вентилятор конденсатора 1 — неисправность / короткое замыкание
P1482 Вентилятор конденсатора 1 — неисправность / короткое замыкание на массу
P1500 Сигнал скорости автомобиля — ошибка
P1501 Датчик скорости — ошибка прошивки
P1503 Датчик скорости — ошибка входного сигнала
P1526 Вентилятор конденсатора 2 — неисправность / обрыв цепи
P1527 Вентилятор конденсатора 2 — неисправность / короткое замыкание
P1528 Вентилятор конденсатора 2 — неисправность / короткое замыкание на массу
P1530 Нагреватель 1, рабочая цепь — обрыв в цепи
P1531 Нагреватель 1, рабочая цепь — короткое замыкание
P1532 Нагреватель 1, рабочая цепь — замыкание на массу
P1534 Нагреватель 2, рабочая цепь — обрыв в цепи
P1535 Нагреватель 2, рабочая цепь — короткое замыкание
P1536 Нагреватель 2, рабочая цепь — замыкание на массу
P1540 Система кондиционирования — функционирование / обрыв цепи
P1541 Система кондиционирования — функционирование / короткое замыкание
P1542 Система кондиционирования — функционирование / короткое замыкание на массу
P1564 Переключатель системы поддержания скорости, питание — неисправность
P1565 Переключатель системы поддержания скорости (ACCEL) — неисправность
P1566 Переключатель системы поддержания скорости (OFF) — неисправность
P1567 Переключатель системы поддержания скорости (RSM) — неисправность
P1568 Переключатель системы поддержания скорости, при ускорении — неисправность
P1568 Переключатель системы поддержания скорости (DECEL) — неисправность
P1569 Переключатель системы поддержания скорости, при замедлении — неисправность
P1569 Переключатель системы поддержания скорости — неисправность / аварийный режим
P1570 Переключатель системы поддержания скорости — неисправность / сигнал
P1571 Сигнал стоп-сигналов — ошибка
P1572 Сигнал стоп-сигналов — ошибка
P1573 Переключатель системы поддержания скорости — неисправность / короткое замыкание
P1578 Переключатель системы поддержания скорости — неисправность / короткое замыкание в цепи
P1600 Электронный блок управления двигателем — ошибка выключения
P1601 Электронный блок управления двигателем — ошибка
P1602 Электронный блок управления двигателем — ошибка
P1603 Электронный блок управления двигателем — ошибка
P1604 Электронный блок управления двигателем — ошибка
P1605 Электронный блок управления двигателем — ошибка
P1606 Электронный блок управления двигателем — ошибка
P1607 Электронный блок управления двигателем — ошибка отсечки форсунки
P1608 Электронный блок управления двигателем — ошибка
P1614 Электронный блок управления двигателем — ошибка C2I/MDP
P1615 Электронный блок управления двигателем — ошибка
P1616 Электронный блок управления двигателем — ошибка
P1620 Электронный блок управления двигателем — ошибка
P1621 Электронный блок управления двигателем — ошибка
P1622 Электронный блок управления двигателем — ошибка
P162D Форсунка (B2) — неисправность / высокое напряжение
P162E Форсунка (B1) — неисправность / высокое напряжение
P1630 Иммобилайзер — неверный отклик
P1631 Иммобилайзер — неисправность
P1632 Иммобилайзер — неисправность
P1633 Иммобилайзер — неисправность
P1634 Иммобилайзер — неисправность
P1635 Иммобилайзер — нет отклика
P1636 Иммобилайзер — неисправность
P1650 AMF OBD — замыкание на массу
P1657 Управление активными опорами — неисправность/обрыв в цепи
P1658 Управление активными опорами — неисправность / короткое замыкание на»+»
P1659 Управление активными опорами — неисправность / короткое замыкание на массу
P1671 Свеча накаливания 3 — неисправность / короткое замыкание
P1672 Свеча накаливания 4 — неисправность / короткое замыкание
P1674 Свеча накаливания 1 — неисправность / короткое замыкание
P1675 Свеча накаливания 2 — неисправность / короткое замыкание
P1676 Свечи накаливания — ошибка связи
P1677 Свечи накаливания — ошибка контроллера
P1678 Свечи накаливания — неисправность / обрыв в цепи
P1679 Свечи накаливания — неисправность / короткое замыкание
P1680 Свечи накаливания — неисправность / короткое замыкание на массу
P1683 Свеча накаливания, контроллер — неисправность связи CAN
P2100 Привод дроссельной заслонки — короткое замыкание в цепи
P2101 Привод дроссельной заслонки — замыкание на массу
P2102 Привод дроссельной заслонки — короткое замыкание
P2103 Привод дроссельной заслонки — короткое замыкание на»+»
P2104 Привод дроссельной заслонки — перегрев
P213B Управление приводом дроссельной заслонки — неисправность
P213C Сигнал дроссельной заслонки — низкий уровень
P213D Сигнал дроссельной заслонки — высокий уровень
P242F Предупреждение — интервал замены фильтра CDPF
P2671 Свеча накаливания 3 — короткое замыкание на»+»
P2672 Свеча накаливания 4 — короткое замыкание на»+»
P2674 Свеча накаливания 1 — короткое замыкание на»+»
P2675 Свеча накаливания 2 — короткое замыкание на»+»
P3040 Электронный блок управления — внутренняя неисправность
P3041 Электронный блок управления — внутренняя неисправность

Автор темы

Павел.ru: Ветром занесло; Всего сообщений: 3; Зарегистрирован: 10.03.2015; Откуда: Москва; Авто: Виано, CDI-3.0 204л.с. 2008. Вито, CDI-109. 2.2 2005.; Возраст: 42

Ошибка P0471 В чем дело?

Загорается «чек» ошибка P0471, сбрасываю, опять чрез некоторое время «чек» P0471 Сажевый удален,программа установлена, до удаления сажевика было тоже самая ошибка P0471, иногда добавлялась P0473, поменял датчик давления A 007 153 43 28 -4000руб., почистил канал датчика в двигатели, не помогло. Иногда двигатель на холодную пропадает тяга, глуши-завожу все окей но чек горит. Что делать, помогите!!! Виано-3.0л.

Serghio: Модератор; Всего сообщений: 1179; Зарегистрирован: 17.01.2013; Откуда: Кострома; Авто: V6 черный на черном; Возраст: 39

Re: Ошибка P0471 В чем дело?

Сообщение

Serghio » 11 мар 2015, 10:38

Ошибку нам самим расшифровать?

BeGa: Пустил корни; Всего сообщений: 1121; Зарегистрирован: 16.03.2014; Откуда: Севастополь; Авто: vito 639

Re: Ошибка P0471 В чем дело?

Сообщение

BeGa » 11 мар 2015, 11:06

каким прибором делали диагностику?

Serghio: Модератор; Всего сообщений: 1179; Зарегистрирован: 17.01.2013; Откуда: Кострома; Авто: V6 черный на черном; Возраст: 39

Re: Ошибка P0471 В чем дело?

Сообщение

Serghio » 11 мар 2015, 11:28

BeGa, по видимому калькулятором, раз даже без расшифровки.

Автор темы

Павел.ru: Ветром занесло; Всего сообщений: 3; Зарегистрирован: 10.03.2015; Откуда: Москва; Авто: Виано, CDI-3.0 204л.с. 2008. Вито, CDI-109. 2.2 2005.; Возраст: 42

Re: Ошибка P0471 В чем дело?

Сообщение

Павел.ru » 11 мар 2015, 22:51

Код ошибки p0471-Неправильный показатель / не отрегулирован датчик давления выхлопных газов. OBD2 блютуз адаптер, телефон.
И компьютерная программа для мерседеса в сервисе, смотрите фото:

Serghio: Модератор; Всего сообщений: 1179; Зарегистрирован: 17.01.2013; Откуда: Кострома; Авто: V6 черный на черном; Возраст: 39

Re: Ошибка P0471 В чем дело?

Сообщение

Serghio » 11 мар 2015, 23:02

Ну судя по фото, то нужно «прозвонить» прововодку и сам датчик, откройте дальше ошибку там покажет методы проверки и какие показания при этом д.б.

По сервоприводу турбины, попробуйте промыть эл.разъем, бензином или ацетоном, предварительно достав оттуда резинку.

Fluidov: Ветром занесло; Всего сообщений: 1; Зарегистрирован: 21.09.2015; Откуда: Moscow; Авто: Mercedes xxx

Re: Ошибка P0471 В чем дело?

Сообщение

Fluidov » 21 сен 2015, 14:41

Проблему решили?

Автор темы

Павел.ru: Ветром занесло; Всего сообщений: 3; Зарегистрирован: 10.03.2015; Откуда: Москва; Авто: Виано, CDI-3.0 204л.с. 2008. Вито, CDI-109. 2.2 2005.; Возраст: 42

Re: Ошибка P0471 В чем дело?

Сообщение

Павел.ru » 27 фев 2016, 00:14

Проблема решена, (долго мучился, поменял два датчика, в этом-же сервисе, где вырезал сажевый, переустанавливали программу и нечего не получалось). Как позже выяснилось: Когда вырезали сажевый фильтр, прошили новую программу для двигателя с ошибкой, хорошие люди из «Спринт авто» посоветовали, приехать в тот сервис где удаляли сажевый. Тщательно программу проверили и нашли ошибку в программе (какую-то маску под сети не правильно прописали). Поправили, закачали поправленную программу и чек пропал и номер ошибки пропал. Теперь полет нормальный.

Fialca84: Ветром занесло; Всего сообщений: 5; Зарегистрирован: 25.02.2019; Откуда: Франция, Париж; Авто: Mercedes vito 113 cdi om651 2012 год

Re: Ошибка P0471 В чем дело?

Сообщение

Fialca84 » 25 фев 2019, 19:58

Доброе время суток,
Появилась ошыбка p0471, ошыбка постоянная.
Был заменен датчик давления на новый, изменении нет.
Чек горит через раз, стираю ошыбку чек гаснет, но двигатель не наберает больше 3000 об. Глушу двигатель, заново запускаю и наченает наберать обороты.
Проводку на датчик прозвонил от фишки до эбу, обрыва нет!
Куда копать? Помогите пожалуста, мучаюсь уже месяц.

Отправлено спустя 1 минуту 22 секунды:

vbort18: Плодоношу; Всего сообщений: 4326; Зарегистрирован: 01.10.2011; Откуда: удмуртия; Авто: LT35 2006 AVR МБ СПРИНТЕР 2005 611; Возраст: 51

Re: Ошибка P0471 В чем дело?

Сообщение

vbort18 » 25 фев 2019, 20:33

чем читаете?

Артем дизелист: Пустил корни; Всего сообщений: 1979; Зарегистрирован: 25.04.2016; Детей: 2; Профессия: Моторист,топливщик, и т.д. диагностика.; Откуда: Москва. ул. Подольских курсантов владение 22; Авто: С204-2.0, GLK-3.0; Возраст: 46

Re: Ошибка P0471 В чем дело?

Сообщение

Артем дизелист » 26 фев 2019, 17:51

Fialca84: ↑25 фев 2019, 20:00
Доброе время суток,
Появилась ошыбка p0471, ошыбка постоянная.
Был заменен датчик давления на новый, изменении нет.
Чек горит через раз, стираю ошыбку чек гаснет, но двигатель не наберает больше 3000 об. Глушу двигатель, заново запускаю и наченает наберать обороты.
Проводку на датчик прозвонил от фишки до эбу, обрыва нет!
Куда копать? Помогите пожалуста, мучаюсь уже месяц.

Отправлено спустя 1 минуту 22 секунды:
Screenshot_20190225-174058_MotorData OBD.jpg

На диагностику подъехать не хотите? — дешевле будет чем менять все подряд!

rig: Расцвёл; Всего сообщений: 2194; Зарегистрирован: 12.09.2009; Лучшие Ответы: 1; Детей: 3; Профессия: электрик; Откуда: Екатеринбург; Авто: Viano 2012; Возраст: 50

Re: Ошибка P0471 В чем дело?

Сообщение

rig » 26 фев 2019, 17:59

предположу что сажевикккатализатор забился

Чудес не бывает

Fialca84: Ветром занесло; Всего сообщений: 5; Зарегистрирован: 25.02.2019; Откуда: Франция, Париж; Авто: Mercedes vito 113 cdi om651 2012 год

Re: Ошибка P0471 В чем дело?

Сообщение

Fialca84 » 26 фев 2019, 18:47

Спасибо за ответ, а как проверить сажевик /катализатор?

Артем дизелист: Пустил корни; Всего сообщений: 1979; Зарегистрирован: 25.04.2016; Детей: 2; Профессия: Моторист,топливщик, и т.д. диагностика.; Откуда: Москва. ул. Подольских курсантов владение 22; Авто: С204-2.0, GLK-3.0; Возраст: 46

Re: Ошибка P0471 В чем дело?

Сообщение

Артем дизелист » 26 фев 2019, 21:10

Fialca84: ↑26 фев 2019, 18:47
Спасибо за ответ, а как проверить сажевик /катализатор?

По данным через диагностику

Отправлено спустя 1 минуту 46 секунд:
Вы бы хоть обозначили какой у вас двигатель…

rig: Расцвёл; Всего сообщений: 2194; Зарегистрирован: 12.09.2009; Лучшие Ответы: 1; Детей: 3; Профессия: электрик; Откуда: Екатеринбург; Авто: Viano 2012; Возраст: 50

Re: Ошибка P0471 В чем дело?

Сообщение

rig » 26 фев 2019, 21:33

Fialca84: ↑26 фев 2019, 18:47
как проверить

если выхлоп идет пульсациямитактами то норм, либо ослабить выход с турбины с горячей стороны и если все газы пойдут туда то забит, если через выхлоп то норм.

Чудес не бывает

Источник

Ошибка P0471 — Датчик давления отработавших газов — диапазон/производительность

Определение кода ошибки P0471
Что означает ошибка P0471
Причины возникновения ошибки P0471
Каковы симптомы ошибки P0471?
Как механик диагностирует ошибку P0471?
- Общие ошибки при диагностировании кода P0471
Насколько серьезной является ошибка P0471?
Какой ремонт может исправить ошибку P0471?
- Дополнительные комментарии для устранения ошибки P0471

Определение кода ошибки P0471

Ошибка P0471 указывает на наличие проблемы, связанной с датчиком давления отработавших газов.

Что означает ошибка P0471

Причины возникновения ошибки P0471

Наиболее распространенными причинами возникновения ошибки P0471 являются:

Неисправность датчика давления отработавших газов.
Закупорка трубки, идущей от датчика давления к выпускному коллектору.
Неисправность системы рециркуляции отработавших газов.
В редких случаях, неисправность модуля управления АКПП (PCM).

Каковы симптомы ошибки P0471?

Как механик диагностирует ошибку P0471?

Общие ошибки при диагностировании кода P0471

Насколько серьезной является ошибка P0471?

Какой ремонт может исправить ошибку P0471?

Для устранения ошибки P0471 может потребоваться:

Проверка наличия кода ошибки с помощью сканера OBD-II, очистка кода ошибки с памяти PCM и проведение тест-драйва автомобиля, чтобы выяснить, появляется ли ошибка P0471 снова.
Ремонт или замена закороченных, оборванных или подвергнутых действию коррозии проводов и соединителей.
Замена датчика давления отработавших газов.
Очистка закупоренной трубки, идущей от датчика давления к выпускному коллектору.

Дополнительные комментарии для устранения ошибки P0471

Нужна помощь с кодом ошибки P0471?

Техническое описание и расшифровка ошибки P0471

Действия по устранению неполадок могут различаться в зависимости от производителя, бензина или дизельного топлива. А также типа датчика давления выхлопных газов и цветов проводов.

Симптомы неисправности

Также они могут проявляться как:

Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
Падение мощности двигателя.
Может отключиться регулятор давления отработавших газов.

При появлении ошибки P0471 серьезных проблем с управляемостью автомобиля возникнуть не должно. Однако неисправность не стоит игнорировать, ее рекомендуется устранить как можно скорее.

Причины возникновения ошибки

Код P0471 может означать, что произошла одна или несколько следующих проблем:

Засорение в трубке, идущей от датчика давления к выпускному коллектору.
Неисправность системы рециркуляции отработавших газов (утечки воздуха).
Вышел из строя датчик давления выхлопных газов
В редких случаях, может выйти из строя модуль управления трансмиссией (PCM).

Как устранить или сбросить код неисправности P0471

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0471:

Сначала подключите сканер OBD-II к бортовому компьютеру автомобиля и считайте все сохраненные данные и коды ошибок.
Затем очистите коды ошибок с памяти PCM и проведите тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0471 снова.
Если код ошибки появиться снова, убедитесь в наличии проблемы и продолжите диагностирование.

Диагностика и решение проблем

Если при прохождении всех тестов все равно высвечивается код P0471, это, скорее всего указывает на неисправный датчик давления выхлопных газов. Но отказавший PCM модуль тоже не может быть исключен до тех пор, пока датчик не будет заменен.

На каких автомобилях чаще встречается данная проблема

Audi (Ауди а3, Ауди q7)
BMW
Dodge (Додж Рам)
Honda (Хонда Цивик)
Kia
Mazda (Мазда 6)
Mercedes (Мерседес Спринтер)
Peugeot
Porsche
Renault (Рено Дастер)
Ssangyong (Саньенг Актион)
Volkswagen (Фольксваген Крафтер, Транспортер)

Видео

Источник

Узнать наличие наличие деталей, их цену и совершить покупку — вы можете, перейдя в пункт меню Каталог;
задать вопрос вы можете в пункте меню Контакты.

Коды диагностики неисправностей (DTC) ECU (дизель)
P0100: Неисправность датчика массового расхода воздуха (HFM)
P0102: Низкий уровень сигнала датчика HFM (обрыв в цепи)
P0103: Высокий уровень сигнала датчика HFM (короткое замыкание)
P0105: Неисправность цепи питания датчика давления наддува
P0105: Неисправность цепи питания датчика температуры охлаждающей жидкости
P0106: Высокий уровень сигнала датчика давления наддува
P0106: Короткое замыкание в цепи датчика давления наддува
P0107: Обрыв в цепи датчика давления наддува / замыкание на «массу»
P0109: Низкий уровень сигнала датчика давления наддува
P0110: Неисправность цепи датчика температуры воздуха на впуске — неисправность цепи питания
P0112: Неисправность цепи датчика температуры воздуха на впуске — обрыв в цепи
P0113: Неисправность цепи датчика температуры воздуха на впуске — короткое замыкание
P0117: Неисправность цепи питания датчика температуры охлаждающей жидкости — обрыв в цепи
P0118: Неисправность цепи питания датчика температуры охлаждающей жидкости — короткое замыкание
P0120: Неисправность цепи питания датчика №1 положения педали акселератора
P0122: Неисправность датчика №1 положения педали акселератора — обрыв в цепи
P0123: Неисправность датчика №1 положения педали акселератора — короткое замыкание
P0147: Невозможно определить MDP на оборотах холостого хода
P0148: Невозможно определить MDP в рабочем режиме
P0171: Недостаточное MDP форсунки №1
P0172: Недостаточное MDP форсунки №2
P0173: Недостаточное MDP форсунки №3
P0174: Недостаточное MDP форсунки №4
P0175: Недостаточное MDP форсунки №5
P0180: Неисправность датчика температуры топлива
P0182: Датчик температуры топлива — замыкание на «массу»
P0183: Датчик температуры топлива — замыкание на +АКБ
P0190: Неисправность цепи питания датчика давления в топливной рампе
P0191: Ошибка сигнала датчика давления топлива в топливной рампе
P0192: Неисправность датчика давления в топлива топливной рампе — обрыв
P0193: Неисправность датчика давления в топлива топливной рампе — короткое замыкание
P0201: Форсунка №1 — обрыв в цепи
P0202: Форсунка №2 — обрыв в цепи
P0203: Форсунка №3 — обрыв в цепи
P0204: Форсунка №4 — обрыв в цепи
P0205: Форсунка №5 — обрыв в цепи
P0215: Неисправность главного реле — залипание/подгорание контактов
P0219: Слишком малый зазор датчика угла поворота коленчатого вала
P0220: Неисправность цепи питания датчика №2 положения педали акселератора
P0222: Неисправность датчика №2 положения педали акселератора — обрыв в цепи
P0223: Неисправность датчика №2 положения педали акселератора — короткое замыкание
P0243: Короткое замыкание в цепи привода турбонагнетателя VGT
P0245: Неисправность в цепи привода турбонагнетателя — короткое замыкание
P0246: Неисправность в цепи привода турбонагнетателя — замыкание на +АКБ
P0251: Неисправность цепи управления IMV-клапаном — короткое замыкание
P0253: Неисправность цепи управления IMV-клапаном — замыкание на массу
P0255: Неисправность цепи управления IMV-клапаном — обрыв цепи
P0263: Ошибка коррекции величины подачи форсунки №1
P0266: Ошибка коррекции величины подачи форсунки №2
P0269: Ошибка коррекции величины подачи форсунки №3
P0272: Ошибка коррекции величины подачи форсунки №4
P0275: Ошибка коррекции величины подачи форсунки №5
P0325: Неисправность акселерометра (датчика детонации) №1
P0325: Неисправность акселерометра (датчика детонации) №1
P0335: Отсутствие сигналов угла поворота коленчатого вала
P0336: Слишком большой зазор датчика угла поворота коленчатого вала
P0341: Неисправность датчика положения распределительного вала (нарушение синхронизации)
P0344: Неисправность датчика положения распределительного вала
P0372: Неисправность датчика положения коленчатого вала
P0400: Неисправность регулирующего клапана системы рециркуляции отработавших газов (EGR)
P0401: Неисправность регулирующего клапана системы EGR (Низкий уровень)
P0402: Залипание клапана системы EGR в открытом положении
P0405: Значительное отклонение сигнала положения клапана системы EGR в открытом положении
P0405: Неисправность электромагнитного клапана системы рециркуляции отработавших газов (EGR) — замыкание на массу
P0406: Значительное отклонение сигнала положения клапана системы EGR в закрытом положении
P0406: Неисправность электромагнитного клапана системы рециркуляции отработавших газов (EGR) — замыкание на +АКБ
P0407: Низкий уровень сигнала положения клапана системы EGR
P0408: Высокий уровень сигнала положения клапана системы EGR
P0425: Датчик температуры №1 – разомкнут / замкнут
P0426: Датчик температуры №1 – Шум входного сигнала
P0427: Датчик температуры №1 – низкое входное напряжение
P0428: Датчик температуры №1 – высокое входное напряжение
P0429: Датчик температуры №1 – Слабый сигнал обратной связи
P0430: Датчик температуры №2 – Слабый сигнал обратной связи
P0431: Показание температуры DOC – Слишком низкое
P0432: CDPF – Превышение объемов отложений сажи
P0435: Датчик температуры №2 – разомкнут / замкнут
P0436: Датчик температуры №2 – Шум входного сигнала
P0437: Датчик температуры №2 – низкое входное напряжение
P0438: Датчик температуры №2 – высокое входное напряжение
P0470: Дифференциальный датчик давления – макс. / мин. вых. сигнал
P0471: Дифференциальный датчик давления – неправильное показание дифференциального давления
P0475: CDPF – разгерметизация
P0480: Неисправность электрического вентилятора с ШИМ-регулированием (обрыв цепи) (только для модели D27DTP (POWER UP))
P0481: Неисправность электрического вентилятора с ШИМ-регулированием (замыкание на +АКБ) (только для модели D27DTP (POWER UP))
P0482: Неисправность электрического вентилятора с ШИМ-регулированием (замыкание на массу) (только для модели D27DTP (POWER UP))
P0483: Замыкание двигателя вентилятора с ШИМ-регулированием на массу
P0484: Двигатель вентилятора ШИМ-регулированием заторможен
P0485: Перегрузка двигателя вентилятора ШИМ- регулированием
P0487: Неверное значение сигнала максимального закрытия дроссельной заслонки
P0487: Неверное значение сигнала максимального открытия дроссельной заслонки
P0488: Дроссельный клапан – Заклинивание
P0530: Неисправность в цепи питания датчика давления хладагента кондиционера
P0532: Короткое замыкание датчика давления хладагента кондиционера
P0533: Избыточное давление хладагента кондиционера
P0560: Неисправность аккумуляторной батареи
P0562: Низкое напряжение аккумуляторной батареи
P0563: Высокое напряжение аккумуляторной батареи
P0571: Неисправность выключателя стоп-сигналов
P0602: Ошибка кодирования датчика скорости автомобиля
P0606: Неисправность системы защиты ECU
P0608: Ошибка кодирования блока управления трансмиссией (TCU)
P0608: Ошибка кодирования системы ABS/ESP
P0611: Отсутствие данных для C3I
P0612: Внутренняя ошибка данных C3I
P0614: Ошибка кодирования блока управления раздаточной коробкой (TCCU)
P0618: Не выполнена мультикалибровка
P0618: Ошибка выполнения мультикалибровки
P062D: Неисправность в цепи форсунок 1-го ряда — низкий уровень напряжения (ранее P1611)
P062E: Неисправность в цепи форсунок 2-го ряда — низкий уровень напряжения (ранее P1618)
P062F: Ошибка памяти мультикалибровки
P0630: Не выполнено кодирование варианта
P0631: Ошибка записи кодирования варианта
P0633: Неисправность иммобилайзера
P0641: Неисправность в цепи питания 1 ECU (5В)
P0642: Неисправность в цепи питания 1 ECU — низкое напряжение (5В)
P0643: Неисправность в цепи питания 1 ECU — высокое напряжение (5В)
P0649: Обрыв цепи сигнальной лампы системы диагностики
P0650: Замыкание цепи сигнальной лампы системы диагностики на +АКБ
P0651: Неисправность в цепи питания 2 ECU (5В)
P0652: Неисправность в цепи питания 2 ECU — низкое напряжение (5В)
P0653: Неисправность в цепи питания 2 ECU — высокое напряжение (5В)
P066A: Внутренняя неисправность контроллера свечи накаливания №1
P066B: Внутреннее короткое замыкание в контроллере свечи накаливания №1
P066D: Внутреннее короткое замыкание в контроллере свечи накаливания №2
P066E: Внутренняя неисправность контроллера свечи накаливания №3
P066F: Внутреннее короткое замыкание в контроллере свечи накаливания №3
P066С: Внутренняя неисправность контроллера свечи накаливания №2
P0670: Нарушение питания контроллера свечи накаливания
P0671: Неисправность свечи накаливания №3 — обрыв
P0672: Неисправность свечи накаливания №4 — обрыв
P0673: Неисправность свечи накаливания №5 — обрыв
P0674: Неисправность свечи накаливания №1 — обрыв
P0675: Неисправность свечи накаливания №2 — обрыв
P0678: Неисправность свечи накаливания — обрыв
P067A: Внутренняя неисправность контроллера свечи накаливания №4
P067B: Внутреннее короткое замыкание в контроллере свечи накаливания №4
P067D: Внутреннее короткое замыкание в контроллере свечи накаливания №5
P067С: Внутренняя неисправность контроллера свечи накаливания №5
P0683: Нарушение связи по шине CAN с контроллером свечи накаливания
P0685: Неисправность главного реле
P0697: Неисправность в цепи питания ECU (2.5В)
P0698: Неисправность в цепи питания ECU — низкое напряжение (2.5В)
P0699: Неисправность в цепи питания ECU — высокое напряжение (2.5В)
P0700: Ошибка сигнала блока TCU
P0704: Неисправность датчика включения сцепления
P0805: Ошибка входного сигнала нейтрального положения (только для модели D27DT M/T)
P1102: Датчик HFM — Высокое значение характеристики (Только для модели D27DT)
P1103: Датчик HFM — Низкое значение характеристики (только для модели D27DT)
P1105: Короткое замыкание в цепи датчика атмосферного давления
P1106: Неисправность датчика давления наддува
P1107: Замыкание в цепи / замыкание на «массу» датчика атмосферного давления
P1108: Короткое замыкание в цепи датчика атмосферного давления
P1109: Ошибка инициализации датчика давления наддува
P110A: Высокий уровень сигнала AMF OBD
P110В: Низкий уровень сигнала AMF OBD
P1115: Неисправность датчика температуры охлаждающей жидкости (ОЖ)
P1120: Неисправность датчика №1 положения педали акселератора
P1121: Неисправность датчика №2 положения педали акселератора
P1122: Неисправность датчика положения педали акселератора — (аварийный режим)
P1123: Неисправность датчика положения педали акселератора — (режим ограничения крутящего момента)
P1124: Неисправность датчика положения педали акселератора — Залипание
P1148: Ошибка распознавания датчика детонации
P1149: Высокий уровень воды в топливном фильтре
P1170: Нарушение корректировки крутящего момента — Высокий уровень
P1171: Неисправность MDP форсунки №1
P1172: Неисправность MDP форсунки №2
P1173: Неисправность MDP форсунки №3
P1174: Неисправность MDP форсунки №4
P1175: Неисправность MDP форсунки №5
P1190: Ошибка начального сигнала датчика давления в топливной рампе
P1191: Слишком медленное нарастание давления топлива в системе
P1192: Ошибка начального сигнала датчика давления в топливной рампе — Низкий уровень
P1193: Ошибка начального сигнала датчика давления в топливной рампе — Высокий уровень
P1201: Короткое замыкание в цепи форсунки №1
P1202: Короткое замыкание в цепи форсунки №2
P1203: Короткое замыкание в цепи форсунки №3
P1204: Короткое замыкание в цепи форсунки №4
P1205: Короткое замыкание в цепи форсунки №5
P1234: Неисправность VGT (Высокий уровень)
P1235: Неисправность VGT
P1252: Слишком высокое давление IMV
P1253: Нарушение регулирования минимального давления в топливной рампе (неисправность впускного дозирующего клапана (IMV))
P1254: Нарушение регулирования максимального давления в топливной рампе (неисправность впускного дозирующего клапана (IMV))
P1256: Слишком низкое давление подачи топлива в топливную рампу
P1257: Слишком высокое давление подачи топлива в топливную рампу
P1258: Низкий уровень высокого давления подачи топлива в топливную рампу
P1259: Слишком высокий уровень высокого давления подачи топлива в топливную рампу
P1260: Избыточный ток клапана IMV
P1286: Низкое сопротивление жгута проводки форсунки №1
P1287: Высокое сопротивление жгута проводки форсунки №1
P1288: Низкое сопротивление жгута проводки форсунки №2
P1289: Высокое сопротивление жгута проводки форсунки №2
P1290: Низкое сопротивление жгута проводки форсунки №3
P1291: Высокое сопротивление жгута проводки форсунки №3
P1292: Низкое сопротивление жгута проводки форсунки №4
P1293: Высокое сопротивление жгута проводки форсунки №4
P1294: Низкое сопротивление жгута проводки форсунки №5
P1295: Высокое сопротивление жгута проводки форсунки №5
P1407: Нарушение закрытого положения клапана системы EGR
P1409: Короткое замыкание клапана системы EGR
P1430: CDPF – Отложение сажи сверх предела
P1432: Работа в режиме ограничения крутящего момента
P1480: Неисправность вентилятора №1 конденсатора — обрыв в цепи
P1481: Неисправность вентилятора №1 конденсатора — короткое замыкание
P1482: Неисправность цепи №1 вентилятора кондиционера — замыкание на массу
P1500: Ошибка измерения скорости автомобиля
P1501: Ошибка кодирования варианта (датчика скорости автомобиля)
P1503: Ошибка входного сигнала датчика скорости автомобиля
P1526: Неисправность в цепи вентилятора №2 конденсатора — обрыв в цепи
P1527: Неисправность в цепи вентилятора №2 конденсатора — короткое замыкание
P1528: Неисправность цепи №2 вентилятора конденсатора — замыкание на массу
P1530: Неисправность в цепи нагревателя №1 — обрыв
P1531: Неисправность в цепи нагревателя №1 — короткое замыкание
P1532: Неисправность в цепи нагревателя №1 — замыкание на массу
P1534: Неисправность в цепи нагревателя №2 — обрыв
P1535: Неисправность в цепи нагревателя №2 — короткое замыкание
P1536: Неисправность в цепи нагревателя №2 — замыкание на массу
P1540: Неисправность рабочего контура кондиционера воздуха — обрыв в цепи
P1541: Неисправность рабочего контура кондиционера воздуха — короткое замыкание
P1542: Неисправность рабочего контура кондиционера воздуха — замыкание на «массу»
P1564: Неисправность выключателя круиз-контроля (питание)
P1565: Неисправность выключателя круиз-контроля (ускорение)
P1566: Неисправность выключателя круиз-контроля (ВЫКЛ)
P1567: Неисправность выключателя круиз-контроля (возврат)
P1568: Неисправность выключателя круиз-контроля (замедление)
P1568: Неисправность выключателя круиз-контроля (при ускорении)
P1569: Неисправность выключателя круиз-контроля (безопасность)
P1569: Неисправность выключателя круиз-контроля (при замедлении)
P1570: Неисправность выключателя круиз-контроля (сигнал)
P1571: Неисправность лампы стоп-сигнала
P1572: Неисправность лампы стоп-сигнала
P1573: Неисправность выключателя круиз-контроля (короткое замыкание)
P1578: Неисправность выключателя круиз-контроля (короткое замыкание)
P1600: Неисправность выключения ECU
P1601: Неисправность ECU
P1602: Неисправность ECU
P1603: Неисправность ECU
P1604: Неисправность ECU
P1605: Неисправность ECU
P1606: Неисправность ECU
P1607: Сбой сигнала ECU на закрытие форсунки
P1608: Неисправность ECU
P1614: Неисправность ECU C2I/Ошибка MDP
P1615: Неисправность ECU
P1616: Неисправность ECU
P1620: Неисправность ECU
P1621: Неисправность ECU
P1622: Неисправность ECU
P162D: Неисправность в цепи форсунок 2-го ряда — высокий уровень напряжения (ранее P1612)
P162E: Неисправность в цепи форсунок 1-го ряда — высокий уровень напряжения (ранее P1619)
P1630: Ошибка ответа иммобилайзера
P1631: Неисправность иммобилайзера
P1632: Неисправность иммобилайзера
P1633: Неисправность иммобилайзера
P1634: Неисправность иммобилайзера
P1635: Ошибка ответа иммобилайзера
P1636: Неисправность иммобилайзера
P1650: Замыкание на массу AMF OBD
P1657: Неисправность в системе контроля опор двигателя (обрыв в цепи)
P1658: Неисправность в системе контроля опор двигателя (замыкание на +АКБ)
P1659: Неисправность в системе контроля опор двигателя (замыкание на массу)
P1671: Неисправность свечи накаливания №3 — короткое замыкание
P1672: Неисправность свечи накаливания №4 — короткое замыкание
P1673: Неисправность свечи накаливания №5 — короткое замыкание
P1674: Неисправность свечи накаливания №1 — короткое замыкание
P1675: Неисправность свечи накаливания №2 — короткое замыкание
P1676: Неисправность в цепи свечи накаливания
P1677: Неисправность контроллера свечи накаливания
P1679: Неисправность свечи накаливания — короткое замыкание
P1680: Неисправность в цепи свечи накаливания — замыкание на «массу»
P1683: Нарушение связи по шине CAN с контроллером свечи накаливания
P2100: Короткое замыкание в цепи привода дроссельной заслонки
P2101: Замыкание на массу в цепи привода дроссельной заслонки
P2102: Короткое замыкание в цепи привода дроссельной заслонки
P2103: Короткое замыкание в цепи аккумулятора привода дроссельной заслонки
P2104: Перегрев привода дроссельной заслонки
P213B: Ненормальное управление дроссельной заслонкой
P213C: Низкий уровень сигнала управления дроссельной заслонкой
P213D: Высокий уровень сигнала управления дроссельной заслонкой
P242F: Замените фильтр CDPF – Предупреждение
P2671: Короткое замыкание свечи накаливания №3 (АКБ)
P2672: Короткое замыкание свечи накаливания №4 (АКБ)
P2673: Короткое замыкание свечи накаливания №5 (АКБ)
P2674: Короткое замыкание свечи накаливания №1 (АКБ)
P2675: Короткое замыкание свечи накаливания №2 (АКБ)
P3040: Внутренняя неисправность ECU
P3041: Внутренняя неисправность ECU

вверх

P0100 Неисправность датчика массового расхода воздуха (HFM)
– Отсутствие напряжения питания. • Проверить внешнее напряжение питания. • Проверить жгут проводов датчика на обрыв в цепи, замыкание, нарушение контакта. – Зависимость выходного напряжения от фактического массового расхода воздуха • -20 кг/ч: 0,47 В • 0 кг/ч: 0,99 В • 10 кг/ч: 1,2226 ~ 1,2398 В • 15 кг/ч: 1,3552 ~ 1,3778 В • 30 кг/ч: 1,6783 ~ 1,7146 В • 60 кг/ч: 2,1619 ~ 2,2057 В • 120 кг/ч: 2,7215 ~ 2,7762 В • 250 кг/ч: 3,4388 ~ 3,5037 В • 370 кг/ч: 3,8796 ~ 3,9511 В • 480 кг/ч: 4,1945 ~ 4,2683 В • 640 кг/ч: 4.5667 ~ 4.6469 В – При необходимости заменить ECU.

P0100 Неисправность датчика массового расхода воздуха (HFM)

– Отсутствие напряжения питания.
• Проверить внешнее напряжение питания.
• Проверить жгут проводов датчика на обрыв в цепи, замыкание, нарушение контакта.
– Зависимость выходного напряжения от фактического массового расхода воздуха
• -20 кг/ч: 0,47 В
• 0 кг/ч: 0,99 В
• 10 кг/ч: 1,2226 ~ 1,2398 В
• 15 кг/ч: 1,3552 ~ 1,3778 В
• 30 кг/ч: 1,6783 ~ 1,7146 В
• 60 кг/ч: 2,1619 ~ 2,2057 В
• 120 кг/ч: 2,7215 ~ 2,7762 В
• 250 кг/ч: 3,4388 ~ 3,5037 В
• 370 кг/ч: 3,8796 ~ 3,9511 В
• 480 кг/ч: 4,1945 ~ 4,2683 В
• 640 кг/ч: 4.5667 ~ 4.6469 В
– При необходимости заменить ECU.

P0102 Низкий уровень сигнала датчика HFM (обрыв в цепи)
– Уровень сигнала HFM ниже чем минимально допустимое значение. – Проверить сопротивление датчика HFM. – Проверить жгут проводов ECU на обрыв в цепи или нарушение контакта. • Проверить контакты №82 и №84 разъема ECU на обрыв в цепи. – Зависимость выходного напряжения от фактического массового расхода воздуха • -20 кг/ч: 0,47 В • 0 кг/ч: 0,99 В • 10 кг/ч: 1,2226 ~ 1,2398 В • 15 кг/ч: 1,3552 ~ 1,3778 В • 30 кг/ч: 1,6783 ~ 1,7146 В • 60 кг/ч: 2,1619 ~ 2,2057 В • 120 кг/ч: 2,7215 ~ 2,7762 В • 250 кг/ч: 3,4388 ~ 3,5037 В • 370 кг/ч: 3,8796 ~ 3,9511 В • 480 кг/ч: 4,1945 ~ 4,2683 В • 640 кг/ч: 4,5667 ~ 4,6469 В – При необходимости заменить ECU.

P0102 Низкий уровень сигнала датчика HFM (обрыв в цепи)

– Уровень сигнала HFM ниже чем минимально допустимое значение.
– Проверить сопротивление датчика HFM.
– Проверить жгут проводов ECU на обрыв в цепи или нарушение контакта.
• Проверить контакты №82 и №84 разъема ECU на обрыв в цепи.
– Зависимость выходного напряжения от фактического массового расхода воздуха
• -20 кг/ч: 0,47 В
• 0 кг/ч: 0,99 В
• 10 кг/ч: 1,2226 ~ 1,2398 В
• 15 кг/ч: 1,3552 ~ 1,3778 В
• 30 кг/ч: 1,6783 ~ 1,7146 В
• 60 кг/ч: 2,1619 ~ 2,2057 В
• 120 кг/ч: 2,7215 ~ 2,7762 В
• 250 кг/ч: 3,4388 ~ 3,5037 В
• 370 кг/ч: 3,8796 ~ 3,9511 В
• 480 кг/ч: 4,1945 ~ 4,2683 В
• 640 кг/ч: 4,5667 ~ 4,6469 В
– При необходимости заменить ECU.

P0103 Высокий уровень сигнала датчика HFM (замыкание в цепи)
– Уровень сигнала HFM выше чем максимально допустимое значение. – Проверить сопротивление датчика HFM. – Проверить жгут проводов ECU на обрыв в цепи или нарушение контакта. • Проверить контакты №82 и №84 разъема ECU на обрыв в цепи. – Зависимость выходного напряжения от фактического массового расхода воздуха • -20 кг/ч: 0,47 В • 0 кг/ч: 0,99 В • 10 кг/ч: 1,2226 ~ 1,2398 В • 15 кг/ч: 1,3552 ~ 1,3778 В • 30 кг/ч: 1,6783 ~ 1,7146 В • 60 кг/ч: 2,1619 ~ 2,2057 В • 120 кг/ч: 2,7215 ~ 2,7762 В • 250 кг/ч: 3,4388 ~ 3,5037 В • 370 кг/ч: 3,8796 ~ 3,9511 В • 480 кг/ч: 4,1945 ~ 4,2683 В • 640 кг/ч: 4,5667 ~ 4,6469 В – При необходимости заменить ECU.

P0103 Высокий уровень сигнала датчика HFM (замыкание в цепи)

– Уровень сигнала HFM выше чем максимально допустимое значение.
– Проверить сопротивление датчика HFM.
– Проверить жгут проводов ECU на обрыв в цепи или нарушение контакта.
• Проверить контакты №82 и №84 разъема ECU на обрыв в цепи.
– Зависимость выходного напряжения от фактического массового расхода воздуха
• -20 кг/ч: 0,47 В
• 0 кг/ч: 0,99 В
• 10 кг/ч: 1,2226 ~ 1,2398 В
• 15 кг/ч: 1,3552 ~ 1,3778 В
• 30 кг/ч: 1,6783 ~ 1,7146 В
• 60 кг/ч: 2,1619 ~ 2,2057 В
• 120 кг/ч: 2,7215 ~ 2,7762 В
• 250 кг/ч: 3,4388 ~ 3,5037 В
• 370 кг/ч: 3,8796 ~ 3,9511 В
• 480 кг/ч: 4,1945 ~ 4,2683 В
• 640 кг/ч: 4,5667 ~ 4,6469 В
– При необходимости заменить ECU.

P0105 Неисправность цепи питания датчика давления наддува
– Напряжение питания датчика давления наддува вне пределов номинального диапазона (выше заданного значения); ключ в замке зажигания в положении «ON», двигатель заглушен – Проверить напряжение питания датчика. – Зависимость выходного напряжения датчика от фактического давления наддува • Диапазон значений необработанного сигнала: 0,545 ~2,490 бар • 0,4 бар: 0,6120 В • 1,4 бар: 2,6520 В • 2,4 бар: 4,6920 В – Проверить жгут проводов датчика (контакты №100 и №108 разъема ECU) на обрыв в цепи, нарушение контакта. – Осмотреть датчик и при необходимости заменить. – При необходимости заменить ECU. – Проверить наличие неисправности привода управления турбонагнетателя и одновременно наличие кода ошибки (P1235). – При неисправности привода управления турбонагнетателя, следует также проверить: • Герметичность системы до турбонагнеталя • Исправность вакуумного насоса • Электромагнитный клапан перепускного канала • Наличие повреждений или неисправностей самого турбонагнетателя • Пропускную способность впускного воздушного тракта • Пропускную способность системы выпуска ОГ

P0105 Неисправность цепи питания датчика давления наддува

– Напряжение питания датчика давления наддува вне пределов номинального диапазона (выше заданного значения); ключ в замке зажигания в положении «ON», двигатель заглушен
– Проверить напряжение питания датчика.
– Зависимость выходного напряжения датчика от фактического давления наддува
• Диапазон значений необработанного сигнала: 0,545 ~2,490 бар
• 0,4 бар: 0,6120 В
• 1,4 бар: 2,6520 В
• 2,4 бар: 4,6920 В
– Проверить жгут проводов датчика (контакты №100 и №108 разъема ECU) на обрыв в цепи, нарушение контакта.
– Осмотреть датчик и при необходимости заменить.
– При необходимости заменить ECU.
– Проверить наличие неисправности привода управления турбонагнетателя и одновременно наличие кода ошибки (P1235).
– При неисправности привода управления турбонагнетателя, следует также проверить:
• Герметичность системы до турбонагнеталя
• Исправность вакуумного насоса
• Электромагнитный клапан перепускного канала
• Наличие повреждений или неисправностей самого турбонагнетателя
• Пропускную способность впускного воздушного тракта
• Пропускную способность системы выпуска ОГ

P0106 Высокий уровень сигнала датчика давления наддува
– Уровень сигнала датчика давления наддува выходит за пределы номинального диапазона (выше заданного значения); ключ в замке зажигания в положении «ON», двигатель заглушен. – Проверить напряжение питания датчика. – Зависимость выходного напряжения датчика от фактического давления наддува • Диапазон значений необработанного сигнала: 0,545 ~2,490 бар • 0,4 бар: 0,6120 В • 1,4 бар: 2,6520 В • 2,4 бар: 4,6920 В – Проверить жгут проводов датчика (контакты №99 и №100 разъема ECU) на обрыв в цепи, замыкание, нарушение контакта. – Осмотреть датчик и при необходимости заменить. – При необходимости заменить ECU. – Проверить наличие неисправности привода управления турбонагнетателя и одновременно наличие кода ошибки (P1235). – При неисправности привода управления турбонагнетателя, следует также проверить: • Герметичность системы до турбонагнеталя • Исправность вакуумного насоса • Электромагнитный клапан перепускного канала • Наличие повреждений или неисправностей самого турбонагнетателя • Пропускную способность впускного воздушного тракта • Пропускную способность системы выпуска ОГ

P0106 Высокий уровень сигнала датчика давления наддува

– Уровень сигнала датчика давления наддува выходит за пределы номинального диапазона (выше заданного значения); ключ в замке зажигания в положении «ON», двигатель заглушен.
– Проверить напряжение питания датчика.
– Зависимость выходного напряжения датчика от фактического давления наддува
• Диапазон значений необработанного сигнала: 0,545 ~2,490 бар
• 0,4 бар: 0,6120 В
• 1,4 бар: 2,6520 В
• 2,4 бар: 4,6920 В
– Проверить жгут проводов датчика (контакты №99 и №100 разъема ECU) на обрыв в цепи, замыкание, нарушение контакта.
– Осмотреть датчик и при необходимости заменить.
– При необходимости заменить ECU.
– Проверить наличие неисправности привода управления турбонагнетателя и одновременно наличие кода ошибки (P1235).
– При неисправности привода управления турбонагнетателя, следует также проверить:
• Герметичность системы до турбонагнеталя
• Исправность вакуумного насоса
• Электромагнитный клапан перепускного канала
• Наличие повреждений или неисправностей самого турбонагнетателя
• Пропускную способность впускного воздушного тракта
• Пропускную способность системы выпуска ОГ

P0107 Обрыв в цепи датчика давления наддува / замыкание на «массу»
– Сигнал датчика давления наддува вне пределов номинального диапазона (ниже заданного значения) – при работающем двигателе. – Проверить напряжение питания датчика. – Зависимость выходного напряжения датчика от фактического давления наддува • Диапазон значений необработанного сигнала: 0,545 ~2,490 бар • 0,4 бар: 0,6120 В • 1,4 бар: 2,6520 В • 2,4 бар: 4,6920 В – Проверить жгут проводов датчика (контакты №99 и №100 разъема ECU) на обрыв в цепи, нарушение контакта. – Осмотреть датчик и при необходимости заменить. – При необходимости заменить ECU. – Проверить наличие неисправности привода управления турбонагнетателя и одновременно наличие кода ошибки (P1235). – При неисправности привода управления турбонагнетателя, следует также проверить: • Герметичность системы до турбонагнеталя • Исправность вакуумного насоса • Электромагнитный клапан перепускного канала • Наличие повреждений или неисправностей самого турбонагнетателя • Пропускную способность впускного воздушного тракта • Пропускную способность системы выпуска ОГ

P0107 Обрыв в цепи датчика давления наддува / замыкание на «массу»

– Сигнал датчика давления наддува вне пределов номинального диапазона (ниже заданного значения) – при работающем двигателе.
– Проверить напряжение питания датчика.
– Зависимость выходного напряжения датчика от фактического давления наддува
• Диапазон значений необработанного сигнала: 0,545 ~2,490 бар
• 0,4 бар: 0,6120 В
• 1,4 бар: 2,6520 В
• 2,4 бар: 4,6920 В
– Проверить жгут проводов датчика (контакты №99 и №100 разъема ECU) на обрыв в цепи, нарушение контакта.
– Осмотреть датчик и при необходимости заменить.
– При необходимости заменить ECU.
– Проверить наличие неисправности привода управления турбонагнетателя и одновременно наличие кода ошибки (P1235).
– При неисправности привода управления турбонагнетателя, следует также проверить:
• Герметичность системы до турбонагнеталя
• Исправность вакуумного насоса
• Электромагнитный клапан перепускного канала
• Наличие повреждений или неисправностей самого турбонагнетателя
• Пропускную способность впускного воздушного тракта
• Пропускную способность системы выпуска ОГ

P0108 Замыкание в цепи датчика давления наддува
– Сигнал датчика давления наддува вне пределов номинального диапазона (выше заданного значения) при работающем двигателе. – Проверить напряжение питания датчика. – Зависимость выходного напряжения датчика от фактического давления наддува – Диапазон значений необработанного сигнала: 0,545 ~ 2,490 бар • 0,4 бар: 0,6120 В • 1,4 бар: 2,6520 В • 2,4 бар: 4,6920 В – Проверить жгут проводов датчика (контакты №99 и №100 разъема ECU) на обрыв в цепи, нарушение контакта. – Осмотреть датчик и при необходимости заменить. – При необходимости заменить ECU. – Проверить наличие неисправности привода управления турбонагнетателя и одновременно наличие кода ошибки (P1235). – При неисправности привода управления турбонагнетателя, следует также проверить: • Герметичность системы до турбонагнеталя • Исправность вакуумного насоса • Электромагнитный клапан перепускного канала • Наличие повреждений или неисправностей самого турбонагнетателя • Пропускную способность впускного воздушного тракта • Пропускную способность системы выпуска ОГ

P0108 Замыкание в цепи датчика давления наддува

– Сигнал датчика давления наддува вне пределов номинального диапазона (выше заданного значения) при работающем двигателе.
– Проверить напряжение питания датчика.
– Зависимость выходного напряжения датчика от фактического давления наддува
– Диапазон значений необработанного сигнала: 0,545 ~ 2,490 бар
• 0,4 бар: 0,6120 В
• 1,4 бар: 2,6520 В
• 2,4 бар: 4,6920 В
– Проверить жгут проводов датчика (контакты №99 и №100 разъема ECU) на обрыв в цепи, нарушение контакта.
– Осмотреть датчик и при необходимости заменить.
– При необходимости заменить ECU.
– Проверить наличие неисправности привода управления турбонагнетателя и одновременно наличие кода ошибки (P1235).
– При неисправности привода управления турбонагнетателя, следует также проверить:
• Герметичность системы до турбонагнеталя
• Исправность вакуумного насоса
• Электромагнитный клапан перепускного канала
• Наличие повреждений или неисправностей самого турбонагнетателя
• Пропускную способность впускного воздушного тракта
• Пропускную способность системы выпуска ОГ

P0109 Низкий уровень сигнала датчика давления наддува
– Уровень сигнала датчика давления наддува выходит за пределы номинального диапазона (ниже заданного значения); ключ в замке зажигания в положении «ON», двигатель заглушен. – Проверить напряжение питания датчика. – Зависимость выходного напряжения датчика от фактического давления наддува – Диапазон значений необработанного сигнала: 0,545 ~2,490 бар • 0,4 бар: 0,6120 В • 1,4 бар: 2,6520 В • 2,4 бар: 4,6920 В – Проверить жгут проводов датчика (контакты №99 и №100 разъема ECU) на обрыв в цепи, нарушение контакта. – Осмотреть датчик и при необходимости заменить. – При необходимости заменить ECU. – Проверить наличие неисправности привода управления турбонагнетателя и одновременно наличие кода ошибки (P1235). – При неисправности привода управления турбонагнетателя, следует также проверить: • Герметичность системы до турбонагнеталя • Исправность вакуумного насоса • Электромагнитный клапан перепускного канала • Наличие повреждений или неисправностей самого турбонагнетателя • Пропускную способность впускного воздушного тракта • Пропускную способность системы выпуска ОГ

P0109 Низкий уровень сигнала датчика давления наддува

– Уровень сигнала датчика давления наддува выходит за пределы номинального диапазона (ниже заданного значения); ключ в замке зажигания в положении «ON», двигатель заглушен.
– Проверить напряжение питания датчика.
– Зависимость выходного напряжения датчика от фактического давления наддува
– Диапазон значений необработанного сигнала: 0,545 ~2,490 бар
• 0,4 бар: 0,6120 В
• 1,4 бар: 2,6520 В
• 2,4 бар: 4,6920 В
– Проверить жгут проводов датчика (контакты №99 и №100 разъема ECU) на обрыв в цепи, нарушение контакта.
– Осмотреть датчик и при необходимости заменить.
– При необходимости заменить ECU.
– Проверить наличие неисправности привода управления турбонагнетателя и одновременно наличие кода ошибки (P1235).
– При неисправности привода управления турбонагнетателя, следует также проверить:
• Герметичность системы до турбонагнеталя
• Исправность вакуумного насоса
• Электромагнитный клапан перепускного канала
• Наличие повреждений или неисправностей самого турбонагнетателя
• Пропускную способность впускного воздушного тракта
• Пропускную способность системы выпуска ОГ

P0110 Неисправность цепи датчика температуры воздуха на впуске – неисправность цепи питания
– Значение температуры ниже минимального/выше максимального значения для датчика температуры воздуха на впуске, либо неисправность цепи питания датчика HFM. – Проверить напряжение питания датчика. • Зависимость напряжения от фактической температуры воздуха • 20°C: 2,65 Ом • 30°C: 2,18 Ом • 50°C: 1,40 Ом • При неисправном датчике температуры воздуха на впуске значение температуры принимается равным: 50°C – Проверить жгут проводов датчика. • Проверить цепь питания датчика на замыкание на «массу». – Проверить сопротивление датчика. • Зависимость сопротивления от фактической температуры воздуха • -40°C: 39,260 Ом • -20°C: 13,850 Ом • 0°C: 5,499 Ом • 20°C: 2,420 Ом • 40°C: 1,166 Ом • 60°C: 0,609 Ом • 80°C: 0,340 Ом • 100°C: 0,202 Ом • 120°C: 0,127 Ом • При неисправном датчике температуры воздуха на впуске значение температуры принимается равным: 50°C – Проверить жгут проводов ECU. • Проверить контакты №64 и №84 разъема ECU на обрыв в цепи и замыкание. – При необходимости заменить ECU.

P0110 Неисправность цепи датчика температуры воздуха на впуске – неисправность цепи питания

– Значение температуры ниже минимального/выше максимального значения для датчика температуры воздуха на впуске, либо неисправность цепи питания датчика HFM.
– Проверить напряжение питания датчика.
• Зависимость напряжения от фактической температуры воздуха
• 20°C: 2,65 Ом
• 30°C: 2,18 Ом
• 50°C: 1,40 Ом
• При неисправном датчике температуры воздуха на впуске значение температуры принимается равным: 50°C
– Проверить жгут проводов датчика.
• Проверить цепь питания датчика на замыкание на «массу».
– Проверить сопротивление датчика.
• Зависимость сопротивления от фактической температуры воздуха
• -40°C: 39,260 Ом
• -20°C: 13,850 Ом
• 0°C: 5,499 Ом
• 20°C: 2,420 Ом
• 40°C: 1,166 Ом
• 60°C: 0,609 Ом
• 80°C: 0,340 Ом
• 100°C: 0,202 Ом
• 120°C: 0,127 Ом
• При неисправном датчике температуры воздуха на впуске значение температуры принимается равным: 50°C
– Проверить жгут проводов ECU.
• Проверить контакты №64 и №84 разъема ECU на обрыв в цепи и замыкание.
– При необходимости заменить ECU.

P0112 Неисправность цепи датчика температуры воздуха на впуске – обрыв в цепи
– Значение температуры воздуха на впуске выше допустимого значения для датчика температуры (150°C): цепь разомкнута. – Проверить напряжение питания датчика. • Зависимость напряжения от фактической температуры воздуха • 20°C: 2,65 Ом • 30°C: 2,18 Ом • 50°C: 1,40 Ом • При неисправном датчике температуры воздуха на впуске значение температуры принимается равным: 50°C – Проверить жгут проводов датчика. • Проверить цепь питания датчика на замыкание на «массу». – Проверить сопротивление датчика. • Зависимость сопротивления от фактической температуры воздуха • -40°C: 39,260 Ом • -20°C: 13,850 Ом • 0°C: 5,499 Ом • 20°C: 2,420 Ом • 40°C: 1,166 Ом • 60°C: 0,609 Ом • 80°C: 0,340 Ом • 100°C: 0,202 Ом • 120°C: 0,127 Ом • При неисправном датчике температуры воздуха на впуске значение температуры принимается равным: 50°C – Проверить жгут проводов ECU. • Проверить контакты №64 и №84 разъема ECU на обрыв в цепи. – При необходимости заменить ECU.

P0112 Неисправность цепи датчика температуры воздуха на впуске – обрыв в цепи

– Значение температуры воздуха на впуске выше допустимого значения для датчика температуры (150°C): цепь разомкнута.
– Проверить напряжение питания датчика.
• Зависимость напряжения от фактической температуры воздуха
• 20°C: 2,65 Ом
• 30°C: 2,18 Ом
• 50°C: 1,40 Ом
• При неисправном датчике температуры воздуха на впуске значение температуры принимается равным: 50°C
– Проверить жгут проводов датчика.
• Проверить цепь питания датчика на замыкание на «массу».
– Проверить сопротивление датчика.
• Зависимость сопротивления от фактической температуры воздуха
• -40°C: 39,260 Ом
• -20°C: 13,850 Ом
• 0°C: 5,499 Ом
• 20°C: 2,420 Ом
• 40°C: 1,166 Ом
• 60°C: 0,609 Ом
• 80°C: 0,340 Ом
• 100°C: 0,202 Ом
• 120°C: 0,127 Ом
• При неисправном датчике температуры воздуха на впуске значение температуры принимается равным: 50°C
– Проверить жгут проводов ECU.
• Проверить контакты №64 и №84 разъема ECU на обрыв в цепи.
– При необходимости заменить ECU.

P0113 Неисправность цепи датчика температуры воздуха на впуске – короткое замыкание
– Значение температуры воздуха на впуске выше допустимого значения для датчика температуры (150°C): Цепь разомкнута – Проверить напряжение питания датчика. • Зависимость напряжения от фактической температуры воздуха • 20°C: 2,65 Ом • 30°C: 2,18 Ом • 50°C: 1,40 Ом • При неисправном датчике температуры воздуха на впуске значение температуры принимается равным: 50°C – Проверить жгут проводов датчика. • Проверить цепь питания датчика на замыкание на «массу». – Проверить сопротивление датчика. • Зависимость сопротивления от фактической температуры воздуха • -40°C: 39,260 Ом • -20°C: 13,850 Ом • 0°C: 5,499 Ом • 20°C: 2,420 Ом • 40°C: 1,166 Ом • 60°C: 0,609 Ом • 80°C: 0,340 Ом • 100°C: 0,202 Ом • 120°C: 0,127 Ом • При неисправном датчике температуры воздуха на впуске значение температуры принимается равным: 50°C – Проверить жгут проводов ECU. • Проверить контакты №64 и №84 разъема ECU на обрыв в цепи. – При необходимости заменить ECU.

P0113 Неисправность цепи датчика температуры воздуха на впуске – короткое замыкание

– Значение температуры воздуха на впуске выше допустимого значения для датчика температуры (150°C): Цепь разомкнута
– Проверить напряжение питания датчика.
• Зависимость напряжения от фактической температуры воздуха
• 20°C: 2,65 Ом
• 30°C: 2,18 Ом
• 50°C: 1,40 Ом
• При неисправном датчике температуры воздуха на впуске значение температуры принимается равным: 50°C
– Проверить жгут проводов датчика.
• Проверить цепь питания датчика на замыкание на «массу».
– Проверить сопротивление датчика.
• Зависимость сопротивления от фактической температуры воздуха
• -40°C: 39,260 Ом
• -20°C: 13,850 Ом
• 0°C: 5,499 Ом
• 20°C: 2,420 Ом
• 40°C: 1,166 Ом
• 60°C: 0,609 Ом
• 80°C: 0,340 Ом
• 100°C: 0,202 Ом
• 120°C: 0,127 Ом
• При неисправном датчике температуры воздуха на впуске значение температуры принимается равным: 50°C
– Проверить жгут проводов ECU.
• Проверить контакты №64 и №84 разъема ECU на обрыв в цепи.
– При необходимости заменить ECU.

P0115 Неисправность цепи питания датчика температуры ОЖ
– Проверить напряжение питания, нормальное значение – приблизительно 12 В.

P0117 Неисправность датчика температуры охлаждающей жидкости (ОЖ) – обрыв в цепи
– Ошибка в определении температуры ОЖ • Уровень сигнала ниже минимального значения (обрыв в цепи) • Нарушение внешнего питания – При недостоверных показаниях температуры топлива будет сохранено предшествующее значение температуры ОЖ. – Проверить напряжение питания датчика. – Зависимость сопротивления от фактической температуры воздуха • 20°C: 2449 Ом • 50°C: 826,3 Ом • 80°C: 321,4 Ом • 100°C: 112,9 Ом – Проверить жгут проводов на обрыв в цепи или нарушения контакта. • Контакты №101 и №102 разъема ECU – Осмотреть датчик и при необходимости заменить. – При необходимости заменить ECU.

P0117 Неисправность датчика температуры охлаждающей жидкости (ОЖ) – обрыв в цепи

– Ошибка в определении температуры ОЖ
• Уровень сигнала ниже минимального значения (обрыв в цепи)
• Нарушение внешнего питания
– При недостоверных показаниях температуры топлива будет сохранено предшествующее значение температуры ОЖ.
– Проверить напряжение питания датчика.
– Зависимость сопротивления от фактической температуры воздуха
• 20°C: 2449 Ом
• 50°C: 826,3 Ом
• 80°C: 321,4 Ом
• 100°C: 112,9 Ом
– Проверить жгут проводов на обрыв в цепи или нарушения контакта.
• Контакты №101 и №102 разъема ECU
– Осмотреть датчик и при необходимости заменить.
– При необходимости заменить ECU.

P0118 Неисправность датчика температуры ОЖ – замыкание
– Ошибка в определении температуры ОЖ • Превышает максимальные значения (короткое замыкание в цепи) • Нарушение внешнего питания – При недостоверных показаниях датчика температуры топлива будет сохранено предыдущее значение температуры ОЖ. – Проверить напряжение питания датчика. – Зависимость сопротивления от фактической температуры воздуха • 20°C: 2449 Ом • 50°C: 826,3 Ом • 80°C: 321,4 Ом • 100°C: 112,9 Ом – Проверить жгут проводов на обрыв в цепи или нарушения контакта. – Контакты №101 и №102 разъема ECU – Осмотреть датчик и при необходимости заменить. – При необходимости заменить ECU.

P0118 Неисправность датчика температуры ОЖ – замыкание

– Ошибка в определении температуры ОЖ
• Превышает максимальные значения (короткое замыкание в цепи)
• Нарушение внешнего питания
– При недостоверных показаниях датчика температуры топлива будет сохранено предыдущее значение температуры ОЖ.
– Проверить напряжение питания датчика.
– Зависимость сопротивления от фактической температуры воздуха
• 20°C: 2449 Ом
• 50°C: 826,3 Ом
• 80°C: 321,4 Ом
• 100°C: 112,9 Ом
– Проверить жгут проводов на обрыв в цепи или нарушения контакта.
– Контакты №101 и №102 разъема ECU
– Осмотреть датчик и при необходимости заменить.
– При необходимости заменить ECU.

P0120 Неисправность датчика №1 положения педали акселератора – нарушение питания
– Нарушение питания. – Проверить напряжение питания датчика. – Проверить жгут проводов. • Проверить цепь на обрыв в цепи и замыкание. • Проверить контакты №72 и №53 разъема ECU на обрыв в цепи и замыкание. – Проверить функционирование педали акселератора. – Проверить жгут проводов ECU. – При необходимости заменить ECU.

P0120 Неисправность датчика №1 положения педали акселератора – нарушение питания

– Нарушение питания.
– Проверить напряжение питания датчика.
– Проверить жгут проводов.
• Проверить цепь на обрыв в цепи и замыкание.
• Проверить контакты №72 и №53 разъема ECU на обрыв в цепи и замыкание.
– Проверить функционирование педали акселератора.
– Проверить жгут проводов ECU.
– При необходимости заменить ECU.

P0122 Неисправность датчика №1 положения педали акселератора – обрыв в цепи
– Показания потенциометра 1 датчика положения педали акселератора вне диапазона измерения: ниже чем заданное значение. – Проверить напряжение питания датчика. – Проверить жгут проводов. • Проверить цепь на обрыв в цепи и замыкание. • Проверить контакты №71 и №53 разъема ECU на обрыв в цепи и плохое соединение. – Проверить функционирование педали акселератора. – Проверить жгут проводов ECU. – При необходимости заменить ECU.

P0122 Неисправность датчика №1 положения педали акселератора – обрыв в цепи

– Показания потенциометра 1 датчика положения педали акселератора вне диапазона измерения: ниже чем заданное значение.
– Проверить напряжение питания датчика.
– Проверить жгут проводов.
• Проверить цепь на обрыв в цепи и замыкание.
• Проверить контакты №71 и №53 разъема ECU на обрыв в цепи и плохое соединение.
– Проверить функционирование педали акселератора.
– Проверить жгут проводов ECU.
– При необходимости заменить ECU.

P0123 Неисправность датчика №1 положения педали акселератора – замыкание
– Показания потенциометра 1 датчика положения педали акселератора вне диапазона измерения: выше чем заданное значение. – Проверить напряжение питания датчика. – Проверить жгут проводов. • Проверить цепь на обрыв и замыкание. • Проверить контакты №71 и №53 разъема ECU на обрыв в цепи и плохое соединение. – Проверить функционирование педали акселератора. – Проверить жгут проводов ECU. – При необходимости заменить ECU.

P0123 Неисправность датчика №1 положения педали акселератора – замыкание

– Показания потенциометра 1 датчика положения педали акселератора вне диапазона измерения: выше чем заданное значение.
– Проверить напряжение питания датчика.
– Проверить жгут проводов.
• Проверить цепь на обрыв и замыкание.
• Проверить контакты №71 и №53 разъема ECU на обрыв в цепи и плохое соединение.
– Проверить функционирование педали акселератора.
– Проверить жгут проводов ECU.
– При необходимости заменить ECU.

P0147 Невозможность запоминания минимального сигнала впрыска (MDP) на оборотах холостого хода
– Причины (запоминание диапазона MDP для холостого хода) • Сигнал MDP не запоминается повторно прежде чем пробег с момента предыдущего запоминания не составит более 50000 км. – Условия для запоминания MDP (для оборотов холостого хода) • Запоминание выполняется дважды для каждого цилиндра (попытка через каждые 5 секунд) • Начальное запоминание сигнала MDP: температура охлаждающей жидкости > 60°C • Температура топлива: 0 ~ 80°C • Скорость автомобиля: Холостой ход. • Во время запоминания сигнала MDP для оборотов холостого хода стрелка тахометра вибрирует. • После запоминания заменить ECU.

P0147 Невозможность запоминания минимального сигнала впрыска (MDP) на оборотах холостого хода

– Причины (запоминание диапазона MDP для холостого хода)
• Сигнал MDP не запоминается повторно прежде чем пробег с момента предыдущего запоминания не составит более 50000 км.
– Условия для запоминания MDP (для оборотов холостого хода)
• Запоминание выполняется дважды для каждого цилиндра (попытка через каждые 5 секунд)
• Начальное запоминание сигнала MDP: температура охлаждающей жидкости > 60°C
• Температура топлива: 0 ~ 80°C
• Скорость автомобиля: Холостой ход.
• Во время запоминания сигнала MDP для оборотов холостого хода стрелка тахометра вибрирует.
• После запоминания заменить ECU.

P0148 Невозможность запоминания минимального сигнала впрыска (MDP) на оборотах холостого хода
– Причины • Сигнал MDP не запоминается повторно прежде чем пробег с момента предыдущего запоминания не составит более 50000 км. – Способ устранения • Проверить датчик детонации и проводку. • Проверить технические характеристики форсунки. • Проверить код C3I/C2I.

P0148 Невозможность запоминания минимального сигнала впрыска (MDP) на оборотах холостого хода

– Причины
• Сигнал MDP не запоминается повторно прежде чем пробег с момента предыдущего запоминания не составит более 50000 км.
– Способ устранения
• Проверить датчик детонации и проводку.
• Проверить технические характеристики форсунки.
• Проверить код C3I/C2I.

P0171 Недостаточный сигнал MDP форсунки №1
– Запомненное значение сигнала MDP снизилось вследствие старения форсунки №1.

P0172 Недостаточный сигнал MDP форсунки №2
– Запомненное значение сигнала MDP снизилось вследствие старения форсунки №2.

P0173 Недостаточный сигнал MDP форсунки №3
– Запомненное значение сигнала MDP снизилось вследствие старения форсунки №3.

P0174 Недостаточный сигнал MDP форсунки №4
– Запомненное значение сигнала MDP снизилось вследствие старения форсунки №4.

P0175 Недостаточный сигнал MDP форсунки №5
– Запомненное значение сигнала MDP снизилось вследствие старения форсунки №5.

P0180 Неисправность датчика температуры топлива
– Неисправность цепи питания датчика температуры топлива. (датчик температуры топлива установлен на ТНВД) – Зависимость сопротивления от фактической температуры топлива • -40°C: 75,780 Ом • -20°C: 21,873 Ом • -10°C: 12,462 Ом • 0°C: 7,355 Ом • 10°C: 4,481 Ом • 20°C: 2,812 Ом • 25°C: 2,252 Ом • 30°C: 1,814 Ом • 40°C: 1,199 Ом • 50°C: 0,811 Ом • 70°C: 0,394 Ом • 90°C: 0,206 Ом • 120°C: 0,087 Ом – При неисправном датчике значение температуры топлива принимается равным: 95°C – Проверить напряжение питания датчика. – Проверить жгут проводов на обрыв в цепи замыкание или нарушение контакта. • Контакты разъема ECU: №109, №110 – Проверить жгут проводов ECU и при необходимости заменить блок.

P0180 Неисправность датчика температуры топлива

– Неисправность цепи питания датчика температуры топлива. (датчик температуры топлива установлен на ТНВД)
– Зависимость сопротивления от фактической температуры топлива
• -40°C: 75,780 Ом
• -20°C: 21,873 Ом
• -10°C: 12,462 Ом
• 0°C: 7,355 Ом
• 10°C: 4,481 Ом
• 20°C: 2,812 Ом
• 25°C: 2,252 Ом
• 30°C: 1,814 Ом
• 40°C: 1,199 Ом
• 50°C: 0,811 Ом
• 70°C: 0,394 Ом
• 90°C: 0,206 Ом
• 120°C: 0,087 Ом
– При неисправном датчике значение температуры топлива принимается равным: 95°C
– Проверить напряжение питания датчика.
– Проверить жгут проводов на обрыв в цепи замыкание или нарушение контакта.
• Контакты разъема ECU: №109, №110
– Проверить жгут проводов ECU и при необходимости заменить блок.

P0182 Датчик температуры топлива – замыкание на «массу»
– Измеренные значения превышают значения, указанные для датчика температуры топлива (при превышении максимального измеренного значения 140°C – короткое замыкание) – Зависимость сопротивления от фактической температуры топлива • -40°C: 75,780 Ом • -20°C: 21,873 Ом • -10°C: 12,462 Ом • 0°C: 7,355 Ом • 10°C: 4,481 Ом • 20°C: 2,812 Ом • 25°C: 2,252 Ом • 30°C: 1,814 Ом • 40°C: 1,199 Ом • 50°C: 0,811 Ом • 70°C: 0,394 Ом • 90°C: 0,206 Ом • 120°C: 0,087 Ом – При неисправном датчике значение температуры топлива принимается равным 95°C. – Проверить напряжение питания датчика. – Проверить жгут проводов на обрыв в цепи, замыкание или нарушение контакта. • Контакты №109 и №110 разъема ECU. – Проверить жгут проводов ECU и при необходимости заменить ECU.

P0182 Датчик температуры топлива – замыкание на «массу»

– Измеренные значения превышают значения, указанные для датчика температуры топлива (при превышении максимального измеренного значения 140°C – короткое замыкание)
– Зависимость сопротивления от фактической температуры топлива
• -40°C: 75,780 Ом
• -20°C: 21,873 Ом
• -10°C: 12,462 Ом
• 0°C: 7,355 Ом
• 10°C: 4,481 Ом
• 20°C: 2,812 Ом
• 25°C: 2,252 Ом
• 30°C: 1,814 Ом
• 40°C: 1,199 Ом
• 50°C: 0,811 Ом
• 70°C: 0,394 Ом
• 90°C: 0,206 Ом
• 120°C: 0,087 Ом
– При неисправном датчике значение температуры топлива принимается равным 95°C.
– Проверить напряжение питания датчика.
– Проверить жгут проводов на обрыв в цепи, замыкание или нарушение контакта.
• Контакты №109 и №110 разъема ECU.
– Проверить жгут проводов ECU и при необходимости заменить ECU.

P0183 Датчик температуры топлива – замыкание на “+” АКБ
– Измеренные значения ниже значений, указанных для датчика температуры топлива (менее максимального измеренного значения 40°C – обрыв цепи) – Зависимость сопротивления от фактической температуры топлива • -40°C: 75,780 Ом • -20°C: 21,873 Ом • -10°C: 12,462 Ом • 0°C: 7,355 Ом • 10°C: 4,481 Ом • 20°C: 2,812 Ом • 25°C: 2,252 Ом • 30°C: 1,814 Ом • 40°C: 1,199 Ом • 50°C: 0,811 Ом • 70°C: 0,394 Ом • 90°C: 0,206 Ом • 120°C: 0,087 Ом – При неисправном датчике значение температуры топлива принимается равным 95°C. – Проверить напряжение питания датчика. – Проверить жгут проводов на обрыв в цепи, замыкание или нарушение контакта. • Контакты №109 и №110 разъема ECU. – Проверить жгут проводов ECU и при необходимости заменить ECU.

P0183 Датчик температуры топлива – замыкание на “+” АКБ

– Измеренные значения ниже значений, указанных для датчика температуры топлива (менее максимального измеренного значения 40°C – обрыв цепи)
– Зависимость сопротивления от фактической температуры топлива
• -40°C: 75,780 Ом
• -20°C: 21,873 Ом
• -10°C: 12,462 Ом
• 0°C: 7,355 Ом
• 10°C: 4,481 Ом
• 20°C: 2,812 Ом
• 25°C: 2,252 Ом
• 30°C: 1,814 Ом
• 40°C: 1,199 Ом
• 50°C: 0,811 Ом
• 70°C: 0,394 Ом
• 90°C: 0,206 Ом
• 120°C: 0,087 Ом
– При неисправном датчике значение температуры топлива принимается равным 95°C.
– Проверить напряжение питания датчика.
– Проверить жгут проводов на обрыв в цепи, замыкание или нарушение контакта.
• Контакты №109 и №110 разъема ECU.
– Проверить жгут проводов ECU и при необходимости заменить ECU.

P0190 Сообщение о неисправности цепи питания датчика давления топлива
– Неисправность цепи питания датчика давления топлива. – Проверить напряжение питания датчика. • Выходное напряжение при 1600 бар: 4,055 ± 0,125 В. • Выходное напряжение при атмосферном давлении: 0,5 ± 0,04 В – Проверить жгут проводов реле и ECU. • Проверить контакты №6 и №26 разъема ECU на обрыв в цепи и замыкание. • Проверить топливные рампы и трубки высокого давления топлива на герметичность. – Проверить датчик давления топлива. – При необходимости заменить ECU.

P0190 Сообщение о неисправности цепи питания датчика давления топлива

– Неисправность цепи питания датчика давления топлива.
– Проверить напряжение питания датчика.
• Выходное напряжение при 1600 бар: 4,055 ± 0,125 В.
• Выходное напряжение при атмосферном давлении: 0,5 ± 0,04 В
– Проверить жгут проводов реле и ECU.
• Проверить контакты №6 и №26 разъема ECU на обрыв в цепи и замыкание.
• Проверить топливные рампы и трубки высокого давления топлива на герметичность.
– Проверить датчик давления топлива.
– При необходимости заменить ECU.

P0191 Ошибка сигнала датчика давления топлива
– Чрезмерное падение давления. – Проверить напряжение питания датчика. • Выходное напряжение при 1600 бар: 4,055 ± 0,125 В. • Выходное напряжение при атмосферном давлении: 0,5 ± 0,04 В. – Проверить жгут проводов реле и ECU. • Проверить контакты №6 и №26 разъема ECU на обрыв в цепи и замыкание. • Проверить топливные рампы и трубки высокого давления топлива на герметичность. – Проверить датчик давления топлива. – При необходимости заменить ECU.

P0191 Ошибка сигнала датчика давления топлива

– Чрезмерное падение давления.
– Проверить напряжение питания датчика.
• Выходное напряжение при 1600 бар: 4,055 ± 0,125 В.
• Выходное напряжение при атмосферном давлении: 0,5 ± 0,04 В.
– Проверить жгут проводов реле и ECU.
• Проверить контакты №6 и №26 разъема ECU на обрыв в цепи и замыкание.
• Проверить топливные рампы и трубки высокого давления топлива на герметичность.
– Проверить датчик давления топлива.
– При необходимости заменить ECU.

P0192 Неисправность датчика давления топлива – обрыв в цепи
– Значение давления топлива в магистрали ниже установленного значения. • Минимальные измеряемые значения: – 112 бар (разомкнутое состояние) – Проверить напряжение питания датчика. • Выходное напряжение при 1600 бар: 4,055 ± 0,125 В • Выходное напряжение при атмосферном давлении: 0,5 ± 0,04 В – Проверить жгут проводов реле и ECU. • Проверить контакты №25 и №26 разъема ECU на обрыв в цепи и нарушение контакта. • Проверить топливные рампы и трубки высокого давления топлива на герметичность. – Проверить датчик давления топлива. – При необходимости заменить ECU.

P0192 Неисправность датчика давления топлива – обрыв в цепи

– Значение давления топлива в магистрали ниже установленного значения.
• Минимальные измеряемые значения: – 112 бар (разомкнутое состояние)
– Проверить напряжение питания датчика.
• Выходное напряжение при 1600 бар: 4,055 ± 0,125 В
• Выходное напряжение при атмосферном давлении: 0,5 ± 0,04 В
– Проверить жгут проводов реле и ECU.
• Проверить контакты №25 и №26 разъема ECU на обрыв в цепи и нарушение контакта.
• Проверить топливные рампы и трубки высокого давления топлива на герметичность.
– Проверить датчик давления топлива.
– При необходимости заменить ECU.

P0193 Неисправность датчика давления топлива – замыкание
– Значение давления топлива в магистрали выше установленного значения. • Максимальные измеряемые значения: 1 600 бар (короткое замыкание) – Проверить напряжение питания датчика. • Выходное напряжение при 1600 бар: 4,055 ± 0,125 В • Выходное напряжение при атмосферном давлении: 0,5 ±0,04 В. – Проверить жгут проводов реле и ECU. • Проверить контакты №25 и №26 разъема ECU на обрыв в цепи и нарушение контакта. • Проверить топливные рампы и трубки высокого давления топлива на герметичность. – Проверить датчик давления топлива. – При необходимости заменить ECU.

P0193 Неисправность датчика давления топлива – замыкание

– Значение давления топлива в магистрали выше установленного значения.
• Максимальные измеряемые значения: 1 600 бар (короткое замыкание)
– Проверить напряжение питания датчика.
• Выходное напряжение при 1600 бар: 4,055 ± 0,125 В
• Выходное напряжение при атмосферном давлении: 0,5 ±0,04 В.
– Проверить жгут проводов реле и ECU.
• Проверить контакты №25 и №26 разъема ECU на обрыв в цепи и нарушение контакта.
• Проверить топливные рампы и трубки высокого давления топлива на герметичность.
– Проверить датчик давления топлива.
– При необходимости заменить ECU.

P0201 Форсунка №1 – обрыв в цепи – Неисправность цепи форсунки №1: Обрыв в цепи.
• При неисправном штыре форсунки, заменить форсунку и ввести новый код C2l. Повторить проверку. • При исправном штыре форсунки проверить жгут проводов ECU (контакты ECU: №117, №114). – При необходимости заменить ECU.

P0202 Форсунка №2 – обрыв в цепи
– Неисправность цепи форсунки №2: Обрыв в цепи. • При неисправном штыре форсунки, заменить форсунку и ввести новый код C2l. Повторить проверку. • При исправном штыре форсунки проверить жгут проводов ECU (контакты ECU: №118, №121). – При необходимости заменить ECU.

P0202 Форсунка №2 – обрыв в цепи

– Неисправность цепи форсунки №2: Обрыв в цепи.
• При неисправном штыре форсунки, заменить форсунку и ввести новый код C2l. Повторить проверку.
• При исправном штыре форсунки проверить жгут проводов ECU (контакты ECU: №118, №121).
– При необходимости заменить ECU.

P0203 Форсунка №3 – обрыв в цепи
– Неисправность цепи форсунки №3: Обрыв в цепи. • При неисправном штыре форсунки, заменить форсунку и ввести новый код C2l. Повторить проверку. • При исправном штыре форсунки проверить жгут проводов ECU (контакты ECU: №117, №116). – При необходимости заменить ECU.

P0203 Форсунка №3 – обрыв в цепи

– Неисправность цепи форсунки №3: Обрыв в цепи.
• При неисправном штыре форсунки, заменить форсунку и ввести новый код C2l. Повторить проверку.
• При исправном штыре форсунки проверить жгут проводов ECU (контакты ECU: №117, №116).
– При необходимости заменить ECU.

P0204 Форсунка №4 – обрыв в цепи
– Неисправность цепи форсунки №4: Обрыв в цепи. • При неисправном штыре форсунки, заменить форсунку и ввести новый код C2l. Повторить проверку. • При исправном штыре форсунки проверить жгут проводов ECU (контакты ECU: №117, №115). – При необходимости заменить ECU.

P0204 Форсунка №4 – обрыв в цепи

– Неисправность цепи форсунки №4: Обрыв в цепи.
• При неисправном штыре форсунки, заменить форсунку и ввести новый код C2l. Повторить проверку.
• При исправном штыре форсунки проверить жгут проводов ECU (контакты ECU: №117, №115).
– При необходимости заменить ECU.

P0205 Форсунка №5 – обрыв в цепи
– Неисправность цепи форсунки №5: Обрыв в цепи. • При неисправном штыре форсунки, заменить форсунку и ввести новый код C2l. Повторить проверку. • При исправном штыре форсунки проверить жгут проводов ECU (контакты ECU: №118, №120). – При необходимости заменить ECU.

P0205 Форсунка №5 – обрыв в цепи

– Неисправность цепи форсунки №5: Обрыв в цепи.
• При неисправном штыре форсунки, заменить форсунку и ввести новый код C2l. Повторить проверку.
• При исправном штыре форсунки проверить жгут проводов ECU (контакты ECU: №118, №120).
– При необходимости заменить ECU.

P0215 Неисправность главного реле – залипание/подгорание контактов
– Залипание контактов главного реле; Остановка двигателя. – Сопротивление главного реле: 92 Ом ± 9 Ом (при 20°C) – Проверить жгут проводов главного реле. – Проверить жгут проводов ECU. • Проверить контакты №3, 4, 5 разъема ECU на обрыв в цепи и короткое замыкание. – Если принудительное срабатывание отсутствует, заменить ECU. – Проверить предохранитель главного реле

P0215 Неисправность главного реле – залипание/подгорание контактов

– Залипание контактов главного реле; Остановка двигателя.
– Сопротивление главного реле: 92 Ом ± 9 Ом (при 20°C)
– Проверить жгут проводов главного реле.
– Проверить жгут проводов ECU.
• Проверить контакты №3, 4, 5 разъема ECU на обрыв в цепи и короткое замыкание.
– Если принудительное срабатывание отсутствует, заменить ECU.
– Проверить предохранитель главного реле

P0219 Слишком малый зазор датчика положения коленчатого вала
– Сообщение об ошибке сигнала датчика положения коленчатого вала или зазор слишком мал. – Проверить жгут проводов датчика (контакты №90 и №82 разъема ECU) на обрыв в цепи, замыкание, нарушение контакта. – Проверить сопротивление датчика положения коленчатого вала: 1090 Ом ± 15%. – Измерить воздушный зазор: 0,3 ~1,3 мм • Воздушный зазор 3 мм: выходной сигнал 1,0 В при 40 об/мин • Воздушный зазор 0,3 мм: выходной сигнал 150 В при 7000 об/мин – Проверить состояние зубцов. • Ведущий диск (AT)/DMF(МКПП) – При необходимости заменить ECU.

P0219 Слишком малый зазор датчика положения коленчатого вала

– Сообщение об ошибке сигнала датчика положения коленчатого вала или зазор слишком мал.
– Проверить жгут проводов датчика (контакты №90 и №82 разъема ECU) на обрыв в цепи, замыкание, нарушение контакта.
– Проверить сопротивление датчика положения коленчатого вала: 1090 Ом ± 15%.
– Измерить воздушный зазор: 0,3 ~1,3 мм
• Воздушный зазор 3 мм: выходной сигнал 1,0 В при 40 об/мин
• Воздушный зазор 0,3 мм: выходной сигнал 150 В при 7000 об/мин
– Проверить состояние зубцов.
• Ведущий диск (AT)/DMF(МКПП)
– При необходимости заменить ECU.

P0220 Неисправность датчика №2 положения педали акселератора – нарушение питания
– Сообщение о неисправности в цепи питания. – Проверить напряжение питания датчика. – Проверить жгут проводов. • Проверить цепь на обрыв и замыкание. • Проверить контакты №57 и №14 разъема ECU на обрыв в цепи и замыкание. – Проверить функционирование педали акселератора. – Проверить жгут проводов ECU. – При необходимости заменить ECU.

P0220 Неисправность датчика №2 положения педали акселератора – нарушение питания

– Сообщение о неисправности в цепи питания.
– Проверить напряжение питания датчика.
– Проверить жгут проводов.
• Проверить цепь на обрыв и замыкание.
• Проверить контакты №57 и №14 разъема ECU на обрыв в цепи и замыкание.
– Проверить функционирование педали акселератора.
– Проверить жгут проводов ECU.
– При необходимости заменить ECU.

P0222 Неисправность датчика №2 положения педали акселератора – обрыв в цепи
– Показания потенциометра 2 датчика положения педали акселератора вне диапазона измерения: ниже чем заданное значение – Проверить напряжение питания датчика. – Проверить жгут проводов. • Проверить цепь на обрыв и замыкание. • Проверить контакты №32 и №14 разъема ECU на обрыв в цепи и нарушение контакта. – Проверить функционирование педали акселератора. – Проверить жгут проводов ECU. – При необходимости заменить ECU.

P0222 Неисправность датчика №2 положения педали акселератора – обрыв в цепи

– Показания потенциометра 2 датчика положения педали акселератора вне диапазона измерения: ниже чем заданное значение
– Проверить напряжение питания датчика.
– Проверить жгут проводов.
• Проверить цепь на обрыв и замыкание.
• Проверить контакты №32 и №14 разъема ECU на обрыв в цепи и нарушение контакта.
– Проверить функционирование педали акселератора.
– Проверить жгут проводов ECU.
– При необходимости заменить ECU.

P0223 Неисправность датчика №2 положения педали акселератора – замыкание
– Показания потенциометра 2 датчика положения педали акселератора вне диапазона измерения: выше чем заданное значение – Проверить напряжение питания датчика. – Проверить жгут проводов. • Проверить цепь на обрыв и замыкание. • Проверить контакты №32 и №14 разъема ECU на обрыв в цепи и нарушение контакта. – Проверить функционирование педали акселератора. – Проверить жгут проводов ECU. – При необходимости заменить ECU.

P0223 Неисправность датчика №2 положения педали акселератора – замыкание

– Показания потенциометра 2 датчика положения педали акселератора вне диапазона измерения: выше чем заданное значение
– Проверить напряжение питания датчика.
– Проверить жгут проводов.
• Проверить цепь на обрыв и замыкание.
• Проверить контакты №32 и №14 разъема ECU на обрыв в цепи и нарушение контакта.
– Проверить функционирование педали акселератора.
– Проверить жгут проводов ECU.
– При необходимости заменить ECU.

P0243 Короткое замыкание в цепи привода турбонагнетателя VGT
– Причины • Имеет место электрическая неисправность в вакуумном модуляторе модуля привода турбонагнетателя. – Проверить на контактах следующее (вакуумный модулятор): • Питание (главного реле) • Масса (контакт ECU №A71) • Способ устранения • Проверить сопротивление блока (15,4 ± 0,7 Ом) и проводку. • Проверить входное напряжение (12В). • Осмотреть и при необходимости заменить блок.

P0243 Короткое замыкание в цепи привода турбонагнетателя VGT

– Причины
• Имеет место электрическая неисправность в вакуумном модуляторе модуля привода турбонагнетателя.
– Проверить на контактах следующее (вакуумный модулятор):
• Питание (главного реле)
• Масса (контакт ECU №A71)
• Способ устранения
• Проверить сопротивление блока (15,4 ± 0,7 Ом) и проводку.
• Проверить входное напряжение (12В).
• Осмотреть и при необходимости заменить блок.

P0245 Неисправность в цепи привода турбонагнетателя – короткое замыкание
– Замыкание на массу или обрыв в цепи управления приводом перепускного клапана – Проверить жгут проводов привода. – Проверить электромагнитный клапан. – Проверить жгут проводов ECU. • Проверить контакт №95 разъема ECU на обрыв в цепи и замыкание. – При необходимости заменить ECU.

P0245 Неисправность в цепи привода турбонагнетателя – короткое замыкание

– Замыкание на массу или обрыв в цепи управления приводом перепускного клапана
– Проверить жгут проводов привода.
– Проверить электромагнитный клапан.
– Проверить жгут проводов ECU.
• Проверить контакт №95 разъема ECU на обрыв в цепи и замыкание.
– При необходимости заменить ECU.

P0246 Неисправность в цепи привода турбонагнетателя – замыкание на “+” АКБ
– Замыкание в цепи питания привода турбонагнетателя. – Проверить жгут проводов привода. – Проверить электромагнитный клапан. – Проверить жгут проводов ECU на обрыв в цепи, замыкание или нарушение контакта. – При необходимости заменить ECU.

P0246 Неисправность в цепи привода турбонагнетателя – замыкание на “+” АКБ

– Замыкание в цепи питания привода турбонагнетателя.
– Проверить жгут проводов привода.
– Проверить электромагнитный клапан.
– Проверить жгут проводов ECU на обрыв в цепи, замыкание или нарушение контакта.
– При необходимости заменить ECU.

P0251 Неисправность цепи управления IMV-клапаном – замыкание
– Неисправность цепи управления IMV-клапаном: Короткое замыкание – Проверить жгут проводов IMV-клапана. • Проверить контакт №87 разъема ECU замыкание. – Проверить жгут проводов ECU. – Проверить сопротивление IMV-клапана: • При выходе показаний за пределы заданного значения: заменить ТНВД и IMV-клапан – При необходимости заменить ECU.

P0251 Неисправность цепи управления IMV-клапаном – замыкание

– Неисправность цепи управления IMV-клапаном: Короткое замыкание
– Проверить жгут проводов IMV-клапана.
• Проверить контакт №87 разъема ECU замыкание.
– Проверить жгут проводов ECU.
– Проверить сопротивление IMV-клапана:
• При выходе показаний за пределы заданного значения: заменить ТНВД и IMV-клапан
– При необходимости заменить ECU.

P0253 Неисправность цепи управления IMV-клапаном – замыкание на массу
– Неисправность цепи управления IMV-клапаном: Замыкание на массу – Проверить жгут проводов IMV-клапана. • Проверить контакт №87 разъема ECU на замыкание на массу. – Проверить жгут проводов ECU. – Проверить сопротивление IMV-клапана: • При выходе показаний за пределы заданного значения: заменить ТНВД и IMV-клапан – При необходимости заменить ECU.

P0253 Неисправность цепи управления IMV-клапаном – замыкание на массу

– Неисправность цепи управления IMV-клапаном: Замыкание на массу
– Проверить жгут проводов IMV-клапана.
• Проверить контакт №87 разъема ECU на замыкание на массу.
– Проверить жгут проводов ECU.
– Проверить сопротивление IMV-клапана:
• При выходе показаний за пределы заданного значения: заменить ТНВД и IMV-клапан
– При необходимости заменить ECU.

P0255 Неисправность цепи управления IMV-клапаном – обрыв в цепи
– Неисправность цепи управления IMV-клапаном: Цепь разомкнута – Проверить жгут проводов IMV-клапана. • Проверить контакт №87 разъема ECU на обрыв в цепи. – Проверить жгут проводов ECU. – Проверить сопротивление IMV-клапана: • При выходе показаний за пределы заданного значения: заменить ТНВД и IMV-клапан – При необходимости заменить ECU.

P0255 Неисправность цепи управления IMV-клапаном – обрыв в цепи

– Неисправность цепи управления IMV-клапаном: Цепь разомкнута
– Проверить жгут проводов IMV-клапана.
• Проверить контакт №87 разъема ECU на обрыв в цепи.
– Проверить жгут проводов ECU.
– Проверить сопротивление IMV-клапана:
• При выходе показаний за пределы заданного значения: заменить ТНВД и IMV-клапан
– При необходимости заменить ECU.

P0263 Ошибка коррекции величины подачи форсунки №1
– Ошибка коррекции величины подачи форсунки №1 заедание форсунки в закрытом положении. – Проверить цепь форсунки на обрыв. – Проверить свечу накаливания. – Проверить подводящую топливную линию на засорение. – Проверить систему EGR. – Заменить ECU при необходимости (ввести код C2I после замены).

P0263 Ошибка коррекции величины подачи форсунки №1

– Ошибка коррекции величины подачи форсунки №1 заедание форсунки в закрытом положении.
– Проверить цепь форсунки на обрыв.
– Проверить свечу накаливания.
– Проверить подводящую топливную линию на засорение.
– Проверить систему EGR.
– Заменить ECU при необходимости (ввести код C2I после замены).

P0266 Ошибка коррекции величины подачи форсунки №2
– Ошибка коррекции величины подачи форсунки №2 заедание форсунки в закрытом положении. – Проверить цепь форсунки на обрыв. – Проверить свечу накаливания. – Проверить подводящую топливную линию на засорение. – Проверить систему EGR. – Заменить ECU при необходимости (ввести код C2I после замены).

P0266 Ошибка коррекции величины подачи форсунки №2

– Ошибка коррекции величины подачи форсунки №2 заедание форсунки в закрытом положении.
– Проверить цепь форсунки на обрыв.
– Проверить свечу накаливания.
– Проверить подводящую топливную линию на засорение.
– Проверить систему EGR.
– Заменить ECU при необходимости (ввести код C2I после замены).

P0269 Ошибка коррекции величины подачи форсунки №3

– Ошибка коррекции величины подачи форсунки №3 заедание форсунки в закрытом положении.
– Проверить цепь форсунки на обрыв.
– Проверить свечу накаливания.
– Проверить подводящую топливную линию на засорение.
– Проверить систему EGR.
– Заменить ECU при необходимости (ввести код C2I после замены).

P0272 Ошибка коррекции величины подачи форсунки №4

– Ошибка коррекции величины подачи форсунки №4 -заедание форсунки в закрытом положении.
– Проверить цепь форсунки на обрыв.
– Проверить свечу накаливания.
– Проверить подводящую топливную линию на засорение.
– Проверить систему EGR.
– Заменить ECU при необходимости (ввести код C2I после замены).

P0275 Ошибка коррекции величины подачи форсунки №5

– Ошибка коррекции величины подачи форсунки №5 заклинивание форсунки в закрытом положении.
– Проверить цепь форсунки на обрыв.
– Проверить свечу накаливания.
– Проверить подводящую топливную линию на засорение.
– Проверить систему EGR.
– Заменить ECU при необходимости (ввести код C2I после замены).

P0325 Неисправность датчика детонации №1

– Низкое отношение сигнал/шум сигнала датчика детонации №1.
– Проверить жгут проводов датчика детонации и момент затяжки.
• Момент затяжки: 20 ± 5 Нм
– Проверить жгут проводов ECU на обрыв в цепи или замыкание.
• Контакты №45 и №46 разъема ECU
– Если и после замены датчика детонации неисправность не устранена, заменить ECU.

P0325 Неисправность датчика детонации №1

P0335 Отсутствует сигнал датчика положения коленчатого вала
– См. код неисправности P0372.

P0336 Слишком большой зазор датчика положения коленчатого вала

– Ненормальный воздушный зазор датчика положения коленчатого вала.
– Проверить жгут проводов датчика (контакты №90 и №82 разъема ECU) на обрыв в цепи, замыкание, нарушение контакта.
– Проверить сопротивление датчика положения коленчатого вала: 1090 Ом ± 15%.
– Измерить воздушный зазор: 0,3 ~1,3 мм
• воздушный зазор 1,3 мм: выходной сигнал 1,0 В при 40 об/мин
• воздушный зазор 0,3 мм: выходной сигнал 150 В при 7000 об/мин
– Проверить состояние зубцов.
• Ведущий диск (AT)/DMF(МКПП)
– При необходимости заменить ECU.

P0341 Неисправность датчика положения распределительного вала (нарушение синхронизации)

– Нет синхронизации с сигналом датчика положения коленчатого вала.
– Проверить исходное напряжение на датчике положения распределительного вала (диапазон значений: 4,5 ~ 12 В)
– Проверить жгут проводов датчика (контакты №103 и №104 разъема ECU) на обрыв в цепи, замыкание, нарушение контакта.
– Проверить датчик положения распределительного вала.
– Измерить воздушный зазор: 0,2 ~1,8 мм
– При необходимости заменить ECU.

P0344 Неисправность датчика положения распределительного вала

– Отсутствует сигнал датчика положения распределительного вала.
– Проверить исходное напряжение на датчике положения распределительного вала (контакт №111 разъема ECU) (диапазон значений: 4,5 ~ 12 В)
– Проверить жгут проводов датчика (контакты №103 и №104 разъема ECU) на обрыв в цепи, замыкание, нарушение контакта.
– Проверить датчик положения распределительного вала.
– Измерить воздушный зазор: 0,2 ~1,8 мм
– При необходимости заменить ECU.

P0372 Неисправность датчика положения коленчатого вала

– Даже если положение распределительного вала выставлено правильно, отсутствует сигнал датчика положения коленчатого вала (пропуск зуба).
– Проверить жгут проводов датчика (контакты №90 и №82 разъема ECU) на обрыв в цепи, замыкание, нарушение контакта.
– Проверить сопротивление датчика положения коленчатого вала: 1090 Ом ± 15%.
– Измерить воздушный зазор: 0,3 ~1,3 мм
• воздушный зазор 1,3 мм: выходной сигнал 1,0 В при 40 об/мин
• воздушный зазор 0,3 мм: выходной сигнал 150 В при 7000 об/мин
– Проверить состояние зубцов.
– Ведущий диск (AT)/DMF(МКПП)
– При необходимости заменить ECU.

P0400 Неисправность клапана системы EGR

– Величина эмиссии отработавших газов через систему EGR больше чем установленное значение.
• Обрыв или замыкание на массу в цепи контроллера системы EGR.
• Замыкание на “+” АКБ в цепи контроллера системы EGR.
– Проверить жгут проводов привода системы EGR.
– Проверить напряжение питания электромагнитного клапана системы EGR.
– Проверить клапан системы EGR на заедание.
– Проверить сопротивление клапана системы EGR: 15,4 Ом
– Проверить жгут проводов ECU.
– Проверить контакт №96 разъема ECU на обрыв в цепи и замыкание.

P0401 Неисправность клапана системы EGR (низкий уровень)

– Величина эмиссии отработавших газов через систему EGR больше заданного значения.
• Обрыв или замыкание на массу в цепи контроллера системы EGR.
• Замыкание на “+” АКБ в цепи контроллера системы EGR.
– Проверить жгут проводов привода системы EGR.
– Проверить напряжение питания электромагнитного клапана системы EGR.
– Проверить клапан системы EGR на заклинивание.
– Проверить сопротивление клапана системы EGR: 15,4 Ом
– Проверить жгут проводов ECU.
• Проверить контакт №96 разъема ECU на обрыв в цепи и замыкание.

P0402 Заклинивание клапана системы EGR в открытом положении

– Причины
• Заклинивание клапана системы EGR в открытом положении.
– Проверить шток клапана
– Способ устранения
• Проверить клапан системы EGR и проводку датчика.
• Осмотреть и при необходимости заменить блок.
• При необходимости заменить ECU.
• См. коды неисправностей (P0407 и P0408).

P0405 Значительное отклонение сигнала положения клапана системы EGR в открытом положении

– Причины
• Разность между заданным положением клапана системы EGR (MAP) и значением сигнала обратной связи по положению составляет более 15% (выходной сигнал датчика указывает, что клапан системы EGR в закрытом положении открыт более чем на 15%).
– Способ устранения
• Измерить сопротивление датчика положения клапана системы EGR.
• Проверить жгут проводов датчика и привода.
• Проверить блок.

P0406 Значительное отклонение сигнала положения клапана системы EGR в закрытом положении

– Причины
• Разность между заданным положением клапана системы EGR (MAP) и значением сигнала обратной связи по положению составляет более 15% (выходной сигнал датчика указывает, что клапан системы EGR в открытом положении закрыт более чем на 15%).
– Способ устранения
• Измерить сопротивление датчика положения клапана системы EGR.
• Проверить жгут проводов датчика и привода.
• Проверить блок.

P0407 Низкий уровень сигнала положения клапана системы EGR

– Проверить сигнал положения клапана системы EGR:
• Высокий или низкий уровень сигнала датчика.
• Полное значение сопротивления: 4 Ом ±40%
• Диапазон выходного сигнала датчика: 1,2 ~ 4,0 В
• Полное сопротивление датчика: 4 Ом ± 40%
• Общее сопротивление двигателя: 8,0 Ом ± 0,5 Ом
– Проверить на контактах следующее:
• Проверить опорное напряжение датчика (5В) Контакт №A33 разъема ECU
• Сигнал датчика Контакт №A82 разъема ECU
• Масса датчика Контакт №A09 разъема ECU
– Способ устранения
• Измерить сопротивление датчика положения клапана системы EGR.
• Проверить жгут проводов датчика и привода.
• Проверить блок.

P0408 Высокий уровень сигнала положения клапана системы EGR

– Проверить сигнал положения клапана системы EGR:
• Высокий или низкий уровень сигнала датчика.
• Полное значение сопротивления: Ом ±40%
• Диапазон выходного сигнала датчика: 1,2 ~ 4,0 В
• Полное сопротивление датчика: 4 ± 40% кОм
• Общее сопротивление двигателя: 8,0 Ом ± 0,5 Ом.
– Проверить на контактах следующее:
• Проверить опорное напряжение датчика (5В) Контакт №A33 разъема ECU
• Сигнал датчика Контакт №A82 разъема ECU
• Масса датчика Контакт №A09 разъема ECU
– Способ устранения
• Измерить сопротивление датчика положения клапана системы EGR.
• Проверить жгут проводов датчика и привода.
• Проверить блок.

P0425 Датчик температуры №1 – разомкнут / замкнут

– Неполадка электрической цепи датчика.
– Разрыв электрической цепи.
– Замыкание электрической цепи.
– Замыкание электрической цепи на «+» аккумуляторной батареи (АКБ).
– Невозможно задействовать режим восстановления.
Режим восстановления:
Восстановление CDPF сжиганием сажи, скопившейся в CDPF

P0426 Датчик температуры №1 – шум входного сигнала
– Шум появляется из-за неплотного контакта разъема. – Колебание температур датчика свыше 30°C. (Необходимо проверить зашумленность сигнала.)

P0427 Датчик температуры №1 – низкое входное напряжение
– Генерация ошибки, связанной с датчиком входного напряжения (5 В). – Температура ниже -16°C (мин. температура) или – Замыкание электрической цепи датчика на землю.

P0428 Датчик температуры №1 – высокое входное напряжение
– Замыкание электрической цепи датчика на аккумулятор. – Температура выше 846°C (макс. температура). – Проверить цепь на обрыв / КЗ.

P0429 Датчик температуры №1 – слабый сигнал обратной связи
– Разность между расчетной входной температурой и значением, полученным от датчика свыше 30°C. – В режимах, отличных от режима восстановления, значение изменения температуры воздуха ниже 3°C.

P0430 Датчик температуры №2 – слабый сигнал обратной связи

– Проверьте разность выходного сигнала между передним и задним датчиком DOC (дизельный каталитический нейтрализатор).
– Проверьте условия возникновения ошибки:
* Обычные условия вождения (не в режиме восстановления)
* Нет ошибок, связанных с входным / выходным сигналом
* 255 с после первоначального запуска двигателя
– Разность между фактическим значением выходного сигнала и расчетным значением более 50°C.
– Проверьте датчик температуры и при необходимости замените.

P0431 Показание температуры DOC – слишком низкое
– Показание температуры DOC ниже предела восстановления (в 2 раза ниже). – Причина: износ DOC – Невозможно задействовать режим восстановления.

P0432 CDPF – превышение объемов отложений сажи

– Давление свыше 23 кПа в течение менее 960 из-за сопротивления сажи.
– Если код P0432 возникает без ошибки датчика давления, осуществляется снижение крутящего момента.
– Снимите CDPF и проведите чистку продувкой со стороны, противоположной стороне нагнетания. Затем установите его на место и проверьте на наличие сажи.

P0435 Датчик температуры №2 – разомкнут / замкнут
– Неполадка электрической цепи датчика. – Разрыв электрической цепи. – Замыкание электрической цепи. – Замыкание электрической цепи на аккумулятор. – Невозможно задействовать режим восстановления.

P0436 Датчик температуры №2 – шум входного сигнала
– Шум появляется из-за неплотного контакта разъема. – Колебание температур датчика свыше 30°C. (Необходимо проверить зашумленность сигнала.)

P0437 Датчик температуры №2 – низкое входной напряжение
– Неправильное входное напряжение датчика (5 В). – Температура ниже -16°C (мин. температура) или – Замыкание электрической цепи датчика на землю.

P0438 Датчик температуры №2 – высокое входное напряжение

– Неправильное входное напряжение датчика (5 В).
– Температура выше 846°C (макс. температура) или
– Замыкание электрической цепи датчика на аккумулятор.
– Если значение температуры равно макс. пределу, проверьте цепь на КЗ.

P0470 Дифференциальный датчик давления – макс. / мин. вых. сигнал
– Диапазон значений вых. сигнала датчика давления: 0,5 ~4,5 В – Значение вых. сигнала свыше 4,5 В или ниже 0,5 В. – Проверьте цепь датчика давления на обрыв или КЗ.

P0471 Дифференциальный датчик давления – неправильное показание дифференциального давления

– Фактическая (измеренная) разность давлений (фактическое давление) отличается от расчетной разности давлений (разность значений давления между показаниями датчиков передней и задней стороны CDPF).
(Возможные причины: неисправность датчика давления, разгерметизация трубопровода высокого давления, снятие деталей системы)

P0475 CDPF – разгерметизация
– Разгерметизация с передней или задней стороны CDPF. – Давление упало ниже 15 кПа в течение 10 с из-за отложений сажи.

P0480 Неисправность электрического вентилятора с ШИМ-регулированием (обрыв в цепи) (только для модели D27DTP (POWER UP))
– Обрыв в линии связи электрического вентилятора с ШИМ-регулированием с ECU. – Неисправность собственно электрического вентилятора с ШИМ-регулированием не может быть идентифицирована.

P0481 Неисправность электрического вентилятора с ШИМ-регулированием (замыкание на “+” АКБ) (только для модели D27DTP (POWER UP))
– Замыкание на “+” АКБ в линии связи электрического вентилятора с ШИМ-регулированием с ECU. – Неисправность собственно электрического вентилятора с ШИМ-регулированием не может быть идентифицирована.

P0482 Неисправность электрического вентилятора с ШИМ-регулированием (замыкание на массу) (только для модели D27DTP (POWER UP))
– Замыкание на массу в линии связи электрического вентилятора с ШИМ-регулированием с ECU. – Неисправность собственно электрического вентилятора с ШИМ-регулированием не может быть идентифицирована.

P0483 Замыкание на массу двигателя вентилятора с ШИМ-регулированием
– Замыкание двигателя на массу

P0484 Двигатель вентилятора ШИМ-регулированием заторможен
– Двигатель заторможен

P0485 Перегрузка двигателя вентилятора ШИМ- регулированием
– Перегрузка двигателя

P0487 Неверное значение сигнала максимального закрытия дроссельной заслонки

– Причины
• Дроссельная заслонка не полностью закрыта при распознавании значения сигнала полного открытия после остановки двигателя.
– Проверить на контакте (см. код P213C).
– Технические данные датчика: см. код P213C.
– Способ устранения
• Проверить клапан дроссельной заслонки и жгут проводов датчика.
• Осмотреть и при необходимости заменить блок.

P0488 Дроссельный клапан – Заклинивание
– Обрыв электрической цепи вакуумного модулятора дроссельного клапана. – Заклинивание дроссельного клапана (механическое). – Проверьте условия заклинивания: * Нет ошибок в HFM и EGR * Двигатель работает

P0488 Неверное значение сигнала максимального открытия дроссельной заслонки

– Причины
• Дроссельная заслонка не полностью открыта при распознавании значения сигнала полного открытия после первоначального включения зажигания.
– Проверить на контакте (см. код P213C).
– Технические данные датчика: см. код P213C.
– Способ устранения
• Проверить клапан дроссельной заслонки и жгут проводов датчика.
• Осмотреть и при необходимости заменить блок.

P0530 Неисправность в цепи питания датчика давления хладагента кондиционера

– Причины
• Имеет место электрическая неисправность датчика давления хладагента кондиционера.
– Проверить технические данные датчика и напряжения на контактах разъема ECU.
• Питание: 5В………….Контакт ECU №B29
• Сигнал датчика……..Контакт ECU №B41
• Масса датчика……..Контакт ECU №B36
• Фактический диапазон: 2,0 кгс/см2 (0,75В) ~ 32 кгс/см2 (4,5В)
• Сопротивление: 51 кОм (между сигнальным выводом и массой)
• Выходной сигнал
0,5В…………………..0,0 кгс/см2
4,5В…………………..32,0 кгс/см2
– Способ устранения
• Проверить сопротивление датчика и проводку.
• Осмотреть и при необходимости заменить блок.

P0532 Короткое замыкание датчика давления хладагента кондиционера

– Причины
– Имеет место электрическая неисправность датчика давления хладагента кондиционера.
– Проверить технические данные датчика и напряжения на контактах разъема ECU.
– Питание: 5В………….Контакт ECU №B29
– Сигнал датчика……..Контакт ECU №B41
– Масса датчика……..Контакт ECU №B36
– Фактический диапазон: 2,0 кгс/см2 (0,75В) ~ 32 кгс/см2 (4,5В)
– Сопротивление: 51 кОм (между сигнальным выводом и массой)
• Выходной сигнал
0,5В………………….0,0 кгс/см2
4,5В………………….32,0 кгс/см2
– Способ устранения
– Проверить сопротивление датчика и проводку.
– Осмотреть и при необходимости заменить блок.

P0533 Избыточное давление хладагента кондиционера

– Причины
• Имеет место электрическая неисправность датчика давления хладагента кондиционера.
– Проверить технические данные датчика и напряжения на контактах разъема ECU.
• Питание: 5В………….Контакт ECU №B29
• Сигнал датчика……..Контакт ECU №B41
• Масса датчика……..Контакт ECU №B36
• Фактический диапазон: 2,0 кгс/см2 (0,75В) ~ 32 кгс/см2 (4,5В)
• Сопротивление: 51КОм (между сигнальным выводом и массой)
• Выходной сигнал
0,5В…………………..0,0 кгс/см2
4,5В…………………..32,0 кгс/см2
– Способ устранения
• Проверить сопротивление датчика и проводку.
• Осмотреть и при необходимости заменить блок.

P0560 Неисправность бортовой сети

– Неисправность питания бортовой сети (неисправность выпрямителя).
• Менее 8 В при оборотах ниже 2000 об/мин
• Менее 10 В при оборотах более 2000 об/мин
– Проверить жгут проводов АКБ, контакты №3, №4 и №5 разъема ECU на обрыв в цепи, замыкание, нарушение контакта.
– Проверить АКБ, главное реле и предохранитель.
– Проверить соединение с массой.
– Измерить сопротивление между массой кузова и массой ECU.
• При высоком уровне сопротивления восстановить контакт ECU с массой
– При необходимости заменить ECU.

P0562 Низкое напряжение аккумуляторной батареи

– Низкое напряжение бортовой сети (ниже порогового значения)
– Менее 8 В при оборотах ниже 2000 об/мин
– Менее 10 В при оборотах более 2000 об/мин
– Проверить жгут проводов от АКБ, контакты №3, №4 и №5 разъема ECU на обрыв в цепи, замыкание, нарушение контакта.
– Проверить АКБ, главный блок реле и предохранителей.
– Проверить «массу» (контакт на корпус).
– Измерить сопротивление между «массой» корпуса и «массой» ECU.
– При высоком уровне сопротивления восстановить контакт ECU с массой.
– При необходимости заменить ECU.

P0563 Высокое напряжение в бортовой сети

– Высокое напряжение бортовой сети.
• Более 16 В при оборотах ниже 2000 об/мин
– Проверить жгут проводов от АКБ, контакты №3, №4 и №5 разъема ECU на обрыв в цепи, замыкание, нарушение контакта.
– Проверить генератор.
– Проверить «массу» (контакт на корпус).
– Измерить сопротивление между «массой» корпуса и «массой» ECU.
– При высоком уровне сопротивления восстановить контакт ECU с массой
– При необходимости заменить ECU.

P0571 Неисправность выключателя педали тормоза

– Неисправность выключателя педали тормоза или выключателя стоп-сигналов.
• Выключатель педали тормоза: нормально замкнут (НЗ)
• Выключатель стоп-сигналов: нормально разомкнут (НР)
• При срабатывании выключателя один сигнал (НР) посылается в систему круиз-контроля, а другой (НЗ) посылается к стоп-сигналам.
– Проверить жгут проводов выключателя стоп-сигналов и выключателя педали тормоза.
– Проверить напряжение питания на выключателе стоп-сигналов/педали тормоза (12 В).
– Проверить срабатывание контактов выключателя стоп-сигналов/педали тормоза.
– Проверить жгут проводов ECU (контакты №77 и №58 разъема ECU) на замыкание, нарушение контакта.
– При необходимости заменить ECU.

P0602 Ошибка кодирования датчика скорости автомобиля
– Сигнал скорости автомобиля вводится через канал связи по шине CAN без ESP или блока TCCU. – Нарушение связи по шине CAN.

P0606 Неисправность системы защиты ECU
– Неисправен ECU. – Проверить проводку соединения с массой кузова. – Проверить ECU. – При необходимости заменить ECU.

P0608 Ошибка кодирования ABS/ESP
– Ошибка кодирования варианта ABS/ESP. – Нарушение связи по шине CAN.

P0611 Отсутствие данных для C3I
– C3I • Отсутствие данных C3I в ECU или ошибочная контрольная сумма.

P0612 Внутренняя ошибка данных C3I
– C3I • Ошибка возникла при отправке данных C3I в ECU на оперативное запоминающее устройство (ОЗУ).

P0613 Ошибка кодирования блока управления трансмиссией (TCU)
– Ошибка кодирования варианта TCU. – Нарушение связи по шине CAN между блоками.

P0614 Ошибка кодирования TCCU
– Возникает в случае неверного кодирования варианта TCCU. – Возникла вследствие ошибки связи между блоками по шине CAN.

P0618 Не выполнена мультикалибровка
– Заново выполнить мультикалибровку.

P0619 Ошибка выполнения мультикалибровки
– Заново выполнить мультикалибровку.

P062D (ранее P1611) Неисправность в цепи форсунок 1-го ряда – низкий уровень напряжения.

– Неисправность цепи форсунок №1, №4 и №3 (Низкий уровень): Замыкание на «массу» или на “+” АКБ.
– Рабочее напряжение: 6 ~ 18 В
– Проверить цепь форсунок 1-го ряда: Обрыв в цепи или нарушение контакта
– Проверить, возникает ли неисправность вновь при снятых форсунках и ключе зажигания в положении «OFF».
• Если неисправность возникла вновь, проверить жгут проводов форсунок и ECU.
– Проверить, возникает ли неисправность при поочередной установке форсунок и ключе зажигания в положении «ON».
• При возникновении неисправности заменить форсунку (после замены ввести новый код C2I).
• Проверить аналогичным образом остальные форсунки.
– Проверить жгут проводов ECU.
• Контакты №44 и №63 разъема ECU
– При необходимости заменить ECU.

P062E (ранее P1618) Неисправность в цепи форсунок 2-го ряда – низкий уровень напряжения.

– Неисправность цепи форсунок №2 и №5 (Низкий уровень): Замыкание на «массу» или на “+” АКБ.
– Рабочее напряжение: 6 ~ 18 В
– Проверить цепь форсунок 2-го ряда: Обрыв в цепи или нарушение контакта
– Проверить, возникает ли неисправность вновь при снятых форсунках и ключе зажигания в положении «OFF».
• Если неисправность возникла вновь, проверить жгут проводов форсунок и ECU.
– Проверить, возникает ли неисправность при поочередной установке форсунок и ключе зажигания в положении «ON».
• При возникновении неисправности заменить форсунку (после замены ввести новый код C2I).
• Проверить аналогичным образом остальные форсунки.
– Проверить жгут проводов ECU.
• Контакты №44 и №63 разъема ECU
– При необходимости заменить ECU.

P062F Ошибка памяти мультикалибровки
– Заново выполнить мультикалибровку.

P0630 Не выполнено кодирование варианта
– Не выполнено кодирование варианта

P0631 Ошибка записи кодирования варианта
– Ошибка записи кодирования варианта

P0633 Неисправность иммобилайзера (см. главу » Иммобилайзер»)

– Память иммобилайзера заполнена, программирование очередного ключа невозможно (кодируется до 5 ключей).
– Повторно выполнить кодировку иммобилайзера.
– Проверить жгут проводов ECU.
• Проверить контакт №34 разъема ECU на обрыв в цепи и замыкание.
– Проверить модуль иммобилайзера на обрыв в цепи, замыкание или проверить напряжение питания.
– Проверить антенну иммобилайзера и транспондер на предмет повреждений.
– При необходимости заменить ECU.

P0641 Неисправность в цепи питания 1 ECU (5В)

– Неисправность в цепи опорного напряжения от ECU
• Напряжение питания: 5 В
– Проверить напряжение питания каждого датчика.
• Напряжение питания (5 В): датчик 1 положения педали акселератора, датчик HFM, датчик давления топлива, датчик давления наддува, датчик положения распределительного вала
– Проверить жгут проводов.
– При необходимости заменить ECU.

P0642 Неисправность в цепи питания 1 ECU – Низкий уровень (5 В)

P0643 Неисправность в цепи питания 1 ECU – Высокий уровень (5 В)

– Неисправность в цепи опорного напряжения от ECU • Напряжение питания: 5 В
– Проверить напряжение питания каждого датчика.
• Напряжение питания (5 В): датчик 1 положения педали акселератора, датчик HFM, датчик давления топлива, датчик давления наддува, датчик положения распределительного вала – Проверить жгут проводов.
– При необходимости заменить ECU.

P0649 Обрыв цепи сигнальной лампы системы диагностики
– Обрыв цепи

P0650 Замыкание цепи сигнальной лампы системы диагностики на “+” АКБ
– Замыкание на “+” АКБ

P0651 Неисправность в цепи питания 2 ECU (5В)

P0652 Неисправность в цепи питания 2 ECU – низкий уровень (5 В)

P0653 Неисправность в цепи питания 2 ECU – высокий уровень (5 В)

P066A Внутренняя неисправность контроллера свечи накаливания №1
– Цилиндр №1 (свеча накаливания №1) – Детали: см. код P2673.

P066B Внутренняя неисправность контроллера свечи накаливания №1
– Цилиндр №1 (свеча накаливания №1) – Детали: см. код P2673.

P066C Внутренняя неисправность контроллера свечи накаливания №2
– Цилиндр №2 (свеча накаливания №2) – Детали: см. код P2673.

P066D Внутренняя неисправность контроллера свечи накаливания №2
– Цилиндр №2 (свеча накаливания №2) – Детали: см. код P2673.

P066E Внутренняя неисправность контроллера свечи накаливания №3
– Цилиндр №3 (свеча накаливания №3) – Детали: см. код P2673.

P066F Внутренняя неисправность контроллера свечи накаливания №3
– Цилиндр №3 (свеча накаливания №3) – Детали: см. код P2673.

P0670 Нарушение питания контроллера свечи накаливания
– Детали: см. код P2673.

P0671 Свеча накаливания №3 – обрыв в цепи

– Обрыв в цепи свечи накаливания.
– Проверить цепь между ECU и каждой свечой накаливания.
– Проверить жгуты проводов свечей накаливания.
– Проверить сопротивление каждой свечи накаливания: менее 1 Ом.
– Проверить реле всех свечей накаливания.
– Проверить жгут проводов ECU.
– При необходимости заменить ECU.

P0672 Свеча накаливания №4 – обрыв в цепи

P0673 Свеча накаливания №5 – обрыв в цепи

P0674 Свеча накаливания №1 – обрыв в цепи

P0675 Свеча накаливания №2 – обрыв в цепи

P067A Внутренняя неисправность контроллера свечи накаливания №4
– Цилиндр №4 (свеча накаливания №4) – Детали: см. код P2673.

P067B Внутренняя неисправность контроллера свечи накаливания №4
– Цилиндр №4 (свеча накаливания №4) – Детали: см. код P2673.

P067C Внутренняя неисправность контроллера свечи накаливания №5
– Цилиндр №5 (свеча накаливания №5) – Детали: см. код P2673.

P067D Внутренняя неисправность контроллера свечи накаливания №5
– Цилиндр №5 (свеча накаливания №5) – Детали: см. код P2673.

P0683 Нарушение связи с контроллером свечи накаливания по шине CAN
– Периодическое пропадание сигнала блока GCU, передаваемого по шине CAN.

P0685 Неисправность главного реле

– Главное реле неожиданно переключается (ECU запитывается через 3 с)
– Сопротивление реле: 92 ± 9 Ом (при 20°C)
– Проверить жгут проводов реле на обрыв в цепи, замыкание или нарушение контакта.
• Проверить на обрыв в цепи и замыкание: контакт №9 разъема ECU.
– Если принудительное срабатывание отсутствует, заменить ECU.

P0697 Неисправность в цепи питания ECU (2,5В)

– Неисправность в цепи опорного напряжения ECU
• Напряжение питания: 2,5 В
– Проверить напряжение питания каждого датчика.
• Напряжение питания (2,55 В): Датчик 2 положения педали акселератора
– Проверить жгут проводов.
– При необходимости заменить ECU.

P0698 Неисправность в цепи питания ECU

— Низкий уровень (2,5 В)
– Неисправность в цепи опорного напряжения ECU
• Напряжение питания: 2,5 В
– Проверить напряжение питания каждого датчика.
• Напряжение питания (2,5 В): Датчик 2 положения педали акселератора
– Проверить жгут проводов.
– При необходимости заменить ECU.

P0699 Неисправность в цепи питания ECU

— Высокий уровень (2,5 В)
– Неисправность в цепи опорного напряжения ECU
• Напряжение питания: 2,5 В
– Проверить напряжение питания каждого датчика.
• Напряжение питания (2,55 В): Датчик 2 положения педали акселератора
– Проверить жгут проводов.
– При необходимости заменить ECU.

P0700 Ошибка сигнала блока управления трансмиссией (TCU)
– Нарушение связи между ECU и TCU. – Проверить линию связи между ECU и TCU. – Проверить контакты №54 и №73 разъема ECU на обрыв в цепи и замыкание. – При необходимости заменить ECU.

P0704 Неисправность датчика включения сцепления

– Неисправность датчика включения сцепления (только для моделей оборудованных МКПП).
– Проверить жгут проводов датчика.
• Проверить контакт №38 разъема ECU на обрыв в цепи, замыкание и нарушение контакта
– Проверить напряжение питания датчика и его работу.
– При необходимости заменить ECU.

P0805 Ошибка входного сигнала нейтрального положения (только для модели D27DT (с МКПП))

– Сигнал нейтрального положения МКПП посылается на блок CAN, а затем на ECU по каналу связи по шине CAN.
– ECU не может определить, отсутствует сигнал вследствие отсутствия сигнала нейтрального положения и неисправности проводки, или вследствие неисправности линии связи.
– Проверить проводку, относящуюся к датчику нейтрального положения.

P1102 Датчик HFM – Высокое характеристическое значение (только для модели D27DT)
– Характеристическое значение датчика HFM превышает заданное значение (не неисправность проводки).

P1103 Датчик HFM – Низкое характеристическое значение (только для модели D27DT)
– Характеристическое значение датчика HFM ниже заданного значения (не неисправность проводки).

P1105 Замыкание в цепи датчика атмосферного давления

– Сигнал датчика атмосферного давления вне пределов измеряемого диапазона (превышение напряжения).
– Зависимость выходного напряжения датчика от фактического атмосферного давления
• 15 кПа: 0 В 35 кПа: 1,0 В
• 55 кПа: 2,0 В 80 кПа: 3,0 В
• 100 кПа: 4,0 В 110 кПа: 4,5 В
– Заменить ECU.

P1106 Неисправность датчика давления наддува

– Напряжение питания датчика давления наддува вне пределов номинального диапазона (выше заданного значения); ключ в замке зажигания в положении «ON», двигатель заглушен – Проверить напряжение питания датчика.
– Зависимость выходного напряжения датчика от фактического давления наддува
• Диапазон значений необработанного сигнала: 0,545 ~2,490 бар
• 0,4 бар: 0,6120 В
• 1,4 бар: 2,6520 В
• 2,4 бар: 4,6920 В
– Проверить жгут проводов датчика (контакты №99 и №100 разъема ECU) на обрыв в цепи, замыкание, нарушение контакта.
– Осмотреть датчик и при необходимости заменить.
– При необходимости заменить ECU.
– Проверить наличие неисправности привода управления турбонагнетателя и одновременно наличие кода ошибки (P1235).
– При неисправности привода управления турбонагнетателя, следует также проверить:
• Герметичность системы до турбонагнеталя
• Исправность вакуумного насоса
• Электромагнитный клапан перепускного канала
• Наличие повреждений или неисправностей самого турбонагнетателя
• Пропускную способность впускного воздушного тракта
• Пропускную способность системы выпуска ОГ

P1107 Замыкание в цепи / замыкание на «массу» датчика атмосферного давления

– Сигнал датчика атмосферного давления вне пределов измеряемого диапазона (замыкание на корпус).
– Зависимость выходного напряжения датчика от фактического атмосферного давления
• 15 кПа: 0 В 35 кПа: 1,0 В
• 55 кПа: 2,0 В 80 кПа: 3,0 В
• 100 кПа: 4,0 В 110 кПа: 4,5 В
– Заменить ECU.

P1108 Замыкание в цепи датчика атмосферного давления

– Сигнал датчика атмосферного давления вне пределов измеряемого диапазона (замыкание на “+” АКБ).
– Зависимость выходного напряжения датчика от фактического атмосферного давления
• 15 кПа: 0 В 35 кПа: 1,0 В
• 55 кПа: 2,0 В 80 кПа: 3,0 В
• 100 кПа: 4,0 В 110 кПа: 4,5 В
– Заменить ECU.

P1109 Ошибка инициализации датчика давления наддува

– Недостоверный уровень сигнала датчика давления наддува либо сигнал вне пределов номинального диапазона (выше заданного значения) при работающем двигателе.
– Проверить напряжение питания датчика.
– Зависимость выходного напряжения датчика от фактического давления наддува
• Диапазон значений необработанного сигнала: 0,545 ~2,490 бар
• 0,4 бар: 0,6120 В
• 1,4 бар: 2,6520 В
• 2,4 бар: 4,6920 В
– Проверить жгут проводов датчика (контакты №99 и №100 разъема ECU) на обрыв в цепи, замыкание, нарушение контакта.
– Осмотреть датчик и при необходимости заменить.
– При необходимости заменить ECU.
– Проверить наличие неисправности привода управления турбонагнетателя и одновременно наличие кода ошибки (P1235).
– При неисправности привода управления турбонагнетателя, следует также проверить:
• Герметичность системы до турбонагнеталя
• Исправность вакуумного насоса
• Электромагнитный клапан перепускного канала
• Наличие повреждений или неисправностей самого турбонагнетателя
• Пропускную способность впускного воздушного тракта
• Пропускную способность системы выпуска ОГ

P110A Высокий уровень сигнала AMF OBD
– Высокий уровень сигнала

P110B Низкий уровень сигнала AMF OBD
– Низкий уровень сигнала

P1115 Неисправность датчика температуры охлаждающей жидкости (ОЖ)

– Недостоверные значения температуры ОЖ (если температура ниже заданных предельных значений после прогрева двигателя).
– При недостоверных значениях температуры топлива будет сохранено предшествующее значение температуры ОЖ.
– Проверить напряжение питания датчика.
– Зависимость сопротивления от фактической температуры воздуха
• 20°C: 2449 Ом
• 50°C: 826,3 Ом
• 80°C: 321,4 Ом
• 100°C: 112,9 Ом
– Проверить жгут проводов на обрыв в цепи или нарушения контакта.
• Контакты №101 и №102 разъема ECU
– Осмотреть датчик и при необходимости заменить.
– Проверить термостат и шланг системы охлаждения от радиатора к насосу (заклинивание термостата).
– При необходимости заменить ECU.

P1120 Неисправность датчика №1 положения педали акселератора

– Сигнал потенциометра 1 отличается от сигнала потенциометра 2.
– Проверить напряжение питания датчика.
– Проверить жгут проводов.
• Проверить контакты №72, 53 и № 32, 14 разъема ECU на обрыв в цепи и замыкание.
– Проверить модуль педали акселератора.
– Проверить жгут проводов ECU.
– При необходимости заменить ECU.

P1121 Неисправность датчика №2 положения педали акселератора

– Сигнал потенциометра 1 несовместим с сигналом потенциометра 2.
– Проверить напряжение питания датчика.
– Проверить жгут проводов.
• Проверить контакты №72, 53 и № 32, 14 разъема ECU на обрыв в цепи и замыкание.
– Проверить модуль педали акселератора.
– Проверить жгут проводов ECU.
– При необходимости заменить ECU.

P1122 Неисправность датчика положения педали акселератора (аварийный режим)

– При активации аварийного режима.
– Проверить напряжение питания датчика.
– Проверить жгут проводов.
• Проверить контакты №72, 53 и № 32, 14 разъема ECU на обрыв в цепи и замыкание.
– Проверить модуль педали акселератора.
– Проверить жгут проводов ECU.
– При необходимости заменить ECU.

P1123 Неисправность датчика положения педали акселератора (режим ограничения мощности)

– При активации режима ограничения мощности.
– Проверить напряжение питания датчика.
– Проверить жгут проводов.
• Проверить контакты №72, 53 и № 32, 14 разъема ECU на обрыв в цепи и замыкание.
– Проверить модуль педали акселератора.
– Проверить жгут проводов ECU.
– При необходимости заменить ECU.

P1124 Неисправность датчика положения педали акселератора – заклинивание

– Датчик положения акселератора заклинил.
– Проверить жгут проводов и режимы работы выключателя тормоза.
– Проверить функционирование педали акселератора.
– Проверить модуль педали акселератора.
– Проверить жгут проводов ECU.
– При необходимости заменить ECU.

P1148 Неисправность распознавания датчика детонации
– Проверить значения минимальных сигналов впрыска (MDP). – Проверить жгут проводов и датчик детонации. – При необходимости заменить ECU.

P1149 Высокий уровень воды в топливном фильтре
– Слить воду из топливного фильтра

P1170 Нарушение корректировки крутящего момента – Высокий уровень
– См. код неисправности P0372.

P1171 Ошибка минимального сигнала впрыска (MDP) форсунки №1
– Ошибка MDP форсунки №1. – Заменить форсунку и ввести новый код C2I.

P1172 Ошибка минимального сигнала впрыска (MDP) форсунки №2
– Ошибка MDP форсунки №2. – Заменить форсунку и ввести новый код C2I.

P1173 Ошибка минимального сигнала впрыска (MDP) форсунки №3
– Ошибка MDP форсунки №3. – Заменить форсунку и ввести новый код C2I.

P1174 Ошибка минимального сигнала впрыска (MDP) форсунки №4
– Ошибка MDP форсунки №4. – Заменить форсунку и ввести новый код C2I.

P1175 Ошибка минимального сигнала впрыска (MDP) форсунки №5
– Ошибка MDP форсунки №5. – Заменить форсунку и ввести новый код C2I.

P1190 Ошибка инициализации датчика давления топлива

– Начальные значения датчика давления топлива выше или ниже указанных значений (ключ в замке зажигания в положении «ON»).
• Максимальные измеряемые значения: 90 бар (короткое замыкание)
• Минимальные измеряемые значения: 90 бар (разомкнутое состояние)
– Проверить напряжение питания датчика.
• Выходное напряжение при 1600 бар: 4,055 ± 0,125 В
• Выходное напряжение при атмосферном давлении 0,5 ± 0,04 В
• Проверить жгут проводов реле и ECU.
• Проверить контакты №25 и №26 разъема ECU на обрыв в цепи и замыкание.
• Проверить топливные рампы и трубки высокого давления топлива на герметичность.
– Проверить датчик давления топлива в топливной рампе.
– При необходимости заменить ECU.

P1191 Слишком медленное нарастание давления топлива в системе

– Слишком медленное нарастание давления во время запуска двигателя.
– Проверить жгут проводов IMV-клапана.
– Проверить жгут проводов ECU.
• Проверить контакт №87 разъема ECU на обрыв в цепи и замыкание.
– Проверить датчик давления топлива.
• Напряжение питания: 5 ± 0,1 В
• Выходное напряжение при 1600 бар: 4,055 ± 0,125 В
• Выходное напряжение при атмосферном давлении 0,5 ± 0,04 В
– Проверить контур низкого давления топлива.
• Проверить уровень топлива в топливном баке. Проверить топливную систему на подсос воздуха.
• Проверить технические характеристики топливного фильтра.
– Проверить топливный контур высокого давления.
• Проверить топливные рампы и трубки высокого давления топлива на герметичность.
– Проверить сопротивление IMV-клапана: 5,44 Ом
• При выходе показаний за пределы заданного значения: заменить ТНВД и IMV-клапан
– При необходимости заменить ECU.

P1192 Ошибка инициализации датчика давления топлива – Низкий уровень

– Начальные значения датчика давления топлива ниже указанных значений (ключ в замке зажигания в положении «ON»)
• Минимальные измеряемые значения: 90 бар (разомкнутое состояние)
– Проверить напряжение питания датчика.
• Выходное напряжение при 1600 бар: 4,055 ± 0,125 В
• Выходное напряжение при атмосферном давлении 0,5 ± 0,04 В
– Проверить жгут проводов реле и ECU.
• Проверить контакты №25 и №26 разъема ECU на обрыв в цепи и нарушение контакта.
• Проверить топливные рампы и трубки высокого давления топлива на герметичность.
– Проверить датчик давления топлива.
– При необходимости заменить ECU.

P1193 Ошибка инициализации датчика давления топлива – Высокий уровень

– Начальные значения датчика давления топлива выше указанных значений (ключ в замке зажигания в положении «ON»).
• Максимальные измеряемые значения: 90 бар (короткое замыкание)
• Проверить напряжение питания датчика.
• Выходное напряжение при 1600 бар: 4,055 ± 0,125 В
• Выходное напряжение при атмосферном давлении 0,5 ± 0,04 В
– Проверить жгут проводов реле и ECU.
• Проверить контакты №25 и №26 разъема ECU на обрыв в цепи и нарушение контакта.
• Проверить топливные рампы и трубки высокого давления топлива на герметичность.
– Проверить датчик давления топлива.
– При необходимости заменить ECU.

P1201 Форсунка №1 – замыкание в цепи

– Неисправность цепи форсунки №1: Короткое замыкание.
• Если неисправность возникает вновь при снятой форсунке, заменить форсунку. Ввести новый код C2I и повторить проверку.
• Если неисправность не возникает, проверить жгут проводки между форсункой и ECU (контакты разъема ECU: №117, №114).
– При необходимости заменить ECU.

P1202 Форсунка №2 – замыкание в цепи

– Неисправность цепи форсунки №2: Короткое замыкание.
• Если неисправность возникает вновь при снятой форсунке, заменить форсунку. Ввести новый код C2I и повторить проверку.
• Если неисправность не возникает, проверить жгут проводки между форсункой и ECU (контакты разъема ECU: №118, №121).
– При необходимости заменить ECU.

P1203 Форсунка №3 – замыкание в цепи

– Неисправность цепи форсунки №3: Короткое замыкание.
• Если неисправность возникает вновь при снятой форсунке, заменить форсунку. Ввести новый код C2I и повторить проверку.
• Если неисправность не возникает, проверить жгут проводки между форсункой и ECU (контакты разъема ECU: №117, №116).
– При необходимости заменить ECU.

P1204 Форсунка №4 – замыкание в цепи

– Неисправность цепи форсунки №4: Короткое замыкание.
• Если неисправность возникает вновь при снятой форсунке, заменить форсунку. Ввести новый код C2I и повторить проверку.
• Если неисправность не возникает, проверить жгут проводки между форсункой и ECU (контакты разъема ECU: №117, №115).
– При необходимости заменить ECU.

P1205 Форсунка №5 — замыкание в цепи

– Неисправность цепи форсунки №5: короткое замыкание.
• Если неисправность возникает вновь при снятой форсунке, заменить форсунку. Ввести новый код C2I и повторить проверку.
• Если неисправность не возникает, проверить жгут проводки между форсункой и ECU (контакты разъема ECU: №118, №120).
– При необходимости заменить ECU.

P1234 Неисправность системы VTG (высокий уровень)
– Неисправность системы регулирования давления наддува. – Проверить систему подачи воздуха. – Проверить напряжение питания датчика. – Проверить жгут проводов и ECU. – При необходимости заменить ECU.

P1235 Неисправность системы VTG
– Неисправность системы регулирования давления наддува. – Проверить систему подачи воздуха. – Проверить напряжение питания датчика. – Проверить жгут проводов и ECU. – При необходимости заменить ECU.

P1252 Высокий уровень давления IMV-клапана

– Уровень давления в топливной рампе чрезмерно высок.
– Проверить жгут проводов IMV-клапана.
– Проверить жгут проводов ECU.
• Проверить контакт №87 разъема ECU на обрыв в цепи и замыкание.
– Проверить датчик давления топлива.
• Напряжение питания: 5 + 0,1 В
• Выходное напряжение при 1600 бар: 4,055 ± 0,125 В
• Выходное напряжение при атмосферном давлении: 0,5 ± 0,04 В
– Проверить контур низкого давления топлива.
• Проверить уровень топлива в топливном баке. Проверить топливную систему на подсос воздуха.
• Проверить состояние (пропускную способность) топливного фильтра.
– Проверить топливный контур высокого давления.
– Проверить топливные рампы и трубки высокого давления топлива на герметичность.
– Проверить сопротивление IMV-клапана: 5,44 Ом.
• При выходе показаний за пределы указанного значения: заменить ТНВД и IMV-клапан
• При необходимости заменить ECU.

P1253 Неисправность ограничения минимального давления в топливной рампе (неисправность IMV-клапана)

– Ненормальное давление в топливной рампе: Слишком низкое
– Проверить жгут проводов IMV-клапана.
– Проверить жгут проводов ECU.
• Проверить контакт №87 разъема ECU на обрыв в цепи и замыкание.
– Проверить герметичность контура высокого давления, топливных рамп и трубок высокого давления.
– Проверить датчик давления топлива.
• Напряжение питания: 5 ± 0,1 В
• Выходное напряжение при 1600 бар: 4,055 ± 0,125 В
• Выходное напряжение при атмосферном давлении 0,5 ± 0,04 В
– Проверить контур низкого давления топлива.
• Проверить уровень топлива в топливном баке. Проверить топливную систему на подсос воздуха.
• Проверить технические характеристики топливного фильтра.
– Проверить сопротивление IMV-клапана: 5,44 Ом
• При выходе показаний за пределы заданного значения: заменить ТНВД и IMV-клапан
– При необходимости заменить ECU.

P1254 Неисправность ограничения максимального давления в топливной рампе (неисправность IMV-клапана)

– Ненормальное давление в топливной рампе: Слишком высокое
– Проверить жгут проводов IMV-клапана.
– Проверить жгут проводов ECU.
• Проверить контакт №87 разъема ECU на обрыв в цепи и замыкание.
– Проверить герметичность контура высокого давления, топливных рамп и трубок высокого давления.
– Проверить датчик давления топлива.
• Напряжение питания: 5 ± 0,1 В
• Выходное напряжение при 1600 бар: 4,055 ± 0,125 В
• Выходное напряжение при атмосферном давлении 0,5 ± 0,04 В
– Проверить контур низкого давления топлива.
• Проверить уровень топлива в топливном баке. Проверить топливную систему на подсос воздуха.
• Проверить технические характеристики топливного фильтра.
– Проверить сопротивление IMV-клапана: 5,44 Ом
• При выходе показаний за пределы заданного значения: заменить ТНВД и IMV-клапан
– При необходимости заменить ECU.

P1256 Низкий уровень давления подачи топлива в топливную рампу

– Сообщение об отклонении давления в топливной рампе: Слишком высокий уровень текущей регулировки IMV-клапана, дрейф.
– Проверить жгут проводов IMV-клапана.
– Проверить жгут проводов ECU.
• Проверить контакт №87 разъема ECU на обрыв в цепи и замыкание.
– Проверить датчик давления топлива.
• Напряжение питания: 5 ± 0,1 В
• Выходное напряжение при 1600 бар: 4,055 ± 0,125 В
• Выходное напряжение при атмосферном давлении 0,5 ± 0,04 В
– Проверить контур низкого давления топлива.
• Проверить уровень топлива в топливном баке. Проверить топливную систему на подсос воздуха.
• Проверить технические характеристики топливного фильтра.
– Проверить топливный контур высокого давления.
• Проверить топливные рампы и трубки высокого давления топлива на герметичность.
– Проверить сопротивление IMV-клапана: 5,44 Ом
• При выходе показаний за пределы заданного значения: заменить ТНВД и IMV-клапан
– При необходимости заменить ECU.

P1257 Высокий уровень давления подачи топлива в топливную рампу

P1258 Недостаточный уровень высокого давления топлива в топливной рампе

– Сообщение об отклонении давления в топливной рампе: Слишком высокий уровень текущей регулировки IMV-клапана, дрейф.
– Проверить жгут проводов IMV-клапана.
– Проверить жгут проводов ECU.
• Проверить контакт №87 разъема ECU на обрыв в цепи и замыкание.
– Проверить датчик давления топлива.
• Напряжение питания: 5 ± 0,1 В
• Выходное напряжение при 1600 бар: 4,055 ± 0,125В
• Выходное напряжение при атмосферном давлении 0,5 ± 0,04 В
– Проверить контур низкого давления топлива.
• Проверить уровень топлива в топливном баке. Проверить топливную систему на подсос воздуха.
• Проверить технические характеристики топливного фильтра.
– Проверить топливный контур высокого давления.
• Проверить топливные рампы и трубки высокого давления топлива на герметичность.
– Проверить сопротивление IMV-клапана: 5,44 Ом
• При выходе показаний за пределы заданного значения: заменить ТНВД и IMV-клапан
– При необходимости заменить ECU.

P1259 Превышен уровень высокого давления топлива в топливной рампе

P1260 Избыточный ток IMV-клапана

– Ненормальное давление в топливной рампе, Слишком высокий уровень текущей регулировки IMV-клапана, дрейф
– Проверить жгут проводов IMV-клапана.
– Проверить жгут проводов ECU.
• Проверить контакт №87 разъема ECU на обрыв в цепи и замыкание.
– Проверить датчик давления топлива.
• Напряжение питания: 5 ± 0,1В
• Выходное напряжение при 1600 бар: 4,055 ± 0,125В
• Выходное напряжение при атмосферном давлении: 0,5 ± 0,04В
– Проверить контур низкого давления топлива
• Проверить уровень топлива в топливном баке и убедиться в отсутствии подсоса воздуха.
• Проверить технические характеристики топливного фильтра.
– Проверить контур высокого давления топлива.
• Проверить топливные рампы и трубки высокого давления топлива на герметичность.
– Проверить сопротивление IMV-клапана (5,44 Ом).
• Если сопротивление не соответствует требуемому значению, заменить ТНВД и IMV-клапан.

P1286 Низкое сопротивление в цепи форсунки №1

– Значение сопротивления жгута проводов форсунки №1 вне диапазона допустимых значений.
• Низкое сопротивление: Менее 0,150 Ом (при разомкнутой цепи форсунки)
– Проверить жгут проводки форсунки №1 и электрическую изоляцию.
– Проверить провода форсунки №1 на обрыв.
• При неисправном контакте форсунки №1, заменить форсунку и ввести новый код C2l. Повторить проверку.
• При исправном контакте форсунки №1, проверить жгут проводов ECU.
– При необходимости заменить ECU.

P1287 Высокое сопротивление жгута проводки форсунки №1

– Значение сопротивления жгута проводки форсунки №1 вне диапазона допустимых значений.
• Высокое сопротивление: Свыше 0,573 Ом (замыкание цепи форсунки)
– Проверить жгут проводки форсунки №1 и электрическую изоляцию.
– Проверить жгут проводки форсунки №1 на короткое замыкание.
• Если, после отсоединения разъема форсунки неисправность остается, заменить форсунку №1 и ввести новый код C2I. Повторить проверку.
• Если, после отсоединения разъема форсунки неисправность устраняется, проверить жгут проводов между ECU и форсункой.
– При необходимости заменить ECU.

P1288 Низкое сопротивление в цепи форсунки №2

– Значение сопротивления жгута проводов форсунки №2 вне диапазона допустимых значений.
• Низкое сопротивление: Менее 0,150 Ом (при разомкнутой цепи форсунки)
– Проверить провода форсунки №2 и их электрическую изоляцию.
– Проверить жгут проводки форсунки №2 на обрыв.
• При неисправном контакте форсунки №2, заменить форсунку и ввести новый код C2l. Повторить проверку.
• При исправном контакте форсунки №2, проверить жгут проводов ECU.
– При необходимости заменить ECU.

P1289 Высокое сопротивление жгута проводки форсунки №2

– Значение сопротивления жгута проводов форсунки №2 вне диапазона допустимых значений.
• Высокое сопротивление: Свыше 0,573 Ом (замыкание цепи форсунки)
– Проверить провода форсунки №2 и их электрическую изоляцию.
– Проверить провода форсунки №2 на замыкание.
• Если, после отсоединения разъема форсунки неисправность остается, заменить форсунку №2 и ввести новый код C2I. Повторить проверку.
• Если, после отсоединения разъема форсунки неисправность устраняется, проверить жгут проводов между ECU и форсункой.
– При необходимости заменить ECU.

P1290 Низкое сопротивление в цепи форсунки №3

– Значение сопротивления жгута проводов форсунки №3 вне диапазона допустимых значений.
• Низкое сопротивление: Менее 0,150 Ом (при разомкнутой цепи форсунки)
– Проверить провода форсунки №3 и их электрическую изоляцию.
– Проверить провода форсунки №3 на обрыв.
• При неисправном контакте форсунки №3, заменить форсунку и ввести новый код C2l. Повторить проверку.
• При исправном контакте форсунки №3, проверить жгут проводов ECU.
– При необходимости заменить ECU.

P1291 Высокое сопротивление жгута проводки форсунки №3

– Значение сопротивления жгута проводов форсунки №3 вне диапазона допустимых значений.
• Высокое сопротивление: Свыше 0,573 Ом (замыкание цепи форсунки)
– Проверить провода форсунки №3 и их электрическую изоляцию.
– Проверить провода форсунки №3 на замыкание.
• Если, после отсоединения разъема форсунки неисправность остается, заменить форсунку №3 и ввести новый код C2I. Повторить проверку.
• Если, после отсоединения разъема форсунки неисправность устраняется, проверить жгут проводов между ECU и форсункой.
– При необходимости заменить ECU.

P1292 Низкое сопротивление в цепи форсунки №4

– Значение сопротивления жгута проводов форсунки №4 вне диапазона допустимых значений.
• Низкое сопротивление: Менее 0,150 Ом (при разомкнутой цепи форсунки)
– Проверить провода форсунки №4 и их электрическую изоляцию.
– Проверить провода форсунки №4 на обрыв.
• При неисправном контакте форсунки №4, заменить форсунку и ввести новый код C2l. Повторить проверку.
• При исправном контакте форсунки №4, проверить жгут проводов ECU.
– При необходимости заменить ECU.

P1293 Высокое сопротивление жгута проводки форсунки №4

– Значение сопротивления жгута проводов форсунки №4 вне диапазона допустимых значений.
• Высокое сопротивление: Свыше 0,573 Ом (замыкание цепи форсунки)
– Проверить провода форсунки №4 и их электрическую изоляцию.
– Проверить провода форсунки №4 на замыкание.
• Если, после отсоединения разъема форсунки неисправность остается, заменить форсунку №4 и ввести новый код C2I. Повторить проверку.
• Если, после отсоединения разъема форсунки неисправность устраняется, проверить жгут проводов между ECU и форсункой.
– При необходимости заменить ECU.

P1294 Низкое сопротивление в цепи форсунки №5

– Значение сопротивления жгута проводов форсунки №5 вне диапазона допустимых значений.
– Низкое сопротивление: Менее 0,150 Ом (при разомкнутой цепи форсунки)
– Проверить провода форсунки №5 и их электрическую изоляцию.
– Проверить провода форсунки №5 на обрыв.
• При неисправном контакте форсунки №5, заменить форсунку и ввести новый код C2l. Повторить проверку.
• При исправном контакте форсунки №5, проверить жгут проводов ECU.
– При необходимости заменить ECU.

P1295 Высокое сопротивление в цепи форсунки №5

– Значение сопротивления жгута проводов форсунки №5 вне диапазона допустимых значений.
• Высокое сопротивление: Свыше 0,573 Ом (замыкание цепи форсунки)
– Проверить провода форсунки №5 и их электрическую изоляцию.
– Проверить провода форсунки №5 на замыкание.
• Если, после отсоединения разъема форсунки неисправность остается, заменить форсунку №5 и ввести новый код C2I. Повторить проверку.
• Если, после отсоединения разъема форсунки неисправность устраняется, проверить жгут проводов между ECU и форсункой.
– При необходимости заменить ECU.

P1405 Неисправность клапана системы рециркуляции отработавших газов (EGR) – замыкание на массу

– Объем отработавших газов (ОГ) выходит за пределы регулирования системы EGR: Высокий уровень.
• Цепь контроллера системы EGR: Обрыв или замыкание на массу
– Проверить жгут проводов привода системы EGR.
– Проверить напряжение питания электромагнитного клапана системы EGR.
– Проверить электромагнитный клапан системы EGR.
– Проверить клапан системы EGR на предмет заедания.
– Проверить сопротивление привода системы EGR: 15,4 Ом.
– Проверить жгут проводов ECU на обрыв в цепи или замыкание.
• Контакт №96 разъема ECU

P1406 Неисправность электромагнитного клапана системы EGR – замыкание на “+” АКБ.

– Объем отработавших газов (ОГ) выходит за пределы регулирования системы EGR: Низкий уровень.
• Цепь контроллера системы EGR: Замыкание на “+” АКБ
– Проверить жгут проводов привода системы EGR.
– Проверить напряжение питания электромагнитного клапана системы EGR.
– Проверить электромагнитный клапан системы EGR.
– Проверить клапан системы EGR на предмет заедания
– Проверить сопротивление привода системы EGR: 15,4 Ом
– Проверить жгут проводов ECU на обрыв в цепи или замыкание.
• Контакт №96 разъема ECU

P1407 Вакуумный модулятор дроссельного клапана – разомкнут / замкнут
– Неисправность электрической цепи вакуумного модулятора дроссельного клапана. – Разрыв электрической цепи. – Замыкание электрической цепи. – Замыкание электрической цепи на аккумулятор.

P1407 Ошибка положения клапана системы EGR в закрытом положении

– Причины
• Клапан системы EGR не закрыт, когда система
EGR не работает в течение 50 секунд при работе двигателя на холостом ходу.
– Проверить на контактах следующее:
• EGR №1: Питание клапана (главное реле)
• EGR №2: Датчик (опорное напряжение)…….. Контакт ECU №A33
• EGR №4: Датчик (масса) ……………….. Контакт ECU №A09
• EGR №5: Привод клапана (ШИМ)…………… Контакт ECU №A48
• EGR №6: Датчик (сигнал)……………….. Контакт ECU №A82
– Способ устранения
• Проверить проводку клапана и датчика системы EGR.
• Осмотреть и при необходимости заменить блок.
• См. коды неисправностей (P0407 и P0408).

P1409 Короткое замыкание в цепи клапана системы EGR

– Проверить на контактах следующее:
• Обрыв проводки клапана системы EGR.
• Контакт EGR №1: Питание (главное реле)
• Контакт EGR №5: Контакт ECU №A48
– Способ устранения
• Проверить проводку клапана системы EGR.
• Осмотреть и при необходимости заменить блок.
• См. коды неисправностей (P0407 и P0408).

P1430 CDPF – Отложение сажи сверх предела

– Невозможно задействовать режим восстановления.
– Давление свыше 23 кПа в течение менее 960 из-за сопротивления сажи.
– Если контрольная лампа проверки двигателя мерцает, необходимо в течение не менее 20 минут ехать со скоростью не ниже 50 км/ч, чтобы сжечь отложения сажи в CDPF.

P1432 Работа в режиме ограничения крутящего момента

– Условия функционирования системы:
Если объем отложений сажи свыше установленного уровня (ошибка P1430), невозможен переход в режим восстановления (возникновение соответствующей ошибки), режим ограничения крутящего момента активен, необходимо как можно скорее провести проверку системы.
– Во время работы: ограничение крутящего момента, лампа проверки двигателя горит

P1480 Неисправность цепи №1 вентилятора конденсатора – обрыв в цепи

– Вентилятор конденсатора №1: Обрыв в цепи
– Проверить реле вентилятора и жгут проводов реле.
– Проверить жгут проводов ECU на обрыв в цепи или замыкание.
• Контакт №80 разъема ECU
– Если после замены реле принудительное включение отсутствует, заменить ECU.

P1481 Неисправность цепи вентилятора №1 конденсатора – короткое замыкание

– Вентилятор №1 конденсатора: Короткое замыкание
– Проверить реле вентилятора и жгут проводов реле.
– Проверить жгут проводов ECU на обрыв в цепи или замыкание.
• Контакт №80 разъема ECU
– Если после замены реле принудительное включение отсутствует, заменить ECU.

P1482 Неисправность цепи вентилятора №1 конденсатора – замыкание на массу

– Вентилятор №1 конденсатора: Замыкание на массу.
– Проверить реле вентилятора и жгут проводов реле.
– Проверить жгут проводов ECU на обрыв в цепи или замыкание.
• Контакт №80 разъема ECU
– Если после замены реле принудительное включение отсутствует, заменить ECU.

P1500 Неисправность датчика скорости

– Ошибка сигнала скорости автомобиля, передаваемого по шине CAN.
– Проверить линию связи шины CAN на обрыв или замыкание.
– Проверить соединительные линии ABS/ESP и TCU.
– Проверить жгут проводов ECU.
– При необходимости заменить ECU.

P1501 Ошибка кодирования варианта (датчика скорости автомобиля)

– Если кодирование датчика скорости установлено как YES (для автомобиля с системой ABS), входной сигнал скорости автомобиля является ошибочным, когда скорость автомобиля составляет менее 15 км/ч при частоте вращения двигателя 1600 об/мин.
– Если кодирование датчика скорости установлено как NO (для автомобилей с каналом связи по шине CAN и системой ABS/ ESP), соответствующий код неисправности (DTC) не отображается.
– Проверить кодирование датчика скорости автомобиля.

P1503 Ошибка входного сигнала с датчика скорости автомобиля

– Если кодирование датчика скорости установлено как YES (для автомобиля с системой ABS), количество импульсов на один оборот импульсного кольца превышает требуемую величину.
– Требуемое количество импульсов: 52 импульса/об.
– Проверить кодирование датчика скорости автомобиля.

P1526 Неисправность цепи вентилятора №2 конденсатора – обрыв в цепи

– Вентилятор №2 конденсатора: Обрыв в цепи
– Проверить реле вентилятора и жгут проводов реле.
– Проверить жгут проводов ECU на обрыв в цепи или замыкание.
• Контакт №81 разъема ECU
– Если после замены реле принудительное включение отсутствует, заменить ECU.

P1527 Неисправность цепи вентилятора №2 конденсатора – короткое замыкание

– Вентилятор №2 конденсатора: Короткое замыкание
– Проверить реле вентилятора и жгут проводов реле.
– Проверить жгут проводов ECU на обрыв в цепи или замыкание.
• Контакт №81 разъема ECU
– Если после замены реле принудительное включение отсутствует, заменить ECU.

P1528 Неисправность цепи №2 вентилятора конденсатора – замыкание на массу

– Вентилятор №2 конденсатора: Замыкание на массу
– Проверить реле вентилятора и жгут проводов реле.
– Проверить жгут проводов ECU на обрыв в цепи или замыкание.
• Контакт №81 разъема ECU
– Если после замены реле принудительное включение отсутствует, заменить ECU.

P1530 Цепь управления подогревателем №1 – обрыв в цепи

– Неисправность цепи подогревателя №1: Обрыв в цепи.
– Проверить жгут проводов на обрыв.
• Контакт №61 разъема ECU
– Проверить срабатывание реле подогревателя.
– Если принудительное включение отсутствует, заменить ECU.
– Проверить жгут проводов ECU и при необходимости заменить ECU.

P1531 Цепь управления подогревателем №1 – короткое замыкание

– Неисправность цепи подогревателя №1: Короткое замыкание.
– Проверить жгут проводов на замыкание
• Контакт №61 разъема ECU
– Проверить срабатывание реле подогревателя.
– Если принудительное включение отсутствует, заменить ECU.
– Проверить жгут проводов ECU и при необходимости заменить ECU

P1532 Цепь управления подогревателем №1 – замыкание на массу

– Неисправность цепи подогревателя №1: Замыкание на массу.
– Проверить жгут проводов на замыкание
• • Контакт №61 разъема ECU
– Проверить срабатывание реле подогревателя.
– Если принудительное включение отсутствует, заменить ECU.
– Проверить жгут проводов ECU и при необходимости заменить ECU.

P1534 Цепь управления подогревателем №2 – обрыв в цепи

– Неисправность цепи подогревателя №2: Обрыв в цепи.
– Проверить жгут проводов на обрыв.
• Контакт №62 разъема ECU
– Проверить срабатывание реле подогревателя.
– Если принудительное включение отсутствует, заменить ECU.
– Проверить жгут проводов ECU и при необходимости заменить ECU.

P1535 Цепь управления подогревателем №2 – короткое замыкание

– Неисправность цепи подогревателя №2: Короткое замыкание.
– Проверить жгут проводов на замыкание
• Контакт №62 разъема ECU.
– Проверить срабатывание реле подогревателя.
– Если принудительное включение отсутствует, заменить ECU.
– Проверить жгут проводов ECU и при необходимости заменить ECU.

P1536 Цепь управления подогревателем №2 – замыкание на массу

– Неисправность цепи подогревателя №2: Замыкание на массу.
– Проверить жгут проводов на замыкание
• Контакт №62 разъема ECU.
– Проверить срабатывание реле подогревателя.
– Если принудительное включение отсутствует, заменить ECU.
– Проверить жгут проводов ECU и при необходимости заменить ECU.

P1540 Неисправность рабочего контура кондиционера воздуха – обрыв в цепи
– Проверить датчик кондиционера и жгут проводов. – Проверить жгут проводов ECU. – При необходимости проверить ECU.

P1541 Неисправность
рабочего контура кондиционера воздуха — короткое замыкание – Проверить датчик кондиционера и жгут проводов. – Проверить жгут проводов ECU. – При необходимости проверить ECU.

P1542 Неисправность рабочего контура кондиционера воздуха – замыкание на массу
– Проверить датчик кондиционера и жгут проводов. – Проверить жгут проводов ECU. – При необходимости проверить ECU.

P1564 Неисправность выключателя круиз-контроля (питание)

– Относится к автомобилю, оборудованному системой круиз-контроля, возникла вследствие ошибки кодирования для автомобиля без системы круиз-контроля
– Технические данные выключателя круиз-контроля
• Опорное напряжение: 5В (контакт разъема ECU №B11)
• Сигнал выключателя: Контакт разъема ECU №B15
• Масса выключателя: Контакт разъема ECU №B16
• Уровень напряжения сигнала выключателя
* Сопротивление при ускорении: 220 Ом ±1%
* Сопротивление при замедлении: 560 Ом ±1%
* Сопротивление при возврате: 1200 Ом ±1%
* Сопротивление в положении выключателя OFF: 75 Ом ± 1%

P1565 Неисправность выключателя круиз-контроля (ускорение)
– Неисправность выключателя акселератора системы круиз-контроля или соответствующей проводки.

P1566 Неисправность выключателя круиз-контроля (положение OFF)
– Неисправность выключателя (OFF) системы круиз-контроля или соответствующей проводки.

P1567 Неисправность выключателя круиз-контроля (возврат)
– Неисправность выключателя системы круиз-контроля или соответствующей проводки.

P1568 Неисправность выключателя круиз-контроля (замедление)
– Неисправность выключателя деселератора системы круиз-контроля или соответствующей проводки.

P1568 Неисправность выключателя круиз-контроля (при ускорении)
– Неисправность выключателя круиз-контроля (при ускорении)

P1569 Неисправность выключателя круиз-контроля (предохранительный выключатель)
– Неисправность предохранительного выключателя системы круиз-контроля или соответствующей проводки.

P1569 Неисправность выключателя круиз-контроля (при замедлении)
– Неисправность выключателя круиз-контроля (при замедлении)

P1570 Неисправность выключателя круиз-контроля (сигнал)

– Относится к автомобилю, оборудованному системой круиз-контроля, возникла вследствие ошибки кодирования для автомобиля без системы круиз-контроля
– Технические данные выключателя круиз-контроля
• Опорное напряжение: 5В (контакт разъема ECU №B11)
• Сигнал выключателя: Контакт разъема ECU №B15
• Масса выключателя: Контакт разъема ECU №B16
• Уровень напряжения сигнала выключателя
* Сопротивление при ускорении: 220 Ом ± 1%
* Сопротивление при замедлении: 560 Ом ± 1%
* Сопротивление при возврате: 1200 Ом ± 1%
* Сопротивление в положении выключателя OFF: 75 Ом ± 1%

P1571 Неисправность лампы стоп-сигнала

– Неисправность выключателя педали тормоза.
• Выключатель педали тормоза: Нормально замкнут (НЗ)
• Выключатель стоп-сигналов: Нормально разомкнут (НР)
• При срабатывании выключателя один сигнал (НР) посылается в систему круиз-контроля, а другой (НЗ) посылается к стоп-сигналам.
– Проверить жгут проводов выключателя педали тормоза.
– Проверить напряжение питания выключателя педали тормоза (12 В).
– Проверить срабатывание контакта выключателя педали тормоза.
– Проверить жгут проводов ECU (контакт №77 разъема ECU) на замыкание, нарушение контакта.
– При необходимости заменить ECU.

P1572 Отсутствие сигнала на лампах стоп-сигнала

– Неисправность выключателя педали тормоза либо выключателя стоп-сигналов.
• Выключатель педали тормоза: Нормально замкнут (НЗ)
• Выключатель стоп-сигналов: Нормально разомкнут (НР)
• При срабатывании выключателя один сигнал (НР) посылается в систему круиз-контроля, а другой (НЗ) к стоп-сигналам
– Проверить жгут проводов выключателя стоп-сигналов и выключателя педали тормоза.
– Проверить напряжение питания выключателя стоп-сигналов/педали тормоза (12 В).
– Проверить срабатывание контактов выключателя стоп-сигналов/педали тормоза.
– Проверить жгут проводов ECU (контакт №58 разъема ECU) на замыкание, нарушение контакта.
– При необходимости заменить ECU.

P1573 Неисправность выключателя круиз-контроля (короткое замыкание)

– Относится к автомобилю, оборудованному системой круиз-контроля, возникла вследствие ошибки кодирования для автомобиля без системы круиз-контроля
– Технические данные выключателя круиз-контроля
• Опорное напряжение: 5В (контакт разъема ECU №B11)
• Сигнал выключателя: Контакт разъема ECU №B15
• Масса выключателя: Контакт разъема ECU №B16
• Уровень напряжения сигнала выключателя
* Сопротивление при ускорении: 220 Ом ± 1%
* Сопротивление при замедлении: 560 Ом ±1%
* Сопротивление при возврате: 1200 Ом± 1%
* Сопротивление в положении выключателя OFF: 75 Ом ± 1%

P1578 Неисправность выключателя круиз-контроля (короткое замыкание в цепи)

– Относится к автомобилю, оборудованному системой круиз-контроля, возникла вследствие ошибки кодирования для автомобиля без системы круиз-контроля
– Технические данные выключателя круиз-контроля
• Опорное напряжение: 5В (контакт разъема ECU №B11)
• Сигнал выключателя: Контакт разъема ECU №B15
• Масса выключателя: Контакт разъема ECU №B16
• Уровень напряжения сигнала выключателя
* Сопротивление при ускорении: 220 Ом ± 1%
* Сопротивление при замедлении: 560 Ом ±1%
* Сопротивление при возврате: 1200 Ом ± 1%
* Сопротивление в положении выключателя OFF: 75 Ом ± 1%

P1600 Неисправность выключения (завершения работы) ECU
– Неисправен ECU. – Проверить провода соединения с массой кузова. – Проверить ECU. – При необходимости заменить ECU.

P1601 Неисправность ECU
– Неисправен ECU. – Проверить провода соединения с массой кузова. – Проверить ECU. – При необходимости заменить ECU.

P1602 Неисправность ECU
– Неисправен ECU. – Проверить провода соединения с массой кузова. – Проверить ECU. – При необходимости заменить ECU.

P1603 Неисправность ECU
– Неисправен ECU. – Проверить провода соединения с массой кузова. – Проверить ECU. – При необходимости заменить ECU.

P1604 Неисправность ECU
– Неисправен ECU. – Проверить провода соединения с массой кузова. – Проверить ECU. – При необходимости заменить ECU.

P1605 Неисправность ECU
– Неисправен ECU. – Проверить провода соединения с массой кузова. – Проверить ECU. – При необходимости заменить ECU.

P1606 Неисправность ECU
– Неисправен ECU. – Проверить провода соединения с массой кузова. – Проверить ECU. – При необходимости заменить ECU.

P1607 Ошибка сигнала ECU по отсечке форсунки
– Неисправен ECU. – Проверить провода соединения с массой кузова. – Проверить ECU. – При необходимости заменить ECU.

P1608 Неисправность ECU
– Неисправен ECU. – Проверить провода соединения с массой кузова. – Проверить ECU. – При необходимости заменить ECU.

P1614 Ошибка кода C2I/MDP форсунки
– Неисправен ECU. – Проверить провода соединения с массой кузова. – Проверить ECU. – При необходимости заменить ECU.

P1615 Неисправность ECU
– Неисправен ECU. – Проверить провода соединения с массой кузова. – Проверить ECU. – При необходимости заменить ECU.

P1616 Неисправность ECU
– Неисправен ECU. – Проверить провода соединения с массой кузова. – Проверить ECU. – При необходимости заменить ECU.

P1620 Неисправность ECU
– Неисправен ECU. – Проверить провода соединения с массой кузова. – Проверить ECU. – При необходимости заменить ECU.

P1621 Неисправность ECU
– Неисправен ECU. – Проверить провода соединения с массой кузова. – Проверить ECU. – При необходимости заменить ECU.

P1622 Неисправность ECU
– Неисправен ECU. – Проверить провода соединения с массой кузова. – Проверить ECU. – При необходимости заменить ECU.

P162D (ранее P1612) Неисправность в цепи форсунок 1-го ряда – высокий уровень напряжения.

– Неисправность цепи форсунок №1, №4 и №3 (высокий уровень): Замыкание на «массу» или на “+” АКБ.
– Рабочее напряжение: 6 ~ 18 В
– Проверить цепь форсунок 1-го ряда: Замыкание или нарушение контакта
– Проверить, возникает ли неисправность при отключенных форсунках и ключе зажигания в положении «OFF».
• Если неисправность возникла вновь, проверить жгут проводов форсунок и ECU.
– Проверить, возникает ли неисправность при поочередном подключении форсунок и ключе зажигания в положении “ON”.
• При возникновении неисправности заменить форсунку (после замены ввести новый код C2I).
• Проверить аналогичным образом остальные форсунки.
– Проверить жгут проводов ECU.
• Контакты №44 и №63 разъема ECU
– При необходимости заменить ECU.

P162E (ранее P1619) Неисправность в цепи форсунок 2-го ряда – высокий уровень напряжения.

– Неисправность цепи форсунок №2 и №5 (высокий уровень): Замыкание на «массу» или на “+” АКБ.
– Рабочее напряжение: 6 ~ 18 В
– Проверить цепь форсунок 2-го ряда: Замыкание или нарушение контакта
– Проверить, возникает ли неисправность при отключенных форсунках и ключе зажигания в положении «OFF».
• Если неисправность возникла вновь, проверить жгут проводов форсунок и ECU.
– Проверить, возникает ли неисправность при поочередном подключении форсунок и ключе зажигания в положении “ON”.
• При возникновении неисправности заменить форсунку (после замены ввести новый код C2I).
• Проверить аналогичным образом остальные форсунки.
– Проверить жгут проводов ECU.
• Контакты №44 и №63 разъема ECU
– При необходимости заменить ECU.

P1630 Неправильный ответ иммобилайзера (см. главу «Иммобилайзер»)

– Вставлен неправильный ключ или нет связи между транспондером и иммобилайзером (нет отклика от транспондера).
– Выполнить повторную перекодировку иммобилайзера.
– Проверить жгут проводов ECU.
• Проверить контакт №34 разъема ECU на обрыв в цепи и замыкание.
– Проверить модуль иммобилайзера на обрыв в цепи, замыкание и проверить напряжение питания.
– Проверить антенну иммобилайзера и транспондер на повреждения.
– При необходимости заменить ECU.

P1631 Ошибка иммобилайзера (см. главу «Иммобилайзер»)

– Иммобилайзер не функционирует.
– Выполнить повторную перекодировку иммобилайзера.
– Проверить жгут проводов ECU.
• Проверить контакт №34 разъема ECU на обрыв в цепи и замыкание.
– Проверить модуль иммобилайзера на обрыв в цепи, замыкание и проверить напряжение питания.
– Проверить антенну иммобилайзера и транспондер на повреждения.
– При необходимости заменить ECU.

P1632 Ошибка иммобилайзера (см. главу «Иммобилайзер»)

– Нет ответа от иммобилайзера.
– Выполнить повторную перекодировку иммобилайзера.
– Проверить жгут проводов ECU.
• Проверить контакт №34 разъема ECU на обрыв в цепи и замыкание.
– Проверить модуль иммобилайзера на обрыв в цепи, замыкание и проверить напряжение питания.
– Проверить антенну иммобилайзера и транспондер на повреждения.
– При необходимости заменить ECU.

P1633 Ошибка иммобилайзера (см. главу «Иммобилайзер»)

– Ключ не закодирован.
– Выполнить повторную перекодировку иммобилайзера.
– Проверить жгут проводов ECU.
• Проверить контакт №34 разъема ECU на обрыв в цепи и замыкание.
– Проверить модуль иммобилайзера на обрыв в цепи, замыкание и проверить напряжение питания.
– Проверить антенну иммобилайзера и транспондер на повреждения.
– При необходимости заменить ECU.

P1634 Ошибка иммобилайзера (см. главу «Иммобилайзер»)

– Нет ответа от иммобилайзера.
– Выполнить повторную перекодировку иммобилайзера.
– Проверить жгут проводов ECU.
• Проверить контакт №34 разъема ECU на обрыв в цепи и замыкание.
– Проверить модуль иммобилайзера на обрыв в цепи, замыкание и проверить напряжение питания.
– Проверить антенну иммобилайзера.
– При необходимости заменить ECU.

P1635 Нет ответа от иммобилайзера (см. главу «Иммобилайзер»)

– Нет ответа от иммобилайзера.
– Выполнить повторную перекодировку иммобилайзера.
– Проверить жгут проводов ECU.
• Проверить контакт №34 разъема ECU на обрыв в цепи и замыкание.
– Проверить модуль иммобилайзера на обрыв в цепи, замыкание и проверить напряжение питания.
– Проверить антенну иммобилайзера.
– При необходимости заменить ECU.

P1636 Ошибка иммобилайзера (см. главу «Иммобилайзер»)

– Причину неисправности установить не удалось.
– Выполнить повторную перекодировку иммобилайзера.
– Проверить жгут проводов ECU.
• Проверить контакт №34 разъема ECU на обрыв в цепи и замыкание.
– Проверить модуль иммобилайзера на обрыв в цепи, замыкание и проверить напряжение питания.
– Проверить антенну иммобилайзера и транспондер на повреждения.
– При необходимости заменить ECU.

P1650 Замыкание на массу AMF OBD
– Замыкание на массу

P1657 Неисправность в системе контроля опор двигателя (обрыв в цепи)
– Неисправность проводки системы контроля опор двигателя. – Стандартный уровень: – Условия функционирования системы:

P1658 Неисправность в системе контроля опор двигателя (замыкание на “+” АКБ)
– Неисправность проводки системы контроля опор двигателя. – Контакт разъема ECU №23, управление реле – Частота вращения коленчатого вала: свыше 1200 об/мин (скорость автомобиля 30 км/ч)

P1659 Неисправность в системе контроля опор двигателя (замыкание на массу)
– Неисправность проводки системы контроля опор двигателя. – Контакт разъема ECU №23, управление реле – Частота вращения коленчатого вала: Свыше 1200 об/мин (скорость автомобиля 30 км/ч)

P1671 Свеча накаливания №3 – Короткое замыкание

– Замыкание в цепи свечи накаливания.
– Проверить цепь между ECU и каждой свечой накаливания.
– Проверить жгуты проводов свечей накаливания.
– Проверить сопротивление каждой свечи накаливания: менее 1 Ом.
– Проверить каждое реле свечей накаливания.
– Проверить жгут проводов ECU.
– При необходимости заменить ECU.

P1672 Свеча накаливания №4 – Короткое замыкание

P1673 Свеча накаливания №5 – Короткое замыкание

– Замыкание в цепи свечи накаливания.
– Проверить цепь между ECU и каждой свечой накаливания.
– Проверить жгуты проводов свечей накаливания.
– Проверить сопротивление каждой свечи накаливания: менее 1Ом.
– Проверить каждое реле свечей накаливания.
– Проверить жгут проводов ECU.
– При необходимости заменить ECU.

P1674 Свеча накаливания №1 – Короткое замыкание

P1675 Свеча накаливания №2 – Короткое замыкание

P1676 Неисправность в цепи свечи накаливания

– Нарушение соединения между ECU и свечой накаливания.
– Проверить цепь между ECU и каждой свечой накаливания.
– Проверить жгут проводов свечи накаливания.
– Проверить сопротивление свечи накаливания: менее 1 Ом.
– Проверить реле свечей накаливания.
– Проверить жгут проводов ECU.
• Проверить контакт №113 разъема ECU на замыкание на массу.
– При необходимости заменить ECU.

P1677 Неисправность контроллера свечи накаливания

– Нарушение соединения между ECU и свечой накаливания.
– Проверить цепь между ECU и каждой свечой накаливания.
– Проверить жгут проводов свечи накаливания.
– Проверить сопротивление свечи накаливания: менее 1 Ом.
– Проверить реле свечей накаливания.
– Проверить жгут проводов ECU.
– Проверить контакт №113 разъема ECU замыкание на массу.
– При необходимости заменить ECU.

P1678 Обрыв в цепи свечи накаливания

– Неисправность цепи свечи накаливания: Обрыв в цепи.
– Проверить жгут проводов свечи накаливания на обрыв.
• Контакт №113 разъема ECU.
– Проверить срабатывание реле свечей накаливания.
– Проверить напряжение питание свечей накаливания.
– Проверить жгут проводов ECU и при необходимости заменить ECU.

P1679 Замыкание в цепи свечи накаливания

– Неисправность цепи свечи накаливания: Короткое замыкание.
– Проверить жгут проводов свечи накаливания на обрыв.
• Контакт №113 разъема ECU – Проверить срабатывание реле свечей накаливания.
– Проверить напряжение питание свечей накаливания.
– Проверить жгут проводов ECU и при необходимости заменить ECU.

P1680 Неисправность в цепи свечей накаливания – замыкание на массу

– Неисправность цепи свечи накаливания: Замыкание на массу.
– Проверить жгут проводов свечи накаливания на обрыв.
• Контакт №113 разъема ECU
– Проверить срабатывание реле свечей накаливания.
– Проверить напряжение питание свечей накаливания.
– Проверить жгут проводов ECU и при необходимости заменить ECU.

P1683 Нарушение связи с контроллером свечи накаливания по шине CAN
– Отсутствие сигнала с блока GCU на шине CAN – Детали: см. код P2673.

P2100 Короткое замыкание в цепи привода дроссельной заслонки

– Выполнить диагностику при включенном зажигании.
– Неисправность в цепи привода впускной дроссельной заслонки (контакты разъема ECU №A75 и A77)
– Проверить на контакте (см. код P213C).
– Технические данные датчика: см. код P213C.
– Способ устранения
• Проверить клапан дроссельной заслонки и жгут проводов датчика.
• Осмотреть и при необходимости заменить блок.

P2101 Короткое замыкание в цепи привода дроссельной заслонки

P2102 Короткое замыкание в цепи привода дроссельной заслонки

– Выполнить диагностику при включенном зажигании.
– Неисправность в цепи привода впускной дроссельной заслонки (контакты разъема ECU №A75 и A77)
– Проверить на контакте (см. код P213C).
– Технические данные датчика: см. P213C.
– Способ устранения
• Проверить клапан дроссельной заслонки и жгут проводов датчика.
• Осмотреть и при необходимости заменить блок.

P2103 Короткое замыкание в цепи аккумулятора привода дроссельной заслонки

P2104 Перегрев привода дроссельной заслонки

P213B Неисправность системы управления дроссельной заслонкой

– Причины
• Рассогласование между заданным положением дроссельной заслонки (MAP) и сигналом обратной связи по положению выходит за пределы +5% или -13%.
– Неисправность системы управления дроссельной заслонкой (P213B)
– Неправильный сигнал положения дроссельной заслонки (P213C, P213D)
– Неисправен привод дроссельной заслонки (P2103, P2101, P2102, P2104, P2100)
– Проверить на контакте (см. код P213C).
– Технические данные датчика: см. код P213C.
– Способ устранения
• Проверить клапан дроссельной заслонки и жгут проводов датчика.
• Осмотреть и при необходимости заменить блок.

P213C Низкий уровень сигнала положения дроссельной заслонки

– Причины
• Постоянно низкий уровень сигнала датчика положения дроссельной заслонки.
– Проверить на контактах следующее:
• Клапан дроссельной заслонки №1: датчик (питание) ……..Контакт разъема ECU №A20
• Клапан дроссельной заслонки №2: датчик (сигнал) ……….Контакт разъема ECU №A22
• Клапан дроссельной заслонки №3: датчик (масса) ………..Контакт разъема ECU №A81
• Клапан дроссельной заслонки №4: клапан (положительного направления) ………Контакт разъема ECU №A75
• Клапан дроссельной заслонки №5: клапан (положительного направления)……….Контакт разъема ECU №A77
– Технические данные датчика и двигателя
• Двигатель
• Питание: 12 В
* Макс. ток: 6,8A (нормальный ток: 3.6 ~ 0.2)
* Сопротивление двигателя: 4.3Ом
• Датчик
* Питание: 5 В
– Способ устранения
• Проверить клапан дроссельной заслонки и жгут проводов датчика. (Выходной сигнал клапана дроссельной заслонки составляет менее 0,24 В.)
• Осмотреть и при необходимости заменить блок.

P213D Высокий уровень сигнала положения дроссельной заслонки

– Причины
• Постоянно высокий уровень сигнала датчика положения дроссельной заслонки.
– Проверить на контакте (см. код P213C).
– Технические данные датчика: см. код P213C.
– Способ устранения
• Проверить клапан дроссельной заслонки и жгут проводов датчика.
• Осмотреть и при необходимости заменить блок.

P242F Замените фильтр CDPF – Предупреждение
– Пробег автомобиля примерно равен 500,000 км (интервал замены фильтра CDPF)

P2671 Короткое замыкание свечи накаливания №3 (на АКБ)

– Модуль управления свечами накаливания NGK (AQGS: Усовершенствованная система быстрого прогрева)
– Детектируется системой AQGS, которая затем передает сообщение на ECU по шине CAN.
– В системе AQGS возникла электрическая неисправность.
– Критерии диагностики в системе AQGS
• Короткое замыкание свечи накаливания: напряжение > 6В, ток = 0A
• Замыкание свечи накаливания (на массу): напряжение = 0В
• Замыкание свечи накаливания (на АКБ): напряжение = Напряжение АКБ
• Неисправность FET, замыкание FET (на массу): напряжение = 0В, ток = 0A
• Ненормальное входное напряжение: 6В < входное напряжение < 16В
• Нарушение связи: Ошибка связи в течение более 1 с, неправильные данные
– Способ устранения
• Проверить свечу накаливания (измерить сопротивление).
• Проверить разъем и жгут проводки.
• Осмотреть свечу накаливания.
• При необходимости заменить блок.
• Проверить линию передачи данных по шине CAN.
• Проверить напряжение IG1.
• Проверить напряжение АКБ.

P2672 Короткое замыкание свечи накаливания №4 (на АКБ)

– Модуль управления свечами накаливания NGK (AQGS: Усовершенствованная система быстрого прогрева)
– Детектируется системой AQGS, которая затем передает сообщение на ECU по шине CAN.
– В системе AQGS возникла электрическая неисправность.
– Критерии диагностики в системе AQGS
• Короткое замыкание свечи накаливания: напряжение > 6В, ток = 0A
• Замыкание свечи накаливания (на массу): напряжение = 0В
• Замыкание свечи накаливания (на АКБ): напряжение = Напряжение АКБ
• Неисправность FET, замыкание FET (на массу): напряжение = 0В, ток = 0A
• Ненормальное входное напряжение: 6В < входное напряжение < 16В
• Нарушение связи: Ошибка связи в течение более 1 с, неправильные данные
– Способ устранения • Проверить свечу накаливания (измерить сопротивление).
• Проверить разъем и жгут проводки.
• Осмотреть свечу накаливания.
• При необходимости заменить блок.
• Проверить линию передачи данных по шине CAN.
• Проверить напряжение IG1.
• Проверить напряжение АКБ.

P2673 Короткое замыкание свечи накаливания №5 (на АКБ)

P2674 Короткое замыкание свечи накаливания №1 (на АКБ)

P2675 Короткое замыкание свечи накаливания №2 (на АКБ)

P3040 Внутренняя неисправность ECU
– Неисправность внутреннего сектора ECU.

P3041 Внутренняя неисправность ECU
– Неисправность внутреннего сектора

Источник

Симптомы неисправности

Причины возникновения ошибки

Как устранить или сбросить код неисправности P0471

Диагностика и решение проблем

На каких автомобилях чаще встречается данная проблема

Видео

Ошибка P0471 — Датчик давления отработавших газов — диапазон/производительность

Определение кода ошибки P0471

Что означает ошибка P0471

Причины возникновения ошибки P0471

Каковы симптомы ошибки P0471?

Как механик диагностирует ошибку P0471?

Общие ошибки при диагностировании кода P0471

Насколько серьезной является ошибка P0471?

Какой ремонт может исправить ошибку P0471?

Дополнительные комментарии для устранения ошибки P0471

Нужна помощь с кодом ошибки P0471?

Похожие статьи

P0471 Датчик давления выхлопных газов вне диапазона / рабочих характеристик

Код неисправности OBD-II Техническое описание

Что это значит?

симптомы

Возможные причины

Процедуры диагностики и ремонта

Связанные обсуждения DTC

Нужна дополнительная помощь с кодом p0471?

Примечание:

Поиск всех кодов ошибок на одном сайте. Расшифровка Кодов ошибок obd2 по маркам автомобилей.

Код ошибки:

Значение ошибки

Коды ошибок по маркам автомобилей

Примечание:

Диапазон/производительность датчика давления выхлопных газов

Индикатор

Параметры набора кодов

Симптомы

Общие причины

Распространенный ошибочный диагноз

Диагностика

Коды ошибок двигателя SSANGYONG ACTYON D20DT(OM664.951) Euro IV, DCM 3.2

Ошибка P0471 — Датчик давления отработавших газов — диапазон/производительность

Определение кода ошибки P0471

Что означает ошибка P0471

Причины возникновения ошибки P0471

Каковы симптомы ошибки P0471?

Как механик диагностирует ошибку P0471?

Общие ошибки при диагностировании кода P0471

Насколько серьезной является ошибка P0471?

Какой ремонт может исправить ошибку P0471?

Дополнительные комментарии для устранения ошибки P0471

Нужна помощь с кодом ошибки P0471?

Похожие статьи

Техническое описание и расшифровка ошибки P0471

Симптомы неисправности

Причины возникновения ошибки

Как устранить или сбросить код неисправности P0471

Диагностика и решение проблем

На каких автомобилях чаще встречается данная проблема

Видео

Интересное по теме:
