В этой статье, мы научимся конфигурировать радиостанцию Motorola GM360 используя программу CPS версии R03.09.03 рус. (ваша версия может отличаться).

Мы научимся:

— настраивать базовую конфигурацию станции.

— создавать персональность.

— настраивать каналы.

— настраивать поиск по каналам.

— считывать и записывать созданную конфигурацию в радиостанцию.

CPS версии R03.09.03 рус:
У вас нет доступа к скачиванию файлов с нашего сервера

CPS версии R03.11.15 рус.:
У вас нет доступа к скачиванию файлов с нашего сервера

1. CPS версии R03.09.03 (CPS R03.11.15 рус. тоже подходит)

После установки программы прежде всего проверяем есть ли соединение с вашей радиостанцией.

Запускаем из корня программы файл ComTool.exe и указываем порт подключения.

В моём случае это COM1.

Если всё ок, то программа отрапортует о удачном подключении и выведет основную инфомрацию о вашей р/с.

Всё это можно сделать и при первом запуске программы.

Итак, мы справились с подключением и приступаем к первому пункту — настройка базовой конфигурации.

2. Настройка базовой конфигурации. Нажимаем на первую кнопку «Считать устройство».

Откроется окошко такого вида:

2.1. Для начала давайте сконфигурим базовые настройки радиостанции.

Для этого выбираем пункт Для индивидуальной радиостанции -> Определение кнопки.

Данный пункт определяет какие функции будет выполнять радиостанция при нажатии на кнопки Р1,Р2,Р3,Р4 на лицевой панели радиостанции.

Я настраиваю так:

P1 — Уровень мощности.

Р2 — Монитор/отмена вызова. (Монитор — это открытый шумодав)

Р3 — Прямая связь без ретранслятора (это нужно если вы работаете с ретрансляторами для работы в прямом канале)

Р4 — Сканирование (поиск активного канала)

Вы можете настраивать по своему вкусу, все пункты меню на русском.

2.2. Следующий раздел Оповещения.

Данный пункт я настраиваю так, чтобы станция максимально не доставала меня «пиканием».

Конечно, можно понизить громкость звука но я убираю все значения во вкладке Оповещения1, Оповещения2, Оповещения3, на «Деактивирован», оставив в первой вкладке тип звонка «общий». Функциональные кноки и Кнопки мобильной радиостанции тоже

«Деактивирован».

2.3. Раздел «Прочее».

Оставляю галочку на «Контроль зажигания», остальные настройки этой вкладке по умолчанию.

— Вкладка дисплей и клавиатура.

Чтобы при включении радиостанции, вас приветсвовали текстом, можно набрать его в этом окне. Примечательно, что английские буквы, вы можете вводить прямо с клавиатуры, а вот русскую раскладку, станция не понимает, но это решается нажатием на кнопку , где верхний ряд символов русский.

— вкладка префикс.

Снять галочку.

— Вкладка VOX — по умолчанию.

— Вкладка Микрофон.

Тут можно выставить усиление чкствительности микрофона. Я ставлю 36.0. Главное не перегнуть палку и наоборот не сделать тихо.

— Вкладка Таймеры.

Тут значения можно оставить по умолчанию, короме значения «Режим подсветки» Я ставлю «Активирован» что приводит к постоянной подсветки дисплея станции. Можно либо совсем отключить подстветку, либо сделать временную, которая будет включаться при активации кнопок и выключаться через некоторое время.

— Вкладка Каналы в памяти и канал включения питания.

Тут мы можем выставить номер канала, который будет активным по включении радиостанции. (т.к. пока каналы у нас не настроены — запоминаем этот пункт.)

2.4. Раздел Определение сигналинга.

тут можно оставить всё как есть.

2.5. Раздел Пункт меню.

Отвечает за вшитое меню, которое доступно вам при нажатии на кнопки передней панели радиостанции.

Я ставлю так:

2.6. Раздел РЧ

В данном разделе настраиваются значения приёма-передачи.

Мои значения:

Остальные значения оставляем как есть (либо на свой вкус).

2.7. Раздел Экстренный режим

Оставляем как есть.

2.8. Линии GP I/O

Оставляем как есть.

2.9. Раздел Список контактных номеров

Оставляем пустым.

2.10. Декодирование статуса.

Оставляем пустым.

2.11. Кодирование статуса.

Оставляем пустым.

2.12. Конфигурационные байты.

Должны стоять парные нули.

2.13. Автотелеграмма — отключена.

Теперь основные настройки нашей станции готовы, сохраняем нашу конфигурацию нажав на кнопку и указав своё название. Это важно, т.к. в последствии мы будим работать с этим файлом.

1. Запустите софт «Global Tuner», считайте заводские настройки и сохраните.
Софт «Global Tuner» можно взять здесь — http://www.radioscanner.ru/files/motorola/file8280/

2. Скачайте софт «US Waris Lab Upgradekit R02.08.00» отсюда -http://www.radioscanner.ru/files/motorola/file12237/

Firmware для р/ст GM160, поддерживающая русский язык, начинается с версии — R05.08.01. Необходимые файлы находятся в папке «US Waris Lab Upgradekit R02.08.00» -> «Waris» -> «Waris Mobile R05.08.02»

3. При помощи софта «US Waris Codeplug Tool» загрузите в GM360 Codeplug. Он находится — «Waris» -> «Waris Mobile R05.08.02» -> «Cpg». Необходимо подобрать файл с максимально близкими параметрами т.е номер модели (диапазон частот) и последняя буква Tanapa должны соответствовать р/ст GM360.

4. При помощи софта «US Waris Firmware Tool» загрузите в GM360 другую Firmware. Она находится — «Waris» -> «Waris Mobile R05.08.02» -> «Fw». Возьмите файл «conv_warisM_pref_512k_R050802.0». Для загрузки Firmware р/ст надо перевести в режим Boot mode.

Процедуру upgrade разрешено проводить только дилерам и авторизованным дистрибьютерам Motorola.

Для upgrade радиостанции необходимо использовать программу FlashGrade Tool Rxx.xx.xx и устройство, устанавливающее радиостанцию в специальный режим Bootstrap.

Проверьте соответствие модели радиостанции с версией программы.

Внимание!

1. Процедура Upgrade радиостанции должна проводиться без любого опционального модуля!

2. Для инициализации Option Board после проведения Upgrade необходимо сосчитать данные с радиостанции (с помощью пользовательского программного обеспечения CPS) и записать их снова в радиостанцию.

Версии радиостанций (Radio firmware)[]

Для корректной работы любых опциональных устройств (в т.ч. и скремблеров речи) в радиостанциях Motorola Professional и ELP-серий последние должны иметь соответствующую версию “прошивки ПЗУ” или firmware. Версию радиостанции не путать с версией пользовательского программного обеспечения (CPS).

Для радиостанций 5 Tone (GP/GM 340, 360, 380) версия firmware должна быть R03.02.15 или выше.

Для радиостанций MPT (GP/GM 640, 680, 1280) версия firmware должна быть R02.01.00 или выше.

Для радиостанций MDC (GP/GM 140,160 и др.) версия firmware должна быть R05.00.03 или выше.

Для радиостанций ELP (P040, P080 и др.) версия firmware должна быть R02.00.00
или выше.

Версия радиостанции указана на бирке радиостанции.

Совместимость с CPS

Радиостанции, модернизированные до последней версии firmware, будут совместимы только с последней версией пользовательского программного обеспечения CPS.

Процедура Upgrade для P040/P080

Для модернизации (upgrade) радиостанций P040/P080 необходимы:

· Программатор Motorola для программирования радиостанций RIB4008+RKN4004

· Приспособление (самодельное), устанавливающее радиостанцию в специальный режим Bootstrap

· Программное обеспечение для upgrade Software FlashGrade Tool

Процедура Upgrade для P040/P080 следующая:

Разобрать радиостанцию (см. Рис.)

Присоединить заряженную аккумуляторную батарею и включить радиостанцию. Убедиться, что радиостанция включилась корректно.
Подсоединить программатор.
Запустить программу ELP Radio Firmware/Codeplug Upgrade Kit
После появления upgrade окна нажать кнопку PROGRAM

При первой попытке upgrade появится диалоговое окно, предлагающее выбрать скорость процедуры. После выбора скорости нажать кнопку ОК.
После появления надписи о переводе радиостанции в режим Bootstrap нужно соединить pin TP405 с корпусом радиостанции (для этого можно использовать самодельное приспособление)
Радиостанцию (с заземленной точкой TP405) отсоединить от аккумуляторной батареи, выждать 2-3 сек. и подсоединить аккумуляторную батарею снова. Радиостанция переведена в режим Bootstrap. Нажать кнопку ОК для старта процедуры.

Примечание! При появлении сообщения об ошибке (Error message: “flashing operation could not be started”) установить радиостанцию в нормальный режим и повторить процедуру.

Контролировать процесс upgrade. После загорания зеленого светодиода на радиостанции TP405 можно отсоединить от корпуса радиостанции.
После окончания процедуры выключить радиостанцию, разобрать схему, собрать радиостанцию.

Процедура Upgrade для GP-серии

Для модернизации (upgrade) радиостанций Motorola GP-серии необходимы:

· Программатор Motorola для программирования радиостанций RKN4075 или RIB4008+RKN4074

· Устройство для upgrade HLN9742 (Flashing Kit)

· Программное обеспечение для upgrade Software FlashGrade Tool

Примечание: нельзя использовать другие программаторы, самодельные устройства, заменяющие RIB RLN4008

Скопировать файл .exe на жесткий диск компьютера и запустить его.

Убедиться, что все распакованные файлы находятся в одной директории (папке).

Процедуру Upgrade можно проводить по одной из схем Scheme 1 или Scheme 2.

1. Собрать схему upgrade (Scheme 1 или Scheme 2)

2. Запустить UpgradeKit.exe

Убедиться, что устройство для upgrade HLN9742 (Flashing Kit) находится в положении OFF.
Присоединить к радиостанции хорошо заряженную аккумуляторную батарею АБ и включить радиостанцию. Убедиться, что радиостанция включилась корректно.
Проверить правильность сборки схемы upgrade. Проверить Comm Port.

Нажать кнопку PROGRAMM. Если появилась предупреждающее окно ERROR, это означает, что схема собрана неправильно, или нет напряжения питания RIB, или нет напряжения питания на радиостанции. Необходимо устранить ошибку.

Если все соединения выполнены правильно, то после нажатия PROGRAM появится окно

7. Выбрать скорость upgrade 19200 Bd. Нажать OK

(для радиостанций MPT выбор Comm Port и скорости upgrade через отдельный пункт меню Configuration)

8. Выполнить указания следующего окна

· выключатель питания/регулятор громкости радиостанции оставить во включенном состоянии,

· установить устройство для upgrade HLN9742 в положение ON. Радиостанцию не выключать,

· отсоединить АБ от радиостанции и через 3-5 сек. подсоединить АБ к радиостанции. (Радиостанция переведена в режим Bootstrap)

· нажать OK (процесс upgrade начался)

В режиме Bootstrap дисплей радиостанции ничего не показывает, радиостанция не подает признаков функционирования.

Процесс upgrade визуально отображается процентной линейкой в соответствующем окне.

9. По окончании процедуры (появлении информационного окна с надписью об успешном завершении upgrade) выключить радиостанцию, установить устройство для upgrade HLN9742 в положение OFF, разобрать схему upgrade. Включить радиостанцию.

10. Радиостанция имеет новую версию. Убедиться в этом можно через меню радиостанции (в дисплейных моделях при соответствующих программных установках) или прочитав радиостанцию пользовательским программным обеспечением (см. раздел Совместимость с CPS).

Внимание:

· Нельзя отсоединять кабель программирования или выключать радиостанцию во время процесса upgrade.

· При появлении ошибки (соответствующего окна) строго следовать указаниям окна.

· При неудачном исходе upgrade радиостанция подлежит направлению Сервис-центр Motorola.

Процедура Upgrade для GM-серии

Для модернизации (upgrade) радиостанций Motorola GM-серии необходимы:

· Программатор Motorola для программирования радиостанций RKN4081B (+адаптер RLN4853) или RIB RLN4008+RKN4083 – см. схемы ниже.

· Устройство для upgrade HLN9742 (Flashing Kit)

· Программное обеспечение для upgrade

Примечание: нельзя использовать другие программаторы, в том числе GTF374 и устройства, заменяющие RIB RLN4008

Скопировать файл .exe на жесткий диск компьютера и запустить его.

Убедиться, что все распакованные файлы находятся в одной директории (папке).

Схема 1 – через микрофонный разъем

Схема 2 – через аксессуарный разъем

Схема 3 – через аксессуарный разъем

Процедуру Upgrade можно проводить по одной из схем 1,2 или 3.

1. Собрать схему upgrade (Схемы 1, 2 или 3)

2. Запустить UpgradeKit.exe

Убедиться, что устройство для upgrade HLN9742 (Flashing Kit) находится в положении OFF.
Включить радиостанцию. Убедиться, что радиостанция включилась корректно.
Проверить правильность сборки схемы upgrade. Проверить Comm Port.

Нажать кнопку PROGRAMM. Если появилась предупреждающее окно ERROR, это означает, что схема собрана неправильно, или нет напряжения питания RIB, или нет напряжения питания на радиостанции. Необходимо странить ошибку.

Если все соединения выполнены правильно, то после нажатия PROGRAM появится окно

11. Выбрать скорость upgrade 19200 Bd. Нажать OK

(для радиостанций MPT выбор Comm Port и скорости upgrade через отдельный пункт меню Configuration)

12. Выполнить указания следующего окна

· выключатель питания/регулятор громкости радиостанции оставить во включенном состоянии,

· установить устройство для upgrade HLN9742 в положение ON. Радиостанцию не выключать,

· нажать OK (процесс upgrade начался)

Процесс upgrade визуально отображается процентной линейкой в соответствующем окне.

13.
По окончании процедуры (появлении информационного окна с надписью об успешном завершении upgrade) выключить радиостанцию, установить устройство для upgrade HLN9742 в положение OFF, разобрать схему upgrade. Включить радиостанцию.

14. Радиостанция
имеет новую версию. Убедиться в этом можно через меню радиостанции (в
дисплейных моделях при соответствующих программных установках) или прочитав радиостанцию
пользовательским программным обеспечением (см. раздел Совместимость с CPS).

Внимание:

· Нельзя отсоединять кабель программирования или
выключать радиостанцию во время процесса upgrade.

· При появлении ошибки (соответствующего окна)
строго следовать указаниям окна.

· При неудачном исходе upgrade радиостанция подлежит
направлению Сервис-центр Motorola.

На аксессуарном разъёме 10-ю ногу (Контроль питания) надо замкнуть на «+»

Радиостанцию включить, установить устройство для upgrade HLN9742 в положение ON..( Можно обойтись и без HLN9742, просто замыкаете 18 ножку аксессуарного разъема на корпус, Радиостанцию не выключать, просто отсоединяете источник питания от радиостанции и через 3-5 сек и снова подключаете, все станция в режиме Bootstrap)

http://www.radioscanner.ru/uploader/2012/jumper111.jpg

Еще один важный момент питание р/ст для успешного выполнения загрузки должно быть не менее 13.5V !!!

После всего этого необходимо загрузить в станцию, ранее сохранненый файл (tuner), с помощью софта «Global Tuner, ПРЕДВАРИТЕЛЬНО изменив серийный номер радиостанции на номер указанный на наклейке радиостанции! для изменения серийного номера в программе Global Tuner 02.15.00, нужно установить патч: tuner32_021500_patched.

Взять его можно отсюда: http://www.radioscanner.ru/files/motorola/file8842/ Скачать и скопировать в папку с установленным софтом Global Tuner, вместо установленного. И теперь можно изменять серийный номер радиостанции!!!

Источник

UPDATE (28.05.19)

The below is only applicable to CPS 16.0 and earlier. CPS2 has different error codes that are in form of 100XXXX where XXXX is the below number. Most have the same meaning but there are some differences. For example, with CPS2, error 1001687 means no acknowledge from device (i.e. cable not connected or radios is turned off).

For the majority of us technicians, programming MOTOTRBO radios will go smoothly and without error. In some cases, you might encounter an error, either when installing or starting the CPS or — more often — when trying to read a radio/repeater.

Despite what most think, there is no secret «error codes and what they mean list» hidden in the vaults at Motorola. The error codes don’t actually say what specifically is causing the error, they only point to several possible causes.

Back in the day, when I used to do post-sales technical support, we actually had to do some investigative work to determine the cause in some cases. We did however (and I’m sure my technical support colleagues still do) see the same error codes come up more than once and know what to look for. So here’s a short list.

This is by no means a comprehensive list so if you’ve seen one that I’ve missed, let me know via the comments.

1246

You’re trying to write a codeplug that has a feature flag and the device you’re writing to doesn’t. For example, you’re trying to write a codeplug with a Capacity Plus channel into a repeater with no Capacity Plus licence in it.

1646

This is often caused by a lack of permissions to create the below folders. The fix in this case, is to install and run the CPS as an Administrator.

There could also be an issue with Windows (specifically the WMI Service). Make sure Windows is updated (all patches are applied and no restart is needed). Makre sure you have your codeplugs (if any) saved somewhere else, uninstall the CPS then reboot. Once rebooted go through and delete the following:

C:\Program Files (x86)\Motorola\MOTOTRBO CPS
C:\ProgramData\Motorola\MOTOTRBO CPS
C:\Users\cwh050\AppData\Roaming\Motorola\mototrbocps.tbl

Use a registry cleaner to delete any unused entries then reinstall the (latest) CPS. If this doesnt do the trick, see my support page to get help.

1687

This is the most common error code. I’ve covered this before, so have a look here.

595

This is another common one usually caused by an IP address confict, so have a look here.

1057

This means you’ve either got CPS or purchased a radio from another region. For example, the CPS from EMEA (my region) won’t work with an XPR7550e. You either need to go back to the person who sold you the radio or CPS.
If, for example, you are in North America and you have a DP4801e. You will encounter two problems: the DP4801e is not FCC approved, so you could be breaking the law, and none of the local Motorola dealers will want to help you since you’ll be seen as a grey market importer.

1060

During the last upgrade, something went awry. The fix is to perform a device recovery. Connect the radio/repeater, from the Device menu in the CPS, click Device Recovery and wait for the process to complete. You will however loose whatever configuration was in there before so be prepared.

1027

That one is easy: you need the latest CPS.

4832

This error code is seen when installing the CPS. The root cause is simple: the user doesn’t have full permissions to the required folders on the PC. One fix would be to run the installer as an Administrator or to go back and give that user full permissions to the installation drive.

Error codes when registering an EID

There are generally two causes:

That EID/feature is assigned to another serial number or there are no more features left on that EID.
There is a problem with the connection between your PC and internet. Try pinging licencing.motorolasolutions.com to see if the connection is good.

Note that you only need an internet connection when registering a feature. You can disconnect when activating it in the device.

Anything else.

For anything else, make sure Windows has all the updates; you have the latest CPS and the PC is working correctly. Also, sometimes Antivirus applications can interferere so try disabling them as part of your checks to find the root cause — this includes Windows Firewall. If you still need help, see my support page. If you need the latest CPS, see my FAQ page.

Источник

Новый CPS, изменения

MOTOTRBO CPS получило глобальный редизайн, появился новый функционал, упрощен процесс установки приложения. Некоторые важные изменения специалистам следует иметь в виду при апгрейде до нового релиза.

Радиостанции 2-го поколения с прошивкой ниже R2.4.0 не поддерживаются, если такие у вас есть, необходимо будет повысить версию прошивки (сделать апгрейд микропрограммы) или использовать CPS 16.0 и более ранний. Радиостанции первого поколения будут поддерживаться CPS2, проверено на одной из моделей DP3601.

Открывать можно файлы с разрешением CTB, созданные в старых версиях CPS, однако сохранить (например после модификации) можно только в формате CTB2. Старые версии, разумеется CTB2 не понимают.

Нельзя открыть более одного кодплага в одном окне приложения, если вам нужно несколько файлов, придется запустить экземпляр CPS2 в отдельном окне.

Можно открывать XPBA файлы, созданные в Radio Management.

Функция экспресс клонирования позволяет клонировать прошивку если у вас станций одной и той же модели. CPS2 прочтет исходное радио, проверит идентификаторы целевого радио, сольет их с текущим кодплагом и запишет в устройство. То же самое работало и в старом CPS, но для этого требовалось установить настройку «Идентификатор радиостанции-клона».

Radio Management в режиме шаблонов (RM 1.0) больше не будет в связи с тем, что приложению необходимо поддерживать новые возможности и не захламлять интерфейс.

Если вам необходим режим шаблонов, вы можете сделать апгрейд базы данных Radio Management до режима конфигураций (Configuration Mode), либо продолжить использование текущей версии Radio Management. Во втором случае могут возникнуть трудности, т.к. радиостанции с новой прошивкой невозможно будет добавить в Radio Management прежней версии. Моторола выпустила специальную утилиту, которая позволяет проверить вашу базу и дает рекомендации в случае, если апгрейд до Configuration Mode невозможен.

CPS теперь имеет функцию парсера. При чтении и записи кодплага предоставляются результаты валидации и предупреждающие сообщения на случай ошибки.

Появилась возможность восстанавливать лицензию устройства. Например, если вы заменили модем в SLR5500, лицензия многосайтового транкинга CPMS (Multisite Capacity Plus), установленная на вышедшем из строя модеме была бы потеряна. Теперь же, при сохранении того же серийного номера, вы имеете возможность активировать приобретенную лицензию повторно, для этого нужно пройти в меню «Лицензии» и выбрать «Восстановление лицензии устройства».

Список контактов объединили. В старом CPS был отдельный список для каждого типа сигналинга. Теперь все номера, включая телефонные, находятся в одном списке.

Можно устанавливать старый CPS и CPS2 на один ПК и использовать совместно.

источник

Новый CPS, изменения

MOTOTRBO CPS получило глобальный редизайн, появился новый функционал, упрощен процесс установки приложения. Некоторые важные изменения …

MOTOTRBO CPS получило глобальный редизайн, появился новый функционал, упрощен процесс установки приложения. Некоторые важные изменения …
MOTOTRBO Radio Management Программирование по радиоэфиру. Часть 1 Есть несколько вариантов топологии Radio Management (RM) R…
PMLN7851A Bluetooth в MOTOTRBO радиостанциях позволяет другим устройствам с поддержкой Bluetooth подключаться к радиостанции и…

Источник

2. Скачайте софт «US Waris Lab Upgradekit R02.08.00» отсюда -http://www.radioscanner.ru/files/motorola/file12237/

Процедуру upgrade разрешено проводить только дилерам и авторизованным дистрибьютерам Motorola.

Проверьте соответствие модели радиостанции с версией программы.

Внимание!

1. Процедура Upgrade радиостанции должна проводиться без любого опционального модуля!

Версии радиостанций (Radio firmware)[]

Для радиостанций 5 Tone (GP/GM 340, 360, 380) версия firmware должна быть R03.02.15 или выше.

Для радиостанций MPT (GP/GM 640, 680, 1280) версия firmware должна быть R02.01.00 или выше.

Для радиостанций MDC (GP/GM 140,160 и др.) версия firmware должна быть R05.00.03 или выше.

Для радиостанций ELP (P040, P080 и др.) версия firmware должна быть R02.00.00
или выше.

Версия радиостанции указана на бирке радиостанции.

Совместимость с CPS

Процедура Upgrade для P040/P080

Для модернизации (upgrade) радиостанций P040/P080 необходимы:

· Программатор Motorola для программирования радиостанций RIB4008+RKN4004

· Приспособление (самодельное), устанавливающее радиостанцию в специальный режим Bootstrap

· Программное обеспечение для upgrade Software FlashGrade Tool

Процедура Upgrade для P040/P080 следующая:

Разобрать радиостанцию (см. Рис.)

Присоединить заряженную аккумуляторную батарею и включить радиостанцию. Убедиться, что радиостанция включилась корректно.
Подсоединить программатор.
Запустить программу ELP Radio Firmware/Codeplug Upgrade Kit
После появления upgrade окна нажать кнопку PROGRAM

При первой попытке upgrade появится диалоговое окно, предлагающее выбрать скорость процедуры. После выбора скорости нажать кнопку ОК.
После появления надписи о переводе радиостанции в режим Bootstrap нужно соединить pin TP405 с корпусом радиостанции (для этого можно использовать самодельное приспособление)
Радиостанцию (с заземленной точкой TP405) отсоединить от аккумуляторной батареи, выждать 2-3 сек. и подсоединить аккумуляторную батарею снова. Радиостанция переведена в режим Bootstrap. Нажать кнопку ОК для старта процедуры.

Контролировать процесс upgrade. После загорания зеленого светодиода на радиостанции TP405 можно отсоединить от корпуса радиостанции.
После окончания процедуры выключить радиостанцию, разобрать схему, собрать радиостанцию.

Процедура Upgrade для GP-серии

Для модернизации (upgrade) радиостанций Motorola GP-серии необходимы:

· Программатор Motorola для программирования радиостанций RKN4075 или RIB4008+RKN4074

· Устройство для upgrade HLN9742 (Flashing Kit)

· Программное обеспечение для upgrade Software FlashGrade Tool

Примечание: нельзя использовать другие программаторы, самодельные устройства, заменяющие RIB RLN4008

Скопировать файл .exe на жесткий диск компьютера и запустить его.

Убедиться, что все распакованные файлы находятся в одной директории (папке).

Процедуру Upgrade можно проводить по одной из схем Scheme 1 или Scheme 2.

1. Собрать схему upgrade (Scheme 1 или Scheme 2)

2. Запустить UpgradeKit.exe

Убедиться, что устройство для upgrade HLN9742 (Flashing Kit) находится в положении OFF.
Присоединить к радиостанции хорошо заряженную аккумуляторную батарею АБ и включить радиостанцию. Убедиться, что радиостанция включилась корректно.
Проверить правильность сборки схемы upgrade. Проверить Comm Port.

Нажать кнопку PROGRAMM. Если появилась предупреждающее окно ERROR, это означает, что схема собрана неправильно, или нет напряжения питания RIB, или нет напряжения питания на радиостанции. Необходимо устранить ошибку.

Если все соединения выполнены правильно, то после нажатия PROGRAM появится окно

7. Выбрать скорость upgrade 19200 Bd. Нажать OK

(для радиостанций MPT выбор Comm Port и скорости upgrade через отдельный пункт меню Configuration)

8. Выполнить указания следующего окна

· выключатель питания/регулятор громкости радиостанции оставить во включенном состоянии,

· установить устройство для upgrade HLN9742 в положение ON. Радиостанцию не выключать,

· нажать OK (процесс upgrade начался)

Процесс upgrade визуально отображается процентной линейкой в соответствующем окне.

Внимание:

· Нельзя отсоединять кабель программирования или выключать радиостанцию во время процесса upgrade.

· При появлении ошибки (соответствующего окна) строго следовать указаниям окна.

· При неудачном исходе upgrade радиостанция подлежит направлению Сервис-центр Motorola.

Процедура Upgrade для GM-серии

Для модернизации (upgrade) радиостанций Motorola GM-серии необходимы:

· Программатор Motorola для программирования радиостанций RKN4081B (+адаптер RLN4853) или RIB RLN4008+RKN4083 – см. схемы ниже.

· Устройство для upgrade HLN9742 (Flashing Kit)

· Программное обеспечение для upgrade

Примечание: нельзя использовать другие программаторы, в том числе GTF374 и устройства, заменяющие RIB RLN4008

Скопировать файл .exe на жесткий диск компьютера и запустить его.

Убедиться, что все распакованные файлы находятся в одной директории (папке).

Схема 1 – через микрофонный разъем

Схема 2 – через аксессуарный разъем

Схема 3 – через аксессуарный разъем

Процедуру Upgrade можно проводить по одной из схем 1,2 или 3.

1. Собрать схему upgrade (Схемы 1, 2 или 3)

2. Запустить UpgradeKit.exe

Убедиться, что устройство для upgrade HLN9742 (Flashing Kit) находится в положении OFF.
Включить радиостанцию. Убедиться, что радиостанция включилась корректно.
Проверить правильность сборки схемы upgrade. Проверить Comm Port.

Нажать кнопку PROGRAMM. Если появилась предупреждающее окно ERROR, это означает, что схема собрана неправильно, или нет напряжения питания RIB, или нет напряжения питания на радиостанции. Необходимо странить ошибку.

Если все соединения выполнены правильно, то после нажатия PROGRAM появится окно

11. Выбрать скорость upgrade 19200 Bd. Нажать OK

(для радиостанций MPT выбор Comm Port и скорости upgrade через отдельный пункт меню Configuration)

12. Выполнить указания следующего окна

· выключатель питания/регулятор громкости радиостанции оставить во включенном состоянии,

· установить устройство для upgrade HLN9742 в положение ON. Радиостанцию не выключать,

· нажать OK (процесс upgrade начался)

Процесс upgrade визуально отображается процентной линейкой в соответствующем окне.

Внимание:

· Нельзя отсоединять кабель программирования или
выключать радиостанцию во время процесса upgrade.

· При появлении ошибки (соответствующего окна)
строго следовать указаниям окна.

· При неудачном исходе upgrade радиостанция подлежит
направлению Сервис-центр Motorola.

На аксессуарном разъёме 10-ю ногу (Контроль питания) надо замкнуть на «+»

http://www.radioscanner.ru/uploader/2012/jumper111.jpg

Еще один важный момент питание р/ст для успешного выполнения загрузки должно быть не менее 13.5V !!!

Источник

#101005

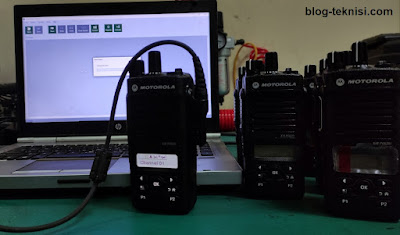

Figure 1.1 — New Radio Motorola XiR P6220i

Codeplug Version Support

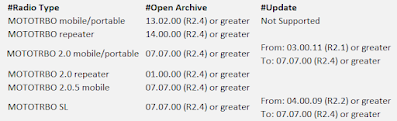

MOTOTRBO Customer Programming Software (CPS) 2.0 can perform the operations on the listed Radio types for the specified codeplug versions.

If the user cannot perform an operation due to the codeplug version of the device, upgrade the device in MOTOTRBO Customer Programming Software (CPS) to a codeplug version that is supported according to the following table:

#Reading Data from the Radio:

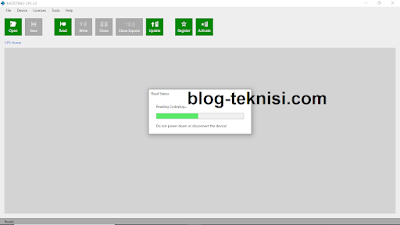

Figure 1.2 — Reading Codeplug…

2). Read Status: [#101005] Codeplug version not supported. Please refer to application help files for supported codeplug versions.

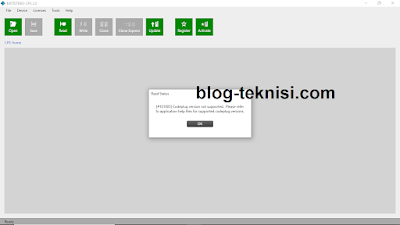

Figure 1.3 — [#101005] Codeplug version not supported

3). Upgrade to the latest CPS 2.0 version (before: version 2.21.61.0) to below version;

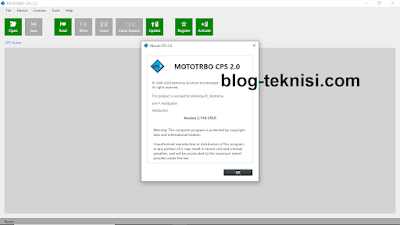

Figure 1.4 — MOTOTRBO CPS 2.0 (Version 2.110.120.0)

Figure 1.5 — MOTOTRBO CPS 2.0 (Version 2.122.70.0)

Figure 1.6 — MOTOTRBO CPS 2.0 (Version 2.128.144.0)

CPS 2.0 Archive File Support

MOTOTRBO Customer Programming Software (CPS) 2.0 supports opening the following archive files:

→ .ctb2 — MOTOTRBO CPS 2.0 archive. All archives saved in MOTOTRBO CPS 2.0 have the .ctb2 file extension. MOTOTRBO CPS 2.0 can open the .ctb2 files and the user can import .ctb2 files as radios in the MOTOTRBO Radio Management Configuration (RMC) Client.

→ .ctb — MOTOTRBO CPS 1.0 file format. In order for MOTOTRBO CPS 2.0 to open .ctb files, the user must install a version of MOTOTRBO CPS 1.0.

→ .xpba — MOTOTRBO RM archive, created by exporting a radio in the RMC Client. MOTOTRBO CPS 2.0 can open the .xpba files but cannot save files in the .xpba format.

Blog.Teknisi

Источник

Версии радиостанций (Radio firmware)[]

UPDATE (28.05.19)

1246

1646

1687

595

1057

1060

1027

4832

Error codes when registering an EID

Anything else.

Новый CPS, изменения

Новый CPS, изменения

Версии радиостанций (Radio firmware)[]

#101005

Интересное по теме:
