Сканер ошибок рено сандеро

Здравствуйте, автолюбители.

Пролог:

Многие слышали о сканере ELM327. Широкий функционал данного сканера за низкую цену. Что еще нужно автолюбителю? Отличный выбор!
На самом деле не все так просто. Попробуем разобраться:

Всего на данный момент в категории «Электрика и электроника» колонки «Renault Sandero 1st generation» около 680 записей, а в них по запросу «elm» нашлось всего восемь. К сожалению, ни в одной из них ответы на интересующие вопросы я не нашел. По данной причине я решил написать эту запись.

Основным источником информации по ELM327 я выбрал популярный и проверенный временем форум 4pda, тема «ELM327 Bluetooth/USB/WI-FI — Обсуждение». На данный момент в интересующей теме 234 страницы, на каждой странице 20 сообщений. Пусть в одном сообщении в среднем 25 слов, тогда про ELM327 имеем 117’000 слов информации.
Для сравнения: «Война и мир» — роман-эпопея Льва Николаевича Толстого
1 том: 109’757 слов;
2 том: 118’773 слов;
3 том: 125’930 слов;
4 том: 106’327 слов.

Краткое содержание чуть позже. Ответы на поставленные вопросы я так и не нашел, но узнал много полезного. Вывод: необходимо менять источник информации. Теперь изучаем форум club-renault, тема «Диагностика своими руками». На данный момент в интересующей теме 132 страницы, на каждой странице 50 сообщений. Имеем 132’000 слов — еще томик.
Наконец-то дело тронулось с места. Изобретать велосипед не нужно. Заветные запросы в Google: «Renault Can Clip» и «PyRen». Отлично!
Странно то, что про «PyRen» информации в категории «Электрика и электроника» колонки «Renault Sandero 1st generation» опять же не нашлось.

Инструкция — www.drive2.ru/l/451695045804818489/
Источник — www.drive2.ru/l/9214434/
Огромное спасибо!

Положение дел:

Диагностика автомобилей марки Renault выполняется с помощью прибора Renault CAN Clip.

Renault CAN Clip — дилерский сканер для диагностики систем бортовой электроники.
В отличии от аналогов Renault CAN Clip может выполнять следующие задачи:
— автоматическую диагностику всех электронных систем машины;
— программирование необходимых блоков управления;
— проведение физических измерений при помощи мультиметра;
— проверку работы подушек безопасности.
— предоставление доступа к технической документации и заводским нормам по авто и др.

Недостаток — стоимость. Стоит сказать, что в Китае продаются копии по меньшей стоимости с соответствующим качеством.

Расширенные возможности Renault CAN Clip, по сравнению, например, с ELM327 или другими сканерами, объясняются особой работой с протоколом обмена данными с автомобилем. Например, если ELM327 для подключения к автомобилю использует стандартный протокол, например, ISO 14230, то Renault CAN Clip использует расширенный проприетарный протокол Renault для соединения, поэтому может контролировать большее количество параметров.

Участники форума club-renault нашли выход — они научили ELM327 поддерживать расширенный протокол Renault. Огромное спасибо!

Инструкция:

Шаг 1. Проверка поддержки автомобиля:
В списке находим свой автомобиль.

31 — B90 SANDERO. Наш автомобиль поддерживается, продолжим.

Шаг 2. Покупка ELM327:
Есть три пути развития событий:
— если вы хотите сэкономить нервы, то покупаем сканер на официальном сайте;
— если вы хотите сэкономить время, то покупаем сканер на Авито в своем городе;
— если вы хотите сэкономить деньги, то покупаем сканер на AliExpress;

На первом и втором варианте подробно останавливаться не будем, все просто.
Вариант первый: оплачиваем — получаем.
Вариант второй: оплачиваем и получаем после проверки работоспособности на своей машине.
Третий вариант рассмотрим подробно. Покупка сканера на AliExpress — лотерея, и об этом свидетельствуют 200 страниц отзывов на 4pda, но кто не рискует, тот не пьёт шампанское!

Положение дел:

Оригинальные сканеры ELM327, выпущенные на основе оригинальной микросхемы от компании Elmelectronics дорогие (микросхема версии 2.1 стоит 21$), но на AliExpress существуют тысячи удешевленных модификаций. Можно попробовать выделить некоторые основные модели: версия 1.3, версия 1.5, версия 1.4, версия 2.1, Vgate icar 1, Vgate icar 2, Vgate icar2, Vgate icar Pro. При чем версии 1.3 — 2.1 внешне не отличимы. В попытке удешевить свои изделия, сделать их более компактным и т.д. китайские разработчики жертвуют качеством и надежностью.

О ELM327:

О прошивке
— Прошивка 1.5 — оригинальная прошивка настоящего ELM327 — китайцы просто позаимствовали ее, практически ничего не меняя. Именно поэтому она считается самой стабильной.
— Прошивка 2.1 (и прочие) — китайская разработка. В целях удешевления продукта, отсутствуют старые протоколы связи J1850 PWM и J1850 VPW с ЭБУ, а наличие этих протоколов необходимо для обмена данным, для очень многих автомобилей. Из-за сырости прошивки постоянно проявляются различные ошибки.

О чипах
Китайские адаптеры ELM 327 построены на двух типах чипов:
1 тип: на чипе PIC18F25K80 имеющий, с высокой долей вероятности, несколько модифицированную (а может и нет) прошивку 1,4 оригинального ELM 327 с прошивкой версии 1,5.
2 тип: на бескорпусном чипе, известном, как «капля» или «сопля». Работает с меньшим количеством OBD протоколов и имеет собственную прошивку 2.1. Старше версия — круче. НЕТ! Иногда данный адаптер с версией прошивки 2.1 обучают представляться диагностическим программам версией 1.5 из-за того, что на версию 1.5 спрос больше.

О Vgate iCar:

Плюсы Vgate iCar
— ARM процессор обрабатывающий потоки данных в сотни раз быстрее, чем ELM327 ;
— Поддержка всех протоколов OBD II, в отличии от некоторых ELM327;
— В режиме бездействия (полчаса) автоматически переходит в режим сна, и пробуждается по нажатию кнопки питания, в отличии от ELM327;
— Стабильная работа Bluetooth соединения, в отличии от некоторых ELM327.

Отличия между iCar 1, iCar 2, iCar 3 и iCar Pro
— iCar 1 — не умеет засыпать;
— iCar 2 — умеет засыпать, а просыпается от кнопки на корпусе;
— iCar 3 — умеет засыпать, но просыпается только если его вынуть и вернуть обратно (неудачная модель);
— iCar PRO — умеет засыпать, а просыпается при включении автомобиля.

Отличие Vgate icar от ELM327
iCar программно имитирует работу ELM327, но аппаратно это абсолютно другая схема. Имитируется программная версия 1.4, как и у всех правильных адаптеров. Сам про себя iCar 2 пишет версию 2.1.

Что лучше: Vgate iCar или ELM327?
Адаптеры ELM327 на PIC18F25K80 работают лучше, но в последнее время все поголовно жалуются на адаптеры с pic, китайцы как то странно их инициализируют, вроде все работает, но странным образом.
Будет ли работать Vgate iCar с puren? — Должен, но гарантии нет.

Как правильно заказать на AliExpress:

Попробуем купить «правильный» ELM327 или, в противном случае, вернуть деньги за «неправильный».
Выбираем любой понравившийся сканер стоимостью не меньше пяти долларов и начинаем изучать его. Отправляем продавцу сообщение примерно следующего содержания:
«1. Мне нужен сканер на чипе ИМЕННО PIC18F25K80. Если это будет не так, то я открою спор на возврат денег.
2. Мне нужен сканер, имеющий кварцевый резонатор (кварц) 4МГц. Если это будет не так, то я открою спор на возврат денег.
3. Мне нужен сканер, поддерживающий протокол связи: J1850. Если это будет не так, то я открою спор на возврат денег.
4. Мне нужен сканер, поддерживающий работу с FORScan. Если это будет не так, то я открою спор на возврат денег.
5. Мне НЕ нужен сканер, имеющий MAC-адрес 00:00:00:00:00:00 или AA:BB:CC:11… Если это будет не так, то я открою спор на возврат денег.
6. Мне нужен сканер, полностью работающий с протоколом OBD2. Понимает ли сканер такие команды, как ATPPS и прочие? Если это будет не так, то я открою спор на возврат денег.
Я пользователь форума 4pda. Когда я получу ваш сканер, то я сделаю тщательную проверку по всем пунктам списка. Если вы меня обманете, то я оставлю о вас плохой отзыв на 4pda. Я вас не пугаю, я просто не хочу тратить время зря. Пожалуйста, сообщите мне, если ваш сканер не отвечает моим требованиям».

Если продавец говорит, что все так, то заказываем. Если нет, то — нет. Если все-таки полученный сканер не будет отвечать нашим требованиям, то данная переписка будет весомым аргументом в споре.
Так же перед заказом внимательно прочитайте описание товара. Следите за тем, чтобы в описании не было противоречий с нашим списком требований. Во время спора продавец может написать что-то подобное: «Из-за неточности перевода я неправильно понял вопросы от покупателя. В описании к товару у меня написано, «чип не PIC18F25K80″. Возвращать деньги не буду т.к покупатель неправильно прочитал описание товара. Товар описанию соответствует».

Шаг 3. Загрузка программного обеспечения:
Нам потребуется любое устройство на операционной системе Android. Необходимо загрузить программное обеспечение на смартфон, набрав в адресной строке браузера три адреса:
— github.com/kuri65536/sl4a…sl4a-r6.1.1-arm-debug.apk
— github.com/kuri65536/pyth…nForAndroid-debug-r26.apk
— yadi.sk/d/CEjUbztNsPMn8
Договоримся так: на картинках будут цифры. Кликать нужно туда, где находятся цифры и в том порядке, о котором говорят цифры.

Шаг 4. Настройка устройства:
На этом шаге необходимо разрешить установку приложений из неизвестных источников.

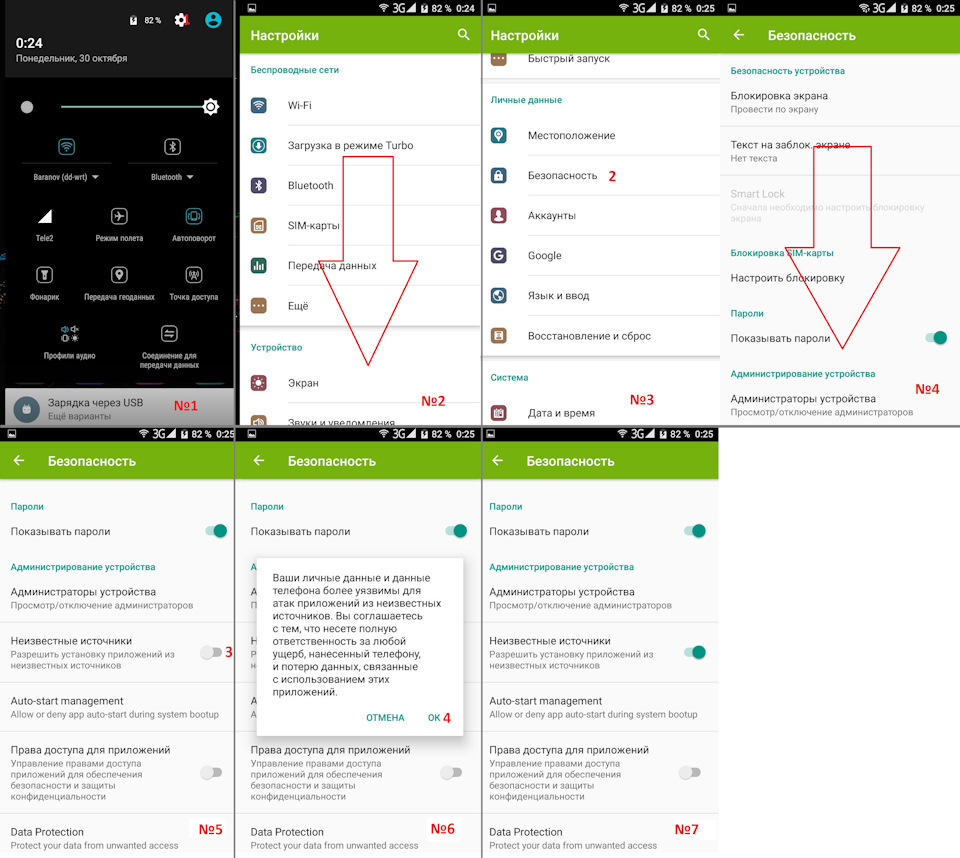

Заходим в настройки устройства, выбираем пункт «Безопасность». В пункте «Безопасность» необходимо поставить галочку рядом с пунктом «Неизвестные источники».

Шаг 5. Установка приложения SL4A Application:

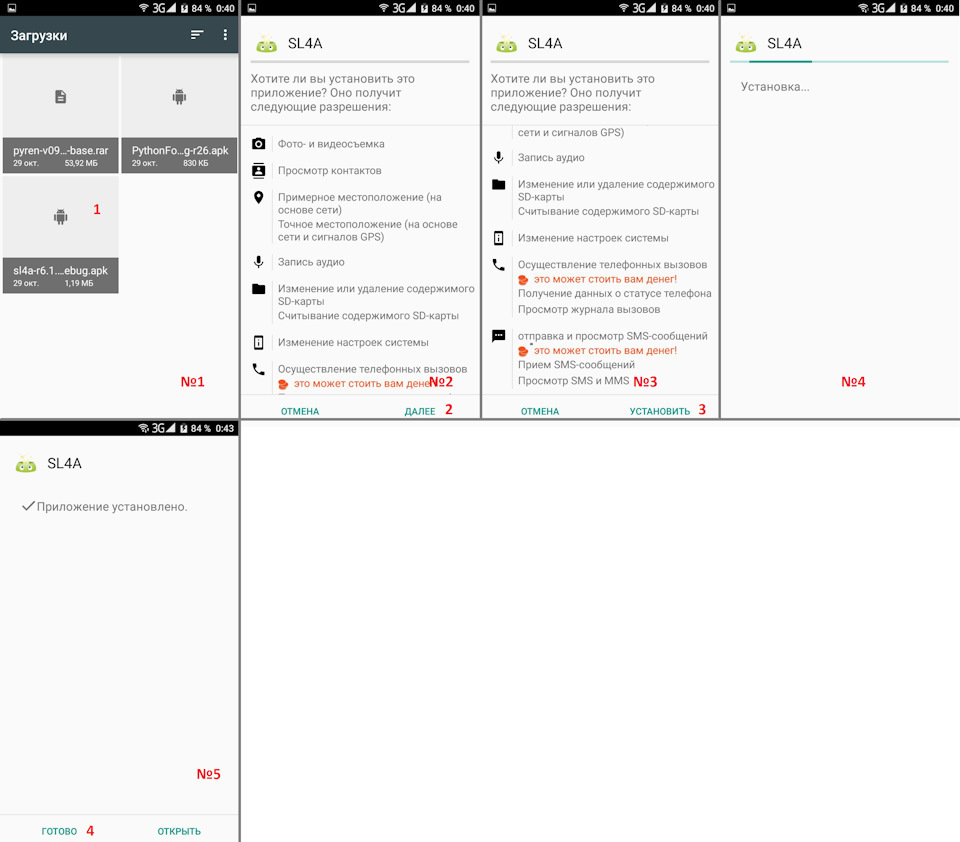

Устанавливаем приложение SL4A Application. В приложении «Загрузки» находим и открываем приложение «sl4a». Даем разрешения и начинаем установку.

Шаг 6. Установка приложения Py4A Application:

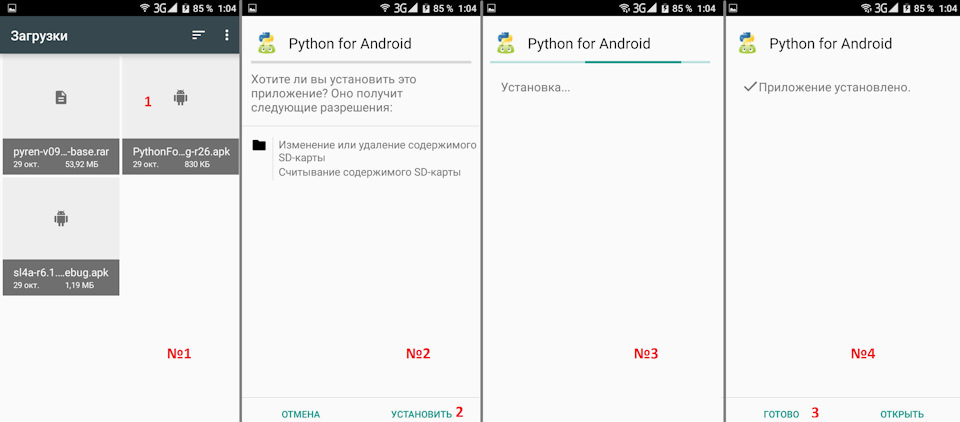

Устанавливаем приложение Py4A Application. В приложении «Загрузки» находим и открываем приложение «Python» и начинаем установку.

Шаг 7. Проверка доступа к интернету:
При первом запуске приложению Py4A Application необходимо подключение к интернету для загрузки требуемых файлов.

Шаг 8. Обновление Py4A Application:
Открываем приложение «Py4A Application», нажимаем на кнопку «install» и дожидаемся завершения операции.

Шаг 9. Распаковка архива:
Необходимо распаковать скаченный в первом шаге инструкции архив. Это можно сделать непосредственно на android устройстве или с помощью компьютера. Рассмотри способ без использования компьютера.

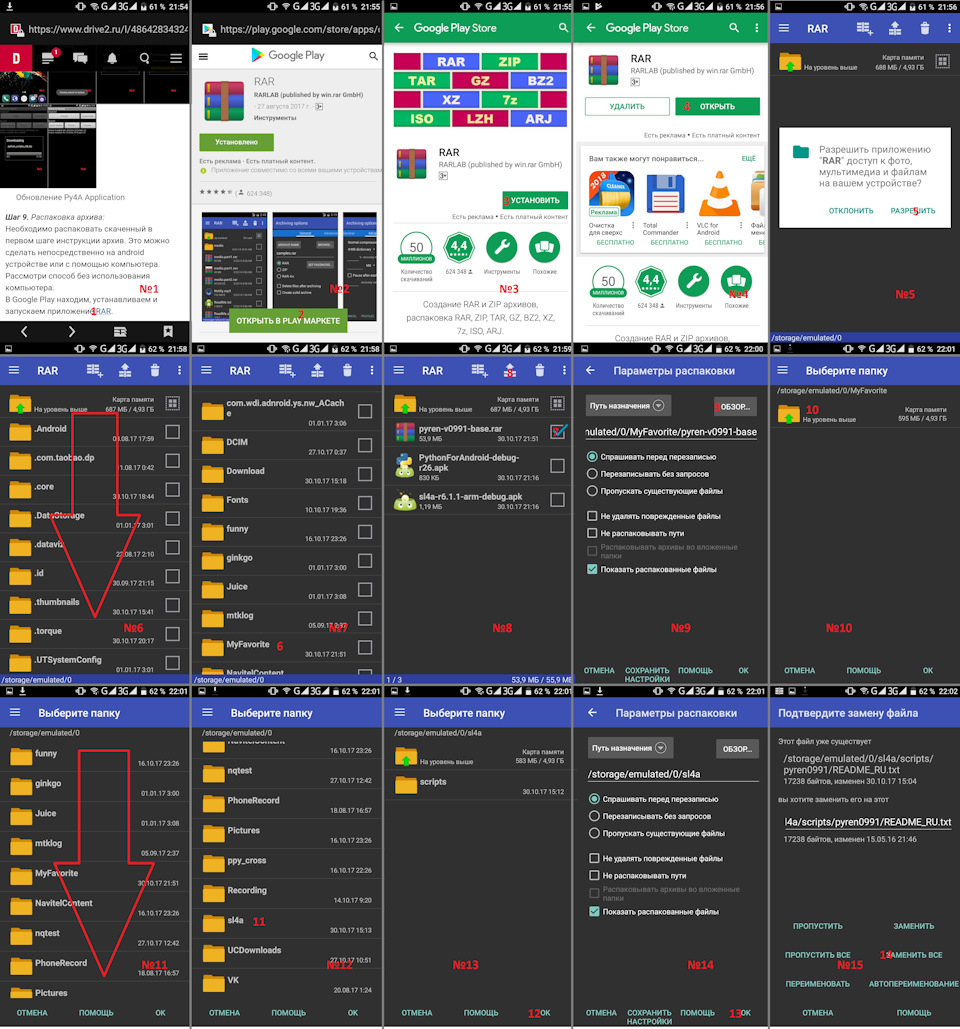

В Google Play находим, устанавливаем и запускаем приложение RAR. Даем приложению требуемые разрешения. В открывшемся списке находим и открываем папку «MyFavorite». Ставим флажок рядом с архивом «pyren-v0991-base.rar» и нажимаем кнопку «Извлечь». В открывшемся списке находим и выбираем папку «sl4a» и нажимаем «ОК». На вопрос «Этот файл уже существует» отвечаем «Заменить все».

Шаг 10. Первый тестовый запуск:

Идем в машину и подключаем ELM327 к разъему OBD-II (разъем находится в бардачке). Поворачиваем ключ зажигания в положение ON (ON – Проверка контрольных ламп. При работающем двигателе ключ зажигания находится в этом положении). Запускаем приложение SL4A Application. В открывшемся списке находим и исполняем скрипт «pyren_4a_launcher.py» нажатием на изображение консоли. Даем разрешение на включение Bluetooth и устанавливаем соединение с ELM327 (Пароль: 1234). После завершения процесса загрузки языка мы увидим поддерживаемые для тестов блоки автомобиля, НО это блоки не нашей машины. Необходимо закрыть приложение.

Шаг 11 Удаление файлов с настройками блоков:

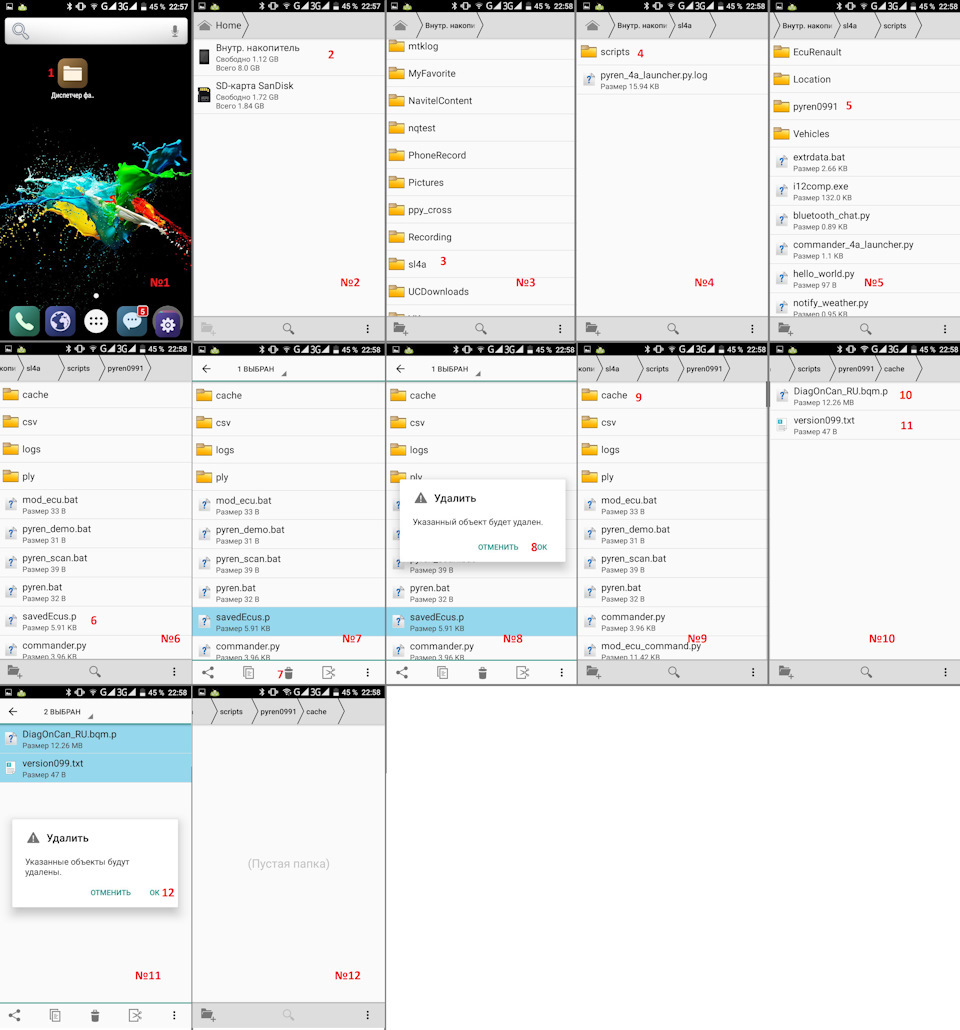

Для того, чтобы запустить сканирование блоков вашей машины, необходимо стереть имеющиеся стандартные настройки, а именно файлы: «savedEcus.p», «DiagOnCan_RU.bqm.p» и «version099.txt».
1. Файл «savedEcus.p»: переходим по пути «Внутр.накопитель/sl4a/scripts/pyren0991». В папке «pyren0991» удаляем файл «savedEcus.p»
2. Файлы «DiagOnCan_RU.bqm.p» и «version099.txt»: переходим по пути «Внутр.накопитель/sl4a/scripts/pyren0991/cache». В папке «cache» удаляем два файла «DiagOnCan_RU.bqm.p» и «version099.txt».

Шаг 12 Отключение демонстрационного режима:

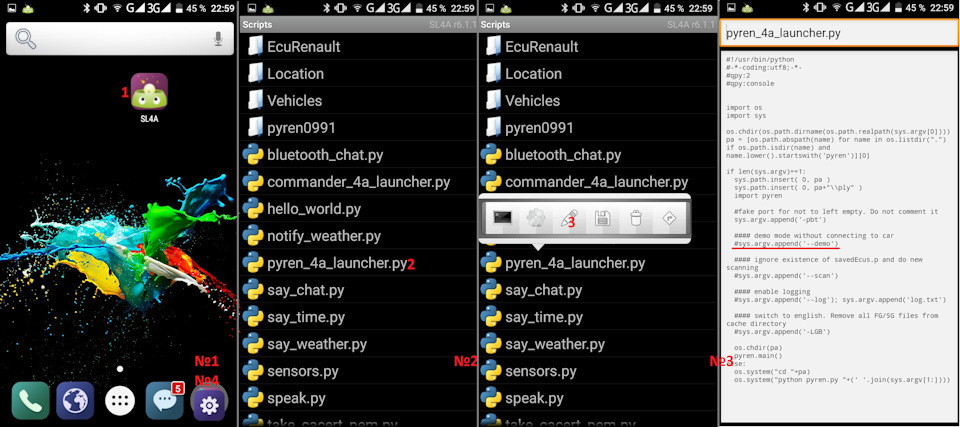

Демонстрационный режим — режим для работы с программой без подключения к автомобилю. Для отключения этого режима необходимо запустить приложение SL4A Application. В открывшемся списке найти и отредактировать скрипт «pyren_4a_launcher.py» нажатием на изображение карандаша. В открывшемся файле необходимо найти строку «#sys.argv.append(‘—demo’)». Если выделенный символ «решетка» отсутствует, то демонстрационный режим включен. При отсутствии символа, необходимо его добавить.

Шаг 13 Запуск программы:
Настройка закончена. Для старта диагностики необходимо запустить приложение SL4A Application. В открывшемся списке находим и исполняем скрипт «pyren_4a_launcher.py» нажатием на изображение консоли. Затем необходимо набрать модель автомобиля, вводим цифру 31 и нажимаем кнопку «Ввод». После этого начнется процесс поиска активных блоков вашего автомобиля и процесс загрузки языка. После завершения процессов вы увидите доступные для работы блоки.

Установка полностью завершена. Теперь приступим к диагностике.
Продолжение следует
