#1 |
|
Бывалый Имя: эрик Авто: Outlander 2.4 4WD Сообщений: 41 |
Доброго времени суток! Диагностика выдала ошибку: P0710 Датчик Температуры Трансмиссионной Жижи(Transmissio fluid temperature sensor signal incorrect) и начал дергать КПП. Датчика этого по схемам не нашел. Где находится этот датчик и что с ним делать? |
|
|
|
|
#2 |
|
Старожил Клуба
Имя: Сергей Авто: Outlender 2.4 АWD, 2003г,4G64 Америкос Сообщений: 1,250 |
Правильно звучит твоя ошибка — неисправность цепи температурного датчика… Т.Е. проверить цепь на «коротыш» либо на обрыв. |
|
|
|
|
Пользователь сказал cпасибо: |
|
|
#3 |
|
Бывалый Имя: эрик Авто: Outlander 2.4 4WD Сообщений: 41 |
jeleziaka если бы еще знать где находится этот датчик? |
|
|
|
|
|
#4 |
|
Старожил Клуба
Имя: Сергей Авто: Outlender 2.4 АWD, 2003г,4G64 Америкос Сообщений: 1,250 |
Цитата:
Сообщение от эрик1 jeleziaka если бы еще знать где находится этот датчик? Другой картинки не нашел. ( Цитата:
Сообщение от эрик1 А за «спасибо» СПАСИБО ))) Миниатюры
|
|
|
|
|
|
#5 |
|
Бывалый Имя: эрик Авто: Outlander 2.4 4WD Сообщений: 41 |
Цитата:
Сообщение от jeleziaka Другой картинки не нашел. ( ))) месяц назад я этот разъем снимал и он был весь влажный |
|
|
|
Будем смотреть|
|
#6 |
|
Старожил Клуба
Имя: Сергей Авто: Outlender 2.4 АWD, 2003г,4G64 Америкос Сообщений: 1,250 |
Цитата:
Сообщение от эрик1 месяц назад я этот разъем снимал и он был весь влажный. Будем смотреть А причина, почему снимал ? Смотри визуально на контакты, могут сместиться со своих посадочных мест, ну и прозвонить соответственно до ЭБУ весь пучок. (По американцу дал бы информацию, чего и куда.) После обработать любой доступной противокоррозионной смазкой. Цитата:
Сообщение от эрик1 jeleziaka спасибо еще раз Где ? Не вижу ? |
|
|
|
|
Пользователь сказал cпасибо: |
|
|
#7 |
|
Житель Клуба Имя: Владимир Авто: Outlander XL 3.0 MIVEC Сообщений: 293 |
датчик находится в гидропанели -там разьем и приходят провода на внешний разьем |
|
|
|
|
|
#8 |
|
Бывалый Имя: эрик Авто: Outlander 2.4 4WD Сообщений: 41 |
Цитата:
Сообщение от jeleziaka А причина, почему снимал ? Смотри визуально на контакты, могут сместиться со своих посадочных мест, ну и прозвонить соответственно до ЭБУ весь пучок. (По американцу дал бы информацию, чего и куда.) После обработать любой доступной противокоррозионной смазкой. Где ? Не вижу ?
|
|
|
|
|
Быстрый переход |
Текущее время: 17:58. Часовой пояс GMT +3.
Powered by vBulletin® Version 3.8.10
Copyright ©2000 — 2023, vBulletin Solutions, Inc. Перевод: zCarot
Использование материалов сайта разрешается только при условии размещения активной ссылки на OUT-CLUB.RU
Copyright ©2006 — 2023, WWW.OUT-CLUB.RU
- Snapchat
- Medium
DIAGNOSTIC FUNCTION
JUDGMENT CRITERIA
- CVT-ECU detects the fluid temperature -40°C or less for five seconds.
- CVT-ECU detects the fluid temperature 180°C or more for five seconds.
PROBABLE CAUSES
- Malfunction of the valve body assembly (Faulty CVT fluid temperature sensor)
- Damaged wiring harness and connectors
- Malfunction of CVT-ECU
DIAGNOSTIC PROCEDURE |
STEP 1. M.U.T.-III data list |
Item 05: CVT fluid temperature sensor signal (Refer to Service Data Reference Table  ). |
Q.
|
 Intermittent malfunction |
|
 Go to Step 2. |
|
STEP 2. Check the following connector: |
|
| Check the terminals for a contact status problem and internal short circuit. |
Q.
|
| Go to Step 3. |
|
| Repair the defective connector. |
|

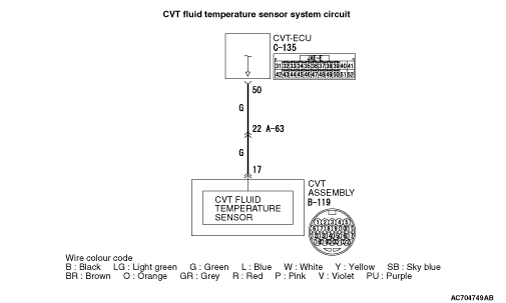

STEP 3. Check for open circuit and short to earth in the wiring harness between the CVT assembly connector and the CVT-ECU connector |
| Between B-119 CVT assembly connector (terminal No. 17) and C-135 CVT-ECU connector (terminal No. 50) |
Q.
|
| Go to Step 4. |
|
| Repair the wiring harness. |
|
STEP 4. Check for open circuit in the wiring harness between the CVT assembly connector and the CVT-ECU connector |
| Between B-119 CVT assembly connector (terminal No. 19) and C-135 CVT-ECU connector (terminal No. 48) |
Q.
|
| Go to Step 5. |
|
| Repair the wiring harness. |
|
STEP 5. CVT fluid temperature sensor check |
| Refer to . |
Q.
|
| Go to Step 6. |
|
| Replace the valve body assembly. |
|
STEP 6. Symptom recheck after erasing diagnosis code |
Q.
|
| Intermittent malfunction |
|
| Replace CVT-ECU. |
|
Степень важности ремонта : 3
Степень сложности ремонта : 3
- Неисправен датчик температуры трансмиссионной жидкости
- Обрыв или замыкание жгута проводов датчика температуры трансмиссионной жидкости
- Некачественное электрическое соединение цепи датчика температуры трансмиссионной жидкости.
Как исправить код p0710 mitsubishi?
Начните с проверки ‘Возможных причин’, перечисленных выше. Визуально осмотрите жгут проводов и разъемы. Проверьте наличие поврежденных компонентов и поищите сломанные, погнутые, вытолкнутые или корродированные контакты разъема
Сколько стоит диагностика кода p0710 mitsubishi?
Трудозатраты: 1. 0
Стоимость диагностики кода P0710 Mitsubishi составляет 1,0 час труда. Время диагностики и трудозатраты автосервиса зависят от местоположения, марки и модели автомобиля и даже типа двигателя. Большинство авторемонтных мастерских берут от 75 до 150 долларов США в час
Когда обнаруживается код p0710 mitsubishi?
Модуль управления трансмиссией (TCM) обнаруживает чрезмерно низкое или высокое напряжение от датчика температуры жидкости
Каковы возможные симптомы кода p0710 mitsubishi?
- Горит лампочка двигателя (или предупреждающая лампочка Service Engine Soon)
- Возможные проблемы с переключением передач.
Что означает код p0710 mitsubishi?
Датчик температуры ATF (Automatic Transmission Fluid) преобразует температуру жидкости в значение сопротивления. Сопротивление датчика изменяется в зависимости от температуры трансмиссионной жидкости. При повышении температуры сопротивление датчика уменьшается. Модуль управления трансмиссией (TCM) контролирует сигнал датчика температуры ATF (Automatic Transmission Fluid).TCM устанавливает код OBDII, когда сигнал датчика температуры ATF (Automatic Transmission Fluid) выходит за пределы заводских спецификаций
Ошибка P0710 — Датчик «A» температуры трансмиссионной жидкости — неисправность электрической цепи
Определение кода ошибки P0710
Ошибка P0710 указывает на неисправность датчика температуры трансмиссионной жидкости, который контролирует температуру жидкости во избежание перегрева.
Что означает код ошибки P0710
Ошибка P0710 является общим кодом ошибки, который указывает на проблемы с напряжением датчика температуры трансмиссионной жидкости. Появление данного кода ошибки означает, что напряжение датчика, считываемое блоком управления трансмиссией (TCU), находится за пределами значений, установленных производителем. Это может указывать на перегрев трансмиссии или неисправность датчика.
Причины возникновения ошибки P0710
Наиболее распространенными причинами возникновения ошибки P0710 являются:
- Неисправность датчика температуры трансмиссионной жидкости
- Проблемы с проводами датчика температуры трансмиссионной жидкости
- Утечка, загрязнение или низкий уровень трансмиссионной жидкости
- Повреждение трансмиссии
Каковы симптомы ошибки P0710?
Основным признаком возникновения ошибки P0710 является загорание индикатора Check Engine. В некоторых автомобилях трансмиссия может переходить в режим защиты АКПП, что приводит к ограничению производительности трансмиссии и точек переключения передачи.
Как механик диагностирует код ошибки P0710?
Сначала механик проверит датчик температуры трансмиссионной жидкости, как визуально, так и с помощью цифрового мультиметра. При серьезном повреждении датчика и соответствующих проводов, или если датчик не способен отправлять сигнал в 5 вольт, его необходимо будет заменить. Если датчик находится в надлежащем состоянии, механик проверит цепь датчика температуры и отремонтирует или заменить поврежденный провод и/или соединитель.
Также механик проверит уровень жидкости и выяснит, не загрязнена ли она.
Общие ошибки при диагностировании кода P0710
Иногда в зависимости от особенностей вождения автомобиля и состояния трансмиссионной жидкости код ошибки P0710 может сохраняться, несмотря на то, что проблема уже была решена раннее. Поэтому перед дальнейшим устранением неисправностей следует очистить код и перезагрузить компьютер двигателя, чтобы выяснить, появляется ли данный код снова.
Насколько серьезной является ошибка P0710?
Ошибка P0710 считается несерьезной только в случае неисправности одного датчика. Однако если трансмиссия перешла в режим защиты АКПП, это может указывать на наличие более серьезной механической неисправности.
При возникновении проблем с температурой их необходимо решить как можно скорее.
Какой ремонт может исправить ошибку P0710?
- Замена датчика температуры трансмиссионной жидкости
- Ремонт или замена проводов датчика температуры трансмиссионной жидкости
- Промывка системы и замена трансмиссионной жидкости
Дополнительные комментарии для устранения ошибки P0710
Иногда в автомобилях с автоматической трансмиссией код ошибки P0710 может указывать не на неисправность датчика температуры, а на проблемы, связанные с воздушной подушкой безопасности.
Нужна помощь с кодом ошибки P0710?
CarChek предлагает выездную компьютерную диагностику, которая придет к вам домой или в офис, чтобы диагностировать и выявить проблемы вашего автомобиля. Требуется компьютерная диагностика и цена имеет значение, свяжитесь с консультантом по телефону +7(499)394-47-89 вас приятно удивят наши цены!
Похожие статьи
На чтение 5 мин Просмотров 2.3к.
Рассмотрим подробнее
- Техническое описание и расшифровка ошибки P0710
- Симптомы неисправности
- Причины возникновения ошибки
- Как устранить или сбросить код неисправности P0710
- Диагностика и решение проблем
- Тестирование проводки
- Проверка датчика
- На каких автомобилях чаще встречается данная проблема
- Видео
Код ошибки P0710 звучит как «неисправность цепи датчика «A» температуры трансмиссионной жидкости». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Transmission Fluid Temperature (TFT) Sensor «A» Circuit Malfunction».
Техническое описание и расшифровка ошибки P0710
Этот диагностический код неисправности (DTC) является общим кодом трансмиссии. Ошибка P0710 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.
Датчик температуры трансмиссионной жидкости (TFT) является частью клапана давления трансмиссионной жидкости (TFP). Представляет собой термистор, который изменяет значение в зависимости от температуры.
При повышении температуры сопротивление уменьшается, а при понижении увеличивается. PCM подает опорный сигнал 5 В на датчик и измеряет падение напряжения в цепи.
Когда трансмиссионная жидкость холодная, сопротивление датчика высокое, и PCM обнаруживает высокое напряжение сигнала. По мере того, как температура жидкости нагревается до нормальной рабочей температуры, сопротивление уменьшается, а с ним и напряжение сигнала.
Этот датчик используется PCM или TCM для определения температуры жидкости автоматической коробки передач. Сигнал используется для определения наилучших точек переключения и регулирования давления в трубопроводе.
При работе это приведет к тому, что модуль управления (PCM или TCM) раньше включит муфту гидротрансформатора (TCC) и отключит повышающую передачу. Делается это для того, чтобы снизить температуру жидкости, если она станет выше нормы.
Этот код устанавливается, если цепь датчика «А» не соответствует нормальным рабочим напряжениям, хранящимся в памяти PCM / TCM.
Иногда проблема может быть связана с внутренними механическими проблемами внутри трансмиссии. Но чаще ошибка P0710 является проблемой электрической цепи датчика TFPS. Это нельзя упускать из виду, особенно при работе с периодически возникающей проблемой.
Действия по устранению неполадок могут различаться в зависимости от производителя, типа датчика TFPS и цветов проводов.
Симптомы неисправности
Основным симптомом появления ошибки P0710 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».
Также они могут проявляться как:
- Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
- Автомобиль начинает движение на 2-й или 3-й передаче (аварийный режим).
- Невозможность переключения передач.
- Жесткое переключение передач или проскальзывание трансмиссии.
- Перегрев трансмиссии.
- Проблемы с включением и выключением муфты блокировки гидротрансформатора.
- Повышенный расход топлива.
Степень серьезности ошибки P0710 достаточно высокая, поэтому рекомендуется как можно скорее устранить проблему. Поскольку длительное игнорирование проблемы может привести к более масштабному и дорогостоящему ремонту. Со временем производительность автомобиля может снизиться настолько, что им просто невозможно будет управлять.
Причины возникновения ошибки
Код P0710 может означать, что произошла одна или несколько следующих проблем:
- Возможно короткое замыкание на массу в сигнальной цепи датчика TFT.
- Вероятность неисправности датчика TFT (внутреннее короткое замыкание).
- Загрязнение или низкий уровень трансмиссионной жидкости ATF.
- Забиты или засорены каналы прохождения трансмиссионной жидкости.
- Механическая неисправность внутри трансмиссии.
- Иногда причиной является неисправный модуль PCM.
Как устранить или сбросить код неисправности P0710
Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0710:
- Замена жидкости ATF и фильтра.
- Заливка трансмиссионной жидкости до необходимого уровня.
- Промывка для очистки внутренних каналов трансмиссии.
- Тестирование, при необходимости замена неисправного датчика температуры трансмиссионной жидкости.
- Устранение механических неисправностей внутри трансмиссии.
- Проверка разъемов, а также проводки.
- Прошивка или замена PCM.
Диагностика и решение проблем
Для начала всегда проверяйте бюллетени технического обслуживания (TSB) для вашего конкретного автомобиля. Проблема P0710 уже может быть известной с известным исправлением, выпущенным производителем. Это может сэкономить ваше время и деньги во время диагностики.
Следующим шагом нужно найти датчик температуры трансмиссионной жидкости (TFT). После обнаружения визуально осмотрите разъем и проводку. Ищите царапины, потертости, оголенные провода, пятна ожогов или расплавленный пластик.
Разъедините разъем и внимательно осмотрите клеммы внутри разъема. Посмотрите, выглядят ли они обгоревшими или имеют зеленый оттенок, указывающий на коррозию. При необходимости очистки клемм используйте очиститель электрических контактов и щетку с пластиковой щетиной. Дайте высохнуть и нанесите электрическую смазку в местах соприкосновения клемм.
С помощью диагностического прибора, удалите коды неисправностей из памяти и посмотрите, вернется ли ошибка P0710. Если код вернется, нам нужно будет протестировать датчик TFT и связанные с ним схемы.
Тестирование проводки
При выключенном ключе зажигания, отсоедините электрический разъем на датчике TFT. Подключите цифровой вольтметр. Черный провод к земле, а красный к сигнальной клемме на разъеме жгута проводов датчика TFT.
Включите ключ зажигания. В зависимости от спецификаций производителя, вольтметр должен показывать либо 12 вольт, либо 5 вольт. Подергайте соединение и посмотрите, меняются ли показания. Если напряжение неправильное, замените неисправные провода либо разъем.
Проверка датчика
Подключите один провод омметра к клемме сигнала на датчике TFT, а другой к земле. Проверьте сопротивление с учетом спецификации производителя. Подергайте разъем на датчике температуры трансмиссионной жидкости, контролируя сопротивление. Если показания омметра отличаются от рекомендованных производителем, замените датчик TFT.
Если тесты проводки и датчика выполнены, но вы продолжаете все равно получать код P0710. Нужно обратить внимание на модуль PCM / TCM, а также внутренние сбои передачи. Но делать это нужно после замены датчика TFT. Чаще всего именно он является проблемой.
Если вы не уверены в своих силах, обратитесь за помощью к квалифицированному автомобильному диагносту.
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P0710 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:
- Acura (Акура MDX)
- Audi
- Fiat (Фиат Панда, Пунто)
- Ford (Форд Эскейп)
- Honda
- Infiniti
- Jaguar
- Jeep (Джип Гранд Чероки)
- Lexus
- Mazda (Мазда MPV)
- Mercedes
- Mitsubishi (Митсубиси Монтеро)
- Nissan (Ниссан Альтима, Мурано, Теана)
- Opel
- Subaru
- Toyota (Тойота Рав4)
С кодом неисправности Р0710 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0217, P0711, P0712, P0713, P0714.
